Как построить крышу мансардного типа: пошаговое руководство

Народный способ разработки макета

Для успешного результата работы очень желателен проект. Не факт, что представленные чертежи с размерами подойдут для обустройства конкретного дома. Типология в строительстве сейчас совсем не приветствуется. Если нет вообще никакой документации, лучше сделать хотя бы набросок будущей крыши, не забывая о высоте потолков в мансардном помещении. При этом:

Следует соблюдать пропорции, ведь слишком большая мансарда может превратить небольшой дом в несуразную, похожую на гриб постройку.
Нужно помнить, что нижняя часть мансардной крыши строится с использованием наслонных стропильных ног, а они оптически занижают свес и перекрывают верхнюю часть высоко расположенных окон. Ощутимого эффекта нависания не будет при устройстве мансарды по схеме с выносом стропил.
Не стоит забывать, что высота мансардного помещения обязана обеспечить свободу передвижения. Именно этот ориентир требуется для правильного определения высоты стоек мансардных стенок.

Подобрать наилучшие пропорции крыши можно народным шаблонно-макетным способом. Согласно ему на ровной просторной площадке раскладываются бруски или доски, повторяющие контур строения в реальную величину. Меняя углы, передвигая составляющие, можно добиться оптимальной конфигурации. Элементы нужно зафиксировать гвоздями и тут же померить длины балок, стропил, затяжек, стоек. Полученные размеры помогут в изготовлении шаблонов.

Расчеты и планировку стропильной системы под мансардную крышу продемонстрирует видео:

Приведенные нами базовые варианты и схемы устройства мансардной стропильной конструкции помогут определиться с выбором оптимального типа стропильной конструкции.

С чего начать

Как же собирается двускатная крыша? Стропильная система под профнастил получится надежной, а сама кровля аккуратной только в том случае, если предварительно будет составлен подробный проект конструкции. При разработке последнего нужно:

рассчитать нагрузку на крышу;

определиться с углом наклона скатов;
определиться с видом необходимых для строительства материалов;
рассчитать шаг между стропилами и элементами обрешетки;
сделать подробные чертежи каркаса с указанием способа соединения всех узлов.

Если все эти операции буду выполнены без ошибок — в конечном итоге получится прочная двускатная крыша. Стропильная система под профнастил, чертеж которой можно сделать с использованием, к примеру, специального ПО на компьютере, прослужит максимально долго.

Вариант выноса стропил за линию стены

Довольно часто получается так, что планируемая стропильная система мансарды образует недостаточно широкое внутреннее пространство. Данный способ выполнения работы — вынос стропил за линию стены — позволяет расширить пространство мансарды. В таком случае стропила будут опираться на балки верхнего яруса (в остальных ситуациях они лежат на мауэрлате). В данном варианте можно целиком отказаться от мауэрлата. Но в конструкции в обязательном порядке необходимо устанавливать усиливающие подкосы. Связано это с тем, что под определенной частью сооружения полностью отсутствует опора.

Как уже было упомянуто, от монтажа мауэрлата получится отказаться. Но крайне желательно залить железобетонный пояс. Он будет использоваться для крепления балок к стенам сооружения. Балки фиксируются с поясом при помощи анкеров. В них нужно вставить опорные стойки не больше чем на треть.

Этапы сооружения выносной стропильной системы ломаной мансардной крыши:

Первый шаг — размещения крайних балок конструкции, они будут определять контуры свесов. Поскольку планируется высокая нагрузка на перекрытие, подходят балки от 150×200 мм. Желательно получить идеальный прямоугольник. Если фигура не выходит, нужно передвигать балки до нужного результата.
Теперь нужно натянуть шнурку между установленными балками. По ним получится уложить остальные бруски. Нужно тщательно следить за шагом и высотой. Шаг между ногами должен быть равен расстоянию между деталями. Если крыша утепленная, то лучше всего делать шаг 60 сантиметров. Связано это с тем, что у плиты теплоизоляции такая же ширина. Для шага 60 сантиметров подойдут балки 150×50 мм.
От противоположных краев нужно отложить расстояние, равное длине короткого катета прямоугольного треугольника. В полученных местах следуют проделать гнезда с глубиной на треть балки. Они будут использоваться под крайние опоры.
Вытеска шипов используется для создания опор. Они должны соответствовать размерам гнезд. Угловые опоры получится сделать из бруса 100×150 мм, из него же выйдет изготовить 2 несущие опоры для фронтона конструкции. Для рядовых стоек подойдет заготовка 50×100 мм. Опорные элементы стоит делать на 10 сантиметров длиннее проектной высоты.
Нужно закрепить угловые стойки с помощью временных распорок, соединить их разметочной шнуркой.
По линии шнурки получится определить точки выборки гнезд для вставки простых опор в балки.
Теперь нужно монтировать рядовые и несущие опоры в середину фронтона.
На опоры надо уложить доски 50×150 мм. Они будут выполнять роли прогоны. Для закрепления подойдут уголки. Необязательно вбивать все гвозди в соединительный элемент, хватит двух или трех. В итоге выйдет каркас стен конструкции мансардных крыш стропильной системы.
При помощи брусков нужно соединить опоры с прогонами на уголки, находящиеся друг напротив друга. Данные элементы выступают в качестве ригелей, функционирующих на растяжение. Изготовить их получится из первосортного пиломатериала 150×100 мм. Для всех ригелей потребуется временная опора 150×25 мм (ее еще называют дюймовой доской или дюймовкой).
Сверху ригели нужно соединить такой же доской. Отступ от краев конструкции должен составлять от 20 до 30 сантиметров. Стоит установить временный настил из нескольких досок, с ним будет проще монтировать верхний ярус сооружения.
Теперь нужно сделать заготовку для нижних стропилин из дюймовки. Изделие следует приложить к торцу прогона и балки. Остается только выполнить разметку.
С помощью полученного шаблона изготавливаем нижние стропила. Проще всего в первую очередь выпилить верхний паз. А нижний паз получится сформировать по ходу дела. Такой подход позволит получить более качественные и аккуратные стропильные ноги.
Торцовые ноги нужно установить, а потом соединить разметочной шнуркой. По линии шнурки просто выполнить монтаж нижних стропил мансардного этажа.
Аналогичным способом нужно сделать заготовку для верхних стропил.
Для предыдущего шаблона нужно выполнить зеркально отраженный. Если все выполнено удачно, то по обеим заготовкам делаем нужно количество стропил верхнего яруса. Для этого подойдет брус 150×50 мм.
Теперь нужно выполнить сборку верхнего яруса конструкции, соединив все заготовленные элементы вместе.
Остается только закрепить ригели на бабки нужного размера. Низ закреплять жестко не надо, это требуется только для коньковой зоны.

Когда вышеописанные этапы выполнены, нужно прикрутить стропила к боковым стенам при помощи проволочных связок. Потом идет установка каркаса фронтона с дальнейшей обшивкой. Заключительный этап — монтаж обрешетки. Шаг нужно выбирать на основании характеристик кровельного материала.

Мансардные окна

При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.

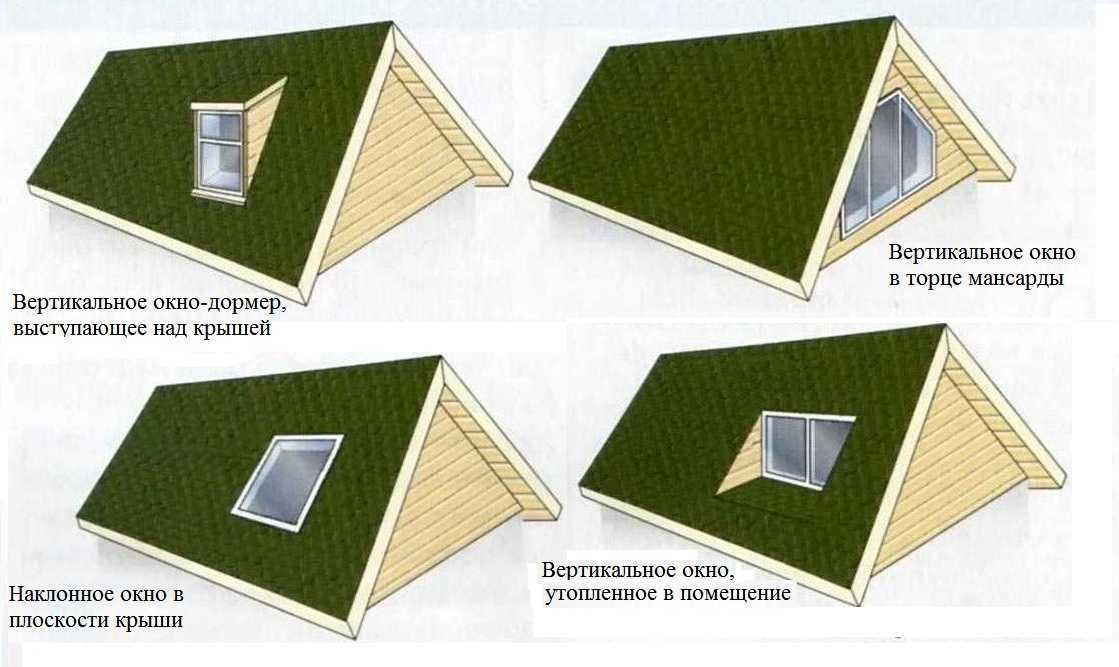

Устройство мансардных окон в крыше

Из всех приведенных на фото способов устройства окон в крыше с мансардой, проще всех реализуется наклонная установка. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленной рамой и армированным стеклом — нагрузка на поверхность бывает значительной.

Плюсы наклонного мансардного окна:

большее количество света, не такие резкие границы света и тени;
поверхность крыши остается ровной, не усложняется ее рельеф;
относительно легкая установка.

При планировании такого окна необходимо помнить, что его площадь увеличивается с ростом угла наклона. На какой высоте удобнее установить такое окно и как увеличивается его высота в сантиметрах в зависимости о наклона, смотрите на фото.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.

Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании и при сборке. Возрастает также сложность укладки кровельного покрытия. Все ендовы — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.

Устройство вертикального окна-дормера в мансардной крыше

Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.

Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант: света попадает мало, тени получаются очень глубокими, что для глаза утомительно, геометрия тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте.

Самый простой способ — сделать окно в торцевой части мансарды. В этом случае не нужна усиленная рама или армированные стекла. Вполне достаточно просто качественных стекол. Именно этот вариант чаще всего можно увидеть на дачных мансардах: это самый недорогой вариант, который запросто реализуется своими руками.

Об устройстве двухскатной крыши читайте тут.

Как вынести стропила за линию стены

Стропильные бруски выводят за линию внешней стены с целью увеличения чердачного жилого помещения. Особенности такого способа в том, что опорой нижней стропильной балки является доска перекрытия, а не доска мауэрлата.

При этом устанавливают усиливающие подкосы под крайнюю часть треугольных боков.

В таком случае не всегда целесообразно устанавливать мауэрлат, но бетонную заливку делать необходимо, так как к бетону анкерами будут крепиться балки перекрытия.

При выносе стропил за внешнюю линию должен образоваться карниз, ширина которого для домов из дерева должна быть не менее полуметра, для сооружений из камня или бетона — не менее 400 сантиметров.

Вынос стропил за линию внешней стены необходимо производить в следующей последовательности:

Установить внешние перекрывающие балки, сечением не менее 15*20 см. Они служат контуром свесов и должны формировать прямоугольник (исходя их формы кровли);
Натянуть шнур между крайними балками и установить остальные балки с шагом 0,6 м (для теплого помещения);
Отмерить такое расстояние от левого до правого края, которое должно соответствовать короткому катету треугольника, и отметить точки путем вырубки гнезд установки крайних опор;
Изготовить опоры по размерам гнезд из бруса 10*15 см. Длина опорных досок должна быть более 10 см;
Установить временные распорки для монтажа угловых стоек;
С помощью отвеса на шнурке, закрепленном на стойках, выверить равномерность точек выборки для опор;
В центральной части фронтонов мансарды смонтировать две опоры;
Установить прогоны на опоры, жестко прикрепив их уголками;
Противоположные опоры соединить брусками, их также с помощью уголоков прикрепить к прогонам. Под каждый брус установить временную опору;
Брус, который выполняет функцию ригеля, временно скрепить дюймовкой на расстоянии от края на 200-300 мм. Чтобы было удобно монтировать верх стропильной конструкции, установить временный досчатый настил;
Из обрезных досок следует изготовить шаблоны, по которым потом монтируются противоположные фермы:
Шаблон изготавливается методом прикладывания заготовки к балке и торцу прогона, и соответствует стропилинам нижнего ряда. Отметить по размеру линии пазов для устранения излишков;
Установить стропильные ноги с торца, а затем с нижнего уровня мансарды;
Далее по шаблону установить верхнюю часть стропильного каркаса;
Во избежание провиса ригелей необходимо к фермам крепить бабки снизу — шарнирным способом, сверху — жестким креплением.

Стропильные доски при помощи связок из проволоки прикрепляют к стенам и устанавливается фронтонный каркас.

Вынос стропил за стену

Наслонная система имеет дополнительную опору на капитальные перегородки

Если же возводить ломаный вариант мансардной крыши, то может быть использована комбинированная система устройства кровли, т.е. коньковые стропила устраивается в виде висячей системы, а боковые — по наслонному типу.

Типы крыш с мансардным помещением

При строительстве дома из кирпича или блоков с мансардой очень часто ее фронтальная сторона сразу возводится из того же материала. Это очень удобно потому, что не придется рассчитывать параметры этих элементов крыши и собирать их из брусков, а затем поднимать на стену. Однако, нужно помнить о том, что стены строения должны стоять на надежном фундаменте и иметь должную толщину, так как такой фронтон дает очень большую нагрузку на основное строение.

Этапы строительства мансардной крыши своими руками

Начинается строительство с укладки деревянных балок поверх гидроизоляции, сверху которых будут уложены стропильные балки. В качестве гидроизоляции используйте рубероид. При использовании деревянного покрытия, нижний брус не нужен.

Далее на балки ставят стойки из дерева на расстоянии порядка 2 метров друг от друга. Они должны располагаться строго перпендикулярно в одной плоскости, поскольку на них будут держаться стены мансарды. Изнутри при желании их оббивают фанерой или гипсокартоном, добавляют утеплитель и зашивают. Крепят стоки металлическими скобами или же шипами.

Укладываем верхний брус из дерева и закрепляем его. Затем устанавливаем балку для опоры подстропильной ноги из деревянной доски или бруса. Это позволит прикрепить крышу к зданию более прочно. Желательно слой балки покрыть рубероидом от гниения. Также желательно подкрепить конструкцию отожженной проволокой.

Устанавливаем стропильные ноги: делаем разметку на местах расположения стропил, желательно, чтобы шаг составлял около 100 см. Первыми ставим крайние стропила к фронту, но нужно, чтобы их верхняя часть совпадала с крайней линией фронтона. Стропила нужно делать из доски, на которых нет сучков. Когда крайние стропила установлены, между ними натягивают шпагат, чтобы остальные было легче установить. Затем они соединяются все друг с другом.

Сверху конструкции устанавливают коньковую балку для поддержки стропильных ног. Она нужна в том случае, если крыша очень велика и тяжелая. Если стропило меньше 8 метров, она не нужна, но нужно сделать растяжки под коньком. Они нужны в качестве страховки при сильной нагрузке покрытия снегом или же, как потолочные балки мансарды.

Затем устанавливаем кобылки. Это делается по тому же принципу, как и установка стропил. Сначала устанавливаются крайние, затем на шпагат натягиваются все остальные. Они обязательно нужны, поскольку при загнивании покрытия их сменить гораздо проще, чем разбирать всю крышу.

На кобылки прибивают доску подола, которая нужна от задуваний ветра и попадания осадков под кровлю.

На места, где вы хотите поставить окна, стропила следует прикреплять поперечными брусками, которые будут также частями проема для крепления оконной рамы.

Сверху стропил прибиваются рейки для обрешетки, шаг обрешетки зависит от материала для кровли. Поверх обрешетки прикрепляем скобами полиэтиленовую пленку в качестве гидроизоляции внахлест слоями снизу вверх. Сверху накладываем теплоизоляцию из минеральной ваты.

Можно выстилать кровлю снизу вверх. На местах излома кровля верхнего ряда должна находиться выступами под настилом нижнего ряда.

И в заключение работы устанавливается конек, причем он должен быть таким, чтобы попадание осадков под кровлю было сведено к нулю.

Также не забывайте про вентиляционные окошки и про оконные проемы.

Как сделать четырехскатную крышу дома своими руками?

Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.

Схема стропильной системы четырехскатной вальмовой крыши

Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.

Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.

Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.

Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.

Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате

Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:

монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
установка центральных стропил;
монтаж угловых стропил, которые крепятся к диагональным брусьям;
установка затяжки, которая используется для закрепления ног у конька;
монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
установка подкосов, которые закрепляются на стропильной ноге и ригеле;
монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.

Схема устройства стропильной системы четырехскатной вальмовой крыши

После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.

Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.

Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов

Монтаж кровельного пирога

Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:

пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
обрешетки в виде досок, к которым монтируется кровельное покрытие.

Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов

Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.

Строение стропильной системы мансардной крыши

Костяк мансарды — ее каркас. Именно на него монтируется кровля, теплоизоляционный пирог, внутренняя обшивка, в нем прокладывают различные инженерные системы и коммуникации.

Чтобы в процессе эксплуатации стропильная система мансардной крыши могла выдержать большие нагрузки, в ней особым образом комбинируются основные элементы и составные узлы. Делается это для того, чтобы распределить нагрузку на несущие стены дома.

Основными элементами стропильных конструкций мансардных крыш являются:

мауэрлат;
непосредственно стропила (висячие и наслонные);
боковые и коньковые прогоны;
связующие элементы (распорки, подкосы, диагональные связи).

Мансарда, стропильная система

Учтите: нагрузка на мансардную крышу в среднем составляет около 200 кг/м2, поэтому стропила должны иметь определенный запас прочности чтобы ее выдержать.

Прочность системы зависит от ее элементов, надежности соединительных узлов. Самые распространенные типы соединения деталей:

при помощи шурупов;
с использованием болтов;
шпунтовое — когда одна детали имеет паз, а другая гребень, который в этот паз вставляется;
сварное.

Выбор того или иного типа соединения зависит от предполагаемых нагрузок, характеристик используемого материала и технических особенностей конструкции.

Разновидности стропильных систем

Устройство ломаной крыши очень простое — скат ее как бы разламывается на нижнюю и верхнюю части, каждая из которых устанавливается под своим углом. Чаще всего их монтируют под углом 60–70°, и 15–30° соответственно.

На основании конструктивных особенностей мансарды можно выделить такие виды мансардных ломаных крыш.

Используется два вида стропил: висячие и наслонные. Балки перекрытия мансарды устанавливаются, немного не доходя до краев стен нижнего этажа. Нижний скат делается из наслонных стропил, которые крепятся к стенам дома при помощи мауэрлата. Из стоек делается каркас стен мансарды. Такие треугольники устанавливаются вдоль стен и связываются схватками. Сверху к ним присоединяются треугольники из висячих стропил, опирающихся на затяжку.
Чтобы увеличить площадь помещения, нижние края стропил можно вывести за пределы дома. В таком случае крепиться они будут не к мауэрлату, а к перекрытию, которое, в свою очередь, удерживается на внешних стенах дома при помощи мауэрлата. Стропила обязательно поддерживаются подкосами. Стойки углубляются в балки перекрытия не более чем на треть их толщины.
Эта стропильная система ломаной крыши отличается тем, что верхние треугольники делаются из наслонных, а не висячих стропил. Затяжки при этом являются опорами для стоек верхних треугольников.

Строительство мансарды — варианты

За короткие сроки может быть возведена каркасная мансарда своими руками.

Ее можно соорудить одновременно с постройкой дома из дерева или из бруса.

Деревянная каркасная мансарда своими руками, фото

Это идеальный вариант для быстрого и недорого расширения жилого пространства за счет достройки чердачного этажа.

Красиво и колоритно смотрится мансарда из бревна

Также дополнительный этаж можно надстроить на готовое основание дома из кирпича.

Деревянная конструкция на основании дома из кирпича и из газобетона

В больших домах с мощным основанием, каркас сооружения может изготавливаться из металла.

Металлический каркас чердачного этажа

Пример того, как из старого чердака обустраивается уютная мансарда своими руками — видео:

https://youtube.com/watch?v=L7NfhYDnMEc%3F

Расчёт стропильной системы

Исходные данные для расчёта берутся из предварительно разработанного проекта. Для примера рассмотрим схему устройства кровли при наличии мансарды.

В проектном чертеже указываются размеры, места усановки и материал всех элемениов кровельной системы

Основным показателем, рассчитываемым в первую очередь, является шаг стропил в зависимости от планируемого финишного покрытия. Так, для установки керамической черепицы шаг стропил должен быть не более 60 сантиметров, а если планируется установить пластиковое покрытие или мягкую кровлю, этот показатель может быть увеличен до 120–150 сантиметров. Опять же, нужно учитывать характер нагрузок — сочетание воздействия ветра и снега — и установить оптимальный угол между скатами кровли.

Порядок расчёта количества стропил

Для примера рассмотрим устройство кровель для дома длиной 10 метров. Принимаем в первом приближении расстояние между стропильными ногами равным 80 сантиметрам. Тогда их понадобится: 1000 : 80 + 1 = 13,5. Поскольку число стропил должно быть целым, округляем результат до 13. В таком случае точное расстояние между ними составит 1000 : 13 = 769 (миллиметров). Это точное значение промежутка между осями стропильных ног.

При расчёте потребности в материалах нужно учитывать их раскраиваемость. В случае с материалами из древесины их длина может составлять 4 или 6 метров. В процессе проектирования нужно подбирать размеры деталей с учётом образования наименьшего количества обрези. Обрезки древесины хвойных пород непригодны даже на дрова для печей.

Материалы для стропильной конструкции

Всё большее распространение получают составные профилированные материалы из древесины. К таковым относятся:

Двутавры деревянные. Эти изделия интересны тем, что они изготавливаются в основном из отходов древесины. Опорные поверхности из многослойной водостойкой фанеры и стенка из ОСП. Такие конструкционные материалы имеют несущую способность не меньшую, чем цельный брус. Требования к антибактериальной противопожарной обработке гораздо мягче, материал уже прошёл все защитные обработки в процессе производства. При этом он не подвергается растрескиванию, а его механические свойства одинаковы во всех направлениях.
Швеллеры деревянные. Их производят таким же образом, как и двутавры. Основное применение — несущие элементы деревянных конструкций. Прочностные характеристики такого профиля выше, чем у древесины натуральной и деревянного двутавра. Часто такие изделия производятся из массива древесины хвойных пород. Тем самым значительно снижается вес конструкций и нагрузка на фундамент.
Брус клеёный. Этот материал нечасто применяется для монтажа именно стропильных каркасов. Основное его применение — кладка срубов. Для них используют брус с сердцевиной из обычной хвои и крайними пластинами из дорогих пород древесины: дуба, лиственницы и других ценных материалов. Для стропил используется брус из однородных пластин повышенной длины на высоконапряженных участках системы.
Металлические профили. Для сборки стропильных каркасов применяются не так часто. Наиболее удобным для монтажа материалом является профильная труба. Недостатком металлопрофиля является необходимость периодического проведения мероприятий по защите от коррозии. Элементы стропильной системы, как правило, наглухо закрыты кровельным пирогом и внутренней отделкой помещения мансарды, что сильно затрудняет доступ для обслуживания.

Стропильная система ломаной мансардной крыши

На фото стропильная система ломаной мансардной крыши

Стропильная система ломаного типа мансардной крыши оптимально подходит для зданий шириной не более 6 метров. Ее монтаж имеет свои особенности и предполагает применение тяжелых и габаритных элементов конструкции, однако он под силу даже двум строителям, поскольку принцип сборки конструкции – модульный, т. е. можно соединять детали на земле и затем поднимать их на высоту и закреплять.

После окончания всех расчетов и определения необходимых размеров можно приступать к монтажу. Первым делом устанавливают мауэрлат, балки перекрытия, которые прочно скрепляются между собой с целью создания основы для стропил – надежной обрешетки.

Следующий шаг – обозначение помещения мансарды. Необходимо выставить стойки вертикально и, используя продольные прогоны, скрепить их. Высота стоек должна быть больше высоты чистового потолка на 100 мм. Конструкция в верхней части соединяется балками из дерева, выполняющими функции затяжек верхних висячих стропил.

Затем производится монтаж наслонных и висячих стропил. После установки первых проверяется плоскость ската, после чего проводится монтаж висячих стропил

Особое внимание следует уделить сборке расположенных в точках перегиба узлов

При необходимости наслонные стропила подпирают подкосами. Подвешивание верхней затяжки с помощью бабки позволяет избежать ее прогиба.

Последний этап – монтаж каркаса фронтона и его последующая обшивка.

Выполнив вышеперечисленные действия, можно переходить к созданию карнизов, фронтонных свесов и отливов. Фасадные конструкции монтируются с учетом дверных и оконных проемов. В зависимости от стройматериалов и некоторых других обстоятельств порядок работ может быть немного другим.
