Укрепление стенок дренажных канав: обзор лучших способов

Капитальный вариант проезда

При устройстве капитального проезда, меняется технология засыпки трубы. Перед укладкой трубы на подготовленное основание укладывается сначала геотекстиль или дорожный дорнит с нахлестом на откосы канавы. Затем укладывается труба и засыпается щебнем средней фракции 20–60 мм. Тканый материал не позволит щебню под нагрузкой проникать в грунт.

Поверх уплотненного щебня укладывается каркас из арматуры, и заливается бетон

Особое внимание необходимо уделить краям бетонной поверхности. Чтобы они не обламывались, на съездах следует сделать углубление и увеличить толщину бетона до 200 мм

Или уложить плашмя дорожный бордюр по краям съезда с бетона.

Народные методы

Народные методы используются для укрепления склонов на участках застройки частных жилых домов и дач. При этом в большинстве случаев применяются те же промышленные мероприятия, только более упрощенные для того, чтобы их можно осуществить.

Высаживание кустарников и деревьев

При укреплении склонов с помощью высаживания деревьев и кустарников следует иметь ввиду, что на этих участках будет невозможно культивирование огородных культур. Поэтому склоны, на которых предполагается устройство грядок для овощей, лучше всего укреплять террасированием.

Устройство террас

На склоне, предназначенном для выращивания овощей, достаточно нарезать террасы шириной 1,5—2 м, что достаточно для устройства грядок. При этом, чем круче уклон, тем более узкими придется делать террасы. Оптимальный перепад высот – 500—600 мм, уступы можно укрепить деревянными досками, набитыми на колья, вбитые в землю, или соорудить подпорные стенки из камня, бревна и других подручных материалов.

Подпорные стенки

Подпорные стенки, предназначенные для укрепления террас или сооружаемые в местах больших перепадов на ландшафте участка, лучше всего возвести из природного камня – сланца, известняка, песчаника и т.п. – сухим способом, то есть без использования цементного раствора. В швы между камнями можно высадить семена многолетних растений, которые в дальнейшем придадут особый колорит ландшафту участка.

Геополимерные материалы

Для армирования грунта на склонах дачного участка вполне можно использовать геотекстиль, сетки, маты, георешетки, так как укрепление склонов с помощью геополимерных материалов не представляет затруднений даже для непрофессионалов. Эти мероприятия лучше выполнять в комплексе с другими методами – террасированием, устройством подпорных стенок и высаживанием деревьев и кустарников.

Мероприятия по отводу поверхностных вод

Большое внимание следует уделить отводу поверхностных вод с участка, так как под воздействием воды чаще всего происходит размывание склонов. Для отвода поверхностных вод используют все способы устройства дренажных сооружений – траншеи, трубный дренаж, лотки, с помощью которых отводят дождевые и талые воды за пределы участка. Хорошая реклама

Хорошая реклама

Геоматы

Для укладки таких конструкций необходимо выполнить следующие работы:

Подготавливается склон. С его поверхности убирается весь мусор и производится выравнивание. Затем желательно уплотнить поверхность

Особенно это важно, если на участке песчаный грунт.
Материал поставляется в рулонах, поэтому укладку начинают сверху. Геомат (или биомат) укладывается на вершине склона, край закрепляют;
Затем рулон раскатывается до основания канавы и отрезается лишнее.
Следующий ряд укладывается таким же образом и внахлест с уже уложенным

Допуск может быть до 15 см.
Теперь всю поверхность засыпают небольшим слоем грунта и добавляют семена многолетних трав (если есть необходимость или желание).

Укрепление канавы геосеткой

Другой разновидностью материала для укрепления склонов канав является геосетка. Она представляет собой сетку из полимерного материала с полиэфирной основой. Геосетка нарезается нужными кусками и укладывается на заранее подготовленный склон (поверхность должна быть очищенной, ровной и уплотненной при помощи ручного катка). Сетки укладываются вплотную друг к другу и скрепляются при помощи анкерных скоб.

Геосетка

Сверху сетку можно засыпать слоем грунта и высадить растения. Для этих целей хорошо подходят такие травы, как мята, барвинок и мшанка. Эти травы своими корнями будут надежно удерживать покрытие на месте.

Дренажная канава вдоль забора имеет свои особенности. При ее обустройстве своими руками предусматривается защита опоры ограждения от подмывания.

Дренажную канаву вдоль забора сооружают глубиной 20-30 см. Для насыпного грунта этот показатель превышает 50 см. Некоторые сложности возникают при развороте траншеи под прямым углом. В этом случае одна из них должна продлеваться на несколько сантиметров дальше места стыка.

Расстояние от основания забора до верхней грани дрена должно составлять от 50 — 60 см. Канавы нередко оборудуются дренажными трубами или лотками. Используются железобетонные изделия с крупными отверстиями. Сплошное бетонирование применяется лишь на коротких участках. Обычно это прохождение под дренажом коммуникаций, подземных сооружений. В остальном обустройство канав не имеет отличий от аналогичных систем в садах и огородах. Стены укрепляются сетками и дикорастущими растениями. Донная часть покрывается галькой, опилками, отсевом песка. Наклон водоотводов у заборов составляет 5%. Разрешается строить перепады и быстротоки с углом наклона от 7% и выше.

Декорирование водоотводных систем

Открытые дренажные конструкции малопривлекательны в дизайнерском отношении. Не очень хорошо они вписываются в окружающий ландшафт. Без искусственного декорирования обойтись сложно. Самый простой способ – красивое покрытие дна канавы камнями. Им можно придавать разную цветовую гамму. Эффектно смотрится мраморная крошка или специальный декоративный гравий.

Облагородить траншею можно многолетними растениями, в том числе цветочными. Нередко дрены по периметру оборудуются декоративными решетками с вьющимися травами. Они не только прикроют канаву, но и укрепят ее боковые стенки. Поскольку дренажная система предназначена для отвода «чистых», а не сточных вод, то она иногда обустраивается в виде искусственной речки (арычной системы). Здесь применимы перепады, небольшие запруды с мини водопадами или бассейны. Они могут стать важными элементами декоративного оформления ландшафта. Возле них изящно смотрится малая архитектура, особенно скульптурные фигуры людей и животных.

Установка геотекстильных туб

Геотекстильные тубы — это специальные контейнеры, которые при необходимости могут быть любого типоразмера (длины, ширины, окружности), сшитые из высокопрочного полипропиленового геотекстиля. Особое плетение геотекстиля образует поры, которые пропускают воду только в одном направлении — наружу геотекстильной тубы, тем самым обеспечивается удержание внутри контейнера твердых частиц предварительно заполненного грунта или песка. Использование геотекстильных туб позволяет остановить процессы эрозии береговой линии и оградить территорию от разрушительного воздействия паводков даже в труднодоступных местах, где другие технологии защиты и укрепления берега могут быть не эффективны.

Геотекстильные тубы

Выполнение берегозащитных строительных работ в Северо-Западном регионе страны является распространенной практикой из-за недостаточно высокого качества местных почв, легко поддающихся разрушению под воздействием природных факторов. И не удивительно, что следом за цивилизованной Европой Россия так же переходит на использование более эффективных и менее затратных технологий защиты берегов водоемов от эрозионного разрушения.

По материалам статьи «Укрепление берега: георешетка или габионы«.

Что бы еще почитать?

Метки: берегоукрепление, габион, геомат, Георешетка, метод защиты берега, Объемная георешетка, технология берегоукрепления, технология укрепления берега, укрепление берега, укрепление береговой линии

Преимущества гидропосева

1. Равномерное покрытие любого по объему участка земли.

2. Распыление специальных добавок вместе с семенами травы для улучшения ее роста.

3. Минимальные затраты труда, времени и стоимости.

4. Долговечность такого газона на откосах.

Укрепление кургана гидропосевом

В среднем цена на укрепление гидропосевом колеблется от покрываемой площади и составляет 60 рублей за метр, на участке в 2 тысячи квадратных метров. Причем, чем больше площадь будущего покрытия, тем ниже становится цена. И за участок более 30 тысяч квадратных метров она составит 38 рублей за квадратный метр.

Это отличный способ уберечь земляное полотно от размыва и может применяться на откосах любой крутизны и формы.

Геоматы

Геоматы представляют собой полимерный материал с водонепроницаемой структурой. Он создается путем наложения друг на друга полипропиленовых решеток под действием высокой температуры.

Структура полученного изделия напоминает структуру мочалки. Таким образом, геоматы защищают грунт, а с другой стороны не препятствуют прорастанию сквозь них растений. Со временем корни растений переплетаются с решетками материала и упрочняют его структуру.

Структура геомата

Укладка геоматов осуществляется так:

Перед тем как укрепить берег канавы, поверхность ее склона ровняют и очищают от мусора.
верхний край первого геомата закрепляют в верхней части канавы при помощи анкерных болтов.
Рулон раскатывают и отрезают, достигнув нужной длины.
Расправляют складки материала и крепят при помощи анкерных болтов уже нижнюю его часть.

Схема укладки геоматов

Укладывают поочередно следующие рулоны. При этом необходимо создать продольный нахлест одного рулона на другой примерно на 15 см.
Полученная поверхность засыпается слоем грунта в 3-5 см и засевается семенами растений.

Совет от профессионала: Расход семян должен составлять примерно 40 г / кВ метр. При этом оптимальной является схема посева: 2/3 семян насыпать на открытую поверхность геоматов, 1/3 – на засыпанную почву.

Способы укрепления канав

Существует множество способов укрепления стенок дренажной канавы, но все они используются с одной общей целью — не допустить дальнейшего увеличения ширины бортов и заиливания дна. Рассмотрим подробнее наиболее популярные методы достижения такой цели:

Использование георешетки. Она представляет собой гибкую ячеистую конструкцию из полимерного материала. Стенки ячеек имеют отверстия для обеспечения свободного протекания воды. Георешетка — наиболее технологичный и правильный метод укрепления канав, так как обладает высокой надежностью и полной экологической безопасностью.
Главное назначение георешетки — создать слой, по которому грунтовые воды будут свободно двигаться от источника их накопления (в данном случае — почвы) до места разгрузки — водоема, дренажного колодца или другой канавы.
Установка бетонных водостоков. Действенный, но довольно дорогой метод, особенно если протяженность канавы значительная. Бетонные лотки позволяют легко производить чистку дренажа. Такой водосток можно сделать довольно узким и глубоким, сохранив тем самым площадь участка. Лотки из бетона можно приобрести уже готовыми либо сделать из самостоятельно с помощью опалубки. Последний способ даже предпочтительнее, так как даст возможность сделать сплошной лоток, без швов и стыков, в которые может попадать вода.
Посадка растений. Такой метод помогает не всегда, только при условии, что уклон стенок канавы составляет не более 8-10°.
Применение подручных средств: старого шифера, автомобильных покрышек или других материалов. По причине того, что основное предназначение этих материалов заключается отнюдь не в защите склонов канавы, рассчитывать на их длительный срок службы не приходится. Они могут рассматриваться только как временное решение.
Небольшую и неглубокую дренажную канаву можно выложить плоской речной галькой, скрепив ее цементным раствором, но такой способ подойдет только для дренажа с небольшим количеством воды.

Основные характеристики полимерной георешетки

Тем, кто не имеет представления о том, как выглядит геотекстиль георешетка, достаточно беглого взгляда, чтобы понять простоту и практичность этого изобретения. Ее можно охарактеризовать как простейшую ячеечную основу, состоящую из довольно прочных полимерных нитей. Другой вариант – геотекстиль или сетка из лентовидных волокон.

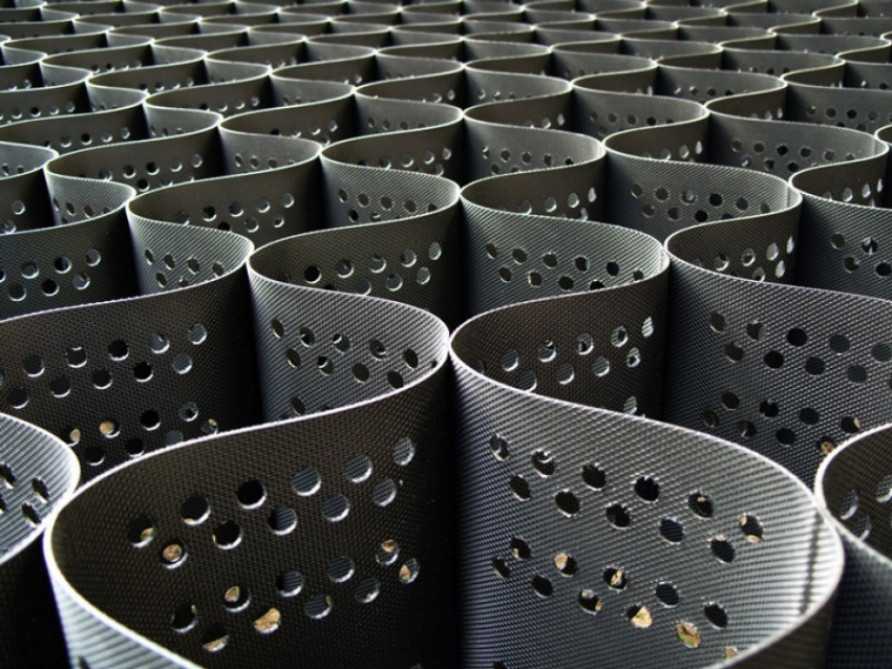

Производятся георешетки из полимерных лент, скрепленных между собой в определенном порядке

Георешетками называют полимерные полотна из не подверженных гниению материалов. Трансформация при растяжении дает объемную ячеечную структуру, напоминающую шахматную доску или соты. Сырье для их производства:

полипропилен РР;
полиэстер РЕТ;
углеродное волокно;
полиэтилен высокой плотности HDPE;
инновационное сырьё PVA.

Высокопрочные синтетические волокна покрывают защитным слоем поливинилхлорида (PVC) для защиты от разрушения ультрафиолетом. По типу производства геотекстиль классифицируется:

тканый;
термически скрепленный методом экструзии (есть 1-осные и 2-осные).

Европейские производители подобное сырье используют на предприятиях Bonar (Словакия). В строительных супермаркетах есть ArmatexRSM и ArmatexM – композитная георешетка для укрепления склонов цена вполне приемлемая.

Полимерные георешётки могут иметь плоскую или объёмную структуру

Это интересно! Пластичный материал интересен тем, что при растягивании образуются ячейки для наполнения грунтом или щебнем с песком, увеличивая площадь покрытия.

Георешетку выпускают из полиэтиленовых лент – на той же основе, что и полимерные изделия для строительства. Благодаря устойчивости на разрыв и противодействию погодно-климатических факторов, геосинтетика формата 3D не подвергается в земле гниению и деструктивным изменениям. Они всегда будут востребованы – прочные волокна полимеров не разрушаются от влаги и заморозков.

Георешетки и габионы

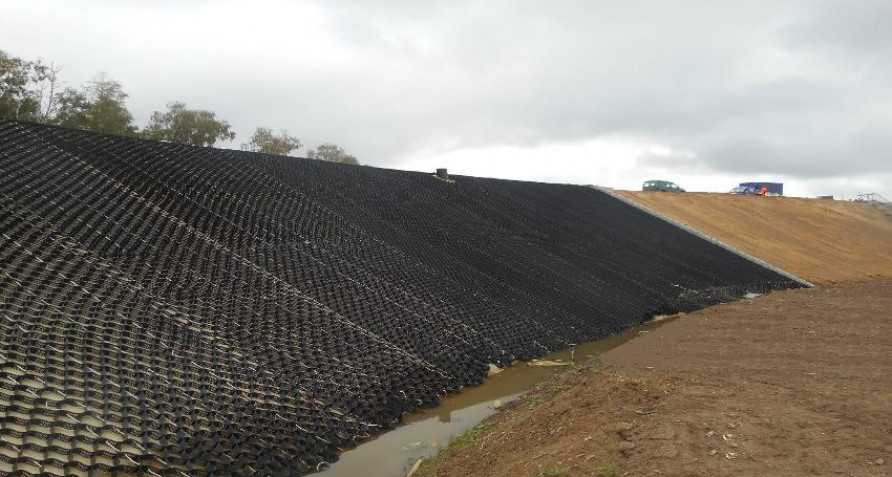

Более мощными конструкциями для укрепления не только склонов, но и дна канавы являются георешетки. Они делаются из полипропилена и полиэтилена. Таким изделиям не страшна коррозия, они довольно прочные и способны служить многие десятилетия.

После осушения канавы с поверхности удаляется весь мусор (крупные ветки, камни и т.д.) и крупная растительность. При этом мелкую траву можно оставить на месте. Затем расстилается георешетка. Это необходимо сделать по всей площади канала, лишние куски желательно сразу же отрезать.

Для продолжительной службы георешетки ее нужно правильно и надежно закрепить. Это делается при помощи анкерных скоб или крючков. Их можно приобрести вместе с решеткой или сделать своими руками из арматурных прутьев диаметром в 15 мм и длиной от 50 до 110 см. Крепежи размещают в шахматном порядке на расстоянии не менее 30 см друг от друга.

Следующим этапом будет засыпка георешетки. На дно канавы можно поместить песок (если она будет редко заполняться водой) или щебень (если в канаве постоянно будут протекать стоки). На склонах лучше использовать грунт, засеянный травой. Так решетка будет более надежно держаться на своем месте.

Более дорогим, но при этом и более надежным, способом укрепления склонов дренажной канавы является установка габионов. К тому же такие конструкции и выглядеть будут более эстетично и респектабельно.

Габион представляет собой заводское изделие, выполненное в виде параллелепипеда (ящика). В качестве материала используется металлическая проволока двойного кручения. В такие «ящики» помещают крупные камни или гальку.

Перед установкой габиона необходимо подготовить склон. Так как изделие имеет значительные размеры, лишний грунт удаляется. Габион помещается на свое место и заполняется крупными камнями или щебнем. Для большей надежности сверху можно закрепить сетку-рабицу, ее желательно подобрать также с покрытием из полимеров. Для улучшения декоративного вида сверху сетки можно разместить камни или гальку.

Если имеются навыки сварочных работ и необходимое оборудование, то можно попробовать сделать габион своими руками . Для этого подойдут куски арматуры. Их сваривают между собой, изготавливая решетку. Для долгой службы все части можно покрыть антикоррозийным составом.

При укреплении склонов дренажных канав не стоит забывать про основание. Здесь можно использовать песок или щебень, в зависимости от частоты заполнения водой. Если канава небольшая и находится на видном месте, то красиво будет смотреться дно, выложенное природными камнями. Особенно красивый эффект получится в сочетании с габионами.

Вариант 2 — противоэрозионные геоматы

Структура геомата состоит из послойно соединенных полипропиленовых решеток скрепленных полипропиленовыми нитями. Внешне это напоминает многослойную паутинку. Просветы между нитями небольшие, поэтому геомат удерживает грунт откоса и препятствует распространению корней растительности. Со временем растения плотно сплетаются с материалом и усиливают стенки канавы.

Полипропилен геоматов устойчив к условиям внешней среды (воздействию воды, солнечному свету, перепадам температур, гниению), не токсичен, непожароопасен.

Укладывать покрытие несложно и можно даже зимой. Выполняются работы в следующей последовательности:

Подготовка траншеи, очистка.
Край рулона крепим анкерами к верхней части откоса.
Раскатываем материал до дна траншеи и отрезаем.
Нижняя часть куска материала закрепляется.
Следующую полоску материала раскатываем сверху донизу внахлест на 15 см с предыдущей.
На покрытие выкладывается слой земли 3-5 см и высаживаются семена.При этом сетка для укрепления склонов дополнительно усиливается растительностью.

Преимущества габиона

Это заводское изделие представляет собой изделие, сделанное в виде параллелепипеда из металлической сетки двойного кручения и заполняемое крупным камнем или щебнем.

Для изготовления габиона на заводе применяют специальную оцинкованную проволоку, которая к тому же имеет ПВХ покрытие. Именно она надежно защищает эту конструкцию от коррозии, агрессивной химической среды и механических повреждений. Даже большие нагрузки не страшны. Средний срок эксплуатации может составить более 70 лет. Но это сказывается на стоимости.
Поэтому можно изготовить габион собственными силами. Для этого понадобятся пруты арматуры, имеющие диаметр 6 мм, а также электросварка. Кроме этого надо запастись рулеткой, маркером, болгаркой, сеткой-рабицей, лопатой и тачкой. Потребуются и булыжники.
Конструкция с размерами 80×40×80 см подойдет для небольшого участка. Арматурные прутья свариваются между собой, образуя конструкцию прямоугольной формы. Ширина ячеек будет зависеть от диаметра выбранных камней.

С помощью лопаты необходимо подготовить и расширить склоны канавы. Лишь затем можно разместить вдоль всего берега клетки.
Каждая клетка заполняется крупными булыжниками и если надо, то устанавливаются сразу несколько рядов.
Сетку-рабицу прикрепляют сверху для лучшего закрепления. Чтобы не возникало необходимости ее часто менять, лучше подобрать такую сетку, которая тоже будет иметь ПВХ-покрытие. Сверху ее легко укрепить с помощью булыжников. К тому же это придает всей конструкции неплохой декоративный вид.

Габионы могут прослужить дольше всего, при этом они неплохо вписываются в экосистему. Производители гарантируют не менее ста лет службы.

Как устанавливается защита для канав?

От правильной последовательности действий во время укрепления стенок дренажа зависит срок их эксплуатации, устойчивость и надежность. Прежде всего, следует выбрать способ усиления стенок дренажа. Рекомендуется применять профессиональные современные средства: георешетку, геоматы и геосетки, в особо сложных условиях — габионы.

Независимо от выбранного способа, начинать работать следует только с сухой канавой, поэтому работы проводят в период минимального уровня грунтовых вод. Рассмотрим детально последовательность установки некоторых из перечисленных выше материалов.

Монтаж георешетки производят на очищенную от мусора, крупных камней и веток поверхность. Идеальный вариант — ровный склон, который может быть слегка заросшим травой. Вдоль верхней кромки дренажа в землю забивают куски арматуры длиной 50-60 см, причем расстояние между ними должно соответствовать размеру ячеек решетки. Верхний конец арматуры загибают под углом 90°, создавая таким образом Г-образный крепеж.

Сетку надевают на крепежи и растягивают в направлении противоположного борта, закрепляя аналогичным образом. После того как решетка заняла стабильную позицию, кусками арматуры или анкерами делают крепления в отдельных ячейках. Не обязательно устанавливать крепеж в каждом сегменте, достаточно будет распределить их равномерно в шахматном порядке.

Конечный этап — заполнение ячеек мелким щебнем, гравием или песком. Размерность материала зависит от скорости движения воды — чем она выше, тем крупнее должен быть наполнитель.

Геоматы и геосетки также являют собой рулонный материал, которым устилают склоны дренажа. Под эти материалы можно установить нетканый изоляционный материал, который будет свободно пропускать воду, но не позволять размываться почвенному слою. Поверх него укладывают геомат или геосетку. Их верхний край закрепляют вдоль склона анкерными болтами, протягивают до противоположного борта, где повторяют действие. Поверхность материала засыпается небольшим слоем грунта, смешанного с семенами газонной травы. Уже через пару месяцев все слои срастутся между собой, создав надежную натуральную защиту склона.

Габионы применяют в тех случаях, когда экономия места на участке критически важна. Они позволяют сделать стенку канавы практически вертикальной, сузив дренаж к минимуму.

Создание габиона самостоятельно требует значительных финансовых и временных затрат, но результатом станет надежная конструкция, которая прослужит не один десяток лет.

Для работы вам понадобятся прутья арматуры, диаметром 5-6 мм, мелкая сетка рабица (желательно — с полимерным покрытием), сварочный аппарат и большое количество крупных камней. Вначале, из арматуры варят длинные сетчатые ящики, высота которых должна соответствовать глубине канавы. Размер ячеек будет таким, чтобы не позволять камням проходить сквозь них. После установки ящиков по обе стороны дренажа, их наполняют камнями, а сверху накрывают всю конструкцию сеткой-рабицей, прикручивая ее оцинкованной проволокой к арматуре.

Преимущество габионов — их красивый вид, который вписывается в ландшафтный дизайн. Бюджетный способ укрепления — установка старого шифера. Для этого используют как волнистое, так и плоское покрытие. Его закапывают в землю вдоль склонов канавы, укрепляя распорками из металлических труб или арматуры большого диаметра.

Постоянное затопление участка из-за высокого уровня грунтовых вод – достаточно распространённая проблема, решить которую можно с помощью правильно устроенного дренажа.

Водоотвод с использованием специальных канав является самым простым в выполнении и дешёвым способом дренажа. Для обустройства системы водоотвода используются особенности ландшафта – канавы роются вдоль естественных склонов и отводят влагу в близлежащий водоём или отдельно построенный колодец для сбора дренажных вод.

Что такое габион и как его сделать своими руками

Схематический чертеж габиона с армопанелью.

Наиболее надежным, но дорогим укреплением берегов канавы является габион. Это заводское изделие в виде параллелепипеда из металлической сетки двойного кручения, которую при установке заполняют щебнем или крупными камнями. Металлическая проволока для сетки оцинкована и имеет покрытие ПВХ, благодаря которому она защищает материал от коррозии и механического воздействия. Клетки-габионы устанавливают по берегам канавы. Эти изделия очень прочные и могут служить более 70 лет, но стоят они дорого. Поэтому многие хозяева изготавливают габионы своими руками.

Для изготовления габионов нужны будут пруты арматуры диаметром 6 мм, электрическая сварка и электроды, линейка или рулетка, маркер, болгарка, сетка-рабица и булыжники, а также лопаты и тачка для отвоза земли. Вначале потребуется разобраться с размерами будущего габиона. Для небольших участков подойдут конструкции с размерами 80х40х40 см. Для сварки клеток нужно будет установить внутренние прутья на определенном расстоянии друг от друга. Поэтому лучше заранее приобрести камни, чтобы видеть их размеры. Далее сварить арматурные прутья таким образом, чтобы камни сквозь них не вылетели наружу.

Затем потребуется расширить берега канавы лопатой, чтобы поместить вдоль них клетки. Габионы устанавливают вдоль откосов канавы в несколько рядов высотой. Каждую клетку заполняют булыжниками. Сверху габионы покрывают сеткой-рабицей для большей надежности. Обычную сетку можно менять раз в несколько лет, так как она подвержена коррозии. Но лучше приобрести рабицу оцинкованную с ПВХ-покрытием, которая послужит долго. Верхние края рабицы можно дополнительно укрепить булыжниками.

Благодаря шиферу, сеткам, решеткам и габионам, можно разными способами сделать берега дренажной канавы достаточно устойчивыми и неподвижными. Какой способ выбрать, пусть решают сами хозяева, но в любом случае каждый метод действенен и позволяет стенкам канавы не разъезжаться в стороны. Просто в одних случаях склоны будут зафиксированы в определенном положении в течение нескольких лет (при шиферном крепеже) и до 100 лет при использовании в качестве стенных укреплений габионов.

Требования. Расстояние от забора

По любым дренажным системам, ориентированным на мелиорацию частного участка нормируются СП 104-34-96 и СНиП 2.05.07-85. Оговариваются оптимальные уклоны для организации дренажной канавы, расстояния до забора и других конструкций, а также варианты исполнения в зависимости от требуемой пропускной способности и характеристик дренируемого участка, таких как общий уклон, тип почвы и т.п.

Для ровного участка или с незначительным уклоном до пяти градусов к горизонту дополнительный уклон по дну канавы должен составлять 3-5 ‰ (промилле), что соответствует разнице в высоте 3-5 см на каждые 10 м.

По факту качество уклона и его равномерность определяются на месте при подготовке траншеи. С высокой точностью обеспечить форму траншеи сложно, так что придется в ходе эксплуатации дренажа править его геометрию.

Важно, чтобы дренажная канава располагалась на отдалении от стоек забора и опорных конструкций, чтобы не размывать их основание. Достаточно отодвинуть верхнюю границу от плоскости забора на 30-50 см, а при обустройстве усиления стенок уплотнить грунт, чтобы вода не замывалась под забор
