Каркас потолка из профиля под гипсокартон: схемы и монтаж

Материалы для обрешетки

Конструкцию для крепления гипсокартона изготавливают из двух материалов: профиля металлического или деревянного бруса.

Дерево деформируется при колебаниях температуры и уровня влажности, поэтому, если использовать для обрешетки брус, необходимо поддерживать в помещении постоянный микроклимат. Что касается того, как повесить гипсокартон на потолок с деревянной обрешеткой, то каркас сначала нужно обработать специальной био- и влагозащитной пропиткой. Но даже если влажность древесины перед монтажом составляла, как положено, 10-12%, а все подготовительные работы были проведены, все равно нет гарантии того, что со временем брусья не деформируются и гипсокартонный потолок не покроется трещинами.

Поэтому обрешетка потолка под гипсокартон чаще всего делается из металлических профилей. Металл – надежный и долговечный материал, хорошо переносящий воздействия окружающей среды, каркас из него легко устанавливается. Кроме того, металлический каркас под гипсокартон обходятся дешевле деревянных брусьев.

Подвес с тягой

Такой крепеж в обычных квартирах не используется. Подвесы с проволочной тягой предназначены для конструкций со значительной высотой потолка. Например, их можно увидеть в торговых центрах, производственных помещениях, банкетных залах.

Тяга представляет собой проволоку диаметром 4 мм. На одном конце у нее есть петля (проушина), которая используется для фиксации подвеса к основанию при помощи анкерного болта. Реже для этих целей используют саморезы. Второй конец проволоки фиксируется в зажиме. В этом случае подвесы для профиля могут иметь длину 50 и 100 см. Если нужно меньше, то лишнее отрезается. Таким образом можно получить любую необходимую высоту.

Данный тип подвесов используется для работы с CD-профилем. Он используется для сборки каркаса под навесной потолок. Несущая способность 1 подвеса составляет 25 кг. Профиль также крепится с помощью зажимов.

Обшивка стены

Если речь идет о двойной обшивке простой стены из бетона, то технология в целом не имеет отличий от варианта с дополнительной перегородкой. Будут присутствовать некоторые изменения в структуре каркаса, но зашивку стен гипсокартоном в 2 слоя следует выполнять, опираясь на те же принципы, которые используются, чтобы зашить перегородку.

Однако зачем делать двойной гипсокартон для обшивки обычных бетонных стен, не совсем понятно. Укреплять их не требуется, а чтобы обеспечить звукоизоляцию, утеплить и выровнять такую стенку, отделка в толщину одного листа должна прийтись очень кстати. Кроме того, использование двойной обшивки приводит к уменьшению метража помещения. Если оно и прежде было небольшим, то потери будут весьма ощутимы.

Относительно того, сколько слоев гипсокартона нужно делать в нише или иных подобных конструкциях: в каждом случае следует смотреть индивидуально. Все будет зависеть от того, зачем она создается и какие функции будет выполнять. Независимо от окончательного решения все должно делаться в соответствии с установленной технологией.

Разметка креплений на потолке

Согласно технологии монтажа подвесного гипсокартонового потолка, первое, что необходимо сделать – нанести разметку:

• Так, на стены наносят идеально ровную горизонтальную линию, которая станет чертой потолочного уровня. Для этого используют длинный строительный уровень или водный уровень (ватерпас). Наиболее приемлемая длина уровня составляет полтора-два метра, при этом у него должно быть четыре полоски в смотровом окошке – две с одной стороны от пузырька воздуха и две с другой стороны. При соблюдении данных требований к инструменту, точность разметки гарантирована.
• При завершении очерчивания линии, ее конец должен сойтись с ее началом, при этом малейший ее сдвиг не допустим. При нанесении разметки в углу помещения при помощи строительного уровня, следует придерживаться правил работы с гидроуровнем. Для этого, когда метки наносятся на смежные стены, уровень следует размещать как на поверхности этих стен, так и в углах распор.

Схема технологии при монтаже гипсокартонового потолка

Гипсокартон на деревянный потолок — стоит ли?

Если вы решили выполнить крепление гипсокартона к деревянному потолку, то ознакомьтесь с некоторыми нюансами и схемой крепления:

• крепеж гипсокартона выполняется вначале на стенах и только потом — на потолке;
• обязательно оставляйте между двумя закрепляемыми каркасами зазор, чтобы обеспечить пространство для усадки деревянной конструкции без повреждения внешней отделки;
• установка потолка из гипсокартона своими руками на деревянную поверхность делается только саморезами;
• монтаж гипсокартона на деревянный потолок предполагает такие важные детали, как обрешётка из бруса 30х40 см, который ставится поперёк несущих балок (расстояние между ними 300х400 мм) и утеплитель;
• смонтированный деревянный каркас из реек тоже следует выровнять грунтовкой.

Чистовая отделка

Для финишного оформления зашпаклеванных гипсокартонных потолков чаще всего применяют водоэмульсионную или акриловую краску. Для ее нанесения используют широкий матерчатый валик и телескопический удлинитель. Покраску осуществляют обычно в два слоя: второй слой накладывают под углом 90 градусов по отношении к первому, дождавшись его полного высыхания. Перед тем, как красить всплошную, необходимо пройти щеткой потолочные багета и накладки под светильники.

Еще один распространенный вариант декорирования гипсокартонной потолочной системы – поклейка обоев под покраску. Обычно речь идет о стеклообоях, которые обеспечивают дополнительное армирование поверхности и предохраняют стыковые участки от появления трещин. Отделку такого типа необходимо реализовывать вдвоем, предварительно изготовив специальные платформы для работы на высоте. Поклейку полос удобнее осуществлять параллельно коротким стенам: соединять обои с коротких торцов категорически не рекомендуется.

По завершению поклейки обоев необходимо дождаться их полного высыхания, и лишь после этого переходить к покраске. Как правило, обычно делают паузу на сутки, позаботившись об отсутствии сквозняка в помещении. Нанесение краски на обои в целом повторяет аналогичную процедуру непосредственно на шпаклевку: отличие касается лишь в том, что приходится делать более существенный перерыв между двумя покрасками.

Выбор конструкции

Существует три вида данной конструкции:

1. вертикальная,
2. горизонтальная,
3. с контробрешеткой.

Последняя применяется в случае использования деревянного бруса. Она позволяет обеспечивать нормальную вентиляцию пространства под обшивкой, а также необходима, когда нужно устроить теплоизоляционный слой.

Выбор из первых двух вариантов будет зависеть от того, как располагаются элементы отделочного материала. Например, если листы гипсокартона размещаются вертикально, также вертикально делается и обрешетка. Когда монтируются такие материалы, как ПВХ-панели, деревянные ламели, вагонка, алюминиевые панели и т.п. нужно использовать второй вариант. На практике это означает, что когда элементы отделки располагаются горизонтально, то обрешетку делают вертикально, и наоборот.

Монтаж продольных и поперечных профилей каркаса

Монтаж обрешетки

Эта работа представляет собой определенную сложность. Начинающим рекомендуется просмотреть видео про монтаж обрешетки потолка под гипсокартон.

Работа проводится в следующей последовательности:

1. Разметка.
2. Установка несущих профилей.
3. Установка потолочных направляющих.
4. Закрепление поперечных деталей.

Далее, по порядку.

В зависимости от высоты потолков и вида устанавливаемых светильников, обрешетка крепится на расстоянии от 6 см до 15 см от плиты перекрытия. От качественно проведенной разметки зависит ровность готового покрытия.

Проводится разметка так:

• на стене, в соответствии с проектом, проводится горизонтальная линия, по которой будут установлены несущие профили;
• наносятся линии на потолок, под которыми будут проходить продольные и поперечные направляющие;
• намечаются места крепления вертикальных отвесов.

После этого начинается монтаж периметра.

Установка несущих профилей

Монтаж несущих профилей

Несущий профиль можно крепить к стене, как с помощью стальных, так и пластиковых дюбелей. Расстояние между точками крепления берется в диапазоне 30-50 см.

Последовательность действий следующая:

• в деталях UD-направляющих просверливаются отверстия для дюбелей;
• детали прикладываются к стенам и на них отмечаются точки сверления отверстий;
• просверливаются перфоратором дыры в стене;
• детали прикладываются к стене, в отверстия вставляются и забиваются дюбель-гвозди.

Края деталей нужно крепить не дальше 3 см от углов.

Установка потолочных направляющих

Основное внимание на этом этапе работы следует уделить на выравнивание деталей. Порядок действий следующий:

Порядок действий следующий:

• отмечаются места сверления в плите перекрытия для подвесов;
• просверливаются дырки, подвесы прибиваются к бетонной плите стальными дюбель-гвоздями;
• отмеряются и выпиливаются продольные детали, их длина берется на 1 см меньше расстояния между стенами;
• если длины одной детали не хватает, проводится ее наращивание с помощью горизонтальных соединителей;
• продольные профили вставляются в пазы несущих, располагаясь между креплений отвесов;
• с помощью уровня проводится регулировка горизонтальности деталей и их прикручивание к подвесам шурупами с буром, излишки подвесов отламываются или загибаются вверх;
• проводится закрепление продольных и несущих частей шурупами.

После этого устанавливаются поперечные элементы.

Закрепление поперечных деталей

Установка поперечных профилей

Данный этап является заключительным в изготовлении обрешетки для потолка из гипсокартона.

Проводится он таким образом:

• проводятся замеры расстояния между продольными деталями;
• в соответствии с ними, нарезаются фрагменты нужного размера;
• согласно разметки на несущей плите, поперечные детали прикладываются к продольным и закрепляются крестообразными соединителями;
• каждое соединение фиксируется шурупами.

По окончании установки следует проверить конструкцию на прочность. Если при воздействии на нее есть покачивания и скрипы, то необходимо докрутить шурупы.

На этом монтаж обрешетки завершен. Далее следует прокладка электропроводки, укладка ГКЛ, шпаклевка и финишная отделка потолка. Об этом будет подробно рассказано в следующих статьях.

Технология резки гипсокартонных листов и малярные работы

Разметка гипсокартонных листов должна осуществляться правилом из алюминия, предварительно очищенным от загрязнений. Если инструмента нет, подойдет ровная рейка.

• На лист наносится разметка, по которой будет происходить резка.
• На глубину 2-4 мм по правилу (или рейке) острым строительным ножом производится надрез. Линия должна быть ровной, непрерывной.
• Лист гипсокартона помещается линией надреза к краю стола и осторожным, но уверенным движением ломается. Если надрез был сделан правильно, ГКЛ сломается ровно.

Инструкция по резке гипсокартона

• Картон с обратной стороны листа срезается строительным ножом.
• Края среза выравниваются рубанком или наждачной бумагой № 4 или 6.

При окрашивании гипсокартонной конструкции (о том, как правильно произвести малярные работы см. статью Как покрасить потолок на кухне: выбор краски и порядок работы) обязательно используются малярный бинт и малярная сетка, необходимые для проклеивания стыков и мест соединения ГКЛ со стеной.

Разметка под точечные светильники выполняется перед финальной покраской. Это предотвратит возможные пятна, а также оставит метки под светильники видимыми. Финальное покрытие краской осуществляется по направлению к наиболее сильным потокам света.

Технология: подвесные потолки из гипсокартона лучше красить валиком с целью экономии краски и создания более равномерного покрытия

Подвесные потолки из гипсокартона технология изготовления которых была описана и проиллюстрирована в данной статье, позволят достичь необходимого результата при условии четкого следования приведенным инструкциям. В ином случае существует риск создания неровного и ненадежного потолка, требующего переделки.

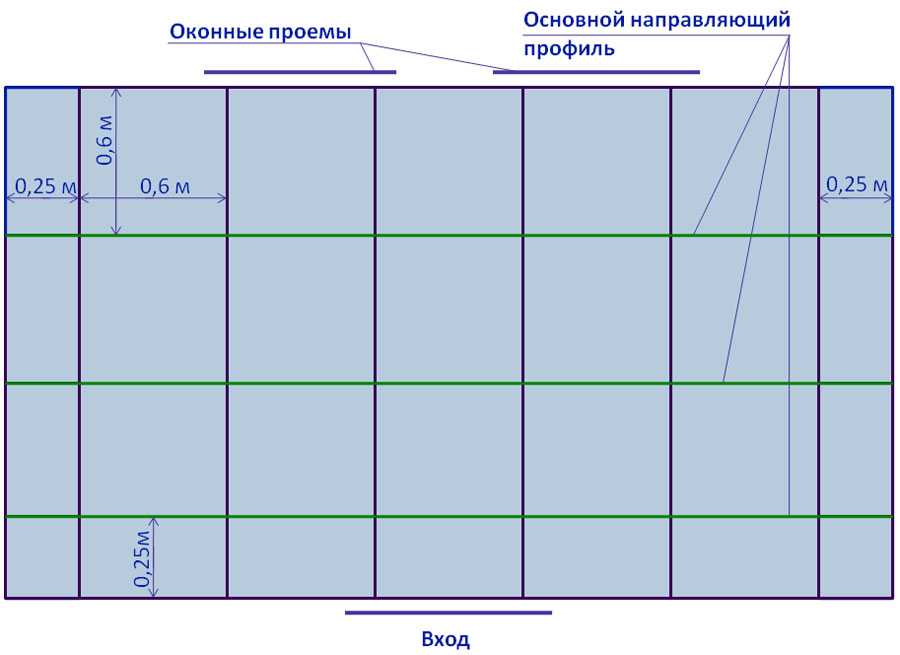

Выполняем разметку под каркас из профилей

Необходимо правильно выполнить этот этап. От него будет зависеть внешний вид конструкции и ее надежность.

Рассмотрим пошаговые работы:

• отмечается периметр нового сооружения. Находится наиболее выступающая точка. От нее откладывается расстояние равное ширине профиля и закладывается небольшой припуск в несколько миллиметров;
• при помощи рулетки и приготовленного разметочного шнура полученную на полу линию переносят на потолок;
• отступив от дверного проема полметра отмечают точки крепления ПС и наносят вертикальные линии шагом 500 мм;
• возле дверей и окон следует выполнять отдельный каркас, для которого надо делать свою разметку.

Монтаж потолочного профиля выполняется тоже по предварительно нанесенным линиям. По всему периметру потолка на необходимом уровне размечают сетку, на ней отмечаются места крепления П-образных кронштейнов, предназначенных для ПП.

Перед монтажом надо продумать, как лучше крепить ГКЛ к профилю, чтобы его стыки не бросались в глаза при естественном свете.

Не знаете как сделать потолок из пластиковых панелей. Мы научим!

Порядок работ

Подготовка инструмента и материала

Перед тем как сделать обрешетку на потолок, проведите тщательную подготовку. Вы должны запастись всеми необходимыми инструментами и комплектующими. Вам понадобятся:

• перфоратор и шуруповерт;
• уровень и рулетка;
• саморезы, гвозди и дюбеля;
• профили 60х27 мм;
• «крабы» – одноуровневые соединители;
• прямые подвесы;
• металлические направляющие длиной 3 м размером 27х28 мм.

Теперь определяем, сколько нам потребуется материалов.

• Общую длину направляющих профилей определяем после тщательного измерения помещение по периметру (даем к нему небольшой припуск).
• Делим ширину потолка на 60 см и таким образом узнаем, сколько нам понадобится продольных профилей. Например, при ширине потолка 3 метра, их потребуется 5 штук. При увеличении ширины эта цифра, естественно, будет большей.
• Количество поперечных профилей рассчитывают аналогично продольным. Учтите, что расстояние между ними должно составлять 60 см (купить их нужно с небольшим запасом).

Обрешетку из металлических профилей можно сделать собственными силами

Для определения количества подвесов имеет значение длина продольных элементов, ведь подвесы нужны только для них. Поскольку шаг крепления подвесов составляет 60 см, то длину профилей делят на эту цифру и находят необходимое количество деталей.
С помощью одноуровневых соединителей, называемых «крабами», крепятся продольные и поперечные профили. Они используются также для их соединения, поэтому их количество рассчитывается в последнюю очередь по факту.

Монтаж каркаса

Обрешетка на потолок под гипсокартон делается в следующем порядке:

Закрепите по периметру стен направляющие профили (при одноуровневом потолке они должны находиться от перекрытия на расстоянии 10 см). Для крепления используйте дюбели (заранее просверлите для них отверстия). Максимальное расстояние между ними должно оставлять 80 см.

Обратите внимание! Расстояние между элементами обрешетки должно составлять 0,5 ширины гипсокартонного листа. Оно определяется от середины одного поперечного профиля до середины другого

Иначе у вас не получится нормально закрепить листы материала стык в стык.

При отделке потолка плитами обязательно делается обрешетка

Теперь нужно прикрепить к перекрытию подвесы, с помощью которых будут держаться профили. Для этого вам понадобятся саморезы, а также уровень. Он необходим, чтобы правильно определить направление крепления элементов. «Ушки», которыми оснащены подвесы, необходимо отогнуть вверх.

На заметку! В случае, когда делается обрешетка на потолке для ПВХ панелей, будет достаточно придерживаться шага, соответствующего длине панелей. Есть и другое решение – расположить в середине каркаса для дополнительной опоры один или два крепежных элемента

Важно, чтобы расстояние между профилями или деревянными брусьями было небольшим (45-60 см) – тогда отделка потолка не будет провисать

• В тех местах, где происходит соединение поперечных и продольных профилей, следует закрепить «крабы». Они надеваются на продольные элементы сверху, то есть, по направлению к перекрытию. Вставьте в «крабы» поперечные профили (перед этим нарежьте их на отрезки необходимой длины). Закрепите соединительную планку со всех сторон саморезами.
• Проверьте металлический каркас на прочность. Если сделанная обрешетка потолка под пластиковые или другие панели недостаточно жесткая, еще раз проверьте, насколько хорошо вы закрутили саморезы.
• Прежде чем прикреплять отделочный материал, разместите над каркасом электрическую проводку. Ее нужно завести в гофрированные трубы, но, ни в коем случае не используйте для этой цели металлические составляющие каркаса.
• Прикрепите к сделанной конструкции гипсокартон, зашпаклюйте его, покрасьте и установите светильники. Вот и все – потолок готов!
