Каркас для гипсокартона: какой профиль выбрать, как собрать

Как правильно крепить к стене профиль

Перед тем как крепить к стене металлический профиль, следует иметь набор инструментов и материалов:

Профиль – направляющий профиль в основном оцинкованный. Это дает надежность в создаваемой конструкции. Расчет производится при помощи онлайн-калькулятора или же собственными силами. Материал требуется брать с запасом.

Дюбель гвозди для крепления профиля – для полнотелой стены размером 6/40. Если же в основе лежит дерево, тогда применимысаморезы 25мм.

Дрель со сверлом 6мм. и шуруповерт. Перед использованием электрических инструментов, требуется рассчитать нагрузку на электропроводку.

Ножницы для резки металла. В процессе монтирования направляющего профиля иногда требуется сделать надрез на металлическом изделии или его отрезание.

Монтаж направляющего профиля

Для осуществления монтажа направляющего профиля необходима подготовленная поверхность с готовой разметкой. Как закрепить профиль к стене? Монтаж осуществляется в следующем алгоритме действий:

Первым делом направляющий профиль прикладывается к разметке (линия может проходить как со внутренней стороны, так и со внешней – в зависимости от возникающих нюансов)
Далее на профиле требуется отметить места для будущих крепежей. В основном от края профиля требуется отступить до 15 см. максимум, второй крепеже располагается в 25см. от первого и так далее – каждые 25см.
При отсутствии отверстий в профиле, они проделываются самостоятельно. Даже, если есть данные отмеченные места заводом, по мнению мастеров, следует ровно посередине между отверстиями сделать одно для прочности конструкции.
Диаметр сверла должен быть 6 мм, а его длина 50 мм. если сверло длиннее, следует на нем наметить границу, это легко сделать изолентой или скотчем.
В проделанное отверстие как в основании так и в профиле вставляется пластиковый дюбель. Забивается на свое место он при помощи молотка. Делать это следует аккуратно, так как при его монтаже может произойти деформация. Тогда пластмассовая часть придет в негодность.
После монтажа первой пластиковой части дюбеля при помощи шуруповерта монтируется гвоздь с резьбой. Чем глубже гвоздь входит в составную часть, тем больше она раскрывается фиксируя весь крепеж специальными усиками.
Если профиль имеет большую длину чем требуется его отрезают ножницами по металлу.
Если требуется доточить профиль, тогда можно использовать специальные удлинители.
На граница профилей следует с каждого конца отступить по 15 см. и зафиксировать направляющий дюбель-гвоздями.

Направляющий профиль является неотъемлемой частью всей металлоконструкции для гипсокартона, поэтому его фиксация должна быть прочной, качественной.

Закрепление профиля на потолке или фиксации каркаса стен под ГКЛ, схожи по своей технологии.

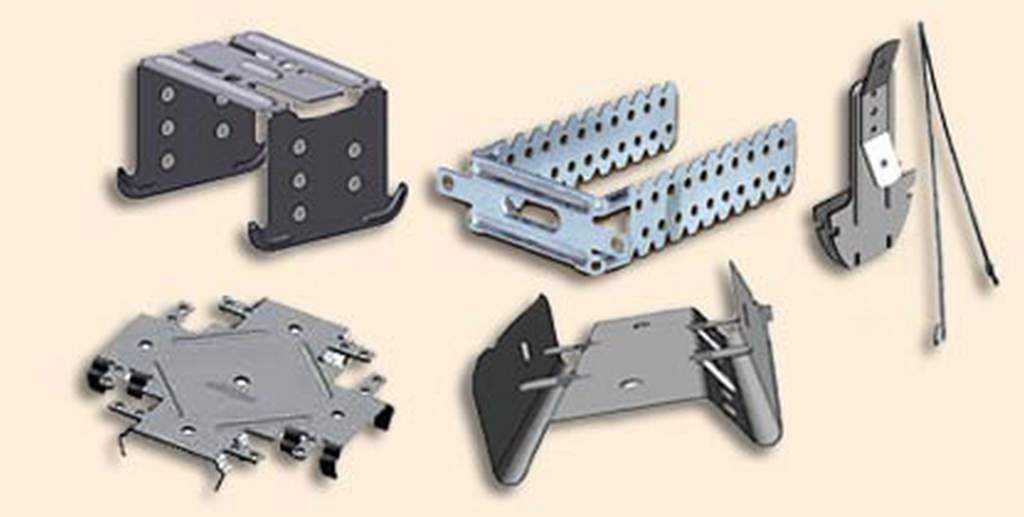

Крепежные элементы

Также необходимы соединительные и крепежные элементы, благодаря которым вся конструкция приобретает дополнительную жесткость.

Прямой CD-соединитель служит для соединения двух несущих профилей в один конструктивный элемент.
Крестообразный CD-соединитель предназначен для поперечного монтажа несущих стоек в одноуровневой конструкции.
Двухуровневый CD-соединитель необходим в случае скрепления элементов, находящихся в разных уровнях.
П-образный кронштейн служит для крепления несущих профилей к поверхности стены или потолка на необходимом расстоянии.

Это лишь основные соединительные элементы, производителями представлен куда больший ассортимент, предназначенный для конкретного вида крепления, к примеру, для устройства многоуровневого потолочного каркаса существуют различные подвесы, позволяющие создавать своими руками сложные плоскости, выдерживающие листы гипсокартона.

Установка и монтаж перегородок из гипсокартона — экономно, просто

Все чаще, затевая ремонт, владельцы квартиры, офиса или помещения иного назначения прибегают к перепланировке. Делается это с целью более эргономичного использования имеющегося пространства, в котором старые стены демонтируются и возводятся новые перегородки из современных строительных материалов. Особой популярностью пользуется в настоящий момент монтаж перегородок из гипсокартона, на проведение которого требуется минимальное количество времени, усилий и средств. Этот легкий стройматериал служит отличной альтернативой обычным кирпичам и пеноблокам, учитывая оптимальное сочетание цены и качества. Также привлекают гипсокартонные листы и простотой устройства межкомнатных перегородок, требующих минимум инструментов и дополнительных материалов. Гипсокартон – трехслойный лист, состоящий из строительного гипса (марка Г4), который обклеен с обеих сторон плотной бумагой. Ширина листов составляет 1200 мм, длина варьируется от 2000 до 3000 мм, а толщина – от 6 до 12,5 мм. В зависимости от назначения помещения можно выбирать подходящий вариант гипсокартона, подразделяющегося на виды:

1) обычный гипсокартонный лист (ГКЛ);

2) влагостойский (ГКЛВ);

3) огнеупорный (ГКЛО)

4) гипсокартон с комбинированными свойствами влагостойкости и огнеупорности.

Направляющие профили ПН (UW).Маркировка встречается разная, поэтому специалисты рекомендуют ориентироваться на размеры металлических профилей. Для изготовления перегородок подходят направляющие профили с размерами 50х40, 100х40 и 75х40. Длина же является постоянной величиной, равной 3 м. Для определения нужного количества профилей периметр перегородки делят на три и округляют до целого значения в большую сторону. Если перегородка подразумевает наличие двойного каркаса, то полученное при расчете число удваивается.

Из чего делается обрешетка

Чтобы сделать конструкцию для крепления гипсокартонных листов, можно использовать следующие материалы:

металлический профиль;
деревянный брус.

Дерево – прекрасный экологически безопасный материал, но при изменении уровня влажности и температуры он способен деформироваться. Поэтому, если обрешетка потолка делается из деревянного бруса, эти параметры должны быть оптимальными. Кроме этого, дерево требует предварительной обработки специальными био- и влагозащитными пропитками. Но даже при соблюдении всех этих условий, нет гарантии, что с течением времени бруски не станут деформироваться и на поверхности отделочных плит не появятся трещины.

По этой причине лучшим вариантом для устройства каркаса считается металлический профиль. В отличие от дерева металл устойчив к изменениям окружающей среды и поэтому считается более надежным и долговечным. Сделать из него основу для подвесного потолка совсем несложно, и стоить она будет дешевле деревянной.

Устройство каркаса под гипсокартон

Разметка

На начальном этапе намечаются границы будущего каркаса, положение профилей и места крепления подвесов:

На потолке проводится линия, являющаяся верхней внешней границей будущего каркаса. Расстояние между ней и стеной выбирается в соответствии с толщиной используемого профиля и коммуникациями, которые планируется разместить или закрыть гипсокартоном. Чем меньше это расстояние, тем лучше: больше сохранится свободного пространства помещения.
При помощи уровня линия переносится на пол.

На стене необходимо сделать разметку вертикальных стоек. Листы гипсокартона имеют стандартную ширину 120 мм, поэтому оптимальный шаг для крепления стоечного профиля – 60 см.
В большинстве случаев одного листа не хватит, чтобы закрыть всю стену сверху донизу. Стандартный ГКЛ «Кнауф» или любой другой марки имеет размеры 2500 × 1200 мм. Поэтому размечается местоположение горизонтальных перемычек.
На этом же этапе стоит проставить метки в точках крепления подвесов. Расстояние между ними по технологии должно составлять 70–100 см. Оптимальный шаг – 80 см.

Как сделать многоуровневый каркас для потолка

Сборка двухуровневой обрешетки под гипсокартон несколько сложнее, чем в предыдущем случае. Суть двойной конструкции заключается в том, что каркас фактически состоит из двух обрешеточных уровней, каждый из которых закреплен на потолке своими ленточными подвесами. В результате каркас способен выдержать вдвое больший вес гипсокартона.

Такой тип обрешетки используется для новостроек или очень сложных потолочных конструкций из гипсокартона. Первый уровень каркаса изготавливают по стандартной технологии. Второй слой из металлопрофиля укладывают на потолок с использованием межуровневых замков. Так как нижний уровень каркаса будет использоваться для крепления гипсокартона, второй слой обрешетки опять же выравнивают в плоскости, и только после этого крепят на потолочные подвесы.

Важно! Для фиксации ленточных подвесов используют резиновые или силиконовые прокладки, укладываемые в промежуток между металлом и бетоном. Это позволяет снизить влияние деформаций бетонной плиты на каркас и облицовку из гипсокартона

Как монтировать металлический профиль на стену

Совет: Перед проведением монтажа каркаса стены из металлического профиля выполняются все работы, связанные с электричеством: подводятся провода к выключателям, розеткам, точкам расположения осветительных приборов, всех бытовых устройств.

Технология монтажа стенового каркаса заключается в отделке каждой стены отдельно.

Монтаж металлического профиля на стене

Инструкция крепления каркаса на стены из профиля для гипсокартона предлагает такой порядок выполнения работ:

Особого внимания требуют при устройстве каркаса стены с окнами. Если нужно утеплять стены, вертикальные профили устанавливаются на расстоянии 50 миллиметров от старых откосов.
Оказывает влияние ширина подоконника, при отделке стен после его установки, разметка каркаса начинается от окна. Но при этом должна учитываться и толщина листа гипсокартона, она может быть 12,5 или 9,5 миллиметров.
К раме прикладывается угольник и отмеряется нужное расстояние, добавляя 5 сантиметров с другой стороны проема. Можно ко «дну» подоконника сразу установить ПН, с шагом вертикальных стоек до 60 сантиметров.
К рискам прикладывается строительный уровень, что поможет перенести их на боковые плоскости подоконника.
Соединяются метки на полу и потолке.
По этим линиям устанавливаются направляющие профиля:

по сторонам окна, вертикали в этом случае размечаются от этих профилей с шагом в 60 сантиметров;
один из них необходимо установит в углу комнаты.

Монтируются подвесы с шагом 60 сантиметров, с центром строго по линии.
В направляющие устанавливаются стоечные профили так, чтобы средний желобок их совпадал с отметкой на полу и потолке, а затем соединяются между собой.
Уровнем регулируется вертикаль элементов по полкам и основанию.
Производится окончательное крепление саморезами.
Перекладины фиксируются с помощью «краба». Горизонтальная перемычка устанавливается над проемом.
После полного закрепления металлического каркаса к стене, нужно зарисовать размещение поперечных и продольных профилей. Эта схема потребуется, если возникнет необходимость разместить на стене картины, дополнительной полочки или крепления к потолку декоративного кашпо.
В этом случае для крепежа используются так называемые «зонтики», «бабочки» и другие подобные элементы, которые крепятся по такому принципу: пластиковый дюбель, при вкручивании шурупа, расправляет свои «крылышки», что обеспечивает надежное крепление с обратной стороны гипсокартонного листа.

Как выполняется обшивка стен гипсокартоном на деревянные профиля, подробно покажет видео в этой статье. При правильном проведении всех монтажных работ, отделка помещения гипсокаронными листами будет иметь хорошее качество.

Закончил архитектурный факультет Пензенского государственного института архитектуры и строительства. В течение последних десяти лет является ведущим специалистом крупной строительной компании в г. Пенза, занимающейся возведением многоэтажных жилых зданий. Общий стаж работы по специальности – 18 лет. Консультирует по вопросам дизайна, выбору материалов для внутренней и наружной отделки, технологии проведения отделочных работ.

Подготовительные мероприятия

Не будем углубляться в процесс поиска и приобретения всех составляющих этой несложной, в общем-то конструкции, а сразу перейдем к подготовительным мероприятиям. Перед тем, как сделать каркас для гипсокартона, нужно сделать соответствующую собираемым элементам разметку.

Независимо от того, где будет происходить монтаж каркаса под гипсокартон, следует нанести разметочную сетку, которая облегчит дальнейшую сборку конструкции.

В том случае, когда собирается каркас для гипсокартона на потолок, будет немного другой список операций и времени уйдет побольше, а вот выполнять их все, необходимо с предельной точностью. С нее и начнем.

Сперва размечается тот уровень, где предполагается соорудить каркас для гипсокартона. Здесь же после выполнения всего объема работ, будет находиться, собственно, сам новый потолок. Поэтому потребуется строительный уровень, рулетка, гидроуровень и разметочный шнур.

Неплохо запастись и простым длинным шнуром, который, будучи натянутым из одного угла помещения в противоположный, поможет выставить все крепежные элементы и детали основания на одном уровне.

Выбираем угол, высота которого окажется ниже всех остальных в помещении. Нет совершенства в типовой квартире, и даже собственноручно возведенном доме, и поэтому, один из углов в любом случае окажется ниже других.

Здесь, от имеющейся поверхности старого потолка, отмеряем самое меньшее, 25 миллиметров. Это наименьшее расстояние, которое позволит закрепить самый тонкий вид профиля, который будет использован для монтажа ГКЛ.

Можно подобрать свой параметр этой величины, нужной для сооружения основания по вашему проекту, но оно должно быть либо равно 25 миллиметрам, или оказаться еще больше.

Гидроуровень поможет осуществить перенос метки во все оставшиеся углы комнаты. Теперь можно соединить имеющиеся метки одной общей линией. Именно по ней потом закрепится стартовый элемент.

Далее, с шагом в 60 сантиметров, на плите перекрытия, намечаем линии, по которым будем крепить подвесы. Они должны быть максимально ровными и проходить параллельно.

Справившись с нанесением длинных линий от одной стены к другой, точно так же наносятся линии, которые расположатся перпендикулярно уже имеющимся. Получится сетка, со стороной квадрата в 60 сантиметров. В местах пересечений будут крепиться подвесы.

Если сборка идет на стене, потребуется только нанести точки, которые сориентируют, где закреплять профили в нижней части каркаса, которая будет опираться на пол, а затем – переносят их с помощью обычного подвеса на потолочную поверхность.

Чтобы края собираемого основания не пошли после окончательной сборки «винтом», размечать ориентировочные точки нужно при помощи отвеса или специального лазерного уровня, позволяющего строить контуры как горизонтальные, так и по вертикали.

Обычно, достаточно разметить только три точки – центральную и две крайних. Лучше, если весь процесс пойдет с пола, а после него, точки будем переносить их на верхнюю плоскость. Многие начинают работать на верху, а после пытаются перенести точки на пол – это неправильно. Гораздо удобнее сделать разметку, начиная с пола.

На стене, точно так же, как рисовали сетку на потолке, необходимо наметить точки фиксации крепежных элементов каркаса. Они тоже будут прикрепляться с шагом в 60 сантиметров, но тут будет достаточно только вертикальной разметки.

Чтобы точно понять, на каком от имеющейся стену расстоянии следует прикреплять части основания, надо вычислить необходимые параметры, учитывая толщину всех предполагающихся к прокладке коммуникаций, глубину розеток и прочих деталей, которые будут устанавливаться на будущей новой стене.

На этом этапе, все разметочные работы заканчиваются.

Комплектующие – профили

Конструкция каркаса включает в себя профили, соединители и крепежи. В этой части статьи рассказывается о металлических профилях, об их типоразмерах и о том, каким именно образом элементы применяют при создании подвесного потолка.

В общем виде профиль представляет собой длинное изделие из металлического листа, покрытого цинком. Сечение и размер профилей зависят от того, какие задачи он выполняет в конструкции каркаса.

Устройство каркаса подвесного потолка

Профиль потолочный, сокращенно ПП (в западной классификации CD). Сечение П-образное, с шириной 60 и высотой 27 мм. «Полка» профиля имеет продольные канавки, дающие элементу дополнительную жесткость и прочность. Основной элемент каркаса для подвесного потолка, именно к ПП-профилю непосредственно крепятся листы гипсокартона.
Профиль направляющий потолочный, сокращенно ПНП (в западной классификации UD). Имеет схожее сечение, но другие размеры – высота 28 мм, ширина 27 мм. Крепится к стенам по периметру комнаты под потолком, играет роль направляющей для ПП-профилей. Имеет готовые отверстия для крепежа.
Профиль арочный, сокращенно ПА. Используется при создании каркаса криволинейной формы, например, волнообразной. Очень часто используется при создании многоярусного потолка из гипсокартона. Высота профиля – 60 мм, ширина 27 мм. Не имеет продольных ребер жесткости, изображение ПА приведено ниже.
Угловой профиль ПУ – небольшие элементы профиля с множеством отверстий, служат для увеличения прочности углов и точного выдерживания их параметров.

Таблица. Основные характеристики профилей, используемых при создании подвесных потолков.

Наименование	Высота, мм	Ширина, мм	Длина, мм	Масса на 1 м длины, кг
ПП 60/27	60	27	2750, 3000, 4000 и 4500	0,6
ПНП 28/27	28	27	2750, 3000, 4000 и 4500	0,4
ПА 60/27	60	27	2750, 3000, 4000 и 4500	0,6

Виды металлического профиля

Для сборки обрешетки применяются стальные профили — длинномерные изделия, изготовленные методом холодной деформации, с нанесенным антикоррозионным покрытием. Эти изделия различаются по назначению, форме и размерам.

В изготовлении обрешетки используются такие виды деталей:

Несущий. По форме напоминает букву «П». Является основой каркаса и предназначается для размещения потолочных направляющих. Имеет сечение 28×27 мм, длину 300, 400 и 450 см. В строительной терминологии обозначается «UD» или «ПН».
Потолочный. Внешне похож на букву «С» с насечками, из-за чего получил специализированную аббревиатуру «CD» и «ПП». Предназначен для крепления отделочного материала. В продаже имеются изделия длиной 300, 400 см и сечением 60×27 мм.
Перфорированный. Используется для создания криволинейных участков обрешетки.

Продольный. Предназначен для соединения между собой потолочных направляющих, когда длины одной детали недостаточно.
Крестообразный. Служит для соединения на одном уровне продольных и поперечных потолочных направляющих.
Вертикальный подвес. Необходим для закрепления и выравнивания каркаса под гипсокартон на потолке .
Боковой угловой. С помощью такого крепления можно соединять несущие профили под любым углом.
Т-образный соединитель с защелкой. Используется для поперечного соединения двух отрезков несущих направляющих под различными углами.

Саморезы по металлу 3,5×25 мм. С их помощью проводится крепление ГКЛ к каркасу.
Шурупы с буром 3,5×9,5 мм. Для скрепления стальных деталей.
Дюбель-гвозди пластиковые 6×60 мм. Для быстрого крепления несущего профиля к стене.
Дюбель-гвозди стальные 6×60 мм. Для крепления подвесов к бетонному потолку.

Монтаж каркаса дверного проёма

Каркас под проём делается в двух версиях:

В обычный стоечный профиль ПС, усиленный деревянным брусом, который вкладывают в середину профиля.
С использованием специального профиля УП, толщина металла которого 2 мм.

Каркас дверного проема

Обычно первый вариант применяется в любительском исполнении. В этом случае ПС профиль крепится к полу и потолку к обычным профилям ПН с проёмом на 20 мм шире дверной коробки. В него вкладывается деревянный брусок 50 мм х 50 мм. Брус вкладывается и в верхнюю перемычку, которая тоже выше дверного проёма на 20 мм. Дверная коробка крепится к каркасу обычными шурупами по дереву через металлический профиль в деревянный брус.

Во втором и технологически верном варианте применяются специальные профили с толщиной металла в 2 мм. Это усиленный профиль и предназначен выдерживать нагрузки дверей. Они также монтируются в проём под дверную коробку с зазором в 20 мм по ширине и высоте. А вот крепление их к полу и потолку производится специальными соединительными металлическими уголками толщиной 2 мм.

Крепление уголка к полу и потолку по обычной схеме дюбель-гвоздь. Крепление профиля к уголку надо производить только специальными болтами с гайками и шайбами, которые имеются в комплекте. Поперечная перемычка может быть сделана из обычного профиля ПС. В него надо вложить деревянный брус для крепления дверной коробки, а правильнее будет установить из профиля УП.

Схема обрешетки

Для начала нужно составить схему, на которой будут отображаться места прохождения профилей, а кроме того, точки их закрепления. Составляется чертеж простым карандашом на обычном листе бумаги.

Размеры, разумеется, масштабировано следует уменьшить.

На схеме должны присутствовать:

Места крепления направляющих профилей (стартовых планок, идущих по периметру), отмечающиеся с шагом в 30-40 см (масштабы, конечно, нужно уменьшить на листке);
Потолочные профили и их поперечины — с шагом в 60 см;
Точки прохождения внутрикаркасных осветительных приборов, проводов и других коммуникаций.

Для этого нужно:

Измерить длину от края до края всех (именно всех, а не одну-две) стен. Нельзя мерить стену, а затем просто умножить ее длину на 4, так как уровень может быть неодинаков, ошибки в просчетах, впоследствии приведут к кривизне каркаса;
Померить высоту всех углов, а также от пола до центральной части потолка;
От самого низкого угла следует далее отмерить расстояние между базой и подвесным потолком, для определения точности выбора коммуникационных приборов или конструкции потолка. На данном этапе измерений также рекомендуется отмерить место расположения не только светильников, но и распределительных коробок.
