Каркас для гипсокартона на потолок из профиля, особенности разметки под конструкцию, как сделать монтаж листов без каркаса, подробное фото и видео

Подготовка

Перед тем как приступить к монтажу гипсокартона, нужно подготовить поверхность потолка. Очищаем ее, покрываем слоем грунтовки, можно даже в два слоя. Правильно покрывать грунтовку можно научиться по фото. Если вы не знаете, как приготовить грунтовочную смесь, инструкцию можно почитать на упаковке. Определяем строительной линейкой уровень и наносим разметку на потолок. Так, мы узнаем, где нам придется резать листы.

В том случае, если вы запланировали установку конструкции на клей, вы можете выполнять монтаж по следующей инструкции:

  1. Подготовьте поверхность, удалите жировые пятна, старую штукатурку;
  2. Размечаем отметку на потолке там, где будет крепиться гипсокартон;
  3. Прикладываем лист к потолочной плите и в 8-10 местах сверлим отверстие, это будут метки;
  4. Убрав лист, сверлим отверстия по меткам и вставляем в них деревянные чопики или дюбеля;
  5. Клеим к листу кусочек поролона с разбегом в 10-12см от отверстий, которые сверлили. Поролон нам заменит регулирующую пружину в процессе установки покрытия;
  6. Прикладываем лист к потолку и прикручиваем его шурупами, перед этим надев на него шайбы;
  7. Обязательно нужно использовать уровень, иначе равнения нам не получить. Регулировать равнение нужно при помощи саморезов, ослабляя их или прижимая.
  8. Под саморез нужно устанавливать обязательно шайбу, так как можно повредить покрытие;
  9. Проделываете такую операцию со всеми листами;
  10. Около шурупов нужно просверливать отверстие 5см, отступив от шурупа 3мм;
  11. В приготовленное отверстие закачивается монтажная пена, ее используют в качестве фиксатора. Нужно регулировать процесс подачи пены, поэтому для начала поэкспериментируйте с ней;
  12. С помощью пены зафиксируйте все листы, ведя контроль на равнение монтажным уровнем;
  13. После того, как все подсохнет, шурупы нужно выкрутить, дырочки после них зашпаклевать;
  14. Потолок после высыхания готов для эффективного проведения дальнейшей отделки.

Гипсокартоновый лист идеально крепится к потолку и без каркасного основания, времени занимает мало, дополнительный материал не требует.

Как подшить потолок гипсокартоном: инструкция мастера

Как сделать расчет потолка из гипсокартона

Коротко о главном

Если использовать профильный каркас под гипсокартон, то конструкция будет надежной и прослужит долгие годы. Обшивка отлично скроет все дефекты на стенах и позволит обустроить интерьер по своему вкусу. Можно добавить полки, ниши, делать перегородки в комнатах и сооружать арки.

Но в процессе работы не следует забывать о том, что обшивка отбирает у помещения небольшую площадь

Особенно это важно для тех комнат, которые и так имеют маленькие размеры.. Несмотря на то, что деревянные каркасы не вредят экологии, применяют их при сооружении каркасов реже из-за того, что материал не отличается долгим сроком службы

Их применяют только в помещениях с пониженной влажностью воздуха, где элементы не будут покрываться грибком и гнить.


Несмотря на то, что деревянные каркасы не вредят экологии, применяют их при сооружении каркасов реже из-за того, что материал не отличается долгим сроком службы. Их применяют только в помещениях с пониженной влажностью воздуха, где элементы не будут покрываться грибком и гнить.


Крепление несущего профиля к основной поверхности

Профиль, который чаще всего используется для монтажа гипсокартонных потолков — ПП 60*27/CD 60*27. Для того, чтобы вес от гипсокартонного потолка был равномерно распределен по поверхности основных конструкций – потолка и частично стены, несущий профиль должен быть закреплен максимально надежно.

Крепление прямым подвесом

Подвесы из профиля для гипсокартона

Чаще всего используемый способ крепления профиля к потолку – прямой подвес. Этот способ используется при условии, что расстояние от поверхности потолка до нижней плоскости профиля не более 120 мм. Для крепления профиля этим способом необходимо:

  • Разметить осевые линии профиля, по которым будет определяться положение подвеса. После этого подвес в развернутом виде прикладывают к месту монтажа, намечают места креплений.
  • Шаг между двумя соседними подвесами должен составлять не более 500 мм.
  • Для монтажа с помощью перфоратора и бура диаметром 6 мм высверливаются отверстия под крепежи. Глубина отверстия должна на 10 мм превышать длину дюбеля или анкер-клина.
  • К поверхности прикладывают отвес соответственно заранее сделанном отверстии, прямо через отвес в отверстие вставляют анкер-клин или дюбель-гвоздь.
  • Крепежный элемент забивается молотком или закручивается шуруповертом.
  • После этого загибают вниз лапки подвеса.
  • Профиль выставляется по уровню, после чего крепится к подвесу через боковые отверстия с помощью саморезов (с каждой стороны используется по два самореза).
  • Если лапки подвеса выступают за нижнюю часть профиля, их нужно загнуть вверх.

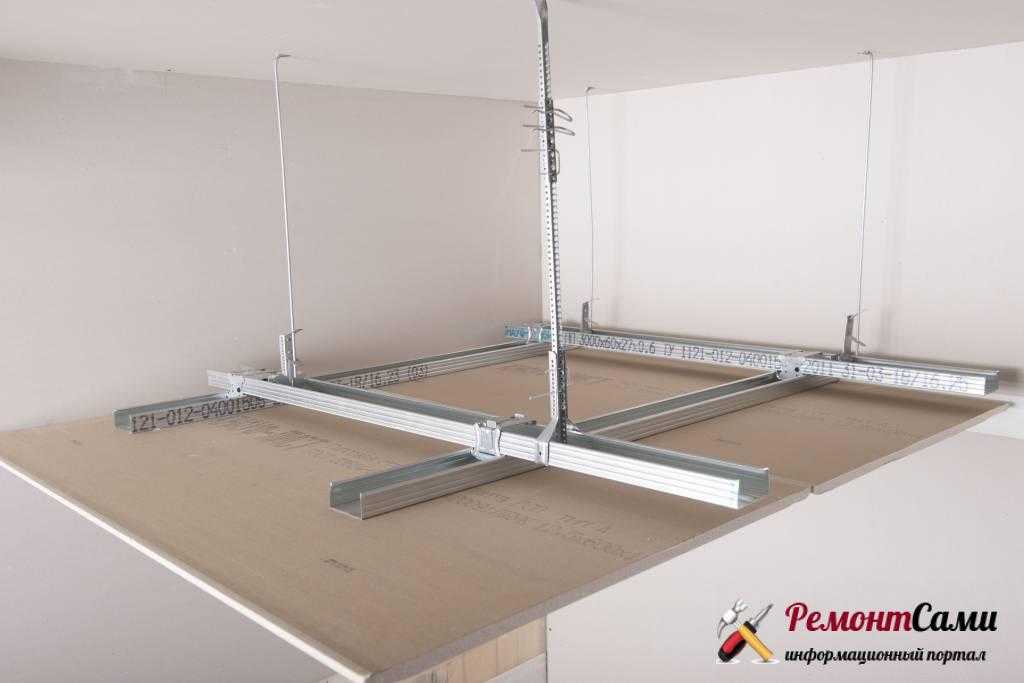

Крепление профиля анкерным подвесом

Этот тип крепления используется, если расстояние от плоскости потолка до нижней части профиля больше 120 мм. Анкерный подвес состоит из двух частей: собственно самого подвеса и тяги необходимой длины.

  • В первую очередь на поверхность потолка наносится осевая линия профиля.
  • ПО готовой линии делается разметка крепления подвесов. Расстояние между двумя соседними подвесами должно составлять не более 500 мм. Расстояние от стены до ближайшего подвеса не должно превышать 250 мм.
  • В предварительно размеченных местах с помощью перфоратора сверлятся отверстия. Их глубина – 50 мм, диаметр – 6 мм.
  • К готовому отверстию прикладывают ушко тяги подвеса, через которое вставляется анкер-клин или дюбель-гвоздь, который забивают молотком или закручивают шуруповертом.
  • После этого тягу подвеса загибают вниз на 90 градусов. При этом тягу подвеса необходимо расположить таким образом, чтобы она располагалась строго на осевой линии, размеченной на поверхности потолка.
  • Далее на тягу насаживается анкерный подвес. Если концы тяги остались слишком длинными, их просто загибают вверх с помощью пассатижей. Очень длинные концы отрезают болгаркой.
  • Таким же образом производится монтаж остальных подвесов для несущего профиля.
  • Монтажная часть подвесов заводится внутрь профиля и там фиксируется поворотом или пружинным фиксатором.

Крепление к потолку

Потолочный каркас представляет собой сетку из потолочных профилей, закрепленную к потолку направляющими аналогами и П-образными кронштейнами. Можно также применять быстроподвесы. Возникает естественный вопрос: «Как крепить подвесы для профиля? » Их монтируют шагом 500 мм под прикрепленный несущий профиль. А затем торчащие вниз их концы раздвигают в стороны. Если выбраны прямые подвесы, то к ним профиль крепится саморезами с пресс-шайбой. А к аналогам с тягой он защелкивается на их специальных выступах.

Сетка из профильных полос по одной стороне монтируется с шагом в 400 мм, а по другой – 2,5 метра. ПН при монтаже контролируются уровнем, а несущие профили крепятся по туго натянутой нитке. Лишние участки профиля отрезаются под углом 45o. Процесс монтажа потолочной конструкции следует начинать с угловых частей, а затем переходить на прямые. Смотрите подробнее на видео, как крепить профиль к потолку:

Ячеистый каркас – монтаж

Для создания каркаса, из инструментов, помимо уровня, нити и маркера, вам понадобится стремянка, шуруповерт, молоток и перфоратор.

Примем, что потолок уже распланирован и разбит с помощью сетки на ячейки размерами 60 на 60 см, и поэтапно опишем непосредственно процесс установки подвесов и профилей.

Фото каркаса с соединителями типа «краб» для крепления листов гипсокартона к потолку

Шаг 1. По линии, обозначенной на стене, устанавливается направляющий профиль. Перед этим на примыкающую к стене сторону клеится уплотнительная лента и создаются отверстия под дюбели с интервалом 30-40 см. Направляющие устанавливаются по всему периметру помещения и крепятся друг к другу с помощью угловых соединителей.

Цены на соединители каркаса типа «краб»

соединитель каркаса краб

Монтаж направляющего профиля

Шаг 2. В 30 см от стены устанавливаются подвесы по линиям основных профилей каркаса. Далее подвесы монтируются дюбелями с шагом в 60 см таким образом, чтобы каждый подвес находился в середине между будущими профилями-перемычками. «Лапки» подвесов загибаются вниз.

Крепление подвесов для несущего профиля

Расположение подвесов на потолке

Крепить подвесы к потолку лучше с помощью анкер-клиньев или анкерных винтов

Шаг 3. Подготавливаются потолочные профили. От утвержденного по чертежу значения отрезается 5-10 мм, чтобы при повышении температуры гипсокартонный потолок не деформировался из-за расширения профилей.

Резка потолочного профиля

Шаг 4. Потолочные профили вставляются в направляющие и соединяются саморезами-клопами с подвесами.

Крепление профилей к подвесам

Для выравнивания по горизонтальной плоскости вам понадобится уровень и помощники.

Проверка горизонтальности с помощью лазерного уровня

Для этого может пригодиться вот такой магнит. Цепляем магнит на профиль. На магните наклеена полоса малярного скотча с нанесенной линией. Лазер нужно выставить с учетом расстояния от линии на магните до поверхности несущего профиля. Совмещая линию и луч, мы очень просто и быстро произведем на свет идеально ровную в плоскости горизонта конструкцию.

Шаг 5. Как только основные ПП смонтированы, между ними устанавливаются перемычки из обрезанных по 590-595 мм металлических профилей. Крепление производится крест-накрест с помощью соединителя типа «краб» и малых самонарезающих шурупов.

Крепление типа «краб»

Профиль вставляется одним концом в старт, а другим в «краб»

Уплотнительная лента – это пористый материал с самоклеящейся основой, шириной 30 мм. Её используют для крепления конструкции, чтобы каркас для потолка из гипсокартона плотно прилегал к бетону и меньше передавал звуки.

Деревянные и металлические изделия

Перегородки, стены и потолки не получится отделать одними лишь листами гипсокартона. Поэтому профили составляют основную часть всей конструкции. Есть 2 вида изделий:

  • металлические;
  • деревянные.

В первом случае планки для крепления на ГКЛ имеют множество недостатков. Материал не пользуется широким спросом, поскольку производители его не выпускают, однако он до сих пор применяется для монтажа обрешетки. Какие минусы ожидать, если воспользоваться древесными изделиями:

  • низкий эксплуатационный срок;
  • гниение деревянных планок при взаимодействии с водой;
  • такая обрешетка не блистает прочностью, поэтому она через некоторое время может деформироваться;
  • высокая степень возгорания;
  • трудоемкий монтаж каркаса.

Это интересно: основные виды металлического профиля.

В этом видео показано как построить каркас из профилей:

Стальные конструкции превосходят деревянные модели неоспоримыми достоинствами. Они дороже в несколько раз, но это единственный минус. Плюсы, которые можно выделить:

  • жесткая и прочная обрешетка не деформируется даже через много лет эксплуатации;
  • легкость сборки конструкции;
  • большой срок службы обусловлен тем, что материал изготавливается из цинка и имеет достаточную толщину бортов, чтобы не согнуться под весом листов;
  • есть разные виды профилей, как для потолка, так и для стен.

Крепление каркаса

Второй этап – создание металлического каркаса для гипсокартона на потолок. По отмеченной по периметру линии прикручивают UD профиль таким образом, чтобы нижняя часть планки совпадала с ней.

Для крепления желательно воспользоваться 6-миллиметровыми пластиковыми дюбель-пустышками и шурупами диаметром не более 4 -5 миллиметров. Для шурупов и дюбелей подбирать длину необходимо исходя от плотности материала стен конкретной комнаты.

Далее, чтобы создать каркас потолка под гипсокартон, на базовом перекрытии по отбитым на потолке линиям прикрепляют подвесы П-образной формы. Чтобы под весом отделочного материала конструкция не оттянулась на несколько миллиметров, пэшку лучше монтировать к потолку не за ушки, а воспользоваться для этого внутренними отверстиями. Дюбеля и шурупы подбирают аналогично, как и для UD профиля. Поскольку в бетонных перекрытиях потолков чаще всего имеются пустоты, специалисты советуют пользоваться развальцованными или ударными дюбелями. Если используются последние, шурупы для них потребуются более толстые, чем идут в заводском комплекте.

Крепление гипсокартона к деревянному потолку также можно выполнить на металлический каркас. Его следует монтировать к перекрытию с помощью саморезов – гвозди ни в коем случае не используют. Саморезы характеризуются хорошей удерживающей способностью и замечательно входят в дерево (детальнее: «Как крепить гипсокартон на деревянный потолок»).

После этого профили CD разрезают на отрезки необходимой длины и вставляют их в смонтированные по периметру профили UD. Чтобы профили CD нивелировать, под ними протягивают прочную капроновую нитку. Ее крепят от стенки до стенки перпендикулярно профилям CD мелкими саморезами на профилях UD.

Каждый профиль выставляют по натянутой нитке и скрепляют с подвесами саморезами, предназначенными для гипсокартонных профилей. Таким же образом соединяют между собой профиль CD и профиль UD, а торчащие в стороны концы подвесов отгибают в стороны. Когда создан каркас для гипсокартона, потолок практически готов к установке отделочных плит. Еще необходимо сделать электропроводку для монтажа осветительных приборов и уложить провода в специальный гофрированный кабель-канал.

Третий этап – монтаж гипсокартонных плит. Каждый лист имеет немалый вес (около 15 килограммов) и поэтому работу по установке ГКЛ желательно выполнять с помощником. Следует учесть, что на крайний отрезок профиля CD необходимо будет прикрепить два гипсокартонных листа, поэтому край каждого из них должен располагаться на половине профиля.

Чтобы закрепить одну гипсокартонную плиту потребуется 60 штук саморезов по металлу 25-миллиметровой длины, их вкручивают на расстоянии 30 сантиметров друг от друга заподлицо относительно плоскости ГКЛ. Эту работу надо выполнять аккуратно, чтобы не повредить внешний слой. Для этой цели используют специальную насадку для гипсокартона, у которой для контроля глубины утопления шляпки имеется абажур (прочитайте: «Как прикрепить гипсокартон к потолку — правила монтажа»).

Видео о том, как крепить гипсокартон к потолку:

https://youtube.com/watch?v=3Fn-e3Rx9-o

Если между некоторыми листами образовались щели в пару миллиметров, их заполняют шпатлевкой или фугенфюллером (порошкообразным гипсовым материалом).

Четвертый этап – заделка швов и мест крепления шурупов. Места стыков гипсокартонных плит проклеивают лентой-сеточкой, имеющей липкую основу и шпаклюют. Вкрученные шурупы заделывают шпатлевкой. После того, как заделанные швы высохнут, приступают к шпаклевке гипсокартона.

Приобретенные навыки по созданию одноуровневых потолков позволяют приступить к монтажу более сложных многоуровневых фигурных подвесных потолочных систем самостоятельно. Следует отметить, что в последнее время все чаще возникает необходимость в создании комбинированных потолочных конструкций, например, из гипсокартона и натяжного потолка (детальнее: «Крепление натяжного потолка к потолку: система установки»). В таком случае крепление натяжного потолка к гипсокартону является непростой задачей, с которой справиться под силу только опытным мастерам (прочитайте: «Как крепится натяжной потолок к гипсокартону«).

Устройство металлического каркаса для перегородок

Монтаж каркаса начинается с разметки по полу, стенах и потолку. Границы перегородки очерчиваются карандашом и начинается крепление профилей ПН соответствующего размера по отмеченным рискам – 50, 75 или 100 мм. Размер зависит от толщины стенки, а разметка по стенам производится вертикально по уровню.

Предварительно к профилям клеится звукоизоляционная лента на сторону наружной полки. Её функция в соответствии с названием. Крепление профилей производится дюбелями 6 мм х 40 мм, если в бетон, или шурупами по дереву 3.5 мм х 60 мм, если в деревянную поверхность. Сначала крепят профиля ПН по полу, потолку и стенам.

Следующая операция – крепление профилей ПС. Профиль ПС вставляется в профиль ПН вертикально и выставляется по уровню. Шаг установки 400 мм или 600 мм. Крепление металл- металл производится просекателем (инструмент, который прокалывает насквозь дырки в местах двойного металла профилей). Если нет такого, то можно закрутить метизами, называемыми блохами в строительной среде.

Схема монтажа каркаса для перегородки.

Если длина профилей короче высоты потолка, то необходимо удлинить стойки. Для этого используют нахлёст и на место стыка накладывают дополнительный кусок профиля длиной не менее 50 см. У технологии Кнауф есть специальные соединители между профилями. Соединение производят также, как и со стойками – просекателем или метизами.

Для крепления ГКЛ,длиной 2400 мм, приходится ставить перемычки в местах соединения листов. Перемычка изготавливается из ПН и крепится к ПС. Так же перемычки устанавливаются в шахматном порядке – одна перемычка длиной 1200 мм (такова ширина ГКЛ) снизу, другая — длиной 1200 мм сверху в следующем пролёте. Каркас готов, а о монтаже дверного проёма поговорим ниже.

Подготовительные работы – закупка материалов

Любая работа всегда начинается с подготовки, и монтаж каркаса под гипсокартон на потолок не является исключением. Необходимо сразу решить для себя, как будет выглядеть ваша будущая конструкция, сделать эскиз. Когда схема каркаса потолка из гипсокартона готова, можно приступать к расчетам.

Перемычки, «крабы» и подвесы – неотъемлемая часть надежного крепления профиля к потолку

Сразу оговоримся – создание потолка под гипсокартон невозможно без таких комплектующих, как профили UD и CD, подвесы (позволяют крепить профиль), анкерные дюбели, шурупы самонарезающие TN 3,5 x 25 мм (помогут закрепить подвес), шурупы для несущего профиля, собственно потолочный материал (листы ГКЛ).

Любой материал желательно брать с небольшим запасом, особенно если предполагается многоуровневая конструкция.

Ниже приводим ориентировочный перечень расходных материалов. Что касается сметы, ее лучше составлять самостоятельно, ориентируясь на актуальные цены тех или иных комплектующих в своем регионе.

Итак, для обрешетки 1 кв. м. потолка покупаем:

  1. Профили CD и UD. Длина первого – 290-300 см, длина второго соответствует периметру помещения.
  2. Крестообразный соединитель – 1.7. Это значит, что на 10 кв. м. соединителей потребуется 17. Все значения округляем в большую сторону, чтобы у вас всегда был небольшой запас.
  3. Удлинитель профиля – 0.2 шт или 2 шт. на каждые 10 кв. м.
  4. Анкерный подвес (зажим для профилей – 60 х 27) – 0.7 шт. Тяга подвеса – тоже 0.7 шт.
  5. Дюбели. Для стен они берутся в количестве «периметр комнаты х 2», для потолка – 0.7 шт.
  6. Также потребуется 2 вида шурупов: LN 9 (1.4 шт.) и TN 3.5 x 25 (23 шт.).

Еще раз повторимся для ясности. Приведенные выше значения умножаются на площадь потолка и округляются в большую сторону. Также из инструментов и материалов вам обязательно пригодится гидро- или лазерный уровень, перфоратор. Для монтажа несущих профилей достаточно и натянутой нити.

Это интересно: Парящий натяжной потолок — как сделать правильно, профиль и багет для парящего потолка

Ячеистый каркас – монтаж

Для создания каркаса, из инструментов, помимо уровня, нити и маркера, вам понадобится стремянка, шуруповерт, молоток и перфоратор.

Примем, что потолок уже распланирован и разбит с помощью сетки на ячейки размерами 60 на 60 см, и поэтапно опишем непосредственно процесс установки подвесов и профилей.

Фото каркаса с соединителями типа «краб» для крепления листов гипсокартона к потолку

Шаг 1. По линии, обозначенной на стене, устанавливается направляющий профиль. Перед этим на примыкающую к стене сторону клеится уплотнительная лента и создаются отверстия под дюбели с интервалом 30-40 см. Направляющие устанавливаются по всему периметру помещения и крепятся друг к другу с помощью угловых соединителей.

Цены на соединители каркаса типа «краб»

соединитель каркаса краб

Монтаж направляющего профиля

Шаг 2. В 30 см от стены устанавливаются подвесы по линиям основных профилей каркаса. Далее подвесы монтируются дюбелями с шагом в 60 см таким образом, чтобы каждый подвес находился в середине между будущими профилями-перемычками. «Лапки» подвесов загибаются вниз.

Крепление подвесов для несущего профиля

Расположение подвесов на потолке

Крепить подвесы к потолку лучше с помощью анкер-клиньев или анкерных винтов

Шаг 3. Подготавливаются потолочные профили. От утвержденного по чертежу значения отрезается 5-10 мм, чтобы при повышении температуры гипсокартонный потолок не деформировался из-за расширения профилей.

Резка потолочного профиля

Шаг 4. Потолочные профили вставляются в направляющие и соединяются саморезами-клопами с подвесами.

Крепление профилей к подвесам

Для выравнивания по горизонтальной плоскости вам понадобится уровень и помощники.

Проверка горизонтальности с помощью лазерного уровня

Для этого может пригодиться вот такой магнит. Цепляем магнит на профиль. На магните наклеена полоса малярного скотча с нанесенной линией. Лазер нужно выставить с учетом расстояния от линии на магните до поверхности несущего профиля. Совмещая линию и луч, мы очень просто и быстро произведем на свет идеально ровную в плоскости горизонта конструкцию.

Шаг 5. Как только основные ПП смонтированы, между ними устанавливаются перемычки из обрезанных по 590-595 мм металлических профилей. Крепление производится крест-накрест с помощью соединителя типа «краб» и малых самонарезающих шурупов.

Крепление типа «краб»

Профиль вставляется одним концом в старт, а другим в «краб»

Уплотнительная лента – это пористый материал с самоклеящейся основой, шириной 30 мм. Её используют для крепления конструкции, чтобы каркас для потолка из гипсокартона плотно прилегал к бетону и меньше передавал звуки.

Монтаж обрешётки стены

Практически всегда возникает спор, что делать с неровной стеной — оштукатурить её или проще построить каркас из металлических профилей и в последующем зашить регипсом и зашпаклевать. Если в споре победила обрешётка, то работа предстоит следующая:

  • Производим разметку по полу и потолку, отступив от стены необходимое расстояние, так чтобы не забирать лишнюю площадь у помещения. Отмеченные риски соединяем линиями при помощи малярной шнурки. По линиям начинаем крепление профилей ПНП, то есть потолочных направляющих. Почему этот профиль, потому что с ним мы можем выиграть пространство. Не надо забывать клеить звукоизоляционную ленту на низ профиля. Крепление производим дюбелями 6 мм х 40. Если крепимся к дереву, например в потолке, то засверливаемся шурупами по дереву.
  • Крепим к стене прямые подвесы, которые применяются для стеновых и потолочных профилей с шагом 600 мм.
  • Устанавливаем профили ПП в профили ПНП, т. е. потолочные, потому что направляющий профиль предназначен только для такого размера толщиной 27 мм. Можно строить обрешётку и из профилей шириной 50 мм из ПН и ПС, но это будет не экономично заберёт лишнее пространство у помещения. Устанавливаем с шагом 400 мм или 600 мм.
  • К боковинам профилей ПП подводим усы прямых подвесов и закрепляем блошками. Размер шага зависит от толщины стенки – в один лист гипсокартона будет зашиваться или в два. Крепление профилей между собой производится маленькими шурупами в народе называемыми блошками. Но возможно крепление и при помощи просекателя с проделыванием отверстий в местах двойного соединения профилей.
  • Если высота стены выше 2400, длины листа ГКЛ, то необходимо устанавливать горизонтальные перемычки в местах соединения листов гипсокартона. Перемычки изготавливаются из этих же профилей ПП в каждый пролёт. При помощи ножниц по металлу на узких полках вырезаются усы под углом 90 градусов . Этими усами и крепятся перемычки профилей к стойкам при помощи тех же блошек. Надо учесть, что листы ГКЛ крепятся в шахматном порядке. Это позволяет получить жёсткую и надёжную конструкцию, поэтому и перемычки должны быть устроены под такую систему.

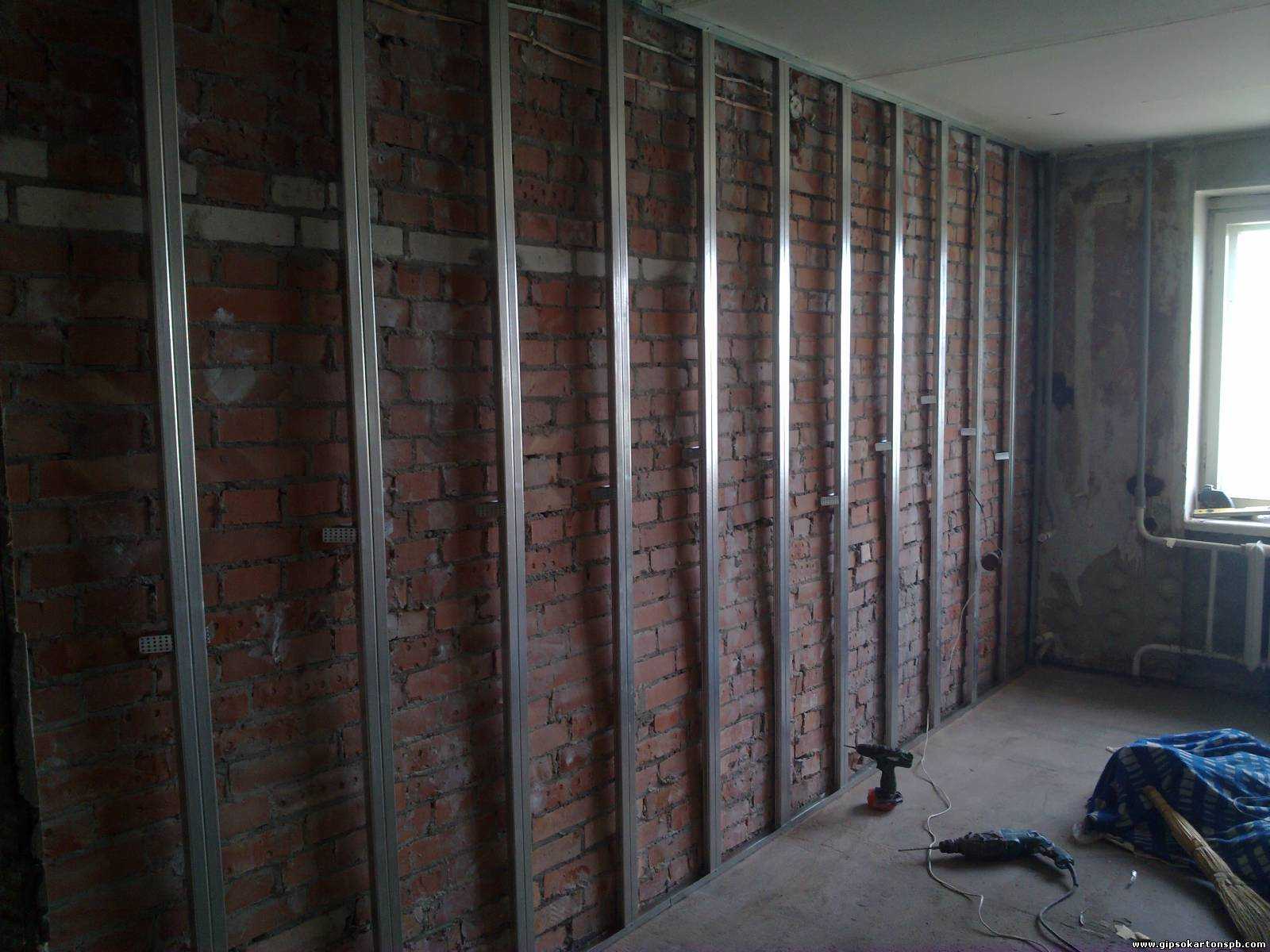

Готовая обрешетка для крепления гипсокартона
