Устройство потолка из гипсокартона: технология монтажа подвесной конструкции, видео и фото

Одноуровневый потолок

Для начала разберем самый простой случай. Нами монтируется простой одноуровневый потолок. Как будет выглядеть каркас для потолка из гипсокартона и на какие расстояния ориентироваться?

Каркас

Основой каркаса станет профиль UD, опоясывающий комнату по периметру. Точное расстояние от потолка зависит от степени неровности перекрытия и от наличия или отсутствия встроенной подсветки.

Софиты требуют расстояния до перекрытия не менее 5 сантиметров. Если их не будет — профиль монтируется вплотную к нижней точке перекрытия.

Расход профиля равен периметру комнаты с округлением до целого числа планок.

Профиль CD расположится поперек комнаты. Расстояние между профилями лежит в пределах 50-60 сантиметров. К потолку он крепится подвесами с таким же интервалом.
Перпендикулярные основным профили CD монтируются над стыками гипсокартонных листов. Они могут быть установлены заранее или непосредственно при креплении листов. От них требуется обеспечить неподвижность стыка: края смежных листов монтируются строго на один профиль.

Схема двухуровневого потолка может оказаться проще, чем у одноуровневого.

Гипсокартон

Чертежи не указывают, как правило, границы отдельных листов. Единственный параметр, связанный с гипсокартоном и полезный при расчете количества саморезов, связан с шагом крепления гипсокартона к профилю. Он равен максимум 25 сантиметрам.

Необходимые в работе инструменты и материалы

Прежде, чем приступить к подготовительному этапу, обеспечим себя всем необходимым для работы

Список получится объёмным, но лучше пусть останутся излишки, чем в ответственный момент под рукой не окажется важной детали. Итак, вам нужно приобрести:

гипсокартон толщиной от 6 до 12,5 мм, в зависимости от желаемого результата;
металлические потолочные профили СD;
направляющие профили UD;
саморезы;
удлинители профиля;
шпатлевка;
соединители;
анкер-клинья;
подвесы;
дюбель-гвозди;
армирующая бумага;
фотографии готовых фигурных потолков из гипсокартона.

Для работы потребуется ряд необходимых инструментов

Для монтажных работ вам потребуются инструменты:

правило;
уровень;
перфоратор;
рулетка;
шуруповёрт;
фреза;
рубанок;
шпатели;
угольник;
строительный нож;
шлифовальное приспособление.

Для того, чтобы точно рассчитать количество необходимых материалов, вам нужно определиться с дизайном будущего потолка. Самый простой способ – ознакомиться с фотографиями фигурных потолков из гипсокартона в интернете или специализированных журналах. Можно обратиться к профессиональным дизайнерам или попробовать разработать дизайн самостоятельно. В последнем случае вам понадобятся навыки работы в специальных компьютерных программах.

После того, как вы определились с дизайном, можно начинать проектирование и разметку потолка. В первую очередь нужно создать эскиз конструкции на бумаге, после чего перенести его на рабочую поверхность.

Важность эскиза

Главное, что необходимо для составления грамотного чертежа – это ясное и четкое представление о размерах и пропорциях проекта. Когда вы составляете эскизы потолков из гипсокартона, точные данные менее важны, чем внешнее оформление, но на чертеже должен присутствовать правильный масштаб.

Есть ряд причин, по которым чертеж существенно облегчает работу:

В первую очередь потому что невозможно просчитать все детали в уме, в процессе создания многоуровневой конструкции. Гораздо удобнее следовать заранее намеченной схеме;
Конкретно эскизы потолков из гипсокартона позволяют увидеть, как будет выглядеть будущий потолок и оценить, насколько успешным было дизайнерское решение;
Заранее разработанный чертеж, при условии правильного расчета размеров, позволяет оценить количество необходимых материалов, что помогает не тратить лишние деньги. Стоит заметить, что в этом пункте есть одна оговорка: в процессе обрезки, количество материалов несколько сократиться, потому всегда нужно приобретать на пятнадцать процентов больше того количество, которое вышло из результатов расчета по чертежу;
Особенно важен чертеж в том случае, если вы собираетесь совместить конструкцию с уже имеющимися на потолке элементами. Например, скрыть электропроводку или трубу. В таки случаях без чертежа не обойтись;
Конструкции из гипсокартона часто совмещаются со встроенной мебелью. В таки случаях необходимо иметь четкое представление о размерах сторонних элементов, параметрах потолка и возможностях их совмещения, что отлично можно разглядеть на простом чертеже. То же самое касается потолков, со встроенным освещением. Нельзя просто провести освещение через потолок, не имея изначального представления о возможности встраивания конструкции.

Видео для вдохновения:

https://youtube.com/watch?v=TePoCaReMyY

Это интересно: Побелка и покраска водоэмульсионной краской потолка, нужна ли грунтовка перед покраской, как сделать очистку поверхности, фотопримеры и видео

Обшивка каркаса ГКЛ

Принцип крепления гипсокартонных листов к металлическому каркасу довольно прост. Их поднимают на уровень каркаса и фиксируют саморезами через каждые 10-15 см

При монтаже гипсокартонных листов важно соблюдать ряд рекомендаций:

Листы необходимо крепить параллельно продольным профилям, исключая совпадения стыков. В местах состыковки отрезков и целых листов для предотвращения возможных трещин при последующей шпаклевке необходимо ножом сделать углубления.

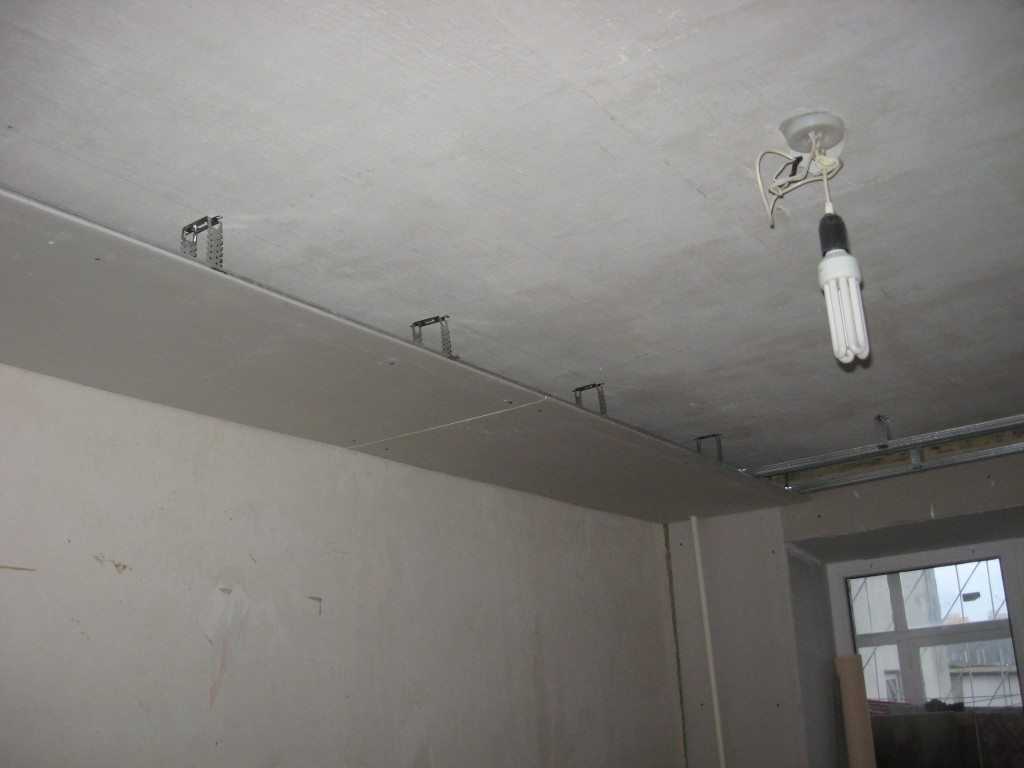

Обшивка каркаса гипсокартоном

Все стыки листов должны располагаться строго на профилях. Между соседними листами всегда оставляют зазор в 1 мм.

Шурупы начинают ввинчивать от угла листа, продвигаясь к центру. Их ввинчивают под прямым углом, «утапливая» шляпки в лист на 1 мм.

Совет: Чтобы разрезать лист вдоль или поперек, нужно с одной из сторон в намеченной точке подрезать ножом картонную оболочку, приложив правило. Затем по линии надреза перегнуть его, прорезав картон с противоположной стороны.

Для получения прямоугольных отверстий удобно использовать ножовку, а для круглых под светильники – оборудованную специальной «коронкой» электродрель. Если же необходимо сделать круглое отверстие диаметром более 80 мм достаточно по контуру окружности просверлить несколько дырочек, а внутреннюю часть образовавшегося круга выдавить наружу.

Составление схемы

Правильный план – залог отсутствия дефектов на конечной стадии работ. Алгоритм процесса:

Снимаются размеры основания и параметры стационарных предметов и объектов: дверных и оконных проемов, мебели, декоративных элементов, размещаемых выше середины комнаты.
Все данные отражаются на схеме. Главное правило – соблюдение масштаба, поскольку потом показатели переносятся на потолочную поверхность.
Определяется желаемая конфигурация. Для этого целесообразно ознакомиться с существующими вариантами.
При создании фигурных конструкций на чертеже или эскизе прописываются все возможные размеры и радиусы закругления фигур по секторам
Рассчитываются габариты создаваемой фигуры. На этом этапе нужно построить каждый сегмент.
Согласно получившейся композиции отмечается размещение деталей каркаса, сразу продумывается расположение скрытой и открытой подсветки.
Помимо общего эскиза орнамента, необходимо прорисовать схему металлокаркаса с указанием расположения и шага профилей
Итоговая структура переносится на план помещения для подгонки под предметы интерьера. Если есть возможность, то составляется графическая проекция.
Далее требуется начертить чистовой вариант, который будет включать все нюансы.

Процедуры рекомендуется осуществлять последовательно и без спешки, чтобы избежать ошибок.

Обшивка гипсокартоном и отделочные работы

ГКЛ на практике часто подразделяют на три основных типа:

арочные (толщина 6,5 мм);
потолочные (толщина 9,5 мм);
стеновые (толщина 12,5 мм).

Потолочный назван так потому, что он тоньше и, соответственно, легче стенового. Поэтому с ним будет меньше хлопот. Обшить двухъярусный потолок из гипсокартона не очень сложно. Много времени и терпения займут лишь волнистые линии, здесь будет трудно без опыта работы с ГКЛ. Но не зря говорят: «Не боги горшки обжигают». Полоса арочного гипсокартона толщиной 6,5 мм хорошо поддается изгибу.

Делать это можно двумя способами. При первом способе на полосе из ГКЛ делаются разрезы поперек. При этом внешняя сторона полоски остается целой. Чем круче радиус закругления, тем ближе друг к другу эти разрезы расположены.

Надрезы листа для изгибания сухим методом

Затем полосу прикручивают на место шурупами по гипсу с мелким шагом витков. Этот способ применяют для обшива небольшой ширины, например, волнистого перепада между уровнями. Для наружных радиусов прорезь в гипсокартоне делается не прямой, а V-образной.

Изгибание с фрезеровкой, позволяет создать более плавный изгиб

Недостатком данного способа является отсутствие плавности радиуса. Для придания четкости кривизне поверхность придется тщательно зашпаклевать.

Второй способ заключается в следующем. Одну из сторон листа нужной ширины как можно чаще прокалывают кончиком строительного ножа. Затем поверхность картона смачивается водой. Желательно поместить полоску на изогнутую поверхность так, чтобы она прогнулась немного под собственным весом. Когда гипс слегка отсыреет, пластину устанавливают на место, постепенно изгибая и фиксируя шурупами. Естественно, снаружи должен быть неповрежденная сторона полосы. Линия изгиба получится плавной, но монтаж займет больше времени. Подробно про изгибание листа гипсокартона.

Простой двухуровневый потолок из гипсокартона обшивается достаточно быстро. Есть несколько моментов, которые нужно знать при работе с гипсокартоном:

между листами должен оставаться зазор в 1-2 мм для компенсации возможных подвижек из-за перепада температуры и влажности в помещении;
если лист гипсокартона разрезан, на кромке нужно сделать фаску ножом или специальным рубанком;
стыковать ГКЛ надо только на середине профиля – это обеспечит надежное крепление листа;
шляпка шурупа слегка утапливается в поверхность гипса для последующей штукатурки;
расстояние между шурупами при крепеже 30-35 см, а до кромки листа – 2 см.

Поверхность смонтированный гипсокартона и швы стыков грунтуются. Шпаклюют специальной шпаклевкой для швов.

После высыхания швы затираются тонким слоем шпаклевки. На мокрый слой накладывают специальную ленту и утапливают её шпателем в грунтовку. Шляпки шурупов также шпаклюются. В последнюю очередь прорезаются отверстия под светильники.

Так выглядит двухярусный потолок, подготовленный для финишной отделки

На этом монтаж двухуровнего потолка из гипсокартона завершен. Финишная отделка зависит от выбранного материала. Обычно поверхность покрывают несколькими слоями шпаклевки, зачищают сеточками до получения идеально ровной поверхности и красят водоэмульсионными красками с добавлением цветного колера. Возможна поклейка различных материалов для потолка и 3д фотообоев, обтяжка материей. Всё зависит от вашей фантазии.

Предварительные работы – эскиз и разметка

Проработаем дизайн. Подготовительные работы следуют начинать с эскиза будущего многоуровневого потолка. Идеи можно изобразить своими руками или найти фото в интернете.

Изобразите в масштабе комнату, нанесите на ней окна и двери, соблюдая пропорции расстояния от стен. Отдельно нарисуйте и вырежьте эскизы мебели с тем же масштабом.

Просмотрите фото и видео различных интерьеров, подберите, какие варианты потолка вам понравились и могут быть реализованы в вашем помещении.

Перемещайте макет мебели по чертежу комнаты, определитесь, какие зоны будут внутри помещения и проработайте дизайн каждой из них.

Определитесь, где будет потолочное электричество, в каких местах стоит подвести дополнительное стеновое.

Электроточки предусмотрите так, чтобы была возможность включать подсветку над разными зонами.

Фото:

Например, освещение игровой зоны производится автономно от зоны отдыха. Если помещение большое, то стоит даже над одной зоной продумать две или три интенсивности освещения.

Так, при включении первой половины светильников в комнате будет приглушенный свет, а яркое освещение достигается включением второй части. Эти моменты следует предусмотреть еще на этапе планирования.

Несколько вариантов можно зафиксировать на фото – работа будет сделана точнее, если есть четкое представление о том, какой результат ожидается.

Выполненный эскиз – это полный дизайн вашего многоуровневого потолка.

Когда эскиз закончен, можно приступать к разметке и начинать монтаж своими руками. Первым делом очищаем поверхность от побелки, плитки или обоев.

Видео:

Если старое покрытие отстает, то его необходимо счистить специальной щеткой.

Отделка, которая держится крепко, может оставаться, но обязательно нужно проверить, нет ли под ней трещин, которые, усугубляясь в дальнейшем, будут повреждать каркас нашего многоуровневого потолка.

Реечные

Потолки изготавливают из реек длиной 4-6 метров и шириной 8-15 см. Монтаж таких элементов осуществляют на предварительно подготовленный каркас для подвесного потолка. Так как рейки изготавливаются из специальных сплавов с особым покрытием, они отличаются большой прочностью. Зачастую, в качестве основного материала используется алюминий или сталь толщиной 0,5 мм.

Так как решетчатые и ячеистые потолки не заслужили особой популярности, то мы не будем останавливаться на них.

Приведенная выше классификация касается вида самих модулей, но каркасные потолки разделяют также по сложности самой конструкции.

Системы бывают:

простыми, то есть одноуровневыми;
сложными, многоуровневыми.

Далее мы будем рассматривать процесс того, как сделать каркас для двухуровнего потолка.

Составление схемы

Правильный план – залог отсутствия дефектов на конечной стадии работ. Алгоритм процесса:

Снимаются размеры основания и параметры стационарных предметов и объектов: дверных и оконных проемов, мебели, декоративных элементов, размещаемых выше середины комнаты.
Все данные отражаются на схеме. Главное правило – соблюдение масштаба, поскольку потом показатели переносятся на потолочную поверхность.
Определяется желаемая конфигурация. Для этого целесообразно ознакомиться с существующими вариантами.
Рассчитываются габариты создаваемой фигуры. На этом этапе нужно построить каждый сегмент.
Согласно получившейся композиции отмечается размещение деталей каркаса, сразу продумывается расположение скрытой и открытой подсветки.
Итоговая структура переносится на план помещения для подгонки под предметы интерьера. Если есть возможность, то составляется графическая проекция.
Далее требуется начертить чистовой вариант, который будет включать все нюансы.

Процедуры рекомендуется осуществлять последовательно и без спешки, чтобы избежать ошибок.

Крепление листов

Монтаж двухуровневого потолка из гипсокартона: первый уровень

Прикрепите листы гипсокартона к СД и УД профилям, а также к ребрам жесткости.
Стыки и швы проклейте армирующей лентой серпянкой.
Обработайте все швы специальной шпаклевкой.
Выведите электрические провода в местах расположения светильников.

Монтаж второго уровня

От потолка первого уровня отмерьте высоту второго уровня, карандашом прочертите горизонтальные линии.

Прикрепите УД – профиль по длине линии вдоль стены.
Если второй уровень предполагает определенный рисунок, то при помощи карандаша обозначьте его на потолке. Например, круг чертится с помощью того же карандаша, закрепленного на веревке, длина которой будет являться радиусом. Прикрепляете конец веревки в предполагаемый центр и проводите окружность.

Закрепите СД – профиль к первому уровню потолка по рисунку

Очень важно, чтобы основная часть профилей крепилась к ребрам жесткости предыдущего уровня. Поэтому этот нюанс нужно продумать заранее

Расположение ребер жесткости будет заметно по шляпкам саморезов.
Для того чтобы получить изогнутую часть профиля, надрежьте его при помощи ножниц по металлу, изогните в соответствии с требуемым рисунком.

Установите ребра жесткости для второго уровня саморезами таким же образом, как и для первого.

Сделайте разводку проводов для точечных светильников.

Выпилите из гипсокартона формы по рисунку, а затем пришейте их саморезами к профилю второго уровня.

Вырежьте для светильников отверстия необходимой окружности.
Для того, чтобы закрыть боковую изогнутую часть конструкции, вырежьте из гипсокартона полосу требуемого размера. Постепенно смачивая ее водой, плавно гните до нужного изгиба. Затем прикрепите полосу.

Установите светильники согласно инструкции по их установке.

Материалы и инструменты для гипсокартонных потолков

Во время процесса монтажа, необходимо тщательно следить за ровной поверхностью всей конструкции.

Как правило, обшивают потолки стандартными гипсокартонными листами.Этот строительный материал обладает хорошими изоляционными характеристиками, очень легок в обработке инструментами

Однако данное преимущество гипсокартона при неправильном хранении и транспортировке оказывается его существенным недостатком, и чтобы листы не ломались во время монтажа, с ними надо обращаться с особой осторожностью

В соответствии с назначением и техническими параметрами различают всего пять разновидностей гипсокартонных листов – стандартные, влагостойкие, гипсоволоконные, огнестойкие и влаго-огнестойкие. В большинстве случаев для монтажа одноуровневых потолков пользуются стандартными и влагостойкими гипсокартонными листами.

Для устройства такого потолка своими руками необходимы следующие профили и приспособления для каркаса:

основной потолочный профиль (ПП);
направляющий потолочный профиль (ППН);
прямой подвес;
удлинитель основного профиля;
соединитель типа “краб”;
дюбель-гвозди;
саморезы по металлу;
армированная лента (с ее помощью заделываются швы между ГКЛ).

Сделать качественный потолок своими руками можно, имея следующий набор инструментов:

перфоратор (ударная дрель);
шуруповерт;
молоток;
плоскогубцы;
ножницы по металлу;
насадки для перемешивания раствора;
сверла по бетону и металлу;
нож для гипсокартона;
стальной шпатель.

Преимущества гипсокартона в сравнении с оштукатуриванием

Гипсокартонные листы дают возможность легко выравнивать потолочные перекрытия практически любой степени искривления.

Известная издавна технология выравнивания потолков различными штукатурными смесями хорошо зарекомендовала себя в ремонтно-строительных работах. Однако только с началом производства гипсокартонных листов стали очевидны изъяны оштукатуривания даже руками опытных мастеров. К плюсам устройства потолков с использованием гипсокартона стоит отнести следующие:

Гипсокартонные листы дают возможность легко выравнивать потолочные перекрытия практически любой степени искривления. В то же время, на потолок можно наносить штукатурку слоем не более 15 мм.
Одноуровневые потолки из гипсокартона способны эффективно закрывать собой различные монтажные конструкции, основные и дополнительные коммуникации, в том числе электропроводку, вентиляционные и прочие трубы, различные балки.

В частности, можно устроить дополнительную тепло- и звукоизоляцию помещения. В этом случае комната станет уютнее, а раздражающий шум и звуки громкой музыки не будут проникать от соседей.
При монтаже одноуровневого потолка из гипсокартона отсутствует присущий традиционному оштукатуриванию “мокрый” этап. Таким образом, гипсокартон позволяет закончить устройство потолка гораздо быстрее, без длительного высыхания штукатурки.

Несмотря на некоторые недостатки, которые имеет данная технология (уменьшение высоты комнаты при установке подвесного гипсокартонного потолка, возможные трещины в месте стыка листов, сложность монтажа без помощника), в целом одноуровневые потолки из гипсокартона представляют собой отличный и несложный вариант для того, кто решит сделать ремонт своими силами. И поможет ему в этом знание материалов и инструментов, используемых в данной операции.

Отделка гипсокартонных потолков

Гипсокартонный потолок перед отделкой

После завершения установки двухуровневого потолка проверяют результат работ. Если все в порядке, переходят к финишной отделке готовой конструкции. Для шпаклевания и выравнивания декоративного потолка применяют сухие шпаклевочные смеси:

потолок грунтуют составом глубокого проникновения, уделяя пристальное внимание стыкам между соседними листами и углублениям от саморезов. Грунтовка улучшит сцепляющие свойства шпаклевки, защитит потолок от плесени;
по инструкции готовят раствор

Для размешивания целесообразно применять строительный миксер. Тогда масса будет однородной и без комков;
сначала составом заделывают углубления от саморезов и швы для предотвращения появления ржавчины и выравнивания поверхности. На стыки накладывают сетку-серпянку, сверху наносят слой шпаклевки маленьким шпателем, чтобы смесь закрыла только ленту;
далее шпаклюют весь потолок, используя широкий шпатель;
после того, как первый слой смеси просохнет, поверхность затирают мелкозернистой наждачной бумагой, закрепленной на строительную терку;
следующим этапом наносят тонким слоем финишную шпаклевку, снова оставляют для просушки;
повторно шлифуют и выравнивают потолочную поверхность, грунтуют.

Но такой тщательной подготовки гипсокартонный потолок требует только перед окрашиванием. Обои и декоративная штукатурка замаскируют незначительные изъяны и неглубокие трещины.

Установка точечных светильников

Осветительная система подвесных потолков позволяет разделить помещение на функциональные зоны. Для того, чтобы установить точечные светильники в гипсокартоне проделывают круглые отверстия. Для этих целей используют специальную насадку по дереву.

Как мы уже говорили, размещение осветительных приборов должно быть продумано заранее, это позволит вам подготовить электропроводку. Через отверстия наружу вытягивают концы электрической проводки. Далее провода соединяют с точечными светильниками, которые вставляются в отверстие. Специальный тип крепления таких осветительных приборов надежно фиксирует лампу, не давая ей вывалиться из плоскости потолка.
