Установка светильников в подвесной потолок

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

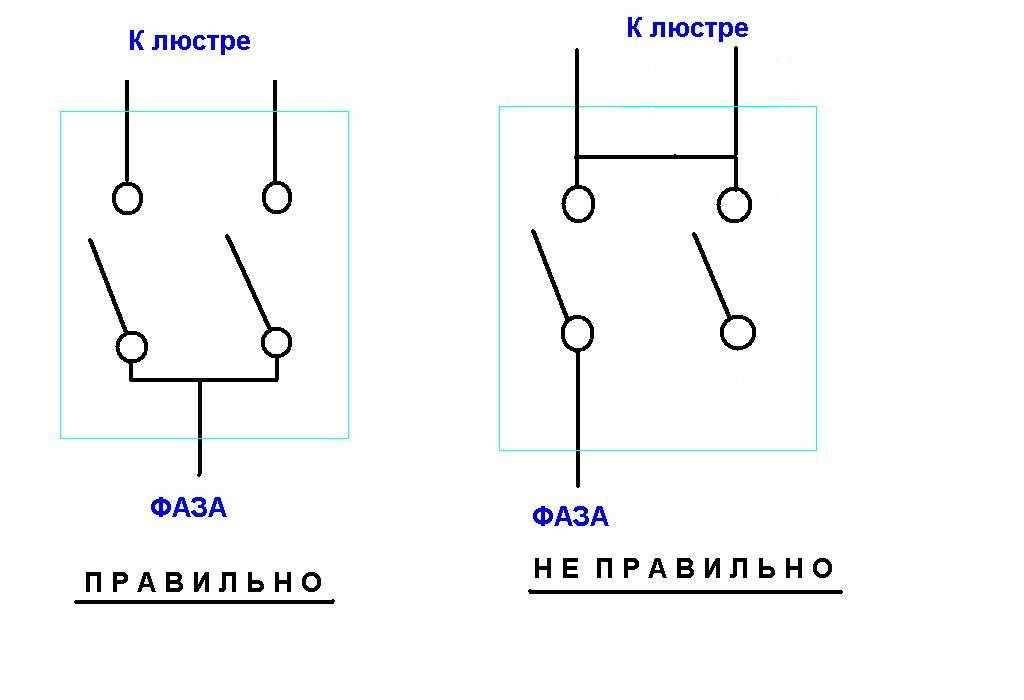

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение. То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему. Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза. При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Определяемся с местом монтажа

Абсолютно любой вид строительных работ должен начинаться с тщательного планирования на бумаге или другим доступным способом. Многие заказчики предпочитают экономить на статье расходов, поэтому уже после выполнения части работ видны дефекты и недоработки.

Если речь идет об установке точечных светильников, то существует перечень привычных мест, где они чаще устанавливаются:

• Над спальным местом;
• Над рабочей зоной;
• В зоне отдыха и месте для чтения;
• На кухне или комнате над столами.

Установка люстры отличается от монтажа точечных светильников – делают абсолютно другие вещи, которые со стороны кажутся похожими. Для точечного светильника проводка может быть выведена непосредственно от распределительного щитка в доме или квартире. Можно также запитать данный вид освещения от розетки.

Это интересно: Технические хитрости бытовых розеток: разбираемся в сути

Как крепить встроенные лампочки на натяжном потолке?

Главное, правильно подобрать лампы с подходящими характеристиками. Светильники можно расположить так же, как и в случае с гипсокартонными конструкциями. Материал потолка тоже оказывает влияние на выбор тех или иных вариантов изделий. К примеру, для традиционной плёнки ПВХ лампы накаливания не подходят.

При отсутствии центрального освещения нужно использовать более мощные конструкции. Хорошо, если поддерживается поворот. Подбор правильного тона позволит создать гармоничный вид освещения.

Рекомендуется устанавливать диммеры, позволяющие регулировать уровень яркости.

Как установить выше уровня натяжного потолка?

В таком случае свечение будет идти непосредственно от потолка. Очень красиво выглядит. Но КПД от устройств задействовано не полностью. Часть энергии распространяется выше потолка, не попадает в комнату.

Демонтаж потолочного полотна в любом случае станет необходимым шагом. Задача упрощается, только если использована форма клиньев. Сам материал нужно немного нагреть перед тем, как завершить монтаж.

Крепёж на одном уровне

Главное, предусмотреть дополнительные места для крепления, материал может не выдержать веса изделий. Такой вариант установки прост: достаточно использовать стандартные соединительные элементы вроде крючков и тому подобных вариантов.

Как закрепить ниже уровня натяжного потолка?

В данном случае рассеивание света максимальное. Но с мощностью и слоем тока могут возникать определённые проблемы. У любой лампочки будет ограничение по мощности: допустимо использовать показатели до 35 Ватт и меньше. Напряжение не должно превышать 220 В. В связи с этим применяют трансформаторы.

Сборка

На сегодняшний день рынок осветительных приборов может похвастать невероятно богатым ассортиментом. Светодиодные светильники можно приобрести практически в любом строительном магазине, или же в магазине с бытовой электротехникой. Собрать светильник достаточно просто – но перед этим нужно определиться с желаемым типом освещения, ведь широкий ассортимент говорит о разнообразии характеристик.

Основная классификация светодиодных светильников включает в себя следующие группы приборов:

• Линейные;
• Потолочные;
• Настенные;
• Промышленные;
• Прожекторы;
• Подводные;
• Контроллеры.

Стоит рассмотреть несколько наиболее распространенных видов светильников, чтобы понимать, о чем идет речь:

1. Светодиодные ленты . Такое освещение лучше всего подходит для коридора, где особенной необходимости в точечных светильниках нет. Светодиодные ленты продаются в сборе. На одной стороне изделия располагается заглушка, а на другой – провода, которые подключаются к питанию. Разумеется, блок питания должен соответствовать мощности ленты, а при подключении нужно следить за полярностью проводов. Недостатком таких устройств является высокая степень нагрева, из-за чего их нельзя устанавливать в узких каналах с плохой вентиляцией.
2. Точечные светильники . Поскольку светодиодных лент недостаточно для полноценного освещения больших помещений, в них приходится использовать точечные осветительные приборы. Такие устройства располагаются на стенах или потолке, причем нередко их немного наклоняют, чтобы создать наиболее комфортное освещение. Подбирая такие приборы, нужно очень хорошо рассчитать всю электросеть, чтобы ее отдельные элементы соответствовали друг другу.
3. Светильники с датчиками движения . По большому счету, это всего лишь модификация обычных светодиодных ламп. В таких устройствах имеются датчики, отслеживающие движение и запускающие освещение только в то время, когда это необходимо. Такие устройства, во-первых, очень хорошо подходят для освещения участков, где постоянный свет не требуется, а во-вторых, имеют более высокий рабочий ресурс за счет значительно меньшего времени работы.
4. Собранные светильники с радиаторами . Пожалуй, самый удобный вид устройств – готовые светильники не предполагают сборки. Обычно такие приборы покупают при отсутствии опыта или знаний, необходимых для самостоятельной сборки всех элементов устройства.

Впрочем, если все же есть необходимость собирать светильник самостоятельно, то нужно приобрести весь комплект деталей и приступать к работе. Сначала нужно к радиатору, покрытому термопастой, прикрепить светодиод (или светодиоды, если радиатор рассчитан на несколько ламп). При сборке нужно обязательно следовать инструкции и всегда следить за тем, чтобы мощность устанавливаемых светодиодов соответствовала мощности остальных элементов системы.

Особенности монтажа

Подключение точечных светильников – это процесс, который включает в себя не только правильно выбранную схему включения, но и ряд технологических этапов, которые имеют прямую зависимость от условий их монтажа.

Точечные светильники в натяжных потолках

Довольно часто монтируют натяжные потолки с применением освещения на основе точечных светильников. Перед процессом монтажа потолка необходимо заранее выполнить все подготовительные работы, которые включают также монтаж самих светильников. Другими словами, необходимо не только подключить светильники, но и испытать все освещение в действии.

Подготовлено к установке натяжных потолков

Монтаж таких потолков осуществляется при отключении схемы, при этом вынимаются лампы освещения, а также детали, которые боятся высокой температуры. Как правило, натяжные потолки монтируют специалисты, они же и прорезают в потолке все нужные отверстия, а также устанавливают дополнительные элементы.

Точечные светильники в гипсокартонных системах

В последнее время гипсокартонные системы довольно часто используются для выравнивания потолков, а также для монтажа потолков при строительстве с нуля. Особенность гипсокартонных систем заключается в их высоких эксплуатационных характеристиках и ремонтопригодности, чего не скажешь, например, о натяжных потолках. Технология монтажа точечных светильников несколько другая, хотя до монтажа гипсокартона проводка должна быть разведена и испытана на работоспособность, чтобы затем не пришлось искать «концы». Основная задача – это определение мест, где будут прорезаться отверстия в гипсокартоне под светильники. Вырезав отверстия, находят концы проводов, после чего эти концы вытаскиваются наружу. Еще один важный момент – следует всегда подумать о дополнительных сантиметрах провода, так как их избыток всегда можно спрятать под потолок, а недостаток – это всегда проблема.

Если необходима установка преобразователя

В случае с гипсокартоном, возможен вариант, когда провода разводятся после монтажа гипсокартона. Лучше это сделать до шпаклевки потолка и вообще до отделочных работ. К сожалению, такой подход возможен, если светильники находятся на небольшом удалении друг от друга. Проблемы с разводкой проводок могут возникнуть, если потолок деревянный и разводку необходимо выполнять по всем правилам пожарной безопасности. Для этого используются специальные негорючие материалы и лучше из металла.

Как подключить точечные светильники

Одним из самых распространенных типов светодиодных светильников, устанавливаемых на потолочную поверхность, являются точечные модели. Их монтаж может осуществляться несколькими методами:

1. Подвесным.
2. Накладным.
3. Встраиваемым.

Первые два варианта лучше всего подходят, когда потолок в помещении выполнен из труднообрабатываемого монолитного материала, например, железобетона. Встраиваемый, напротив, идеален для натяжной или подвесной конструкции.

В зависимости от материала потолочной поверхности, его особенностей и толщины применяются следующие способы монтажа светодиодных светильников:

1. Для плит-перекрытий на монолитной железобетонной основе – крепежная проволоки, крюки и скобы. Подходит для навесного монтажа светильника. Фиксация приспособления в материал осуществляется посредством специальных анкеров и дюбелей.
2. Для основания небольшого сечения – фиксирующие элементы с закреплением на внешней стороне. Чтобы подвесить светильник, потолок просверливается насквозь, в отверстие вставляются крюки с упорными пластинами или болты с аналогичными шайбами (где это возможно).
3. Для деревянных плоскостей – крюк с резьбой.
4. Для подвесных вариантов – система монтажных переходников, расположенных под материалом (гипсокартоном, ПВХ-панелями или пленками и тканями).

Как правило, точечные светильники устанавливают не по одному, а сразу в цепочку в соответствии со схемой:

При выборе варианта монтажа в подвесной или натяжной потолок прежде всего устанавливается проводка, драйвера и управляющая аппаратура в местах с хорошей вентиляцией. Затем в соответствии с расположением монтажных переходников и отверстий под светодиодные светильники подвешивается и сам материал. После этого устанавливаются приборы освещения.

Как правильно подключить люстру самому: руководство и схемы

При монтаже люстры можно столкнуться с некоторыми нюансами. Поэтому стоит изучить строение электрического прибора. Когда из потолка выходит лишь два провода, так же, как и из люстры, никаких проблем с подключением не возникает – все просто. Но если идут по три провода, значит какая-то группа лампочек включается отдельно. И здесь следует разобраться, какие провода соединять друг с другом.

Отдельно нужно знать, как подключить китайскую люстру, поскольку светильники из Китая в продаже чаще всего. Они красивы и стоят не дорого. Однако качество уступает европейскому. Подключение китайской люстры осуществляется по той схеме, что нарисована на панели контроллера.

К одноклавишному (одинарному) выключателю

Подключить правильно люстру на один выключатель несложно.

Просто соединяют два провода, идущие из потолка при помощи клемм или клеммной колодки.

Схема подключения люстры очень проста.

Схема подключения к одноклавишному выключателю

Не делайте «скрутки». Даже временно. Это довольно небезопасно. Лучше сразу все собрать правильно.

С двумя проводами, если на потолке 3 провода к двойному выключателю

Чаще приходится иметь дело с тремя проводами, идущими с потолка. А выключатель – на две клавиши. Вначале надо разобраться, где общий главный провод. Это не трудно сделать, если использовать индикатор фазы. Надо включить две имеющиеся клавиши и по порядку коснуться проводов, применяя отвертку с индикатором. Коснувшись к общему проводу, можно увидеть, что индикатор не загорелся. Провод без свечения общий.

Можно определить общий провод и без индикатора, путем соединения проводов и контрольном включении клавиш выключателя. Но с индикатором быстрее.

Схема подключения люстры с 2 проводами к 3 проводникам на потолке

С тремя проводами к многоклавишному выключателю

Если имеется многоклавишный выключатель, к которому надо присоединить светильник с тремя отдельными лампами, надо следовать схеме.

Схема для светильника с тремя проводами к многоклавишному выключателю

Такое соединение встречается довольно часто. В коридоре стоит трехклавишный выключатель — для кухни, туалета, ванной.

Как подсоединить люстру к блоку выключателя с розеткой

Иногда требуется, чтобы выключатель был совмещен с действующей розеткой. При этом выключатель может быть двух-трехклавишным при наличии 3-5-рожковой люстры. Надо строго придерживаться такой схемы.

Схема подключения к блоку выключателя с розеткой

Схема подключения люстры с 4 и более проводами к трехжильному кабелю на потолке

Некоторые люстры предполагают включение лампочек группами. Можно включить все, а можно лишь часть. В этом случае выключатель должен быть с двумя и более клавишами. Подключение пятирожковой люстры в таком случае ровно такое же, как и схема для трехрожкового светильника. Из трех проводов, идущих с потолка, выбрать надо общий. К нему присоединяют по одному отдельному проводу из тех пар, что идут от каждого из патронов.

Те два провода, что остались, присоединяют к свободным проводам, исходящих из патронов в люстре.

Схема для двухклавишного выключателя

Как подключить светодиодную люстру

Такие люстры имеют контроллер, позволяющий переключать светильник на разные режимы. Управлять режимами помогает пульт. Подключить сначала надо общий провод из потолка с проводом на светильнике. Два полученных конца проводов присоединить с помощью клемм N и L к пульту, а оставшийся провод к выходной клемме. Потолочные провода присоединяют к самой люстре: один – к сдвоенному проводу, другой – к одиночному. Соединяют меж собой заземление. Люстра крепится к потолку и можно проверять ее работоспособность.

Подключение люстры со стационарным пультом

Как правильно подвесить и подключить к проводке люстру с галогенными лампами

Люстру с галогеновыми лампами нельзя подключать к обычной сети в 220 Вт. Нужны трансформаторы для понижения напряжения. Зато такие светильники безопасны даже во влажных помещениях. Схема подключения такого осветительного прибора отличается.

Подключение через трансформаторы для галогенных ламп

Лампы всегда подключаются параллельно друг к другу в отличие от елочной гирлянды.

Трансформаторы имеют определенную мощность. Если источника света будет больше, чем может поддержать трансформатор, лампочки будут гореть тускло и трансформаторы быстро выдут из строя.

Использование энергосберегающих ламп в люстрах для натяжного потолка

К энергосберегающим источникам света относятся люминесцентные лампы со встроенным балластом. Они отличаются повышенным КПД, поэтому нагревание таких ламп довольно слабое. Но такие выгодные источники света имеют один значимый недостаток: колба лампы заполнена ртутью. Следовательно, при повреждении колбы люди и животные должны удалиться из помещения, а ртутные пары собраны в специальные контейнеры. По истечению срока службы энергосберегающей лампы ее следует отнести в специализированные пункты приема, а не выбрасывать в мусорное ведро.

В люстры для натяжных потолочных конструкций, включая приборы освещения с рожками, направленными вверх, можно устанавливать энергосберегающие лампы любой мощности. Их расположение относительно натянутого полотна также может быть любым. Ограничением по использованию таких источников света является повышенная влажность в помещении. В таких условиях энергосберегающие лампы очень быстро выходят из строя.

Установка на потолок

Монтаж светодиодных потолочных светильников возможен практически в любых помещениях. Даже для комнат со стабильно высокой влажностью можно найти подходящие изделия. Пожалуй, единственным ограничением является нагрев светодиодов, из-за которого его настоятельно не рекомендуется устанавливать на кухнях прямо возле плиты – регулярное воздействие высокой температуры существенно снизит срок службы освещения.

Установка светодиодных светильников может меняться в зависимости от конкретных условий – например, в случае с натяжным потолком элементы нужно устанавливать в такой последовательности:

• Сначала ножки крепятся к потолку;
• Потом монтируется стойка;
• Дальше устанавливается защитное и термоизолирующее кольцо, между которыми и располагается полотно натяжного потолка;
• В последнюю очередь монтируется сам светильник.

Электрическая схема для подключения светильника

Определив место, где будут находиться светильники, нужно нарисовать схему проводки, сначала на бумаге, а затем и на стенах. Если планируется монтировать освещение по первому или второму варианту, тогда проводку нужно вести:

• фазу от выключателя,
• нулевой провод и заземление взять от распределительной коробки.

Сами светильники включаются параллельно люстре и друг другу.

Если светильники должны работать автономно, по третьему варианту, тогда всю проводку нужно вести от распределительной коробки. Выключатель помещается в линию фазы. Нулевой провод и заземление идут к каждому прибору. Если выключатель двухсекционный, на обе секции можно подать напряжение от одной фазы.

Провода нужно прокладывать по каркасу конструкции, к которой будут крепиться светильники. Делать это нужно таким образом, чтобы потом в провода не попасть дрелью или саморезом, т.е разводку нужно хорошо продумать и вести её по таким местам, где уже не будет больше никаких работ. Кроме того, рекомендуется провода протянуть в специальную гофру, чтобы они нигде не касались металла.

Схема со светильниками на 12 В

Если планируется использовать светильники на 12 В, тогда необходим понижающий трансформатор. В этом случае, хочешь не хочешь, придётся монтировать отдельную линию электропроводки, не соединённую с проводами центральной люстры, с отдельным выключателем. Выключатель ставится перед трансформатором. Сам трансформатор можно установить среди конструкций навесного потолка, который тем и хорош, что позволяет спрятать все инженерные коммуникации.

Но тут есть тонкость. Чем длиннее будет провод, тем больше на нём падение напряжения, и тем тусклее будет светить лампочка. Последовательное включение таких светильников по этой причине просто невозможно. Но параллельное включение тоже не спасает. Чтобы выйти из этой ситуации, можно подбирать сечение провода: чем длиннее провод, тем он должен быть толще.

Есть другой вариант: все провода к каждому светильнику сделать одной длины. В этом случае кое-где они лягут петлями, зато светить лампочки во всех местах будут одинаково.

Где брать заземление, чтобы подключить светильник

Сейчас большинство электроприборов выпускается с клеммой заземления. В новых домах вся электропроводка так же делается с заземлением. Но в старых домах его нет. По старым советским стандартам заземление, не мудрствуя лукаво, замыкали на нулевой провод. Поэтому если проводка делается в старом доме, без третьего провода в розетках, следует поступать точно так же: замыкать землю на ноль.

Только не нужно подключать заземление к ванне или батарее отопления. Это ещё допустимо в частном доме, хотя лучше всё-таки и там сделать специальное заземление. Но в многоквартирном доме такое соединение просто опасно.

Представьте, что из-за перепада напряжения несколько электроприборов в доме пробило на трубы. Какой ток по ним потечёт в этом случае? В какую схему соединятся все подключенные и заземлённые (точнее, «затрубленные») приборы? Этого точно никто не скажет, но лучше и не пробовать. Если в проводке вашей квартиры нет жёлто-зелёного провода (именно такими цветами сейчас обозначается заземление), зануляйте землю.

Если разобраться в процессе сложно, в интернете есть множество видео о порядке и способе установки светильника со всевозможными подробностями. Рекомендуем вам ознакомиться с одним из них. Главное — работать тщательно и аккуратно и, конечно, не забывать о безопасности!

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

• Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).

• Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.

  Способы реализации параллельного подключения

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.
