Как произвести расчет вальмовой крыши + онлайн калькулятор с чертежами и фото

Стропильная система

Технические параметры

Давайте изучим горизонтальную проекцию и основные элементы стропильной системы.

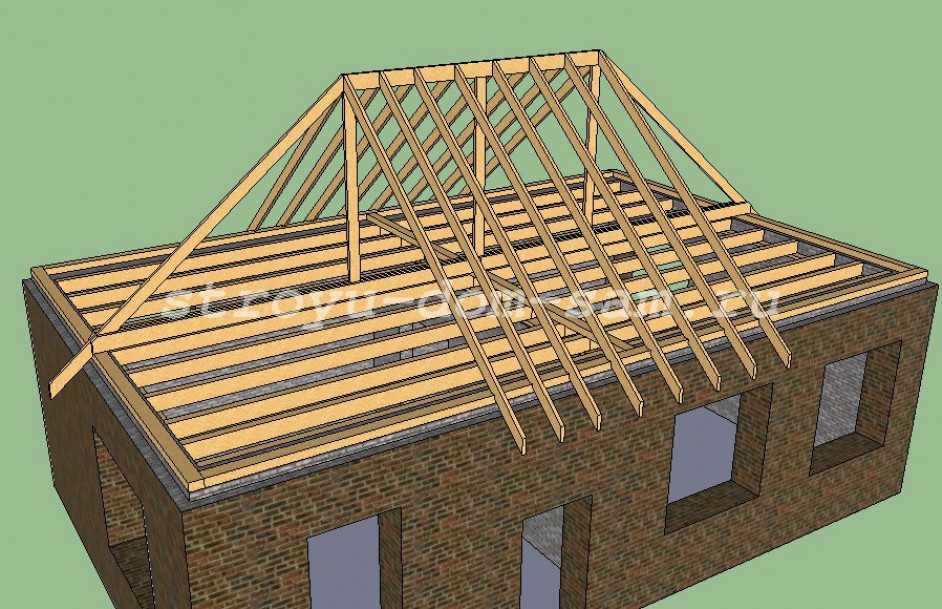

Стропильная система вальмовой крыши.

Какие функции выполняет каждый элемент?

Иллюстрация	Описание
	Мауэрлат. Опоясывает дом по периметру и служит для крепления нижнего края стропил.
	Лежень и установленные на него стойки являются основой для конька, воспринимают нагрузку от собственно кровли, снега, а также ветровое давление. Лежень необходим в том случае, если перекрытие между жилым помещением и чердаком использует деревянные балки перекрытия. Он распределяет нагрузку от массы кровли и лежащего на ней снега по всем балкам.
	Установка стоек непосредственно на балку снежной зимой может вызвать ее прогиб и даже разрушение. Стойки соединяются с лежнем и коньком оцинкованным уголком. Вот типичные сечения элементов, на которых собирается крыша: Лежень, стойки — 150х150 мм; Конек — 200х100 мм. Доска конькового прогона устанавливается на стойки в вертикальном положении: в этом случае ее несущая способность больше. Для фиксации стоек и конька своими руками до монтажа стропил используются временные укосы.
	Накосные стропила соединяют края конька с углами дома. На них опираются верхним концом нарожники — стропила вальмы. На верхней обвязке стропило обрезается под косым углом и соединяется с ним уже знакомым нам крепежом — оцинкованным уголком. Аналогично монтируется соединение диагональных стропил с мауэрлатом. Накосные стропила усиливаются промежуточными стойками — шпренгелями, опирающимися на балки или укос, установленный по диагонали между брусьями мауэрлата. Примыкание нарожных стропил к накосным выполняется так же, как примыкание боковых стропил к коньку.

Расчет

Как вычислить длину бруса для стропил? Давайте еще раз посмотрим чертеж крыши без несущих стен и разобьем ее стропильную систему на простые геометрические фигуры — прямоугольные треугольники.

Для простого расчета стропил крыша разбивается на простые геометрические фигуры.

1. Один катет треугольника с боковыми стропилами в качестве гипотенузы будет равным высоте конька, второй — половине ширины крыши;
2. Для накосных стропил длина катетов равна высоте конька и расстоянию по горизонтали от края конька до угла здания.

Теорема Пифагора поможет вычислить длину центральных стропил.

Сечение стропил определяется их длиной:

Длина стропильной ноги, м	Сечение, мм
3	180х40, 160х60, 140х80
4	200х60, 180х80
5	220х80

Использование замерной рейки облегчает работы на кровле.

Эскиз крыши

Прежде чем приступать к монтажу кровельной конструкции рекомендуем выполнить ее эскиз в масштабе. Этот эскиз будет своего рода макетом и инструкцией по созданию вальмовой крыши:

• Рисуем дом в двух проекция (анфас и профиль) соблюдая все пропорции в масштабе;
• Отмечаем на проекции анфас высоту конька и выбранный угол скатов;
• Определяемся с длиной конькового прогона на проекции дома в профиль;
• На схемах наносим шаг стропил, вычерчиваем все стропильные ноги;
• Дополняем эскиз необходимыми отметками для усиливающих элементов системы.

Данный эскиз не только поможет визуализировать будущую кровлю, но и станет своеобразной инструкцией по ее возведению. Кроме того, данный чертеж поможет определиться с необходимым количеством строительных материалов.

Расчет покрытия кровли

Чтобы расчеты кровельного материала были как можно точнее, их обычно проводят после установки стропильной системы.

Только после завершения сбора конструкции можно определяться с более подходящим материалом для покрытия кровли.

Выбирают материал, взяв во внимания погодные условия на местности, количество осадков и располагающих для строительства финансов.

Кроме этого, количество материала всегда больше, чем площадь крыши.

Помимо того, что уложенные материалы для тепло-, паро- и гидроизоляции влияют на это значение, прибавку дает и способ укладки материала, который проводят зачастую внахлест.

Дополнительно на количество кровельного материала влияет наличие добавочных элементов.

Во всех расчетах вам поможет калькулятор вальмовой крыши — онлайн.

ОСТОРОЖНО!
Некоторые виды кровельного материала нуждаются в обустройстве дополнительной обрешеткой сплошной укладки. Это увеличивает затраты на строительство

К такому материалу можно отнести черепицу на мягком основании.

Последний нюанс, который стоит учитывать – это количество потерь материала. Учитывая устройство вальмовой разновидности конструкции, которая представлена трапециевидными и треугольными скатами, необходим раскрой материала.

В таком процессе теряется около 30 %. Оптимальным решением, позволяющим избежать столь больших потерь, является использование черепицы битумного типа или штучного материала для кровли.

Стандартный принцип расчета количества кровельного материала:

• Рассчитывается площадь общего покрытия крыши;
• Делится на площадь одного листа материала;
• При этом учитывается не полная площадь материала для кровли, а на полезную его часть, т.е. на ту, которая покрывает поверхность. Для этого вычитают из общей площади материала расстояние, которое уходит на стыковку и нахлесты. Обычно такое значение равно 15 см.

Для более ясного представления о расчетах, можно рассмотреть два примера с использованием различного типа кровельного материала: шифер и металлочерепица.

Для шифера пример расчета следующий:

1. Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м2.
2. Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м2.
3. Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м2 то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.

Пример расчета для металлочерепицы:

1. Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.
2. Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.
3. После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.

Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.

Калькулятор расчета крыши

Вальмовая крыша

Важными в чертежах четырехскатной вальмовой крыши являются узлы соединений основных элементов конструкций:

•  Крепление диагональных и рядовых стропил к мауэрлату;
•  Соединение концов конька с балками;
•  Крепление кобылки к стропильной ноге. При ее отсутствии – детализация на чертеже запила доски для соединения с мауэрлатом.
•  Установка нарожников.

Следующим этапом в проектировании четырехскатной вальмовой крыши будет нанесение слуховых или мансардных окон, отверстий вентиляционных труб, дымоходов на чертеж. Эти проемы в каркасе обрамляют деревянными брусками. Кровля укладывается на «пирог» из теплоизоляции. На балки натягивается пароизоляционная пленка, поверх нее устанавливают крепление обрешетки. Укладывается утеплитель, а следом за ним – рейки контробрешетки. Завершающий этап зависит от кровельного материала.

Конструкция

На четырехскатную крышу здания помимо постоянной нагрузки от кровли, каркаса и утеплителя воздействует ветер и осадки. От максимального количества снега, выпадающего зимой в регионе строительства, зависят такие показатели:

•  Тип кровельного материала, следовательно, и вид обрешетки;
•  Размер сечения бруса;
•  Количество поддерживающих элементов в конструкции.

Расчет постоянной нагрузки G на четырехскатную крышу производится путем сложения веса всех материалов в кровельном пироге на 1 кв.м. Полученное значение по СНИПу необходимо умножить на коэффициент 1,1 для запаса прочности.

Ветровая нагрузка рассчитывается по формуле: W=Wo×k×с,

где Wo – ветровое давление, которое можно взять из справочника для определенной местности;

k – коэффициент, учитывающий изменение по высоте ветрового давления;

с – коэффициент аэродинамический (принимаем равным 0,8).

Формула расчета снеговой нагрузки представляет собой значение из справочника для города постройки, умноженного на коэффициент, зависящий от уклона скатов. Дальнейший расчет покажет подходящее сечение балки для каркаса четырехскатной вальмовой крыши, а также необходимость укрепления конструкции дополнительной опорой.

Полученные нагрузки стоит сложить и умножить на грузовую площадь стропильной ноги. Чтобы узнать линейную распределенную нагрузку по длине балки, необходимо будет поделить полученное значение суммарной нагрузки на длину элемента.

Расчет площади скатов вальмовой крыши

Чтобы составить смету кровли, необходимо знать, сколько понадобится материала. Для этого «разбивают» четырехскатную крышу на плоские геометрические фигуры и вычисляют площадь каждой из них. Исходные данные берут из чертежей: высоту конька или углы наклона, расстояние между стеной и свесом, габариты здания.

Для простой шатровой четырехскатной крыши делают расчет площади одного равнобедренного треугольника и умножают полученное значение на 4. Следует учитывать, что посчитать площадь от конька до карниза на чертеже с точностью до кв.см – невозможно. Расчетами определяют приближенное количество материала.

В примере ниже чертеж и расчет четырехскатной шатровой крыши с длиной свеса крыши в 1 метр, углом уклона 50°для здания со стенами размерами 5,25м.

Конструктивные особенности

Стропильная система вальмовой кровли представляет собой 4-х скатную конструкцию из основных и усиливающих элементов. В классическом исполнении она имеет два основных ската трапециевидной формы и две торцевых вальмы в виде треугольников.

Полувальмовая крыша Существуют разновидности — полувальмовая, вальмово-фронтонная и шатровая. Их стропильные системы выстраиваются на основе базовой схемы, о которой пойдет речь дальше.

К несущему каркасу крепится обрешетка, служащая основанием для защитно-декоративного покрытия. В теплых кровлях в состав кровельного пирога вводится утеплитель, гидро- и пароизоляция.

Как правило, вальмовая крыша устанавливается на балочную «паутину». Она увеличивает жесткость конструкции и является одновременно перекрытием верхнего этажа.

Основные элементы каркаса

Чтобы провести расчет, необходимо точно определить положение каждого элемента системы и принцип его работы:

• Мауэрлат — горизонтальный мощный брус для опирания стропил. Он расположен по всему периметру дома и внутренним несущим стенам. Передает нагрузку на опоры. Его жестко крепят с отступом от внешней плоскости стен.
• Коньковый прогон — балка, расположенная в самой верхней точке крыши. На нее опираются стропила скатов. Придает устойчивость системе.
• Центральные основные стропила — наклонные несущие элементы кровли, воспринимают нагрузку от веса кровли и погодных явлений. Связывают концы конька и мауэрлат на боковых стенах.
• Центральные вальмовые стропила — соединяют коньковый прогон и мауэрлат на торцевых стенах.
• Диагональные стропила — опираются верхним концом на конек, а нижним — на углы дома. Их еще называют угловые, накосные или ендовые. В классических крышах их 4.
• Промежуточные стропила — расположены между центральными с одинаковым шагом.
• Укороченные стропила, нарожники — опираются на диагональные стропильные ноги и мауэрлат. Их длина уменьшается по мере приближения к углу здания.

Усиливающие элементы

Основные составляющие несущего каркаса усиливаются жесткими связями. Они скрепляют элементы воедино, перераспределяют усилия в стропильной системе.

Это:

• Стойки — подпирают коньковый прогон. Устанавливаются вертикально на лежень или балочную систему.
• Ригели, затяжки — могут располагаться в нижнем поясе в виде «балочной паутины» или связывать стропила по верху. В последнем случае используются как перекрытие для чердачного помещения и подшивки потолка.
• Укосы, раскосы — применяются при длине стропил более 4,5 м для увеличения жесткости и снижения прогибов. За счет перераспределения усилий позволяют уменьшить сечение основных несущих элементов.
• Шпренгель — диагональная балка, расположенная в углах строения.

• Предназначена для опирания стоек для накосных стропил.
• Кобылки — элементы, удлиняющие стропильные ноги при их недостаточной длине. Устанавливаются для организации карнизного свеса, имеют меньшее сечение, чем стропильные ноги.
• Ветровая доска — крепится внутри системы и служит для сопротивления деформациям от сильных порывов ветра.

Жесткий элемент из 2 стропил, ригеля, стойки и подкосов называется фермой. При монтаже такие конструкции устанавливаются на мауэрлат и скрепляются между собой прогонами.

Простые и сложные виды вальмовых кровель

Самая простая вальмовая крыша – это четырехскатная система, где фронтальные склоны имеют форму трапеций, а торцевые выполнены в виде треугольников. Скаты-треугольники носят названия “вальмы”, они берут свое начало у торцевого карниза и простираются до краев конька. В ходе сооружения такой конструкции используют систему наслонных и накосных стропил – приемы позаимствованы из схем, по которым возводят двухскатные и четырехскатные кровли.

Конструкция полувальмовой крыши образуется из двух элементов обычной двухскатки и двух вальм. Карнизы последних, как правило, располагаются намного выше фронтальных. Отличительной особенностью данного типа сооружения является отсутствие острых выступов. Такие крыши получили распространение в регионах с сильными ветрами. Если дом строится в местности, для которой характерны обильные снегопады, то скаты полувальмовой конструкции делают более крутыми. Пологие склоны крыш – оптимальный вариант для менее снежных регионов.

Четырехскатная система – пример самой простой вальмовой крыши Рекомендуем

• Четырехскатная крыша – технология устройства и монтаж стропильной системы
• Мауэрлат – как сделать основание для стропил?
• Крыша дома – особенности устройства разных систем

Вальмовая кровля может походить на шатер или пирамиду, в таком случае ее называют шатровой или, соответственно, пирамидальной. Сооружают подобные конструкции крыш на домах, несущие стены которых формируют квадрат или правильный прямоугольник. Все стороны шатровой крыши имеют форму треугольников, верхушки которых сопрягаются в одной точке.

Качественный монтаж вальмовой крыши своими руками

Монтаж вальмовой крыши

Вальмовая крыша, конструкция которой представляет собой сложное инженерное сооружение, требует грамотного монтажа и применения качественных кровельных материалов.

Подобные крыши гармонично и тонко вписываются в любой тип ландшафта. Следует помнить, что кровли данного типа являются очень яркими и запоминающимися архитектурными объектами и часто сочетаются с оригинальными и необычными строениями, в частности, с различными башенками. В этом смысле огромное значение имеет грамотный выбор кровельного материала.

Впечатляющему архитектурному облику должно соответствовать качественное и колоритное покрытие. Очень часто в этих целях применяют традиционную керамическую черепицу, медную кровлю, а также инновационные виды материалов. Если застройщиком выполняется вальмовая крыша своими руками, то ему следует помнить, что от гармоничных соотношений вальмового и двухскатного элементов зависит надежность и привлекательность всего строения.

Подобный тип кровель достаточно часто обустраивается в климатических зонах, где создание качественной защиты от ветра является остро необходимым.

В последние годы особой популярностью стало пользоваться переоборудование чердачных помещений в стильные и функциональные комнаты. В этом случае в крышу вальмового типа необходима установка специальных мансардных окон. Поэтому монтаж вальмовых крыш требует от исполнителя данных работ наличия определенных практических навыков и познаний.

При этом крайне важно грамотно обустроить такую кровлю, которая сможет обеспечить не только безопасную эксплуатацию, но и надежную защиту мансардных помещений от различных природных факторов, качественную тепло-, гидро-, а также пароизоляцию. Одним из ключевых элементов успеха обустройства строения с подобной крышей следует считать грамотный выбор древесины для стропильной системы вальмовой крыши

Фото вальмовой крыши
