Беседка из металла своими руками: идеи строительства, пошаговая инструкция

Важные этапы строительства

Фундамент

Так как беседка представляет из себя металлическую конструкцию, то целесообразно будет сделать максимально простой и дешёвый фундамент из блоков. Их можно сделать самостоятельно из раствора бетона или купить готовые полнотелые фундаментные блоки 20 на 20 на 40 см.

Под размеры 3 на 3 метра

Под беседку 3 на 4 метра

Фундамент из блоков (лучший вариант для металлической беседки)

Сварка металлического каркаса

Сварка металла — основная работа при самостоятельном возведении беседки

В отличие от дерева, которое можно соединить саморезами, металл придётся варить. Для этого вам понадобится сварочный аппарат, электроды и умение варки.

Нижняя обвязка

Поверх фундамента укладываются металлические трубы, служащие основой всей конструкции. Размеры металла должна быть побольше, так как именной на нём будет держаться вся масса беседки вместе с людьми (фундамент не в счёт, он из бетона).

Фундамент из блоков

Обвязка из металла под беседку (на столбах)

Стойки

Для возведения стен необходимо установить вертикальные стойки, которые привариваются к металлу нижней обвязки. В зависимости от величины беседки количество столбов может кардинально отличаться.

Например, для беседки из металла 3 на 4 метра количество стоек составляет 11 штук (по 4 с боковых сторон, 2 на входной проём и 1 на заднюю стенку).

Готовый каркас из 11 столбов

Если форма постройки имеет количество граней более четырёх, то на каждую из них необходимо будет установить столб. Это наглядно показано на шестигранной беседке (фото ниже). Для классической квадратной постройки количество стоек может быть минимальным.

Четыре основные стойки и 2 под дверной проём

Шесть столбов для шестигранной формы

Крыша

Проект четырёхскатной крыши из металла

Для верхней части беседки лучше использовать материал не тоньше, нежели вертикальные стойки.

Помимо кровельного материала (в нашем случае это лёгкий поликарбонат, но всё же), крыша должна будет выдержать нагрузки ветра и снега, который может ощутимо деформировать стальные трубы.

Важную роль играет дополнительная удерживающая опоры (ферма). В зависимости от формы крыши, её конструкция будет отличаться, поэтому предлагаю изучить несколько вариантов на фотографиях ниже.

Круглая

Шестигранная

Монтаж поликарбоната

Листы данного материала можно использовать для двух частей беседки:

Как кровля на крышу.
Как обшивка на стены.

Про монтаж поликарбоната на крышу можно почитать в другой публикации, где мы этот вопрос осветили подробно. Там есть прекрасная видеоинструкция, которая наглядно покажет с чего начинать и чем заканчивать укладку.

Инструкция по монтажу поликарбоната

Обшивка стен происходит по схожей технологии, монтаж также осуществляется с помощью саморезов с шайбой.

Полезные советы по укладке вы можете посмотреть в видео, представленном каналом на Youtube «Zenon Video». Там вы увидите полезную информацию для тех людей, которые никогда не работали или только начинают осваивать поликарбонат.

Особенности монтажа

При строительстве из сотового пластика рекомендуется учитывать его свойства и соблюдать правила монтажа:

Ребра жесткости панелей располагают вертикально. Конденсат, скапливающийся внутри каналов, должен свободно вытекать наружу. Если этого не предусмотреть, попавшая в ячейки вода при замерзании разорвет тонкие стенки материала.
Между листами оставляют зазор для температурного расширения. Поскольку при нагревании поликарбонат увеличивается в линейных размерах, недостаток свободного места приводит к разрушению панели.
Отверстия под крепеж рассверливают на 2 мм шире диаметра болта или самореза. Эта мера необходима, чтобы компенсировать изменения размеров пластика при колебаниях температуры.
При креплении листов не применяют чрезмерных усилий. Тонкие перегородки повреждаются при вкручивании саморезов с давлением. Со временем влага, насекомые и грибки продолжают разрушение, приводя к преждевременной порче материала.

Хотя панели из сотового поликарбоната считаются прочными и долговечными, неправильный монтаж способен существенно сократить срок их службы.

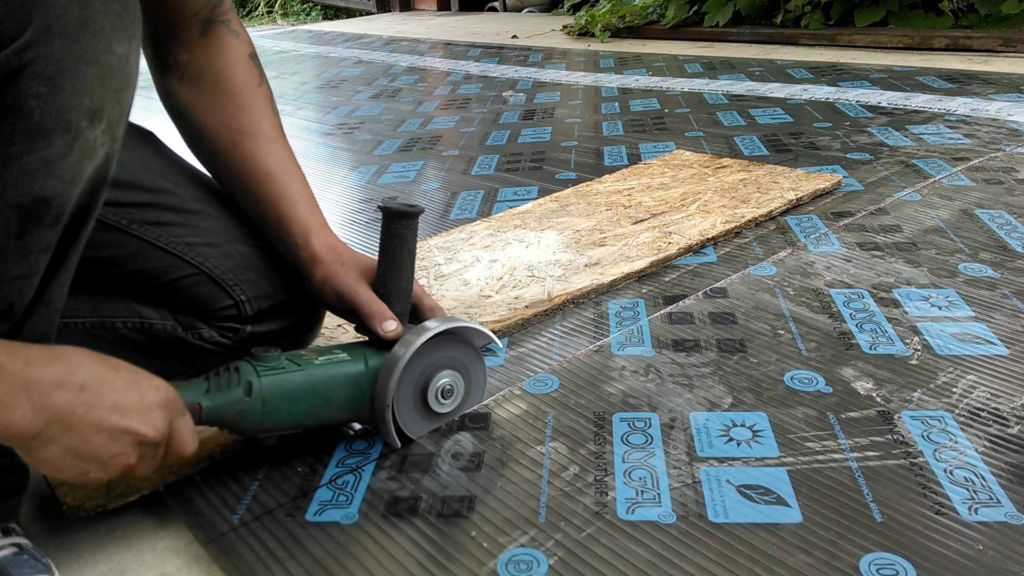

Чем и как резать

При раскрое материала основную опасность представляет смятие и повреждение краев реза инструментом, поэтому для обработки полимера нельзя применять ножовку по дереву.

Качественная гладкая кромка образуется при резке:

канцелярским или строительным ножом;
углошлифовальной машинкой («болгаркой»);
электролобзиком;
ножовкой по металлу;
циркулярной пилой.

С профессиональными целями применяют фрезерные станки с ЧПУ, лазерное оборудование.

Работы по резке поликарбоната производят в следующей последовательности:

Выполняют чертеж беседки из поликарбоната на бумаге в масштабе.
На чистую и ровную площадку укладывают гладкий лист — фанеру, ДСП, ДВП.
Пластиковую панель помещают на основание ламинированным, зеркальным или UV-покрытием вверх. Пленку не снимают до окончания раскроя.
Переносят разметку с чертежа на лист полимера. Используют рулетку, линейку и маркер.
Подкладывают вдоль линии реза с двух сторон обрезки доски толщиной 40 мм. Они будут выполнять роль подпорок и препятствовать прорезанию подложки.
Острым инструментом раскраивают материал, используя правило или линейку.

Для обработки листа до 6 мм применяют строительный нож или ножницы. Толстые панели режут более мощным электроинструментом на высоких оборотах. Предварительно нужно потренироваться на ненужных обрезках. При работе болгаркой или лобзиком надевают защитные очки. Желательно перед монтажом удалить стружки из каналов пылесосом с узкой насадкой.

Как крепить

При строительстве беседки из поликарбоната своими руками нужно правильно подготовить панели:

проследить за расположением ребер жесткости — вертикально при скатной крыше, параллельно изгибам — в арочной;
закрепить защитные герметизирующие ленты на кромках;

по нижнему краю установить торцевой профиль;
сориентировать лист наружу UV-слоем, защищающим полимер от ультрафиолета, ламинация, как правило, промаркирована производителем.

Крепление поликарбоната к каркасу выполняют:

саморезами и болтами с термошайбами;
специальными полимерными или алюминиевыми профилями;
лентами из оцинкованной стали.

Последовательность работ при креплении пластика к металлическому каркасу из профиля 40х60 мм:

Наклеивают уплотняющую ленту на верхнюю поверхность стальной конструкции.
Накладывают кромки двух листов поликарбоната на несущий профиль, соблюдая зазор 8-10 мм.
Отгибают защитную пленку от краев панелей, сверху на стык монтируют алюминиевый профиль с уплотняющими контурами. Их вставляют самостоятельно в предназначенные для этого пазы.
Сквозь алюминиевый профиль высверливают отверстия глубиной не менее 36 мм, вкручивают саморезы с шагом 500 мм.

При таком креплении сотовый поликарбонат не подвергается сверлению. Уплотнители создают надежный барьер от проникновения влаги, компенсируют температурные деформации полимера в узле.

Из дерева

Для строительства беседки из дерева с комбинацией поликарбоната можно соорудить столбчатый фундамент. Для строительства фундамента потребуется произвести работу в такой последовательности:

В первую очередь производите разметку, согласно проекту.
Выкопайте ямки глубиной до 700 мм в обусловленном месте.
Дно ямы следует засыпать песком и щебнем, общим слоем в 50 мм.
Теперь необходимо приготовить бетон для заливки фундамента.
В углубления установите деревянные опоры. Предварительно обработайте их специальным составом для защиты от коррозии. Также часть опоры, которая будет находиться в бетоне можно закутать рубероидом, что увеличит гидроизоляционные свойства основы беседки.
Каждая стойка должна быть установлена строго по уровню.
После бетонирования установите на каждую стойку временную опору, например, закрепив брус по диагонали и уперев их в грунт. Это позволит в процессе застывания бетона не сместиться опорам в сторону.

В процессе застывания фундамента, его можно поливать время от времени водой. Но не стоит заливать фундамент, достаточно слегка его смачивать. Особенно это актуально при жаркой погоде.

После высыхания основы, можно приступать к сооружению каркаса.

Каркас пола

Для получения прочного каркаса пола, установите лаги каждый 400 мм. Для каркаса можно использовать брус сечением 50×150 мм.
Установка лаг должна выполняться строго по уровню горизонтали.
Если конструкция беседки должна иметь дополнительные стоки опоры для кровли, то их следует также установить.
Для сооружения настила можно использовать обрезную доску. Ее также стоит обработать антикоррозийным составом.
Доски к полу крепятся саморезами.

Кровля и отделка стен

На этом этапе стоит решить, какой тип кровли будет устанавливаться. Например, это может быть односкатная, двускатная или шатровая. Мы рассмотрим пример изготовления простой конструкции – односкатной.

Для начала необходимо установить верхнюю обвязку из бруса сечением 100×100 мм.
На конце каждой опоры сделайте L-образные пропилы. В эти пазы устанавливается обвязочный брус, который соединит все стойки.
Крепится обвязочный брус гвоздями, которые необходимо вбивать под углом или саморезами. Чтобы предотвратить раскол, предварительно можно просверлить отверстие.
Далее следует изготовить несущие стропила и обрешетку.
В завершение остается закрепить поликарбонат.

По завершении строительства крыши, стоит всю конструкцию покрасить или покрыть лаком. Здесь все зависит от вашего выбора.

Беседка из дерева и поликарбоната

Что касается изготовления стен, то тут все зависит от типа конструкции. Если это будет открытая беседка, то достаточно будет соорудить перила и позже установить лавочки. Если закрытая, то потребность в изготовлении каркаса будет зависеть от размеров беседки. Если беседка небольшая, то достаточно закрепить поликарбонат к стойкам опор сооружения. Но для надежности лучше установить дополнительные опоры.

При креплении сотового поликарбоната, устанавливайте листы вертикально. Это не будет провоцировать накоплению влаги внутри листа.

Дизайн интерьера и экстерьера

На этом этапе можно произвести монтаж отдельных элементов внутри беседки. Например, стол, стулья, скамейки, барная стойка и прочее

При изготовлении мебели важно применять качественный материал, т. к. такие беседки не отапливаются

Как следствие при низких температурах некачественный материал быстро придет в негодность. Так что каждый сезон придется заниматься изготовлением новой мебели для беседки. Продумайте, будут ли иметь спинки скамейки или стулья. Это также влияет на удобство эксплуатации сооружения

такие беседки не отапливаются. Как следствие при низких температурах некачественный материал быстро придет в негодность. Так что каждый сезон придется заниматься изготовлением новой мебели для беседки. Продумайте, будут ли иметь спинки скамейки или стулья. Это также влияет на удобство эксплуатации сооружения.

Наружные работы по обустройству экстерьера играют немаловажную роль в создании комфортного места отдыха на дачном участке. Сюда включается целый комплекс работ:

Отделка фасада. Особенно это актуально, если у вас открытая беседка. Деревянные элементы красятся или вскрываются лаком. Также можно использовать декор.
Обустройство садовой дорожки к беседке.
Сооружение клуб по периметру.
Монтаж освещения.

Вот по такой схеме, можно осуществить строительство беседки из поликарбоната на деревянном каркасе.

Монтаж поликарбоната к металлическому каркасу беседки

Установив лист поликарбоната на место, нужно временно закрепить его двумя струбцинами, что позволит избежать случайного сдвига во время проведения работ по крепежу. Сверлом, диаметр которого меньше, чем диаметр самореза, сверлится отверстие через поликарбонат в металлическом профиле.
Затем сверлом с диаметром, соответствующим диаметру ножки термошайбы, сверлится лист поликарбоната. Так как лист зафиксирован струбцинами, отверстия получатся без какого-либо смещения. Устанавливается термошайба и фиксируется саморезом, завернутым шуруповертом, после чего шляпка шурупа закрывается защитным колпачком.

Струбцина с мягкими губками для временной фиксации поликарбоната к профилю пригодится для точного выполнения работы

Особенности выбора

Чтобы не ошибиться с толщиной и количеством листов, необходимо учесть функции и размеры беседки. В зависимости от намеченных задач подбирается вид и цвет поликарбоната.

При правильном расчёте необходимого для строительства метража вы сможете избежать лишних отходов при обрезке и сэкономить бюджет. При создании гнутых элементов обязательно читайте рекомендации производителя с указанием максимально допустимого радиуса изгиба.

Не лишним будет сопоставлять толщину листов с предполагаемыми нагрузками. Так, 8 мм лист сможет выдержать слой снега и противостоять перепадам температур. В то время как применение 4 мм будет оправдано при строительстве небольших конструкций.

Немаловажным показателем качества полимера станет его стоимость: вряд ли дешёвый будет соответствовать вашим требованиям. Также не стесняйтесь сгибать лист руками и просматривать на свет: дефекты при производстве могут стать причиной недолговечности конструкции.

Как сделать дверь в садовую беседку из поликарбоната – фото

По способу работы механизма открывания конструкция дверей бывает:

навесная (предусматривает крепление дверного полотна к косяку при помощи навесов);
раздвижная (открываются и закрываются параллельно плоскости стены при помощи специального направляющего механизма).

Для начала определите необходимые размеры проема вашей будущей двери. Возьмите строительный метр и карандаш и отметьте размеры 2 м (высота) и 3 м в длину (ширина). После этого обновите свой проект.

Изготовить дверь в садовую беседку из поликарбоната (фото выше) вы можете в том случае, если определите точные размеры вашей постройки. Если дверь устанавливается в первый раз, то тщательно замерьте проем, чтобы не было зазоров.

Теперь необходимо изготовить каркас двери. При сборке опорной рамы строго выдерживайте прямые углы, чтобы ваша дверь не перекосилась и не заклинивала. Если вы хотите сделать каркас деревянным, то стяните углы конструкции металлическими уголками, таким образом, каркас будет более жестким. Когда сборка будет завершена, покройте каркас лаком.

Поликарбонат крепится к каркасу либо с двух сторон, либо одним слоем по центру. В первом случае будет достигнута большая жесткость двери, но одиночный слой выглядит в разы изящнее.

Какие материалы лучше использовать?

Что касается главного расходного материала, то с ним мы уже определились – это металлопрофиль, который прост в работе, а потому и используется в большинстве случаев. Рекомендуем использовать изделия, толщина стенок в которых равна минимум 0,2 сантиметра. Хотя слишком толстые трубы тоже не стоит использовать – такие зачастую продаются по килограммам, а потому при тех же внешних габаритах обойдутся гораздо дороже.

Если вы по тем или иными причинам отдадите предпочтение круглым изделиям, то используйте с такой же толщиной стенок. Работать с ними труднее (в частности, сваривать), но при наличии опыта и навыков рискнуть можно – такие трубы стоят дешевле прямоугольных. Есть и еще один вариант – применение металлического уголка. Однако толщина последнего уже должна быть несколько большей (порядка 0,25-0,3 сантиметра) ввиду меньшей жёсткости. Подобная конструкция будет очень даже неплохо смотреться под обшивку.

Все это говорилось о стали, но вы должны знать, что профтрубы (равно как и те же уголки) производятся также и из алюминия. Вес всей беседки в таком случае будет меньшим, что весьма актуально при строительстве разборного сооружения. Однако обойдется все это в несколько раз дороже.

Как сделать беседку из поликарбоната своими руками

Отвечая на вопрос, как сделать беседку из поликарбоната своими руками, главное – это следовать ряду простых правил и не забывать сверяться с планом постройки. Как самому это сделать? Сейчас мы рассмотрим список действий, выполнив которые, вы с легкостью сможете построить свою будущую беседку:

составить проект и чертеж;
выбрать подходящее место для садовой поликарбонатной беседки во дворе;
собрать нужный инструментарий и подготовить материалы;
залить пол;
установить каркас;
уложить кровлю.

Разобравшись с последовательностью действий, задумайтесь на некоторое время: какой именно каркас вы бы хотели иметь? Существует два основных варианта:

дерево;
металл (профтруба).

Каждый из материалов имеет свои плюсы и минусы, и каждый может подарить вам как отличный результат, так и неуклюжую постройку, которая совершенно не будет соответствовать вашим запросам. Начнем рассматривать варианты – надеемся, что один из них вас заинтересует.

Беседка из поликарбоната своими руками – фото, чертежи, размеры и проекты

Как мы уже указывали, существует большое количество разнообразных вариаций – все зависит от того, что именно вы бы хотели видеть на своем участке. Если вы хотите, чтобы в вашей беседке было мало света, мы не рекомендуем вам использовать в качестве материала поликарбонат – обычно такие модели ярко освещаются солнцем.

Далее представлена беседка из поликарбоната своими руками – фото, чертежи и проекты идей для вашей дачи.

Переносная

тип поликарбоната	сотовый
способ установки	переносная
покрытие металлических деталей	порошковое
габариты беседки	240020002300 мм
дерево	лиственница
сечение прямоугольной профильной трубы	25251,6 мм
ширина лавочки	210 см
столешница	210х75 см
тип соединения	болтовое
Фундамент	не требуется

Арочная

крыша беседки	арочная
боковые стойки из профтрубы	60*60 мм
покрытие крыши и каркаса	сотовый поликарбонат 4мм
фундамент	не требуется
габариты по стойкам	3х3 метра
покрытие металлических деталей	порошковое

Шестигранная

форма беседки	шестигранная
кровля	светопрозрачная из сотового поликарбоната
декор	элементы холодной ковки
диаметр	300 см
грань	150 см
высота	350 см
площадь	9 кв.м.

Выбираем место во дворе для беседки из поликарбоната

Чаще всего выбор места дачной беседки определяется наличием подходящего грунта, на котором можно установить фундамент. В случае с беседкой из поликарбоната во дворе об этом можно не волноваться – материал легкий, фундамент фактически не нужен, а потому летняя садовая постройка может быть расположена в любом месте на ваш выбор.

Обратите внимание: беседка может быть не просто отдельной конструкцией, но и также угловой пристройкой к дому, выходящей из веранды. Кроме того, такая конструкция для сада не займет много места, она крайне компактна, что удобно для небольших участков

Она может быть и простая по дизайну, и замысловатая – главное, чтобы не конкурировала по габаритам с основными постройками (домом, гаражом).

Как только место будет определено, вы можете приступать к строительству. Рассмотрим подробнее как построить беседку из поликарбоната во дворе частного дома.

Примеры проектов

По сути, все беседки делаются по похожей технологии. Вначале сооружается каркас, а потом его обшивают листами поликарбоната. Так как этот материал очень легкий, вы сможете переносить конструкцию в нужное место без особых проблем.

Если покупать готовые конструкции, то вместе с установкой они обойдутся вам не менее 24 тысяч рублей. Дешевле будет собрать конструкцию самостоятельно: если использовать подручные материалы, то затраты будут менее 5к рублей.

Примеры цен на готовые конструкции

Сварная беседка

Конструкция в сборе

Сварные варианты конструкций имеют цельный каркас, в котором сделаны сразу все элементы, включая лавочки и стол для беседки. Остается только установить его на надежное основание и обшить подходящим материалом.

Если у вас есть сварочный аппарат, вы можете сделать металлокаркас, используя приведенные ниже чертежи беседок из поликарбоната своими руками, либо заказать по ним конструкцию в мастерской.

Чертеж простой беседки

На чертеже показан популярный бюджетный вариант беседки вместимостью до 8 человек. Цена её изготовления не превышает 5 тысяч рублей при самостоятельной сборке. Главной статьей расходов станут стальные профильные трубы 25*25*2 мм, которых потребуется почти 50 метров.
Крыша сделана в виде арки, поэтому трубы для нее вам, скорее всего, потребуется заказывать на металлобазе. Она сделана из трубы с закруглением 3 метра. Размеры конструкции в основании: 160*197 см, высота до верхней точки 210 см. Стенки установлены под углом 75 градусов.
Внутри к стенкам приварен каркас лавочек, по центру установлен столик.
Сборка труб делается сплошной сваркой по ГОСТ 5264 с помощью электродов Э42.
Пол, столик и лавочки обшиваются струганной шлифованной доской 25*125 мм.
Деревянные элементы покрываются антисептиком, и окрашиваются эмалью ПФ-133 по грунту ГФ-021.
Листы обшивки крепятся на крышу беседки саморезами через резиновые прокладки, солнцезащитной стороной кверху. Нельзя жестко прижимать их к каркасу. Дополнительно вы можете обшить также и стенки от ветра.
Ниже представлен упрощенный вариант беседки. По сути, он состоит из двух лавочек, которые и являются несущими элементами для крепления крыши. К лавочкам приваривается дуга и крепится 1 лист поликарбоната.

Лавочки с навесом

Простая прямоугольная беседка

Следующий вариант имеет простую форму, и хорошо подойдет для небольшого дачного участка. Он был сделан из имеющихся подручных материалов, но в тоже время результат получился достаточно красивым.

Крыша сможет выдерживать большие снеговые нагрузки зимой, и она является продолжением гаража, в итоге не потребовалось строить 4 стенки.

Внешний вид готовой конструкции

Из материалов использовались старые трубы, цемент, металл, поликарбонат и минимум древесины. Опорные столбики сделаны из канализационных труб 90 мм, а верхняя обвязка из профильной трубы 20*40 мм.

Стропила сделаны из профильной трубы 50*50 мм.

Пол заливается бетоном на утрамбованную подложку из песка и щебня. Состав смеси: 1 часть цемента, 3 песка, 4 щебня.
Затем пол нужно пожелезнить, высыпая сухой цемент на поверхность, и затирая его мастерком.
На стропила укладывается перпендикулярная обрешетка из досок 30 мм, и кровля покрывается профлистом. Для неё лучше не использовать поликарбонат, так как внутри будет тогда жарко, он очень хорошо пропускает солнечные лучи.

Вся металлоконструкция покрывается специальной краской по ржавчине.
Поликарбонатом обшиваются стены вверху под крышей, и внизу до уровня перил.
Соты на торцах закрываются скотчем и пластиковой насадкой, чтобы внутрь ничего не попадало.
Листы крепятся на саморезы с прорезиненными шайбами. Отверстия сверлятся большего диаметра, чем ножка самореза.

Главным плюсом такой постройки является то, что вы можете повесить прозрачные шторы из ПВХ или сеточку на открытые участки, и полностью защититесь от комаров на улице.

Проект постройки с округлой крышей

Шестигранная беседка

Следующая постройка имеет красивый внешний вид шестиугольной формы. Размеры: 2,9*2,6 м (диаметр 2,9 м, площадь – 5,1 м). Вход имеет размеры 970*2090 мм, а общая высота составляет 3 метра.

«Скелет» конструкции изготавливается из стального прокатного профиля. Стены остаются открытыми и окрашиваются после сборки, но вы можете также закрыть их при желании.
Каркас устанавливается на готовый железобетонный фундамент или ровное основание из дорожной плитки или асфальтобетона.
Кровля покрывается сотовым поликарбонатом.

Чертеж беседки из поликарбоната вы можете посмотреть на фото:

Чертеж размеров каркаса, вид сверху

Чертеж с размерами

Толщина

В первую очередь нужно смотреть на производителя, так как качественный 6 мм лист будет прочнее дешевого 8 мм. Не рекомендуется покупать дешевые 4 мм листы, так как срок службы такого материала будет максимум 2 года.

Различные по толщине листы

Люди с опытом рекомендуют переплачивать и покупать поликарбонат потолще — более 6 мм, то есть 8 мм и 10 мм. Это позволит вам избежать пробоин от града и испорченного покрытия после смены сезона.

Если стоит острый выбор между дешевым толстым и дорогим тонким, тогда есть смысл взять тоньше. Но я не представляю в каком регионе сейчас отсутствует большое предложение данного материала. По-моему, его уже продают где только не лень.

Проектные работы

Теперь стоит решить некоторые детали, касающиеся обустройства беседки на дачном участке. И важную роль будет играть выбранное место. При этом необходимо учитывать такие детали:

роза ветров;
рядом растущие деревья и кустарники и уровень тени от них;
наличие неровностей грунта;
имеется ли склон или преимущественно равнина.

Независимо от выбранного места, важно произвести все подготовительные работы по его очистке и подготовке. Для этого также подумайте вот о чем:

каков будет общий вес сооружения;
какой уровень сложности;
размеры постройки.

Все эти тонкости важно заранее продумать, ведь на это будет влиять выбор конкретного материала для изготовления каркаса
