Прокладка канализационных труб в земле: технологические правила и нюансы

Общие сведения

Правила, которые необходимо учитывать при монтаже канализации. Для верной подготовки необходимых элементов во время установки канализации, нужно разобраться в основных принципах работы системы. Для начала необходимо учитывать угол наклона, для поддержания давления в центральном стояке выше окружающего. Если баланс давления будет нарушен, то запахи из трубы могут проникнуть в квартиру, либо накопленные стоковые газы будут способствовать выталкиванию нечистот из сифона.

Для чего необходим угол наклона. Уклон канализационных труб должен соответствовать нормам, чтобы обеспечить самотек стоков к стояку. Если слишком увеличить уклон труб, то вода будет транспортироваться с большой скоростью, грязь с силой будет ударяться о стенки труб, оставляя отложения.

Наклон напрямую зависит от сечения используемой трубы:

• 1.для труб с сечением в 50 миллиметров угол будет равен 30 миллиметрам на метр погонный трубы.

• 2.если трубы, имеют диаметр 110 миллиметров, то уклон составит 20 миллиметров на метр погонный.
• 3.при ста шести десятимиллиметровых трубах уклон равен 8 миллиметрам на метра погонный.
• 4.Если сечение трубы 200 метров, то угол наклона равен 7 миллиметрам на метр погонный.

На время проведения работ, стоит предупредить соседей по стояку о предстоящих неудобствах, ведь надо будет отключать воду. Лучше привлечь сантехников для перекрытия воды в подвале, чтобы наверняка обезопасить себя от возможного затопления.

Монтажные работы следует проводить в будни в рабочее время, когда жильцы отсутствуют дома.

Как обезопасить квартиру от возможной утечки воды. Иногда соседи забывают, что пользоваться канализацией нельзя, поэтому могут возникнуть чрезвычайные ситуации.

Как закрепить центральный стояк. Если тщательно установить верхнюю часть стояка, то это половина успеха в оборудовании всей канализационной системы.

Фиксируя канализационный стояк, стоит соблюдать следующие правила:

• 1.Под потолком с двух сторон стояка установить костыли, имеющие диаметр от 12 миллиметров.
• 2.Зафиксировать костыли стоит, применяя раствор, либо с помощью шпилек, оснащенных цангой из металла.
• 3.Полухомутами укрепить центральную трубу.

Под полухомутами следует проложить уплотнительные прокладки. Шпильки устанавливаются в проушины, поэтому специально для этого сверлят дырки. Все скобы скрепляются со шпильками на гайки. Гайки утягивают по очереди, во избежание давления на трубу сбоку.

Стояк крепят к стене, используя несколько хомутов и скоб. Если между стеной и стояком нет пространства для хомута, то в стене проделывают канавку.

Схема канализации

Сантехнические приборы, как правило, подключаются к системе канализации. Хотя есть и исключения. Например, водонагреватель и полотенцесушитель в процессе работы не образуют канализационных стоков, поэтому присоединять их к канализационному трубопроводу не требуется.

Чаще всего, канализация в квартире своими руками прокладывается по стандартной схеме:

• Стояк канализации снабжается крестовиной, имеющей три отвода: два для подключения с диаметром 50 мм, и один – для стомиллиметровой.
• Основная магистраль, имеющая диаметр 100 мм, используется для подключения унитаза.
• Первая 50-миллиметровая магистраль используется для подключения приборов сантехники, расположенных в ванной комнате – душкабины, ванны, умывальника и пр.
• Вторая пятидесятимиллиметровая магистраль используется для подключения приборов, расположенных на кухне. Как правило, это мойка и машина посудомоечная.
• Остальные трубы системы – это разветвления, ведущие от главных магистралей к приборам. Последовательность подключения определяется местом расположения прибора. Чем дальше расположен прибор, тем выше он должен быть расположен относительно точки ввода.

Материал для труб канализации

Для бытовых нужд канализация выполняется металлопластиковыми и пластиковыми изделиями. Их главное отличие в противостоянии коррозии.

Изделия отличаются преимуществами:

• теплопроводность на низком уровне;
• монтаж не составляет большого труда;
• высокая надежность в эксплуатации;
• доступность в цене.

Данными преимуществами обладают полипропиленовые или полиэтиленовые трубы. Их выбор для разводки канализационной системы будет самым оптимальным. При работе с ними необходимо иметь специальный «сварочный паяльник».

ПВХ изделия – стены тонкие. Рекомендованы для прокладки канализации.

Изделия из полипропилена – переносят кипяток. Недостаток: под воздействием высокой температуры увеличиваются в размере. Самый востребованный вариант монтажа для канализации.

Из полиэтилена – это магистральные трубы.

Необходимые детали для монтажа канализации

Для качественного выполнения работы потребуются дополнительные элементы.

Для полного обустройства точек потребления воды и разводки канализации в ванной комнате приобретаются не только нужные трубы, раковина, унитаз, душевая кабинка, но и дополнительные важные приборы:

• прибор учета потребления воды – водомер;
• регулирование движения потоков воды осуществляется раздельными вентилями;
• для очистки воды подаваемой в водопровод ванной – фильтр грубой очистки воды, внутренние фильтры трубопровода;
• в качестве соединительных деталей или переходников приобретаются муфты, уголки и другие элементы;
• устройство, которое помогает удерживать давление воды в водопроводе и тем самым защищает систему канализации от повышенного давления или скачков;
• в зависимости от конфигурации канализации приобретаются детали из пластика (тройники, отводы, колено и другие);
• компенсатор;
• если трубы укладываются по стенам комнаты, то понадобятся специальные хомуты с амортизационными прокладками. Это поможет убрать шумы при сливе жидкости;
• для стояка обязательно монтируется ревизия;
• все места соединений рекомендуется обрабатывать герметиком;
• цемент.

№4. Полипропиленовые канализационные трубы

Полипропиленовые трубы сегодня активно используются в обустройстве систем отопления, холодного и горячего водоснабжения. Свойства материала сильно зависят от его структуры. Для внутренней канализации подойдут трубы, изготовленные из сополимера пропилена и этилена (PPR), они выдерживают температуры до +700С. Еще лучше ведут себя трубы типа PPs, которые спокойно выдерживают температуру до +950С и кратковременное воздействие даже более высоких температур. Более прочными будут армированные трубы, причем оптимальным считается армирование стекловолокном. В маркировке изделий указывается и рабочее давление: для внутренней канализации будет достаточно труб PN10 (выдерживают 1МПа), но чаще берут PN20.

Достоинства:

• долговечность до 50 лет;
• устойчивость к коррозии и практически всем агрессивным веществам (кислоты, щелочи и соли не повредят материал);
• высокая прочность труб и соединений. Полипропилен по прочности обходит полиэтилен и ПВХ, он более устойчив к появлению трещин, а места стыков реже разгерметизируются;
• небольшой вес;
• абсолютная гладкая внутренняя поверхность, так что проблем с зарастанием трубы не возникнет;
• устойчивость к высоким и низким температурам, что позволяет использовать трубы практически в любых условиях. Трубы при этом не деформируются;
• относительная простота монтажа. Соединение отдельных участков производится специальным сварочным аппаратом, научиться работать с которым сможет практически каждый;
• относительно невысокая цена, но полипропиленовые трубы обойдутся дороже поливинилхлоридных;
• полипропилен типа PPs относится к группе трудновоспламеняемых материалов.

Среди минусов полипропиленовых труб можно отметить только температурную деформацию, так что их придется либо утеплять, либо оснащать компенсаторами.

Виды канализационных труб

Для бытовых нужд канализационные трубы производятся из различных материалов и разного диаметра.

Теоретически, чем шире диаметр и толще стенка, тем лучше проходимость и меньше риск провисания трубы. Но эстетичность внешнего вида и цена изменяют реальный выбор людей при приобретении этой продукции.

Какой материал используют для изготовления?

От материала канализационных труб зависит их долговечность и спокойствие жильцов.

Выбор материала для канализационных труб лучше проводить со специалистом. Дешевые изделия могут быстро дать течь или деформироваться под собственным весом

Чугунные канализационные трубы давно не применяются в бытовой канализации, их место заняли пластиковые аналоги, которые могут быть изготовлены из следующих материалов:

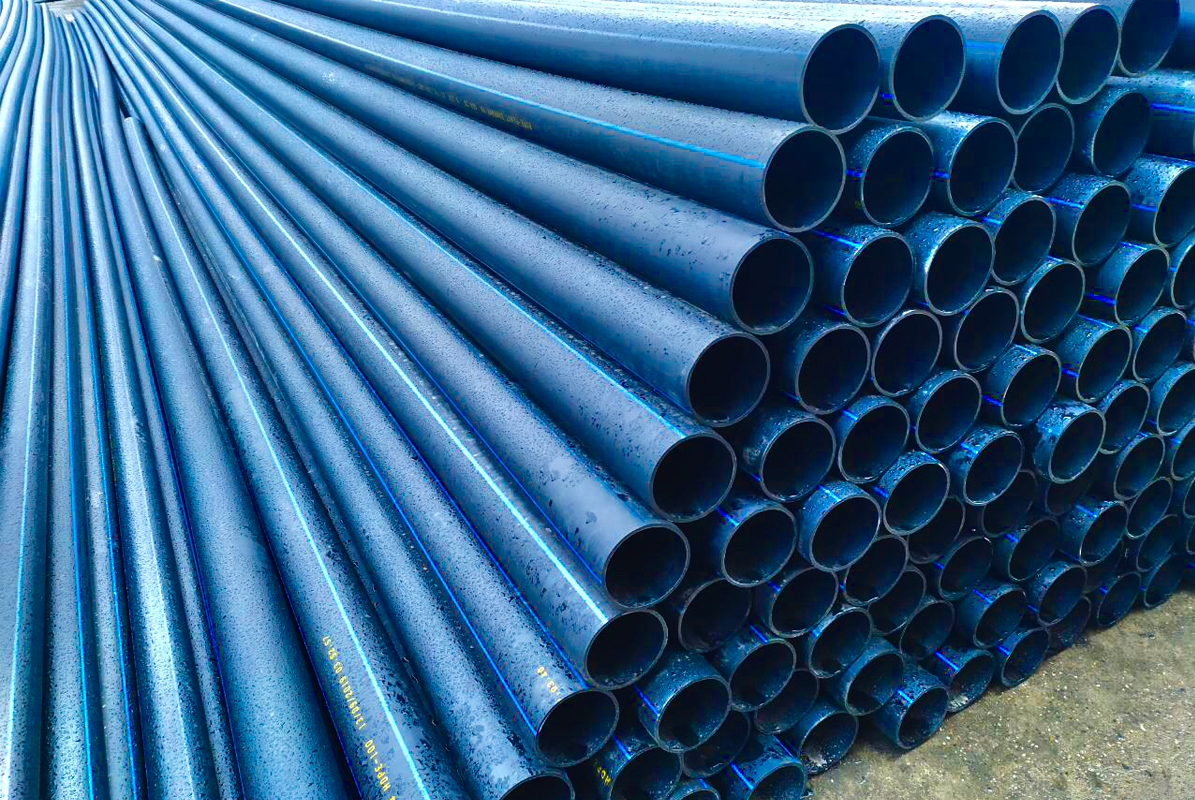

1. Полиэтилен. Канализационные трубы из этого материала обладают гибкостью, провисают, поэтому их стыки сложно загерметизировать. Применяются полиэтиленовые трубы в промышленной канализации, где их армируют поперечными кольцами и используют на участках со сложным ландшафтом. Во внутренней канализации их не используют.
2. Полипропилен. Довольно дорог, но обладает хорошей механической прочностью. Канализационные трубы из этого материала термоустойчивы, стойкие к воздействию абразивных частиц и прекрасно переносят чистку тросом.
3. Поливинилхлорид. Трубы из ПВХ почти не отличаются от полипропиленовых своими свойствами, но они немного шумнее и могут прогибаться при протекании по ним воды свыше 70 градусов.

Для квартирной и внутридомовой канализации достаточно труб из ПВХ или полипропилена, которые при правильном монтаже прослужат несколько десятилетий.

Диаметры труб для канализации

Существуют стандартные диаметры канализационных труб, которые позволяют совмещать изделия от разных производителей.

Чем толще стенка, тем меньше прогибаются трубы, поэтому при их большой длине рекомендуется приобретать утолщенные изделия с повышенной жесткостью

Наиболее распространены при монтаже внутренней канализации трубы диаметром 40 мм и 50 мм.

Для стояков используется труба с диаметром 110 мм, но в многоэтажных коттеджах её размер может быть увеличен. Для стыковки труб разного просвета используются переходники и патрубки соответствующих размеров.

Указаны минимальные значения. При наличии в стоках большого количества жира и отходов рекомендуется увеличивать диаметры труб до следующего стандартного размера

Устройство канализации в многоквартирном доме

В домах, которые были построены по типовым проектам в 60-90-х годах прошлого века, планировка предусматривала близкое расположение ванной комнаты и кухни, поэтому и канализация любого многоэтажного дома в принципе одинакова.

Как правило, разводка начинается под кухонной мойкой, затем проходит через ванную и туалет, где врезается в общий стояк канализации, проходящий через все этажи. Стояк имеет выход на крышу, это необходимо, чтобы могла нормально функционировать вентиляция канализации в многоквартирном доме.

Основные принципы, по которым монтируется система:

• Функция внутриквартирной канализации – доставка воды из сантехнических приборов в общедомовой стояк.
• Система работает по принципу самотека, создание дополнительного давления, как правило, не требуется.

• Чтобы вода могла перемещаться без задержек, трубы следует располагать под определенным углом. Угол наклона определяется строительными нормами.
• Уклон должен сохраняться по всей протяженности, в противном случае, на определенных участках (особенно в местах поворотов) будут часто образовываться засоры.

Оптимальный угол наклона труб

Даже маленькие дети знают, что вода в гору течь не может, поэтому при организации самотечных систем канализации очень важно, чтобы конец трубы на приеме был расположен выше, чем место врезки в стояк. Кроме того, нужно позаботиться, чтобы уклон был равномерным по всей длине трубопровода

Когда проектируется схема канализации многоквартирного дома, известно, что нижняя точка трубопровода в каждой квартире имеет определенное положение – это место введения трубы в общий стояк. Как правило, эта точка расположена на небольшом расстоянии от плиты межэтажного перекрытия.

Поэтому для решения задачи нужно правильно определить высоту расположения противоположного конца. На какую же высоту должна быть поднята верхняя часть трубопровода? Эта величина определяется двумя параметрами:

• Диаметром;
• Протяженностью.

В строительных нормах приняты следующие величины:

• При использовании труб, имеющих диаметр 85-100 мм, уклон должен составлять два процента.
• Для меньшего диаметра (40-50 см) нужен чуть больший уклон – три процента.

А может ли нормально функционировать схема канализации в квартире, если сделать уклон труб больше рекомендованного? Казалось бы, увеличение угла наклона должно пойти на пользу работе системы канализации. На самом деле, это не совсем так. Если бы в канализацию попадала исключительно чистая вода, то в увеличении угла наклона трубы был бы смысл.

Однако в канализационную систему отправляется вода загрязненная. К примеру, в отверстие кухонной мойке постоянно попадает жир, мелкие частицы пищи. Все эти загрязнения имеют «склонность» оседать на стенках труб, образуя засоры. Чтобы не приходилось чистить систему канализации еженедельно, устройство канализации в многоквартирном доме производится по принципу самоочистки труб.

Для того чтобы вода могла смывать налет со стенок трубы, она должна двигаться с определенной скоростью и заполнять определенную часть диаметра трубы. Для обеспечения этого условия и применяется оптимальный уклон труб.

Какие устройства можно подключать?

В современных квартирах имеются приборы, которые нет никакой необходимости приподнимать над полом, чтобы подключить к системе канализации. Это посудомоечная и стиральная машины.

Поскольку эта бытовая техника оснащена насосами, которые подают воду под давлением, точки подключения этих аппаратов могут быть расположены на любой удобной высоте. Таким образом, машины для стирки и мойки посуды можно размещать на любом удалении от ввода трубопровода в стояк и на самых «заниженных» участках системы.

Виды труб для канализации в квартире и их преимущества

Раньше во всех новостройках для разводки системы канализации в квартирах использовали исключительно чугунные трубы. Но сегодня такой вид материала уверенно вытеснил пластик. Трубы из поливинилхлорида, полиэтилена или полипропилена широко используются при создании внешней и внутренней систем для отвода стоков. Причин тому достаточно:

• Легкость материала, а, значит, его повышенная мобильность. Проводить укладку и монтаж такого коллектора может один мастер без посторонней помощи.
• Полностью инертны к агрессивным средам, коими являются бытовые серые и фекальные стоки.
• Не подвержены коррозии и благодаря этому служат до 100 лет.
• Имеют гладкую внутреннюю поверхность в отличие от труб чугунных. Благодаря такому свойству фекальный налет на стенках пластикового коллектора не образовывается. А значит, минимален риск застоев и засоров в системе.
• Отлично и просто осуществляется ввод патрубков системы в фитинги без необходимости использования при монтаже сложного оборудования в виде сварочного аппарата и пр.

Монтаж канализации

Выше были рассмотрено, что представляет собой внутренняя канализация для частного дома как правильно ее смонтировать в соответствии со строительными нормативами СНиП 2.04.01-85, после изучения представленной информации заказчик может с высокой степенью понимания проконтролировать работу наемных специалистов.

Следует отметить, что прокладка труб с раструбным соединением не является сложной задачей даже для неподготовленного пользователя, поэтому монтаж канализации в частном доме при наличии необходимого инструмента и простой разводке по силам провести и самому хозяину. Перед началом работы следует сделать чертеж канализационной сети на миллиметровке или листах в клеточку в определенном масштабе – это позволит точно рассчитать нужный метраж труб ПВХ, количество отводов, тройников и крестовин, прочих комплектующих.

Что представляет собой разводка труб

В большинстве новых домов туалет примыкает к кухне, поэтому источник водоснабжения у 2 помещения идентичен. Отправной точкой разводки станет кухонная мойка, после чего труба идет через туалет и ванную комнату. Завершается разводка врезкой в общий канализационный стояк.

Пример разводки труб в квартире

Провести установку канализационной системы в отдельно взяток квартире своими руками поможет знание некоторых технических особенностей:

• Одна из функций системы – быстрая транспортировка стоков от источника их образования до стояка;
• Не требуется создавать дополнительное давление – вся сантехника устроена таким образом, что вода течет самостоятельно;
• Угол наклона каждой трубы определяется строительными нормативами;
• Выбранный уклон сохраняется на всем протяжении участка.

Последний пункт вызывает больше всего проблем. Самостоятельный монтаж проводится таким образом, чтобы окончание трубы, расположенной в месте приема, было врезано всегда чуть выше в стояк.

Общее устройство канализации

Конструкцию этой системы можно коротко описать всего одним предложением. Монтаж системы канализации из пластиковых труб представляет собой соединение всех сантехнических приборов с вертикальным стояком. Под сантехническими приборами подразумеваются все потребители воды, которые есть в квартире — ванны, раковины, унитазы, стиральные и посудомоечные машины. Как правило, у каждого из этих приборов имеется свой сифон, предназначенный для создания водяной пробки, которая предотвращает попадание запахов из стояка в помещение.

От сифонов к стояку прокладываются пластиковые трубы, которые могут иметь различную длину и конфигурацию. Это зависит от планировки помещений. Монтаж канализации из пластиковых труб проводится так, что они могут прокладываться вдоль стен и пола или вмуровывается в плиты. Для этого предварительно изготавливаются штробы.

Как правило, для каждой квартиры устанавливается по одному стояку. По вполне понятным причинам они устанавливаются в непосредственной близости от унитаза, в туалете. Однако, из этого правила имеются исключения. Трехкомнатные квартиры и более просторное жилье могут иметь довольно большое расстояние между сантехническими приборами. Исходя из этого, допускается установка нескольких стояков.

Какие трубы выбрать для разводки водопровода в квартире

Водоснабжение в квартире идет от центрального стояка, предусматривает краны, фильтры, защищающие от механических и химических примесей, счетчики, отводные узлы к сантехнике и прочие соединения.

Использование стальных труб осталось в прошлом, медные еще встречаются, но популярность их тоже падает.

Медь

К достоинствам труб из меди относится универсальность – их можно использовать под горячую и холодную воду. Они не засоряются и хорошо противостоят коррозии, а продолжительность эксплуатации может составить около 70 лет.

Но минусы медных труб на фоне плюсов пластиковых изделий делают их использование нежелательным. Детали из меди дорогостоящие, монтаж стыков требует особых навыков – без специально обученного работника вряд ли получится это сделать, что приведет к дополнительным затратам.

Сейчас застройщики и жильцы, проводящие в квартирах ремонт, используют трубы из полимеров, которые разделяются на металлопластиковые и пластиковые.

Металлопластик

Металлопластик отличается долговечностью, гладкой внутренней поверхностью, повышенной устойчивостью к коррозии. Металлопластиковые трубы легко смонтировать самостоятельно. Это обусловлено высокой эластичностью материала, простотой устройства стыков и доступным инструментом для работы. Возможность изгиба под любым углом ведет к снижению затрат, так как уменьшается количество фитинга.

Соединение труб выполняется обжимкой или соединителями с резьбой. Использование обжимного фитинга исключает замуровывание соединений металлопласта – в результате температурных колебаний герметичность ослабляется. Это приводит к необходимости профилактических подтяжек обжимки примерно один раз в год.

Если будет использоваться обжимной фитинг, то понадобятся клещи для его опрессовки, а в случае выбора резьбовых соединителей – разводные ключи. В обоих случаях не стоит пренебрегать калибратором и занкером для устранения заусенцев на срезах.

Еще одним преимуществом является множество соединителей, позволяющих стыковать металлопластиковые трубы с изделиями из других материалов.

Пластик

Пластиковые трубы для транспортировки воды по химическому составу и свойствам разделяются на несколько видов. Самыми распространенными считаются:

• полибутилен;
• полиэтилен;
• ПВХ;
• полипропилен.

Полибутилен выдерживает температуру +90°С, поэтому трубы из него чаще всего используют для устройства теплых полов. Удобству монтажа таких сетей способствует высокая эластичность – трубы можно сгибать, а не использовать соединители. Спаянные без нарушения технологии стыки не дают протечек. Недостаток полибутилена – высокая цена.

Трубы из полиэтилена считаются бюджетным вариантом, поэтому и возможности их ограничены. Они не могут выдержать давление городского водопровода и температуры выше +60°С.

Это приводит к ограничению области их использования поливом приусадебных участков и водоснабжением неотапливаемых помещений

Такое применение возможно благодаря важному преимуществу полиэтилена – изделия из этого материала не разрушаются из-за замерзшей в них жидкости

ПВХ, или поливинилхлорид тоже относится к бюджетным материалам. Трубопроводы из него устойчивы к агрессивной среде и выдерживают температуру до +80°С. Трубы соединяются с помощью пайки или клея, но стыки обладают меньшей прочностью, чем само изделие. Для предотвращения аварий рекомендуется использовать аквастоп.

Полипропилен используется для устройства водопровода чаще, чем трубы из других материалов. Несмотря на бюджетную стоимость он обладает прочностью, выдерживает температуру воды до +130°С и может работать под давлением 12 атмосфер.

Стыкуют полипропиленовые изделия с помощью сварки. В результате материал соединителя сращивается с материалом трубы, что позволяет получать непротекающие стыки. Внутренние поверхности гладкие, на них не образуются засоры.

В число недостатков входит деформация от теплового расширения. Поэтому полипропиленовые трубы не укладывают в штробы. Нагретые горячей водой детали начинают деформироваться, что приводит к разрушению отделки в местах укладки.

№2. Чугунные трубы для внутренней канализации

Несколько десятков лет назад особой альтернативы чугунным трубам не было, поэтому они массово встречаются в домах старой постройки. Сегодня чугун вытесняется пластиком, но все же еще используется. Такие трубы производят из серого чугуна методом центробежного литья. Чтобы защитить материал от коррозии и придать внутренней поверхности гладкость, трубы снаружи и внутри покрываются битумным составом. Диаметр чугунных труб колеблется в пределах 5-15 см, толщина стенки составляет 10-12 мм.

Преимущества чугунных труб:

• долговечность. Срок службы достигает 50 лет и нередко превышает этот рубеж. Некоторые данные говорят о долговечности в 90-100 лет;
• высокая прочность и устойчивость к деформациям. С другой стороны, материал плохо переносит ударные нагрузки;
• способность выдерживать долговременное воздействие горячих стоков (от стиральной или посудомоечной машины, например);
• стойкость к перепадам температур;
• устойчивость к огню;
• экологическая безопасность;
• неплохая звукоизоляция.

Наверняка, чугунные трубы так бы и остались в лидерах, если бы не существенные недостатки:

• стенки со временем зарастают отложениями. Всему виной шероховатость материала, которую даже битумным покрытием полностью нельзя ликвидировать. Процесс зарастания приводит к сужению просвета трубы и уменьшению ее пропускной способности. Тот, кто видел, как выглядит труба после долгих лет эксплуатации, никогда не забудет это жуткое зрелище;
• большой вес труб, что усложняет транспортировку;
• сложный монтаж, который объясняется не только большим весом, но и особенностями соединения участков труб. Чтобы канализационная система была герметичной, необходимо грамотно соединить элементы. Обычно используют метод конопатки или зачеканки с помощью каболки;
• подверженность процессам коррозии;
• высокая стоимость.

Для построения новой канализационной системы чугунные трубы сегодня не используются, но они могут понадобиться, когда происходит реконструкция уже существующих систем. На данный момент использование чугунных труб также обосновано при обустройстве наружных участков частных канализаций и внутридомовых стояков.

При выборе не мешает внимательно осмотреть изделия и простучать каждое из них. Таким образом несложно обнаружить трещины и прочие дефекты, которые образуются, когда процесс изготовления нарушается. Труба с браком не отличается длительным сроком эксплуатации. Для соединения чугунных труб выпускаются разного рода фитинги, заглушки и раструбы.

Заключение

Не забывайте иногда осматривать систему канализации. Упущенные дефекты обернутся проблемами с соседями и дорогим ремонтом. Лучше заранее заменить подозрительный участок или трубу, у которой закончился срок службы. Места стыков дополнительно укрепите резиновыми прокладками и хомутами, это станет гарантией от протечек.

Надеюсь, все те советы, которые я собрал, вы с успехом используете на практике. Делитесь статьей со своими подписчиками и в соцсетях, пишите комментарии. Расскажите о своих личных способах устранения неполадок в канализации. Всего доброго, успехов в домашних делах!
