Какое выбрать освещение для натяжного потолка
Чтобы осознанно выбрать светильники и лампочки для натяжного потолка, необходимо знать некоторые основные принципы освещения и характеристики различных осветительных ламп, выпускаемых сегодня промышленностью. Не затрагивая вопросов дизайна, в данной статье мы попытаемся прояснить некоторые технические вопросы освещения, чтобы облегчить выбор осветительных приборов для потребителя.
Как известно, основной физический показатель уровня света в комнате – это освещённость, измеряемая в люксах. Для жилых и рабочих помещений этот показатель нормируется санитарными нормами.
Освещённость равна световому потоку, падающему на участок поверхности малой единичной площади.
Освещённость прямо пропорциональна силе света от источника. При удалении его от освещаемой поверхности её освещённость уменьшается обратно пропорционально квадрату расстояния.
Итак, мы видим, что освещённость поверхности уменьшается при удалении от источника света согласно закону обратных квадратов, т.е. очень быстро. Отсюда следует вывод, что требуемый уровень освещённости в комнате получить с помощью множества небольших светильников можно с гораздо меньшими затратами электрической энергии, чем от одного центрального источника света. К примеру, настольная лампа мощностью 40 ватт освещает рабочую поверхность стола гораздо сильнее, чем 300-ваттная люстра, находящаяся далеко на потолке. Те, кто хочет экономить электроэнергию на освещении, знают это и предпочитают пользоваться местным освещением, а не общим. Правда уровень общего освещения может влиять на настроение некоторых людей, что также является немаловажным фактором, который тоже нужно учитывать.
Рассмотрим основные типы источников света (ламп), применяемых сегодня для освещения натяжных потолков, и их характеристики.
Какой инструмент применять
Разновидность и специфика применяемого в ходе монтажа инструмента во многом определяется конструкцией и назначением светодиодных светильников. В обычных бытовых условиях это следующий стандартный набор:
- Электродрель.
- Шуруповерт.
- Пассатижи.
- Кусачки.
- Измерительная рулетка.
- Отвертка.
- Паяльная станция с принадлежностями.
Кроме того, помимо самих приборов освещения понадобятся следующие расходники:
- Провода.
- Монтажные подвесы, полоски.
- Клеммы-соединители.
- Дюбеля, саморезы.
Не меньшее значение придается выбору спецодежды для проведения подобного рода электромонтажных работ. Костюм должен быть из плотной хлопчатобумажной ткани, обувь на толстой резиновой основе, перчатки диэлектрические.
Выбор типа лампочки для встраиваемого потолочного светильника
Прежде, чем приобретать встраиваемый в подвесной потолок светильник, необходимо выбрать тип лампочек и определить необходимое их количество, обеспечивающее достаточную освещенность помещения. В настоящее время для установки в потолочные встраиваемые светильники применяют четыре вида ламп: накаливания, галогеновые, компактные (их еще называют энергосберегающими или лампами дневного света) и светодиодные. Каждый тип лампочек имеет свои достоинства и недостатки, в дополнение влияет на минимальное расстояние между горизонтом установки подвесного потолка и стационарного, что в помещениях с невысокими потолками является определяющим фактором.
Воспользовавшись ниже представленной таблицей, Вы без труда сможете сделать оптимальный выбор типа лампочек для подвесного потолка, исходя из своих требований и граничных условий.
| Таблица для выбора типа лампочек для встраиваемых в подвесной потолок светильников | ||||
|---|---|---|---|---|
| Технические параметры | Тип ламп | |||
| Накаливания | Галогеновая | Энергосберегающая | Светодиодная | |
| Минимальное расстояние между основным и подвесным потолками*, см | 10-12 | 5-6 | 10-12 | 5-6 |
| Напряжение питания, В | 220 | 12, 220 | 220 | 12, 220 |
| Световой поток*, Лм/Вт | 10-15 | 15-20 | 50-70 | 80-120 |
| Максимальная мощность*, Вт | 40 | 40 | 40 | 7 |
| Цветовая температура, °K | 2700 | 3000 | 2700, 3300, 4200, 5100, 6400 | 2700, 3300, 4200, 5100 |
| Срок службы*, час | 1000 | 4000 | 8000 | 70000 |
| Цена | Очень низкая | Низкая | Средняя | Высокая |
Технические параметры, помеченные *, могут отличаться в большую или меньшую сторону в зависимости от конструкции светильника и лампочки, мощности лампочки, производителя, вида подвесного потолка. Например, натяжные потолки из ПВХ боятся нагрева более 60°С, этим и ограничивается допустимая мощность лампочек во встраиваемых светильниках.
Следует отметить, что галогеновые лампы, рассчитанные на напряжение питания 12 В, так и 220 В, очень чувствительны к превышению питающего напряжения и от этого часто перегорают. Для галогеновых ламп на 12 В необходим понижающий трансформатор или блок питания (адаптер), для которого нужно не забыть, в случае установки подвесного потолка без доступа в межпотолочное пространство, предусмотреть специальное место на стене.
Более подробную информацию о лампах накаливания и галогеновых, энергосберегающих, светодиодных Вы можете получить, посетив специально посвященные им страницы сайта.
Замена ламп MR16, GU5.3
Светильники в подвесном потолке имеют две основные части:
функциональную
декоративную
Под функциональной подразумевается каркас и зажимы. Сам процесс замены лампы, пошагово занимает 4 этапа:
отключение напряжения
Прежде всего необходимо обесточить помещение в котором будет производиться замена. Для этого отключаете автомат на контур освещения комнаты, в которой стоит светильник.
Можно конечно просто отключить сам выключатель на лампочку, но если вы далеки от электричества, то можете и не знать, что зачастую (по ошибке монтажников), эти самые выключатели разрывают не фазу, а ноль.
Фазный же провод, так и продолжает находиться под напряжением на проводах и контактах, даже после отключения света. Поэтому чтобы не рисковать, лучше все отключения делайте у себя в электрощитке.
демонтаж старой лампы
Снимаете основное стопорное кольцо, которое выступает в роли фиксатора. Для этого сжимаете два усика
и лампочка сама выпадет из корпуса, повиснув на контактном патроне.
После чего, легко вытаскиваете ее из контактов, потянув на себя (MR16) или провернув против часовой стрелки (GU10).
Перед установкой новой, обязательно сверьтесь с данными по мощности и напряжению на старой лампочке. Например у одинаковых по форме изделий напряжение питания может быть не 220В, а 12В.
А мощность должна соответствовать или по крайней мере не превышать предыдущую. В противном случае возможен перегрев светильника или перегрузка блока питания (если он предусмотрен).
Если все соответствует, втыкаете штекерные разъемы новой лампочки в контактные гнезда патрона.
все что осталось — это установить ее на старое место и зафиксировать на нем
Фиксация происходит при помощи того же стопорного кольца. Для этого опять сжимаете его ушки, вставляете в пазы и отпускаете.
Лампочка закреплена, можно включать свет. Есть модели без стопорных колец. В этом случае придется извлекать светильник из подвесного потолка целиком.
Как это сделать будет рассмотрено ниже.
У некоторых иногда возникают проблемы с крепежным стальным ободком. Он почему-то не хочет держаться и постоянно выпадает.
Происходит это из-за того, что лампа не села в светильнике на свое место. Соответственно пазы для кольца закрываются самим корпусом.
деформация корпуса светильника пружинами
пружины имеют не правильный размер и упираются сильно в корпус
подвесной потолок закреплен на слишком малом расстоянии от основного и лампа вместе с патроном упирается в штукатурку
Я сам дома электрик – популярно об электротехнике
Когда я задумал делать ремонт в прихожей, то одним из первых возникших вопросов был вопрос о выборе вида отделки потолка и какие установить потолочные светильники. Имея многолетний опыт эксплуатации натяжного потолка в ванной комнате и гостиной из ПВХ, долго выбирать вид потолка не пришлось. Решил установить натяжной потолок из ПВХ, благодаря многочисленным его преимуществам, по сравнению с другими видами отделки потолка.
О потолочных светильниках пришлось немного подумать. С одной стороны хотелось установить современные светодиодные точечные потолочные светильники, а с другой стороны в прихожей висел самодельный комплект светильников люстра и бра, сделанные своими руками. Они мне нравились, и расставаться ни с люстрой, ни с бра совсем не хотелось.
В конечном итоге было найдено компромиссное решение, люстру и бра у входа в прихожую оставить висеть на прежних местах, а в коридоре прихожей, где на стене висел одноламповый светильник, установить встраиваемые в натяжной потолок точечные светильники.
Прежде, чем устанавливать натяжной потолок, необходимо проложить электропроводку, а чтобы проложить провода необходимо разработать электрическую схему, исходя из вида и количества светильников, типа лампочек и их мощности.
Меняем люстру на натяжном потолке
Вы скажете: натяжной потолок устанавливают специалисты, вот пусть они и занимаются заменой светильника. Но это не совсем так по двум причинам:
- Прежде всего, это не в их компетенции.
- Вторая причина еще проще: за несложные электромонтажные работы с вас возьмут приличные деньги.
Поэтому читаем инструкцию, подготавливаем необходимый инструмент, закупаем материал – и вперед!
Первое, о чем нужно подумать заранее перед заменой люстры (или установкой новой) на натяжном потолке – это точно определить место ее расположения. От этого зависит, нужна ли прокладка дополнительной проводки.
Выбор и покупку люстры нужно произвести до установки натяжного полотна. Это позволит определиться с вариантом монтажа и правильно произвести подготовительный этап. Вот несколько простых рекомендаций, которые позволят вам правильно выбрать люстру для натяжных конструкций:
- Чаша светильника не должна иметь острых краев или выступов (можно повредить полотно);
- Оптимально, если основание будет выполнено из неметаллического материала. Это позволит не беспокоиться о деформации полотна, если основание нагреется;
- Желательно выбирать модель, в которой плафоны направлены в сторону от полотна;
- Если вы планируете использовать лампы накаливания, то длина подвеса должна быть не менее 20 см (расстояние от потолка до источника освещения).
Подготовительный этап
После того как вы приобрели люстру, определились с типом крепления и местом ее расположения, можно приступать к монтажу электропроводки и устанавливать основание.
Удлиняем провод
По части электропроводки чаще всего нужно наращивать провод, даже если люстра не переносится. Дело в том, что крепление светильника на натяжном потолке осуществляется несколько ниже (в зависимости от ровности основания, толщины профиля и других факторов). Иногда, если потолки в комнате высокие, их специально опускают на 10–15 см. Естественно, длины старых проводов не хватает: необходимо наращивать. Для этого при помощи клемм к старым проводам присоединяется отрезок кабеля необходимой длины.
Если светильник переносится, то длина кабеля увеличивается и на него одевается гофра. Чтобы гофра не провисала, ее при помощи пластиковых хомутов фиксируют к основанию потолка.
Установка крепежного элемента
В зависимости от конструкции люстры, используется несколько способов монтажа. Рассмотрим их более подробно:
- Монтажный крюк. На такой элемент крепятся все подвесные люстры. Для установки на натяжном потолке используются металлические крюки различной длины. Они имеют удобную пружинную защелку, благодаря которой происходит фиксация в отверстии плиты. Резьба, нарезанная по всей длине такого крюка, позволяет точно отрегулировать высоту люстры. Для монтажа крюка достаточно просверлить в плите перекрытия отверстие и вставить в него крепежный элемент. Также можно использовать старое отверстие, предварительно удалив из него старый крюк;
- Крепление на профиль. Некоторые светильники крепятся на продольный профиль (планки) при помощи шпилек. Чтобы закрепить профиль, используются так называемые закладные конструкции. В роли закладной используют подходящий кусок доски или толстой фанеры. В закладной делается отверстие для вывода провода для люстры. К потолку отрезок доски или фанеры крепится при помощи дюбелей. Если закладную нужно опустить вниз, то используется монтаж на П-образный профиль из оцинкованной стали.
Теперь можно приглашать специалистов для установки натяжной конструкции.
Установка люстры
После того как полотно натянуто, приступают к монтажу люстры. Для этого потребуется термокольцо, которое выпускается различного диаметра. При монтаже на крюк, выбирают небольшое кольцо, а при креплении на профиль – по ширине декоративной чаши.
Порядок работ по установке люстры на натяжном потолке следующий:
- На ощупь находится место монтажа крюка или закладной;
- Термокольцо приклеивается к полотну. Для этого лучше использовать клей на основе цианокрилата;
- Когда клей окончательно схватится, полотно внутри кольца аккуратно вырезается острым ножом;
- В отверстие вытягиваются провода, а люстра вешается на крюк;
- Если используется профиль, металлическая планка прикручивается к закладной при помощи саморезов, а люстра крепится на монтажные шпильки;
- После того как светильник установлен, производится электрическое подключение по приложенной схеме и устанавливается декоративная крышка.
Встроенные светильники – установка
Прежде чем приступать к установке, следует набросать ее подробный план:
- Важная характеристика – необходимый уровень освещенности, который определяется с помощью специальных расчетов. Для этого предполагаемое количество ламп умножается на известную мощность светильника, затем полученное число
делится на двадцать. Путем таких расчетов мы узнаем площадь поверхности, которую в состоянии качественно осветить прибор.
- Вы должны учесть все имеющиеся в помещении осветительные приборы (источники света) – как основную люстру, так и добавочные приспособления: торшеры, бра и прочее.
- Определяем будущее расположение светильников на поверхности стен и потолка. Оно может быть линейным, фигурным, точечным. Можно сделать искусную имитацию настоящего звездного неба.
- Исходя из упомянутого выше, приобретаем нужное количество выбранных светильников.
До покупки светильника не стоит вырезать под него отверстие в потолке. Оно вполне может оказаться не аналогичным размерам прибора, указанным в аннотации.
Лучше всего, если обустройство освещения и монтаж натяжных потолков осуществляется примерно одновременно.
Электромонтажные работы
Важнейшей и обязательной частью работы является проведение и подключение электрических проводов.
Какова последовательность операций?
-
Сначала необходимо нарисовать схему, на которой должны быть отмечены трансформатор, все намеченные светильники, выводы к выключателям.
- Выбираем оптимально подходящий тип проводки. Он должен быть хорошо изолированным, влагозащищенным. В этом качестве хорошо подходят ВВГ или ШВВП модели, часто применяемые именно для подключения. Они способны выдерживать повышение температуры до 35 градусов и показатели влажности до 98 процентов. Это наиболее подходящие для нашего климата характеристики. Подойдет такая проводка и для размещения в ванной комнате, где влажность часто бывает чрезвычайно высокой: она ее успешно выдерживает.
- Сеть монтируется под гипсокартонным или натяжным потолком.
Схемы подключения
Перед тем как сделать разводку электропроводки для точечных встроенных светильников, нужно произвести монтаж распределительной коробки. Причем сделать это требуется так, чтобы к ней всегда был открыт доступ. Только после этого можно протягивать кабельные линии к местам установки осветительных приборов.
Есть несколько схем разводки электрических кабелей, по которым можно проводить монтаж проводки для точечных светильников. Выбор схемы напрямую зависит от типа используемых ламп. Например, при выборе ламп мощностью 12 В в схему нужно включить трансформатор. Если же были выбраны споты, которые работают от бытовой сети в 220 В, наличие преобразователя не требуется. Их можно подключить напрямую к сети.
Последовательное
Схема последовательного подключения проста, поскольку не требуется большого количества проводов. Но есть у нее и некоторые недостатки. Например, при использовании последовательного подсоединения в систему можно включить не более пяти – шести ламп. К тому же они будут светиться не в полную силу. И при выходе из строя одной лампы цепь разорвется, освещение в комнате будет отсутствовать.
Следите за тем, чтобы на выключатель шла фаза, которая в дальнейшем направляется на лампы, а нуль поддавался только на последний в цепочке светильник.
Если для электропроводки используется трехжильный кабель, то провод, отвечающий за заземление, должен подаваться на каждую лампу к нужной клемме. В остальном проводка должна быть разведена так же.
Параллельное
Для обеспечения полноценной работы используется параллельное подключение. В этом случае все лампы будут светить с нормальной интенсивностью. В случае выхода из строя одного устройства освещение в комнате не пропадет. Но нужно заготовить большее количество проводников. Лучше использовать кабель ВВГ нг 2*1,5 или 3*1,5, он является негорючим трехжильным.
Есть два способа параллельного подключения точечных устройств:
- к каждому источнику света подаются два кабеля;
- шлейфное соединение, при котором оба провода попеременно заходят на светильник и с выхода подаются дальше.
Во втором случае из распределительной коробки выходит кабель, который подается на первый светильник. К его выходу нужно подключить кусок провода и протянуть его к следующему светильнику. То есть несколько отрезков кабеля соединяют лампы между собой одну за другой. При этом есть возможность разделить их на две и более группы в зависимости от количества клавиш на выключателе, схема будет такой же. Но данное подключение потребует увеличения количества проводов.
Лучевое
При лучевом подключении используется отдельный кусок провода для каждого светильника. Такой способ подключения требует наибольших затрат кабеля, но это компенсируется повышенной надежностью эксплуатации, то есть выход из строя одной точки освещения не влияет на работу других устройств.
Физически такая схема выглядит следующим образом. От распределительной коробки проводится кабель, который крепится в удобном месте, например, по центру комнаты. От этого кабеля идут ответвления к каждому прибору, причем и провод фазы, и провод нуля.
Сложность такого подключения заключается в том, что нужно обеспечить надежное соединение кабелей от осветительного прибора с проводом до распределительной коробки. Поэтому нужно подготовить обычные клеммные колодки с винтовым соединением.
Как установить светильник в подвесных потолках устанавливаемых на профиле
Светильник, устанавливаемый на профиле, широко используется для обустройства офисных помещений. В качестве источника света для таких конструкций используют люминесцентные лампы. Однако применять такую конструкцию можно для обустройства гостиной комнаты или спальни.
Установка такой конструкции осуществляется в следующем порядке:
- Сначала нужно подобрать подходящее место для крепления светильников. К этим местам нужно прикрепить дополнительные подвесы для профиля.
- После этого проведите проводку от распределительной коробки.
- Установите плитки на место, куда вы хотите установить освещение.
- При необходимости обрежьте излишки плитки при помощи пилки или ножовки.
Параллельное подключение — схема
Приборы освещения с параллельным подключением светят с одинаковой интенсивностью, но монтаж предполагает использование большего количества проводов. Несмотря на это, монтаж точечных светильников с параллельным подключением пользуется популярностью. Такой способ позволяет устанавливать неограниченное количество приборов освещения, включая светодиодные лампы, главное, взять негорючий кабель ВВГ нг. Форма кабеля может быть круглой или плоской, но он обязательно должен быть негорючим. Особенно это относится к установке светильников на деревянных потолочных перекрытиях.

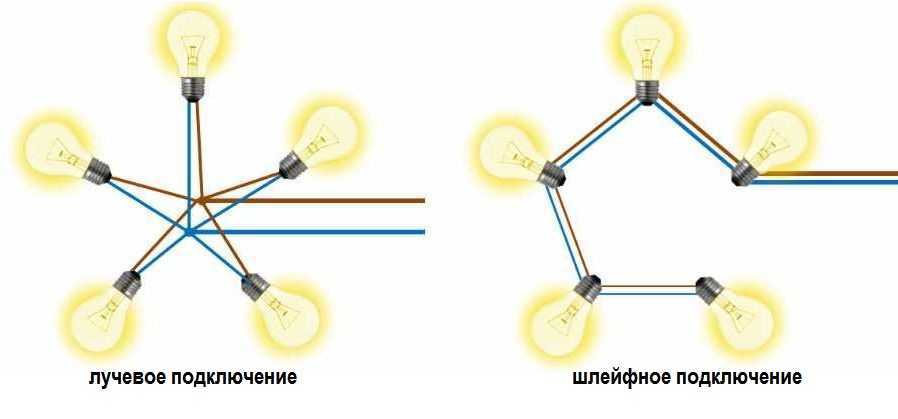

Параллельное подключение осуществляется двумя способами:
- Лучевое соединение.
- Шлейфное соединение.
В первом случае решение вопроса, как соединить светильники на потолке, предполагает подведение к каждому точечному прибору освещения своего куска провода. Использование такого варианта требует большого расхода кабеля, однако при выходе из строя одного светильника вся цепь работает без перебоев. Разводка кабеля по потолку должна выглядеть следующим образом: от распределительной коробки до центра комнаты тянется кабель и фиксируется в этом месте. К светильникам провода идут из одной центральной точки. Наличие большого количества проводов, сходящихся в одном месте, требует надежной фиксации. Одножильные провода можно скрутить, а место скрутки обжать пассатижами и запаять.
Крепление потолочных светильников получается прочным, надежным, но не разъемным. Более простой способ подразумевает использование разъемов с определенным количеством входов, к которым подключаются провода. Кроме того существуют специальные приспособления – клеммники, они стоят дороже, но провода в этом случае задача, как подключить споты на потолке, решается быстро, легко и прочно. Можно воспользоваться клеммными колодками с винтовым соединением, они также обеспечивают надежное подключение, но для подачи напряжения на все провода необходимо установить дополнительно перемычки на задействованные клеммы.
Во втором случае к каждому светильнику попеременно подается и выходит по два провода. Схема подключения точечных светильников на потолке выглядит следующим образом: от распределительной коробки идет кабель на первый прибор освещения. К выходу этого же прибора подключается второй кабель и протягивается до следующего светильника. С остальными приборами выполняются аналогичные действия.
Установка встроенного освещения
Перед тем как повесить светильник на потолок, необходимо выполнить в поверхности потолка отверстие, через которое наружу нужно будет протянуть конец кабеля (прочитайте: «Крепление кабеля к потолку: варианты и способы»). Все последующие мероприятия по его установке должны выполняться исходя из параметров прибора. В связи с тем, что размеры потолочных светильников могут быть самыми различными, схема их установки может отличаться.
Но следующие правила являются стандартными для всех приборов точечного освещения:
зачастую светильники потолочные встроенные имеют конструкцию, при которой патрон прибора прочно закреплен на его корпусе. Для такого способа монтажа нужно соединить провода светильника при помощи кабеля через клеммник, а затем вставить его в отверстие установки. Чтобы выполнить это, прижимы в виде пружин, расположенные на корпусе, необходимо поднять вверх и отпустить уже в пространство между потолком
Завершается установка помещением внутрь потолка светильников. В том случае, если предполагается создать светильники с лапами галогенного типа, то ни в коем случае не следует вкручивать их вручную, важно пользоваться для этого специальным приспособлением;
меньше всего проблем возникнет с установкой потолочного светильника, оснащенного цокольной лампой. На патронах таких приборов освещения имеются винтовые зажимы, поэтому достаточно будет лишь зачистить торцы кабеля, подвести их к светильнику и определить его на нужное место.
Установка точечного светильника, детали на видео:
Таким образом, можно сказать, что в схеме устройства встроенных светильников точечного типа в потолок особой сложности нет, если все работы будут выполняться в соответствии со всеми вышеперечисленными правилами и нормами установки, что в частности касается монтажа электропроводки.
Самостоятельное обустройство подвесного потолка с подсветкой
Прежде, как подключить лампочки в подвесном потолке, нужно подобрать место, где будут установлены светильники. Монтаж потолочной конструкции с подсветкой предполагает строительство короба с использованием гипсокартонных листов, но подключить освещение можно и без него.
Если запланировано изготовление короба из ГКЛ, необходимо учесть несколько нюансов:
- Высота подобной конструкции не должна быть больше 20 сантиметров от потолочного перекрытия.
- Нижнюю грань короба в обязательном порядке следует выдвигать вперед на 7 – 9 сантиметров.
- Установка светодиодных светильников на потолке производится на дно ниши (прочитайте: «Как происходит установка светодиодных светильников в потолок – правила монтажа»).
Если короб не будет использоваться, монтаж подсветки выполняют так:
- Размечают места крепления приборов.
- По периметру потолочной поверхности проводят линию.
- Используя клеевой состав, прикрепляют светодиодные ленты.
- Если поверхность подвесного полотна побелена, к их основанию прикрепляют металлические уголки.
Как правильно установить светильник в подвесной потолок
Установить светильник в натяжной потолок можно самостоятельно, но при этом нужно придерживаться основных правил техники безопасности. Для монтажа вам понадобятся лампы, светильники, питающий привод, гильзы для соединения кабелей, изолента и выключатель.
Установка осуществляется в следующей последовательности:
Сначала нужно распределить провода и зафиксировать их.
Далее определитесь с местом крепления источника освещения
При этом примите во внимание место пролегания швов.
После этого просверлите отверстия необходимого диаметра. Учтите, что диаметр полученной щели должен быть немного меньше, чем диаметр внешней кромки светильника.
Через отверстия протяните провод.
На вытянутом проводе разрежьте и оголите петли
Для подключения светильника нужно применять 2 провода, длина которых не должна превышать 12 сантиметров.
Зажмите один конец проводка в клемме.
Прикрепите светильники к натяжному полотну при помощи скоб.
После этого подключите к конструкции питающий провод.
Установите лампочку.
Затем проверьте работоспособность конструкции. Не забывайте про своевременную изоляцию оголенных проводов.
