Методика расчета
Длина в метрах необходимого профиля CD для создания каркаса рассчитывается по формуле Lх (H/0,6-1) + Hх (L/0,6-1), где L – длина комнаты, а H – ее ширина. Допустим, размеры помещения 3 на 6 метров, тогда суммарная длина этого стройматериала составит: 6х (3/0,6-1) + 3х(6/0,6-1) = 51 метр. Но при работе с профилем остается много технологических обрезков, поэтому его закупают с запасом, который составляет около 20% – в данном случае это примерно 10 метров. Итого необходимо приобрести 15 четырехметровых планок или 20 трехметровых.
Вторым способом предусматривается прикрепление профиля в направлении длинной стороны листа материала, но шаг ограничивается 40 сантиметрами. Поперечный профиль монтируют только в местах стыка – к листам материала или к каркасу. Исходя из варианта крепления профиля СД на потолок из гипсокартона – расчет материала и производится.
Методика расчета. Пример №1. Для монтажа каркаса под гипсокартон потребуется иметь в наличии профиль, длина которого составит Lх (H/0.4-1) = 6х (3/0,4 -1) = 39 (метров). В данном случае оптимальным вариантом станет покупка трехметровых планок в количестве 13+ 1 = 14 штук (по 2 в ряд). К полученному результату надо добавить несколько планок для крепления стыков между листами.
Пример № 2. Профиль СД можно прикрепить поперек комнаты, тогда планки не придется сращивать между собой, поэтому лучше использовать формулу Hх (L/0,4-1) = 3х (6/0,4-1) = 42 метра. В данном случае надо добавить поперечный профиль для стыка листов гипсокартона, а это еще 6 метров и таким образом поверхность потолка будет поделена пополам. Суммарная длина профиля СД составит 42 + 6 = 48 метров или 16 трехметровых планок. Можно не приобретать дополнительно 20% материала.
Произведенный на потолок из гипсокартона расчет материала – а точнее профиля CD – является условным, он приведен как пример, чтобы была понятна методика вычислений. Специалисты рекомендуют крепить листы вдоль профиля.
Подвесы. В расчет стоимости потолка из гипсокартона необходимо включить приобретение подвесов. При установке профиля CD шаг между подвесами равен 60 сантиметрам. Так во втором примере при установке планок поперек комнаты итоговая длина поперечных профилей составляет 42 метра – чтобы узнать количество подвесов надо эту цифру разделить на 0,6 метра и получится 70 штук. Дополнительно пару подвесов следует приобрести про запас. Гипсокартон. Расчет подвесного потолка из гипсокартона произвести несложно. При этом следует учесть несколько немаловажных моментов. Стандартно листы имеют длину 2. 5 метра и ширину 1,2 метра. Ряд компаний-производителей выпускают изделия большего или меньшего размера. Если помещение небольшое по площади, то специалисты советуют набросать схему поверхности потолка и подсчитать с ее помощью количество листов гипсокартона. Если их монтировать поперек комнаты, как в примере № 2, то понадобится 7 листов, при этом два из них будут использованы частично. Поможет произвести расчет гипсокартона на потолок калькулятор, который имеется на сайте.
Когда потолок в помещении имеет не строго прямоугольную форму или комната большая, к его площади с учетом всевозможных выступов добавляется 10-15 процентов и полученную величину делят на площадь листа гипсокартона, как уже говорилось выше, это 2,5х 1,2 = 3 квадратных метра.
Шурупы с дюбелями. Определить их количество также несложно. Так профиль УД крепится к стенке с шагом 40 сантиметров, а для установки подвеса на железобетонном основании может потребоваться один (в крайнем случае, два) шурупа с дюбелем. Специалисты советуют для обеспечения большей надежности использовать на один подвес два шурупа.
Саморезы. Расчет количества саморезов для создания гипсокартонной потолочной конструкции выполняется достаточно просто – надо приобрести 100 штук на один лист.
Это интересно: Технология монтажа натяжных потолков, подробное фото и видео — читайте во всех подробностях
Устанавливаем реечный потолок своими руками
Покупка реечного потолка
Итак, предположим, мы решили осуществить монтаж реечного потолка своими руками: видео инструкция изучена, необходимый минимум знаний приобретен, уровень, шуруповерт и перфоратор тоже в наличии. Дело за малым – приобрести сам потолок.
При покупке реечного потолка нужно учитывать следующие моменты:
- Перед заказом потолка нужно промерить размер помещения, в которое потолок будет установлен. Если вы меряете потолок сами (а не привлекаете мастера по замеру), то лучше сделать запас, добавив 1,5-2 см в каждую сторону. При необходимости вы сможете подрезать панели потолка непосредственно при монтаже.
- Оптимальный способ приобретения реечного потолка – заказ комплектующих в компании, которая специализируется именно на этом виде потолков. Такой подход вполне оправдан, так как в этом случае вы можете заказать потолок с габаритами, которые соответствуют габаритам помещения.
- Что же касается выбора между отечественными и зарубежными производителями, то он не очень принципиален, так как производятся реечные потолки по идентичной технологии. К брендам, достойным упоминания, относятся Албес, Geipel и некоторые другие.
Монтаж реечных потолков
Теперь мы попробуем разобраться, как же происходит монтаж реечного алюминиевого потолка: видео инструкция, приведенная в этой статье, даст вам достаточно полное представление о последовательности операций, а текстовый алгоритм поможет спланировать свои действия.
Монтируется реечный потолок таким образом:
Для начала — на потолок наносится разметка. Разметка под реечный потолок включает базовую линию, определяющую положение потолка по отношению к потолочному перекрытию, а также – линии на потолке, по которым будет устанавливаться крепеж.
Торцевой профиль
- Затем необходимо смонтировать шину для реечного потолка. В большинстве случаев реечные потолки комплектуются шинами несколько большего, чем требуется, размера. Поэтому перед тем как монтировать реечный потолок шину нужно обрезать. Проще всего сделать это с помощью ножниц по металлу.
- Установленную шину стыкуем с торцевым профилем.
Первая рейка на шине
- Подрезаем панели (основные и промежуточные) до нужного размера и приступаем к сборке потолка. Панели вставляем в пазы торцевого профиля и фиксируем на шине с помощью защелки.
- Между основными планками вставляем планки промежуточного профиля.
Защелкнув последнюю панель в креплениях, мы получаем готовый реечный потолок. Осталось установить в него встроенные светильники.

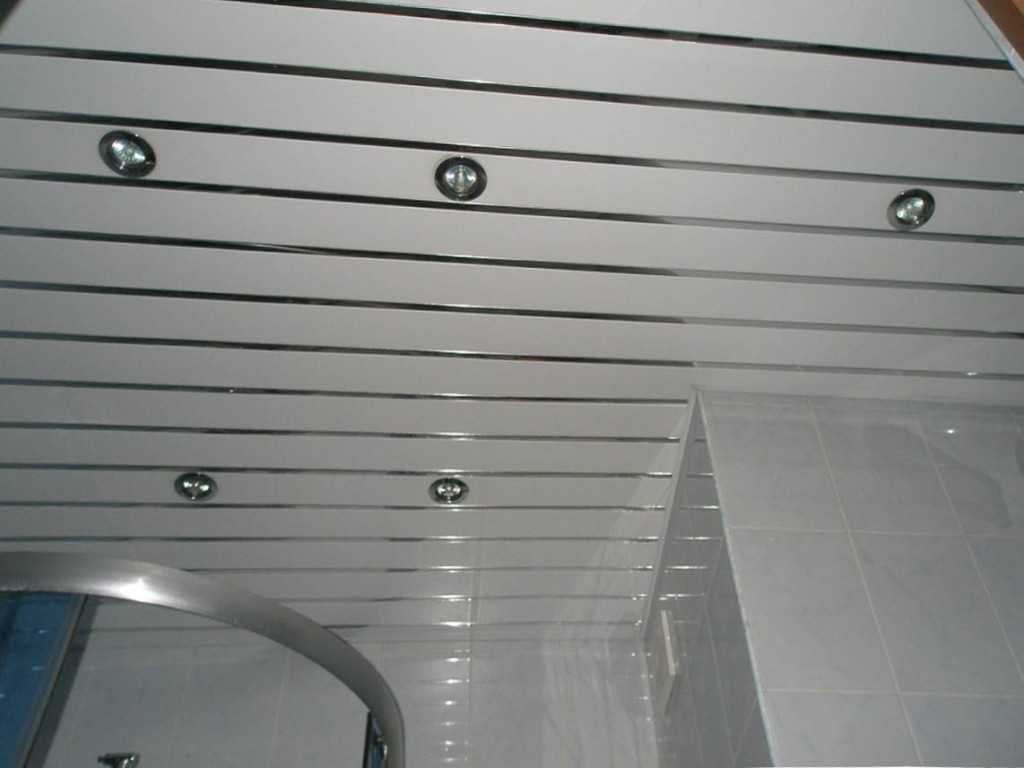

Готовый потолок
Естественно, это лишь самая общая схема работы. Более подробно демонстрирует монтаж алюминиевых реечных потолков видео инструкция в этой статье. Но если вы изучите приведенный здесь алгоритм, ознакомитесь с нюансами на видео и приложите старание – своими руками собрать реечный потолок у вас непременно получится!
Как сделать реечный алюминиевый потолок в ванной своими руками видео
Потолок реечный алюминиевый: фото идеи применения в интерьере
Реечный потолок из алюминия на кухне. Разностороннее направление реек придает объемности и визуально расширяет пространство комнаты.
Двухуровневый потолок со встроенными светильниками и люстрами. Потолочное полотно выполнено из матовых алюминиевых ламелей.
Алюминиевые подвесные потолки – оптимальный вариант для бассейнов. Многоуровневый реечный потолок из прямых и изогнутых реек отражает блеск воды и напоминает имитацию морских волн.
Рельефный потолок реечный алюминиевый (цена вопроса – от 1500 р./кв.м.) с глянцевыми и матовыми вставками меняет восприятие пространства и помещения в целом.
Комбинирование реечного потолка с гипсокартонными многоуровневыми конструкциями – интересный вариант для офисных помещений и административных зданий.
Создание второго яруса
Изначально в данном конкретном случае, чтобы конструкция подвесного потолка из гипсокартона предусматривала создание второго яруса:
- на шесть сантиметров вниз от поверхности гипсокартона, смонтированного на каркасе первого яруса, выполняют разметку, затем профиль UD монтируется к стене;
- на ГКЛ отмечают границу второго уровня, при этом не следует забывать, что вертикальная поверхность несколько сместится вглубь комнаты на толщину гипсокартонного листа;
- по краю второго яруса вертикально к потолку узкой стороной крепится профиль CD. Его фиксируют саморезами на профиле первого яруса;
- между расположенным по периметру комнаты профилем UD и границей второго яруса устанавливают ребра жесткости, представляющие собой расположенный горизонтально профиль CD;
- в межпотолочное пространство второго яруса выводят проводку для монтажа скрытых осветительных приборов;
- дальше каркас облицовывают листами гипсокартона. При этом не имеет значения, какую из поверхностей — горизонтальную или вертикальную зашивать в первую очередь;
- потом делают отверстия под осветительные приборы.
На завершающем этапе выполняется отделка подвесного потолка из гипсокартона. Швы и места нахождения саморезов шпаклюют, стыки проклеивают, шлифуют, грунтуют и только потом окрашивают.
Завершающие штрихи ремонта: покраска гипсокартонного потолка
Но поскольку поверхность при правильном монтаже должна получиться ровной, без трещин и провисаний, то покраска потолка из гипсокартона по зубам даже новичку. Главное – тщательно подготовить основу и выбрать качественное покрытие. Благо, в современных строительных магазинах можно найти полный ассортимент красок от различных производителей.При всем многообразии ассортимента все равно возникнет вопрос: “Чем покрасить потолок из гипсокартона?”. Для того чтобы на него ответить придется проанализировать все варианты, которые предлагает рынок строительных и отделочных материалов.
Существует несколько видов красок, которые подойдут для этих потолков:Обычные перекрытия из железобетона имеют один существенный недостаток – неровную поверхность. Поэтому перед окраской таких потолков потребуется серьезная первоначальная подготовка. Подвесная конструкция из гипсокартона лишена таких проблем. Конечно, поверхность к покраске в любом случае придется готовить, но трудоемкость работ несравнима с обработкой железобетона.
Последней стадией любого участка ремонтных работ является финишная отделка поверхностей. Процесс поклейки обоев или нанесения других покрытий очень важен, так как он определяет внешний вид помещений в течение продолжительного времени. А значит и “отвечает за уют в доме и настроение всех членов семьи. Покраска потолка давно стала самым значимым и удобным вариантом для завершения идеального дизайна комнаты.
Когда шпатлевка окончена, и поверхность полностью высохла можно приступать к шлифовке. Процесс шлифовки завершит выравнивание и сделает лист практически идеальным. Убирать наплывы следует наждачной бумагой с помощью круговых движений и только при искусственном освещении.
Направленный свет лампы даст возможность увидеть все несовершенства и их устранить. Могут ли завестись грызуны в базальтовой вате? Методы борьбы с грызунами Характеристика клея Момент Столяр, область применения, состав Область применения клея Супер Момент, правила работы с клеевым составом2.
Не докрашивайте определенные зоны потолочной поверхности, которые начали подсыхать, с благой целью улучшить нанесенный слой краски. При несоблюдении этого правила, Вы можете получить потолок с уродливыми разводами или пятнами.
Монтаж гипсокартонного потолка
До того, как начинать монтаж, выдержите гипсокартонные материалы в помещении не менее 48 часов. Вполне подойдет специальный гипсокартонный лист, толщиной 10 мм. В особых случаях может применяться и более толстый стеновой – от 12,5 мм. Самый тонкий материал — 6,5 мм толщиной.
Чтобы смонтировать каркас, размечается высота потолка. По намеченной линии производится фиксация стартового профиля. Нанесите разметку под направляющие профили, располагающиеся на расстоянии 600 мм друг от друга. По итогам разметки определите места крепления будущих подвесов. Отметим, что расстояние между подвесами должно быть около 600-700 мм
Важно: При использовании стенового гипсокартонного материала увеличьте изначальную частоту креплений. Закончив монтаж подвесов и крепление направляющих профилей, соберите каркас из отрезков направляющих профилей
Готовый каркас должен представлять собой решетку. К ней с помощью саморезов крепятся гипсокартонные листы. От обшивки до стены следует оставить расстояние в 5-10 мм. Связано это с возможными изменениями размеров гипсокартонных листов под влиянием окружающей среды.
До того, как начинать отделочные работы, просушите гипсокартонные листы в течение 2 суток
При шпатлевке потолка, уделяйте особое внимание стыкам потолка со стенами. Армированная сетка поможет залатать прорехи и сделать потолок защищенным
Зашпатлеванный потолок обычно красят, затем делают отверстия под светильники.
Монтаж на каркас из дерева
Как вариант для монтажа ГКЛ выбирают деревянную конструкцию, которая выступает основанием для установки листов. Метод нивелирует требование, выдвигаемые первым методом к первоначальному состоянию перекрытия.
- Высокий показатель прочности – сооружение способно выдерживать большой вес;
- Экологическая чистота применяемого материала;
- Возможность дополнительного утепления дома.
Монтаж ГКЛ на скелет из дерева
- Дерево целесообразно устанавливать в доме без резких температурных и влажностных перепадов;
- Приобретение дополнительного инструментария – перфоратор, электролобзик и т.д.;
- Дополнительная статья расходов на материалы;
- Если рейки, применяемые при возведении сооружения, высушены не качественно, возможна их деформация;
- Отделка требует подгонки, а значит, большего количества времени;
- Обрабатывание древесины гидроизоляцией, антисептиками для длительного срока эксплуатации;
- Выполнить установку каркаса в доме одному довольно сложно.
Для усиления каркаса между рейками, установленными продольно, дополнительно перпендикулярно крепятся контррейки.
Но чаще всего отделка в доме выполняется с применением металлоконструкций.
Монтаж одноуровневого потолка: пошаговая инструкция
После того как были приобретены все необходимые материалы, можете приступать к монтажным работам по установке подвесного потолка. Для начала удалите из помещения все предметы мебели, которые могут помешать. После этого приступайте к подготовительным работам – разметке потолка и стен и установке основных элементов.
Вначале нужно подготовить помещение
Шаг 1. Измерьте высоту каждого угла в комнате при помощи рулетки. Таким образом, вы найдете самый низкий угол в помещении. Вот от него и начинайте работу.
Снимок работ по разметке стен для потолка из гипсокартона
Шаг 2. Сделайте на стенах отметки на расстоянии 5-8 см. Помните, что первый вариант следует выбрать, если у вас не будет дополнительных светильников. Если же вы решили установить точечные, то оставляйте больше пространства между основным и будущим потолками.
Шаг 3. Возьмите уровень и с его помощью найдите точки в других углах на таком же уровне. Сделайте соответствующие отметки.
Удобнее всего проводить разметку с помощью лазерного уровня
Шаг 4. Нанесите разметку по всему периметру комнаты, соединив точки идеально ровными линиями.
Нанесение разметки
Разметка малярным шнуром
Шнур разметочный
Теперь приступайте к монтажу каркаса.
Шаг 5. Возьмите профили ПП 28/27 или UD и укрепите их по начерченной линии. Делается это так: профиль расположите над нижней границей к линии, сквозь отверстия в нем сделайте пометки на стенах. Просверлите отверстия в стенах.
Крепление профиля по периметру помещения
Шаг 6. Проклейте профили уплотнительной лентой и прикрутите их при помощи дюбель-гвоздей к стене.
Профиль проклеивается уплотнительной лентой
Крепление профиля по периметру
Шаг 7. Подвесы крепятся с шагом примерно 40 см, именно поэтому и рисуйте на потолке линии на расстоянии 40 см друг от друга.
Схема крепления подвеса для монтажа гипсокартонного потолка
Виброизолирующий подвес для подвесного потолка – это новое инженерное достижение, снижающее уровень шума и вибраций
Шаг 8. Примерно каждые 2,5 м вы будете делать перемычки на потолке. Исходя из этого, рассчитывайте, что шаг между подвесами будет равняться 50 см.
Шаг 9. Чтобы правильно просверлить отверстия в нужных местах, прикладывайте подвесы в отмеченных точках, ставьте новые отметки и затем готовьте места для анкеров. Укрепите подвесы и хорошенько прогните их концы, чтобы не осталось «свободного хода». Подвесы не должны больше прогибаться, чтобы не испортить всей остальной работы.
Цены на стеклянный потолок
стеклянный потолок
По периметру установлен профиль UD, а на потолке прикручены П-образные подвесы
Шаг 10. Начинайте устанавливать профили на потолок. В зависимости от размера помещения, может понадобиться их удлинение или укорачивание.
Установка CD профиля в UD профиль
Длину можно нарастить, соединив две детали при помощи специального удлинителя
Обратите внимание, что стыки профилей не должны впоследствии быть на одном уровне и далеко от подвеса
Крепление профиля к подвесам
А их общая длина должна быть на 1-2 см короче длины потолка. Установку каждого профиля начинайте с углов – прикручивайте его к подвесам и направляющим при помощи саморезов. Затем закрепляйте середину.
Монтаж профилей
Шаг 11. Закрепив два профиля подряд, перейдите на другую сторону помещения и проделайте ту же работу. Затем крепите центральные.
Готовый каркас
Шаг 12. Устанавливайте перемычки при помощи «крабов» и саморезов. Их крепят каждые 2,5 м – там, где будут получаться стыки гипсокартонных листов.
Крепление несущего профиля каркаса подвесного потолка
Схема монтажа гипсокартона на деревянный каркас подвесного потолка
Шаг 13. Самый долгожданный этап – крепление самого гипсокартона. Обрежьте кромки листов при помощи ножа под небольшим углом – таким образом, вы улучшите результат шпатлевания. Там, где торец оклеен, срезать ничего не нужно.
Обрабатываем кромку с помощью рубанка для гипсокартона
Правила резки гипсокартона
Шаг 14. Начинайте крепление листа с угла комнаты. При этом расстояние между листом и стеной должно быть 0,5 см. Крепите гипсокартон к профилям саморезами с шагом 20 см. На соседних листах их вкручивают «в разбежку». Шляпки должны быть утоплены в гипсокартон,т. е. не должны выпирать. Кстати, не устанавливайте листы ГКЛ на одном уровне – они должны крепиться со смещением швов. Стыки плит не должны располагаться возле углов.
3D потолок
Схема монтажа гипсокартона
Крепление гипсокартона
Саморез обязательно утапливается внутрь
Требования, которые соблюдают при креплении
Чтобы результат стараний был качественный и аккуратный, перед выполнением работ внимательно осматривают потолочную поверхность на дефекты:
- Грибок, плесневые образования;
- Трещины, порой глубокие;
- Отпавший от поверхности слой штукатурки;
- В частном доме фундамент склонен к оседанию, что чревато нарушением горизонтальности;
- Перепады в высоте.
На первый взгляд это мелочи, но они наносят серьёзный ущерб сооружению во время его дальнейшей эксплуатации. Поэтому перед монтажом ГКЛ их устраняют. Первоначальное состояние потолка предопределяет дальнейший метод его декорирования.
Какой бы материал не был выбран для отделки в доме, выполняют следующие действия: тщательно очистить поверхность от копоти, загрязнений, обоев, штукатурки, и нанести противогрибковый раствор.
Отделка потолочной поверхности производится такими способами:
- Монтаж на металлокаркас;
- Монтаж на каркас из дерева;
- Монтаж на само деревянное перекрытие.
Крепление гипсокартона на каркасе
Цельный лист гипсокартона (ГКЛ) крепится поперечно длинным направляющим профилям.
Листы соединяют в центральной части профиля. Для качественного монтажа ГКЛ на профиля, рекомендуется работать с напарником. Для прикрепления листов к профилю используют саморезы, при этом шуруп слегка «утапливают» в листе гипсокартона, где-то на два-три миллиметра. Расстояние между саморезами должно быть приблизительно 250-300 мм., а от углов гипсокартона – 30-40 мм.
Помимо этого, шурупы следует начинать крепить не ближе, чем 10-15мм от края гипсокартона. При ввинчивании саморезов, следует быть крайне осторожными и не допустить скола края листа. Однако если такая неприятность все же случилась, необходимо извлечь шуруп и вкрутить новый на расстоянии 30-40 мм от места скола.
При креплении листов гипсокартона к потолку необходимо помнить о следующих нюансах:
- При установке листов гипсокартона следует помнить, что по углам помещения находится узкий профиль, а это может усложнить процесс монтажа;
- Для красивого эстетичного вида гипсокартонного потолка следует придерживаться простого правила: меньше граней – красивее вид;
- В процессе ввинчивания саморезов, следует придерживаться одинаковой глубины «утопления» во всех точках крепления. Такая точность пригодится позже, на стадии проведения малярных работ, она позволит провести их максимально качественно;
- Во избежание возникновения неприятных ситуаций, таких как перепад высот в местах соединения листов, наилучшим вариантом станет использование продукции от одного производителя (к примеру, Knauf).
Технология резки гипсокартонных листов и малярные работы
Для осуществления разметки листов гипсокартона используется алюминиевое правило, которое следует тщательно очистить от всевозможных загрязнений. Если такой инструмент отсутствует, можно воспользоваться ровной рейкой.
На листе производится разметка, по ней гипсокартон будет обрезаться.
Далее, делается надрез глубиной 2-4 мм по правилу (или рейке)
Для этого используют острый строительный нож, чтобы линия была ровной и не прерывалась.
После чего, лист гипсокартона кладется на край стола и с помощью осторожного, но уверенного движения ломается. При правильно сделанном надрезе, гипсокартонный лист сломается ровно.
Инструкция по резке гипсокартона
- На тыльной стороне листа останется картон, его можно срезать с помощью строительного ножа.
- Для выравнивания края среза можно использовать рубанок либо наждачную бумагу №4 или №6.
Процесс разметки потолка для размещения точечных светильников следует выполнять перед последним нанесением краски. Такой порядок действий позволит предотвратить появление пятен и поможет сохранить видимость меткам для точек освещения. Нанесение последнего слоя краски производится по направлению к самому сильному потоку света.
Технология: для покраски подвесного потолка из гипсокартона оптимальным решением будет использование валика, это сэкономит краску и позволит создать равномерное покрытие
Приведенные выше правила технологии создания подвесных потолков из гипсокартона, позволит провести качественный монтаж собственными силами. Однако этого можно достичь только в том случае, если четко соблюдать все инструкции и рекомендации. В противном случае, вы рискуете получить на выходе кривой и ненадежный потолок, который необходимо будет переделывать.
Комплектные системы Кнауф
Если для любителя ГОСТ и СНиП являются “темным лесом”, то для профессионала технологическая карта – это универсальное руководство, как технически грамотно и быстро смонтировать каркас и прикрутить гипсокартон.Для удобства шпаклевания саморезов их закручивают с небольшим утапливанием шляпки в лист – на 1 мм. Работа по заделке стыков выполняется с использованием армирующей ленты.
- Направляющий профиль ПН. В сечении имеет размер 27×28 мм. В стенке есть заводские отверстия, через которые выполняется монтаж к основанию стены.
- В комплекте с ПН монтируют несущий ПП профиль. В сечении он имеет размер 60×27 мм.
Важно! Изначально принято рассчитывать каркас специально под потолочный гипсокартон размером 1,2×2,5 м и толщиной 9,5 мм. Но гипсокартон поставляется и в других размерах
Технологическая карта Кнауф рекомендует крепить гипсокартон поперек несущего профиля. Саморезы крутятся в лист под прямым углом.
Дополнительная информация по теме:
- Как сделать красивую перегородку из гипсокартона видео
- Фото потолков из гипсокартона в зале квадраты
- Чем заделывать стыки гипсокартона шпаклевкой или штукатуркой
- Как спрятать трубы отопления под потолком гипсокартоном
- Чем отличается подрозетник для гипсокартона от подрозетника по бетону
Выбор металлических профилей каркаса и способа их установки
1. Одноуровневый потолок без использования подвесов (система П 131 или П 231)
Это является самым экономичным и наименее трудоемким вариантом создания каркаса для подвесного потолка. Отлично подходит для отделки помещений шириной до 3,0 м, например, ванных комнат, туалетов, коридоров и т.п.
Суть способа заключается в установке металлического профиля по периметру комнаты. Он крепится к стенам, образуя замкнутый контур. Затем в них вставляются профили-направляющие с определенным интервалом. При этом нет необходимости в использовании подвесов, вся конструкция выравнивается при помощи элементов каркаса, расположенных по периметру помещения. Поэтому при таком варианте установки потребуется минимум материалов.
В итоге должен получиться металлический каркас, к которому можно крепить потолочные листы (например, аквапанель или фанеру). Также он подходит для установки пластиковой и деревянной вагонки.
2. Одноуровневый потолок с применением подвесов (система П 113 или П 213)
Данный способ установки каркаса является самым распространенным, поскольку подходит для любых помещений самых разных размеров, начиная от небольших кладовок и ванных комнат, заканчивая огромными залами. Это очень хороший вариант для устройства подвесного потолка, расположенного в одной плоскости.
Для данного варианта, как и для предыдущего, необходимо сначала сделать разметку уровня будущего потолка, отметить ее на стенах помещения и установить профили по периметру потолка. Затем потребуется смонтировать по всей поверхности специальные регулируемые подвесы. К ним и к элементам каркаса, установленным по периметру, крепятся промежуточные профили с определенным шагом.
Регулировка уровня всех профилей осуществляется при помощи подвесов. В итоге получится металлический каркас, выровненный в одну плоскость. После этого обшить потолок отделочными материалами (например, листами ГВЛ или ДВП) не составит большого труда.
3. Двухуровневый потолок с использованием подвесов (система П 112 или П 212)
Этот вариант монтажа каркаса позволяет выравнивать плоскость потолка как в один уровень, так и в несколько. Способ может использоваться для отделки любых помещений, вне зависимости от размеров и условий эксплуатации конструкции.
Суть установки каркаса в данном случае заключается в монтаже профилей сначала в одной плоскости, а затем в другой, расположенной на уровень ниже. При таком способе монтажа нет необходимости располагать элементы каркаса по периметру комнаты.
Профили крепятся к базовой основе перекрытия с помощью подвесов. Ими же осуществляется и регулировка уровня потолка. Непосредственно к уже установленным профилям крепится следующий ряд элементов каркаса, образуя еще одну плоскость потолка. Таким образом можно создать, например, двухуровневую конструкцию из гипсокартона или из других отделочных материалов.
Крепежные элементы
Работа по соединению профиля выполняется с использованием таких элементов:
- Разноуровневый поперечный соединитель для профиля ПП (60×27). Продается в распрямленном виде, поэтому перед тем как выполнить монтаж, его необходимо выгнуть.
- Одноуровневый поперечный соединитель “Краб”.
- Односторонний поперечный соединитель. Верхней стороной он цепляется за несущий профиль.
- Поворотный разноуровневый соединитель, позволяющий соединять несущий профиль под любым углом.
- Продольный одноуровневый соединитель. Используется в том случае, когда необходимо нарастить несущий профиль.
- Универсальный соединитель. Необходим для того, чтобы соединить несущий профиль в одной плоскости под любым углом.
Соединители
Работа по монтажу каркаса на потолок Кнауф выполняется с использованием таких элементов:
Нониус-подвес
- Регулируемый нониус-подвес. Представляет собой телескопическую конструкцию из двух частей. Рассчитан на нагрузку в 40 кг.
- Комбинированный подвес, в котором имеется и тяга, и выдвижной элемент нониус-подвеса.
- Для соединения металлических элементов необходимый шуруп LN (с острым кончиком) и шуруп LM (с самонарезным кончиком).
- Монтаж тяжелого профиля в системе П131 выполняют саморезами FN.
- Монтаж направляющих к стене выполняют металлическими или нейлоновыми дюбелями.
- Монтаж к пустотелым конструкциям в лист гипсокартона Кнауф выполняют многофункциональными дюбелями или дюбелями-бабочками.
- Установка навесного оборудования к листам осуществляют дюбелем с винтовой резьбой.
- Гипсокартон крутят шурупами TN (в стандартный профиль) или TB (в толстолистовой профиль). Шуруп MN используют для вкручивания в лист из гипсоволокна.
