Особенности и монтаж вентиляционного выхода трубы на крышу своими руками

Узел прохода венттрубы: особенности конструкции

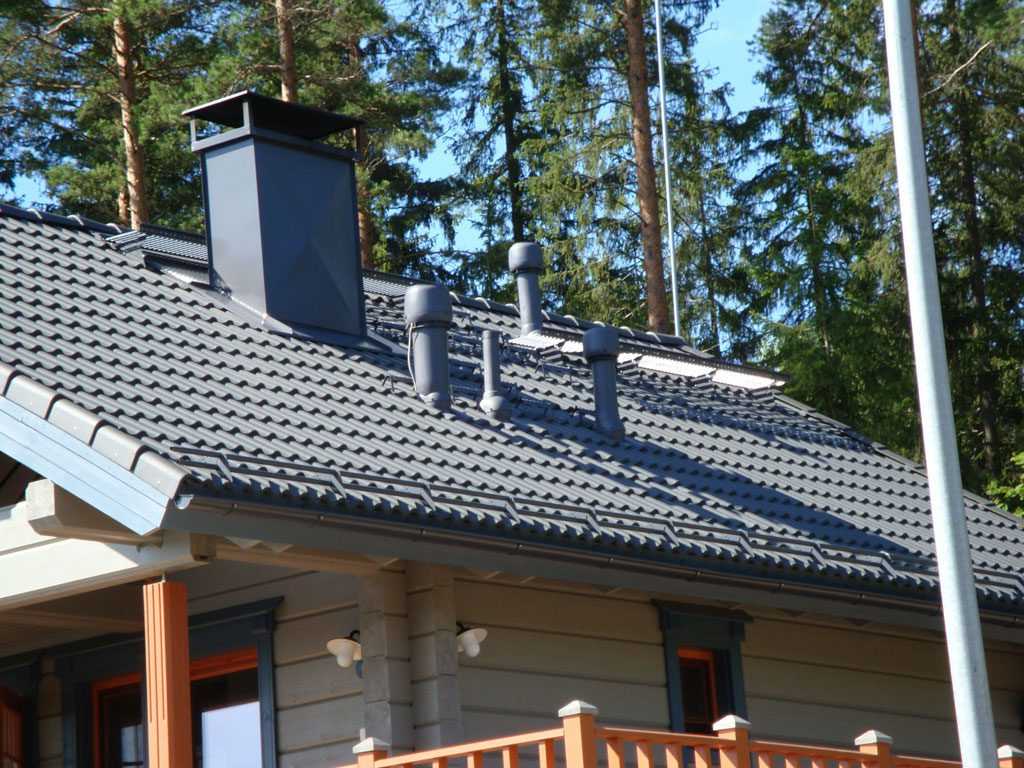

Проходной узел крышной вентиляции представляет собой металлическую, пластиковую или комбинированную трубу. Она помещается в сквозное отверстие в кровле и фиксируется в металлическом стакане. Отверстие после установки узла герметизируется и утепляется с наружной и внутренней стороны. Снизу к узлу подводится воздуховод системы вентиляции, а сверху устанавливается защитный капельник или дефлектор.

Для установки прохода венттрубы можно использовать и готовое фасонное изделие, предназначенное для кровельной вентиляции. Это комбинированная труба, состоящая из внутренней стальной оцинкованной трубы и наружного полипропиленового слоя. В нижней части изделия, которая вставляется в воздуховод, находится уплотнитель, а в верхней части конструкции имеется колпак с дефлектором.

Планирование и установка узла прохода вентиляционной трубы зависит от нескольких факторов:

• тип кровли – плоская, двускатная, односкатная, сложная;
• вид кровельного материала – профнастил, гибкая черепица, керамическая черепица;
• угол скатной кровли.

Необходимо заранее позаботиться о герметизации и утеплении участка кровли в месте монтажа проходного элемента.

Поскольку для установки трубы потребуется вырезать фрагмент кровли, включая внешнюю оболочку, слой утеплителя и гидроизоляции, после установки инженерной конструкции нужно тщательно загерметизировать и утеплить узел. Если этого не сделать, то через трубу вентиляции в помещение будет попадать влага, и температурный режим внутри здания будет нарушен.

Основные требования к узлу прохода:

• инженерные сооружения должны быть по возможности вертикальными без изгибов, чтобы обеспечить беспрепятственное движение воздуха из помещения наружу;
• желательно не объединять несколько вентиляционных проходов в один, а для каждой части помещения (вытяжки на кухне, стояка канализации, жилых помещений, чердака) делать отдельный вертикальный проход на крышу;
• в идеале вентиляционные выходы должны проходить через конек крыши по центру конструкции, или максимально близко к нему;
• для обустройства воздуховодов нужно выбрать качественные фасонные изделия, обеспечивающие беспрепятственное движение воздуха и герметичность.

Важно! Установка вентиляционных проходов через конек кровли или рядом с ним – оптимальное решение для двухскатной кровли, необорудованной стропильной системой с коньковой балкой. Основным элементом узла прохода вентиляционной трубы является выход – специальное фасонное изделие в виде патрубка, имеющего плоское основание, соответствующее материалу и форме кровли

Для различных инженерных систем вентиляции используются разные виды фасонных изделий: выход для вытяжки, для канализации и проходной элемент для труб

Основным элементом узла прохода вентиляционной трубы является выход – специальное фасонное изделие в виде патрубка, имеющего плоское основание, соответствующее материалу и форме кровли. Для различных инженерных систем вентиляции используются разные виды фасонных изделий: выход для вытяжки, для канализации и проходной элемент для труб.

Отдельно в строительных магазинах встречаются специальные изделия для фальцевой и мягкой кровли, для профнастила, металлочерепицы, а также универсальный выход. Большинство фасонных изделий соответствуют геометрии кровельных материалов, благодаря чему обеспечивают надежную герметизацию узла при установке на крыше.

Задачи принудительной вентиляции

Создавая кровельный пирог дома с отапливаемой мансардой, опытные строители следуют принципам абсолютной герметичности, то есть располагают материалы в несколько слоев, да еще нахлёстывая друг на друга. Такая система гарантирует защиту от проникновения влаги и сохранение тепла внутри помещения. Однако, она же становится большим препятствием для вытяжки. Принудительная вентиляция кровли частного дома, смонтированная согласно требованиям СНиП, решает следующие задачи:

1. Выводит нагретый воздух, насыщенный водными парами, образующийся в помещениях нижнего этажа в атмосферу. Без эффективной вытяжки он оседает на элементах стропильной конструкции в виде конденсата.

   Схема циркуляции воздуха между подкровельным пространством и атмосферой

2. Предупреждает появление чрезмерной сырости, затхлого или неприятного запаха внутри жилой мансарды. Вентиляция крыши дома обеспечивает естественный приток свежего, богатого кислородом воздуха из атмосферы, что благоприятно сказывается на микроклимате.
3. Снижает нагрев поверхности крыши в летнее время. С помощью правильно обустроенной вытяжки частного дома минимизируют нагрев поверхности крыши, что делает условия проживания в мансарде комфортными даже в дни, когда солнечная активность выше среднего уровня.
4. Защита от ледяных корок на поверхности крыши. За счет разницы температур снаружи и внутри отапливаемого дома, снег на поверхности крыши постоянно подтаивает, образуя наледь, уборка которой трудозатратный и длительный процесс.
5. Сохранение теплоизоляционных свойств утеплителя. Повышение влажности утеплителя в результате появления конденсата на 5-10% увеличивает его теплопроводность на 35-50%, более того, этот показатель не возвращается к изначальному значению даже после полного высыхания.

Вентиляционные системы различных видов крыш

Возможные ошибки при монтаже и как их избежать

Наличие ошибок во время монтажа дымохода может привести к возгоранию потолка, кровли или стены

Важно соблюдать минимальные расстояния между воспламеняющимися предметами и дымоходом

Ошибки и меры устранения:

• Распространенная ошибка — экономия места. Сэндвич-трубы до тех пор, пока они находятся в исправном состоянии, не должны нагреваться. Но со временем возможно прохождение теплого воздуха через слой термоизоляции. В этом случае находящиеся рядом воспламеняющиеся материалы могут загореться. Наличие достаточного пространства между дымоходом и стройматериалами исключает такую возможность.
• Еще одна ошибка — пренебрежение герметичностью сопоставляемых деталей. Все стыки между составляющими частями дымохода рекомендовано покрывать слоем герметика, иначе возможно прохождение продуктов горения из дымохода в окружающую среду. Стыки между трубами дополнительно можно затянуть специальными хомутами.
• Третья распространенная ошибка — сопоставление труб только по типу “по дыму” или “по-конденсату”. Сопоставление “по дыму” означает, что раструб вышележащей трубы надевается на нижележащую трубу. В этом случае в получившемся между трубами кармане не будет накапливаться дым, но туда может стекать конденсат. Сопоставление “по конденсату” означает, что раструб нижележащей трубы надевается на вышележащую. В получившейся карман конденсат стекать не сможет, но там будет накапливаться дым. В первом случае в дымоходе будет много конденсата, во втором — сажи. Для того, чтобы взять преимущества от обоих вариантов в сэндвич-трубе, достаточно внутренние цилиндры сопоставить “по конденсату”, а наружные “по дыму”. Сопоставление обоих цилиндров одинаковым способом может привести к быстрому засорению дымохода.
• Грубая ошибка — использование общестроительной изоляции вместо термоизоляции. В строительстве используется много изолирующих материалов, но при обустройстве дымохода необходимо выбирать материалы с наилучшей теплоизоляцией. Таким материалом является минеральная вата. При устройстве внешней изоляции допускается использование базальтовой ваты, но если труба значительно прогревается снаружи, уже через несколько часов базальтовая вата начнет нагреваться.

Естественная и принудительная вентиляция

Для своего долгого и бесперебойного функционирования, обе разновидности вентиляционных систем требуют тщательных расчетов, которые и покажут, какой из них лучше использовать с точки зрения эффективности и экономичности. Специалисты при расчетах обязательно учитывают особенности этих систем.

Естественная вентиляция

Осуществляется за счет конвективного потока, который возникает вследствие взаимодействия теплых и холодных воздушных масс. Чтобы такая вентиляция работала, нужно собрать кровельный пирог с просветом (минимум 5 см) между нижним гидроизоляционым слоем и слоем кровельного покрытия.

Эффективная естественная вентиляция крыши возможна при правильном проектировании и грамотной работе строителей. Создать условия для нее непросто. Нужно тщательно просчитать систему обрешетки и контробрешетки, и обеспечить непрерывность вентилируемого контура. Но самое главное – необходимо предусмотреть вентиляционные отдушины. Их должно быть минимум два в коньковой зоне и столько же в зоне карниза.

Воздух в подкровельном пространстве нагревается, и естественным путем поднимается вверх, где вытесняется наружу через коньковые отдушины. Свежий воздух поступает через карнизные отверстия. Благодаря этому процессу конденсат не оседает на поверхности кровли.

Естественная вентиляция кровли Источник oventilyacii.ru

Если уклон скатов небольшой, в зимний период коньковые отдушины могут быть закупорены снегом. Чтобы это предотвратить, нужно установить вдоль конька специальные трубы, которые будут возвышаться над уровнем снега.

Принудительная вентиляция

Так как для организации искусственной вентиляции требуется дополнительное оборудование, то с технической точки зрения это более сложный вариант. Есть редкие исключения, когда спроектировать принудительное вентилирование проще, чем рассчитать естественное, но это все-таки исключения, подтверждающие правило.

Она получила распространение в результате того, что, во-первых, в моду вошли низкие и совсем плоские кровли, в которых просто невозможно создать естественную вентиляцию. Во-вторых, появились новые строительные технологии, позволяющие автоматизировать и усовершенствовать обслуживание коттеджей.

Принудительные системы устанавливаются не только в домах с плоской кровлей, но и в домах, которые по тем или иным причинам невозможно обеспечить кровельными отдушинами. В последнее время все чаще солидные коттеджи со стандартными крышами оборудуют принудительной вентиляцией, так как она надежнее естественной.

Принудительная вентиляция кровли Источник nashicherdaki.ru

Принудительная вентиляция может осуществляться путем установки в коньковую отдушину вентилятора. Для этого нужно протянуть в верхнюю часть кровли провод. Второй вариант – установка специальных приспособлений, повышающих интенсивность движения воздуха.

Осадки и вентиляционная труба: способы защиты

Чтобы защитить вентканалы от сезонных осадков, можно использовать грибок для вентиляции. Его монтируют на верхушку вентиляционной трубы. Под конусовидной шляпкой размещаются вертикальные стойки.

Защитное устройство чаще всего делают из нержавейки или полипропилена. Главным требованием является стойкость материалла к коррозии. Так как он устанавливается в самой высокой точке на здании, то дополнительный уход за ним не предусматривается.

Правильное расположение вентканалов

Высота трубы зависит от градуса наклона ската

Конструкция проходного узла при выводе вентиляции на крышу
Труба может быть полимерной — она долговечна

Грибок монтируется с помощью метизных креплений

Вентиляционный грибок на крышу следует установить не только для защиты от осадков – он препятствует задуванию ветра в воздуховод. Также грибок может служить и украшением здания – производители выпускают его в разной цветовой гамме.

Грибок проще монтировать на вентканалы с круглым сечением.

Чтобы подогнать защитную конструкцию под вентиляционную трубу с определенным диаметром, производители делают обод защитного зонта незамкнутым. Грибок на крышу для вентиляции крепится саморезами или винтами к вентиляционной трубе. Защищая вентиляцию от птиц, можно дополнительно на нее установить сетку.

Предохраняя вентиляционную систему от неблагоприятных факторов, не стоит забывать и о профилактическом уходе.

Его стоит осуществлять в равные промежутки времени. Трубы в процессе эксплуатации загрязняются и забиваются. Профилактика – несложная задача, поэтому все можно сделать своими руками, сэкономив при этом деньги на вызов специалистов.

Разновидности вентиляционных труб

Ассортимент таких изделий достаточно обширен и включает в себя разнообразные по материалу и характеристикам детали. Каждый из видов обладает определёнными преимуществами и недостатками. Изучение характеристик изделий позволит выбрать максимально подходящую трубу для конкретной система.

Требования к конструкции:

• влагостойкость;
• резистентность к коррозии.

При низкой температуре окружающей среды на стенках вентиляционной трубы скапливается конденсат, который может в будущем причинить вред конструкции.

Важные показатели, которыми должна обладать труба:

• толщина стенок должна быть небольшой, чтобы обеспечить высокую пропускную способность шахты;
• гладкая поверхность стенок, благодаря которой снижается сопротивление движения воздуха;
• количество соединений должно быть сведено к минимуму для увеличения циркуляционной способности;
• вентиляция должна иметь небольшой вес, чтобы её было проще смонтировать и при необходимости модернизировать.

Сечение вентиляционной системы может иметь самые разные формы: прямоугольную, круглую, квадратную; это также влияет на продуктивность системы. Лучшими считаются трубы круглой формы, она позволяет беспрепятственно осуществлять вывод воздуха.

В системах вентиляции предпочтительнее использовать трубы с круглым сечением

Самые популярные материалы, которые используются в производстве вентиляционных элементов, выводящихся на крышу:

• оцинкованная сталь;
• пластик;

Оцинкованные. Наиболее бюджетным вариантом считаются изделия из оцинкованной стали. Защитное покрытие такого материала имеет неплохую устойчивость к коррозийным воздействиям. Кроме этого, такие изделия обладают хорошим коэффициентом прочности. Недостатком таких вентиляционных труб для вытяжки на крышу считается их вес.

Пластиковые. Такие изделия являются самыми популярными для вентиляционной системы. Это можно объяснить тем, что пластик обладает множеством положительных качеств и имеет не так много недостатков. Основные преимущества пластиковых вентиляционных труб для установки на крышу: небольшой вес, низкая стоимость, простота монтажа. Монтаж такой конструкции может произвести любой человек. Для этого не нужно иметь никаких специальных строительных навыков. Кроме этого, пластмассовые изделия являются устойчивыми к коррозии, а гладкость стенок позволяет максимально продуктивно эксплуатировать систему.

Характерные монтажные ошибки

Несмотря на кажущуюся простоту выбора и установки вентиляционного выхода, в этой процедуре нередко допускаются ошибки, приводящие к неприятным последствиям:

• Плохая герметизация проходного элемента в месте соединения с кровлей или недостаточное количество саморезов, а также отсутствие хомута на месте соединения проходного элемента с трубой. Последствиями становятся протечки кровли, намокание стропильной системы и утеплителя, с последующим разрушением. Устранение: восстановить герметичность, установить хомут;
• Отсутствие или недостаточное утепление выхода. Последствия: уменьшение тяги в вентканале, а в холодную погоду перемерзание с полным прекращением тяги. Устранение: выполнить дополнительную теплоизоляцию;
• Установка вентиляционного дефлектора без соблюдения расстояния между кромкой трубы и зонтом устройства. Последствия: уменьшение тяги, ее прекращение или возникновение обратной тяги. Устранение: сделать вентиляционный выход выше зоны ветрового подпора или установить дефлектор с электрическим вентилятором;
• Отсутствие усиления высокой вентиляционной трубы. Последствия: падение трубы при сильных порывах ветра с повреждением крыши или нанесением травм людям. Устранение: усилить трубу растяжками, укосами или стойкой.

Не допускайте указанные ошибки при монтаже вентиляционных выходов в своем доме. А если работы уже выполнены, то убедитесь, что они сделаны правильно и при необходимости вовремя внесите исправления.

Со спецификой организации вентиляционной системы в курятнике ознакомит следующая статья, информация которой будет крайне полезна фермерам и собственникам небольшого частного хозяйства.

Общие рекомендации по размещению элементов вентиляции

Рассмотрим некоторые общие правила, которые рекомендуется соблюдать при монтаже кровельной вентиляции.

• При монтаже врезаемых элементов используется гидроизолирующие фартуки, места соединения их с поверхностью крыши промазываются мастикой. Плохо выполненная гидроизоляция в дальнейшем может привести к протечкам.
• Обязательно устанавливайте защитные решетки, чтобы защитить кровельное пространство от птиц и мусора.
• Количество необходимых комплектующих рекомендуется продумать заранее, также их желательно приобретать у того же производителя, что и кровельный материал.
• Высота вентиляционной трубы над кровлей должна быть не меньше 50 см. Если труба находится на расстоянии более 3 м от конька, то по длине она должна находиться на одном уровне с коньком.

Определение высоты трубы относительно кровли.

• В холодных регионах вентиляционные элементы рекомендуется утеплять, чтобы избежать образования конденсата и обледенения.
• Крыши сложной формы требуют большого количества вентиляционных элементов.

Устройство вентиляционной шахты

Строение, как правило, похоже на ствол цилиндрической формы. Он расположен строго по вертикали и содержит три части:

• одна большая – порядка 300х600 мм;
• две маленькие – порядка 150 мм.

Именно большая часть и есть ствол, который пересекает все этажи строения, начиная от подвала до чердака. Конструкция может быть и нестандартной. Увеличенные размеры обязательно учитываются при подборе вентиляторов.

Через специальные окошки, находящиеся в таких помещениях как кухня или санузел загрязненный воздух попадает в не очень большие каналы и, поднявшись через них на высоту порядка трех метров, оказывается в общей шахте. Благодаря подобному устройству практически исключается распространение использованного воздуха через воздуховод из одного помещения в другое, к примеру, из кухни в ванную, после чего и в комнаты.

В хозяйственных постройках, скажем, фермах или птицефабриках, идеальным вариантом конструкции, обеспечивающей циркуляцию воздуха, считается вентшахта около конька. Они проходят во всю длину крыши здания по направлению конька.

Чтобы закрыть доступ дождевым каплям дождя, над выходным отверстием короба монтируют зонт. Как правило, в конструкциях естественного воздухообмена непосредственно на устье монтируют дефлектор. При порывах ветра здесь создается разрежение, которое способствует усилению тяги. Но прежде всего, конечно, дефлектор не дает потоку воздуха «опрокинуться» в коробе

При расчете системы разрежение, которое создает ветер, не принимается во внимание

Варианты с искусственным воздухообменом, которые способствуют удалению агрессивных примесей воздуха первого и второго классов, работают несколько иначе: загрязненный воздух выбрасывается на довольно существенную высоту. Такой выброс называют еще факельным.

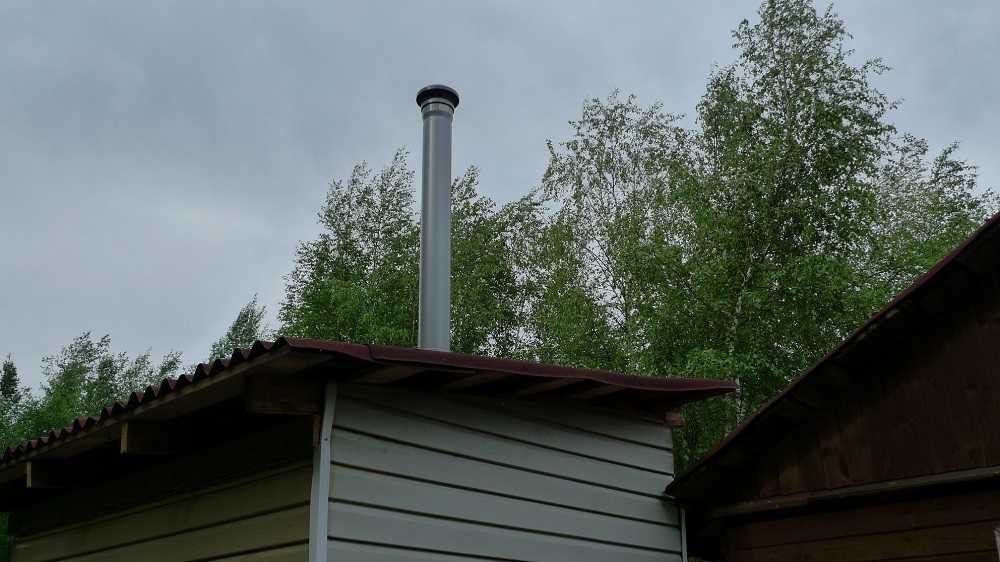

Высота трубы

Размер трубы, располагающейся над кровлей, указывается СНиП:

• При установке вентиляционного выхода рядом с дымоходом ее высота должна быть равной ему.
• На плоской кровле высоту трубы необходимо выбрать с учетом ее диаметра, но в пределах 50 см.
• Для скатной кровли имеет значение удаленность выхода вентиляции от конька: если труба Расположена дальше, чем на полтора метра, то ее высота должна быть от 50 см и больше.
• При значительной удаленности вентиляционного узла от конька крыши (от 3 метров и дальше) необходимо провести воображаемую линию от верхней точки крыши вдоль кровли вниз. Верхушка трубы должна касаться условной линии пересечения от конька до горизонта.

Выбор места для трубы

Установку выхода трубы на крышу нужно продумать таким образом, чтобы у нее был минимальный наклон или изгиб.

В идеале труба должна устанавливаться строго над внутренним стояком вентиляционной шахты. Если это невозможно по какой-либо причине, желательно использовать гибкую гофрированную трубу для соединения узлов.

Пожаробезопасность

При организации вентиляции здания все помещения и этажи оказываются связанными друг с другом сетью каналов и воздуховодов, что само по себе опасно с точки зрения пожарной безопасности. Поэтому сами эти элементы и прокладки между ними выполняют из материалов, отвечающих СниП, согласно которым обеспечивается взрыво- и пожаробезопасности. В частности, шахта отделяется от воздуховода перегородкой из негорючего и устойчивого к влаге материала.

Технические факторы

Качество функционирования вентиляционной системы зависит не только от материалов, которые использовались для ее возведения. Большое значение имеет тот факт, насколько выполненная конструкция соответствует имеющимся стандартам и нормативам. В первую очередь необходимо учитывать важнейший аспект — пожарную безопасность.

Почему клапан обмерзает

Это явление происходит в районах с низкими зимними температурами. Источником мороза является конденсат, падающий на сильно охлажденные поверхности вентилятора. Чтобы устранить проблему, необходимо определить причину замерзания:

1. Естественная система отвода отработанных газов неэффективна или не работает вообще. Результат: водяной пар остается внутри помещения и частично выходит наружу через клапан подачи.
2. Мощность системы отопления не рассчитана на инфильтрацию (приток естественного воздуха) приточным агрегатом. Нагреватель переохлаждается и конденсируется.
3. Неправильный монтаж, например, вентилятор слишком близко к окну, слишком далеко от радиатора или недостаточная изоляция труб.
4. Внутренняя часть слишком плотно драпируется, в результате чего вдоль стены образуется холодная зона. Фрост накапливается на обложке.

Среди мнений пользователей есть жалобы на понижение температуры после установки вентиляторов, в буквальном смысле – сильные удары от клапанов. Напоминаем простое правило: прохождение воздуха через элемент зависит только от работы вытяжки. Попробуйте отрегулировать поток на настенной заслонке или частично закрыть выпускное отверстие.

На фотографии слева показана правильная установка вентилятора, холодный воздух смешивается с теплым потоком от радиатора. Справа, клапан слишком низкий.

Важность вентиляции и циркуляции воздуха в помещении

Дом или квартира – это герметичное закрытое пространство. В процессе жизнедеятельности человек вдыхает кислород и выдыхает углекислый газ. Готовка и другие процессы также наполняют помещения запахами и отработанным воздухом. Так как помещение герметично, то доступ свежего воздуха можно обеспечить посредством открытия окон и дверей. Но, это самый примитивный вариант, который имеет массу недостатков. В то время как система вентиляции позволяет регулярно наполнять дом свежим воздухом.

Существуют такие виды вентиляции:

• вентиляция жилого помещения;
• вентиляция подкровельного пространства;
• вентиляция посредством фановой трубы от канализации.

Никакая система вентиляции не будет действовать, если в ней нет тяги. Посредством тяги выполняется передвижение воздушных масс. Тяга может быть создана механическим путем, посредством вентиляторов, или же естественным. Дабы все работало естественным путем, труба вентиляции выводится через крышу. Ниже приводится схема, как работает система вентилирования в доме.

При нарушении правил установки каналов и шахт вентиляции, ожидаются следующие последствия:

1. Тяга будет слабой или отсутствовать вовсе.
2. Из санузла неприятный запах будет проникать в другие жилые комнаты.
3. Стены и потолки станут намокать, ввиду повышения влажности в комнатах.
4. Как результат, образование грибка и плесени, сказывающихся на здоровье.
5. Недостаточное количество кислорода и духота.
6. Вентиляционные конструкции начнут промерзать.
7. Кухня будет наполняться чадом и копотью в процессе приготовления еды.

Совет! Заниматься исправлением неполадок системы вентиляции куда сложнее, чем потратить время на точные расчеты и создание вентиляции при строительстве постройки. Вот почему труба вентиляции на кровлю должна быть выбрана правильно и выведена с соблюдением всех нюансов.

Технические характеристики

ПВХ трубы устойчивы к действию ультрафиолета, быстро монтируются

Представленные на отечественном рынке вентиляционные трубы имеют технические характеристики, зависящие от их вида. Асбестовые и обычные канализационные изделия описываются следующими параметрами:

• Основной типоразмер (рабочий диаметр).
• Степень устойчивости к механическим нагрузкам и воздействию химически активных сред.
• Диапазон температур, в котором они сохраняют свою работоспособность.
• Устойчивость к УФ излучению.

Пластиковые трубы характеризуются примерно теми же показателями, привязанными к особенностям конкретного материала. К примеру, поливинилхлорид (или ПВХ) устойчив к УФ лучам, стоит не очень дорого, диапазон рабочих температуры труб не его основе составляет от -10 до + 70 градусов. Больше всего он подходит для обустройства вентиляционных систем в санузлах и в кухонных помещениях.

Полипропилен несколько превосходит ПВХ по своим техническим показателям, поскольку выдерживает температуру до + 85 градусов. Помимо этого, он устойчив к химически агрессивным средам и выпускается в огнеупорном исполнении. Фторопласт отличается повышенным показателем термостойкости (до + 200 градусов), а также устойчив к УФ и легко переносит контакты с активными химикатами (щелочами и кислотами).

Проектирование

Правильный монтаж инженерных систем вентиляции может быть осуществлён только при условии качественного проектирования. Сводится оно к нескольким операциям:

• Определению точных параметров кратности воздухообмена.
• Соотнесению полученных данных и планировки здания.
• Планированию разводки воздуховода на этажах и припотолочных зонах.

Перед установкой систем вентиляции необходимо рассчитать количество метров вытяжных и приточных труб, требуемый диаметр воздуховодов. Определить мощность вытяжного вентилятора можно, умножив объём помещения на 12. Рекомендуемое количество подаваемого воздуха на 1 м² помещения равно 3 м³/час. Значит, для определения производительности приточного вентилятора необходимо умножить площадь комнаты на 3.

Помимо стандартных вентиляционных систем, существуют комбинированные варианты, которые предполагают:

• Совмещение вентиляции и кондиционирования. Выполняет несколько функций одновременно. Обеспечивает качественный обмен воздуха и снижение его температуры. Предполагает монтаж дополнительной охлаждающей секции, подключённой к холодильному механизму.
• Комбинирование вентиляционной и отопительной систем. Подразумевает установку рекуператора – устройства, проводящего два воздушных потока. Позволяет экономить на электроэнергии.

Расчет основных параметров

Нормативный объем притока

Определение объема приточного воздуха производится согласно требованиям нормативной документации и показателя кратности обмена.

Также объем определяется в зависимости от типа помещения и его назначения:

1. Жилые здания – 20 куб. м/час (временное нахождение), 60 куб. м/час (постоянное нахождение);
2. Подсобные сооружения – 180 куб. м/час.

Диаметр воздуховодов

Для определения диаметров элементов системы с естественным притоком без установки оборудования для принудительной циркуляции потоков расчеты ведут, опираясь на такие показатели:

1. Сечение отверстия вентиляционного вывода;
2. Площадь помещения.

Более точные цифры получаются путем сложных расчетов.

Монтаж

Перед установкой системы вентиляции в частном доме собственными руками необходимо спланировать расположение приточных и вытяжных воздуховодов, направление потока воздуха. Планировка всех компонентов системы вентиляции должна быть разработана профессионалами. Выполняется по следующим правилам:

1. Помещение, в котором циркулирует наиболее загрязненный воздух, находится в самом конце вентиляционной цепи.
2. Воздухозаборник не находится на кухне или в ванной комнате, но выход находится в этом месте.
3. Вытяжной вентилятор должен быть расположен как можно ближе к потолку и направлен вверх.
4. Вход и выход должны быть расположены как можно дальше друг от друга.

Установка начинается с крыши, где будут расположены основные вентиляционные элементы. Вентиляционная труба подводится к крыше, поднимаясь выше конька на 50 см. Если это условие не будет выполнено, поток воздуха будет идти в обратном направлении. Аэратор должен быть размещен на выходе из трубы, чтобы предотвратить попадание различных отложений.

Воздухозаборная труба подводится сверху и закрывается решеткой. Затем устанавливается воздухозаборная система, из которой воздуховоды выводятся во все помещения. Вентиляционные трубы на крыше не должны крепиться под углом 90 градусов, а точки крепления должны быть тщательно герметизированы.

При использовании электрических вентиляторов следует предусмотреть обратные клапаны, особенно при установке вентиляции в ванных комнатах и кухнях. Все вентиляционные выходы во внутренние помещения должны быть закрыты решетками и предусмотрены горизонтальные секции для отвода влаги. Канальная вентиляция не должна быть подключена к общей вентиляции.

Поэтому при использовании пластиковых канализационных труб для вентиляции существуют те же недостатки, что и при использовании пластиковых вентиляционных труб. Единственным недостатком канализационных труб является проблема встраивания в фитинги, колена, ответвления вентиляционных каналов. Вентиляционная система, изготовленная из обычных пластиковых труб, является оптимальным вариантом для создания эффективной циркуляции воздуха при подготовке соответствующей схемы и качественном монтаже.

Фактически, схема канализации такова, что внутри квартиры не скапливается неприятный запах. Имейте в виду, что при промывке канализационной системы внутри создается вакуум, который протягивает воду по трубам и из коллекционных сифонов, которые присутствуют в каждом приспособлении в доме. Поскольку канализация не герметизирована, вонь со временем начнет просачиваться в дом и причинять неудобства живущим там людям. И запах настолько неприятный, что люди раздражаются и пытаются найти его источник, чтобы его можно было как можно быстрее устранить.

Для начала убедитесь, что система оснащена более чем одним сифоном, потому что на самом деле эти простые отстойники являются гидронасосами, которые предотвращают распространение неприятных запахов, поддерживая вакуум внутри. Желательно, чтобы сифон располагался ниже по течению водостока, потому что он более надежен. Есть еще одна важная причина, и это ужасный запах, излучаемый канализационной системой. Если в доме есть несколько ванных комнат, и одна из них не использовалась долгое время, то вода в установленных ловушках давно высохла, и вакуум нарушается, потому что клапан не работает.

Поэтому важно проветривать систему, иначе запах быстро распространится по всей квартире. Стандартная классическая вентиляция, даже с вентилятором принудительной вентиляции, вряд ли спасет находящихся в ней людей

В этом случае поможет только фоновая труба, способная подавать нагретый воздух под давлением. Он устремляется вверх, и запах выходит через него прямо в атмосферу.

Функциональное назначение и технологические особенности

Задача любой вентиляционной системы – поддержание свежести атмосферы в доме, удаление посторонних запахов и веществ, не соответствующих санитарным нормам. Принудительная вентиляция редко применяется в жилых строениях. А для правильной работы естественного движения воздуха необходимо создание хорошей тяги в отводной воздушной магистрали. Она обеспечивается оптимальным расположением выходной трубы над крышей и правильным расчетом ее высоты.

Полная вентиляция дома должна выполнять следующие задачи:

• проветривание всех помещений в здании;
• отвод воздуха от бытовых приборов (газовых плит и котлов);
• вентиляция канализационной магистрали.

Оптимально для каждой задачи создавать отдельный вентиляционный контур со своим выходом на крышу.

Функции домовой вентиляции
