Технологии и особенности строительства каркасных бань своими руками

Этап V. Сооружаем стропильную систему

Балки перекрытия и стропила каркасной бани сооружать лучше всего из досок сечением 15х5 см, ставя их на ребро и скрепляя между собой. В итоге расстояние между стропилами должно получиться 10х12 см. В вертикальном положении их нужно фиксировать «косынками», а сверху – соединять между собой такого же сечения коньковым брусом. Балки же нужно выпустить наружу на расстоянии 40 см. А саму обрешетку для этого сделать можно из доски толщиной 25 см, укладывая ее прямо от конька.

А для скрепления стропильных ферм еще на земле сегодня используют специальные металлические пластины:

Согласитесь, ведь проще собирать стропильную конструкцию прямо на земле, после чего поднимая ее наверх и уже устанавливая готовой. Тем более, когда речь идет о каркасной бане.

И, наконец, в качестве кровельных покрытий больше всего подойдет мягкая черепица, если баня легкая и на условном фундаменте, и металлочерепица, если речь идет о более серьезной постройке.

Если у вас не будет чердака, тогда обязательно утеплите крышу снаружи:

Строительство бани с полком

Технология строительства бани с пологом несложна и происходит в несколько этапов:

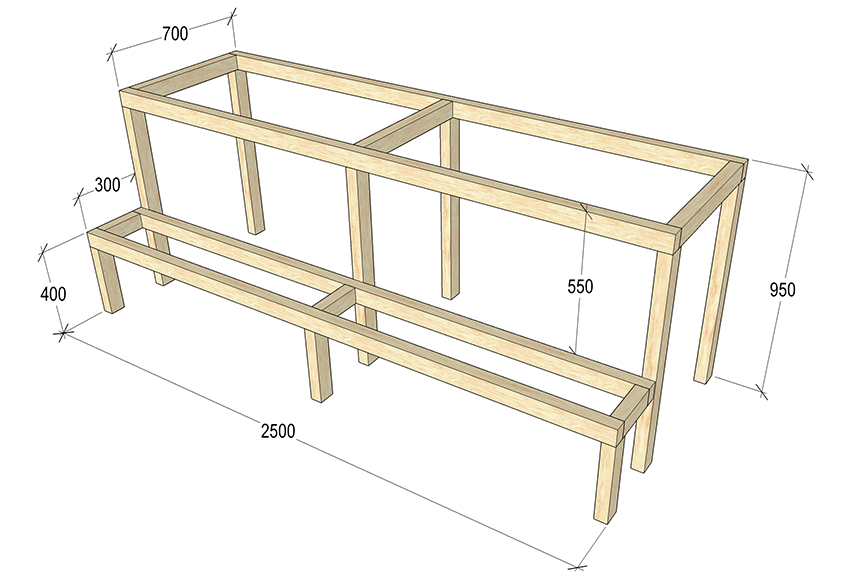

• подготовка чертежей для будущего полога;
• монтажные работы по установке каркасной скамьи;
• сооружение настила.

В качестве основного материала, из которого будет изготавливаться полог, лучше выбрать древесину дуба. Так как именно она является наиболее износоустойчивой и прослужит длительное время. По окончанию любых строительных работ в бане, древесину следует обрабатывать специальным защитным средством. Таким образом, возрастает время эксплуатации не только полка, но и самого банного комплекса.

Следует помнить, что идеальным вариантом для постройки бани на даче или в доме будет ее финский или традиционный тип. В последнее время набирает все большей популярности современная тепловая парилка с инфракрасным излучением. Суть такой «парилки» состоит в том, что тело человека нагревается под воздействием инфракрасных лучей.

В качестве основного прибора используется инфракрасный обогреватель, а сама конструкция имеет вид небольшой и компактной кабинки. Воздух в «парилке» остается свежим, независимо от установленной температуры нагрева. В зависимости от потребностей каждого в современных супермаркетах можно приобрести такую мини-«баню», которая будет предназначена на одного или нескольких человек. Инфракрасный прогрев тела считается абсолютно безопасным для здоровья человека, приносит пользу для организма. Но при этом такие паровые процедуры не смогут заменить настоящую русскую паровую и не принесут таких же эмоций и впечатлений.

Каркасная баня, технология строительства.

Мы уже рассказывали, как «в одни руки» построить бытовку, и пошагово описывали процесс возведения оригинального круглого погреба. Продолжаем начатую тему. Из данной статьи вы узнаете, как должны самостоятельно строиться правильные каркасные бани.

Особенности возведения свайно-винтового фундамента

Практика показывает, что главным движителем любого строительства является идея. Мы всегда начинаем строить со слова «хочу» или простой жизненной необходимости. Именно это и послужило руководством к постройке каркасной бани размером 6х4 м.

Идею стройки бани подкинула мне моя мама, а я, начитавшись FORUMHOUSE и насмотревшись фильмов признанного гуру каркасного строительства Ларри Хона, решил, что справлюсь с поставленной задачей. Тем более, что руки просто чесались взяться за инструмент!

Участок пользователя всего 6 соток – особо не разгуляешься. Поэтому, после того как Sashauzer выбрал место под будущее сооружение, он приступил к планированию.

Баню «установили» на участок с учетом сторон света и границ до соседей. Это позволило сориентировать комнату отдыха так, чтобы она смотрела на участок.

Многие начинающие строители упускают этот момент. В результате дом выходит за обозначенные границы, или, выглянув из окна, мы взглядом упираемся в стену соседнего дома.

В итоге после создания правильного чертежа с размерами бани получилось следующее: входная дверь находится внизу, прямо над прихожей размещается парная, справа от парной — моечная и туалет. Комната отдыха слева, а окна бани смотрят на летний домик Sashauzerа.

Место выбрали, чертёж готов, смета просчитана, самое время делать фундамент. В качестве основания Sashauzer выбрал свайно-винтовой фундамент.

Причиной этому послужили пусть и редкие, но возможные паводки, полностью затапливающие соседние участки. Участок пользователя стоит выше остальных, он решил, что лучше перестраховаться.

В весенний паводок многих соседей затопило. У кого дома находятся в низине, затопило по окна. У нас вода между грядок стояла.

Здраво рассудив, что силами одного человека сваи не закрутить, Sashauzer решил использовать услуги фирмы, специализирующейся на данном типе фундамента. Забегая вперёд, скажем, что фундамент – это единственная конструкция, сделаная чужими руками на этой стройке.

Как и положено, при строительстве свайно-винтового фундамента в первую очередь делается пробное завинчивание. В итоге выяснилось, что закручивать сваи надо на глубину 3 метра.

Этот этап очень важен, т.к. если заглубить сваи «на глаз», они могут не достигнуть запроектированной несущей способности и со временем под нагрузкой просядут. Или окажется, что вместо 3-х метровых, нужны сваи длиной в 5 и более метров. В этом случае цена такого фундамента может превысить все разумные пределы, и надо искать другие варианты основания.

В этой статье рассказывается, как сделать бюджетный фундамент под бытовку. Это готовая пошаговая инструкция для тех, кто готовится приступить к стройке.

В итоге получилось, что под баню надо устанавливать 9 свай длиной по 3.5 м. Приехала «фирма» и… началось. Пока Sashauzer отошёл, рабочие успели выкопать две огромные ямы глубиной по 1.5 метра, куда воткнули сваи, причем 2 метра торчали сверху над землёй. На вопрос, что это за халтурная технология, получен ответ, что свая в глину не крутится. Самое интересное, что рабочие пытались закрутить сваю обычным ломом, а наращивать длину рычага отказались, за что их выгнали без оплаты.

Пришлось прибегнуть к услугам второй фирмы. В этот раз всё сделали, как надо, закрутив сваи на нужную глубину в 3 метра.

У меня есть инвертор, и оголовки к сваям я приварил самостоятельно.

Если взглянуть на картинки ниже, то видно, что приямки, которые вырыли перед закручиванием свай, по просьбе пользователя не закапывали.

Цель — Sashauzer решил сделать дополнительную антикоррозийную защиту металла свай в самом «узком» месте – переходе грунт/воздух.

«Антикоррозийку» провели следующим образом — сначала верхнюю часть свай промыли водой с тряпкой, затем, после того как они высохли, прошлись тряпкой, смоченной растворителем. После чего сваи покрыли резинобитумной мастикой.

Дав мастике высохнуть, Sashauzer намотал на сваи битумную ленту (снизу вверх), не доходя до оголовков.

Крепить ленту к поверхности наш пользователь решил с помощью прогревания газовой горелкой, а на финише ещё раз по всем элементам прошёлся мастикой.

Столбчатый фундамент для каркасной бани

Бани можно ставить на любых видах ленточных, блочных и столбчатых фундаментов.

Столбчатый фундамент для каркасной бани делают только под деревянные конструкции, в частности под каркасные бани. Он самый экономичный, удобный и легко устанавливаемый. При хорошей гидроизоляции не боится вспучивания, промерзания и сырости. Без особых затрат такой фундамент поддается реставрации: если покосился каркас бани, то его можно выправить, приподняв домкратом за один из углов постройки и подложив подкладку на столб.

В качестве опор иногда используют обычные валуны — и это также можно делать на плотных глинистых и каменистых грунтах. В строительные технологии данная конструкция вошла как бутованный фундамент. Ее суть заключается в установке угловых и промежуточных опор из камня диаметром не меньше 0,6 м. На месте их расположения проделывают небольшие лунки, обеспечивая плотность усадки камня и горизонтальность будущей постройки. Перепад высот между камнями может составлять до 5 см, его устраняют при установке элементов нижней обвязки каркаса за счет подрубки брусков в месте касания. Пространство между опорными валунами по линии стен заполняют менее крупными камнями.

Важные особенности при возведении каркасной бани

Каркасная баня подразумевает качественную теплоизоляцию. В качестве теплоизоляционного материала подойдет минеральная вата, либо базальт, подойдет также утеплитель из стекловолокна.

Немаловажным моментом является пароизоляция. В дождливую погоду, и зимой во время снегов, влага попадает внутрь бани через щели, образуя конденсат внутри каркаса, а также на стенах и потолке. Чтобы справиться с этой неприятностью, применяют гидро- и пароизоляцию.

Древесину для бани нужно отбирать хорошо просушенную, поскольку при усыхании древесина уменьшается в объеме, и появляются щели. Оптимальный вариант для бани – лиственница, осина либо липа.

Ориентировочные затраты на строительство

Стоимость 1 м2 каркасной бани, построенной под ключ, составляет от 10 до 15 тысяч рублей. В эту цену входят все материалы и работа по устройству малозаглубленного ленточного фундамента, каркаса, кровли, утепление стен (минвата 15 см), установка столярки и сантехники. Указанный диапазон цен предусматривает прокладку электрики, установку сантехники и печи-камина.

Взявшись за самостоятельное возведение данного объекта, вы снизите его стоимость почти на треть. По данным, приведенным домашними умельцами, стоимость каркасной бани площадью 20 м2 составляет менее 160 тысяч рублей (7-8 тыс. руб. за 1 м2).

Основные помещения парильни

Есть различные планы бань. Для лучшего их понимания, а также выбора такого проекта, который будет отвечать всем требованиям и индивидуальным пожеланиям, рекомендуется знать, из каких основных помещений состоит классическая парильня. Их три:

1. Предбанник (или раздевалка)
2. Моечная
3. Парная

В бане должны быть скамья, полок, печь, вешалка. Иногда в них размещают шкафы, столы, лежанки. В зависимости от размеров основных помещений и их расположения относительно друг друга, строят различные виды парилен. Так, в плане может быть предусмотрено совмещение парной и моечной. Парильня может быть рассчитана на два человека (мини-баня) или на большую семью, состоящую из шести и более человек.

Моечная комната одновременно может быть и душевой. В ней располагаются ванночки для принятия душа, скамейки и емкости с водой. Также иногда в этой комнате устанавливают стиральную машину. Минимальный размер ее рассчитывается в зависимости от количества одновременно моющихся человек: на каждого принимающего водные процедуры должно приходиться от 2-3 м² площади. От парной комната отделяется перегородкой с дверью. Это позволяет при необходимости регулировать в комнате уровень влажности и температуру.

Парная – основное помещение каждой бани, от устройства которого зависит эффективность всех банных процедур. Она должна быть комфортной, безопасной. Воздух и тепло в ней должны распространяться равномерно, а температура должна быть достаточно высокой. Дверь в эту комнату делают с низкой коробкой и высоким порогом, так как такая ее конструкция позволяет максимально сохранить тепло в парильной комнате. При этом всегда в бане должна быть организована достаточная вентиляция, проходящая через вентиляционный канал в печи либо через форточку.

Основные типы бань

Наиболее часто используемые планы бань можно разделить на несколько групп:

• Бани с тремя основными помещениями
• Бани с совмещенной моечной и парильной комнатой
• Семейные бани

Варианты, которые имеют три отдельных основных помещения – моечную, предбанник и парильню – могут быть рассчитаны на двух или трех человек. Для их отопления используется печь-каменка. В плане бани небольшого размера вместо скамьи используют табуретки. В парильне средних размеров печь установлена так, что топочное отверстие расположено в моечной комнате. А в наибольшей по площади бане печку можно установить в предбаннике, где также поместятся шкафы для одежды и столы.

Вариант с совмещенной с парилкой моечной комнатой является мини-баней. Такой план бани из кирпича или дерева считается не совсем удобным. В помещении в этом случае температура воздуха будет ниже, а влажность – выше, чем в «избушке» с отдельными моечной и парильной. Выбор такого проекта строительства оправдан в том случае, когда размеры строения должны быть максимально уменьшены. Для комфортной эксплуатации бани можно воспользоваться советами специалистов для уменьшения влажности воздуха:

• Воду необходимо использовать умеренно, стараясь не разбрызгивать ее
• Желательно не устанавливать в бане душ
• Печь в этом случае должна иметь достаточно большую теплотворную мощность

И третья группа – это семейные , рассчитанные на 4-8 человек. В них может быть много помещений, помимо основных комнат: душевая, комната отдыха, терраса. При строительстве бань по такому плану есть определенные требования для устройства моечной комнаты, предбанника, парной.

Определяясь с планом бани, следует учесть все особенности конструкции этого здания, а также возможности и потребности семьи.

Преимущества и недостатки каркасных бань

Каркасные строения относятся к наиболее бюджетному варианту построек. Благодаря этому технология обрела быструю популярность и не теряет своей актуальности уже несколько десятилетий. Кроме экономии финансов, возведение каркасной бани имеет еще один существенный плюс – быстрые сроки осуществления задуманного. Технология строительства каркасной бани не предусматривает выполнения трудоемких мокрых процессов, которые требуют время на высыхание. Поэтому сооружение можно закончить всего за несколько недель.

Неоспоримые преимущества

• легкая конструкция не требует обустройства сложного фундамента;
• практически не наблюдается усадка здания, что позволяет начать эксплуатацию практически сразу после окончания отделочных работ;
• возведение можно осуществлять без найма специальной строительной техники;
• каркасные здания обладают низким уровнем теплопроводности, поэтому помещение будет быстро нагреваться;
• стены обладают небольшой толщиной, что способствует визуальному расширению пространства. Построенная простая каркасная баня своими руками будет выглядеть довольно просторной внутри;
• при необходимости баню можно перенести на другое место без особых проблем, она разбирается на составные части и быстро монтируется;
• коммуникации прокладываются внутри стен или под полом, не занимая место в комнатах;
• применяемые материалы являются экологически безопасными;
• возможны множество вариантов внутренней и внешней отделки;
• работы могут проводиться в любое время года и при разных температурных показателях.

Недостатки

Недостатков у технологии не так много, но на них следует обратить внимание перед тем, как построить каркасную баню своими руками:

• если вы проживаете в районах с сильными ветрами или высокими снежными заносами, то необходимо на этапе проектирования предусмотреть дополнительную защиту и усиление конструкции;
• обязательно выполните качественную тепло- и пароизоляцию для полноценного функционирования постройки в любое время года;
• стены быстро прогреваются, но также и остывают, поэтому рекомендуем утеплить стены и потолок.

Достоинства технологии значительно превышают количество недостатков. А возможность сэкономить на самостоятельном проведении работ без мощной строительной техники является существенным аргументом в пользу выбора данного метода.

Обшивка и утепление каркаса

Лучшим материалом для отделки бани была и остается древесина. Конкретный вид облицовки каждый выбирает по своему вкусу. Отделка внутри бани  может быть выполнена влагостойким гипсокартоном, шпунтованной доской или вагонкой.

Снаружи можно использовать обрезную доску, сайдинг или блокхаус, который придаст сооружению вид сруба.

Обшивать стены бани изнутри плитой OSB не желательно. Она не пропускает водяной пар и проблемна с точки зрения экологии (фенолформальдегидные смолы). Вместо этого используйте обычную обрезную доску. Она не дороже стружечной плиты, хорошо дышит и не выделяет токсических соединений.

С утеплением вариантов меньше. Пенопласт мы рассматривать не будем. Он не только токсичен при горении, но и полностью перекрывает путь для диффузии водяного пара через стены. При контакте с древесиной он способствует ускоренному гниению последней.

Остается минеральная и эковата. Для первой необходима защита от влаги. Поэтому стены изнутри перед обшивкой обивают пароизоляцией, а снаружи ставят пленочный гидро-ветробарьер.

Если утепление бани  будет проводиться с использованием эковаты, то паробарьер не понадобится. Этот вид утеплителя представляет собой распушенную древесную целлюлозу. В отличие от минваты она не намокает от водяного пара.

Нанести эковату можно влажным способом изнутри, используя выдувочную установку. После высыхания ее закрывают слоем крафт-бумаги, после чего набивают на стойки деревянную обшивку. При сухом способе утепления эковату послойно засыпают в полости между внешней и внутренней обшивкой.

Утепление и гидроизоляция парилки – отдельная тема. Здесь нужно использовать проверенный годами конструктив. Он позволит избежать гниения древесины под действием влаги и высокой температуры.

Поскольку капитальные стены каркаса у нас уже утеплены, остается сделать теплоизоляцию внутренней перегородки и потолка. Утеплитель сюда можно поставить тот же самый, а его поверхность, обращенную в парилку, необходимо защитить от влаги алюминиевой фольгой.

Подсчитав площадь потолка и стен парильного отделения, можно купить фольгированную минвату или вспененный полиэтилен с отражающим слоем из алюминия.

Защитив утеплитель рулонной изоляцией, все ее стыки нужно тщательно проклеить лентой с отражающим слоем из алюминия.

После этого остается набить на стойки антисептированную обрешетку из бруска и закрепить на ней липовую или ольховую вагонку – лучший материал для отделки стен парилки.

Проектируя устройство каркасной бани, не забудьте про отверстия для вентилирования моечного и парильного отделений. Там нужно будет поставить электровытяжку, закрываемую жалюзийной решеткой. Она поможет быстрее удалить влагу после банных процедур.

В подпольном пространстве моечного отделения нужно предусмотреть устройство простой системы канализации, обеспечив воде возможность свободного стока в септик.

В парилке пол проще всего сделать из керамической плитки, уложив ее по слою жесткого утеплителя, защищенного сверху гидроизоляцией.

Строение каркасной стены

Пирог стены в каркасной бане состоит из вертикальных стоек, скрепляемых разнообразным крепежом, а также различных отделочных материалов и теплоизоляторов. При этом схема строения такой стены в любом случае должна оставаться неизменной. Так, в частности, внутри такой стены обязательно должна быть смонтирована пароизоляция. Только после её установки монтируется утеплитель для каркасной бани на стены, который закрывается, в свою очередь, отделочным материалом.

Основная задача пароизоляции в такой конструкции – защитить деревянные элементы здания от воздействия лишней влаги.

Смонтированная с этой целью пароизоляция позволяет обезопасить баню от гнили и распределить воздействие на неё влаги, равномерно создав под утеплителем особый микроклимат.

Если у вас только возводится каркасная баня, то утепление стен должно стать одной из самых важных операций при её строительстве. Дело в том, что только правильно смонтированный «сэндвич» позволит каркасной стене надёжно защитить помещения от ветра и теплопотерь. Если же вы совершите ошибку в процессе утепления вашей бани, она будет оставаться холодной даже в том случае, когда вы её хорошо протопите.

Что же касается устройства описываемой стены, то каркасная баня имеет своеобразный пирог стены, в который входят:

• внутренняя обшивка;
• пароизоляция;
• обрешётка;
• утеплитель;
• специализированный мембранный слой;
• внешняя облицовка.

При этом толщина стен каркасной бани в этом пироге является определяющим параметром. В связи с тем, что в последнее время были созданы утеплительные материалы, работающие гораздо более эффективно, этот параметр стремится к уменьшению, но раньше строитель старались сделать такую стену как можно толще для того, чтобы она лучше держала тепло во внутреннем пространстве здания.

Для такого здания, как каркасная баня, толщина стен должна быть не менее 18-20 см.

При этом конкретное значение данного параметра может меняться в зависимости от применяемого в процессе строительства утеплительного материала. При этом, в отличие от кирпичной стены, каркасная стена практически не меняет свой    вес при использовании более толстого утеплителя, что позволяет использовать при строительстве лёгкий ленточный тип фундамента.

Что же выбрать для деревянной бани?

Деревянные бани традиционно возводятся или с совмещением парилки и мойки, или с разделением помещений для мытья и парки. Бани первого типа получаются очень компактными и недорогими. Бани же второго типа, как правило, имеют и просторную комнату отдыха, в которой могут быть бар, бассейн, бильярд и другие удобства. Такие большие бани особенно выгодно возводить по каркасной технологии. Строительство их позволяет воплотить любые архитектурные фантазии заказчика.

Что же выбрать при строительстве деревянной бани: брус или каркас? Чем отличается технология строительства каркасной бани от возведения бани из бруса?

Для деревянных бань, построенных по каркасной технологии, особенно важны все основные преимущества каркасных домов:

Каркас можно возвести за несколько дней и ему не требуется усадка. Поэтому деревянные каркасные бани получаются прочнее, а быстрота возведения позволяет сэкономить и деньги
Для утепления каркасной бани можно выбрать без ограничений любой самый современный изоляционный материал, в результате тепло-, паро- и гидроизоляция строения получается очень высокой.
С применением технологии каркасного строительства появляются новые возможности для создания оригинальных архитектурных форм

Это особенно важно, когда возводится большой культурно-оздоровительный комплекс.

Итак, каркасная баня, сделанная с соблюдением технологических норм, получится более теплой и экономичной, чем деревянная баня из бруса. Это можно утверждать хотя бы потому, что величина коэффициента теплопроводности деревянной стены от 0,13 до 0,15, то для современных теплоизолирующих вставок он выше на порядок.

• Создание фундамента
• Возведение каркаса
• Особенности возведения стен и пола
• Порядок проведения крышных работ
• Особые моменты в строительстве

Строительство бани своими руками с помощью каркасной технологии является современным и легкодоступным способом. Такой тип строительства выгодно отличается от традиционных способов постройки. Бани из сруба или кирпичные строения достаточно затратные объекты и требуют не только значительных средств для закупки материала, но и серьезных навыков в строительстве. Каркасное основание для стен является легким, прочным и быстромонтируемым.

Этап V. Сооружаем стропильную систему

Балки перекрытия и стропила каркасной бани сооружать лучше всего из досок сечением 15х5 см, ставя их на ребро и скрепляя между собой. В итоге расстояние между стропилами должно получиться 10х12 см. В вертикальном положении их нужно фиксировать «косынками», а сверху – соединять между собой такого же сечения коньковым брусом. Балки же нужно выпустить наружу на расстоянии 40 см. А саму обрешетку для этого сделать можно из доски толщиной 25 см, укладывая ее прямо от конька.

А для скрепления стропильных ферм еще на земле сегодня используют специальные металлические пластины:

Согласитесь, ведь проще собирать стропильную конструкцию прямо на земле, после чего поднимая ее наверх и уже устанавливая готовой. Тем более, когда речь идет о каркасной бане.

И, наконец, в качестве кровельных покрытий больше всего подойдет мягкая черепица, если баня легкая и на условном фундаменте, и металлочерепица, если речь идет о более серьезной постройке.

Если у вас не будет чердака, тогда обязательно утеплите крышу снаружи:

Преимущества каркасных бань

Ещё выгоднее возведение комфортной бани по каркасной технологии. Такая баня быстрее прогревается и дольше держит тепло, поэтому при эксплуатации затраты на её отопление будут существенно меньше. Также практика показала, что бани по каркасной технологии имеют более долгий срок эксплуатации.

Её владельцу в первые после сдачи в эксплуатацию 25 лет точно не придётся заниматься капитальным ремонтом стен, потолков и полов. То есть высокое качество строения при низких затратах и сокращении сроков возведения – всё это для многих любителей банных процедур является аргументом в пользу каркасной бани.
