Врезка петель в межкомнатные двери своими руками: пошаговая инструкция

Инструкция по установке петель

Чтобы правильно установить петли, нужно собрать все необходимые материалы и инструменты и следовать пошаговой инструкции, соблюдая этапы установки мебельных петель.

Материалы и инструменты

Перед монтажом мебельных петель своими руками, необходимо снять дверное полотно: сначала откручивается прилегающая к конструкции сторона дверной петли, а после, с уже снятой створки, удаляется вышедшая из строя старая. Как правило, производители мебели при изготовлении продукции используют накладные петли. С их помощью фасады закрепляют на корпусе.

Четырехшарнирная модель дверных петель накладного типа бывает разных размеров и состоит из следующих частей:

планки (соединяет дверь и корпус шкафчика);
монтажной чашки (которая крепится на фасаде полотна);
плеча (выступает в роли скелета детали).

Для монтажа помимо простого или черного карандаша и линейки понадобятся следующие инструменты:

Разметка

На следующем этапе необходимо точно наметить будущие отверстия на дверном полотне. От края фасадной плиты отступают на 8-12 см, в зависимости от количества крепежных элементов. Ключевое условие – расстояние между петлями (а значит центрами отверстий) не должно превышать 50 см, минимальное – не менее 45-46 см.

Подготовка отверстия

Следующий этап – врезка мебельных петель. Для этого можно воспользоваться дрелью или шуруповертом. Также нужно установить фрезу по древесине, это позволит исключить сколы и деформацию поверхности фасада.

Крепление петли

В подготовленные отверстия помещаются петли. Правильность положения корректируется при помощи обычной линейки, строительного уровня или рулетки. Если навес прилегает к поверхности задней стороны фасада неплотно, дверца также не будет плотно закрываться, косо выступая по краю.

Навешивание фасада или двери

Навешивание фасадного полотна производится в несколько этапов:

размечают место под монтирование петлевых площадок;
прикрепляют размещенные на фасаде площадки, что позволит закрепить дверные петли;
навешивают фасадное полотно к боковой стороне шкафа;
при помощи отвертки регулируют створку.

Для удобства рекомендуется навешивать дверцу на ровной поверхности, что позволяет избежать перекосов. Поэтому шкаф следует положить на горизонтальную поверхность таким образом, чтобы сторона, к которой крепится навесная планка, располагалась параллельно полу.

Регулировка

Заключительный этап – регулировка по вертикали, горизонтали и относительно глубины отверстия. Чтобы верно отрегулировать механизм, иногда требуется несколько раз раскрутить и прикрутить петли обратно, однако благоприятный исход гарантирован.

Относительно глубины отверстия. Особенно актуально для помещений, полы которых имеют неровную поверхность. Это позволит определить степень прижима фасадной дверцы к корпусу.
Регулировка по вертикали подразумевает подкручивание овальных отверстий для перемещения фасадного полотна относительно высоты корпуса.
Без горизонтальной регулировки особенно не обойтись в помещениях с неровными стенами и полом, что позволит избежать щелей и просветов между фасадом и корпусом мебели.

Таким образом, установка мебельных петель своими усилиями не требует определенных навыков и знаний. Главное, соблюдать предписанные рекомендации, тогда удастся и избежать зазоров, и не допустить образования трещин на лицевой части дверной панели.

Разметка под петлю

Важной частью правильной установки любых мебельных петель является, разумеется, наиболее точная разметка. Если она будет выполнена плохо, это обязательно отразится на функциональности дверки

Правильная разметка для мебельных петель поможет найти правильный центр для того, чтоб сделать углубления.

От края необходимо «отойти» 7-12 сантиметров. Количество петель стандартно два, но оно способно колебаться в зависимости от типа мебели. Необходимо соблюдать конкретное расстояние между петельками. Оно равняется пятидесяти сантиметрам. Параметры дверцы зависят конкретно от количества навесов.

Когда вы окончательно определились с количеством и все нужные размеры мебельных петель установлены, можно размечать центральные отверстия в отношении ширины дверцы. Отступ от бока должен быть приблизительно два сантиметра. Также нельзя не брать в учет то, что крепление не должно укладываться туда, где должны лежать полочки в шкафу или тумбе.

Произведя все необходимые замеры, сделайте пометки. Не забывая соблюдать отступы в отношении ширины, отметьте точку размещения. На пересечении этих пометок надо сделать «лунку» гвоздиком либо саморезом. Если фасад выше метра, пометки делать каждые полметра.

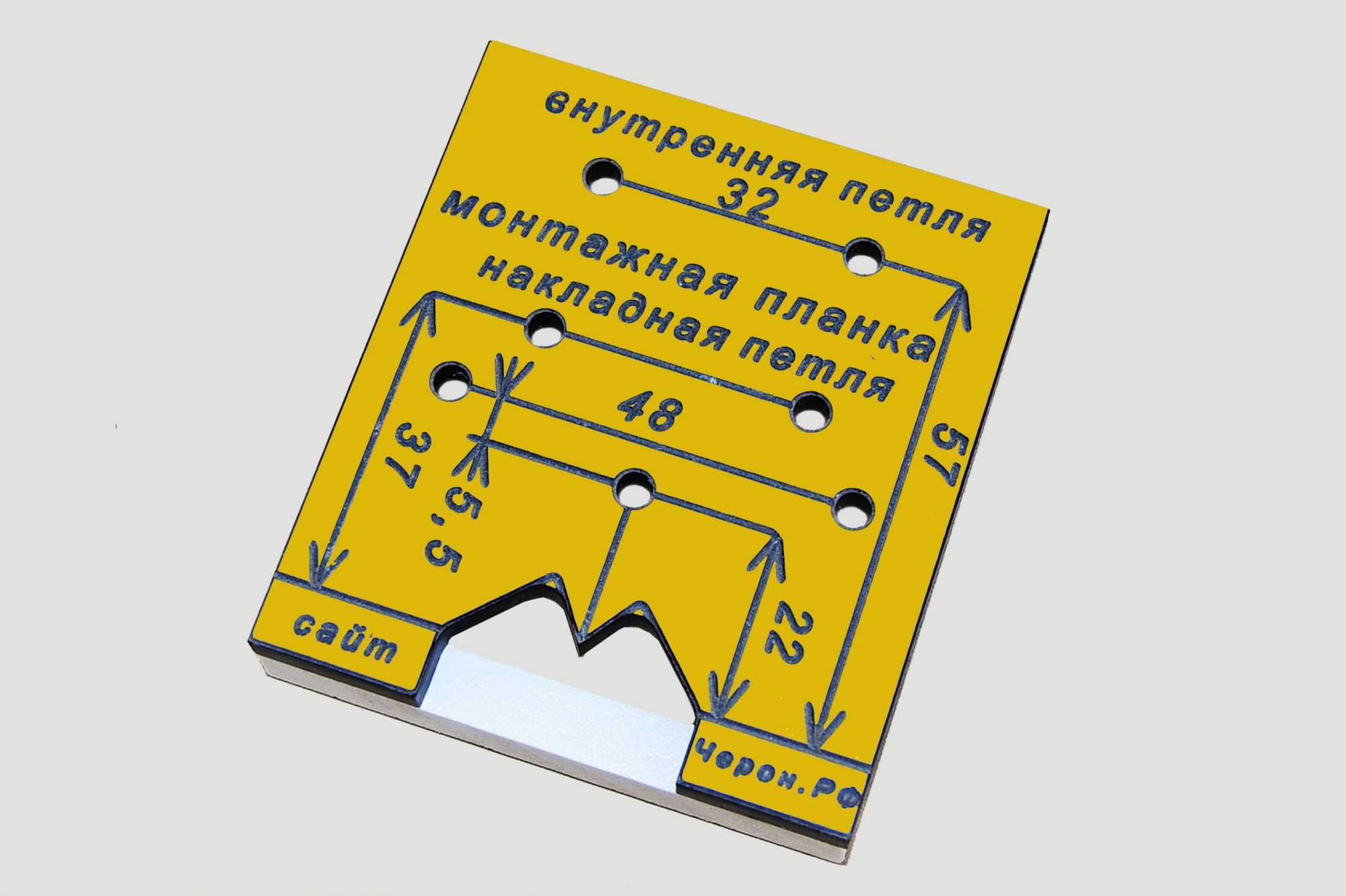

Для более точной разметки, можно использовать специальный шаблон, который называется .

Что делать, если дверь из металла?

Все вышеописанные способы действенные для обычных дверных конструкций — из дерева или его аналогов. Для металлической двери придется искать альтернативы. К ним относят приваривание петель, результатом чего станет удобное и беззвучное открывание. Сделать все можно своими руками, если прислушиваться к инструкции.

Первоначально подготовьте ряд инструментов:

Слесарский молоток.
Пластинки.
Сварка.
Болгарки.
Стальные дверные петли.
Электроды.
Специальная защитная одежда, а также перчатки и маски.

металлических дверях

Три петли на металлических дверях имеют цилиндрическую или шестигранную форму. Первый вариант прост в монтаже и основан на использовании платиков. Работы проводят на улице, уложив дверь горизонтально. Платик подбирается так, чтобы он соответствовал размерам петли. До начала самой сварки проверяют точность разметки. Для этого дверь устанавливают вертикально.

Комментарии

Комментариев или отзывов пока к сожалению нет, но можно оставить свой…

Новые статьи

Новые комментарии

Оценка

Последние отзывы

Оценка

Дверная фурнитура очень разнообразна и сегодня изготавливается из самых разных материалов, и даже обладает дополнительными функциями. Но вопрос, на каком расстоянии петли в межкомнатной двери должны быть, остается актуальным. Связано это в основном с тем, что точных стандартов здесь не предусмотрено.

Правильное нанесение разметки

Установка дверных петель на глаз недопустима – даже небольшая погрешность может привести к перекосу и деформации дверного полотна и конструкции. Разметка выполняется карандашом следующим образом:

Приложите петли на места предполагаемой установки. Размещение петель должно осуществляться с минимальным отступом от краев двери (верх и низ) на 20 сантиметров.
Обведите приложенные к дверному торцу петли карандашом, после чего отложите их.
С помощью стамески и молотка сделайте углубления в размеченных областях, необходимые для установки врезных петель.

Общий вид выреза под дверную петлю

Внимательно следите за толщиной углубления. Если она будет превышать толщину петли, при закрывании дверь будет упираться в коробку. В конечном итоге это приведет к деформации дверного полотна и появлению проблем с открыванием и закрыванием двери.

Перед тем, как установить петли на дверь, необходимо разметить дверную коробку. Данная операция потребует сноровки и терпения, чтобы правильно определить место установки петли:

Установите полотно в коробку и зафиксируйте посредством деревянных клиньев так, как она должна будет находиться в установленном состоянии. Для выравнивания дверного полотна следует воспользоваться строительным уровнем.
После выравнивания полотна отметьте на коробке места соприкосновения дверных петель с дверью.
Как и в случае с дверным полотном, посредством молотка и стамески сделайте необходимое число углублений под установку дверных петель.

Выравнивание дверного полотна в коробке должно проводиться не только по вертикали, но и по горизонтали. Неверная вертикальная установка вызовет самопроизвольное открывание двери, а горизонтальная – затруднит ее закрывание.

Уже врезанная в дверной проем петля

Какие инструменты необходимы для работы

Чтобы в процессе работы не отвлекаться на посторонние факторы, рекомендуется сразу приготовить необходимые инструменты, оборудование и материалы, представленные далее:

Карандаш для разметки.
Линейка или строительная рулетка.
Шуруповерт и набор шурупов.
Дрель и фреза.
Строительный уровень.
Молоток и стамеска.

После того, как подготовили все указанные инструменты и положили их в рабочей зоне, можно приступать.

Помните, что глубина врезки скрытых петель значительно больше таковой при установке обычных петель

В связи с этим необходимо подобрать другую фрезу-насадку на дрель, либо использовать стандартную фрезу более осторожно, чтобы не повредить дверную створку

Зачем нужно регулирование входных дверей и петель

В результате проседания полотна и разбалтывания петель появляется скрежет. Чтобы уточнить причину таких явлений, стоит тщательно осмотреть дверной проем.

Регулировка и настройка дверных конструкций выполняется для устранения всяких неполадок и дефектов, которые появились сразу после установки либо через определенный промежуток времени.

Отрегулировать изделие понадобится в следующих случаях:

Для устранения продуваний. Особенно актуально для входной двери. Если полотно укомплектовано хорошей теплоизоляцией, но прохладный воздух проходит в помещение, то такие явления нужно устранить с помощью специального уплотнителя.
Для координирования работы при плохом притворе. Полотно может закрываться туго, либо слишком легко. Тугое закрывание наблюдается у только что установленных изделий.
Часто при покупке возникает необходимость отрегулировать дверь. Дешевые модели могут содержать бракованные элементы.
Требуется отрегулировать дверные петли при возникающих скрипах.

Новая металлическая дверь

Регулировка петель нужна для устранения определенных неполадок:

При возникновении скрипов. Можно применить такие материалы, как масло для автомобильных двигателей, смазку для швейных машин, солидол, циатим. Главное, чтобы в составе не было графита.
Для очищения от ржавчины. В этом случае масло наносится на тряпочку и прикладывается к ржавым элементам.

Можно выделить следующие причины, которые вызывают скрип конструкций:

изначально были неправильно приварены петли, для исправления ситуации, возможно, придется демонтировать дверь;
при отсутствии смазки, для устранения проблемы нужно приподнять полотно и в образовавшееся отверстие добавить смазку;
неправильно выбранное вещество для смазки, например, солидол для уличной конструкции может загустевать;
если отсутствуют шарики в петлях;
в некоторых случаях облицовка может задевать петли.

Преимущества навесных петель

Обычно петли-бабочки используются в качестве фурнитуры для первого опыта установки межкомнатной двери. Они характеризуются следующими преимуществами:

Относительная прочность и износостойкость. Обычно эту фурнитуру изготавливают из н/ж стали или латуни и покрывают гальваническим слоем, обеспечивающим дополнительную устойчивость к механическому износу.
Простая установка. Петли не требуют врезки, поэтому для их врезки не требуется помощь специалиста.
Комфортность эксплуатации. В конструкцию фурнитуры входят подшипники, которые обеспечивают плавный ход и отсутствие скрипа.
Универсальность. Подходят для левого и правого крепления двери.
Эстетичный вид. Стильная и современная форма петель хорошо сочетается с многими стилями интерьера. Широкий ассортимент цветов позволяет выбрать фурнитуру в соответствии с оттенком двери.

Для навешивания полотна стандартных размеров достаточно приобрести две петли, рассчитанные на нагрузки от 40 до 100 кг.

Общая информация

Необходимо понимать, что существуют универсальные и разъемные петли. Основное различие между ними заключается в том, что первые необходимо откручивать при демонтаже двери. Разъемные петли снимать не нужно, поэтому можно подумать, что они более практичны, а следовательно, и предпочтительны, но так ли это, мы разберемся немного позже.

Помимо всего прочего, двери классифицируют по месту установки. Они бывают входными и межкомнатными. Вполне логично, что петли для входных дверей являются более прочными и надежными. Обусловлено это тем, что входное полотно имеет большой вес, а межкомнатное, как правило, маленький. Тем не менее конструктивно петли для дверей могут и не отличаться. Но разница в них есть. Иногда имеет смысл использовать входные петли для межкомнатных дверей. Это делается для повышения надежности конструкции.

Подробная инструкция

Шаг 1. От верхнего и нижнего краев дверцы нужно отступить примерно 7-12 см. В данном случае в инструкции отступ делается на расстоянии 8 см. Требуется провести две линии строго перпендикулярных краю дверцы.

Делается отступ 8 см

Перпендикулярно краю проводятся линии

Шаг 2. Далее от края двери до центра того места, где будет производиться сверление отверстия, нужно сделать отступ в 22 мм. Это стандартное расстояние. И также нужно провести линии через отмеченную точку, перпендикулярные нарисованным ранее.

Отступ снизу — 2,2 см

Проводятся перпендикулярные линии

Шаг 3. Далее нужно взять специальное сверло стандартного диаметра – 35 мм.

Берется сверло диаметром 35 мм

Шаг 4. Чтобы сверлить было легче, а сверло было четко позиционировано, в местах пересечения линий на разметке нужно сделать маленькие выемки при помощи шила.

Шилом проделываются выемки

Шаг 5. Теперь можно сверлить отверстия. Можно делать это дрелью, а можно использовать специальный фрезер.

Можно приступать к сверлению отверстий

Результат работы

Шаг 6. Как только были высверлены отверстия, можно примерить чашу петли, а также, выровняв отверстия для саморезов на ушках чаши по линии, начерченной ранее, нанести метки, где будет производиться сверление, но уже тонким сверлом. Притом точки получатся не на самой линии, а чуть в стороне, по линии выравниваются ушки.

Примерка чаши петли

Нанесена разметка для будущих отверстий

Шаг 7. Теперь в намеченных точках при помощи шила нужно сделать выемки для позиционирования сверла.

Делаются выемки для позиционирования сверла

Шаг 8. Далее требуется высверлить отверстия для саморезов размером 4х16 мм.

Сверлятся отверстия

Шаг 9. Необходимо снова приложить навес к дверце, поместив чашу в отверстие, и прикрутить его саморезами к фасаду.

Прикручивание саморезами

Шаг 10. Теперь можно крепить дверцу на стенке шкафа. Делается это так – для начала нужно приложить дверцу к стенке, выбрав то положение, в каком она должна стоять.

Теперь можно крепить дверку

Шаг 11. При нанесении разметки нужно следить, чтобы верхний винт петли, который будет крепиться к стенке, находился в положении, близком к самой дверце.

Нужно внимательно наносить разметку

Шаг 12

Далее важно, проведя простые измерения, отложить от центральной линии, на которой лежала эта часть навеса, по 17 мм

От центральной линии нужно отложить по 17 мм

Шаг 13. После этого дверку нужно снова приложить и сделать пометки маркером через отверстия в петле, совместив их с линиями, проведенными на расстоянии 17 мм.

Маркером делаются пометки через отверстия в петле

Шаг 14. Теперь дрелью нужно высверлить отверстия для еврошурупов.

Сверлятся отверстия для еврошурупов

Шаг 15. Далее требуется прикрутить часть петли к стенке.

Часть петли прикручивается к стенке

Шаг 16. Затем можно крепить дверцу к стенке

Важно попасть передней частью петли, закрепленной на дверце, на винт, находящийся на той части петли, что зафиксирована на стенке. Также под петлей, что закреплена на дверце, есть винт с «пяткой», которой важно попасть в паз, расположенный с другой стороны части петли, закрепленной на стене

Этой частью нужно попасть на винт

Дверка крепится к стенке

Важно все делать в соответствии с инструкцией

Еще одно фото процесса

Шаг 17. Чтобы петли не рассоединялись, крайние шурупы нужно немного подтянуть. Пока что до конца заворачивать их не нужно.

Крайние шурупы немного подтягиваются

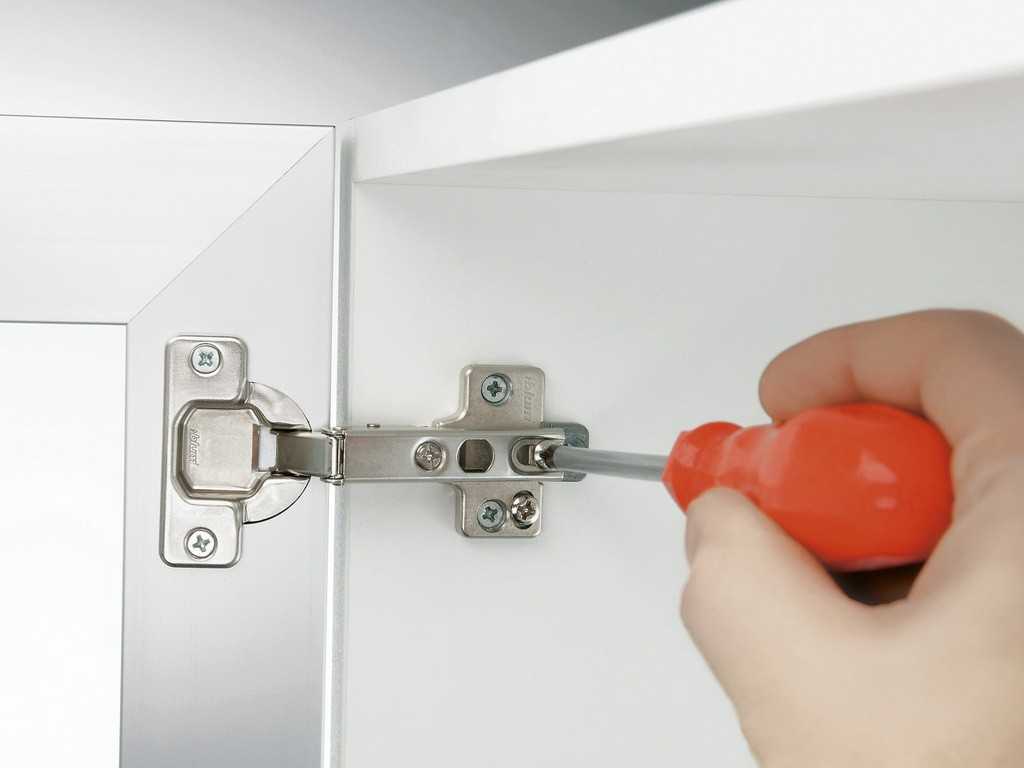

Шаг 18. Теперь следует отрегулировать дверцу. Для начала стоит отодвинуть ее от стенки шкафчика примерно на 1-2 мм, не нужно ее фиксировать плотно к ней. После того как зазор был соблюден, можно затянуть шурупы.

Регулировка дверки

Шаг 19. Есть еще один винт, который при необходимости поможет двигать дверцу влево или вправо. В данном случае его регулировать не пришлось.

Этот винт в нашем примере не нуждался в регулировке

Видео – Крепление петель

Важно помнить, что спустя некоторое время петли снова придется регулировать – дверки могут провисать под своей собственной массой. Так что подкручивать шурупы первое время все равно нужно

Иногда следует и смазывать петли – тогда они точно не начнут со временем скрипеть или ржаветь. Если мебель стоит во влажном помещении, то срок эксплуатации навесов сильно сокращается, и это важно учитывать.

Врезка петель, основные этапы монтажа

Так, ориентируясь на дверное полотно, стоит отметить, что эти небольшие элементы должны быть расположены на расстоянии 20 или 25 см от границ полотна

Особое внимание должно быть уделено его поверхности: не допускается присутствие сучков, трещин и отколовшихся элементов. Ввернутый в такое основание шуруп окончательно разрушит коробку и приведет к ее перекосу

В деформированное покрытие невозможно будет качественно вставить дверные петли. Присутствие таких мест на поверхности делает возможным их фиксацию в слегка сдвинутой плоскости, для чего стандартная дистанция немного перемещается вверх или вниз.

Чтобы межкомнатная дверь была установлена надежно, необходимо монтировать петли согласно правилам. Многие профессионалы применяют возвышенную или глубокую посадку в гнезда.

Для правильной установки петель необходимо в полотне сделать углубление, равное толщине самого элемента.

Схема для определения выбора петель.

Традиционно врезка петель начинается с разметки. Как было сказано выше, дистанция от верха и низа конструкции соответствует 20 см. Также следует выставить стрелки, которые определят направление расположения петель. Таким способом можно избежать путаницы в работе.

Петля прикладывается к отмеченным точкам, выравнивается по краю, с помощью карандаша обводятся ее очертания. Точная разметка контура позволит глубоко закрепить эту деталь в отверстии.

Избежать скольжения петель можно прикреплением их на некоторое время к дверному полотну при помощи двух саморезов.

Установка дверных петель своими руками

Перед тем, как установить дверные петли своими руками, задумайтесь о том, сможете ли вы добиться высокого качества работы.

Особенности установки тех или иных петель будут зависеть от их разновидности

Именно от правильности монтажа петель и дверей на них, во многом зависит дальнейшая их эксплуатация. Особенности установки тех или иных петель будут зависеть от их разновидности.

Петли классифицируются по особенностям строения и крепления на три основных вида:

накладные: состоят из двух одинаковых частей, скрепленных между собой. Одна часть закрепляется на дверной коробке, другая – на полотне. Также есть универсальные петли, которые представляют собой единое целое. Установка накладных петель не требует специальных навыков и является наиболее простой и доступной каждому;
врезные: отличаются более сложной и длительной установкой, для которой необходимо специальное оборудование и навыки работы с ним. Сложность монтажа компенсируется широким распространением врезных петель, а также их надежностью и долговечностью;
ввертные: крепятся при помощи штырьков с резьбой – они вворачиваются в дверное полотно, тем самым надежно закрепляясь на его поверхности. Обычно устанавливаются в количестве трех штук на одну дверь, отличаются количеством крепежных штырьков.

Также существуют скрытые дверные петли, которые отличаются высокой сложностью установки, но гарантируют отличную защищенность и безопасность жилья.

Подготовка необходимых инструментов для установки дверных петель

Процесс установки немыслим без набора определенных материалов, инструментов и оборудования, необходимого для работы.

Перед началом монтажа петель следует подготовить:

дверные петли;
шуруповерт и набор шурупов;
карандаш (необходим для нанесения разметки);
набор деревянных клиньев для выравнивания конструкции;
строительный уровень;
молоток и стамеска.

Процесс установки немыслим без набора определенных материалов инструментов и оборудования необходимого для работы

После того, как вы убедились, что в рабочей зоне есть перечисленные выше инструменты и материалы, можно приступать к монтажу дверных петель.

Правильное нанесение разметки петель на двери

Установка дверных петель на глаз недопустима – даже небольшая погрешность может привести к перекосу и деформации дверного полотна и конструкции.

Разметка петель выполняется карандашом следующим образом:

приложите петли на места предполагаемой установки. Размещение петель должно осуществляться с минимальным отступом от краев двери (верх и низ) на 20 сантиметров;
обведите приложенные к дверному торцу петли карандашом, после чего отложите их;
с помощью стамески и молотка сделайте углубления в размеченных областях, необходимые для установки врезных петель.

Схема монтажа

Установка этой фурнитуры начинается с этапа разметки. Для этого необходимо:

отмерить 200 мм от верха и низа полотна и приложить петлю;
отметить с помощью карандаша места расположения метизов.

Дальнейшие действия выполняются по схеме установки:

По отмеченным насечкам высверлить отверстия, диаметр которых чуть меньше, чем соответствующий показатель саморезов.
К торцевой части полотна посредством отвертки или шуруповерта прикрутите меньшую половину накладной фурнитуры.
Зафиксируйте другую часть навеса на коробке. Для этого предварительно фурнитуру необходимо полностью раскрыть, приложить к брусу и выполнить соответствующую разметку.
После установки критически оценить качество проведенной работы.

Установка петли на дверцу

В сделанные углубления надо поместить петли. Затем откорректировать их расположение в отношении фасада. Все навесы должны плотненько прилегать к фасаду. И если их положение не откорректировать, дверца очень быстро начнет косить. После выравнивания петель, надо при помощи ручки или обычного карандаша произвести разметку точек для закрепления саморезов.

Далее надо прикрепить дверцу шурупами или евровинтом к самому предмету мебели. В частности, шкафчику или тумбочке. Алгоритм действий в данном случае следующий:

Провести разметку точек для установки петельных площадок;
Прикрепить площадки для монтажа установленных петель;
Приложить дверку к боковой части шкафа;
Соединить петлю;
Откорректировать дверки посредством обычной отвертки.

Дверки лучше вешать на гладкой поверхности. Сторона шкафа, куда крепится планка петли, должна обязательно лежать горизонтально. Это сделает примерку и подсоединение дверцы более комфортной. Регулировать дверку можно уже вертикальном расположении.

Разновидности навесов

Разнообразие дверных петель позволяет выбрать, в какую из сторон будет открываться дверь

Следовательно, чтобы после ее установки не сожалеть о принятом решении, важно определиться заранее с типом и принципом работы петель

Петли бабочка

Являются наиболее практичными для межкомнатных дверей. Петли бабочка приобрели свое название из-за характерной формы – в раскрытом состоянии они напоминают крылья бабочки. В сложенном состоянии, навес имеет толщину одной карты. Это достигается благодаря особенной форме ─ при закрывании, одно «крыло» бабочки точно помечается в вырез второго.

При установке таких петель очень важно подобрать подходящие саморезы. Поскольку две части «крыльев» бабочки будут непосредственно соприкасаться с деревом, следует использовать такие саморезы, шляпка которых будет идеально спрятана в специальный паз петли

При правильном выборе, створка будет хорошо закрываться и в процессе ее использования дополнительных трудностей не возникнет.

Простые врезные

Это наиболее широко известный тип навесов. Применяется он практически в каждом доме. Состоит он из двух частей и закрепляется обычными саморезами по дереву.

Накладные

Конструктивно, они мало чем отличаются от предыдущих, но некоторые различия все же есть. Основной нюанс, который стоит учитывать при установке этих навесов ─ способ монтажа. Если предыдущий вариант крепится просто в торец двери, то для данного типа петель необходимо выполнить специальные углубления (врезать). Это нужно для того, чтобы спрятать крепежные пластины и сделать меньший зазор между рамой двери и косяком.

Установка петель на межкомнатные двери
