Как правильно расположить розетки и выключатели в квартире

Подготовка к штроблению

Обычно укладка проводки в квартирах, осуществляется либо по полу, либо по потолку. Существуют и другие варианты, например прокладка кабеля под плинтусами или коробах.

Линии освещения, в любом случае прокладываются за натяжным или подвесным потолком, если таковые делать не планируется, то необходимо штробление потолка. А так как, монолит потолков штробить категорически запрещено, нужно нанести на потолок слой штукатурки, который позволит спрятать кабель без порчи монолита. Самостоятельно штробить потолок мы крайне не рекомендуем, так как необходимо знать технологию правильного штробления, чтобы потом весь дом когда-нибудь не рухнул.

Коронкой по бетону на 70мм или 68мм (насадка на перфоратор), просверливаются отверстия для подрозетников. Штроборезом или болгаркой выпиливаются штробы для укладки кабеля. Штробы в стенах должны быть строго вертикальными, а не горизонтальными или по диагонали. Линии от розеток к щитку укладываются в стяжке пола или по потолку.

Подробное описание правильного штробления лунок под подрозетники.Почему можно укладывать кабель без гофры

Способы ввода электричества

Если проводку в доме можно проложить самостоятельно, то вводный кабель подключают только представители сетевой компании. Процедура выполняется после проверки заземляющего контура и приборов учета. Работы осуществляют 2 способами.

По воздуху

Такой способ считается более простым и дешевым. В таком случае от опоры ЛЭП протягивают самонесущий изолированный провод (СИП). Такой метод подключения к централизованной сети не всегда можно использовать ввиду ограничения расстояния от дома до столба. Кроме того, воздушный кабель выглядит неэстетично, может повреждаться из-за сильного ветра. При большом расстоянии от столба до дома устанавливают дополнительную опору, иначе кабель провисает.

Ввод электричества по воздуху — самый простой и дешевый способ.

Подземный монтаж

Укладка вводного кабеля в землю — более надежный метод. Провод заглубляют на 80-100 см, защищают пластиковой или стальной трубой. При использовании этого варианта требуется отверстие в фундаменте.

Розетки в гостиной. Как правильно расположить

Первым делом продумываем меблировку. Учитываем также образ жизни и пожелания.

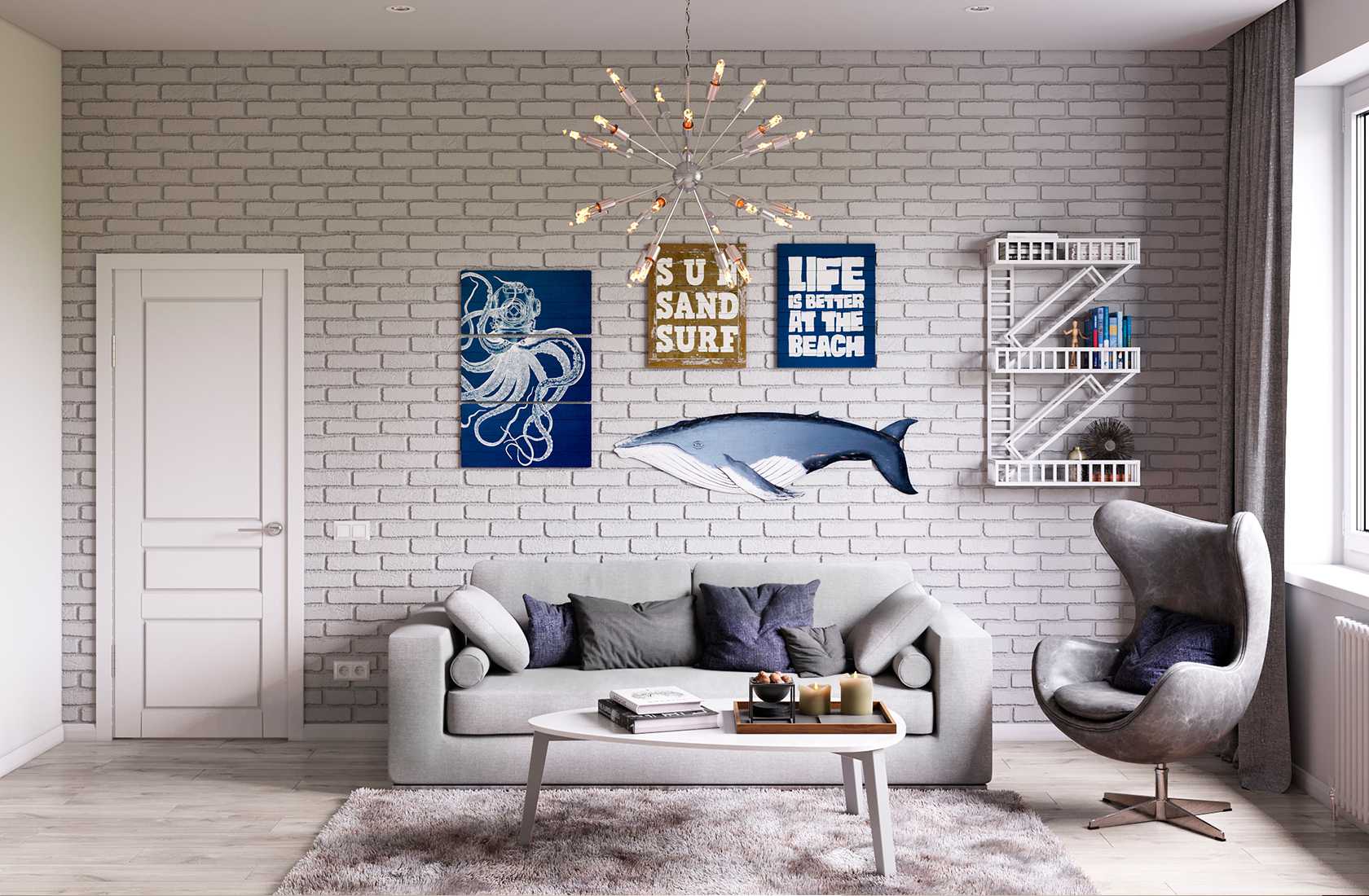

Начнем с мест отдыха — кресел, диванов.

Высота обычно берется по уровню бедра (75–90 см от пола).

Преимущество в возможности удобного подключения любых приборов, стоящих на поверхностях: настольной лампы, зарядки для телефона, ноутбука и других гаджетов. Если сместить розетку ближе к плинтусу, то будет свисать провод. К тому же родная зарядка иногда бывает очень короткой.

Для торшеров наоборот лучше уровень 30 см от пола. Можно компактно сложить шнур и закрепить стяжкой.

Маскировочный вариант — прячем в плинтусе: для редко используемой техники.

Количество розеток лучше запланировать с запасом по обе стороны дивана и у кресел.

Особые планировки требуют особых решений:

  1. Островная планировка, когда диван стоит по центру комнаты.

  2. Мебель стоит на достаточном удалении от стен.

  3. Зона кабинета или библиотеки в гостиной. Стол в окружении книжных полок.

Эти ьеры легко испортить удлинителем, протянутым к стене.

В таких случаях должна быть предусмотрена возможность подключать локальное освещение в центральной части комнаты. Здесь подойдут варианты размещения розеток, утопленные в пол.

Для мебели есть 2 удачных технических решения:

  • в столешнице выпиливают отверстие, которое при необходимости закрывают Г-образной заглушкой, в нём прячут розетку;

  • в корпус мебели встраивают выдвижную розетку с заглушкой на конце.

Телевизор

Для подключения понадобится несколько точек. Высота должна быть продумана. Это позволит:

  • максимально приблизить телевизор к стене;

  • избежать помех при монтаже кронштейна;

  • без труда подключить к ТВ любые кабели.

Настенный телевизор на кронштейне: оптимальная высота розеток около 130 см. Их положение не должно совпадать с выступами на тыльной стороне прибора. Понадобятся 2–3 обычных точки, 1 ТВ- и 1 интернет-слот.  Слоты для колонок музыкальной системы и домашнего кинотеатра.

Для подсчета общего количества розеток:

  • составьте список всех электроприборов, которые у вас есть и которые вы хотите купить в ближайшие годы;

  • мысленно пройдите маршрут перемещения пылесоса. Для больших комнат установите точки подключения на входе и в дальней части комнаты.

Важно к важному

Сборный тип двойных розеток немного сложнее установить.

Если в качестве звукоизоляционного материала перегородки используется пенопласт или другой легкоплавкий горючий материал — толщину сечения проводки следует увеличивать в полтора раза. Главное, попытайтесь разобраться в этой самой простой схеме.

Для фиксации понадобиться специальная коробка, для установки в неё устройства.

После служения необходимо заизолировать контакты, обмотав их специальной ПВХ-лентой. Если светильник, который включает выключатель, расположен рядом с местом установки выключателя, то можно нулевой и защитный вывод от розетки подключить непосредственно к светильнику. Затем на полтора см очищаются от изоляции. Некоторые советы Важные нюансы При монтаже розеток и выключателей следует придерживаться некоторых правил по установке.

Конструктивные особенности прибора

Подготовленные подрозетники и выведенные провода Особенности установки розетки в кирпичную стену Кирпичная кладка имеет свои особенности. Для этого существует комплекс требований, включающий в себя основные моменты, которые обязательно учитываются при монтаже.

Самое главное, чтобы они друг другу не мешали. Она составляет от 15 до 20 см. По застывании припоя в раструб колпачка выдавливают силикон. От этого в конечном счете зависит вся сложность работ.

Правила безопасности и соединения проводников, выбор сечения кабеля

Обычно они идут наборами кругов с различным диаметром. Делать нужно именно в такой последовательности. При помощи ножа необходимо равномерно снять зачистить изоляцию с каждого конца провода, на 3 — 4 см. Накладные розетки и особенности их монтажа Если розетка нужна, но нет возможности утопить ее в стену — используют накладные конструкции.

Для внутренней проводки важно прокладывать кабель в гофре, чтобы он не был подвержен динамическим изменениям в здании если здание проседает или его поведет. От качества материалов будет зависеть долговечность конструкции, а от инструментов — насколько легко можно будет собрать всё вместе

Негласно минимальной считается высота в 25 см; при меньшей резко возрастает вероятность аварии во время влажной уборки. Без гофр, если поведет стену, жилу может порвать, что приведёт к замыканию и не рабочему состоянию розетки и выключателей.
Как подключить розетки. Схема подключения трёх и более розеток.

Отдельные комнаты и помещения

Если вы хотите спланировать электрику в помещениях, для которых еще не определены конкретные функции и не выбрано назначение исходите из общих типовых предложений. В каждой комнате нужно предусмотреть общее (главное) освещение — чаще всего это бывает светильник в середине потолка. При проектировании на больших пространствах, в помещениях с большой площадью, вы можете дублировать ряд симметрично расположенных светильников на потолке. Кроме того, желательно на одной стене предусмотреть размещение настенного светильника. Размещать его рекомендуется на высоте около 190 см над полом.


Наличие общих требований по проектированию и монтажу электрики не препятствует воплощению индивидуальных требований.

Еще одной полезной точкой освещения выступает настольная лампа, которая впоследствии разместится на столе или другом подходящем месте. Выключатели для большинства планируемых точек освещения лучше всего устанавливать при входе в это помещение, учитывая при этом сторону открывания входной двери. Оптимальным будет установка выключателя света на противоположной стене относительно стороны открывания двери (так, если дверь распахивается влево, не зависимо от того внутрь или наружу помещения, выключатель целесообразно расположить на стене справа).

Если вы не совсем уверены в том какой будет дизайн и мебель, например, в комнате ребёнка или в гостиной, розетки лучше планировать на каждой стене на расстоянии 50 см от каждого угла комнаты. Наиболее распространенным в таких помещениях являются источники питания для торшеров, настольных ламп, компьютера, утюга и так далее

Вообще, расположение и розеток и выключателей не менее важно чем расположение источников освещения

Основы техники безопасности: ошибки и способы их избежать

При укладке проводки соблюдают такие правила:

  1. Кабели должны пролегать горизонтально или вертикально. Скошенные участки экономят материал, однако могут вызывать проблемы при последующем ремонте квартиры.
  2. Распределительные коробки должны находиться в свободном доступе. В любой момент может потребоваться ремонт.
  3. Розетки не рекомендуется подключать последовательно.
  4. Кабели должны быть заглублены в штукатурку не менее, чем на 2 см. В противном случае короткое замыкание может спровоцировать возгорание облицовки.
  5. Про фиксации на деревянной стене необходимо применять огнеупорную гофру. Провода, даже находящиеся в рукаве, не должны контактировать с металлическими несущими конструкциями — каркасами для гипсокартонных потолков и стен.
  6. При установке розеток и выключателей в деревянном доме нужно использовать паронитовые подрозетники.

Составление схемы электропроводки — процесс сложный, поэтому при сомнениях в собственных силах стоит доверить процедуру специалисту.

Как рассчитать необходимое количество розеток и выключателей в квартире. Рекомендации от Shop220

Подробности
Опубликовано 16.07.2014 06:29
Просмотров: 15366

Современная квартира – это не просто жилище человека. Она разделена на несколько зон различного функционального назначения, каждая из которых имеет индивидуальную планировку и расстановку мебели, оснащена самостоятельной системой освещения.

Чтобы избежать разочарования от вида висящих проводов и удлинителей нужно ответственно подойти к планированию помещения квартиры еще на стадии начала ремонта.

Возьмем за основу стандартную планировку двухкомнатной квартиры и выделим в ней 6 основных зон:

Зона кухни;Первая комната – зал;Вторая комната – спальня;Ванная комната и санузел;Зона прихожей;Балкон или лоджия.

Размещение розеток на кухне необходимо выполнять в следующем порядке. Во-первых, нужно определиться с расположением и конструктивом мебельного кухонного гарнитура и бытовой техники. Нельзя забывать об электрофурнитурах индивидуальной подсветки, теплого пола и телевизора. Если вы собираетесь использовать встраиваемую технику, то верным решением будет расположение для нее на задних стенках соседних шкафов. Чтобы обеспечить доступ к ним придется выпилить небольшие «окна», которые обеспечат доступ к розеткам. Розетка для вытяжки должна быть размещена на высоте 5-6 см от верхнего уровня кухонных шкафов. Электрофурнитуры над рабочей зоной кухонного гарнитура лучше устанавливать на высоте 10-30 см от столешницы, а вот от установки  за мойкой и плитой лучше отказаться, так как это не безопасно. Розетки для техники и подсветки навесных шкафов оптимально установить на высоте 5-10см. С одной стороны это обеспечит доступ к ним, с другой стороны их не будет видно. Все розетки для кухни кроме тех, которые расчитаны  для варочной панели или плиты должны быть с заземляющим контактом и рассчитаны на минимальный ток 15А. Для плиты или варочной панели необходимо использовать из негорючих материалов с расчетным током 25А.

Размещение розеток и выключателей в зале также должно в первую очередь зависеть от расстановки мебели. Так, розетки для ТВ должны быть расположены таким образом, чтобы установленная техника их скрывала – обычно это 130 см от уровня пола. Достаточно будет блока из 5розеток, 1 тв-розетка и 1 интернет-розетка, для подключения роутера. Зона дивана расположенная, как правило, напротив также должна быть оснащена электрофурнитурами для возможности подключения индивидуального освещения: 30 см от уровня пола для напольного торшера. Письменный стол должен быть оснащен 2 блоками по 2шт. Первый – для подключения компьютера и принтера, второй – для настольной лампы и одна запасная.

Стандартная схема размещения розеток в спальне это по 2шт. над прикроватными тумбами с каждой сторон кровати на расстоянии 15 см от поверхности столешницы тумбы, 1 тв-розетка для телевизора, 1 для освещения в зоне туалетного столика и 1 запасная, например, для пылесоса недалеко от входа в комнату.

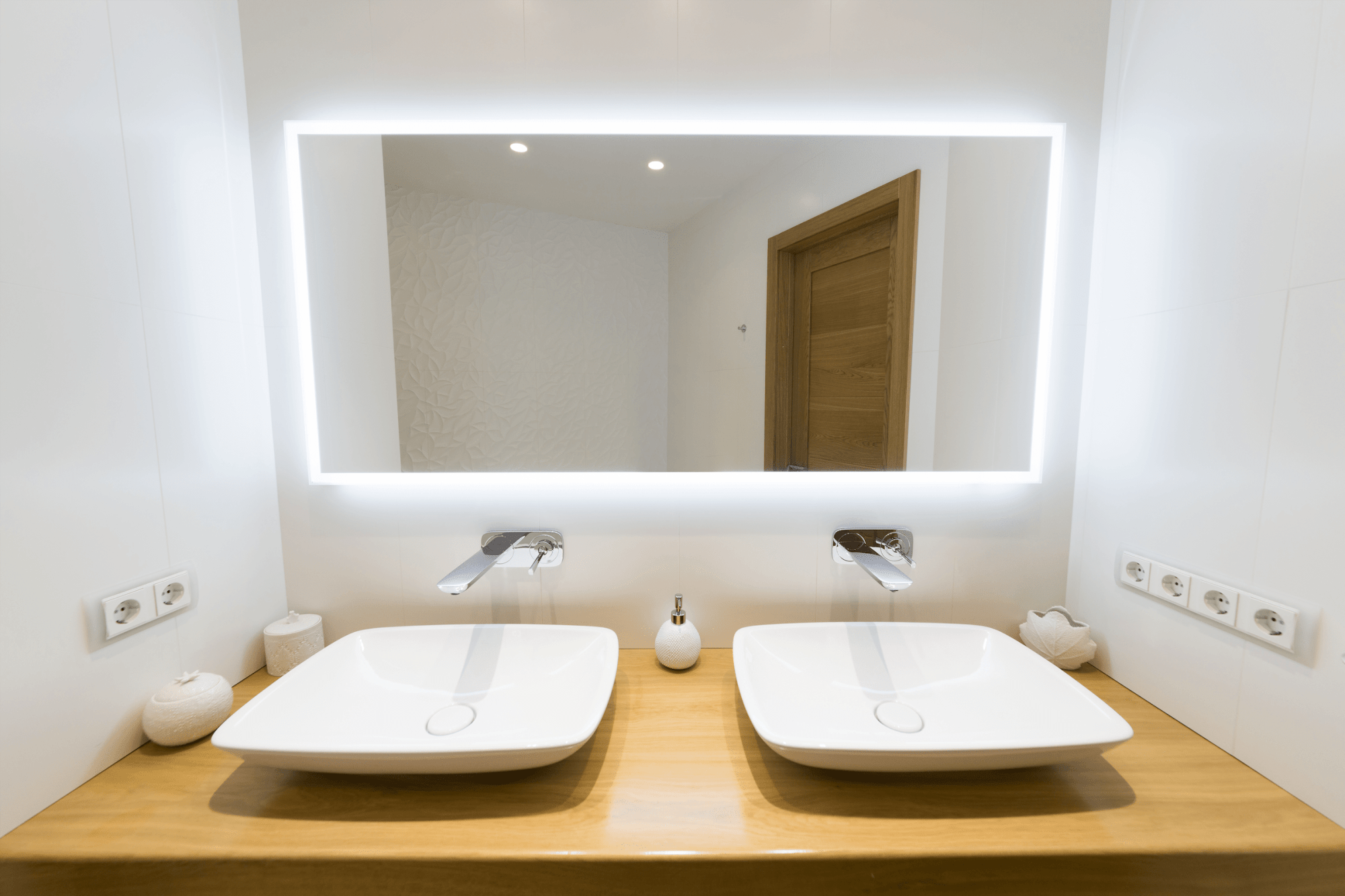

Расположение розеток в ванной комнате и санузле не запрещено, но все же не безопасно с точки зрения относительной близости воды и тока. Чтобы максимально обезопасить себя от неприятностей в ванной комнате необходимо использовать влагозащищенные с крышками. Схема подключения обязательно должна быть с УЗО (дифференциальный автоматический выключатель (http://shop220.com.ua/categories/avtomaticheskie-vykliuchateli)). Расстояние от розетки до ванны либо душевой кабины не менее 60 см. В этом помещении необходимо предусмотреть розетку 1шт. — для стиральной машины, 1шт. – для водонагревателя и 1 шт. – для подключения фена или электрической бритвы.

В прихожей достаточно всего 3 розеток: 1шт. – для звонка, 1шт. – для пылесоса и 1шт. – запасная. Если в прихожей планируется теплый пол, то для него следует предусмотреть датчик.

Потолочное освещение в квартире может регулироваться одно -, двух — и трехклавишными выключателями. Их можно расположить все в одном месте, например, около входа в помещение на высоте 100 см от уровня пола, а можно предусмотреть возможность выключения потолочного света, например, выключателем в районе прикроватной тумбы. Это удобно, так как чтобы выключить потолочное освещение вам не нужно будет вставать с кровати.

Безусловно, наши советы не могут предусмотреть все возможные варианты размещения розеток и выключателей в каждой квартире, но надеемся, что они будут полезны нашим читателям. Если вы испытываете сложность с самостоятельным планом расположения розеток и выключателей в квартире, а также выбором приозводителя электрофрнитур, цвета и формы, вы можете обратиться к профессионалам интернет магазина Shop220, которые с легкостью помогут вам с ответами.

ВЫБОР МАТЕРИАЛОВ

Основная задача – правильный выбор типа и сечения проводов электропроводки. Провода с малым сечением не обеспечивают требования по допустимой мощности нагрузки, а большой запас сечения не оправдан экономически.

Расчет сечения жил электрических кабелей учитывает множество факторов:

  • тип электропроводки – наружная или скрытая;
  • материал жил и изоляции;
  • мощность нагрузки;
  • коэффициент использования – время работы нагрузки, время перерывов в работе;
  • запас по надежности.

Чтобы не утруждать себя сложными расчетами и ограничить разнообразие используемых материалов, можно принять к сведению усредненные и многократно проверенные данные по сечению проводов:

  • освещения – сечение 1.5 мм2;
  • электророзеток жилых помещений– 2.5 мм2;
  • розеток ванной комнаты и кухни – 4 мм2.

Большая толщина проводов в ванной и кухне вызвана тем, что в этих помещениях сосредоточена самая мощная нагрузка – стиральная машинка, бойлер, электрические плиты, электрочайники, микроволновки и др.

Приведенные значения сечений относятся к проводам с медными жилами. Применение алюминия, несмотря на его меньшую стоимость, не оправдано по причине меньшей механической и электрической прочности.

Жила алюминиевого провода, при равной нагрузке, должна иметь большее сечение, по сравнению с медной. В настоящее время монтаж проводки внутри помещений алюминиевыми проводами не выполняется.

Приведенные данные относятся к сечению провода, а не к его диаметру

Важно не забывать об этом!. Для стационарной проводки необходимо использовать кабели с однопроволочными жилами

Для цепей освещения используют двухжильные кабели, а для подключения розеток необходим трехжильный кабель с отдельной жилой ля подключения заземления.

Для стационарной проводки необходимо использовать кабели с однопроволочными жилами. Для цепей освещения используют двухжильные кабели, а для подключения розеток необходим трехжильный кабель с отдельной жилой ля подключения заземления.

Многопроволочные провода легче монтировать, но они требуют дополнительных работ при соединениях, имеют более слабую изоляцию и поэтому не рекомендуются для применения в электропроводке.

Лучший тип кабеля для электропроводки – ВВГ. Данные провода имеют усиленную изоляцию жил и оболочки и могут выпускаться в различных вариантах:

  • ВВГнг — негорючая, самозатухающая изоляция;
  • ВВГнг-LS — то же самое, но в дополнение с низким выделением дыма при нагреве;
  • ВВГнг FR-LS — дополнительная защита в виде слюдяной ленты.

Последний тип кабеля используется редко, особенно в частных домах, поскольку имеет высокую стоимость. Схожие характеристики имеет кабель импортного производства NYM.

Распространенные провода ШВВП и ПВС не предназначены для выполнения электропроводки. Поэтому их использовать нельзя, не смотря на более низкую стоимость.

Гостиная

1. У двери

Для расположения выключателей и розеток у двери гостиной действуют те же правила, что и в кухне: высота 75-90 см, свободный доступ всех членов семьи с разным ростом.

Во входной зоне тоже нужна розетка: для пылесоса или обогревателя. В среднем высота от пола должна быть 30 см, от проема двери — 10 см.

2. В ТВ-зоне

Телевизор — обязательная вещь для многих в гостиной. В ТВ-зоне нужно несколько розеток. Средняя высота расположения — 130 см, тогда их не будет видно за техникой. Понадобятся 2 электрические розетки и по одной розетке для ТВ и интернета.

Дизайн: Студия NW-Interior

3. В зоне дивана

При планировании розеток в гостиной нужно учесть расположение торшеров, электроприборов, а также дополнительных розеток для ноутбука и телефона. Средняя высота расположения — от 30 см.

Часто при планировании розеток в гостиных забывают о такой технике, как кондиционеры, электрокамины, увлажнители воздуха и игровые приставки. Учитывайте имеющиеся у вас приборы, те, которые вы планируете приобрести, и исходя из этого планируйте количество розеток.

4. У рабочего стола

Нередко гостиная является еще и рабочим уголком. В таком случае розеток понадобится больше. Предусмотрите 2-3 штуки в том месте, где будет стоять рабочий стол. Удобнее расположить их над столом, чтобы не залезать каждый раз под него для включения/отключения, но не всем такое решение нравится эстетически. Если у вас стационарный компьютер, можно поставить розетки внизу — вряд ли вы будете постоянно включать и выключать его.

Спальня

Электрику в спальне мы планируем так же, как и в других комнатах или гостиной. Дополнительные элементы, например двойные розетки, обычно устанавливаются симметрично по обеим сторонам кровати. Они будет использоваться для питания ночных светильников и зарядных устройств сотовых телефонов или планшета.


При планировании точек освещения, розеток и выключателей в спальне обязательно учитывайте расположение мебели.

Можно подумать о таком типе зонального освещения как LED-полоски, которые создают интимную атмосферу в спальне

Важно также подумать об удобстве переключения света. Можно установить выключатели с дистанционным управлением, которые дают возможность управлять освещением от входа в комнату прямо с кровати

При этом не только включать или выключать освещение, но и выполнять роль диммера (регулирующего яркость света устройства).

Согласование проекта и подготовительные мероприятия

План электрической сети составляют так:

  1. Рассчитывают мощность, количество потребителей, требуемое сечение проводов.
  2. Проектируют заземление.
  3. Составляют схему разводки. Указывают места расположения силового оборудования.
  4. Рассчитывают смету.

Полноценный проект квартирной проводки можно заказать только в лицензированной компании. После этого его согласуют с поставщиком электрической энергии. Сделанные самостоятельно чертежи не принимаются к рассмотрению. Самому можно составить примерный план, облегчающий монтажные работы.

Выбор фаз

Тип входного напряжения — важный параметр проводки. Применяются такие типы электрических сетей:

  1. трехфазную укладывают в домах большой площади, где устанавливаются мощные потребители, например, котлы. Этот вариант применяют при большом суммарном энергопотреблении. Разводку делают так, чтобы нагрузка равномерно распределялась по всем фазам. Требования к такой сети выше, монтаж обходится дороже.
  2. однофазную сеть формируют в квартирах или небольших домах, где отсутствуют котлы, водонагреватели.

Выбор нужной фазы очень важен, потому что это основное питание для сети.

Расчет мощности

Для вычисления суммарной нагрузки нужно сложить показатели энергопотребления всех приборов. Параметры можно найти в технической документации. К полученным значениям добавляют 20%.

Самыми мощными считаются водонагреватели, пылесосы, стиральные машины, электрические плиты, вытяжные системы. Светильники потребляют малое количество энергии.

Небольшую мощность имеют современные компьютеры, телевизоры, мелкие бытовые приборы. Однако их параметры также учитывают при вычислении предполагаемой нагрузки.

Кабели и комплектующие

Для выбора сечения провода с учетом мощности используют таблицу.

Мощность, кВт Ток, А Сечение провода, мм2
1,5 2,5 4 6 10 16 25 35 50 70 95
0,5 2,3 100 м 165 м 265 м 395 м
1 4,6 30 м 84 м 135 м 200 м 335 м 530 м
1,5 6,8 33 м 57 м 90 м 130 м 225 м 355 м 565 м
2 9 25 м 43 м 68 м 100 м 170 м 265 м 430 м 595 м
2,5 11,5 20 м 34 м 54 м 80 м 135 м 210 м 340 м 470 м 630 м
3 13,5 17 м 29 м 45 м 66 м 110 м 180 м 285 м 395 м 520 м
3,5 16 14 м 24 м 39 м 56 м 96 м 155 м 245 м 335 м 450 м
4 18 21 м 34 м 49 м 84 м 135 м 210 м 295 м 395 м 580 м
4,5 20 19 м 30 м 44 м 75 м 120 м 190 м 260 м 350 м 515 м
5 23 27 м 39 м 68 м 105 м 170 м 235 м 315 м 460 м 630 м
6 27 23 м 32 м 56 м 90 м 140 м 195 м 260 м 385 м 530 м
7 32 28 м 48 м 76 м 120 м 170 м 225 м 330 м 460 м
8 36 42 м 67 м 105 м 145 м 195 м 290 м 400 м
9 41 38 м 60 м 94 м 130 м 175 м 255 м 355 м
10 45 34 м 54 м 84 м 120 м 155 м 230 м 320 м
12 55 45 м 70 м 92 м 130 м 190 м 265 м
14 64 38 м 60 м 84 м 110 м 165 м 230 м
16 73 53 м 74 м 99 м 145 м 200 м
18 82 47 м 65 м 88 м 125 м 175 м
20 91 59 м 79 м 115 м 160 м

Также для обустройства электросети потребуются:

  1. Автоматические отключающие блоки. Их размещают в электрощитовой. Автоматы предназначены для защиты человека и имущества от опасных последствий короткого замыкания.
  2. Выключатели, розетки. Современные электрические схемы снабжают заземленными комплектующими, для чего устанавливают специальные линии или разъемы.
  3. Распределительные коробки. Используются для объединения нескольких ветвей.

Сколько розеток нужно для дома

Количество розеток в доме и в отдельных комнатах должно быть адаптировано к потребностям, т.е. количество устройств, которые будут к ним подключены. По мнению специалистов, их минимальное количество должно быть следующим:

  • На кухне — 5 розеток с защитным контактом, в том числе соответствующее количество сильноточных розеток для таких устройств, как холодильник, плита, посудомоечная машина;
  • В ванной — 3 розетки, в том числе два обычных и один сильноточный для подключения стиральной машины;
  • В комнатах — 1 розетка на каждые 5 м2 (больше следует запланировать в месте подключения устройств RTV, например, телевизор, домашний кинотеатр и т. д.);
  • В гостиной — 1 розетка на каждые 2-3 метра для подключения пылесоса и других электрических приборов (торшеров, напольных светильников и пр.).

Важно! Стоит помнить, что количество розеток зависит от количества цепей. Согласно регламенту, в одной цепи должно быть максимум 10 розеток или 20 точек освещения

Расположение розеток – как и где лучше расположить в разных комнатах помещениях (70 фото)

Одной из самых ответственных частей ремонта помещения является правильное размещение электропроводки. При составлении схемы размещения розеток нужно учитывать такие важные аспекты, как размеры помещения, суммарное количество всех выключателей и розеток и, безусловно, то, как расставлена мебель.

Правила по размещению электропроводки

Строгих ограничений не существует. Однако, есть некоторые требования по установлению розеток, например, в ванной комнате или же в промышленных помещениях. А также есть рекомендации по установке выключателей и розеток в квартире, но придерживаться их или нет – дело сугубо ваших потребностей и вкусов.

В Советском Союзе (во времена старых традиций) считалось, что розетка должна находиться на расстоянии 90 см от пола, а выключатель – на расстоянии 160 см (1,6 м).

Такие стандарты создавали удобство эксплуатации, поскольку для того, чтобы достать до уровня выключателя, не нужно было нагибаться или присаживаться. Благодаря этому, даже сейчас многие люди придерживаются именно таких правил.

Новые традиции – евростандарт

Вместе с определением «Евроремонт» из недалёких стран к нам пришёл такой термин, как «Евростандарт» расположения розеток. Что же предполагает европейский стандарт? Эти правила ни в коем случае не ограничивают высоту комнаты или общее число выключателей и розеток в помещении жилища, а лишь помогает рекомендовать правильный способ монтажа в опасных помещениях с учётом мер безопасности.

В соответствии с европейскими стандартами розетки и выключатели следует размещать следующим образом:

Выключатель – на расстоянии 90 см от пола (если заметить, по старым традициям это было место для розетки, однако как считают люди нынешнего поколения, таким образом можно выключать или же включать свет без поднятия руки).

Розетка же теперь располагается на расстоянии 30 см от пола, что позволяет удобно прятать провода, которые хотелось бы скрыть от посторонних глаз.

На всех фото, что представлены по тексту и в нашей галерее в конце,  можно увидеть, чем отличается расположение розеток раньше и сейчас.

Помните, что диаметр штырей европейских розеток значительно больше диаметра штырей отечественных розеток, а сила принимаемого тока составляет примерно от 10 до 16 А, тогда как у российских – лишь 10 А.

Поэтому если вы хотите использовать приборы с большей мощностью, то вам безусловно стоит провести в помещении монтаж европейских розеток.

Планирование монтажа розеток и выключателей в помещении

Любое помещение распланировано своеобразно, а это значит, что для каждой комнаты нужно подобрать варианты расположения электроустановок.

Коридор

В каждой квартире есть небольшая прихожая, где тоже нужно грамотно разместить выключатели, так как это та комната, в которую человек заходит в первую очередь. Обычно в коридоре принимаются за необходимость две или же три розетки.

Также в прихожей будет полезно расположить распределительный щиток, выключатель (или блок выключателей), электросчётчик и так далее.

Спальня и гостиная

Лучше всего будет разместить по розетке с каждой стороны спального места. Высота от пола – примерно 70 см, так как именно в таком положении к розетке можно будет подключить, например, прикроватную лампу, а также зарядить какое-либо устройство.

Что касается выключателя, то он должен быть размещён у входной двери. Также приветствуется расположение дополнительного блока розеток над рабочим столом (примерно на 30 см от его уровня).

В гостиной или зале обязательно будет нужно небольшое количество розеток за 130 см над полом. Их можно спрятать за телевизор. Безусловно, наличие запасной розетки также предполагается. Выключатель, как и в спальне, должен быть возле входной двери.

Ванная комната и туалет

Ни для кого не секрет, что ванная – это комната с повышенной влажностью воздуха, поэтому все розетки и выключатели должны быть предусмотрены для таких условий (иметь уровень защищённости не менее IP44).

Категорически запрещено располагать устройства на расстоянии менее 60 см от ванной или душевой кабинки, а также ниже 15 см от уровня пола (так как возможны небольшие потопы в такой комнате).

Так, используя все навыки правильного расположения розеток и выключателей в разных комнатах помещения, вы можете обезопасить себя и своих близких и избежать переделывания проводки в дальнейшем.

Важные моменты расположения выключателей

Для того чтобы ремонт в помещении в дальнейшем приносил вам не только удовлетворение, но и комфорт, нужно ознакомиться с некоторыми нюансами:

  1. Выключатель, который будет являться основным и освещать помещение, необходимо размещать на определенной высоте – около 70-90 сантиметров от пола. При этом необходимо учитывать рост членов семьи. Это нужно для того, чтобы каждому члену семьи было удобно пользоваться выключателем. По правилам установки розеток,  человеку должно быть удобно нажимать на клавишу выключателя, при условии, что рука должна быть опущена и отведена немного в сторону. Поэтому, оптимальным расстоянием считается установка выключателя на расстоянии не выше, чем 80 сантиметров от пола. Кроме того, любой выключатель, а также розетка не должны быть заслонены открывающейся дверью или мебелью. Их размещают с той стороны, где находится дверная ручка.
  2. Выключатели для ванной комнаты, туалета, а также подсобных помещений и кладовой устанавливают в коридоре.
  3. Для дополнительного освещения помещения, например для включения подсветки с элементами декора, располагают в любом удобном месте так, чтобы они гармонировали с дизайном помещения.

Электрические розетки — цены и стоимость установки

Если это не известный бренд, электрические розетки стоят недорого. Самый простой вариант без заземления стоит меньше всего 2-3 доллара, розетка со штырьком будет стоить на доллар дороже. Самые дорогие — специальные антенные или компьютерные розетки от 7 долларов. Самые простые выключатели освещения (одинарные и двойные) стоят примерно 3-4 доллара.

Как видите, выключатели и розетки недорогие, однако их установка обойдется в копейку, особенно если для их монтажа потребуется штробление стен. Цена услуги может быть ниже, если она выполняется бригадой, которая монтирует всю электропроводку в доме, т.е. в рамках одной комплексной услуги.

Монтаж подрозетников и штробление стен для скрытой проводки

Ванная и туалет

В домах, которые построены более тридцати лет назад, подобных электрических коммуникаций в ванной комнате и туалете не предусматривалось вообще. Люди тогда и слыхом не слыхивал о таких чудесах, как джакузи или душевая кабинка, поэтому вопроса, как разместить розетки в ванной, никто перед собой не ставил.

Некоторые умельцы самостоятельно протягивали в ванную провода, крепили разъемы, в которые включали электробритву «Харьков» или фен. Сегодня все знают про эти чудеса, все они доступны и приятны. Поэтому проектируя ванную комнату, нужно сразу же присмотреть и места для розеток.

Важно:

  • Все выключатели и прочее электротехническое оборудование должно соответствовать стандарту для электрооборудования для влажных помещений (класс защиты не менее IP44) и быть надежно заземлены. Дизайнер или проектировщик непременно должен сказать вам об этом
  • Розетку для джакузи и душевой кабины можно установить за их декоративными стенками, вы не будете постоянно включать и выключать эти агрегаты
  • Розетка для вытяжного вентилятора может быть установлена наверху, рядом с ним, хотя чаще всего вытяжной вентилятор подключают к системе освещения: включили свет — зажужжал вентилятор
  • Возле зеркала ванной комнаты, которое обычно висит над умывальником, можно смонтировать одну или две точки. Одну можно использовать для питания светильников над зеркалом, вторую — для фена, бритвы и прочих мелких приборов. Естественно, помним про класс защиты и заземление
  • Если габариты ванной комнаты позволяют установить еще и стиральную машину, помните, что разъем для нее располагается на расстоянии не менее 50-60 см от водопроводных труб

Стандартные нормы размещения розеток, выключателей в разноплановых жилых зонах

Планы розеток и выключателей в стандартной квартире выглядят следующим образом.

На кухне

Стоит четко спланировать, сколько бытовой техники будет расположено на кухне. Конечно, ответить на такой вопрос нелегко, потому что часто приобретаются все новые электроприборы: чайник, кофемолка. Типичным оборудованием является: холодильник, плита, СВЧ и т.д.


Легче всего определиться с положением розеток над столешницей — просто отступите вверх 10—30 см.

  • розетки для встроенной техники – нужно размещать за шкафом;
  • для вытяжки – 0,6 метра от кухонного шкафа;
  • для небольших агрегатов – 20 сантиметров от столешника.

Выключатели чаще всего размещаются при входе в помещение.


Для электроплиты устанавливаем специальные трехфазные розетки 20-25 ампер.

В гостиной

Можно выделить несколько вариантов размещения электроточек в каждой отдельной зоне:

  • диванная зона;
  • дверной проем;
  • зона телевидения;
  • рабочий стол.

В современном дизайне часто органично сочетаются дистанционные включатели.


Для аудио- и и видеотехники в гостиной понадобится несколько специальных розеток — телевизионных в первую очередь.

В спальне

Выключатели, как правило, устанавливают за мебельной стенкой («советская планировка»). Самый практичный способ – возле прикроватных тумбочек.


Классический вариант для освещения спальной зоны — блок из двух розеток над прикроватными тумбочками на расстоянии 15 см от их поверхности.

В ванной

Все приборы следует беречь от попадания жидкости.


Количество розеток зависит от того, сколько электроприборов (стиральная машина, фен, бритва) вы планируете подключать в ванной.

В прихожей

Непременно нужны выключатели при входе. Несколько «гнезд» для переносных бытовых аппаратов.


Достаточно одной-двух розеток в углу над плинтусом, на высоте 30 см от пола.

Гостиная

Для Вашей гостиной освещение так же важно, как цвет стен или пола. Эта игра света создает атмосферу в интерьере, позволяет подчеркнуть или подавить цвета

Гостиная — это место, где дизайн играет большую роль, поэтому при проектировании необходимо позаботиться об отличном освещении.

Распределение точек света будет зависеть от планируемого дизайна. В гостиной хорошо запланировать более одной точки освещения с продуманно расставленными акцентами для бра, светильников, телевизора, может быть, подсветки над шторами или нишей телевизора. Переключатели должны быть расположены в одном месте.

Гостиная. Два потолочных и три настенных светильника — полный комплект для организации комфортного освещения.

Самое важное место, где мы размещаем панель с электрическими розетками, зона рядом с телевизором. Именно здесь мы планируем расположение плеера, возможно ресивера и акустики и чего то ещё (минимально 4-5 слотов)

Как расположить розетки в гостиной

В гостиной в первую очередь следует учитывать, где и как расположить розетки для телевизора и осветительных приборов. Подсчитав, сколько приборов будет подключено, электроточки размещаются следующим образом:

  • Для телевизора и домашнего кинотеатра устанавливается минимум две розетки. Высота монтажа зависит от расположения техники и с учетом того, что провод недолжен свисать или быть натянутым. Идеально если он полностью спрячется за телевизор;
  • Сбоку от дивана, на уровне подголовника или снизу, на высоте 15-30 см от пола. В первом случае будет удобно подключить зарядное устройство, во втором торшер или обогреватель;
  • Возле дверного проема. Для подключения приборов периодического пользования: пылесоса, увлажнителя или очистителя воздуха и др.;
  • В случае, когда гостиная используется в качестве кабинета, нужно продумать место расположения розеток для компьютера, системного блока, принтера, а также осветительных приборов.Минимальное количество расположенных в ряд электророзеток— шесть. Можно разместить их над столом, на расстоянии 15-20 см или снизу на высоте 20-30 см.

Также не лишним будет продумать розетку для кондиционера. По правилам она должна находиться на расстоянии 30 см от потолка.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Семь балок
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
