Монтаж потолка грильято

Сборка и монтаж декоративных решеток

Для изготовления декоративных решетчатых панелей используют два типа короткого профиля по 60 см. Планки первого типа имеют пять вырезов или пазов, расположенных вдоль нижней кромки. На рейках второго типа замки вырезаны по верхней кромке. Это позволяет выполнить сборку решетки без механического крепежа.

Собирать решетки долго и скучно, поэтому некоторые мастера используют следующий прием монтажа панели:

• Два одинаковых профиля выкладывают параллельно друг другу на столе в вертикальном положении;
• В крайние пазы вставляют рейку второго типа, получается П-образная конструкция;
• Остальные планки просто одеваются на базовые и протягиваются, сначала до самых крайних пазов, затем устанавливают остальные, приближаясь к первой рейке.

В результате получается конструкция, изображенная на фото.

После сборки всех решеток можно переходить к монтажу панелей на уже готовый каркас потолка Грильято. Процедура укладки декоративных элементов достаточно проста, необходимо завести решетку в окно между поперечиной и несущим профилем и уложить концы панели с замками в пазы каркаса.

Понятно, что монтаж декора потолка Грильято требует огромного терпения, так как, несмотря на высокую точность изготовления элементов каркаса, все же приходится прилагать небольшое усилие, поэтому работать необходимо с максимальной осторожностью. Монтаж последних рядов решеток, которые примыкают к стене и которыми завершается сборка потолка Грильято, выполняется с небольшой модификацией

Панель может получиться короче стандартного размера, поэтому ее приходится обрезать ножницами по металлу. Режется металл идеально, достаточно лишь пройти ножницами отдельно по каждой боковине, а центральную полку просто переломить

Монтаж последних рядов решеток, которые примыкают к стене и которыми завершается сборка потолка Грильято, выполняется с небольшой модификацией. Панель может получиться короче стандартного размера, поэтому ее приходится обрезать ножницами по металлу. Режется металл идеально, достаточно лишь пройти ножницами отдельно по каждой боковине, а центральную полку просто переломить.

Если последние панели Грильято подрезать не нужно, то перед монтажом лишь потребуется точно срезать ножницами замки на торцах, зацепить оставшимися пазами за лепестки каркаса и уложить решетку на рейки. Обрезанный край будет опираться на стартовый уголок потолка.

После завершения монтажа каркас потолка Грильято приобретает достаточно большую жесткость и прочность, поэтому случайное касание или несильный толчок не нанесет никакого вреда конструкции.

Расчет материалов для потолка

Чтобы рассчитать подвесной потолок пластиковый надо вычислить площадь существующего потолка. Для этого умножьте ширину комнаты на ее длину. Измерить можно рулеткой при помощи одного напарника, который понадобится и для других операций.

К полученной цифре надо прибавить 5-10 % от общей площади. Это необходимый запас для компенсации расходов при подрезке пластин ПВХ. Самый ходовой размер потолочного пластика это — ширина 25 см, длина 3 м. Однако в продаже можно встретить и другие размеры.

Закладная деталь под светильник

В качестве обрешетки можно применить деревянный брус 40 х 40 мм или 40 х 60 мм. Если климат довольно влажный, то можно использовать пристенный или направляющий профиль для гипсокартонного потолка UD-27 и несущий потолочный профиль CD-60. Они выполнены из оцинкованного металла и не боятся коррозии и деформаций от излишней влаги.

Количество УД-27 профиля равно периметру помещения. Несущий потолочный профиль ЦД-60 располагают с интервалом 600 мм друг от друга. От края стены отступают 300 мм и рассчитывают количество штук. Обычно ширину комнаты в метрах делят на 0,6. Длина профилей 2,5-3м.

Чтобы потолки подвесные пластиковые выглядели красиво в качестве направляющего или стартового профиля можно применить ПВХ профиль с декоративным плинтусом. Он может быть исполнен в монолитной форме, а может плинтус крепиться в паз профиля отдельно. Его количество так же равно периметру потолка плюс 3-5%.

Для того, чтобы стыковка плинтуса в углах выглядела эстетически красиво, плинтус можно подрезать в столярном стусле под углом 45 град или купить уже готовые пластиковые уголки. Крепеж каркаса к потолку производится дюбелями с интервалом 50-60 см. Для фиксирования пластин ПВХ к потолку используют оцинкованные саморезы с прессшайбой длиной 25 мм.

Фиксация потолочной панели к каркасу

Установка потолка из пластиковых панелей

Устанавливать пластик на потолок начинают с разметки. Сначала определяют горизонтальную плоскость будущего потолка. Для этого используют лазерный или гидроуровень. Минимально высоту потолка можно опустить на толщину бруса или металлического профиля.

Если требуется больше, то оцинкованный ЦД-60 потолочный профиль подвешивают на прямые или П-образные подвесы для гипсокартонных потолков. Под брус можно подложить деревянные плашки.

Лазерный уровень закрепляют на стене дюбелем, отступив от существующего потолка требуемое расстояние. Прибор устанавливают в горизонт при помощи его штатных пузырьковых уровней. При включении луч лазера обозначит на стенах горизонтальную плоскость будущего потолка.

Столярное стусло

Используя малярную нить с синькой надо «отбить» на стенах этот уровень. После этого на потолке производится разметка осей потолочных профилей. Для этого можно использовать линейку, мел и строительный уголок 90 град.

По отмеченной на стенах линии дюбелями с интервалом 0,5 м производят монтаж пристенного профиля УД-27. К потолку с интервалом 60 см дюбелями крепят П-подвесы. Их перфорированные ножки опускают вниз под углом 90 град. К ним оцинкованными саморезами 12 мм крепят несущие профиля.

https://youtube.com/watch?v=H7WvHf5ZjTo

Сделать ее можно из куска фанеры и прямых подвесов, закрепив их по углам. Согнув ножки на требуемую высоту, деталь дюбелями крепят к потолку. Не забудьте в центре доски просверлить отверстие и вывести в него провод освещения.

К пристенному UD-27 профилю саморезами с прессшайбой крепят направляющий профиль по периметру. Пластина на потолки пластиковые изготовлена таким образом, что с одной ее боковой стороны есть шип, а с другой паз. Первую пластину обрезают по размеру и срезают шип. После этого ее заводят в направляющие пазы стартового профиля срезанным шипом к стене и задвигают до упора.

Направляющий профиль ПВХ

Саморезами с прессшайбой первую панель крепят к потолочным профилям в верхнюю стенку паза. Вторую подрезанную пластину вставляют шипом в паз первой. Для того, чтобы уменьшить стык между панелями вторую панель простукивают пяткой ладони. Так же это удобно делать молотком через деревянную плашку.

Весь процесс повторяется до тех пор, пока не будет уложена последняя панель в пластиковые потолки. Ее, возможно, придется подрезать не только по длине, но и по ширине. На расстоянии 1-1,5 см от среза необходимо высверлить отверстия в лицевом слое пластины. Оно должно быть по диаметру шляпки самореза.

Освещение

Выбор и монтаж осветительных приборов всегда требует тщательного планирования. В первую очередь, перед выполнением установки системы «Грильято» нужно определить, какой вид светильников вы будете использовать, в каком количестве и в каких местах. После устройства потолочного покрытия изменения в электропроводку будет внести практически невозможно.

Необходимо учитывать особенности покрытия растровых потолков – оно обладает высокой светоотражающей способностью, поэтому большого количества световых приборов не требуется для комфортного и равномерного освещения.

Приборы можно устанавливать и скрытым способом внутрь потолочной конструкции, можно располагать их непосредственно в ячейках, а можно остановить выбор на наружных и подвесных светильниках. Простор для фантазии огромен и позволяет не только добиться красивого визуального эффекта, но и подчеркнуть стиль и зонировать пространство.

Распространенный вариант для «Грильято» – это использование растровых светильников, которые предназначены специально для ячеистых потолков. В них применяются преимущественно люминесцентные лампы с довольно низким энергопотреблением, но они способны рассеивать достаточное количество света.

Второй вариант – точечные светильники, специально созданные для подвесных потолков. Их можно использовать и как основное освещение, и в качестве дополнительных декоративных источников света. Светодиодные изделия очень экономичны, имеют огромный выбор вариантов по дизайну и техническим особенностям. Их срок службы больше, чем у других типов освещения. Соответственно, менять лампы придется намного реже.

Приборы не боятся колебаний температур. Еще одним плюсом светодиодного освещения является его максимальная приближенность к естественному солнечному сету. Конструкция ламп не предусматривает применения инертных газов и иных опасных компонентов.

Существуют варианты светильников, созданных специально для потолков «Грильято». Они наиболее гармонично дополняют растровое покрытие, имеют прямоугольную форму и хорошую освещенность.

Порядок установки

Во время монтажа каркаса под «Армстронг» или «Грильято» необходимо предусмотреть минимальное допустимое расстояние между планками каркаса и потолком в 20 см. В противном случае монтаж светильника придется производить одновременно с набором каркаса, а такой метод не допускает легкого доступа и простого обслуживания, и поэтому не приемлем.

Светильник Армстронг (на фото ниже) легко узнаваем, это конструкция квадратной формы на четыре светоизлучателя (лампы), прикрытых рассеивающей пленкой или же отражающей решеткой.

Как правило, установка светильников Армстронг не вызывает проблем, поскольку размер окна ячейки и габариты устройств совпадают. При осмотре конструкции подвесного потолка необходимо визуально ознакомится с элементами подвеса и их расположения, поскольку бывают случаи «лютой» экономии исполнителями монтажа.

Допустимо когда на две ячейки одно крепление к потолку, на квадрат из четырех ячеек не меньше четырех. В противном случае во время установки необходимо дополнительно закрепить светильник к потолку, для минимизации его веса на подвесную конструкцию.

Перед тем, как производить монтаж светильника Армстронг, с осветительной арматуры снимают рассеиватель, оставляя корпус с пусковой аппаратурой. В таком состоянии им легче манипулировать при установке. В выбранную ячейку, под углом по диагонали вставляют светильник. После того как он полностью оказался за потолком его проворачивают по горизонтали и совмещают с ячейкой.

Как установить светильник в подвесной потолок, вы можете узнать из этого видео:

Правильный монтаж корпуса

https://youtube.com/watch?v=YGExpbtJHLY

Помимо этого рекомендуем посмотреть, как ровно расположить светильники типа Армстронг на потолке:

Использование лазерного уровня

Кроме растровых еще применяют встраиваемые или точечные источники освещения, для их размещения вырезаются отверстия в декоративных плитах. Такое решение хорошо подойдет для не больших помещений с низким потолком, или мест, требующих дополнительного потока света.

Установка потолка грильято

Монтаж потолка грильято можно выполнить самостоятельно, производят его на подготовленное перекрытие. Так как поверхность после сборки модулей хорошо просматривается, она должна иметь безупречный вид. Для этого требуется:

1. Удалить с плит остатки старой отделки.
2. При необходимости выполнить расшивку и заделку трещин.
3. Выровнять перекрытие шпаклевкой, покрыть его интерьерной краской (в тон помещения или сделать контраст, как задумано дизайнером).
4. Готовят коммуникации, которые будут проложены под секциями – выводят проводку под светильники, вентиляцию при необходимости.

После того, как подготовительные работы завершены, можно приступать к монтажу системы. Если высота потолка низкая, то подбирают небольшой размер ячеек, большую толщину профиля и много освещения. По периметру помещения под плитами перекрытия вначале наносят разметку, отмечая уровень, на котором будет крепиться ячеистая решетка. Делают это с помощью лазерного либо водяного уровня.

Как собирать потолок грильято?

Для монтажа конструкции понадобятся:

• стартовые уголки;
• подвесы;
• направляющие профиля;
• решетчатые модули;
• дюбеля, саморезы, дрель.

Сборка потолка грильято производится в такой последовательности:

1. По нанесенной на стены разметке производится монтаж стартового уголка, который обеспечивает ровную плоскость для будущего покрытия и гарантирует аккуратную пристыковку его к стене. Для его крепления используют дюбели с пластиковой гильзой или саморезы.
2. Производится сборка подвесов, они состоят трех элементов:

• спицы-кольца, которое крепится к поверхности;
• крючка, на который навешивается профиль;
• бабочки, она является соединительным элементом между крючком и кольцом и регулирует высоту конструкции из профилей.

Крепление подвесов к перекрытию производят с помощью зонтичного дюбеля, шаг установки – не более 1 м.

На одном уровне должны быть зафиксированы все направляющие профиля, которые составляют основу всей конструкции. Для крепления к перекрытию их просто вставляют в крюк подвеса. Для соединения планок используют специальные элементы. Между собой профили перпендикулярно вставляются в специальные пазы. Разрезаются элементы обычными ножницами по металлу.В результате должна получиться подвешенная к перекрытию и скрепленная между собой обрешетка с секциями 600х600 мм. В нее в специальные разъемы с пазами вставляются готовые решетчатые модули без всякого крепления, они просто защелкиваются.

Потолок грильято в интерьере

Решетчатое покрытие – ультрамодное и удачное дизайнерское решение по отделке пространства. Оно не только скрывает под собой все коммуникации, но и придает помещению современный вид, приносит в него невесомость и легкость. Благодаря своей геометрической структуре и разнообразию расцветок растровая система нашла свое применение в жилых и общественных помещениях.

Потолок грильято в квартире поможет скорректировать непропорционально высокие апартаменты, его активно устанавливают на кухне, в кабинете, гостиной. В ванной такие модули уместны благодаря высоким антикоррозийным свойствам металла. В помещениях, где нужно скрыть вентиляционные коммуникации и противопожарную систему, ячеистые конструкции тоже широко применяются.

В такие блоки без труда можно поместить освещение. В ячейках красиво смотрятся встроенные прямо в каркас конструкции точечные лампы, они составляют с модулями единое целое. Существуют специальные зеркальные светильники, подходящие по размеру под потолочные секции. Накладные или подвесные люстры с геометрическими элементами тоже оригинально выглядят на фоне ячеистой поверхности.

Гармоничнее решетчатое оформление смотрится на большой площади. Грильято можно комбинировать с другими потолочными конструкциями – реечными, кассетными, легко сочетать с другими видами подвесных одноуровневых или многоуровневых конструкций. Ячейки прекрасно гармонируют с разными видами отделки, скрывают неприятные дефекты поверхности, неприхотливы в уходе и хорошо поглощают шумы. Внешне простая конструкция благодаря своей лаконичности сможет стать изюминкой любого интерьера.

Огнестойкость и влагостойкость

Важной характеристикой является устойчивость к возгоранию и действию влаги. Растровые потолки относятся к группе горючести Г1. Свойства материалов, из которых они монтируются:

Свойства материалов, из которых они монтируются:

Растровые потолки относятся к группе горючести Г1. Свойства материалов, из которых они монтируются:

• не поддерживают самостоятельное горение;
• дымы имеют температуру менее 135 градусов;
• при нагревании деформируются до 65% по форме, теряют не более 20% веса;
• при пожаре не образуют горящего расплава.

Их разрешено монтировать на объектах, где требуется повышенная пожарная безопасность.

Влагопрочные потолочные системы под действием пара не деформируются, не коробятся, не расслаиваются.

Устойчивость к возгоранию и влаге

Есть 4 группы влагостойкости, растровые потолки относят к 4 группе. Это означает, что материалы имеют 100% устойчивость к влаге. Их можно использовать в помещениях, где не исключается прямой контакт покрытия с водой (в бассейнах, банях, санузлах, автомойках).

Преимущества и недостатки потолков из ячеек

Комбинирование Грильято и гипсокартонного потолка

У потолков Грильято есть и положительные, и отрицательные характеристики. Давайте их рассмотрим.

Преимущества потолка такого типа

Главные плюсы подвесных конструкций Грильято:

• зрительное увеличение высоты комнаты за счет ячеек;
• разнообразные комплектации конструкций дают возможность проводить эксперименты с дизайном интерьера;
• скрытая прокладка коммуникаций;
• профили несущего типа в рамках системы создают эффект непрерывности потолка, а оригинальная решетка привносит в дизайн интерьера помещения легкость, воздушность, изящество и элегантность;
• возможность комбинировать потолок Грильято и иные похожие варианты;
• профили для системы подвесного типа, стойкие к нагрузкам при эксплуатации и воздействиям атмосферного характера;
• экономия времени и средств за счет замены одного поврежденного фрагмента без осуществления демонтажа всего каркаса.

Отрицательные черты

Минусы потолков Грильято:

• высокая стоимость;
• требуется внимательное изучение прилагаемой инструкции, иначе есть риск запутаться в профилях и направляющих.

Преимущества и недостатки реечных потолков

Выбирая реечные конструкции для отделки потолка на кухне, следует принимать во внимание все достоинства и недостатки такого варианта.

Из огромного количества преимущественных моментов можно выделить несколько важных моментов:

• Реечный потолок характеризуется высокой устойчивостью к влаге, что позволяет использовать подобные конструкции в помещениях с критическим уровнем влажности.
• Конструкция относится к подвесному типу, поэтому межпотолочное пространство можно использовать для маскировки коммуникаций и для установки светильников.
• Реечный потолок можно монтировать на любой базовой поверхности, независимо от ее состояния.
• Сборка конструкции выполняется просто и быстро, без большого количества мусора.
• Высокая степень пожарной безопасности.
• Полное соответствие экологическим требованиям.
• Отсутствие среды для размножения грибка и плесени.
• Широкая цветовая гамма, включая варианты с зеркальным эффектом.

Что касается недостатков реечного потолка для кухни, то здесь важно обратить внимание на следующее:

• Подвесной тип конструкции предполагает уменьшение высоты потолка. Следовательно, реечные потолки можно устанавливать в больших домах, в которых высота потолка может достигать 3 метров. Малогабаритные городские квартиры, где высота потолка составляет не более 2,5 метров, могут приобрести несуразный вид.
• Отсутствие возможности проведения ремонтных работ на отдельном участке реечного потолка.

Таким образом, можно сказать, что наилучший вариант оформления потолка на кухне – реечный потолок.

Как рассчитать материалы потолка Грильято

Расчет материалов для потолочного покрытия из алюминиевого профиля нужно начать с правильного замера помещения. Замеряется именно та часть потолка, куда будет устанавливаться потолочный профиль

Причем замеры важно производить на одном уровне – по возможности под потолком, где будет крепиться несущий профиль. Для дальнейших расчетов нужно разобраться со схемой монтажа

Сначала определяется количество несущих элементов. Для этого длину и ширину помещения делят на длину несущего профиля и подбирают такой вариант, чтобы нужно было как можно меньше обрезать. Затем производится расчет соединительных элементов, профилей «мама» и «папа».

Исходите из того, что несущий профиль может иметь длину 600, 1200 и 2400 мм. Например, в небольшую комнату с периметром 18 метров для сокращения отходов и удобства монтажа можно использовать профиль длиной 600 и 2400 мм. Ручной расчет необходимых блоков 600 мм можно произвести следующим образом:

Площадь одного блока составляет 0,36 кв. м, а с учетом соседних несущих конструкций рекомендуют рассчитывать 0,39 кв.м. Далее нужно разделить площадь комнаты на 0,39, и получится количество блоков. Каждый блок содержит 12 профилей – 6 профилей типа «папа» и 6 профилей типа «мама». Исходя из этого производится расчет. Для того чтобы избежать ошибок, лучше воспользоваться онлайн-калькулятром.

Как показывает калькулятор, для комнаты площадью 20 кв. м. понадобится 56 несущих элементов длиной 600 мм и 14 несущих профилей длиной 2400 мм. Производитель рекомендует использовать 42 подвеса и 616 профилей типа «мама» и «папа». Если ширина комнаты кратна 1200 мм., то логично использовать профиль этой длины в качестве несущего. Смотрите рисунок ниже, на котором показано, как могут сочетаться несущие профили разной длины.

На рисунке ниже видно, что для расстояния 3000 мм нужно использовать профиль 2400 мм и профиль 600 мм, которые скрепляются специальным замком. При необходимости можно рассчитать количество диагональных вставок, как на рисунке ниже. Их нужно заказывать дополнительно, они не включены в стандартную комплектацию.

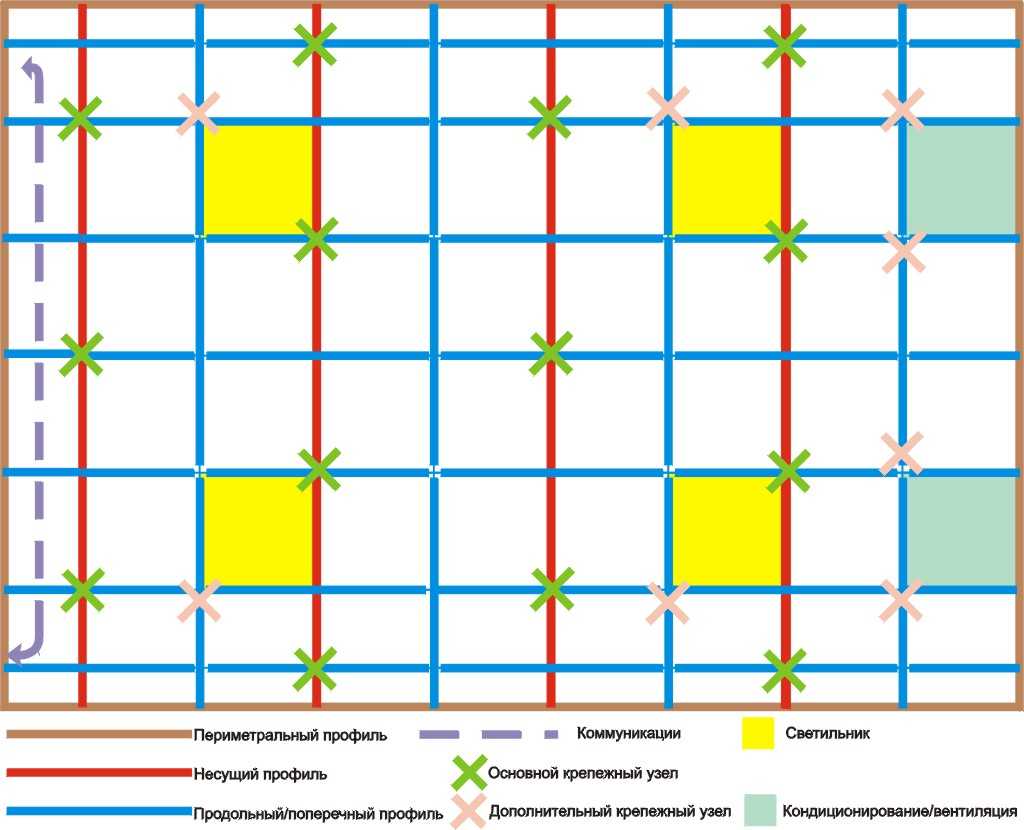

Количество подвесов на определенную площадь помещения рекомендует производитель

Важно придерживаться рекомендованной схемы установки подвесов. В среднем на один профиль 2400 мм нужно до 4 подвесов

На каждый несущий элемент 600 мм нужен 1 подвес, а для элемента 1200 мм достаточно 2-3 подвесов. Если нужно установить осветительные приборы, которые создают дополнительную нагрузку, места их установки усиливаются дополнительными подвесами. Обязательно учитывайте высоту помещения. Если она не превышает 3 м, то выбирайте ячейки от 40х40 мм до 100х100 мм. При высоте более 3 м хорошо будут смотреться ячейки со стороной 120 мм и более. При высоте более 5 м можно использовать ячейки со стороной 200 мм.
