Подвесной потолок армстронг: технические характеристики, виды, монтаж

Этапы монтажа

Чтобы качественно сделать работу и не допускать ошибок, исправление которых потребует демонтажа отдельных элементов или всей конструкции, придерживаются разработанной инструкции, последовательно выполняют все этапы.

Замеры, разметка и разбивка

Сначала проводят замеры помещения:

определяют высоту комнаты, делают это во всех углах, основным будет наименьший показатель;
отмеряют в выбранном месте 15 см от перекрытия; если будут укладывать вентиляцию, то расстояние увеличивают;
при помощи уровня наносят соответствующие метки в остальных углах.

Для установки потолка нужно произвести замеры всего помещения.

На следующем этапе выполняют разметку:

определяют центр помещения, это будет точка пересечения диагоналей из углов;
через полученную точку поперек комнаты проводят линию, чтобы она была перпендикулярна стене;
от полученной линии в обе стороны комнаты на расстоянии 1,2 м наносят параллельные линии.

Установка направляющих

Направляющие служат для фиксации торцов несущих реек, что обеспечивает прочность конструкции. Если они L-образной формы, то их крепят так, чтобы короткая полка была перпендикулярна стене. П-образные фиксируют таким образом, чтобы между параллельными полочками вставлять профиль. Крепление направляющих выполняют через каждые 40-50 см.

Монтаж подвесов (кронштейнов)

Способ фиксации подвесов зависит от типа поверхности, на которую их устанавливают. Сложнее всего будет, если она бетонная. В этом случае для фиксации кронштейнов лучше пользоваться пистолетом ПЦ-52-1 и дюбель-гвоздями ДГ-4. В зависимости от несущей способности каркаса, вдоль линии подвесы фиксируют через 120, 150, 180 см. Расстояние между линиями — 60 см.

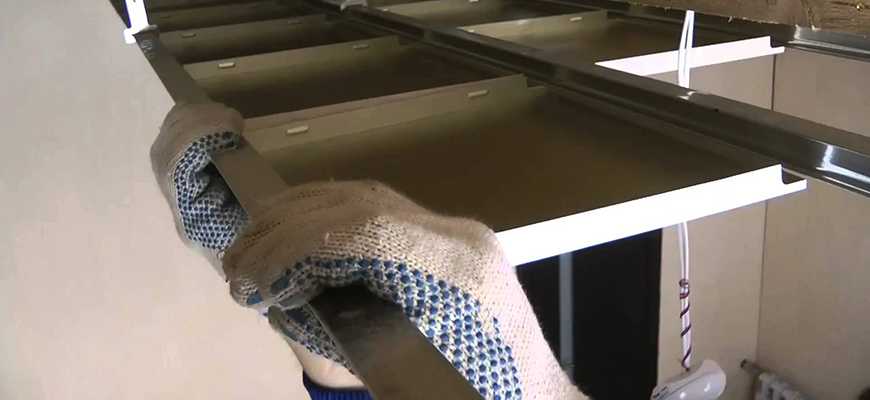

Монтаж подвесов зависит от типа поверхности.

Соединение несущих профилей

Если длины реек недостаточно, их соединяют между собой. Чтобы не образовалась линия излома, делают это в шахматном порядке.

Крепление направляющих к подвесам зависит от типа последних. Г- образные стержни заводят в отверстия на направляющих, затем загибают пассатижами.

Монтировка поперечных планок

При помощи поперечных планок формируют ячейки одинакового размера. Их устанавливают перпендикулярно несущим. Расстояние между этими планками составляет 60 см. Соединение выполняется замками или вспомогательными элементами, это зависит от вида используемого профиля.

Монтировка поперечных планок происходит перпендикулярно несущим планкам.

Сборка приборов освещения

Места, где будут монтироваться светильники, рекомендуется дополнительно усилить поперечинами. Конструкция потолка Армстронг способна выдержать даже массивные люстры, но такой вариант подходит только для индивидуальных проектов, с типовыми панелями он сочетается плохо.

Укладка потолочной плитки

Независимо от вида потолочной плитки, ее укладка выполняется одинаково, на выступы на продольных и поперечных профилях. Модули заводят через ячейку в запотолочное пространство, затем опускают на полочки реек.

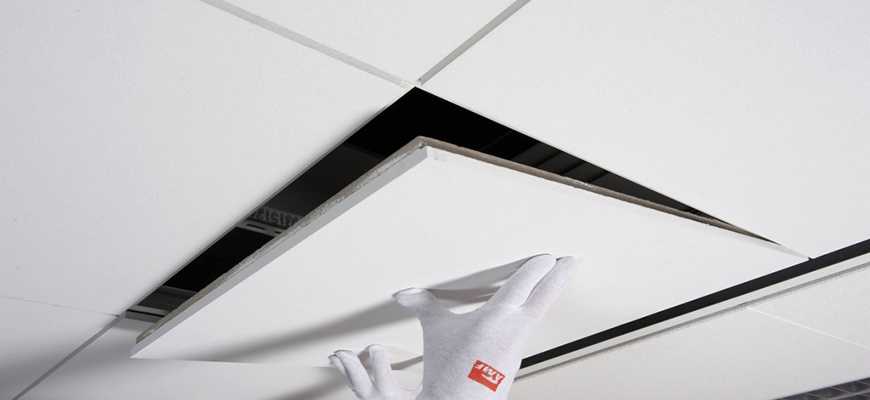

Укладка потолочной плитки выполняется на выступы профилей.

Потолки Армстронг: виды и их технические характеристики

Как говорилось выше, компания Армстронг выпускает огромный ассортимент потолочных плит.

Все они разные и с разными техническими характеристиками.

Акустические

Рекомендуются акустические потолочные плиты Армстронг для установки в таких помещениях, где требуется хорошее звукопоглощение.

К таким помещениям относятся: концертные залы, гостиницы, рестораны, больницы, бассейны, школы, офисы.

Для медицинских учреждений в компании разработали специальный потолок.

Представители акустических потолочных плит: Optima, Ultima и Sabbia.

Отличаются такие плиты в первую очередь толщиной.

У Optima толщина может быть 15, 20 или 25 мм, у Sabbia — 18 мм, у Ultims — 19 мм.

Влагостойкость у плит одинаковая — 95 RH, а вот звукопоглощение разное: у Optima в зависимости от толщины — 0,9/0,95/1 NRC, у Ultima — 0,7, а у Sabbia — 0,65 NRC.

Светоотражение, соответственно: 90, 88, 83%.

Гигиенические

Такие покрытия еще устанавливают на предприятиях пищевой промышленности, поскольку они соответствуют всем гигиеническим требованиям.

Потолок Bioguard, в отличие от других моделей, можно мыть.

Его светоотражение — 90%, влагостойкость — 95%, плотность — 4,5 кг/кв. метр.

В отличие от плит Биогард, плиты Mylar имеют специальное покрытие из полиэфирной гладкой пленки, отталкивающей пыль.

Такие плиты устанавливают в помещениях, имеющих по чистоте класс 100.

Их светоотражение — 80%, влагостойкость — 95%, плотность — 5 кг/кв. метр.

Водостойкие

Влагостойкий Армстронг используется в помещениях с повышенной влажностью и частыми перепадами температуры.

Это в первую очередь бани, бассейны, прачечные, террасы, технические зоны и склады.

Модели влагостойких плит — Mylar и NEWTONE Residence.

Конструкции эконом–класса

К ним относятся модели: Cortega, Tatra, Bajkal, Oasis и Oasis Plus.

Это подвесные функциональные конструкции, которые, как правило, устанавливают в тех помещениях, где не предъявляются высокие требования к влагостойкости, гигиене, ударопрочности, долговечности и акустике.

Прима

Это потолки следующего звена за классом эконом.

Для таких плит характерны: высокая влагостойкость, огнестойкость, высокие акустические характеристики, стойкость к повреждениям, наличие большого количества декоративных текстур.

К ним относятся: Prima Duna Plus, Prima Cirrus, Prima Plain, Prima Adria, Prima Casa, Prima Fina Fissured.

Одной из самых популярных моделей этой категории является Prima Plain — потолочная белая плитка.

Ее влагоустойчивость — 95%, светоотражение — 87%.

Отличается плита гладкой, ровной, идеальной фактурой.

Дизайнерские

Дизайнерские модели существенно отличаются от потолков офисных классических.

При помощи таких плит на потолке может быть создан неповторимый рисунок.

Их устанавливают в барах, ресторанах, помещениях дискотек.

Модели дизайнерских потолков: Cirrus Image, Cirrus Doric, Cellio, Graphis Diagonal, Graphis Cuadros, Graphis Linear.

Отличаются они толщиной и характеристиками.

Комплектующие детали вспомогательного типа

К неосновным или опорным элементам нужно отнести стартовый или пристенный угол для потолка Армстронг. Сборка потолочного каркаса начинается с выбора уровня размещения будущей облицовки и монтажа уголка. Данный тип комплектующего чаще всего изготавливается из алюминия. Уголок воспринимает часть веса потолка, а кроме того, закрывает торцы несущих профилей.

Уголки, как комплектующие, могут выбираться произвольно, исходя из дизайна и интерьера помещения.

Кроме уголковых профилей, нужно указать вспомогательные комплектующие – петли и дюбеля с зацепами. Обычно они имеют универсальный размер и сечение, поэтому детали можно покупать отдельно или использовать от других комплектов.

Технические характеристики потолочных панелей Армстронг с комплектующими

Размер декоративных плит в стандартном исполнении равен 60х60 см, для высотных потолков, например, в промышленных помещениях или в развлекательных учреждениях, могут использоваться панели Армстронг размером 60х120 см. Конструктивно такой потолок ничем не отличается от предыдущего, единственно, что меньше поперечных планок и больше установлено проволочных подвесов.

Основные характеристики стандартной плиты из минерального волокна:

Толщина- 12-15 мм;
Влагостойкость – содержание водяных паров в воздухе до 70%;
Теплопроводность – 0.05562 ВТ/м*оС;
Звукоизоляция – до 54 Дб.

К сведению! Панели из волокна — самые дешевые, легкие и доступные, поэтому половина всех потолков Армстронг строится именно на вермикулите и минволокне.

Из недостатков можно отметить крайне низкую механическую прочность и устойчивость к влаге. Стоит один раз уронить плиту или залить ее водой, как материал полностью или частично выходит из строя.

Расчет количества комплектующих для Армстронга

Вес потолка Армстронг с комплектующими на м2

Толщина панелей может быть разной, в зависимости от материала и категории помещения. Стандартной толщины 12 мм, но может быть и 8 мм, и 22 мм. Соответственно, отличается и масса конструкции. Например, вес подвесного потолка Армстронг на 1 м2, при использовании облицовки из ПВХ или минерального волокна, составляет 2,75 кг, металлические панели затягивают до 6 кг.

Вес 1 м2 потолка Армстронг с панелями в винтажном исполнении, например, из минерального стекла, может достигать 11 кг. Декоративные панели всегда идут в комплекте с несущим профилем. Кромка плиты должна соответствовать форме опорной полки, иначе уложить материал на каркас будет невозможно.

Из наиболее популярных моделей Stepped, Tegular, Square последнюю чаще всего используют для самостоятельного изготовления потолка Армстронг из-за простой схемы монтажа.

Достоинства потолка Армстронг

Ой, достоинств у него очень много:

Быстрый монтаж. Из всех существующих подвесных потолков Армстронг монтируется быстрее всего. За один рабочий день бригада, состоящая из двух человек, соберет без особого напряжения 200 кв. метров такого потолка. А если потребуется, то соберет и больше. После того, как окончена сборка Армстронга, нет необходимости шпаклевать или красить поверхность потолка. Он полностью готов к эксплуатации. Именно по этой причине при выполнении отделки помещений очень большой площади используют именно Армстронг.
Простой монтаж. Каркас под минерально-волокнистые плиты выставить очень просто.
Небольшой вес. Армстронг является самым легким подвесным потолком. Самая тяжелая деталь такого потолка весит 0,5 гр. Так что нагрузка на перекрытия минимальна.
Возможность смонтировать потолок в одиночку. Один человек без проблем смонтирует Армстронг.
Доступная цена. Один квадрат такого потолка обойдется в среднем в 5 долларов. Если вы не будете нанимать монтажников, а все сделаете сами, то больше затрат не будет.
Простота ухода. Минерально-волокнистые плиты не моют водой. Один раз в 5 лет не помешает покрасить их обычной водоэмульсионной краской. Если плита поломается, то ее очень просто поменять на новую.
Пожаробезопасность. Ни каркас из металла, ни плиты не горят.
Дополнительная звуко- и теплоизоляция. Несмотря на то, что каркас потолка изготовлен из металла, звуко- и теплоизоляция увеличивается на 20%.
Использование светильников любых видов. В принципе, в потолок Армстронг устанавливают специальные модульные светильники. Однако, при желании можно установить любую галогеновую или люминесцентную лампу, повесить классические потолочные светильники.

Хотите узнать, как штукатурить потолок своими руками? Читайте об этом здесь. Какие нужны инструменты, подготовка поверхности и порядок проведения работ.

Система подвесного потолка Армстронг

Схема каркаса

Потолки данного типа состоят из двух элементов:

Каркас.
Панели потолочные.

Каркас

Состоит из нескольких элементов:

Стартовый уголок. Закрывает щель между панелями потолка и стеной. Выполняет декоративную функцию, но при этом воспринимает часть нагрузки от потолочных панелей.

Изготавливается из оцинкованной стали, реже из алюминия. В помещениях с повышенной влажностью лучше всего использовать, именно, алюминиевую деталь.

Уголок

Основная направляющая. Имеет Т образный профиль. Она выпускается длинной 3.7 метра. При необходимости Профили соединяются между собой.

Воспринимает основную нагрузку от потолочных панелей. Изготавливается из оцинкованной стали на специальном профилегибочном станке. Профиль защищен, от коррозии, гальваническим цинковым покрытием.

Окрашивается декоративным эмалевым покрытием. Самые распространенные цвета: серебристый, золотистый, белый и «хром».

Основная направляющая

Поперечный профиль длиной 1.2 метра. Устанавливается после стартового уголка и основной направляющей. В поперечном сечении имеет вид перевёрнутой буквы Т.

Его изготавливают из оцинкованной стали.

В профиле есть специальные замки, которыми он крепится, к основным направляющим, перпендикулярно.

Также в профиле предусмотрены два вида отверстий: круглые – для регулируемых подвесов, прямоугольные – для поперечных профилей 0,6 метра.

Поперечный профиль 1.2 метра

Поперечный профиль длиной 0.6 метра. Изготавливается из оцинкованной, гальваническим способом, стали. Воспринимает нагрузку от плит потолка. Сечение имеет т-образный вид. Что обеспечивает профилю высокую прочность. На концах профиля предусмотрены специальные замки, которыми он крепится перпендикулярно к основным направляющим.

Профиль длиной 0.6 метра.

Панели потолочные

Потолочные плиты Армстронг изготавливаются из прессованного волокна, МДФ, алюминия, ПВХ.

Все современные плиты соответствуют ГОСТ: панели потолочные армстронг с комплектующими. А также ГОСТ 30244-94.

Панели 600х600 м наиболее распространенные, имеют множество вариаций. Различаются, между собой, цветом, текстурой и материалом изготовления.

Типовые технические характеристики представим в виде списка:

Звукопоглощение.
Преобразование звуковой энергии в тепловую при прохождении через материал или при резонировании воздуха.
<0.45
Звукоизоляция.
Снижение уровня шума.
<30 дБ
Светоотражение.
Поверхность плит отражает:
<75%
Влагостойкость.
Допустимая влажность помещения.
не более 70%
Возможность мытья.
Можно мыть мягкой тканью или губкой, используя не агрессивные моющие средства.

Цветные панели потолочные с комплектующими Армстронг

Грильято — это новейшие итальянские потолки. Которые изготавливаются из алюминиевых профилей и образуют легкую, ячеистую конструкцию.

Эти панели анодируют и полируют химическим способом. Таким образом, независимо от цвета, добиваются зеркального блеска. Установка панелей, этого типа, осуществляется в каркас собранный из комплектующих Армстронг.

Потолки Грильято

Потолочные карнизы

Очень часто вместе с подвесными потолками устанавливаются потолочные карнизы. Их изготавливают из ПВХ или алюминия. Используются для создания системы крепления штор. Системы карнизов, благодаря большому разнообразию комплектующих, позволяет создать шину, даже, очень сложной конфигурации

Какие комплектующие для потолочных карнизов можно приобрести?

Потолочный профиль. Бывает двух и трехрядным. Изготавливают его,в основном, из ПВХ, очень редко из алюминия. Окрашивается в белый цвет. Закрепляют профиль саморезами или дюбель-гвоздями.

Потолочный профиль

Поворотный профиль. Соединяет потолочные профили под углом 90 градусов.

Поворотный трехрядный профиль

Заглушка это финишный элемент, который устанавливается в последнюю очередь.

Изготавливается из ПВХ.

Соединитель потолочной планки. Имеет П-образную форму. Служит для соединения потолочных профилей между собой.
Крючки крепления для штор.
Багетная планка. Может изготавливаться из различных материалов. Обеспечивает высокую декоративность всей системы, скрывая начинку потолочного карниза.

Багетная планка с шиной

Теперь вы знаете, какие комплектующие потолочной системы армстронг распространены в настоящее время. Из каких материалов они изготовлены, когда их можно использовать. Узнали, какие потолочные панели существуют, а также подробно рассмотрели системы потолочных карнизов.

Система подвесного потолка Армстронг

Потолки данного типа состоят из двух элементов:

Каркас

Состоит из нескольких элементов:

Его изготавливают из оцинкованной стали.

В профиле есть специальные замки, которыми он крепится, к основным направляющим, перпендикулярно.

Поперечный профиль 1.2 метра

Профиль длиной 0.6 метра.

Панели потолочные

Потолочные плиты Армстронг изготавливаются из прессованного волокна, МДФ, алюминия, ПВХ.

Все современные плиты соответствуют ГОСТ: панели потолочные армстронг с комплектующими. А также ГОСТ 30244-94.

Типовые технические характеристики представим в виде списка:

Звукопоглощение. Преобразование звуковой энергии в тепловую при прохождении через материал или при резонировании воздуха.

Внимание! Перед началом монтажных работ, необходимо произвести расчет комплектующих потолка Армстронг. Это действие поможет вам сэкономить время и средства

Что в современных реалиях немаловажно

Это действие поможет вам сэкономить время и средства

Что в современных реалиях немаловажно

Потолочные карнизы

Какие комплектующие для потолочных карнизов можно приобрести?

Поворотный трехрядный профиль

Заглушка это финишный элемент, который устанавливается в последнюю очередь.

Изготавливается из ПВХ.

Соединитель потолочной планки. Имеет П-образную форму. Служит для соединения потолочных профилей между собой.
Крючки крепления для штор.
Багетная планка. Может изготавливаться из различных материалов. Обеспечивает высокую декоративность всей системы, скрывая начинку потолочного карниза.

Багетная планка с шиной

Монтаж

Сборка потолка Armstrong начинается с проведения тщательных предварительных расчетов.

Во-первых, необходимо, чтобы покрытие гармонично вписалось в интерьер, а, во-вторых, следует определить, сколько потребуется материала, и какая будет цена. Сначала рекомендуется рассчитать периметр: для этого измеряется длина стен, и цифры округляются до числа, кратного трем. Нельзя забывать, что периметральный профиль можно изгибать и укорачивать в углах.

При непосредственном монтаже учитывается, что профили, которым предстоит взять на себя основной вес, закрепляются только параллельно коротким стенам.

Первый этап начинается с установки профилей по периметру с шагом крепления 0,6 м в случае мягких плит и 0,3 м – в случае жестких. Покрытым метром шнуром создается контур, либо же отмеряется высота пузырьковым или лазерным уровнем, после разрезаются профили для периметра и закрепляются на саморезы в дюбелях или гвозди. Затем осуществляется разметка, и сверлятся отверстия под остальные профили и подвесы.

Следующим шагом обрезанные несущие профили и готовые элементы соединяются в планки, а затем в периметр на горизонтальной поверхности. Планки раздвигаются по длине, а в несущие элементы еще и монтируются подвесы.

Узлы следует располагать не дальше 45 см от стен. Но это может быть невозможно – тогда они монтируются в шахматном порядке. Если конструкция предполагает наличие тяжелых светильников или инженерного оборудования, то используются дополнительные подвески по диагонали. Сам груз располагается ближе к стенам и углам.

Размещение плит начинается только после окончания всех строительно-монтажных работ, включая монтаж напольного покрытия и застекление окон. Что касается температуры, то ей необходимо держаться в пределах 20-30°С, а относительная влажность воздуха должна быть не больше 70%. Сами плиты, в которые заранее вставлены светильники, поднимаются и устанавливаются под наклоном в ячейки на последнем этапе, но если существуют дополнительные грузы, то изначально нужно выполнить их монтаж. Завершается сборка размещением «глухих» плит. Последняя из них поднимается на руках, заводится в отверстие ячейки, выравнивается и опускается.

Установка подвесного потолка Армстронг

Установка потолка может быть осуществлена самостоятельно при наличии строительных инструментов. Сложность установки зависит от размера и материала потолочных плит. Проще всего установить ПВХ-плиты и плиты из минерального волокна размером до 40,64 x 40,64 см. Крепление древесно-волокнистых панелей WoodHaven относится к средней сложности. Установка металлических панелей Metallaire потребует определенных навыков. Если не используются встроенные светильники, подвесная система может занимать всего около 8 см толщиной. Во избежание потери высоты комнаты, плиты можно крепить прямо на существующий потолок без установки подвесной системы.

Цены на потолочный каркас

~~потолочный каркас~~

Схема установки подвесного потолка Армстронг

Для сохранения всех заявленных свойств подвесного потолка необходимо обеспечить выполнение некоторых условий.

Выполняйте установку при относительной влажности не более 70% и температурном интервале 15–30 градусов Цельсия.
Извлеките потолочные плиты из упаковки и оставьте их при комнатной температуре в течение суток в помещении, где запланирована установка.
Не располагайте изоляцию непосредственно на потолочных плитах в межпотолочном пространстве.
Не устанавливайте потолочные плиты под катушками трансформатора.
Если требуется обрезать плиту, используйте острый нож. Плита должна располагаться при этом лицевой поверхностью вверх.

Видео — Сборка подвеса

Легкая установка плит осуществляется с помощью потайной системы EasyUp либо адгезионным способом прямо на поверхность потолка. Установка системы EasyUp также используется для древесных панелей.

Прикрепите несущие металлические рейки напрямую к потолочным балкам.
Закрепите направляющие клипсы на несущих рейках в необходимых позициях.
Защелкните потолочные плиты или планки на клипсах, состыковывая их боковыми поверхностями.

Адгезионная установка плит требует применения цементирующего раствора или специального адгезионного средства. Нанесите раствор на углы плитки и зафиксируйте ее на потолке, состыковывая с соседними плитками. Потолок при этом способе крепления должен быть чистым и ровным.

Монтаж подвесного потолка Армстронг

Для работы с металлическими панелями используйте защитные перчатки, поскольку края таких плит довольно острые. Металлические плиты могут иметь на поверхности небольшие морщины или вмятины – это рассматривается производителем как усиление эффекта античности и не считается производственным дефектом. Панели из стали необходимо очистить денатурированным спиртом и вытереть насухо, после чего такие панели перед установкой требуют покраски масляными красками для предотвращения ржавчины. Остальные металлические плиты выпускаются уже обработанными и имеют на поверхности ПВХ-пленку, которую следует удалить непосредственно во время установки модуля.

Цены на потолочные профили

~~потолочный профиль~~

Для установки металлических панелей или плит большого размера из других материалов требуется как минимум два человека: один будет удерживать панель в модуле, второй должен пристегивать панель к рейке.

Нанесите разметку на стены по периметру помещения на необходимой высоте.
Разметка расположения панелей на потолке выполняется так, чтобы по центру помещения была целая панель. Неполноразмерные панели у стен следует обрезать до нужного размера либо использовать специальные узкие панели в той же цветовой гамме, что и основные панели.
Следующим шагом будет установка реечной системы. По периметру комнаты прикрепите угловой профиль. Установите несущие рейки параллельно с использованием подвесов и закрепите на них поперечные профили. Шаг расположения несущих и поперечных профилей зависит от размера потолочных плит.
В образованной подвесной системе закрепите модульные плиты.
Последним установите потолочный молдинг.

Установка молдинга
