Устройство стропильной системы шатровой крыши, чертежи и фото

Содержание:

Конструкция вальмовой крыши

Данный тип кровли обладает четырьмя скатами. При этом для торцовых скатов, называемых вальмами и простирающихся от конька до карниза, характерна треугольная форма. Другие два ската обладают трапецеидальной формой.

Монтаж вальмовых крыш представляет собой достаточно трудоемкий процесс, однако они помогают придать зданию очень стильный облик. Ввиду того, что нагрузка на крайние стропила центральной двухскатной кровли значительно больше, чем на прочие элементы, эти стропила необходимо усилить

Крайне важно грамотно выполнить расчет вальмовой крыши, особенно в части соотношений ее вальмового и двухскатного элементов, поскольку от этого зависит надежность всего строения

Одним из составных компонентов успеха возведения зданий с подобной кровлей является квалифицированный выбор древесины для стропил. В этих целях хорошо подходят такие породы, как сосна либо лиственница. Не следует забывать, что дерево должно быть хорошо просушено и пропитано качественным антисептиком.

Если торцовые скаты не доходят до карниза, а обрываются, то  подобный тип кровли называется полувальмовым(«голландским»). В небольших коттеджах с деревянными перекрытиями самым рациональным вариантом будет подобная крыша со стропильной системой, снабженной затяжками. В больших зданиях стропильная система вальмовой крыши будет иметь существенно более сложную структуру.

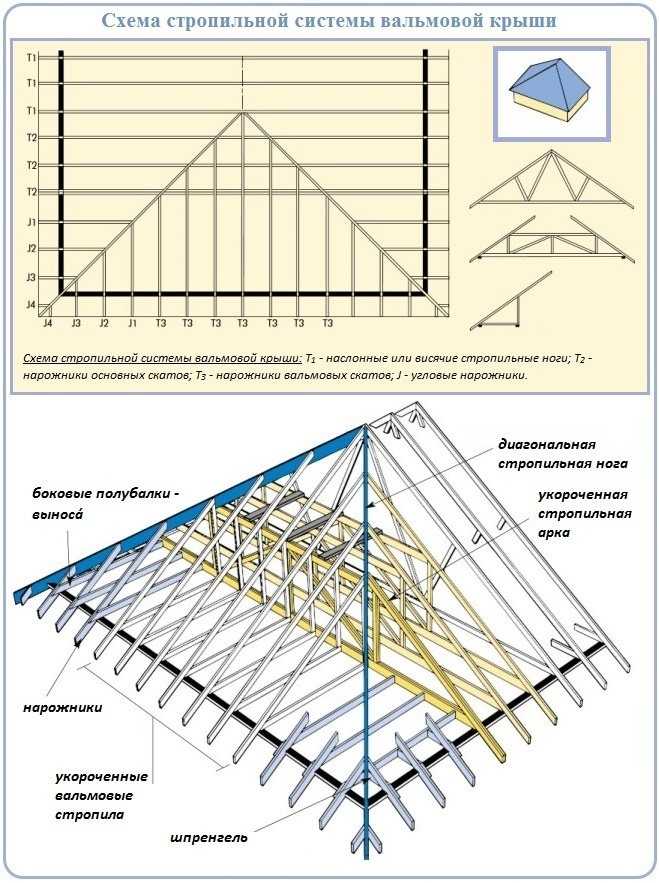

Стропильная система вальмовой крыши

Еще одним хорошо известным типом является «датская» вальмовая крыша: конструкция ее включает несколько характерных элементов. Речь идет о специальных досках дляопоры, стропилах, вальмовых стропилах, усиливающем ригеле с вкладышем, верхней обвязке стены, проставках. Ввиду простоты монтажных работ, а также возможности сэкономить на кровельных материалах, подобный вариант признается весьма привлекательным инженерным решением для застройщиков, чьей целью является вальмовая крыша своими руками.

Полувальмовая крыша

Кровля, обладающая тремя фронтонами, предполагает наличие следующих составляющих: стропил для фронтонов, коньковых специальных прогонов, стоек, балок перекрытий, многочисленных затяжек.

Подобное устройство вальмовой крыши избавляет архитектурные объекты от безликости исполнения и отлично подходит для необычных строений, например, зданий с башенками. Это — более дорогостоящая конструкция вальмовой крыши, она является существенно более сложной, чем у «датской» кровли. Общая площадь ее поверхности весьма велика, следовательно, возведение здания с такой крышей потребует значительного увеличения бюджета строительства.

Датская крыша

Четырехскатная крыша своими руками

Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами – деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).

Лежни – брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек – до двух метров.

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) – накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами – от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка – горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример монтажа металлочерепицы.

Таким образом, монтаж четырехскатной крыши – достаточно трудоемкий процесс, который требует тщательного подхода. Для более глубокого понимания постройки следует просмотреть фото и видео материалы.

Полезно знать

Чтобы правильно рассчитать стропильную конструкцию мансарды, необходимо суммарно учесть 3 вида нагрузок, действующих на кровельную систему. Во-первых, следует вычислить вес самой мансардной крыши: кровельный материал, обрешетка, контробрешетка, гидроизоляция, стропила, теплоизоляционный слой мансарды, пароизоляция, чистовая отделка. Для этого потребуется знать вес каждого материала на 1м2, такие параметры указываются в инструкциях и сертификатах заводов–изготовителей.

Например, полимерно-битумной гидроизоляции потребуется 5 кг/м2, один квадратный метр минваты весит 10 кг, стандартной обрешетки из доски в 25 мм – 15 кг, ондулин приблизительно 3 кг, металлочерепица – самый тяжелый кровельный материал. При подсчете нагрузки сложите все показатели и умножьте на поправочный коэффициент 1,1.

Во-вторых, конструкция стропильной системы мансардной крыши должна выдерживать снеговые нагрузки, в некоторых районах этот показатель превышает более 500 кг на м2. Формула для расчета снеговой нагрузки:

S=Sg x µ, где

S  – снеговая нагрузка;

Sg  –  масса снега на 1м2 горизонтальной поверхности, показатель устанавливается нормативными документами для каждого климатического района в отдельности;

µ – коэффициент, зависящий от уклона крыши: угол в 25о – коэффициент 1,0, 25-60о – 0,7, если уклон выше 60о коэффициент не учитывается.

И наконец, ветровые нагрузки. Для их расчета применяется формула:

W = Wo x k, где

W – ветровая нагрузка;

Wo – нормативные данные, которые определяются индивидуально для каждого района;

k – поправочный коэффициент для разного типа местностей и высотности здания.

Высота здания, м Открытый тип местности: морские побережья, озера, степи Закрытый тип местности: города, лесные массивы
5 0,75 0,85
10 1,0 0,65
20 1,25 0,85

На основании суммарной нагрузки на стропильную систему мансардной крыши, определяется длина, шаг и поперечное сечение стропильной ноги. Далее мы привели таблицу рекомендуемых параметров для устройства стропильной системы в умеренном климатическом поясе (Московская область):

Расстояние между стропилами мансардной крыши, м Длина ноги, м
6 5.5 5.0 4.5 4.0 3.5 3
Поперечное сечение балок, мм
0,6 50*200 50*200 50*175 50*150 50*150 40*175 40х150
0,9 75*250 75*200 75*175 75*175 50*200 50*175 50х150
1,1 100*200 75*200 75*200 75*175 75*175 75*150 75х150
1,4 100*200 100*200 75*200 75*200 75*200 75*175 75х150
1,75 100*250 100*200 100*200 100*200 75*200 75*200 75х150
2,15 100*250 100*250 100*200 100*200 100*175 100х150

Для других элементов стропильной системы мансардной крыши существуют свои параметры:

  • мауэрлат выполняется из бруса 150*150, 100*150, 100*100 мм;
  • ригель – 100*200-150 мм;
  • прогоны – 100*200-150-100 мм;
  • енды, диагональные ноги – 100*200 мм;
  • затяжка – 50*150 мм;
  • подкос – 150*150, 100*100 мм.
  • подшивочная доска – 25*100 мм.

Укладка кровельного покрытия

Для шатровых крыш важным показателем выбора кровельного материала является угол уклона скатов.

Для разного покрытия определяется возможность его укладки в соответствии с уклоном:

  • Черепица — от 30 до 60°;
  • асбестоцементное покрытие — от 14 до 16°;
  • мягкая кровля — от 8 до 18°.

Кроме того, можно использовать декоративные покрытия, характерные для такого вида кровли — тростниковые, камышовые. Такие покрытия являются недолговечными, для центрального региона менее распространены с учетом климатических особенностей.

Чаще всего шатровые системы покрывают черепицей и другими листовыми видами (профнастилом, листовой медью, металлочерепицей).

Покрытие кровельным материалом необходимо производить на каждом скате поочередно. Особенности укладки каждого материала предусматривают выполнение требований по монтажу.

Так, например, листы профнастила следует начинать укладывать с левого нижнего края ската и продолжать застилать, закрепляя специальными саморезами. При этом по диагонали срезают края листа с края ската.

ВНИМАНИЕ!
Расчет внешнего покрытия шатровой крыши должен производиться с учетом достаточно большого количества обрезков материала.

Несмотря на то, что отходы могут быть использованы на верхних частях ската, их все равно будет достаточно много.

Укладка кровельного материала

Виды стропильных систем

Стропильные системы бывают с висящими или наслонными стропильными ногами. Висящие опираются только на наружные стены здания (на мауэрлат или верхний венец). Для того чтобы увеличить надежность системы, чтобы не развалить стены, их соединяют затяжками (называют еще перемычкой или ригелем). Этот тип стропильной системы подходит для зданий небольшой ширины (меньше 10 м) и в тех случаях, когда нет несущей стены, идущей посередине.

Два вида стропильных систем — с висящими и наслонными стропилами

Второй тип системы — с наслонными стропилами. Они опираются на коньковый брус и мауэрлат, но нагрузка с кровли распределяется еще и на среднюю несущую стену, через вертикальные бруски — прогоны, которые устанавливаются с тем же шагом, что и стропила и опираются на нижнюю затяжку.

Установка стропил двухскатной крыши своими руками

Для большей части бань систему делают с висящими стропильными ногами — размеры позволяют это сделать. В этом случае меньше расход пиломатериалов и меньше времени требуется на ее обустройство. Большую часть работ при этом можно перенести на землю.

Делают один треугольник из стропил по всем правилам и размерам. Примеряют его, а потом изготавливают нужное количество его точных копий. Готовые стропила с затяжками и ригелями, скрепленные и вымеренные, поднимают на крышу. Там выставляются строго вертикально в обозначенных местах и закрепляются к мауэрлату и коньку.

Пример того, как можно сделать двускатную кровлю с висящими стропилами сморите в видео.

При длине ската крыши более 4,5 метров для повышения надежности системы устанавливают вертикальные стойки, которые одним концом подпирают стропильную ногу, а вторым упираются в балку перекрытия. Это делают вне зависимости от типа установки стропил: и на висящих, и на наслонных. Устанавливают еще и уклоны, которые делают конструкцию еще более жесткой.

Вариант стропильной системы для двускатной крыши со стойками

В любом случае стропила нужно будет крепить к коньковому брусу, а также к мауэрлату. На рисунке ниже представлены варианты крепления к коньку.

Монтаж кровли

Каркас крыши шатрового типа содержит следующие элементы:

  • стропила диагональные;
  • опорный брус (мауэрлат);
  • боковые и коньковые прогоны;
  • подкосы и раскосы.

При обустройстве шатровой крыши могут использоваться следующие виды диагональных стропил:

  • стропила висячего типа, опирающиеся на стены и создающие распирающее усилие по горизонтали (используются при отсутствии внутренних несущих перегородок);
  • наслонные стропила, опирающиеся не только на стены, но и на внутренние опоры (несущие перегородки).

В деревянных каркасных строениях вся стропильная система опирается на верхнюю обвязку основания здания (в срубах – прямо на верхние венцы конструкции).

В домах из кирпича в качестве опоры используется мауэрлат или специальный опорный брус, укладываемый на заранее подготовленные для этого стены. Их подготовка сводится обычно к выравниванию поверхности верхнего ряда кладки и заливке её стяжкой. Иногда (в целях лучшей привязки мауэрлата) в эту поверхность монтируются закладные элементы.

Сверху на неё по всему периметру здания монтируются опорные брусья и лежни, причём между кирпичной кладкой и мауэрлатом обязательно укладывается слой гидроизоляционного материала.

При подготовке шатровой крыши вам придётся использовать несколько типов стропильных ферм. Прежде всего, это скаты обычной формы, которые соединяются в коньке. Дополнительно могут использоваться боковые треугольные и диагональные стропила

При их монтаже основное внимание уделяется отсутствию расхождений по длине и углу наклона этих элементов, которые должны быть чётко выверены для всех четырех сторон. При этом длина свеса выбирается обычно исходя из особенностей конструкции и может достигать одного метра. После монтажа накосных стропил можно перейти к закреплению центральных (промежуточных)

При этом не следует забывать о том, что они должны быть одного размера и размещаться строго параллельно. Один их конец крепится к мауэрлату, а другой – к коньку кровли

После монтажа накосных стропил можно перейти к закреплению центральных (промежуточных). При этом не следует забывать о том, что они должны быть одного размера и размещаться строго параллельно. Один их конец крепится к мауэрлату, а другой – к коньку кровли.

После этого вы можете приступить к креплению угловых стропил к стропилам диагонального типа. С этой целью с обеих сторон накосных стропил устанавливается специальный черепковый брус.

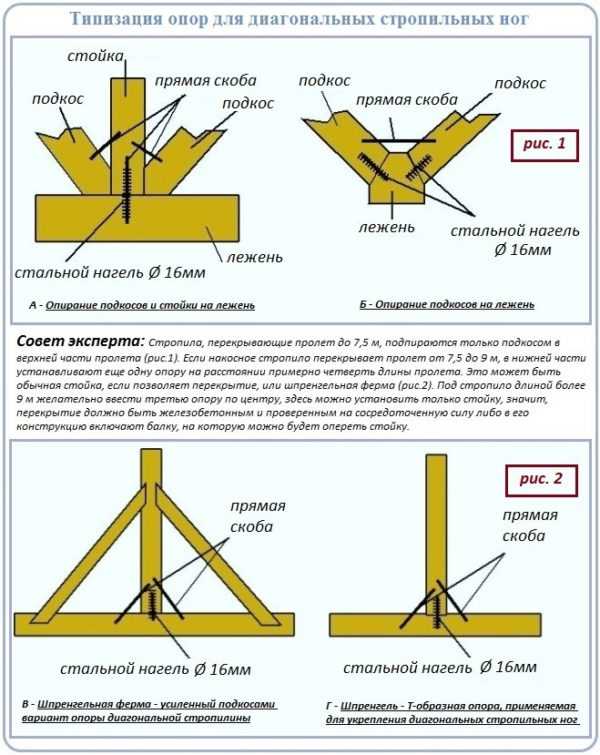

В целях повышения прочности шатровой конструкции при монтаже может использоваться поперечная балка, укрепляющая систему центральных стропил.

В заключение вам остаётся лишь набить обрешётку и застелить кровельный материал.

До застилки кровельного покрытия требуется подготовить слой утеплителя, а также паро- и гидроизоляцию крыши, причём начинать такую подготовку рекомендуется с укладки гидроизоляции. Ее расстилают обычно по направлению снизу вверх с перекрытием листов на 10 см.

Поверху набивается контробрешётка, фиксирующая систему гидроизоляции и образующая зазор для вентиляции подкровельного пространства. С внутренней (нижней) стороны стропил укладывается утеплитель, закрываемый сверху слоем пароизоляции.

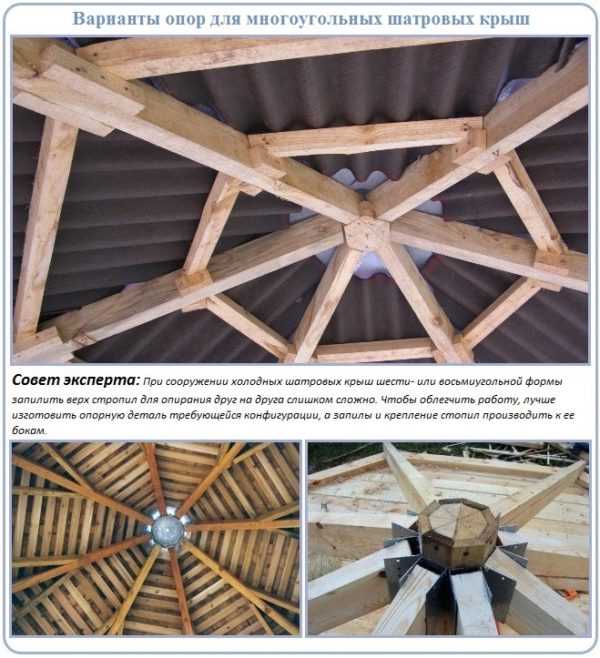

На фото представлены различные варианты строительства шатровой кровли:

Сложная форма шатровой крыши

Крыша загородного дома

Крыша срубного дома

Процесс строительства шатровой конструкции

Шатровая крыша из черепицы

Для старого дома

С элементами стекла

Устройство стропил шатровой крыши

На предоставленных чертежах указываются различные конструкции шатровой крыши. Их можно взять за основу будущей новой кровли:

Чертеж шатровой кровли

Монтаж стропильной системы

Примерная схема шатровой кровли

Подготовка к работе

Перед началом сооружения шатровой крыши следует внимательно изучить всю имеющуюся информацию о строительстве такой кровли, подготовить все материалы и инструменты, предварительно сделав расчёты.

Расчёт материалов

Чтобы произвести расчёты, нужно обзавестись специальной рейкой для замеров. Её можно соорудить из фанеры шириной в пять сантиметров. Нам понадобятся такие параметры:

  • длина и ширина строения;
  • высота коньковой части.

Сами расчёты не так сложны, как могут показаться на первый взгляд:

  1. Суммарную длину балок мауэрлата вычисляют простым суммированием удвоенной длины и удвоенной ширины основания, если дом имеет прямоугольную форму. Если в основе строения квадрат, то его сторону просто умножают на 4.
  2. Размер центрального стропила находят, применяя теорему Пифагора. Центральное стропило есть не что иное, как гипотенуза прямоугольного треугольника, и её значение можно получить, извлекая квадратный корень из суммы квадратов двух величин (высоты коньковой части и половины стороны дома).

    При расчётах кровель очень часто используется известная теорема Пифагора

  3. Длину накосного стропила вычисляют аналогичным образом. Разница лишь в том, что стороны прямоугольного треугольника теперь — половина ширины дома и центральное стропило.

Все необходимые параметры шатровой кровли можно рассчитать, обратившись к одному из онлайн-калькуляторов, которые нетрудно найти в интернете.

Необходимые инструменты и материалы

Для монтажа шатровой кровли следует приготовить следующие инструменты:

  1. Болгарку.
  2. Пилу ручную и бензиновую.
  3. Электролобзик.
  4. Молоток.
  5. Рубанок.
  6. Электродрель.

Для строительства шатровой крыши рекомендуется использовать древесину только одной породы. Для крепления элементов кровли необходимы гвозди, дюбели, стальные скобы и саморезы. Следует позаботиться и о кровельном материале, выбор которого зависит от предпочтений застройщика и его материальных возможностей.

Основные составляющие чертежа двухскатной кровли

Можно выделить несколько моментов, которые должны быть отражены на чертежах с двускатной крышей:

  1. Принципиальная схема стропильной системы. Она предполагает нанесение на чертёж расположения ключевых элементов и их количество, определяя при этом тип необходимого пиломатериала, в том числе следующие:

  • Мауэрлат — брус, уложенный на несущие стены здания, являющийся опорным для крепления стропил и распределяющий нагрузку между стропильной системой и стенами;
  • Лежень — брус, закрепленный на внутренних стенах постройки, который служит опорой для стоек;
  • Стропильная нога или стропило — доска, которая служит элементом формирования кровли. Пара стропил, соединённых между собой, образуют стропильную ферму. Равномерно установленные на крыше фермы в комплексе составляют основу для укладки кровельного покрытия;

    Расчёт стропильной системы двухскатной крыши

  • Стойка — вертикально установленный брус, который служит опорой для стропил двухскатной крыши, а в кровле ломаного типа также и элементом каркаса для внутренней обшивки;
  • Подкос или подстропильная нога — доска или брус, закрепленные под углом к опорному столбу и упирающиеся в стропило, его функцией является распределение нагрузки;
  • Затяжка или ригель или схватка — горизонтально укреплённая доска, которая придаёт стропильной ферме жёсткость, выполняя функцию распора;

    Схема стропильной системы двухскатной крыши

  • Прогон — дополнительный горизонтальный брус для укрепления стропильной конструкции, может быть:
    • коньковым, расположенным по линии соединения стропильных ног или коньку;
    • боковым, который фиксирует линию в середине ската.
  • Кобылка — доска, используемая для удлинения стропила и формирования свеса кровли;
  • Обрешётка — доски, закреплённые на внешнем торце стропил и им перпендикулярно, служит основой для крепления внешнего покрытия.

    Макет обрешетки крыши

Расположение ключевых элементов определяет тип стропильной системы двухскатной крыши, который может быть:

  • наклонным, предполагающим установку центральной опоры на которой происходит крепление стропильной пары;
  • висячим, при котором деревянная стропильная ферма формируется посредством затяжек и подкосов и устанавливается на крышу в готовом виде;
  • комбинированным, сочетающим в себе оба способа крепления стропил.

    Два основных вида стропильной системы

При планировании строения кровли необходимо учитывать, что при устройстве тёплой крыши потребуется кровельный пирог, то есть материалы для утепления и изоляции, а также элементы их крепления. После составления основного чертежа с расположением элементов необходимо проставить размеры по всем рёбрам конструкции. При этом необходимо учитывать спецификацию пиломатериалов, которые планируется использовать.

  • Детализация узлов соединения элементов. Для определения потребности в крепёжных и соединительных материалах, а также для обозначения способа крепления необходимо выполнить чертежи узлов соединения элементов стропильной системы. На основании этих данных составляется спецификация по элементам крепления, включая их характеристики и количество.

    Виды крепежных элементов для стропил

    Узлы крепления стропил из пиломатериалов

  • Конфигурация элементов конструкции. На основании схемы стропильной системы рекомендуется составить подробную спецификацию с прорисовкой каждого элемента конструкции. Данный чертёж-спецификация должен отражать:

  • характеристики используемого пиломатериала;
  • размеры каждой детали;
  • конфигурацию элемента с отметками мест замковых запилов.

Данная информация будет служить основанием, как для закупки материалов, так и для их комплектации при монтаже.

Пример комплектации элементов конструкции при монтаже

Комплектация кровельного покрытия. По факту всех проведённых расчётов составляется план кровли и вычисляется необходимое количество кровельного покрытия требуемого типа, подборных элементов, а также составляющих кровельного пирога при необходимости.

Комплект чертежей и материалов, полученный в результате проведения вышеуказанных действий, будет служить рабочей документацией при строительстве.

Варианты конфигурации кровельного покрытия

Особенности устройства стропильной системы

На первом этапе устройства необходимо определиться с видом стропил, которые могут быть висячими или наклонными.

Висячие стропила будут иметь упор в наружные стены возведённой постройки, но строить и выполнять ремонт такой крыши достаточно сложно. Наклонный вариант стропил более удобен для монтажа и выгоден с экономической точки зрения. Наклонная стропильная система является идеальной конструкцией при возведении крыши с кровельным уклоном менее сорока градусов.

Кроме того следует учитывать, что для стропильной системы шатровой крыши необходимы очень надёжные крепления и качественный строительный материал, что обусловлено высокой нагрузкой.

Устройство стропильной системы

Лучшее решение для получения надёжной и прочной конструкции заключается в использовании балочно-затяжного устройства в совокупности с подкосами и стойками. Весь пиломатериал, планируемый к использованию для возведения шатровой крыши, должен быть обработан защитными составами и огнеупорной пропиткой.

https://youtube.com/watch?v=jTQvBWOZDko

Брус мауэрлата необходимо установить по периметру сооружения или в месте крепления стропильных ног, которое определяется в соответствии с чертежом. При креплении к кирпичным сооружениям, опорный брус следует расположить на внутренней стеновой части и обязательно выполнить гидроизоляцию.

В деревянных зданиях в качестве мауэрлата может быть использована верхняя часть сруба или выполнена верхняя обвязка на каркасном сооружении.

Сама стропильная система шатровой кровли состоит из следующих основных элементов:

  • диагональные или накосные стропила;
  • укороченные скатные стропила или нарожники.

Общие конструктивные особенности

Существуют 3 общие разновидности крыш, которые не зависят от формы или устройства кровельного материала:

Иллюстрации Рекомендации
Чердачная конструкция. Предусматривает монтаж помещения над крайним этажом. Такие помещения могут быть жилыми и нежилыми, но в любом случае это отличное решение для частных домов, так как есть возможность качественного утепления потолка верхнего этажа;
Мансардные конструкции.

По сути, мансарда — это разновидность чердачного помещения, только это помещение жилое. Конфигурация и габариты мансардных этажей напрямую зависят от вида крыши.

Без чердачные конструкции.

Чердака как такового здесь нет, от кровли сразу начинается комната. В частном строительстве встречаются редко, зачастую так обустраиваются гаражи, сараи и прочие хозяйственные постройки.

Сейчас многие продвинутые хозяева вместо традиционного горизонтального перекрытия крайнего этажа используют утепленную кровлю (без чердака). Решение оригинальное, но комната получается очень высокой, и протопить ее тяжело.

Крайний этаж под сводом кровли как оригинальное решение.

Основные типы существующих кровель

Виды кровель, используемые в строительстве очень разнообразны. Основных типов, которые пользуются популярностью у строителей, пять:

  1. круглая;
  2. односкатная;
  3. двухскатная;
  4. шестискатная или ломаная;
  5. четырехскатная или шатровая (конверт).

Особой любовью у профессионалов строительного дела пользуется шатровая крыша. Это можно объяснить тем, что строение с шатровой кровлей имеет презентабельную внешность. Кроме того, она обеспечивает строению значительное укрепление.

Еще одним огромным плюсом шатровой крыши является ее экономичность в исполнении. Это объясняется отсутствием фронтонов и использованием коротких балок, что позволяет закупить меньше строительного материала и сэкономить на этом.

К тому же шатровая крыша имеет отличное водоотведение из-за наклона скатов, срок эксплуатации материалов для кровли благодаря этому значительно увеличивается.

Общие советы по строительству стропильных систем шатровых крыш

Конкретные решения принимаются мастером с учетом размеров и особенностей конструкции шатровой крыши. Но для всех случаев есть общие рекомендации, выполнение которых гарантирует устойчивость конструкции.

Специфика шатровой стропильной системы

Дополнительные упоры накосных стропил

Строительные нормы и правила рекомендуют при длине элемента до 7,5 м устанавливать опору лишь в верхней части стропилины, при длине до 9 м боковой упор монтируется и в нижней части на удалении одной четверти от крайней нижней точки.

Опоры для диагональных стропильных ног

Вершина шатровой системы

Очень сложный с технологической точки зрения и самый ответственный с архитектурной точки зрения узел. Имеет два решения: стропильные ноги упираются на одну опору, установленную по центру здания, или друг о друга. Первый вариант обеспечивает максимальную устойчивость конструкции, но его установка требует наличия жесткой опоры. Оптимальный вариант – посредине здания есть несущая стена. Приемлемый вариант – во время сооружения потолочного перекрытия предусмотрены усиленные балки или лежни

При расчете параметров должны приниматься во внимание максимально возможные нагрузки на крышу и применяться коэффициент запаса прочности

Использование соединения лишь в верхних пятках накосных стропил без вертикальной опоры применяется только на небольших сооружениях. При этом одновременно используется комплекс специальных строительных мероприятий для увеличения жесткости конструкции.

Верхнее опирание наслонных стропил

Варианты опор для многоугольных шатровых крыш

Нарожники

Могут фиксироваться при помощи специальных нижних упоров, непосредственно к накосным стропилам или смешанным способом. Современные технологии позволяют фиксировать нарожники без врубки, что не только усиливает стропильную систему, но и значительно упрощает работы.

Способы крепления нарожников

Мауэрлат

Конструктивные решения шатровой крыши, особенно без центральной опоры, существенно увеличивают распорные нагрузки на мауэрлат. Такая ситуация требует его усиления, все узлы должны строиться по точным расчетам и с безусловным соблюдением строительных норм.

И, наконец, общая рекомендация – если у вас нет серьезного практического опыта строительства обыкновенных скатных стропильных систем, то браться за шатровую категорически не стоит. Это одна из самых сложных стропильных систем, все ее элементы настолько взаимосвязаны и взаимозависимы, что нарушение устойчивости одного становится причиной полного разрушения кровли. Шатровая стропильная конструкция не имеет полностью идентичных элементов, ко всем нужно подходить индивидуально.

Конструкция шатровой крыши

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Семь балок
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
