Прямоугольная беседка своими руками

Схема беседки для маленького участка

Для схемы беседки для маленького участка будет использована шестигранная беседка чертежи которой ниже на рис.6. Шестиугольная беседка может быть самых различных размеров. Размеры самой беседки полностью зависят от предполагаемого количества отдыхающих в ней, это может быть как беседка 6х4 так и 6х6. Чертеж беседки 6х6 отличается не сильно в сравнение с беседкой 6х4.

рис.6

Классическая шестигранная беседка рассчитана в основном на десять человек. Размеры элементов для шестигранной беседки:

  • Диагональ – 290 сантиметров. Диагональю называется расстояние от одно угла до угла находящегося с противоположной стороны.
  • Ширина – 250 сантиметров. Шириной является расстояние от угла одной стороны до второго угла той же стороны.
  • Высота – 220 сантиметров. Высота меряется от самого пола и до верхней обвязки.
  • Общая высота – 280 сантиметров. Общая высота – нужно измерять от основания до конькового узла.
  • Площадь пола должна равняться примерно – 6,5 метров квадратных.
  • Размеры грани беседки – 145 сантиметров.

Далее — чертеж шестиугольной беседки на 10 человек (рис.7).

рис.7

Шестигранную беседку можно считать как постройку классического типа. Беседка такого типа весьма экономична и проста в постройке, да и к тому же очень функциональна. Её не сложно построить собственными силами, все ее элементы стандартны по своей форме и размерам.

Ваша постройка будет состоять из ниже перечисленных элементов:

  • шесть стоек(опорных);
  • шесть треугольных фрагментов для крыши;
  • шестиугольное основание;
  • ограждение в виде отдельных секций.

За счет большого количества одинаковых и похожих элементов, строительство ускоряет темп и является более простым.

Для возведения каркаса чаще всего используют доски и брус. Бруски нужно соединить с помощью гвоздей или саморезов. В столбах, которые будут подпирать крышу, другим словом опорных, необходимо сделать специальные места для их крепления.

Материалом для пола может хорошо послужить дерево( деревянные доски, либо OSB).

Выполните обвязку основания

Она нужна для равномерного распределения нагрузки и скрепления всех столбов в монолитную конструкцию.


tvoidvor.com

Как правило, используется брус 100 × 100 мм, который устанавливают на столбы через гидроизолирующую прослойку. Например, кусочки рубероида. В узлах примыкания брус запиливают наполовину сечения и соединяют оцинкованными (жёлтыми) шурупами или гвоздями. Если есть анкеры, то дерево сверлят и крепят к ним с помощью гаек и шайб.

Для защиты древесины от гниения и насекомых обработайте её специальным составом или старым моторным маслом.

При небольших размерах беседки достаточно обвязки только по периметру. Если длина строения больше 2 метров, дополнительно устанавливается один или несколько брусов по центру.

Дизайн

Дачная беседка может быть летней или остеклённой. Существуют комбинированные конструкции со съёмными стёклами, тентами из материи или прочной поливинилхлоридной плёнки.

Ещё одна разновидность – частично закрытые с одной стороны сооружения. Логично выбрать ажурную конструкцию, которую при наступлении осени можно было бы задрапировать плёнкой, защищающей от ветра. Но и другие варианты не менее интересны.

Обратите внимание!

  • Скворечник своими руками: поэтапные схемы и чертежи для создания своими руками. Виды скворечников и материалов изготовления + идеи оформления

  • Ландшафтный дизайн своими руками: планировка и зонирование участка, выбор декоративных элементов. Новинки и идеи дизайна (фото + видео)

  • Откатные ворота на даче своими руками: варианты материалов сооружения, подготовка территории + поэтапная инструкция по работе своими руками

Строительство крыши угловой беседки

Крыша в такой беседке всегда ассиметричная или односкатная, из-за ее особенной формы нет возможности собрать ее на земле. Уклон обеспечивается за счёт стоек разной высоты, которые устанавливаются по периметру верхней обвязки.

Самая высокая стойка находится над основным углом, от неё стропила будут расходиться по типу веера.

Каркас обшивается жестким материалом: фанерой, плитами для кровли, профнастилом. Для эффектного дизайна крышу можно сделать прозрачной.

При самостоятельном строительстве угловой дачной беседки необходимо четко следовать технологии эскиза, чтобы не допускать ошибок. Тогда веранда будет приносить радость и гармонию на садовом участке.

Необычные версии

Оказывается, фундамент реально сделать даже из покрышек грузовика. Впервые этот метод придумал, а спустя некоторое время и запатентовал житель Санкт-Петербурга Михаил Семыкин. Народный умелец предложил укладывать в два слоя на ровную поверхность покрышки автобусов, троллейбусов или тракторов. При грамотной организации прочный фундамент может получиться из больших валунов и даже из подземных нор.

Из пластиковых труб

Главным преимуществом такого основания является доступная каждому третьему россиянину стоимость работ. Основу реально подготовить за 7 часов, а благодаря ее конструктивным особенностям автономная постройка возле дачи возвышается над землей примерно на 15 см. Этого вполне достаточно, чтобы защитить сооружение от подтопления.

Наличие свободных квадратов способствует оперативному монтажу не только наружных, но и внутренних коммуникаций. Даже если со временем возникнет желание сделать капитальный ремонт, яму выкапывать не придется.

В данном случае пластиковые трубы служат несъемными опалубками, благодаря которым возможна правильная геометрия сооружения. Главное – придерживаться четкой последовательности действий, и тогда даже самая маленькая беседка из террасной доски прослужит минимум 30 лет.

Во избежание технических ошибок лучше воспользоваться инструкцией:

  1. Освободить участок от корней многолетних растений и строительного мусора.
  2. С помощью кольев и шнуров разметить свайное поле.
  3. Учитывая особенности почвы и возможные нагрузки, выбрать оптимальное количество опор.
  4. Проделать 2-метровые отверстия под трубы.
  5. В местах дополнительной нагрузки установить плиты перекрытия.

Из покрышек

Имеется в виду нестандартный тип фундамента, приемлемый исключительно для легких построек из пиломатериалов или пластика

При этом важно помнить: чем больше шин, тем прочнее основа. Зазоры между покрышками лучше заполнять смесью из гравия и мелко подробленного кирпича. В качестве верхнего слоя сойдет плотный линолеум

В качестве верхнего слоя сойдет плотный линолеум.

Чтобы заливка получилась равномерной, на готовую основу нужно постелить листы рубероида. Вокруг покрышек – выстроить опалубку, окутанную деревянными бортиками. По окончании работ – уложить арматуру и забетонировать покрытие.

Минимальный срок эксплуатации такого фундамента нередко превышает 15 лет.

Из бочек

200-литровые бочки с толщиной стенок не меньше 1,5 мм – в списке наиболее популярных и относительно недорогих материалов для фундамента. Их можно использовать в строительстве террас, открытых веранд и деревянных беседок

Перед работами важно подготовить материал: снять съемные крышки, а если необходимо, удалить дно. В будущем такое изделие можно будет использовать в качестве опалубки. Для беседок площадью от 8 до 12 м² потребуются 4 опорных точки

При возведении более просторных построек – от 10 и больше. Для изоляции фундамента от наружных поверхностей на верхнюю часть бочек, залитых бетоном, нужно уложить слой гидроизоляции. При желании обечайки можно ввести в промерзшую почву, а при их монтаже прямо на землю желательно подготовить 12-сантиметровую компенсационную опору из песка

Для беседок площадью от 8 до 12 м² потребуются 4 опорных точки. При возведении более просторных построек – от 10 и больше. Для изоляции фундамента от наружных поверхностей на верхнюю часть бочек, залитых бетоном, нужно уложить слой гидроизоляции. При желании обечайки можно ввести в промерзшую почву, а при их монтаже прямо на землю желательно подготовить 12-сантиметровую компенсационную опору из песка.

Для правильной закладки такой основы необходимо:

  1. Натянуть шнуры, по которым в последующем можно будет определить местоположение бочек.
  2. Выкопать 60-сантиметровую яму под каждое изделие.
  3. Сделать подушку из песка, поверх которой нужно уложить несколько слоев рубероида.
  4. Засыпать зазоры между бочками рыхлой смесью.
  5. Заполнить деревянное вместилище бетоном.

Из рубероида

Именно от качества гидроизоляции конструкции зависит ее устойчивость к неблагоприятным условиям. Поэтому до 40% специалистов предпочитают основу из рулонных материалов. Перед строительством их нарезают слоями и наклеивают на основу с помощью битумной мастики.

Как только материал пристанет к основе, фундамент можно засыпать почвой. В этом случае бетон, приготовленный для заливки столбов, уже защищен от грунтовых вод. В результате срок годности будущего сооружения увеличивается задолго до его ввода в эксплуатацию.

Иногда стоимость фундамента превышает расходы на капремонт дачного участка. Но поскольку речь идет о несущей конструкции, способной выдерживать большие нагрузки, экономии здесь не место.

Деревянная беседка

Дерево, очевидно, всё же можно считать лучшим материалом для сооружения беседки на даче.

  1. Легко купить древесину любого типа – доску, брус, рейку.
  2. Хорошо поддаётся обработке обычным хозяйственным инструментом.
  3. Монтаж осуществляется при помощи простейших крепёжных изделий.

При наличии хотя бы элементарных навыков работы с древесиной, построить красивую деревянную беседку труда не составит. Результат же превзойдёт любые ожидания.

Изучая изображения по поисковому запросу «беседки своими руками из дерева фото», можно легко убедиться, что элегантная конструкция без проблем вписывается в любой пейзаж, гармонично сочетаясь с деревьями и цветами, дачными постройками.

Такого результата с помощью кирпича, металла, бетона или поликарбоната добиться довольно сложно. Кроме того, камень и металл – материалы «холодные». Дерево же дарит ощущение тепла даже прохладным осенним днём.

Ещё одно несомненное преимущество древесины – малый вес. Если под кирпичную, каменную или тяжёлую кованую конструкцию придётся устанавливать надёжный фундамент, то деревянную беседку можно вкопать хоть в траву на любом подходящем для этого месте.

Малый вес конструкции позволяет приобрести уже готовое изделие и перевезти его на участок в собранном виде. При этом можно сразу увидеть, как изделие выглядит в материале, а не фантазировать, рассматривая чертежи. Для людей, далёких от темы строительства, это имеет определяющее значение.

Выбирайте деревянную беседку: это беспроигрышный вариант и самое распространённое решение, синтезировавшее сразу несколько полезных функций. Отдыхая в беседке из дерева, вы сумеете всецело насладиться уютом и комфортом, близостью к природе, а ваш участок станет от такого приобретения красивее, богаче и функциональнее.

Прямоугольная беседка своими руками

Построить прямоугольную беседку своими руками не так уж и сложно, и она, несомненно, украсит ваш участок, но это немного сложней, чем конструкция квадратной формы. Всегда планируйте все сформировать в самом начале, если вы хотите, чтобы получить хороший результат. Кроме того, надлежащее планирование может предотвратить много дорогостоящих ошибок

Выбирайте материалы с большой осторожностью, убедившись в том, что все детали прямые и в хорошем состоянии. Строительство прямоугольной беседки немного отличается от строительства квадратной, но любой человек со средними навыками в столярном деле легко справиться с этой задачей

Подробно описывать процесс не будем, все шаги показаны на схемах, более детальную информацию можно получить на сайте, ссылка под фото с чертежами.

Источник фото myoutdoorplans.com/pergola/rectangular-gazebo-plans

Во второй части показано, как сделать крышу для прямоугольной беседки. Строительство крыши для прямоугольной беседки задача сложная, так как включает в себя множество порезов и  измерений. Кроме того, вам обязательно понадобится помощник. Чтобы все получилось красиво и надежно, соблюдайте строительные нормы и подбирайте качественные материалы. Также необходимо использовать атмосферостойкие пиломатериалы хорошего качества и без дефектов. Последовательность работ показана на картинках в галерее, подробности этапов строительства можно прочитать на сайте источника.

Источник фото myoutdoorplans.com/pergola/how-to-build-a-gazebo-roof

Еще один вариант, как сделать прямоугольную беседку своими руками. Если есть финансовые возможности, то конечно лучше купить качественную древесину, типа кедр, сосна или красное дерево. Также убедитесь, что используемый материал соответствует климатическим условиям. По данному проекту, при наличии всем материалов беседку можно построить за один день.

Источник фото howtospecialist.com/outdoor/gazebo/how-to-make-a-gazebo

2 интересных фото: Беседки из берёз

Как построить двускатную крышу для прямоугольной беседки.

Первый этап это изготовление и установка верхнего гребня и стропил. Как видите на картинке, необходимо отрезать концы стропил нужного размера и закрепить на верхние перекладины шурупами. Убедитесь, что верхний гребень расположен горизонтально, иначе крыша не будет симметричной. Следующий этап установка стропил с обеих сторон крыши. Вы должны поместить балки по центру. Обрежьте стропила до необходимого размера ( 45 °) и формы и установите их на место. Просверлите отверстия и закрепить их оцинкованными винтами. Прикрепите стропила к передним и задним граням прямоугольной беседки. Установите боковые стропила. Закрепите кровельные листы. Для того, чтобы защитить беседку от осадков, рекомендуется покрыть кровельные листы толем

Закрепите планки к стропилам, при этом очень важно отрезать концы планок под углом 45º, если хотите, чтобы крыша выглядела красиво

Источник фото howtospecialist.com/outdoor/gazebo/how-to-build-a-gazebo-roof/

Стоимость готовых беседок

Для наглядности цен я предлагаю использовать беседки фирмы «Green», которые являются одними из самых популярных в Москве. Мы не рекламируем их ради каких-то процентов и прибыли, нам даже всё равно, где вы будете покупать собственные постройки.

Уютный домик 3 на 5 (70 000 рублей)

  • Фундамент: фундаментные блоки.
  • Пол: доска 38 мм из сосны.
  • Каркас: брус 100 на 100 мм.
  • Обшивка: вагонка.
  • Крыша: двускатная.
  • Кровля: ондулин.
  • Декор: деревянная обрешетка.
  • Стоимость с установкой: 70 000 рублей.

Застекленная 3 на 5 (89 000 рублей)

  • Фундамент: фундаментные блоки.
  • Пол: доска 38 мм из сосны.
  • Каркас: брус 100 на 100 мм.
  • Обшивка: вагонка.
  • Крыша: двухскатная;
  • Кровля: ондулин.
  • Остекление: однорамное, окна 70 на 65 см.
  • Стоимость с установкой: 89 000 рублей.

Садовая 3×4 метра (59 900 руб)

  • Размеры: 3 на 4 метра.
  • Высота: 2,7 метра.
  • Фундамент: блочный 20 на 20 на 40 см.
  • Пол: строганная доска из сосны.
  • Столбы: по углам брус 100 на 100 мм, по центру 100 на 50 мм.
  • Обшивка: вагонка.
  • Крыша: двускатная.
  • Кровля: ондулин.
  • Декор: деревянная обрешетка.

Застекленная 3×4 метра (79 000 руб)

  • Размеры: 3 на 4 метра.
  • Высота: 2,7 метра.
  • Фундамент: блочный 20 на 20 на 40 см.
  • Пол: строганная доска из сосны.
  • Столбы: по углам брус 100 на 100 мм, по центру 100 на 50 мм.
  • Обшивка: вертикальная вагонка.
  • Крыша: двускатная.
  • Кровля: высококачественный ондулин.
  • Остекление: стекло на штапиках.

Подготовка к строительству

Выбор профильной трубы

Размеры различных труб

При поиске следует обращать внимание на три важных показателя:

  1. Длина.
  2. Ширина.
  3. Толщина стенок.

Форма трубы роли особой не играет (квадратная или прямоугольная)

Важно, чтобы металл выдержал порывы ветра и не погнулся при первом же касании человека, но в то же время вышел сравнительно недорого. Всегда можно купить трубы весом по тонне каждая, но какой смысл переплачивать?

Поэтому исходя из опыта форумчан сайта «ForumHouse», предлагаю следующие размеры и толщину профильной трубы для беседки:

  • Нижнее основание: 60*60*2 мм.
  • Опорные стойки (столбы): 60*40*2 мм или 50*50*2 мм.
  • Верхняя обвязка: 40*40*2 мм.
  • Ферма: 60*40*2 мм.
  • Перила: 40*20*20 мм.

Фото готовых вариантов

Ниже будут приведены несколько идей, которые вы сможете осуществить у себя на даче. Профильная труба позволяет делать беседки практически любой адекватной формы, причём с отличной устойчивостью и минимальным весом конструкции.

С обшивкой из поликарбоната

Какой фундамент выбрать для беседки

Перед началом работ на этапе проектирования определитесь, какой фундамент выбрать для беседки. Учитывайте такие факторы:

  • характерные особенности грунта и его тип;
  • уровень грунтовых вод;
  • расчетные показатели нагрузки на основание;
  • глубину закладки.

Введем условные обозначения для видов фундамента:

  • Ленточный = Л
  • Столбчатый = С
  • Монолитный = М
  • Блочный = Б

Тип почвы Нагрузка на фундамент (кг/м2) Подходящий фундамент
Грунтовые воды до 2 м Грунтовые воды свыше 2 м
Крупнообломочный, скальный и полускальный грунт с поверхности до глубины 2-3м до 40 кг/м2 С Л
свыше 40 кг/м2 Л Л
Песчаные грунты (плотные и средней плотности) мощностью 5-6 м до 40 кг/м2 С С
до 120 кг/м2 Л Л
свыше 120 кг/м2 Л Л
Глинистый грунт (пластичность до 0,5) с прослойками пылеватого и мелкого песка мощностью до 5 м до глубины 5-6м до 30 кг/м2 С С
до 120 кг/м2 Л Л
свыше 120 кг/м2 Б, П Л
Глинистый грунт пластичностью более 0,6 с песками, (пылеватые, мелкие), рыхлый до глубины 5-6м до 100 кг/м2 Л Л
свыше 100 кг/м2 Б, П Л
Глинистый Грунт с пластичностью более 0,75 до глубины 2-4м до 80 кг/м2 Л Л
свыше 80 кг/м2 Б, П Л

Фундамент для беседки из покрышек

Если у вас небольшой бюджет, но вы хотите сделать фундамент своими руками для беседки и сэкономить по максимуму, рекомендуем отличный вариант – сделать его из автомобильных шин. Покрышки подходят для возведения как столбчатого, так и ленточного основания.

Варианты дачных беседок из бревна

Беседки рубленые из бревна отличаются между собой:

  1. по типу используемого материала;
  2. по форме;
  3. по конструктивным особенностям.

Наиболее распространенной считается прямоугольная (квадратная) конструкция

При подборе материалов, из которых возводится сооружение, важно учитывать, что сооружение постоянно подвергается негативному воздействию внешней среды:

  • солнечный свет;
  • влага;
  • перепады температур.

Поэтому прежде чем строить беседку из бревна своими руками, необходимо приобрести средства для защиты материала от гниения и огня.

По материалу

При изготовлении беседок для дачи из бруса применяются различные материалы. Для возведения опорных элементов чаще используются:

  • дуб;
  • лиственница;
  • кедр;
  • пихта;
  • сосна.

При строительстве конструкций из бревна чаще используются сосновые опорные элементы. Этот материал стойко переносит воздействие влаги, поэтому в течение нескольких лет не подвергается гниению. Но в сравнении с другими видами древесины сосна стоит значительно дешевле.

Для возведения беседки из бруса 100х100 своими руками подойдет клееный материал. Последний состоит из нескольких досок, спрессованных между собой. А благодаря тому, что в процессе производства используется клеевой состав, получается прочный брус без трещин и щелей. Стандартные заготовки выпускаются с сечением:

  1. 100х100 мм;
  2. 150х150 мм.

Такой брус применяется для возведения основания и каркаса. Для обвязки, стропил и лаг можно использовать материал с сечением 100х50 либо 100х40 мм.

По форме

Беседки из дерева бывают следующих форм:

  • квадратные (прямоугольные);
  • круглые;
  • 6- и 8-угольные;
  • овальные.

На небольших по площади участках подойдут квадратные конструкции. Сооружения аналогичной формы рекомендуется строить, если планируется возведение закрытой беседки из оцилиндрованного бревна.

6- и 8-гранные постройки из дерева отличаются красивым внешним видом. Кроме того, такие сооружения благодаря конструктивным особенностям занимают сравнительно мало места.

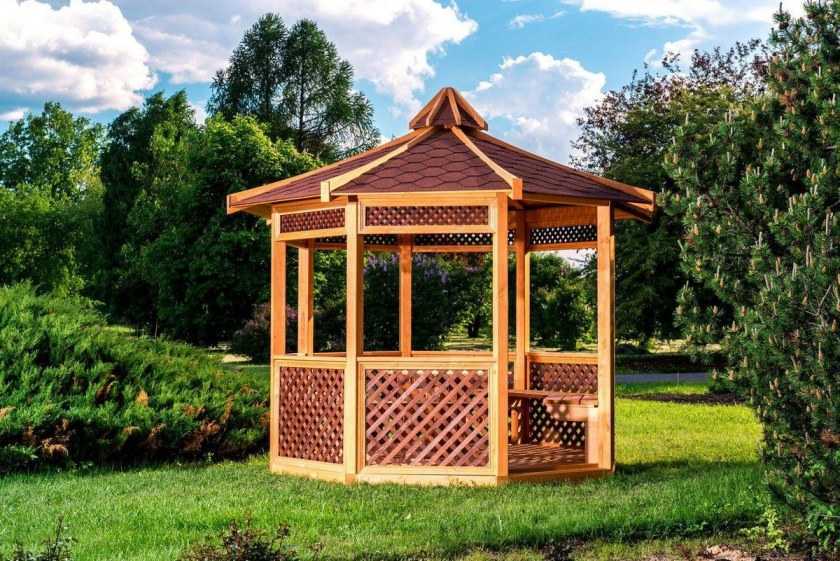

Шестигранная беседка

По типу конструкции

Беседки бывают трех типов:

  1. Открытые. Представляют собой сооружения, лишенные стен и окон. Открытие беседки из дерева внешне напоминают павильон, в котором воздух свободно циркулирует.
  2. Закрытые. Имеет вид небольшого дома из дерева с окнами и дверями. Часто закрытые конструкции используются как летняя кухня.
  3. Полузакрытые. Такие сооружения из дерева имеют 1-3 стены. Полузакрытые конструкции устанавливаются, если имеется необходимость закрыть доступ ветра внутрь сооружения.

Закрытая беседка из бревна

Вне зависимости от типа конструкции при желании на дачном участке можно возвести беседку из бревна с мангалом или барбекю. В случае если планируется открытое сооружение, для организации указанной зоны не потребуется отдельный дымоход.

Фундамент беседки: критерии выбора

По большому счету, разновидностей фундамента не так много. Все они заглублены в землю, имеют подушку из гальки, песка и щебня. Также между основанием и возведенным строением принято делать дополнительную гидроизоляцию. Исключением является разве что беседка на винтовых сваях,которая может строиться без подушки. Для самых легких конструкций применимы незаглубленные типы фундамента – они просто лежат на песчаной подушке.

В зависимости от расположения, фундамент бывает заглубленным, мало- и незаглубленным. По инженерной конструкции выделяют плитное, ленточное, столбчатое и свайное основание. Рассмотрим преимущества и недостатки каждого типа.

Как построить беседку в саду?

Обычно беседки разрабатываются по центральному плану, круглому или многоугольному, на основе многопостовой конструкции. В углу сада можно поставить угловую беседку. Павильоны имеют форму часовни, ротонды, японской пагоды, а в небольших садах — грибки, поддерживаемые на одной опоре. Беседки могут быть построены без стен, но также закрытыми и застекленными. Такие конструкции на самом деле представляют собой небольшие садовые модели, в которые часто подается электричество. Затем они превращаются в мини-дом, где, например, можно хранить зимой садовую мебель.

Пол в беседке

Устройство беседки зависит от личного виденья. Конструкция может иметь стационарные скамейки и стол, горшки для растений и т.д. Пол обычно изготавливается из деревянных досок — гладких или рифленых (с углублениями по всей длине, обеспечивающих нескользкую и армирующую функцию). Вы также можете наделить постройку большим комфортом, установив деревянный, бетонный пол, отделанный керамической или каменной плиткой, а также вымощенную поверхность, как дорожки в саду.

Какие стены выбрать: открытые, полуоткрытые и закрытые конструкции

Строительство беседки может быть очень простым: четыре столба и крыша на их основе, под которой можно установить садовую мебель. Другое обогащение конструкции, полезное, если вы хотите создать интимный интерьер, — это размещение решеток между колоннами, которые представят собой ажурные стены. Вы также можете построить такие стены в нижней части беседки. Они защитят от ветра, и в то же время станут опорой для скамей. Если вы хотите использовать малую архитектуру сада не только в теплые летние дни, то можете поставить сплошной павильон с застекленными окнами и дверями, которые закрывают вход. Тогда прохладный ветер или дождь не будут страшны.

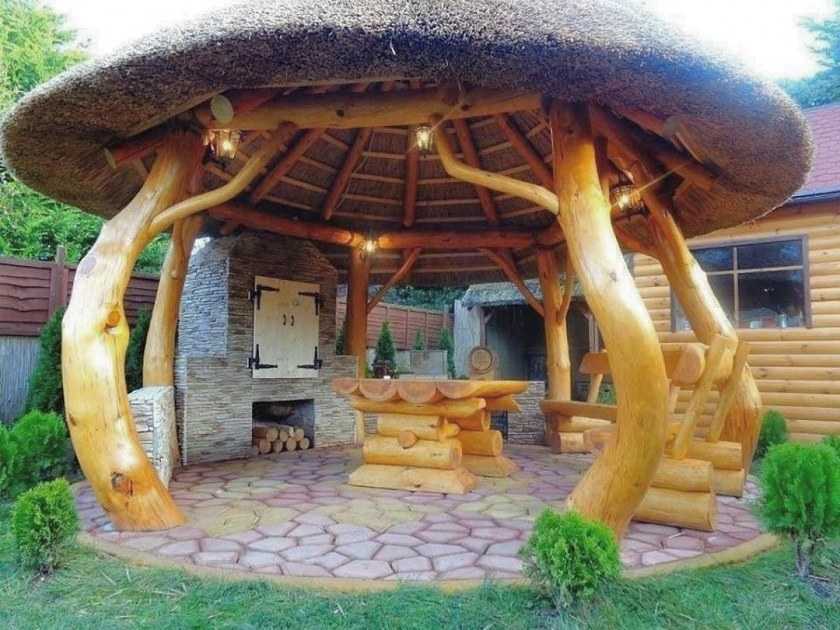

Фото оригинальных беседок из дерева без чертежей

Это вариант — и каменный и деревянный. На колоннах из бутового камня установлены опры из брусаДеревянная беседка в современном стилеДля любителей нестандартных решений еще она беседка из кругляка, в интерьер которой отлично вписаны два дереваТоже интересно: беседка из бутылокСтиль тот же — в качестве опор использованы засохшие деревьяИ совсем сказочный стиль: беседка, похожая на избушку бабы-ягиЭто реализовать проще, но только тем у кого с пространственным воображением все нормальноДля любителей основательных построек: беседка из камняОригинальная беседка из дерева восьмигранной формыБеседка, оформленная в китайском стиле
