Фундамент плита своими руками - пошаговая инструкция

Земляные работы

Грунт размечают по проектным меркам, увеличивая его периметр на 50 см с каждой стороны для устройства дренажной системы

Грунт размечают по проектным меркам, увеличивая его периметр на 50 см с каждой стороны для устройства дренажной системы. При этом стоит помнить, что сама плита должна выступать за стены будущего дома на 10 см с каждой стороны.
В грунт вбивают колья и натягивают разметочный шнур. Следует провести и оси будущей плиты.
Грунт вынимают из котлована на глубину 60 см. При этом стоит внимательно следить за качеством вынимаемой земли. Если на участке под застройку наблюдается ранний перекоп грунта, то рыхленную землю необходимо снимать слой за слоем до тех пор, пока не дойдёте до нетронутых лопатой слоёв. Здесь по инструкции придётся снять пласты грунта по всему периметру котлована, чтобы полностью выровнять его. После этого дно ямы трамбуют и засыпают песком до проектного уровня котлована. Если этого не сделать и смонтировать фундамент на мягком грунте, то сила давления дома на плиту просто сломает его со временем именно в месте рыхленой почвы.

Вокруг проектной площади основания укладывают дренажную систему в виде специальных перфорированных труб с их уклоном в сторону накопительного колодца или центральной ливневки.
Затем следует уложить слой щебня толщиной 20 см и тщательно утрамбовать его по принципу укладки песчаной подушки.
Теперь монтируем опалубку из качественных деревянных щитов. Их высота должна быть не менее 40 см. А внутренние стенки опалубки желательно зачистить. Опалубку скрепляют болтами, шурупами или саморезами. Снаружи деревянный каркас можно подпереть клиньями для большей устойчивости.

Армирование конструкции

Стальные прутья укладываются перпендикулярно друг-другу

Для того чтобы приступить к этапу армирования плиты, необходимо определиться с выбором арматуры. Чаще всего выбор класса стальных прутьев зависит от способа проведения установки, если планируется использование обыкновенной вязальной проволоки, то вполне подойдет любой вид арматуры.

При использовании сварочного аппарата для сборки арматурного каркаса лучшим вариантом будет класс «а500с». Этот класс специально предназначается для сварочных работ, а также имеет увеличенную прочность.

Для сборки каркаса чаще всего применяются стержни с диаметром в 12 мм и выше. Для того чтобы выполнить армирование собственноручно, необходимо следовать пошаговой инструкции:

На утрамбованную подушку настилается гидроизолирующий материал в виде пленки, после чего на поверхности фиксируют плоские стальные подпорки, зачастую в практике используют распиленную рельсу на несколько пластин. Величина подпорных пластин не должна выходить за рамки бетонной конструкции, иначе плитная конструкция потеряет существенную защиту от коррозии.
Следующий этап – это укладка и вязка стальных прутьев. Нижняя часть арматурного каркаса должна размещаться на установленных распорках, то есть на их нижней части. В такой последовательности на одном уровне связывается арматура в виде сетки. Все крепления осуществляются при помощи вязального типа проволоки. Далее выполняется установка второго арматурного пояса. Его размещают выше первого на определенном расстоянии. При выполнении монтажа 2-го пояса следует совершать крепления с нижним уровнем пояса. После проведения заливки на поверхности бетонной плиты не должно быть видно арматуры. Только в этом случае процесс выполнения будет правильным.

Материалы для монолитного фундамента

Важно правильно подобрать бетон и арматуру для обустройства оснований сооружений. Например, бетон марки М50 и М100 для фундаментов категорически не подходят

М200 используется только для заливки фундаментных плит, если вес возводимого здания небольшой.

Бетон М300 – наиболее подходящий вариант для постройки частных малоэтажных домов, он подходит для большинства сооружений. А вот бетон марки М400 и выше применяется только в промышленном строительстве и в особо ответственных конструкциях, использовать его для сооружения коттеджей нерационально.

Арматура может быть стальной или композитной, ее задача – принятие и распределение изгибающих усилий. Для монолитных плит диаметр арматуры должен быть более 10 мм. Чем слабее грунт, тем толще должны быть стержни. На углах здания целесообразно применять арматуру диаметром около 16 мм.

Разновидности конструкций монолитного фундамента

У монолитного фундамента есть несколько видов. Самый популярный – это плитный, который тоже подразделяется на просто плиту и плиту на ленте, похожую на перевернутую чашу, которая день ото дня становится все популярнее за границей.

Но в плане строительства бани пока лучше всего зарекомендовало себя именно такое устройство монолитного фундамента – монолитная плита простой схемы. Главное ее преимущество в том, что нет необходимости ставить его ниже глубины промерзания грунта – а это значительное сокращение расходов на строительные материалы и надежность при резких перепадах температуры воздуха.

Плитный монолитный фундамент по своей сути представляет собой сплошную железобетонную плиту, которая заглублена в грунт. И внешние, и внутренние стены бани строятся прямо на этой плите. А благодаря равномерному распределению всей нагрузки на площадь плиты давление на грунт минимизировано – здесь срабатывает тот же физический закон, когда человек в сапогах в снег проваливается, а на лыжах нет, потому что площадь давления уже больше. Конструкция плиты настолько универсальна, что подходит даже для откровенных торфяников и даже болот. А самое главное – в возведении такого фундамента практически исключены любые ошибки, а потому для частного строительства он подходит как нельзя лучше. В том числе – для бани, ведь объем земляных работ в этом плане минимален, а цокольный этаж парной не особо нужен.

Еще одна разновидность монолитного фундамента – это столбчатый монолитный, который возводится для легких бань. По сути, это единая конструкция из ростверка и сообщенных им столбов.

А вот ленточный монолитный фундамент с подвалом способен выдерживать достаточно большие нагрузки и хорошо себя чувствует в самых неблагоприятных климатических условиях благодаря тому, что отлично справляется с просадкой, оттаиванием и колебаниями грунта. По сути, это железобетонная полоса, которая идет по всему периметру здания. Она может быть мелкозаглубленной и заглубленной. Первый вариант подходит для бани из сруба и бруса, а вот второй – для кирпичных двухэтажных парных, обладающих немалым весом.

Обустройство фундамента с подвалом

В этом случае стены монолитного ленточного фундамента станут стенами и для подвала, вне зависимости от того, займет он все пространство или только его часть.

Утепление внутренней и внешней стороны и так будет сделано в процессе формирования самой основы. Единственное, что усложняет строительство, кроме дополнительных земельных работ – необходимость сделать пол. Он заливается бетонной смесью, здесь также потребуется армокаркас. Лучше всего за этот каркас привязать пол прямо к монолитному фундаменту, чтобы они сцепились как можно жестче. Это позволит полу не просесть со временем.

Кстати, толщина пола не должна быть меньше 30 см, дополнительно здесь нужно учитывать все необходимые изоляции. То есть стоимость работ и время выполнения возрастут, тем более что такой проект выполнить может только профессионал с большим опытом.

Для каких грунтов подходит монолитное основание

Чтобы выяснить какой именно тип основания подходит в том или ином случае, проводят детально исследование грунтов. Только на основании полученных данных выносят окончательное решение:

Скальный грунт – идеальное основание для любого типа фундамента, представленное осадочными, скальными горными породами. Конечно, строить дом на монолитном основании можно, но нецелесообразно, невыгодно с экономической точки зрения. Скальный грунт сам по себе является отличным подспорьем, на который можно запалубить и более дешевый ленточныйтип. Поэтому дополнительное укрепление бетонным монолитом обоснованно не выгодно. Разве что подобное основание устраивается по желанию клиента.
Песчаный грунт – не самый надежный «товарищ» при укладке основания. Но строить на нем монолитную плиту под дом можно, даже нужно. К тому же при таких условиях, закладка подобного типа базиса обойдется дешевле в несколько раз нежели альтернативные варианты основания.
Глинистый грунт отличается нестабильностью, так как может содержать в себе довольно много воды, под действием которой глина просто выталкивает на поверхность заглубленные основания. К тому же в зависимости от количества имеющейся воды в грунте будет зависть его несущая способность, которая может быть разной даже на одном участке строительства. Мелкозаглубленный плитный фундамент хорошо подходит под такие условия, он способен выровнять различную несущую способность грунтов, при этом не принять на себя никаких деформаций, разрушений.
Болотистые и торфяные грунты самые сложные, «капризные» в плане строительства. Они способны разрушить любой тип фундамента, но только не плитный. Столбчатый и ленточный они просто выталкивают на поверхность или наоборот поглощают, от чего происходит их разрушение. «Плавающий» так «обращаться с собой не позволит». Он прекрасно сохранит свою несущую способность и форму.
Грунт с большим перепадом высоты – это запрещенный тип для монолитной плиты, так как она может просто съехать или лопнуть, что приведет к разрушению дома.

Как видите, монолит может «дружить» практически с любым видом грунта. В зависимости от него будет различаться лишь технология закладки основания.Например, при сильно пучинистых грунтах производят частичную его замену на щебенку или гравий. Если возводимая постройка легкая, небольшая, то можно использовать вторичный щебень. При строительстве на грунтах с повышенным содержанием грунтовых вод применяют сульфатостойкий бетон, обязательно устраивают дренаж. Также рекомендуем изучить все виды фундамента на нашем сайте и выбрать подходящий для вас.

Заливка ленточного фундамента

После сборки опалубки и армирования, осуществляется заливка ленточного фундамента бетоном. Для этих целей потребуется бетон М400.
Чтобы сделать бетон для ленточного фундамента в домашних условиях, необходимо будет использовать:

Цемент 400 марки;
Песок;
Щебень;
Пластификатор для бетона.

При этом пропорции цемента, песка и щебня, такие: на 1 кг цемента М400 следует использовать 2,5 кг песка, 4,5 кг щебня и 0,006 мл пластификатора для бетона. По возможности заливать бетон в опалубку рекомендуется за один раз, поскольку только так можно выдержать «монолитность» всей конструкции и предотвратить появление полостей между участками бетона залитого в разные дни. В дальнейшем такие места на фундаменте будут подвержены разрушению, поскольку в них может беспрепятственно попадать влага. Все это приведёт к образованию так называемых «мостиков холода» и к постепенному разрушению фундамента изнутри.

Когда осуществляется заливка ленточного фундамента очень важно контролировать правильную консистенцию бетона и не допускать образования в опалубке пустых, незаполненных раствором мест. Так называемые «воздушные карманы» существенно снизят прочность фундамента

Поэтому во время заливки, обязательно следует простукивать опалубку, чтобы раствор максимально плотно распределился в ней. Сделать это можно различными приспособлениями, но наилучший эффект, всё-таки даёт глубинный вибратор, который предназначен именно для этих целей.

После того, как заливка ленточного фундамента осуществлена, поверхность следует тщательно выровнять. На помощь в данном деле придёт мастерок

При этом важно в первые дни следить за состоянием застывающего бетона, не допускать быстрого испарения воды летом, когда на улице жарко (фундамент следует поливать водой, чтобы исключить образование трещин). Если на улице идёт дождь, то ленточный фундамент следует накрывать пленкой, дабы предотвратить вымывание портландцемента

Как сделать плиту

Если хотите сделать плиту самостоятельно, то потребуется много сил и вложений. Дело в том, что необходимо приобрести следующие вещи:

деревянная рейка, предназначенная для выравнивания бетона;
шнуры, которые позволяют делать разметку;
гидроуровень;
всевозможные лопаты;
молоток;
ножовка;
набор гвоздей и проволоки;
прутья из арматуры;
бетон;
песок и щебень;
теплоизоляционный материал.

Первым делом необходимо провести расчет плиты. Если у вас нет достаточного опыта, то можно все отдать в руки профессионала. Ведь расчет должен быть очень точным. Любая погрешность может привести к некачественному основанию.

Что такое монолитная плита?

Такой фундамент состоит из бетона, в его конструкцию входит не только бетонное основание, но и армирующий каркас, гидроизоляция, песчаная подушка, которая защищает будущее строение от подземных вод. Дополнительно от разрушения фундамент защищает гидроизоляционный материал.

Рационально использовать в строительстве разновидность фундамента незаглубленного типа. Это дает возможность применять и возводить её в местностях со сложными видами грунта. Минимальная толщина монолитной плиты составляет 10 см, в ином случае конструкция фундамента непригодна для надежной опоры.

Гидроизоляция и утепление

При выполнении любого фундамента, необходимо позаботиться о его защите, для этого выполняют гидроизоляцию всего основания, а также утепление, чтобы уменьшить потери тепла, особенно если эти будет жилое помещение.

Гидроизоляция фундамента выполняется со всех его сторон:

Нижняя часть основания покрывается рулонными материалами еще в момент сбора опалубки. Чаще всего для этих целей применяют рулонный рубероид, который укладывают на песчаную подушку. Рубероид укладывают с нахлестом и наплавляют с помощью специальной газовой горелки. Также рулонные материалы оставляют с запасом по торцам, чтобы в дальнейшем защитить торцы фундамента.
Торцы (боковая часть) фундамента как уже говорилось выше, гидроизолируют за счет материала подошвы, который в дальнейшем заворачивается наверх фундамента.
Верхняя часть плиты может защищаться различными гидроизолирующими материалами (рулонными или обмазочными).

Утепление фундамента может выполняться также со всех его сторон. Чаще всего поверх гидроизоляционного материала укладывают теплоизоляцию, после чего уже заливают бетонный раствор. Однако более эффективным способом утеплением будет укладка материала уже на готовую плиту перед устройством пола в помещении. В качестве утеплителя можно использовать пенопласт или пенополистирол толщиной около 50-100 мм.

Преимущества и недостатки

У фундаментной плиты высокие показатели по прочности и надежности. Причем особыми строительными навыками для ее самостоятельного создания обладать не требуется. Достаточно уметь сколачивать деревянные щиты опалубки и замешивать бетон.

Со временем бетон становится только прочнее, поэтому не бойтесь оставлять его «настояться» сезон-два

На плитном железобетонном фундаменте без опаски можно ставить практически все виды коттеджей. Для возведения на нем зданий в один-два этажа используются газобетонные, керамические и газосиликатные блоки, а также все разновидности древесины (профилированный брус, бревно и т.п.). Стеновая кладка, для которой взят газоблок или кирпич, на таком монолите точно не треснет от вспучивания грунта. На плиту можно ставить как деревянные или бетонные, так и каркасные либо каркасно-щитовые дома.

Одна из основных проблем такого монолитного основания – это коммуникации. Водопровод и канализация для дома должны быть запроектированы заранее. Все трубы необходимо проложить до начала заливки бетона. Потом разбивать монолит сложно и нельзя. Плюс на косогоре такой фундамент своими руками либо с привлечением профессиональных строителей устроить не получится. Для него нужна ровная площадка.

Для чего нужна подушка

В процессе эксплуатации плитные фундаменты, как известно, в значительной мере подвергаются неблагоприятному воздействию факторов внешней среды. В первую очередь на такие конструкции крайне негативно воздействует почвенная влага. Также фундаменты, в том числе и плитные, ежегодно подвергаются разрушительному воздействию весеннего пучения.

Для того чтобы минимизировать эти негативные факторы, под основание дома полагается подкладывать слои песка и щебня. Этот шаг при возведении плитного основания дома является обязательным.

Первым в вырытый котлован под плавающее основание кладут щебень. Этот материал в последующем будет служить своего рода прослойкой между влажным грунтом и плитой фундамента. Уложенный в котлован щебень предотвратит порчу бетона из-за капиллярного поднятия влаги, то есть будет действовать в качестве дренажа. Поверх слоя этого материала перед заливкой плавающего фундамента насыпают также песок. Такая подушка в последующем будет служить отличным амортизатором при весеннем пучении.

Замес раствора своими руками

Как уже упоминалось, для заливки монолитной плиты фундаментов небольших сооружений бетонную смесь владельцы загородных участков зачастую готовят самостоятельно

При проведении этой процедуры важно соблюдать определенный порядок действий

Выполнять замес бетонной смеси для плавающего основания здания опытные строители рекомендуют только в бетономешалке. В корыте с использованием лопаты слишком уж качественного раствора приготовить, к сожалению, будет нельзя. Бетон же, замешанный в бетономешалке, получается максимально однородным. А поэтому и сама опорная конструкция для дома в последующем из него выйдет очень прочной.

При использовании для приготовления раствора цемента марки М400, владельцы загородных участков обычно соблюдают пропорцию цемент/песок/щебень как 1/3/4. Песок перед применением для приготовления бетона при этом предварительно тщательно просеивают.

В бетономешалку сначала загружают сухие компоненты и хорошенько прокручивают их. Далее в 1-2 приема заливают воду. Количество последней при этом рассчитывают таким образом, чтобы готовый бетон не стекал с лопаты и при этом не рассыпался на куски после сжатия в руке.

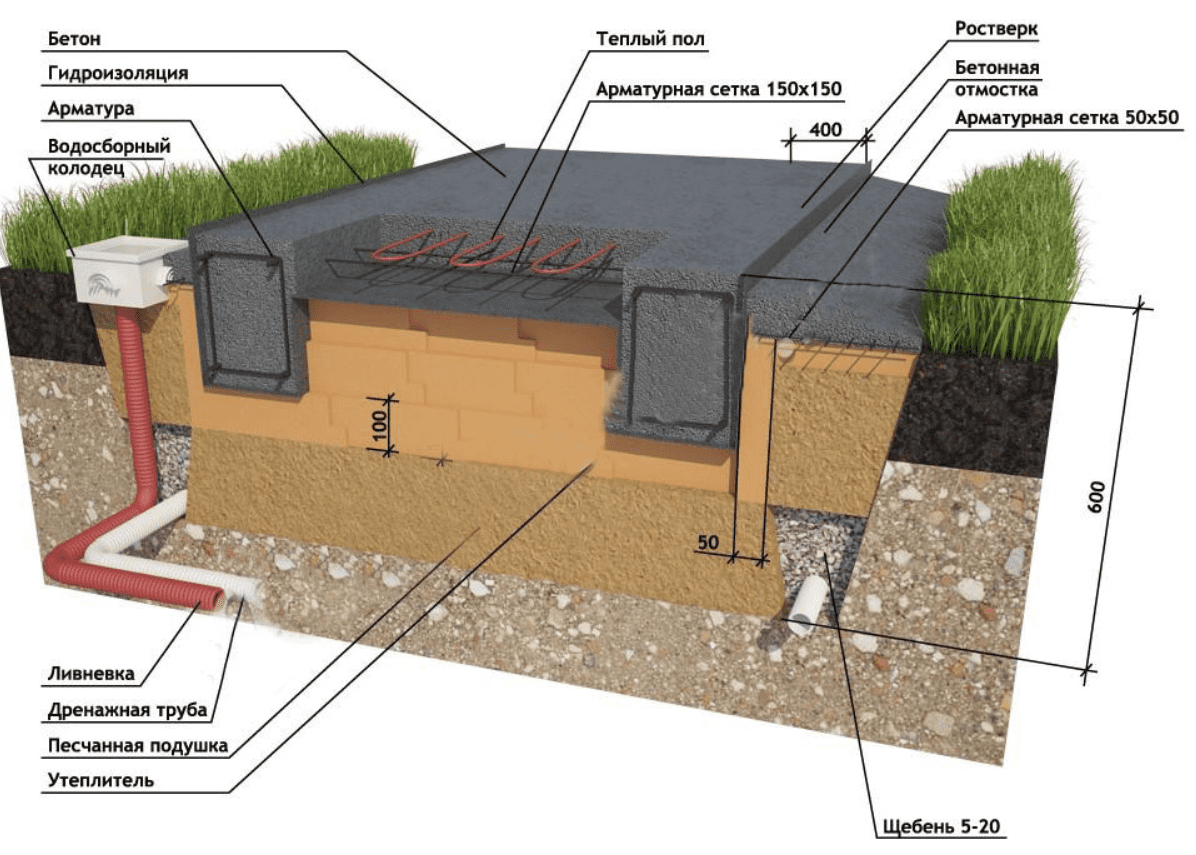

Конструкция монолитного плитного фундамента.

Данный вид фундамента представляет из себя так сказать “бутерброд” из следующих слоев.

В зависимости от будущей нагрузки выбирается толщина монолитной плиты фундамена. Для частного строительства применяется мелкозаглубленный с толщиной плиты 20-40 см. При болших нагрузках, например многоэтажных домов, применяются глубокие и достигают до полутра метров.

Какой должен быть бетон для монолитного плитного фундамента:

Морозоустойчивость не менее F200.
Марка – от М300 (В22,5) и выше.
Водонепроницаемость – не ниже W8.
Подвижность – «П-3».

Если подземные водные пласты находятся близко к поверхности и соответственно к будущему фундаменту, то при приготовлении бетона нужно использовать необходимые добавки, благодоря которым бетон становится сульфатостойким.

Процесс заливки монолитной плиты

Для сооружения монолитной плиты пользуются двумя типами заливки:

непрерывным;
частичным.

Оба варианта имеют свои плюсы и минусы, но на качество дальнейшей конструкции основания не влияют не критично. Поэтому можно выбрать наиболее подходящий способ для проведения заливки:

Подается бетон следующим образом:

бетономешалка, подъезжая вплотную к участку, который подготовлен для фундамента, начинает отгружать порциями раствор в жёлоб или прокачивать его через шланг (сегодня практически повсеместно используются бетононасосы);
при помощи желобов или штуцера бетонный раствор направляется на подготовленную площадь, после чего начинается послойное заполнение всего пространства опалубки;
каждый слой при этом варьируется от 30 до 50 см, который при помощи штыков или вибратора утрамбовывают, обеспечивая выход воздуха из структуры раствора. Лучшим приспособлением для удаления воздушного пространства является строительный вибратор бетона;
после того, как нужная толщина фундамента будет окончательно заполнена, следует дождаться его застывания. Затем можно приступать к разборке опалубки, а также начинать устройство гидроизоляции и теплоизоляции.

заготавливается раствор, при этом объём для одного приготовления должен быть рассчитан таким образом, чтобы весь раствор можно было переложить за полчаса. В ином случае раствор начнет застывать непосредственно в той емкости, в которой он был приготовлен.
объем бетонного раствора распределяется также, как и в первом случае, послойно, равномерно по дну котлована;
при помощи утрамбовки из раствора удаляется все воздушное пространство;
после этого сразу же залитый слой накрывают пленкой из полиэтилена, которая обеспечивает защиту от быстрого застывания бетона;
вновь производится подготовка следующей порции раствора, снимается пленка и следующая порция бетона равномерно распределяется поверх первого слоя. Процесс повторяется до момента достижения нужной толщины монолитной плиты.

Ньюансы, которые необходимо учесть при заливке

Кроме указанных выше процессов по заливке монолитной плиты, стоит учитывать общие рекомендации, которые позволят вам не совершить ошибок и не нарушить технологию:

Выбирая день, в который будут проводиться строительные работы, стоит заблаговременно поинтересоваться погодой, а именно температурным режимом. Низкие температуры не являются благоприятными для бетонирования. Если погода морозная, то раствор необходимо утеплять, поскольку промерзший бетон может утратить свою прочность и в дальнейшем рассыпаться.
При жаркой погоде раствор обязательно увлажняют перед началом процесса заливки. Этот прем позволяет предотвратить впитывание влаги из смеси в деревянную опалубку.
О качественно проведенном процессе уплотнения раствора свидетельствует слой цементного молочка, который начинает проступать на поверхности.
При необходимости прервать процесс заливки следует позаботиться о создании рабочих швов. Выглядят такие швы как плоский стык, который располагается между залитыми ранние слоями и новыми. Швы могут быть либо строго вертикальными, либо горизонтальными.
Продолжать процесс заливки бетона разрешено только до момента приобретения прочности конструкции 1 мПа. Проверить это можно при помощи вибромашинки, которая использовалась для уплотнения раствора. Если происходит разжижение залитой части фундамента во время обработки, то процесс бетонирования можно возобновлять.
Перед тем, как продолжать сооружение плитного фундамента, необходима промывка всех слоев и очистка от цементной пленки, которую легче всего проводить с помощью металлической щетки.

Разновидности монолитной плиты

Несмотря на то, что монолитный фундамент имеет специфический принцип строительства, одинаковый для всех вариантов обустройства, он имеет несколько конкретных разновидностей. Выделяются следующие основные виды фундаментных плит.

Рекомендуем: Как сделать ленточный фундамент для частного дома своими руками?

Классический тип

Это наиболее распространенная, типовая технология, когда железобетонная плита возводится на песчано-гравийной подушке. Утеплитель не является обязательным элементом. Бетонная плита имеет толщину в пределах 25-50 см.

Утепленная шведская конструкция

Данный фундамент имеет многослойную систему, но основное отличие заключается в наличии несъемной пенопропиленовой (пенопластовой) опалубки. Она служит прекрасным теплоизоляционным материалом.

В конструкции предусматриваются прокладки геотекстиля и технониколя, а также гидроизоляция. Сверху заливается теплый пол толщиной до 10 см. Шведская плита сложна в изготовлении, но хорошо сохраняет тепло в доме.

Русский вариант

Эта фундаментная плита характеризуется формированием ребер жесткости в месте установки несущей стены, а также на наиболее нагруженных участках. Ребра делаются при заливке бетона за счет соответствующей конструкции опалубки.

Они могут быть направлены вниз (заглублены в грунт) или вверх (имитируя ленточный фундамент). Такой фундамент ведет к увеличению расхода бетона, но при этом значительно улучшаются прочностные характеристики.

Выбор типа монолитного основания производится с учетом финансовых возможностей и конкретных условий. Шведскую плиту сделать своими руками очень сложно, а потому при наличии соответствующих средств приглашается специализированная компания. Этот тип фундамента скорее относится к элитному классу. Наиболее доступен классический вариант, который и применяется чаще всего.

Советуем почитать: Калькулятор расчета размеров и потребности в арматуре и бетоне плитного фундамента

Армирование

Толщина и схема размещения используемых металлических прутьев по аналогии с другими параметрами фундамента обосновываются расчетом.

В стандартном исполнении армированный каркас монолитной фундаментной плиты представляет собой две соединенные клетчатые сетки с частотой ячеек от 100 до 300 мм. Конструкция собирается из рифленых прутьев с классом стали AIII с сечением не менее 12 мм (меньший диаметр допустим только для вертикальных элементов каркаса) и укладывается с отступом от края и низа будущей плиты не менее 5 мм.

Для соединения поперечных и продольных элементов используется проволока или пластиковые хомуты.

Скреплять элементы с помощью сварки категорически не рекомендуется из-за требований к каркасам нагружаемых ж/б конструкций, погруженных в землю или контактирующих с грунтом (жесткие соединения быстрее разрушаются под весовыми и коррозийными нагрузками).

Ряды каркаса собираются из цельных элементов, располагаемых с равным интервалом. Исключение делается для участков плиты, в будущем воспринимающих нагрузку несущих стен, в ряде случаев усиливаемых двойным рядом прутьев.

Армирование плитного фундамента занимает много сил и времени, данные работы не рекомендуют проводить в одиночку.

Для обеспечения требуемого отступа в 5 мм под нижнюю сетку укладывается специальные пластиковые подставки.

Также на этапе армирования плиты учитывается необходимость заложения вертикальной арматуры для связки с каркасом колонн или несущих стен (актуально при планировании последующей заливки монолитных вертикальных конструкций здания).

В целях экономии при возведении не тяжелых домов из дерева и легких бетонов можно использовать схему устройства фундамента без сплошного армирования, применяя армирование арматурой только в местах несущих стен, по остальной плащади применяется металлическая сетка 10 на 10. Смотрите на этой схеме.
