Подключение точечных светильников

Что необходимо для установки

Из материала понадобятся следующие элементы: точечные светильники; лампы; провод питающий; клеммники или гильзы для соединения проводов; изоляционная термоусадка, изолента; выключатель.

Желательно подбирать светильники одного типа для каждого типа освещения. Соответственно к типу конструкции закупаются сами лампы необходимого количества

Важно строго проверять наличие светоотражающего слоя по конусу в основании цоколя для ламп накаливания и технические характеристики в соответствии с требованиями к светильнику

Для подвесных потолков используются лампы 40 Вт, более мощные будут значительно нагревать материал подвесного потолка и могут привести к порче конструкции или даже пожару. Галогеновые и светодиодные варианты осветительных элементов подбираются по мощности и спектру выдаваемого света.

Провод подбирается в зависимости от материала, из которого выполнен подвесной потолок. Так для гипсокартона, который является огнеупорным материалом, подойдет обычный двухжильный или трехжильный провод ВВГ-2(3)х1,5. Для таких материалов, как МДФ или пластик, необходимо подобрать пожаробезопасный вариант провода РКГМ.

Провод должен быть мягким, то есть каждая жила представлена множеством мелких жилок, объединенных под одной изоляцией. Для соединения проводов и подключения к ним светильников можно использовать специальные клеммники, которые продаются в любом хозяйственном магазине.

Однако болтовое соединение является обслуживаемым. Потребуется как минимум два раза в год проверять затяжку прижимных болтов. В ином случае в месте контакта клеммники и провода могут начать нагреваться и обугливаться. Более надежным и долговечным вариантом является фиксация с помощью медных или меднолуженных гильз.

Предохранить места соединения необходимо с помощью изоленты или же используя специальную термоусадочную трубку для изоляции питающих проводов.

Материалы для монтажа светильников

Перед тем, как начать монтаж светильников, проверьте на наличие:

Светильника с готовыми креплениями; Электрический привод; Лампы (важно, чтобы они соответствовали цоколю у светильника); Гильзы или клеммники для соединения проводов; Стандартная изолента; Выключатель для светильников. При покупке светильника в магазине выберите светильники одного типа

Например, вы знаете, что вам не хватит мощности главной люстры и придется докупить к ней еще несколько небольших точечных светильников: выберите варианты из одной коллекции. Так вы избежите разнобоя в дизайне и вам будет легче начать монтаж освещения

При покупке светильника в магазине выберите светильники одного типа. Например, вы знаете, что вам не хватит мощности главной люстры и придется докупить к ней еще несколько небольших точечных светильников: выберите варианты из одной коллекции. Так вы избежите разнобоя в дизайне и вам будет легче начать монтаж освещения.

Обязательно проверьте, есть ли светоотражающий слой по специальному конусу колбы у них. Уточните на их соответствие с техническими характеристиками светильников.

Мощность ламп не должна превышать 40 ватт. Если вы выберите такую мощность, то светильник не будет перегреваться и гипсокартон вокруг него останется в сохранности. А лучше для этой цели подходят светодиодные и галогеновые лампы: вам останется лишь подобрать их по мощности излучения.

Так же уделите внимание подбору провода, а лучше при покупке проконсультируйтесь по этому вопросу со специалистами. Если ваш потолок гипсокартонный, то отлично подходит 2-х жильные ВВГ-2х1.5. Не забудьте приобрести в специализированном магазине клеммники: за ними нужно будет следить и после завершения установки

Со временем они без обслуживания нагреваются, поэтому необходимо периодически подтягивать их болты

Не забудьте приобрести в специализированном магазине клеммники: за ними нужно будет следить и после завершения установки. Со временем они без обслуживания нагреваются, поэтому необходимо периодически подтягивать их болты.

Инструменты

Для монтажа потолочных светильников своими руками вам понадобятся следующие инструменты:

1. дрель;
2. распределительные коробы;
3. кабель выбранной длины;
4. отвёртка;
5. нож строительный;
6. пассатижи;
7. клеммники.

Некоторые из перечисленных инструментов обычно есть в каждом доме.

Инструменты для монтажа светильников

Как делать монтаж проводки в зависимости от поверхности?

Если принято решение самостоятельного монтажа, то учитывайте тип потолочной поверхности. От этого фактора зависит дальнейшая работа.

Как развести проводку под натяжной потолок с учетом материала? Варианты следующие:

1. Дерево

Если потолок выполнен из дерева, то основным «маскирующим» материалом выступают стальные трубы.

При выборе диаметра изделия ориентируйтесь на толщину применяемого жгута проводов (кабельной продукции). Если планируется применение нескольких кабелей, то протягивайте их через одну трубу (заблаговременно предусмотрите больший диаметр изделия).

Требования к распредкоробкам:

• исполнение IP 65;
• выполнение из металла;
• внутренние элементы коробки ограждены от прикосновения к ним кабельных жил.

Для этих целей используйте изолирующие материалы.

Монтаж выполняется по следующему алгоритму:

• делайте разметку пути, по которому будут идти провода (кабельная продукция);
• отмечайте места и монтируйте проходные и распределительные коробки;

отмеряйте трубы и нарезайте их, после чего фиксируйте изделия на потолке, объединяйте

• конструкцию с помощью сварки;
• любые изменения пути кабелей (подъемы, опускание, повороты) делайте под углом 90 градусов;
• стягивайте кабель с небольшими промежутками (чтобы не было провисания), после чего оставляйте на выходе 22-25 сантиметров (этой длины достаточно, чтобы зачистить и соединить провода);
• объединяйте жилы, которые сходятся в распределительные коробки под натяжным потолком;
• заземляйте проводку, после чего проверьте качество выполненных работ.

2. Металл

Если поверхность потолка выполнена из металла, то трубы для прокладки должны быть выполнены из электротехнического пластика. Преимущества материала – легкость монтажа, устойчивость к воспламенению, надежность.

Из этого же материала должны быть выполнены и коробки для объединения проводов. Если установка таких конструкций недопустима в помещении (по требованию нормативных документов), то применяйте трубы из стали.

Монтаж делайте следующим образом:

• размечайте путь, по которому будут проходить провода. Действуйте согласно нарисованной схемы (так будет проще делать ремонт проводки под натяжным потолком в будущем);
• размечайте и монтируйте распредкоробки;
• отмеряйте трубы и нарезайте их нужной длины, после чего фиксируйте их на потолке. По завершении работы склеивайте конструкцию;
• следите, чтобы все направления движения кабеля делались под углом 90 градусов. Используйте для этих целей гофру;
• протягивайте кабельную продукцию в закрепленных трубках с помощью стальной протяжки и
• выводите кабель на расстояние 22-25 сантиметров с каждой из сторон;
• спаивайте или сваривайте жилы в распредкоробках;
• проверяйте правильность монтажа.

3. Железобетонные конструкции

В старых домах (времен СССР) применялись железобетонные плиты, которые требуют к себе особого подхода. На современном этапе перекрытия готовятся в процессе строительства.

В них заблаговременно укладывается все необходимое для проводки – коробки, трубы и прочее. Но такая конструкция характерна для новых зданий. Что касается старых домов, то в них применяются стандартные плиты-перекрытия.

Если это ж/б плиты – ваш случай, то проводку стоит делать в специальных каналах.

Сложность в том, что внутри отверстий набивается грязь и песок, которые усложняют процесс протягивания кабельной продукции. Следовательно, перед выполнением работы убедитесь в возможности ее выполнения.

Преимущества и недостатки светодиодных светильников

Непрерывной рост стоимости электроэнергии вынуждает задуматься об экономии. Замена лампочек с нитью накаливания на светодиодные снижает затраты в 10 раз.

Есть и другие достоинства:

• компактность;
• отсутствие нагара;
• быстрое зажигание (без разогрева);
• длительный срок эксплуатации;
• низкая чувствительность к перепадам напряжения;
• простота монтажа;
• высокое качество (если покупать изделия популярного производителя);
• безвредность для окружающей среды.

У светодиодных светильников привлекательный внешний вид, но стоят они дороже всех остальных. Если приобретать дешевые изделия китайского производства, снижается качество свечения и срок эксплуатации.

К недостаткам можно отнести преувеличение некоторых достоинств:

• реальный срок службы не 10-11 лет, а 3-5 (с учетом деградации светодиодов);
• узкая направленность светового луча, требующая установки большого количества светильников;
• необходимость в дорогостоящих драйверах и системах охлаждения.

Расходы на реконструкцию систем освещения никак не компенсируются. Те, кто стали использовать светодиоды в жилых помещениях, утверждают, что к их свечению необходимо какое-то время привыкнуть.

Как развести проводку под точечные светильники в капитальном перекрытии

Сделать разводку под софиты в монолитном потолке можно двумя способами. В первом варианте прокладка проводов осуществляется непосредственно по поверхности перекрытия. Для надежного фиксирования провода к потолку используются монтажные клипсы, соответствующие диаметру провода. Они крепятся к плоскости с помощью дюбелей или шурупов.

Достоинством этого способа организации разводки под точечные светильники можно считать скорость и удобство монтажа. Недостаток – не всегда достаточно эстетичный вид, особенно при использовании гофрированной защиты проводки. Исправить это можно используя специальные короба для открытой проводки.

Второй способ разводки проводки под точечные светильники будет более трудоемким и требует применения перфоратора. В монолитном потолочном перекрытии с помощью специального инструмента прорезаются каналы в которых укладываются провода. После того как выполнена разводка под освещение, поверхность штукатурится и место пролегания проводов становится незаметно.

Последовательное и параллельное подключение двух и более источников света

Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.

Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.

При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.

Подключение лампы на один выключатель или на несколько

Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.

Интереснее является подключение так называемого проходного выключателя.

Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.

Усовершенствование освещения путём установки датчика движения

Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.

Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.

В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:

• проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
• автоматы питания освещения должны быть под замком;
• работы производить исправным инструментом.

Техника безопасной работы и «прозвон» кабелей

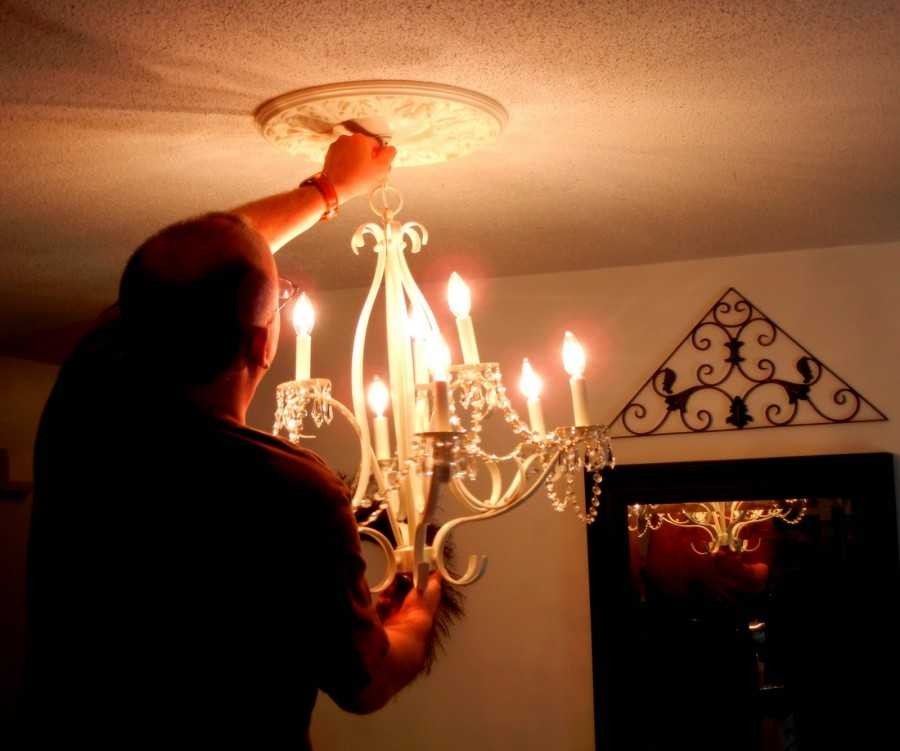

Основное требование безопасности, когда подключается потолочный осветительный прибор, заключается в полном отсутствии тока на всем участке электропроводной магистрали

Просто выключить свет не получится, поэтому важно полностью выключить в электрощитке автоматы.

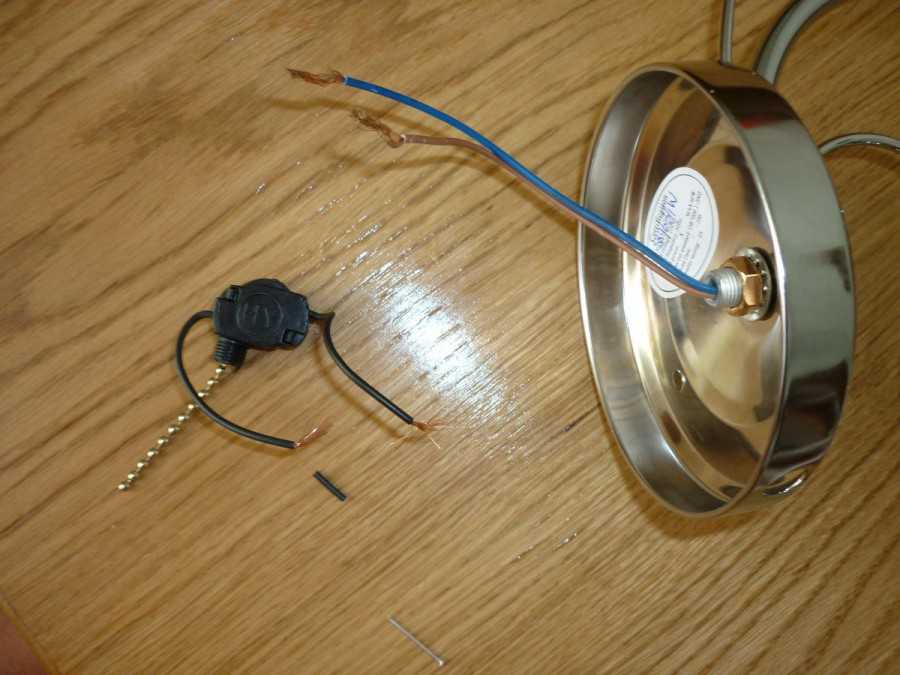

Чтобы правильно подключить светильник следует подготовить проводники для дальнейшего тестирования путем разделения их так, чтобы они не могли соприкасаться один с  другим.

Латинская маркировка кабелей следующая:

• L – фазный провод;
• N – нулевой проводник;
• PE – заземление. Данный проводок имеет желто-зеленый окрас.

Перед этим выключатель в щитке нужно перевести в режим «ВКЛ», затем поочередно отвертку присоединяют к оголенному концу проводник. Если при контакте на отвертке загорается индикатор, то это значит, что кабель находится под напряжением, соответственно это фаза.

По окончанию «прозвонки» каждый проводок следует маркировать каким-либо образом (с помощью цветного скотча). Затем электропитание вновь отключается.

Точечные светильники для гипсокартонных потолков разновидности и их особенности

Если точечные светильники рассматривать глобально, то разделить их можно всего-навсего на пару разновидностей – те, которые используются для обычного освещения в помещении, и так называемые декоративные осветительные приборы этого типа. Разница между ними заключается не только в характеристиках освещения, но и в декоративных качествах – в большинстве случаев декоративные точечные светильники имеют небольшой, отступающий от уровня потолка стеклянный плафон. Этот своеобразный декор не только создает красивую форму осветительного прибора, но и создает своеобразную игру света и тени на потолке. К примеру, таким способом на потолке может быть высвечена шестиконечная звезда Давида или мальтийский крест, или еще что-либо подобное. В принципе, декоративные осветительные приборы данного типа могут создавать и другие световые эффекты – некоторые из них могут даже переливаться всеми цветами радуги наподобие светодиодной ленты RGB.

Если смотреть более мелкие разновидности осветительных приборов данного типа, то классифицировать их можно по следующим признакам.

1. Тип источника света. Ни для кого не секрет, что в этом отношении светильники данного типа делятся на два типа – универсальные, которые могут быть оборудованы практически любой лампой, имеющей соответствующий тип цоколя, и светодиодные точечные светильники для гипсокартонных потолков. Недостатком последних является отсутствие возможности заменить источник света – в этом отношении их можно назвать одноразовыми. Сгорели – и все. Либо производить сложную операцию по удалению сгоревшего диода и его замены новым, либо просто выбрасывать изделие на свалку. Универсальные точечные светильники могут отличаться друг от друга типом цоколя, например, Е14, Е27, G4 (это самые распространенные). Первый имеет маленький узкий резьбовой цоколь, второй большой резьбовой цоколь, а третий – это лампочки с двумя штырьками.
2. Количество источников света. Существуют одинарные, двойные точечные светильники для гипсокартонных потолков и даже тройные. Здесь принцип простой – двойной осветительный прибор, как правило, мощнее одинарного. По большому счету, это банальная спарка двух или более одинарных светильников на одной декоративной планке.
3. Способ установки. Наиболее часто для установки в гипсокартонный потолок используют врезные, или, как их еще называют, встраиваемые светильники для гипсокартонных потолков – для их установки в гипсе прорезается круглое или прямоугольное отверстие. Именно этот тип осветительных приборов, можно сказать, вообще не ворует пространства в низких помещениях. Другой вариант точечных светильников монтируется в накладку – по принципу любого бра или легковесной люстры с использованием кронштейна. Их недостаток заключается в том, что между плоскостью осветительного прибора и потолком образуется пространство – расстояние, которое в некотором роде портит внешний вид потолка.
4. Форма. Под этим понятием можно понимать два момента – форма посадочного отверстия и форма декоративной накладки. В первом случае речь идет либо о круглом посадочном отверстии, либо о квадратном – по большому счету, на этот момент можно вообще не обращать внимания. От него, как говорится, не холодно не жарко. А второй момент (размер декоративной накладки) следует выбирать исходя из личных предпочтений и дизайна потолка. К примеру, на потолок с плавными изгибами квадратные светильники лучше не устанавливать. Кстати, декоративные накладки могут иметь не только форму круга или квадрата – в продаже можно найти и овальные осветительные приборы этого типа, и прямоугольные, и треугольные, и даже в виде звездочек.
5. Возможность направлять световой поток в ту или иную сторону. Светильники, которые позволяют регулировать направление светового потока, называются спотами – их разновидностей достаточно много, но среди тех, которые применяются для установки на подвесной потолок, можно выделит всего парочку. Врезные и накладные – первые имеют меньший угол поворота, а вторые, оборудованные специальным шарниром, могут поворачиваться на все 360 градусов.

Отдельно следует сказать про размеры, которыми точечные светильники для гипсокартонных потолков также могут отличаться друг от друга. Их размерный диапазон весьма широкий – существуют светильники под посадочное отверстие диаметром 30мм, 40мм, 50мм и даже 150мм и 200мм. То же самое можно сказать и о прямоугольных осветительных приборах и прочих их аналогах.

Нюансы подключения

Как подключить светодиодный светильник к 220В, не нарушая правила безопасности? Особенно важен этот вопрос для неспециалиста.

Перед началом монтажа обязательно отключается электропитание. Напряжение драйвера должно соответствовать напряжению светильника. Провода следует подключать строго по схеме, нельзя использовать для создания соединений хомуты или скотч. Сечение проводов должно соответствовать указанному на корпусе светильника. Запрещено устанавливать светильники лампочки, по номиналу не соответствующие требованиям производителя.

Хотя подключение светодиодных светильников на первый взгляд простое дело, не стоит начинать эту работу при полном отсутствии опыта или необходимого инструмента. От качества монтажа зависит не только срок службы светодиодных осветительных приборов, но и безопасность проводки.

Разметка

При использовании нивелира, сначала все метки можно сделать внизу, а затем лазером перенести эти точки непосредственно на потолок.

При разметке на полу удобно работать не рулеткой, а заранее изготовленным шаблоном. Например, отрезком плинтуса или пластикового кабель канала, отрезанного определенной длины, соответствующей расстоянию между светоточками.

Чтобы не портить покрытие пола, воспользуйтесь бумажным скотчем.

После натяжки полотна, благодаря отметкам на поверхности пола, будет очень легко перенести все эти места крепежа на уже готовый потолок.

Главное соблюдайте минимальное расстояние от края отверстия в полотне ПВХ пленки и багетом.

Оно должно быть не менее 2,5-3см.

На что обратить внимание перед началом работ

Нужно отметить, что большинство подвесных потолков делают из тех материалов, которые горят.

Можно перечислить следующие виды поверхностей, имеющих этот недостаток:

• панели из пластика;
• полотна, которые нужны для создания натяжных потолков;
• панели, для производства которых использовалась МДФ.

Именно поэтому не стоит забывать о противопожарной безопасности. Выполняя монтаж проводов, смотрите за тем, чтобы они были надежно соединены.

Цены на потолочные панели

потолочные панели

Виды точечных светильников

Используйте жаростойкие провода, которые не горят. Это особенно актуально, если вы устанавливаете не светодиодные, а галогенные или обычные лампы накаливания. Дело в том, что они сильно нагревают пространство вокруг себя. Провода должны быть устойчивыми к тепловому воздействию. Если вы выберите продукцию, которая не соответствует озвученным выше требованиям, изоляция может быть разрушена. Это часто приводит к короткому замыканию и пожару.

Как выбрать провод

Промышленные предприятия поставляют на рынок провода разных марок, но вы должны найти те изделия, которые строго соответствуют требованиям безопасности.

Покупайте провод со следующими характеристиками:

• устойчивость к высоким температурам;
• негорючесть.

Хорошо себя зарекомендовал провод РКГМ, эта марка востребована среди специалистов. Провод медный, жаростойкий. Изделие имеет два слоя изоляции. Провод не горит, он устойчив к жару. Наружный слой изоляции представлен лакированной обмоткой из стекловолокна, а для изготовления внутреннего была использована кремнийорганическая резина. Это позволило придать внутреннему слою изоляции особую прочность.

Провод РКГМ

Такой провод можно использовать при установке светильников в сауне или бане, поскольку изделие отлично себя показало при температурах от – 60 до +180 градусов Цельсия.

Крепление установочной платформы к основному потолку

Что нам для этого нужно:

• перфоратор с буром d=6 мм
• дюбель и саморез
• молоток
• шуруповерт с битой

   В точках крепления площадок бурятся отверстия под дюбель. Если перекрытие деревянное, то бурить не надо, а можно смело крутить саморезы так. Пробуренные отверстия будут центрами наших светильников. Для закрепления рекомендуем использовать дюбеля и саморезы длиной 51 мм. Такая длина шурупов позволит надежно зафиксировать площадку.

   Для монтажа кабеля к потолку используется тот же самый подвес. Такой способ позволяет надежно прижать кабель, и он в дальнейшем не упадет на полотно. Все светильники подключаются в цепь строго параллельно, через клеммные колодки требуемой мощности. В большинстве случаев достаточно клеммников номиналом 3-5 А. Такие колодки способны выдерживать мощность 660-1100 Вт соответственно.

   К вопросу о том какой кабель применять для монтажа проводки под светильники? Обще принятым считается стандарт в 1,5 мм2 для медного жесткого провода. Такой кабель способен выдерживать большой ток. Но в большинстве случаев все же применяют кабель марки ШВВП 2*0,75. Он значительно экономней и более прост в монтаже, способен выдерживать мощность до 1000 Вт. Применять такой кабель допустимо при количестве светильников до 20 штук.

   При монтаже светильников в домах с деревянным потолком крайне желательно применять дополнительную противопожарную защиту. Такой защитой будет использование в монтаже гофры или же не горючего кабеля марки ВВГ.

Важные характеристики при выборе провода

Нужно учитывать количество жил. В домах, где смонтирован заземляющий контур, используют 3-жильный, а где нет — 2-жильный. Чаще всего проводят реконструкцию проводки при ее замене в старых домах. Использовать там дорогостоящий материал нет смысла

Обращают внимание на тип жил кабеля, которые могут состоять из 1 проводника или нескольких скрученных проволочек

Имея большее сопротивление, провод нагревается, и при повышении нагрузки изоляция плавится или воспламеняется. Поэтому применяют гибкий кабель с негорючим покрытием.

Правильный выбор сечения проводника кабеля

Определение максимального тока

Из суммарной мощности (Р) легко получить значение для общего тока:I = Р/220 или более точно из формулы

для однофазной цепи:P = U * I * cos(φ);

для трехфазной цепи:P = √3 * U * I * cos(φ), где:

U= 220 или 380 В;

Коэффициент запаса или коэффициент мощности: cos(φ) = 1 принимается значение для бытовых приборов. Но рекомендованное точное значение для расчета линий подачи тока к мощным электрическим приборам cos(φ) = 1,3.
