Как расположить светильники на натяжном потолке

Светодиодные лампы

Устанавливать светодиодные лампочки в натяжной потолок специалисты рекомендуют в тех помещениях, которые не могут похвастаться большой площадью. Они хорошо смотрятся в интерьере любой комнаты, кухни или ванной. Популярность объясняется их многочисленными преимуществами: минимальным потреблением электроэнергии, долговечностью, простотой монтажа и обслуживания, высоким качеством. Встраиваемые светодиоды легко устанавливаются в натяжном потолке, отличаются аккуратностью и малозаметностью. Плюс к этому, стабильное и ровное освещение дает возможность создать идеальные условия, как для выполнения различной работы, так и для отдыха.

Достоинства светодиодных ламп:

• длительный срок службы – более 100 тысяч часов непрерывной работы, что в сотню раз больше, чем время эксплуатации обычных ламп накаливания;
• естественный спектр освещения;
• возможность регулирования контрастности и направления света, большая четкость освещаемого участка; с их помощью можно освещать именно ту область помещения, которую нужно;
• светодиодные лампочки для натяжных потолков отличаются экономностью. потребляют на 70% меньше электроэнергии. Также экономия заключается в отсутствии больших расходов, связанных с заменой ламп. Поскольку они долго служат, частые замены их не требуются.

Что касается недостатков светодиодных лампочек, то к ним можно отнести разве что немалое выделение тепла и довольно высокую стоимость.

Натяжные потолки с лампочками имеют свои особенности

Прежде всего, следует уделить внимание их мощности. Так, лампы накаливания должны иметь данный параметр не более 40-60 Вт, а галогенных лампочек — составлять 30-35 Вт. Использование более мощных источников света приводит к тому, что корпус светильников сильно нагревается, а это не самым лучшим образом влияет на натяжной потолок

Использование более мощных источников света приводит к тому, что корпус светильников сильно нагревается, а это не самым лучшим образом влияет на натяжной потолок.

При установке осветительных приборов на уровне потолочной конструкции, в месте будущего ставят держак, который прикрепляют к потолку. Особенности конструкции закладных держателей зависят от размеров и типов лампочек.

В настоящее время выбор не ограничен одними лампами накаливания. Возможность использования нескольких типов светильников позволяет экспериментировать с освещением, подчеркивая красоту не только потолка, но и всего интерьера помещения.

Натяжной поток – это не только прекрасная ровная поверхность, привлекательный внешний вид и удобная для ухода поверхность. Это еще прекрасная возможность воспользоваться встроенным освещением! Поэтому выбор светильников для натяжного потолка должен быть сделать со знанием всех тонкостей этого дела. Позвольте себе пофантазировать, какое потолочное освещение Вы хотели бы увидеть в своем потолке, а дальше останется только найти идеальные материалы для воплощения идеи в жизнь.

Схема электропроводки над натяжным потолком для точечных светильников

Обычно практикуются две схемы включения точечных светильников и, соответственно, два вида разводки — параллельная и звезда. Параллельная схема разводки электропроводки над натяжным потолком также именуется шлейфом и предусматривает параллельную стыковку всех светильников, с соединениями проводников в самом светильнике или рядом с ним.

Схема «звезда» представляет собой соединение проводников в одной точке, а прокладку до каждого светильника выполняют отдельным кабелем.

Выбор схемы включения электропроводки по идее должен базироваться на удобстве разводки и обслуживании всей схемы. Но при работе с точечными светильниками есть своя особенность – разное рабочее напряжение будущих светильников – 12 В или 220 В. Как известно, по закону Ома, при одинаковой мощности, напряжение и ток обратно пропорциональны. Говоря простым языком, маленький ток и большое напряжение в одном случае или большой ток и маленькое напряжение в другом.

Выбор провода для электропроводки над натяжным потолком

Перед тем, как покупать кабель для электропроводки за натяжным потолком нужно рассчитать нужное сечение проводников, которое напрямую зависит от количества и мощности устанавливаемых светильников. Например, мы планируем в одной комнате установить натяжной потолок с люстрой и подсветкой по периметру из восьми светильников. Обычно точечный встраиваемый светильник на натяжных потолках имеет мощность 35-50 Вт. Значит, суммарная максимально возможная мощность схемы из восьми светильников равна 400 Ватт.

Рассмотрим параллельную схему включения электропроводки. Если будут использоваться лампы под напряжение 220 В, то получим суммарный ток 400 Ватт/220В =1,8181 А. Значит, сечение провода для такой гирлянды должно быть примерно в 10 раз меньше – не менее 0,1818 кв. мм. При использовании 12-ти вольтовых ламп – получаем ток 400 Ватт/12В = 33,3333 А и соответственно сечение 3,33 кв. мм!

Но никто не прокладывает такой мощный кабель, обычно для осветительной проводки используют провод сечением 1,5 мм. Длительно допустимый ток из ПУЭ для медного проводника сечением 1,5 мм2 — 19А. Чтобы исправить положение нужно тонким кабелем доставить 220 В от осветительной коробки под потолок до трансформатора или, лучше, двух трансформаторов. А уже от каждого трансформатора толстым проводом по потолку соединять 12-ти вольтовые светильники. Также можно выполнить разводку под рабочее напряжение 220 В и малый ток, а на каждый светильник установить свой маломощный мини-трансформатор.

Рассмотрим схему соединения «звездой» в два этапа: от монтажной коробки до места соединения в «звезду», и от места соединения до каждого светильника.

Для напряжение 220В участок «коробка-звезда» имеет ток 400 Вт/ 220 В = 1,8181 А. Участок каждого из восьми светильников «звезда-светильник» работает при токе 50Вт / 220В = 0,2273 А. По результатам расчёта, на основе участка с максимальным током, сечение проводов должно быть более 0,18 кв. мм. Из стандартного ряда выпускаемых кабелей, двойным запасом, теоретически подходит провод сечением 0,5…0,75 кв. мм.

Для напряжения 12В участок «коробка-звезда» ток 400Вт / 12В = 33,33. Участок «звезда-светильник» работает при токе 50Вт / 12В = 4,1667 А, что как раз равно восьмой части общего тока. Для восьми участков «звезда-светильник» подойдёт кабель сечением не менее 0,5 кв.мм. Но что делать с участком «коробка-звезда»? Строго говоря, в осветительной коробке присутствует напряжение 220В. Лишь после трансформатора мы имеем дело с 12В и мощным током. Решение находится на поверхности: довести тонким проводом 220В от коробки до трансформатора под потолком, а после него, из места соединения, разводить 12В толстыми проводами до каждого светильника. А можно, аналогично параллельному соединению, всё развести тонким проводом под 220В, а уже на каждый светильник установить мини-трансформатор или использовать светильник со встроенным трансформатором.

Из всего вышесказанного следует однозначный вывод. Перед тем как браться за разводку электропроводки над натяжным потолком, необходимо точно знать какие светильники будут использованы. Рассмотренный случай несколько гипертрофирован и служит иллюстрацией проблемы, с которой можно столкнуться при проектировании электропроводки для точечных светильников.

Для осветительной электропроводки в подавляющем большинстве случаев используется кабель с сечением жил 1,5 кв. мм типа ВВГнг или многожильный провод суммарным сечением 0,75 кв. мм. типа ПВС. Если вы располагаете этими двумя инструментами, то сможете оценить токовую загрузку схемы и определить место, где нужно поставить один или несколько трансформаторов.

Встроенные светильники: плюсы и минусы

Подобным осветительным прибора характерно расположение источника света, который установлен в плоскости полотна. Тем самым можно добиться эффекта визуального отсутствия осветительных приборов в пространстве помещения.

При всем разнообразии конструкций встроенных светильников, их можно разделить на несколько основных групп:

• светильники на лампах накаливания;
• люминесцентные, в т.ч. в энергосберегающем исполнении;
• галогенные светильники;
• светодиодные.

Традиционные лампы накаливания нашли применение и в новейших дизайнерских решениях, включая и натяжные потолки.

Чаще всего совместно с такими потолками применяются осветительные приборы, в основе которых лежат распространенные зеркальные лампы стандарта миньон (E-14).

Чтобы добиться приемлемого уровня освещения комнаты, принято устанавливать один светильник мощностью 40-60 Вт на 2-3 квадратных метра натяжного потолка.

Преимущества у ламп накаливания в качестве источника света следующие:

• очень низкая стоимость;
• простота замены;
• несложная схемотехника подключения.

Вместе с тем, лампам накаливания присущи и некоторые недостатки:

• дешевые лампы иногда имеют крайне малый ресурс;
• особенности конструкции могут давать сильный засвет потолка как изнутри, так и поверх;
• из-за значительных габаритов арматуры натяжной потолок приходится опускать как минимум на 8-12 см.
• максимальная мощность, которая не должна превышать 40 Вт. Тепловыделение ламп мощностью 60 Вт способны выдержать далеко не все разновидности натяжных потолков.

Люминесцентные энергосберегающие лампы более интересны для встраивания в натяжные потолки. К числу достоинств подобных светильников можно отнести следующее:

• при их использовании поверхность натяжного потолка практически не нагревается. Достигается это тем, что уровень их тепловыделения в 4-5 раз ниже в сравнении с лампами накаливания;
• данные лампы соответствуют всем европейским стандартам, т.ч. по степени безопасности и специфике арматуры;
• гораздо больший срок службы, чем у ламп накаливания;
• благодаря высоте арматуры в 2 см не требуют дополнительного опускания потолка, поскольку ее хватает для свободного размещения с использованием стандартного багета шириной 2 см 7 мм;
• отсутствие засветки потолка изнутри
• наличие в ассортименте ламп двух цветовых температур (холодные белые и теплые желтые).

Однако у энергосберегающих ламп имеются и несколько недостатков:

• сравнительно высокая стоимость ламп;
• не столь широкий ассортимент, как источников света других видов;
• процесс зажигания иногда требует некоторого времени;
• выключатели света нельзя оснастить удобной светодиодной подсветкой;
• скудный выбор внешней отделки, представленной лишь глянцевым и матовым белым цветом, хромом нескольких видов и приевшимся золотом.

Галогенные лампы для точечных светильников – еще один распространенный тип источников света, применяемых в технологии натяжных потолков.

В сравнении с прочими лампами, данному виду характерны следующие достоинства:

• они дают яркий свет, который вполне возможно использовать для создания множества любопытных световых эффектов;
• по сравнению с люминисцентными и лампами накаливания имеют больший срок службы;
• на их основе можно обустроить косую подсветку отдельных зон помещения;
• мгновенное включение на полную мощность;
• разнообразие ассортимента, включающего не только различные цветовые варианты, но и модели экзотических форм.

Из минусов галогенных ламп отмечается такое, как:

• требуют как минимум 7 см пространства за натяжным потолком;
• из-за специфики создаваемого потока на 1 кв.м. потолка придется размещать хотя бы 1 светильник;
• цветовая температура лишь одна: теплая, желтый свет.

Кроме того, галогенным, как и остальными видам встраиваемых в потолок точечных светильников, присуща неприятная особенность: они могут засвечивать пространство поверх натяжного потолка.

А это способно свести на нет все усилия по созданию интерьеров, в которых предусмотрено лишь точечное освещение.

Если же дополнительно будет светиться еще и вся поверхность потолка, то все впечатление от интерьера может быть смазано.

Параллельное подключение — схема

Приборы освещения с параллельным подключением светят с одинаковой интенсивностью, но монтаж предполагает использование большего количества проводов. Несмотря на это, монтаж точечных светильников с параллельным подключением пользуется популярностью. Такой способ позволяет устанавливать неограниченное количество приборов освещения, включая светодиодные лампы, главное, взять негорючий кабель ВВГ нг. Форма кабеля может быть круглой или плоской, но он обязательно должен быть негорючим. Особенно это относится к установке светильников на деревянных потолочных перекрытиях.

Параллельное подключение осуществляется двумя способами:

• Лучевое соединение.
• Шлейфное соединение.

В первом случае решение вопроса, как соединить светильники на потолке, предполагает  подведение к каждому точечному прибору освещения своего куска провода. Использование такого варианта требует большого расхода кабеля, однако при выходе из строя одного светильника вся цепь работает без перебоев. Разводка кабеля по потолку должна выглядеть следующим образом: от распределительной коробки до центра комнаты тянется кабель и фиксируется в этом месте. К светильникам провода идут из одной центральной точки. Наличие большого количества проводов, сходящихся в одном месте, требует надежной фиксации. Одножильные провода можно скрутить, а место скрутки обжать пассатижами и запаять.

Крепление потолочных светильников получается прочным, надежным, но не разъемным. Более простой способ подразумевает использование разъемов с определенным количеством входов, к которым подключаются провода. Кроме того существуют специальные приспособления – клеммники, они стоят дороже, но провода в этом случае задача, как подключить споты на потолке, решается быстро, легко и прочно. Можно воспользоваться клеммными колодками с винтовым соединением, они также обеспечивают надежное подключение, но для подачи напряжения на все провода необходимо установить дополнительно перемычки на задействованные клеммы.

Во втором случае к каждому светильнику попеременно подается и выходит по два провода. Схема подключения точечных светильников на потолке выглядит следующим образом: от распределительной коробки идет кабель на первый прибор освещения. К выходу этого же прибора подключается второй кабель и протягивается до следующего светильника. С остальными приборами выполняются аналогичные действия.

Лампы, которые можно установить за полотном

Как вариант, можно использовать дюралайт и неоновую подсветку. Эти виды освещения могут менять свой цвет, что позволит создать подходящую атмосферу для любого мероприятия в вашем доме. Подчеркнуть преимущества их использования сможет многоуровневый потолок. В дюралайте лучше всего будут смотреться и работать светодиоды, так как они не будут перегреваться и сильно влиять на температуру потолка.

Чтобы создать на потолке подсветку из этих материалов, необходимо установить два слоя полотна на некотором расстоянии друг от друга. Второй слой должен быть полупрозрачным, в нём также можно сделать отверстия для имитации звёздного неба. От плёнки до светодиодов расстояние должно быть не менее 2 мм. Тогда вы сможете мягким светом нарисовать красивый узор или замысловатую фигуру и украсить свою комнату.

Светильники и люстры можно установить прямо в полость полотна (прочитайте: «Как подобрать люстру к натяжному потолку»). Но в таком случае отверстие необходимо оклеить усилительным кольцом. Эту процедуру необходимо делать, даже если светильник опущен ниже потолка. Прежде всего, укрепление данного отверстия необходимо для предотвращения провисания потолка, хотя это спасёт и от других проблем, к примеру, разрывов. Всю необходимую электропроводку обязательно проведите до того, как начнёте устанавливать полотна потолка.

Экономичные светодиодные светильники

Важнейшим достоинством светодиодных светильников является чрезвычайно большое разнообразие моделей, отличающихся как создаваемым потоком света, так и дизайнерскими особенностями внешнего вида.

Подобрать светильники не представляется сложным, даже если они требуются для совершенно нестандартного интерьера.

При этом важно, что со светодиодными лампами лампами для натяжных потолков выпускается как великое множество встраиваемых моделей светильников, так и огромное количество наружных моделей. Первые из них примечательны способностью создавать направленный световой поток, при помощи которого несложно организовать самые фантастические и завораживающие эффекты

Первые из них примечательны способностью создавать направленный световой поток, при помощи которого несложно организовать самые фантастические и завораживающие эффекты.

Но и наружные модели не менее интересны, особенно с учетом их весьма скромных габаритов, позволяющих располагать источник света в самых неожиданных местах.

Для натяжных потолков предпочтительнее использовать наружные модели светильников. Это позволит сохранить прочность потолочного полотна, на которое в этом случае не будет воздействовать исходящее от светильника тепло. Дополнительное преимущество – куда большее разнообразие стилей оформления.

Еще один вариант применения светодиодных источников света в интерьерах с натяжными потолками – оформление светодиодными лентами. Аналогов с прочими источниками света не существует, поэтому оформленный подобным образом интерьер всегда будет выглядеть оригинально и свежо.

Чаще всего светодиодные ленты крепятся под потолком по периметру комнаты, создавая мягкое освещение по стенам.

Наилучших же зрительных эффектов и оптимального освещения можно добиться, если в одной композиции комбинировать LED-светильники различных типов.

К неоспоримым преимуществам светодиодного освещения относят:

• огромное разнообразие видов, стилей и форм светильников;
• исключительно малое потребление электроэнергии;
• рекордный, в сравнении с прочими источниками света, срок службы, который может достигать 50000 часов и более;
• спектр излучения не оказывает раздражающего действия;
• из-за отсутствия мерцания светодиодное освещение воспринимается умиротворяющим;
• относительно малая стоимость. При этом по мере развития и совершенствования производства LED-источников света их цена непрерывно уменьшается.

Учитывая длительный срок службы, продумывать размещение светодиодных светильников стоит как можно более тщательно. Изменение конфигурации в некоторых случаях невозможно.

Кроме того, LED-светильники выпускаются с самым разнообразным цветом свечения и цветовой температуры. При их комбинации можно получить удивительные зрительные эффекты, которые невозможно создать ни лампами накаливания, ни люминесцентными источниками света.

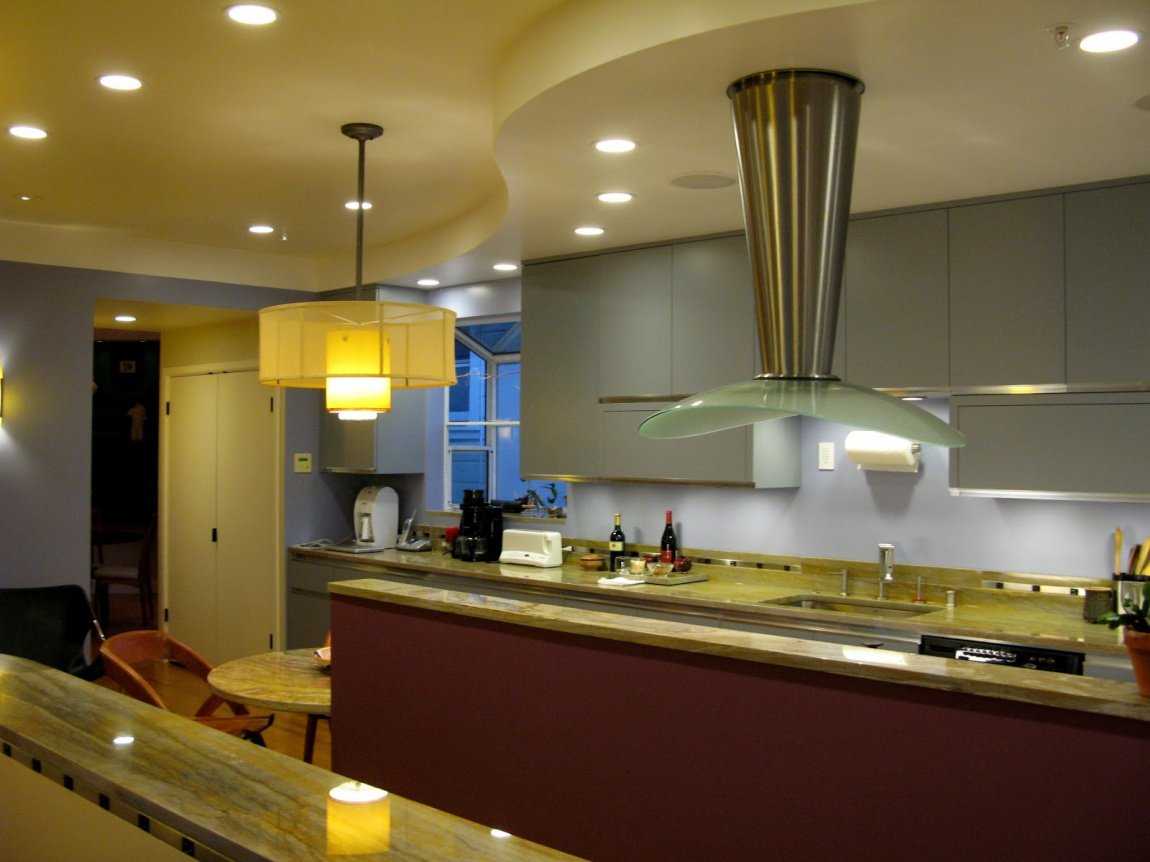

Комбинация с люстрой

Точечные светильники могут использоваться как отдельно, так и вместе с центральной люстрой и другими потолочными источниками света. Например, в гостиной нередко используется такое сочетание: в центре люстра, а по периметру – встроенные светильники. Включаться они могут по отдельности или вместе. Таким образом создается яркое или приглушенное освещение, а также освещаются самые темные уголки помещения.

Люстра может находиться не в центре – например, если речь идет о квартире-студии, кухне-гостиной и других комнатах со смешанными функциями. В таких случаях люстре не обязательно находиться в центре – она может быть смещена в сторону определенной функциональной зоны, а встроенные светильники освещать другую часть.

Основные требования к лампочкам и осветительным приборам

Из-за особенностей ПВХ-пленки, которая используется в качестве полотна для натяжных потолков, к осветительным приборам предъявляются определенные требования:

• светильник не должен нагреваться выше 60°С — высокие температуры приводят к деформации полотна;
• на корпусе прибора отсутствуют острые углы и прочие выступы, способные повредить ПВХ-пленку;
• лампы для встраиваемых светильников должны быть оснащены отражателем, чтобы свет не распространялся в запотолочное пространство.

Всю проводку рекомендуется прокладывать в гофрированных пластиковых трубах, которые защищают от попадания искр на полотно в случае короткого замыкания. При установке светильников обязательно используются термокольца, предохраняющие ПВХ-пленку от деформации и перегрева.

Выбирая освещение натяжного потолка, обращают внимание не только на плафон, но и на виды лампы. Они бывают четырех типов:. При покупке осветительного прибора обращают внимание на модель цоколя

Сейчас наиболее распространены:

При покупке осветительного прибора обращают внимание на модель цоколя. Сейчас наиболее распространены:

• G5.3 под галогеновые и led-устройства;
• GX53 для светодиодных и энергосберегающих приборов.

Led-лампы с патроном GX53 наиболее выгодны, поскольку изготовлены по усовершенствованным технологиям. Но в их конструкции должна быть решетка охлаждения, которая выполняется из металла или композитных материалов, и продлевает срок службы прибора.

Расчет необходимого количества светильников

Традиционно для этого использовалась мощность (измеряется во всем известных ваттах). Однако сейчас существуют не только лампы накаливания, но и другие виды. А для них потребление электроэнергии значительно отличается.

Интенсивность светового потока измеряется в люменах (Лм). Параметр может совпадать у лампочек разной мощности, но работающим по отличным друг от друга принципам. От него зависит освещённость поверхности: это интенсивность потока на квадратный метр площади (обозначается Лк, или люкс).

Существуют нормативы для помещений разного назначения (жилых, общественных и коммерческих). В квартирах действуют следующие нормы:

• в кабинете должно быть 300 Лк;
• в детской — 200 Лк;
• в других жилых комнатах и на кухне — 150 Лк;
• в санузлах, коридорах и прихожих — 50 Лк.

Зная эти требования, можно рассчитать оптимальное количество светильников, которого будет достаточно для полноценного и комфортного использования:

1. Сначала определяют общую интенсивность потока по формуле, умножив освещённость по нормативу на площадь. Например, для кухни в 10 квадратных метров: 10 м² х 150 Лк = 1500 Лм.
2. Полученный результат делят на световой поток от одного источника (как правило, указывается на упаковке). В нашем случае: 1500 Лм / 400 Лм = 3,75. То есть понадобятся 4 лампы.

Как подобрать цветовую температуру ламп к интерьеру

Искусственное и естественное освещение имеет оттенок, который называют цветовой температурой, измеряемой в Кельвинах (К). Утренний и вечерний свет — теплый (2700-3000 К). Зимой в пасмурную погоду тон холодный (5000-6500 К), дневной — нейтральный (4000-4100 К).

Цветовая температура влияет на настроение людей и подбирается в зависимости от назначения помещения. Так, в рабочем кабинете, ванной, гардеробной можно установить бодрящий холодный свет. Для спальни и детской больше подходит расслабляющее теплое освещение.

Учитывают и дизайн интерьера. Светильники с диапазоном 2700-3000 К делают насыщенными цвета с теплым компонентом. Холодные, наоборот, темнеют и воспринимаются иначе, например, синий выглядит черным.

Такая подсветка подходит для небольших комнат, где много древесины и текстиля. Эти материалы чаще встречаются в стилях: эко, модерн, деревенский и классический.

Диапазон выше 5000 К делает более насыщенными цвета синего спектра — серый, голубой. Теплые оттенки теряют яркость, желтый кажется зеленоватым.

Холодное освещение больше подходит для больших комнат, наполняя их «воздухом», и уместно в простых интерьерах, где много геометрии и контраста. Это присуще стилям минимализм, футуризм и хай-тек.

Если недостаточно опыта в подборе освещения для натяжных потолков, то лучше остановиться на лампочках с показателем 4000 К. У нейтрального освещения есть ряд преимуществ:

• не искажается цвет отделки;
• почти незаметно влияние на настроение;
• компромиссный вариант для зон работы и отдыха.

У дизайнеров существует и такое правило: все лампочки в комнате должны быть либо теплой, либо холодной цветовой температуры для однородности среды. Но допустимо сделать исключение для акцентной подсветки, если необходимо выделить фактуру или отдельный предмет.

Это интересно: Подвесной потолок кнауф: особенности монтажа, перечень необходимых материалов, фото и видео инструкции

Выбор типа лампочки для встраиваемого потолочного светильника

На сегодняшний день широкое распространение получили 4 вида ламп:

• Накаливания;
• Светодиодные;
• Галогеновые;
• Компактные (энергосберегающие).

У каждого типа есть как положительные, так и отрицательные стороны. Помимо этого, при выборе ламп следует учитывать их параметры, такие как расстояние между стационарным и подвесным потолком. По таблице внизу можно узнать характеристики ламп, подобрать необходимую для вашего потолка.

Таблица для выбора типа лампочек для встраиваемых в подвесной потолок светильников
Технические параметры	Тип ламп
Накаливания	Галогеновая	Энергосберегающая	Светодиодная
Минимальное расстояние между основным и подвесным потолками*, см	10-12	5-6	10-12	5-6
Напряжение питания, В	220	12, 220	220	12, 220
Световой поток*, Лм/Вт	10-15	15-20	50-70	80-120
Максимальная мощность*, Вт	40	40	40	7
Цветовая температура, °K	2700	3000	2700, 3300, 4200, 5100, 6400	2700, 3300, 4200, 5100
Срок службы*, час	1000	4000	8000	70000
Цена	Очень низкая	Низкая	Средняя	Высокая

Технические характеристики могут иметь отличие от данных в таблице. Это зависит от типа лампы, конструкции, вида потолка. К примеру, есть потолки, которые бояться нагрева более 60 градусов. Этим ограничивается выбор светильника.

Галогеновые лампы бояться перепадов напряжения, поэтому часто сгорают. Они рассчитаны на напряжение как 12 В, так и 220 В. Лампы, работающие на 12 В требуют понижающего трансформатора, блока питания. Поэтому, при установке таких ламп не забывайте про пространство в стене или потолке под его установку.
