Как сделать установку светильников, встраиваемых на потолке и стенах: рекомендации по установке спотов, люстр и светильников

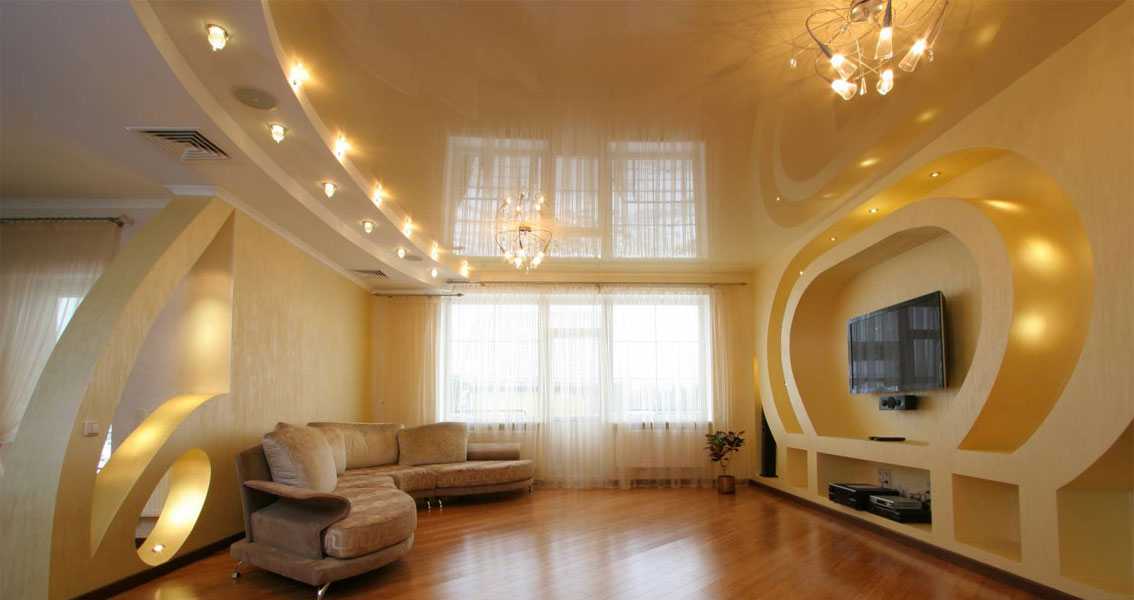

Как можно оформить потолок из гипсокартона с подсветкой (фото)

Потолок с подсветкой может быть и деревянным

При желании по тому же принципу можно сделать и подсветку стен

Плавные линии смотрятся изумительно

Для ьеров в стиле хай-тек и минимализм подходят ломанные

Светодиодная подсветка потолка из гипсокартона — только эффектный дизайнерский прием. Об освещении надо заботиться отдельно

Наиболее эффекты варианты с использованием разных источников света

Варианты подсветки для коридора

Красиво, но сложно в исполнении

Потолок двухуровневый из гипсокартона с подсветкой

Подсветка потолка в спальне

Сочетание линий и кругов

Самые эффектные варианты представляют собой комбинации разных светильников

Особенности монтажа

Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.

Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер

В натяжные потолки

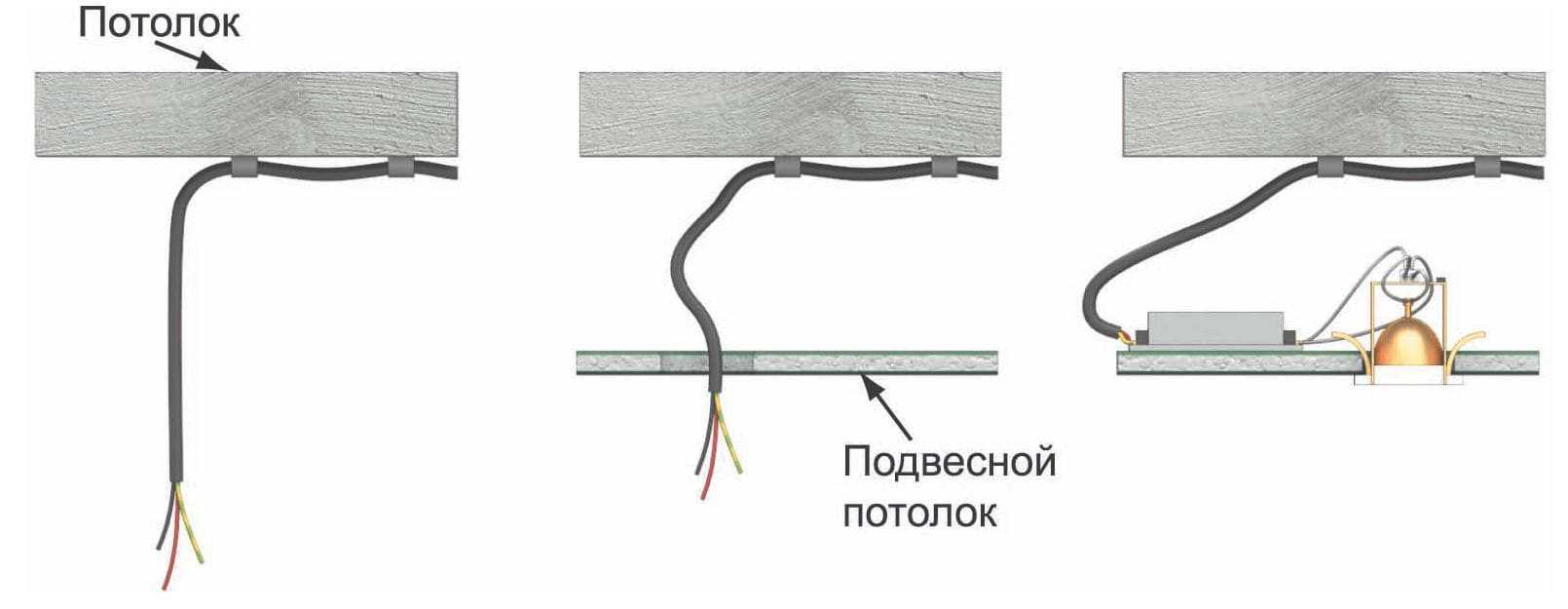

Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

Подготовлено к установке натяжных потолков

Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.

В потолки из гипсокартона

Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.

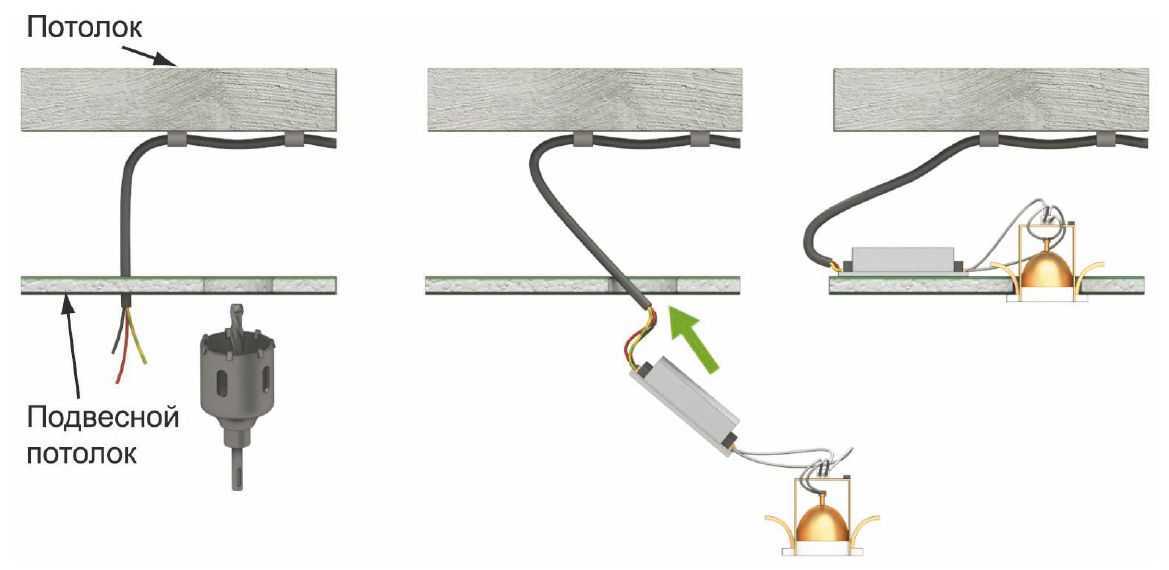

Если необходима установка преобразователя

Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.

Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.

Последовательность работ в фото формате

Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.

Энергосберегающие лампы

Данные лампочки на подвесные потолки экономичны и отличаются незначительным нагревом. Под данным названием подразумевают люминесцентные лампы, которые вкручивают в стандартный плафон, по внешнему виду они могут сильно отличаться. Малой мощности лампочки можно располагать полностью внутри подвесной конструкции, а вот более мощные должны находиться вне межпотолочного пространства.

К сожалению, у них имеются значительные недостатки, среди которых:

  • ограниченное число циклов выключения/включения – чем чаще ими пользуются, тем меньше времени они способны работать;
  • наличие сложной электроники не позволяет их использовать во влажной среде, в ванных или бассейнах энергосберегающие лампы не монтируют;
  • световой поток от такого типа лампочек утомляет глаза, поскольку его спектр не совпадает с солнечным светом;
  • когда колба люминесцентной лампы разбивается, это опасно для здоровья людей, проживающих в доме, поскольку она содержит пары ртути. Согласно правилам безопасности, людей в данной ситуации надо эвакуировать из помещения и делать демеркуризацию.

Основные правила выбора

Значение имеет все – тип, форма, мощность, размещение светильников на потолке.

Главные правила, которыми следует руководствоваться при выборе:

Тип и мощность ламп. Оптимальный вариант – светильники на 35-50 Вт.

Расстояние до потолка. Критический минимум – 15-20 см. Если разместить светильники ближе к поверхности материала, это приведет к его деформации. Для ламп накаливания расстояние должно быть еще больше – от 40 см.

Форма светильников. От полюбившихся многим «тарелок» придется отказаться. Правила их монтажа предусматривают плотное прилегание к поверхности потолка. В случае с натяжными конструкциями это недопустимо, т.к. для охлаждения нужна полноценная циркуляция воздуха.

Дизайн. Здесь все зависит от личных предпочтений владельца помещения

Важно, чтобы приборы устанавливались по всем правилам и обеспечивали полноценное освещение.

Разнообразие ламп огромно, поэтому имеет смысл сориентироваться в основных классификациях и найти вариант, который лучше всего подойдет для каждого конкретного случая.

Если правильно спроектировать освещение, можно добиться потрясающих цветосветовых эффектов. Они оживят интерьер, помогут выделить акцентные зоны, создать нужное настроение

При покупке стоит учитывать назначение и особенности эксплуатации помещений, обратить внимание на правила установки, степень защиты электроприборов, цветовую температуру, свойственную энергосберегающим лампочкам. Сложный монтаж ведет к удорожанию освещения, зачастую неоправданному

Проблему можно решить, выбрав лампы другого типа

Сложный монтаж ведет к удорожанию освещения, зачастую неоправданному. Проблему можно решить, выбрав лампы другого типа.

Меняем люстру на натяжном потолке

Вы скажете: натяжной потолок устанавливают специалисты, вот пусть они и занимаются заменой светильника. Но это не совсем так по двум причинам:

  • Прежде всего, это не в их компетенции.
  • Вторая причина еще проще: за несложные электромонтажные работы с вас возьмут приличные деньги.

Поэтому читаем инструкцию, подготавливаем необходимый инструмент, закупаем материал – и вперед!

Первое, о чем нужно подумать заранее перед заменой люстры (или установкой новой) на натяжном потолке – это точно определить место ее расположения. От этого зависит, нужна ли прокладка дополнительной проводки.

Выбор и покупку люстры нужно произвести до установки натяжного полотна. Это позволит определиться с вариантом монтажа и правильно произвести подготовительный этап. Вот несколько простых рекомендаций, которые позволят вам правильно выбрать люстру для натяжных конструкций:

  • Чаша светильника не должна иметь острых краев или выступов (можно повредить полотно);
  • Оптимально, если основание будет выполнено из неметаллического материала. Это позволит не беспокоиться о деформации полотна, если основание нагреется;
  • Желательно выбирать модель, в которой плафоны направлены в сторону от полотна;
  • Если вы планируете использовать лампы накаливания, то длина подвеса должна быть не менее 20 см (расстояние от потолка до источника освещения).

Подготовительный этап

После того как вы приобрели люстру, определились с типом крепления и местом ее расположения, можно приступать к монтажу электропроводки и устанавливать основание.

Удлиняем провод

По части электропроводки чаще всего нужно наращивать провод, даже если люстра не переносится. Дело в том, что крепление светильника на натяжном потолке осуществляется несколько ниже (в зависимости от ровности основания, толщины профиля и других факторов). Иногда, если потолки в комнате высокие, их специально опускают на 10–15 см. Естественно, длины старых проводов не хватает: необходимо наращивать. Для этого при помощи клемм к старым проводам присоединяется отрезок кабеля необходимой длины.

Если светильник переносится, то длина кабеля увеличивается и на него одевается гофра. Чтобы гофра не провисала, ее при помощи пластиковых хомутов фиксируют к основанию потолка.

Установка крепежного элемента

В зависимости от конструкции люстры, используется несколько способов монтажа. Рассмотрим их более подробно:

  1. Монтажный крюк. На такой элемент крепятся все подвесные люстры. Для установки на натяжном потолке используются металлические крюки различной длины. Они имеют удобную пружинную защелку, благодаря которой происходит фиксация в отверстии плиты. Резьба, нарезанная по всей длине такого крюка, позволяет точно отрегулировать высоту люстры. Для монтажа крюка достаточно просверлить в плите перекрытия отверстие и вставить в него крепежный элемент. Также можно использовать старое отверстие, предварительно удалив из него старый крюк;
  2. Крепление на профиль. Некоторые светильники крепятся на продольный профиль (планки) при помощи шпилек. Чтобы закрепить профиль, используются так называемые закладные конструкции. В роли закладной используют подходящий кусок доски или толстой фанеры. В закладной делается отверстие для вывода провода для люстры. К потолку отрезок доски или фанеры крепится при помощи дюбелей. Если закладную нужно опустить вниз, то используется монтаж на П-образный профиль из оцинкованной стали.

Теперь можно приглашать специалистов для установки натяжной конструкции.

Установка люстры

После того как полотно натянуто, приступают к монтажу люстры. Для этого потребуется термокольцо, которое выпускается различного диаметра. При монтаже на крюк, выбирают небольшое кольцо, а при креплении на профиль – по ширине декоративной чаши.

Порядок работ по установке люстры на натяжном потолке следующий:

  1. На ощупь находится место монтажа крюка или закладной;
  2. Термокольцо приклеивается к полотну. Для этого лучше использовать клей на основе цианокрилата;
  3. Когда клей окончательно схватится, полотно внутри кольца аккуратно вырезается острым ножом;
  4. В отверстие вытягиваются провода, а люстра вешается на крюк;
  5. Если используется профиль, металлическая планка прикручивается к закладной при помощи саморезов, а люстра крепится на монтажные шпильки;
  6. После того как светильник установлен, производится электрическое подключение по приложенной схеме и устанавливается декоративная крышка.

Расчет необходимого количества светильников

Традиционно для этого использовалась мощность (измеряется во всем известных ваттах). Однако сейчас существуют не только лампы накаливания, но и другие виды. А для них потребление электроэнергии значительно отличается.

Интенсивность светового потока измеряется в люменах (Лм). Параметр может совпадать у лампочек разной мощности, но работающим по отличным друг от друга принципам. От него зависит освещённость поверхности: это интенсивность потока на квадратный метр площади (обозначается Лк, или люкс).

Существуют нормативы для помещений разного назначения (жилых, общественных и коммерческих). В квартирах действуют следующие нормы:

  • в кабинете должно быть 300 Лк;
  • в детской — 200 Лк;
  • в других жилых комнатах и на кухне — 150 Лк;
  • в санузлах, коридорах и прихожих — 50 Лк.

Зная эти требования, можно рассчитать оптимальное количество светильников, которого будет достаточно для полноценного и комфортного использования:

  1. Сначала определяют общую интенсивность потока по формуле, умножив освещённость по нормативу на площадь. Например, для кухни в 10 квадратных метров: 10 м² х 150 Лк = 1500 Лм.
  2. Полученный результат делят на световой поток от одного источника (как правило, указывается на упаковке). В нашем случае: 1500 Лм / 400 Лм = 3,75. То есть понадобятся 4 лампы.

Последовательное подключение

Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп. Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.

Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.

При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность

Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники. Ноль должен идти на последний элемент электрической цепи

Такая схема сделает работы светильников безопасной и надежной.

Подобная схема подключения точечных светильников используется очень редко, так как фаза постоянно обрывается на светильниках. В тоже время нулевой провод остается цельным на всем протяжении от распределительной коробки до выхода последнего прибора освещения в цепочке.

Установка потолочных светильников

После того, как произведен монтаж несущего каркаса потолка, следует отметить точки, на которых будет установлен светильник. Исходя из этой схемы, прокладываются жгуты укладки по металлическим профилям. Для светодиодных ламп и лент нужно дополнительно найти место крепления и подключения блока питания.

Потолочные приборы чаще устанавливаются на пружинном подвесе. Размер указывается в паспорте прибора. После сборки потолка вырезают отверстия необходимого диаметра и вытащив оттуда провода подключают к светильнику. Затем он монтируется в потолок.

Когда необходима установка в потолок кронштейна

Метод крепления осветительного прибора на кронштейн более трудоемкий, но доступный для обычного пользователя. С помощью кронштейна можно распределить нагрузку равномерно на несколько точек крепления. Кронштейн входит в комплектацию прибора, закрепляется на потолок при помощи двух винтов. Лампа подносится к потолку и фиксируется болтами. Крепление с помощью кронштейна используется для легких приборов, тяжелые люстры вешаются на специальные крюки. Также эта деталь нужна при установке на натяжной потолок.

Производится установка на кронштейн следующим образом. Необходимо сделать разметку места установки, прижав кронштейн к поверхности потолка. Отверстия нужно просверлить и вставить в них пробки. Затем к ним подставляется кронштейн, который нужно прикрутить при помощи саморезов. К кронштейну вешается люстра, присоединяются провода питания одинакового цвета. Финальный шаг – с помощью декоративного колпачка нужно закрыть место подвеса люстры.

Крепления подвесных массивных люстр

Основной вид крепления тяжелых изделий – при помощи крюка. Потолок должен быть в этом случае прочным, желательно с бетонными перекрытиями.  Для тяжеловесной люстры может использоваться и двутавровая платформа с крепежом в нескольких точках.

Крюк для люстры монтируется на этапе строительных работ. Перед тем, как вешать на него люстру, следует проверить его прочность и надежность. Для этого на некоторое время к крюку подвешивается груз с весом люстры. Если крюк не сместился и не выпал, подвешивают осветительный прибор. Для этого перфоратором проделывается отверстие, в которое вставляется металлический анкер или дюбель с кольцом. Если потолок выполнен из дерева, можно вкрутить крюк-саморез

Для  гипсокартонного или натяжного потолка работы усложняются.

На такое полотно нельзя закреплять люстры весом более 6 кг

Также при замене ламп можно случайно повредить листы гипсокартона или случайно задеть низко висящую лампу

Для монтажа на гипсокартонный потолок важно заранее продумать освещение

При закреплении на натяжной потолок нужно заранее позаботиться о том, как люстра будет закреплена. Натянутое полотно не может быть основой для крепления, поэтому на этапе установки потолка нужно сделать отверстие для крепления лампы на специальном основании (деревянный брусок).

Через отверстие, вырезанное в полотне выводятся соединительные провода. В таком варианте установки сначала люстра подвешивается на крюк, а затем соединяются провода. Конечным шагом будет прикрытие место крепления декоративным колпаком.

Подключить люстру в одиночку достаточно сложно. Для подключения светильника нужен один человек, который будет держать саму люстру, а второй должен заниматься настройкой проводов.

Установка светильника на двутавровую платформу требует дюбеля и саморезы большего диаметра и длины.

Установка осветительных приборов на стены и потолки не вызывает проблем даже у неопытных людей. Следуя инструкции по монтажу, можно самостоятельно закрепить прибор, не прибегая к помощи профессионалов.

Монтаж светильника в потолок

Далее нужно выровнять закладную. Захватываете ее пальцами и вытягиваете на перфоленте вниз так, чтобы она подошла вплотную к натяжному потолку, но при этом не давила на него.

Изначально закладные выставляются на уровне профиля. После натяжения полотна, наклейки колец и вырезания отверстий они выводятся на уровень с полотном (вытягиваются или вдавливаются).

Если вы сделаете закладную даже на 1-2мм выше уровня багета, то это не правильно. Полотно в зависимости от площади всегда провисает на 1-3см и соответственно, если закладная будет выше профиля, или на его уровне, светильник получится как бы вдавленным.

Может даже образоваться эффект набухания потолка из-за протечки воды у соседей сверху.

Это очень не красиво смотрится. Особенно на глянцевых потолках.

Для каждого вида лампочек рекомендуется разная высота опускания полотна от базового:

для GX-53 – 35-50мм

для E-27 – 100мм

для MR-16 — 60-70мм

для светильников с цоколем G9 — 40мм

Рекомендуемая мощность лампочек – не более 40Вт. Иначе можно легко повредить ПВХ пленку. В первую очередь это относится к галогенным моделям. Вот какие бывают последствия.

Далее выпускаете наружу провода питания и через клеммники Wago подключаете фазу и ноль к проводам вашего светильника.

Если проводка выполнена гибкими проводами с многопроволочными жилами, то для обеспечения надежного контакта их необходимо либо залудить, либо обжать наконечниками НШВИ.

Однако можно обойтись и без этого, достаточно воспользоваться клеммниками Ваго специальной серии №221, 222 (с флажками) , которые предназначены как для гибких, так и для многожильных проводов.

При трехжильном питающем кабеле, 3-ю жилу заземления нужно подключать на корпус светильника. Если он у вас пластиковый, а не металлический, то просто оставляете ее не задействованной.

Световые линии квадратом

При сборке из стандартных профилей от Флекси светящихся квадратов и прямоугольников, этот самый квадрат предварительно собирается на полу.

По снятым размерам распиливаете на торцовке под 45 градусов четыре отрезка.

Далее стыкуете их между собой. В качестве направляющих можно воспользоваться загнутыми под 90 градусов гвоздиками.

Затем жестко фиксируете конструкцию по углам саморезами.

Проверяете
диагонали.

Далее этот световой квадрат поднимается наверх и там закрепляется на уголки.

Общий принцип сборки несущей рамы примерно такой. Но все же давайте рассмотрим во всех подробностях более простейший вариант в виде одной прямой линии от стенки до стенки.
