Как установить светодиодный светильник: особенности монтажа и правила техники безопасности

Подключение точечных светильников на 12 В

Схемы точно такие же, но кабель с выключателя заводится на преобразователь, а с выхода преобразователя идет уже на лампы.

С трансформатором на 12 В

Если точечных светильников много, их предпочитают подключить к двум клавишам. В этом случае потребуются два трансформатора (блока питания, переходника).  Схема выглядит не намного сложнее — есть две ветки. При желании можно найти выключатели и на три клавиши, а можно поставить рядом несколько. Но, если вам надо изменять освещенность в широких пределах, лучше поставить диммер.

Схема подключения точечных светильников к двуклавишному выключателю

Как вы поняли, схемы отличаются только наличием или отсутствием трансформатора. Так что и остальные схемы реализовать будет несложно.

Выбор мощности преобразователя/трансформатора

Чтобы освещение работало нормально, необходимо чтобы мощность драйвера была на 15-20% больше, чем все подключенные к нему потребители. Например, нужно подобрать понижающий трансформатор для подключения 8 точечных светильников, в которые будут установлены лампы накаливания по 40 Вт. Суммарная мощность всех ламп будет 320 Вт. Трансформатор потребуется на на 380-400 Вт.

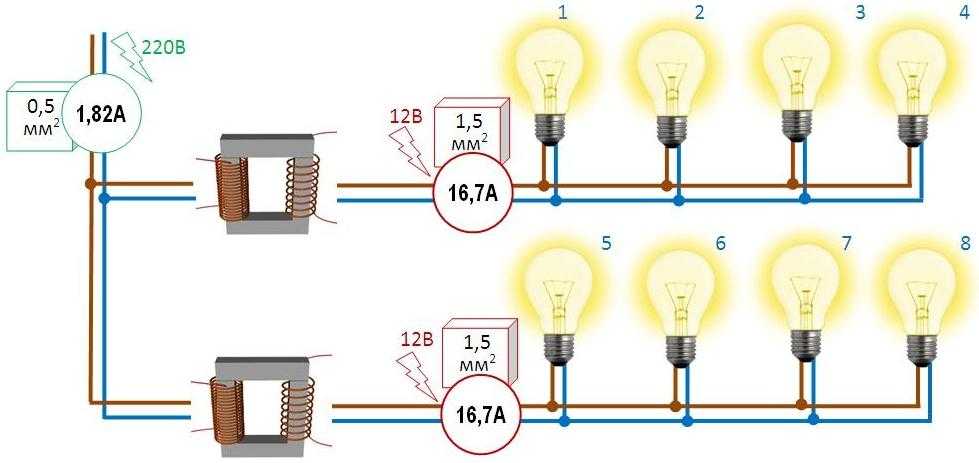

С преобразователем на каждой ветке

Понятно, что чем больше источников света будете подключать, тем более мощный преобразователь потребуется. Но с увеличением мощности растет цена и размеры устройства. Кроме того, мощные трансформаторы найти бывает сложно. Е еще: большую и тяжелую коробку спрятать бывает сложно. Потому в таком случае большую группу ламп делят, и к каждой ставят свой преобразователь, но меньшей мощности (как подключить точечные светильники в этом случае, можно увидеть на схеме выше).

Виды люстр по типу крепления

Существует два основных вида люстр: подвесные и накладные. Они отличаются особенностями монтажа. Для более массивных чаще используется первый способ.

Подвесные

Такие люстры крепятся к крюку, закреплённому в потолке. Конструкция отличается длинным подвесным тросом и подвижным декоративным колпаком, который закрывает крепление.

Обычно в квартирах уже есть крюк в центре комнаты, и к нему подведено электричество. Это упрощает монтаж. Но если крепление не предусмотрено (например, в частном доме), крюк устанавливается самостоятельно. Лучше выбрать анкерный.

Затем натягивается потолок. Под крюком делают отверстие. К плёнке предварительно приклеивают термокольцо, которое не даёт краям разойтись и защищает от перегрева. Диаметр должен быть достаточным для того, чтобы прошёл крюк и кабель, но не больше размера защитного колпака. В ткани вырез делают без протектора.

Люстру подключают и проверяют работу, затем вешают на крюк. Устанавливать удобнее вдвоём, особенно большие изделия.

Такие приборы имеют вытянутую вниз форму и значительный вес. Они подойдут просторным залам с высокими потолками.

Накладные

Для крепления этого типа осветительных приборов предусмотрена монтажная планка. В случае с натяжными потолками люстры крепят через закладные, которые устанавливаются до полотна.

Площадка подбирается в зависимости от люстры. Для небольших моделей берут готовые платформы из пластика. К ним прикручивают алюминиевые подвесы и крепят закладные к потолочной плите. По расстоянию от поверхности ориентируются на уровень багетов.

Ещё один вариант — самодельная закладная из бруса или фанеры, отпиленных по размеру планки. Дерево прикручивают напрямую к перекрытию или через уголки. Для люстр большего формата делают крестообразную закладную. Она тоже может быть готовой или самодельной. Иногда используют квадратную площадку из фанеры. Способы крепления к потолку те же.

После установки натяжного полотна вырезается отверстие. Затем планка прикручивается к площадке саморезами. Люстра подключается и подвешивается.

При этом способе основание будет выступать над потолком. Чтобы утопить люстру, вырезают отверстие большого размера. К нему приходится делать защитный протектор своими руками (например, из листа ПВХ).

Накладные люстры обычно более плоские, чем подвесные. Они могут иметь форму круга или квадрата. Встречаются и классические с рожками-плафонами. Такие светильники подойдут относительно небольшим гостиным, спальням и кухням.

Читайте подробнее: Какие бывают виды и модели люстр

Недостатки светодиодных светильников

К сожалению, существуют и недостатки светодиодных потолочных накладных светильников. Далее будут рассмотрены и они.

  • Самый главный недостаток таких светильников – это их высокая цена, по сравнению с другими осветительными приборами. Например, приборы с люминесцентными лампами обладают более низкой ценой, по сравнению с приборами со светодиодами.
  • Также еще одним недостатком потолочных накладных светильников является их деградация. Другими словами, это можно пояснить так: в течение небольшого срока службы, который составляет примерно 4-5 лет, светодиоды теряют свою яркость свечения. Этот недостаток очень существенный, т.к. экономия на электроэнергии окупается в течение такого же срока, как и потеря яркости свечения – 4-5 лет.

На что нужно обратить внимание. Приобретать светодиодные накладные светильники нужно только в случае наличия гарантии и сертификата качества на приборы

Тем самым вы сможете застраховаться от подобных случаев. Обычно срок гарантии составляет 5-6 лет.

Еще один из недостатков светодиодных потолочных накладных ламп – не совсем приятный для глаза спектр света, который они излучают. Кроме того, свет от таких светильников является узконаправленным, поэтому, если вы собрались оборудовать ваш потолок такими светильниками, то вам придется устанавливать большее количество приборов на определенную площадь помещения.

Оценивая все вышесказанное, можно смело заявить, что светодиодные потолочные накладные светильники имеют огромные преимущества перед лампами накаливания, но также в каких-то случаях поигрывают им. Поэтому, если вы решили заняться освещением своего жилища и надумали покупать светодиодные лампы, то обязательно взвесьте все за и против.

https://youtube.com/watch?v=oRjeVqxdnkU

Требования к размещению ламп на потолке

При проектировании освещения придерживаются нескольких несложных правил:

  1. Первый ряд ламп планируют так, чтобы он был как минимум в 20-ти см от стены.
  2. Если подвесной светильник один, его устанавливают в центре потолка.
  3. Швы – слабые места ПВХ-конструкций. На расстоянии менее 15-20 см от них не должно быть никаких источников света.
  4. При расчете ламп можно ориентироваться на усредненные показатели: 1 прибор на 1,5-2 м.кв. площади. Если необходимо обеспечить мощное освещение, то исходят из первой цифры. Если особая яркость не нужна – из второй.
  5. При симметричном расположении ламп учитывают расстояния между ними, отступы от стены.

Окна – источники естественного солнечного света. При расчете схем расположения лампочек их обязательно учитывают, однако никаких особых требований тут нет. Главное – соблюдать расстояние от стен.

Основные правила выбора

Значение имеет все – тип, форма, мощность, размещение светильников на потолке. Главные правила, которыми следует руководствоваться при выборе:

Тип и мощность ламп. Оптимальный вариант – светильники на 35-50 Вт.

Расстояние до потолка. Критический минимум – 15-20 см. Если разместить светильники ближе к поверхности материала, это приведет к его деформации. Для ламп накаливания расстояние должно быть еще больше – от 40 см.

Форма светильников. От полюбившихся многим «тарелок» придется отказаться. Правила их монтажа предусматривают плотное прилегание к поверхности потолка. В случае с натяжными конструкциями это недопустимо, т.к. для охлаждения нужна полноценная циркуляция воздуха.

Дизайн. Здесь все зависит от личных предпочтений владельца помещения

Важно, чтобы приборы устанавливались по всем правилам и обеспечивали полноценное освещение. Разнообразие ламп огромно, поэтому имеет смысл сориентироваться в основных классификациях и найти вариант, который лучше всего подойдет для каждого конкретного случая

Разнообразие ламп огромно, поэтому имеет смысл сориентироваться в основных классификациях и найти вариант, который лучше всего подойдет для каждого конкретного случая.

При покупке стоит учитывать назначение и особенности эксплуатации помещений, обратить внимание на правила установки. Сложный монтаж ведет к удорожанию освещения, зачастую неоправданному. Проблему можно решить, выбрав лампы другого типа

Проблему можно решить, выбрав лампы другого типа

Сложный монтаж ведет к удорожанию освещения, зачастую неоправданному. Проблему можно решить, выбрав лампы другого типа.

Разметка потолка, как составить схему разводки и установить стойки

Для начала сделать схему, без нее не стоит начинать работу. Многие делают работу на глаз, а потом возникают проблемы с ремонтом и поиском распределительных коробок. Что касается схемы, при ее составлении пользоваться такими рекомендациями:

  1. Минимальное расстояние от светильника до стены 20 см. Между плафонами должно быть от 30 см и больше. Если на потолочном полотне есть швы, то нельзя врезать светильник ближе, чем в 15 см от них.
  2. Расположение распределительных коробок подбирать так, чтобы к ним был обеспечен постоянный доступ.
  3. Запланировать места прокладки провода. Он должен идти параллельно или перпендикулярно стенам. Прокладывать по диагонали нельзя, как нельзя допускать пересечения. Если проводка меняет направление, то угол должен быть прямым.
  4. Нарисовать на листке бумаги с указанием отступов и расстояний. Так намного проще ориентироваться при проведении работ.


Чем подробнее схема – тем лучше.

Следующим этапом будет разметка. Раньше эта работа требовала особенной точности и внимания, но с появлением лазерных уровней все стало намного проще. Работа проводится так:

  1. На потолке ставятся метки, где будут установлены светильники или люстры. После этого обычным строительным отвесом расположение точек переносится на пол.
  2. На полу лучше клеить малярную ленту или изоленту. Рисовать мелом не стоит, так как его можно нечаянно стереть и потом возникнут проблемы с определением точного места.
  3. В точках монтажа устанавливаются крепежные платформы, которые подбираются под тип светильника. Можно купить специальные кронштейны, а можно собрать их из профиля для гипсокартона и кольца, которое вырезается из универсальной платформы по диаметру светильника.
  4. Если будет вешаться люстра, нужно закрепить крюк.


Платформы под встраиваемые светильники.

На этапе замеров уточнить отступ полотна от потолка. Это поможет выставить платформы по нужному уровню.

Точечные светильники

Встроенные светильники

Любой светильник состоит из лампы – источника света и обода – декоративной окантовки. Если модель встроенная, обод этот ложиться вровень с пленкой. Именно такие светильники многие называют точечными.

Хотя, точками являются и описанные ниже накладные и подвесные модели. Главное, чтобы прибор был небольшим и светил направленным лучом, то есть освещал лишь часть пространства в определенном направлении. Если свет бьет в какую-то одну точку, то и светильник точечный.

Встроенные виды светильников для натяжных потолков за время своей популярности прошли путь от микроточек до современного стандарта в 5 с лишним сантиметров диаметра лампы. Вместе с ободом получается около 12 сантиметров. Тенденция в сторону увеличения диаметра.

Еще одна тенденция — делать лампы встроенных светильников слегка выступающими из плафона. Это расширяет точку свечения. Лучи популярных светильников GX-53, к примеру, бьют на 180 градусов. В старых же моделях лампы идут вровень с ободом и самим натяжным полотном, а иногда, даже слегка утоплены в плафон. Это сужает световой поток.

Встраиваемые модели, даже большие и с выступающими лампами, стремительно теряют актуальность с точки зрения тенденций дизайна интерьеров. Дело не столько в размерах, сколько в расположении приборов вровень с пленкой. Дизайнеры предпочитают либо опускать лампы значительно ниже, либо, наоборот углублять в потолок. Для этого в нем делают специальные световые ниши. Но, об этом поговорим далее.

Точечные встроенные светильники в натяжном потолке

Накладные светильники

Если посмотреть на фото видов светильников для натяжных потолков, обод таких моделей накладывается на пленку. Отсюда и название. Выступающая над пленкой часть может быть высотой всего пару сантиметров, а может и пару десятков.

Накладные виды точечных светильников для натяжных потолков разняться и по диаметру. Тенденция, как и в случае со встроенными, в сторону его увеличения. У больших светильников внутри часто вместо лампы – светодиодная лента. Она пробрасывается по внутреннему бортику.

Свечение равномерно распределяется по пластиковому экрану лицевой части светильника, отражаясь от его тыльной металлической плоскости. У использования светодиодной ленты вместо одной лампы есть плюсы: меньшее энергопотребление и возможность промедлить с обслуживанием, если диоды перегорели.

Лампа перегорает вся сразу. На ленте же множество диодов. Перегорают они отдельно друг от друга. Если внутри светильника из строя вышли 1-2 лампочки, этого и не заметишь. Когда перегорят еще, свечение прибора просто станет менее интенсивным.

В общем, есть время на поиск новых светильников и ремонт, в темноте, побуждающей бросить все дела и срочно менять лампы, не останетесь. Еще именно за счет ленты светильники получается делать любого диаметра.

Лампы таких размеров не производят. К тому же, лампы всегда округлые. Использование ленты позволяет делать светильники любой формы. В 2020 спросом пользуются, в основном, квадратные.

Накладные светильники для натяжного потолка

Подвесные светильники

Подвесные приборы входят в виды потолочных светильников для натяжных потолков по основной классификации. Она зиждется на типе крепления. Как говорилось выше, встроенные крепятся лицом вровень с пленкой, накладные точки выступают над ней. А вот подвесные светильники свисают с потолка на кабеле.

Он может быть открыт или задекорирован. Зависит от дизайнерского решения. Кабель выходит из основного патрона и приходит в еще один корпус светильника с лампой. Основной патрон может быть один. А вот кабелей и вторых корпусов с лампами — хоть сколько.

Если их много, конструкцию привычнее называть люстрой. По сути, все люстры — это либо накладные, либо подвесные светильники внушительных размеров, с несколькими лампами. Любые точечные светильники бывают поворотными, и нет. Это тип регулировки направления света.

В неповоротных моделях он бьет в одну сторону, как правило, под углом 90 градусов. Другого варианта не предусмотрено. В поворотных светильниках крепление подразумевает изменение положения прибора в пространстве. Свет можно направить, как прямо, так и под углом.

Поворотные светильники принято называть спотами. Хотя, с английского spot переводится как «пятно» и, по сути, обозначает русское понятие точка. То есть, спот — это светильник, лучи которого узконаправленны.

Получается, английский термин — второе название точечных приборов, а не имя конкретной их разновидности. Но, это если докапываться к сути. На практике термин спот прижился по отношению к накладным поворотным моделям.

Подвесные светильники для натяжных потолков

Полезные сведения по светодиодным лентам

Это исключительно удобный вариант светодиодного освещения, относительно недорогой и простой в монтаже. Светодиодные ленты, которые также называют Led-лентами, представляют собой полимерные планки, на которых установлены миниатюрные светодиоды с резисторами. Оборотная сторона планки обычно снабжена клеевым слоем.

Led-лента представляет собой гибкую пластиковую планку, с одной стороны которой установлены светодиоды, а с другой – клейкая основа

Установить такую ленту очень просто: нужно приклеить элемент в подходящем месте и подключить его к электропитанию. Светодиодная лента разделена на равные отрезки, каждый из которых содержит определенное количество светодиодов, последовательно соединенных между собой.

Места для разреза такой конструкции имеют специальные обозначения. В ванных комнатах можно применять только влагозащищенные Led-ленты, имеющие маркировку IP44. Такие элементы различаются по мощности. Есть чисто декоративный вариант, и сильные светодиоды, дающие большое количество света.

Отдельные отрезки Led-ленты соединяют с помощью специальных влагозащищенных коннекторов, разрезы можно выполнять строго по разметке, нанесенной производителем

Различают одно- и многоцветные Led-ленты. Последние имеют несколько более сложное устройство: помимо общего выхода там имеется еще три – по одному на каждый цвет.

Выбирая светодиодную ленту, следует учитывать такой показатель, как плотность светодиодов, т.е. их количество на каждый метр. Кроме того, клейкий слой нужен не всегда, существуют конструкции и без него.

Пайку одноцветных отрезков ленты спаивают по принципу “к плюсу – минус”. При монтаже многоцветной ленты соединяют участки, обозначенные индексами V+, G, R, B. Чтобы правильно подобрать блок питания и контроллер, нужно посчитать длину ленты и умножить этот показатель на мощность одного метра.

Монтаж светодиодной ленты выполнить просто. Для этого нужно зафиксировать ленту и подключить ее к блоку питания, контроллеру и электрической сети (+)

Если длина конструкции превышает 15 м, понадобится использовать еще один блок питания, если длина более 30 м – два блока питания и т.д. Подключение сетевого электропровода обычно выполняется к контактам, которые обозначены как N и L. Для многоцветной ленты сначала устанавливают контроллер.

Если при монтаже светодиодной подсветки ванны своими руками ленту нужно изогнуть, следует помнить, что допустимый диаметр изгиба составляет 20 мм.

Подсветку этого типа можно подключать не только к обычному выключателю, но и к диммеру для LED-ленты. Это устройство позволяет регулировать яркость свечения светодиодов. Удобным вариантом управления подсветкой может стать переносной пульт.

При работе со светодиодной лентой следует строго соблюдать полярность, беречь конструкцию от механических повреждений, придерживаться правил пожарной и электробезопасности. Если предполагается закрепить ленту на металлическом основании, сначала следует укрыть его изолирующим материалом.

Светодиодная лента оставляет широкий простор для получения различных эффектов при украшении интерьера.

Помимо подсветки зеркала ее можно использовать:

  • для украшения потолка по периметру;
  • чтобы эффектно подсветить небольшие полочки;
  • для оформления зеркала;
  • чтобы визуально выделить ванну;
  • для обустройства фальшивого окна и т.п.

Если установить светодиоды под ванной, можно добиться эффекта парения конструкции. Фальшивое окно, подсвеченное светодиодной лентой, может стать стильным украшением интерьера и визуально расширит небольшое пространство. Интересным дополнением считаются светящиеся насадки для крана и душа.

Если уложить светодиодную ленту внизу по периметру ванны, можно достичь эффекта ее парения. Подобным образом можно оформить и другие предметы обстановки

Такие элементы достаточно просто установить, их не нужно подключать к электросети. Конечно, использовать перечисленные приемы следует умеренно, чтобы не испортить внешний вид ванной комнаты ненужными деталями. При чрезмерном количестве элементов подсветка просто будет сливаться в одно невразумительное световое пятно.

Особенности подключения ламп на 12В

Многие предпочитают использовать для освещения точечные светильники на 12 В. Для их подключения требуется понижающий напряжение трансформатор и устройство, стабилизирующее ток (можно сделать из конденсатора, резистора, диодного мостика). Аппараты заводского производства более надежные, продаются с гарантией.

Параметры драйвера необходимо рассчитать после покупки светильников. Его мощность должна на 20% превышать суммарную мощность светильника (светильников). Ошибиться с выбором сложно, так как популярные производители мощность указывают на упаковке. Обязательно необходимо оценить условия на месте монтажа этого оборудования. Например, для ванной нужно купить драйвер, устойчивый к повышенной влажности.

Схемы подключения такие же, как для сети 220 В. Первым монтируется и подключается трансформатор, от него протягиваются провода к светильникам.

Чаще всего точечные светильники используются в подвесных потолках. Это встраиваемые модели, которые поставляются с драйвером и разъемом для подключения. Кабель в конструкции потолка прокладывается заранее. На месте установки светильника сверлится отверстие, с жил кабеля снимается оплетка и изоляция, с трансформатора снимаются крышки, скрывающие клеммы. Провода подключаются согласно схеме на корпусе. Две клеммы предусмотрены для кабеля, остальные (обычно с другой стороны) для ламп. Сначала подключается провода кабеля (точное соблюдение полярности необязательно, так как ток из сети переменный). С другой стороны присоединяются провода светильника (или нескольких светильников, если драйвер на это рассчитан).

Далее крышки трансформатора ставятся на место, аппарат прячется в отверстие, снаружи остается только разъем для подключения осветительного прибора. В отверстие устанавливается корпус светильника, снимается фиксатор, устанавливается лампочка, закрепляется фиксатором.

Материалы для монтажа

Перед установкой накладных или встраиваемых точечных светильников убедитесь в наличии следующих материалов:

  • работоспособный осветительный прибор (желательно проверить);
  • источники света (выбранный тип лампочек с цоколем, подходящим для патрона светильника);
  • провода;
  • клеммные колодки для соединения отрезков проводов, специальные гильзы;
  • изоляционная термоусадочная лента, трубки;
  • выключатель.

Устройство освещения

У каждого хозяина свои личные предпочтения, где расположить и какой выбрать накладной потолочный светильник светодиодный

Несмотря на это, важно учитывать общие правила, которые являются обязательными:

  1. Комфортное освещение обеспечивается при мощности светодиодной лампы 2-4 Вт/м².
  2. В спальне применяются светильники небольшой яркости с рассеивателями света.
  3. В гостиной применяется комбинированные варианты, где обязательно должно быть основное освещение, а дополнительное позволяет выделить определенные зоны и элементы интерьера.
  4. На кухне или в столовой кроме главного освещения выделяются две важные зоны: рабочая и место приема пищи.
  5. В прихожей яркий свет не нужен, и здесь достаточно установить несколько точечных светильников.
