Инструкция к калькулятору подвесного потолка

Введите длину и ширину вашего помещения, где планируется устанавливать подвесной потолок. Обратите внимание, что дробные значения необходимо вводить через точку, а не через запятую.
Выберите необходимую плиту для подвесного потолка. Ознакомиться с фактурами плит для подвесного потолка, их характеристиками и ценами Вы можете в каталоге потолков армстронг Плиты рассчитываются с 10% запасом
Выберите подвесную систему.
Если Вам необходимы светильники, установите галочку и выберите вид светильников. Посмотреть светильники Вы можете тут
Выберите длину подвеса — то есть на какую высоту от потолка Вы будете опускать потолок. Все подвесы регулируются, их максимальная длина указана в названии.
Нажмите кнопку посчитать и Вы увидите таблицу с ценами за каждую составляющую подвесного потолка и итоговую стоимость на ваш объем.

РЕЗУЛЬТАТЫ ВЫЧИСЛЕНИЯ

Наименование	Кол.	Кол. коробок
Несущая 600:
Несущая 1200:
Несущая 3600:
Количество плиток:
Подвесы:
Пристеновой угол:
Светильник:
Итого цена без акций и скидок:

Спасибо за заказ, оператор свяжется с вами

Потолок Армстронг – современная подвесная конструкция, включающая в себя каркасную систему и плиты облицовки. Каркас состоит из металлических профилей разного вида и формы. Для облицовки потолка предлагается несколько вариантов панелей: Байкал, Ритейл, Оазис, Plain, Dune и т.д. Чтобы сделать расчет расхода материалов потолка и количество светильников Армстронг с помощью калькулятора нужно:

Определить периметр и площадь помещения.
Выбрать необходимый тип облицовочной плиты.
Указать вариант подвесной системы
Ввести в поля калькулятора полученные данные.
Нажать кнопку «рассчитать».

Представленный онлайн калькулятор для расчета потолка Армстронг просчитает число следующих элементов:

плиток;
подвесов;
углового профиля;
направляющих каркаса;
светильников (число может меняться в зависимости от пожеланий – предлагается стандартная комплектация потолка)

Расчет комплектующих подвесного потолка Армстронг онлайн по площади и периметру помещения поможет сэкономить средства и время – вы будете точно знать, в каком количестве приобретать необходимые материалы.

У нас вы можете получить бесплатную консультацию по выбору потолочной и подвесной системы. Мы предлагаем доступные цены за качественный и сертифицированный товар. При большом заказе предоставляется бесплатная доставка по всей территории РФ.

Это интересно: Как сшить тюль на кухню своими руками: читаем главное

Стандартные размеры

Как уже отмечалось, наиболее часто используется квадратная ячейка 60 на 60 см. Тем не менее, существуют и другие варианты заполнения, например, прямоугольными декоративными панелями 120 на 60 см. Такой вариант достигается исключением поперечных направляющих на 60 см. Используется этот способ редко, так как прочность в таком случае снижается, а декоративная панель, набирая влагу из атмосферы, может начать провисать под собственным весом.

Подвесной потолок Армстронг: технические характеристики

Материалом для декоративных панелей чаще всего служит каменная вата, которая при всех своих положительных качествах плохо реагирует на повышенную влажность воздуха. Проблему можно решить, используя панели из других материалов (МДФ, стекло, зеркала и т. д.), которые мало подвержены воздействию влаги. Можно использовать комбинированную систему, включающую в себя как квадратные, так и прямоугольные ячейки с разными декоративными панелями. Эстетически такой способ очень привлекателен и позволяет найти массу вариантов исполнения.

потолок «OASIS»

Допустимые нагрузки для элементов каркаса под потолки Армстронг

Полезные рекомендации по проведению работ

Не бойтесь изменять геометрию стенового профиля: если его необходимо уложить в углах, то всегда можно сделать надрез и изгиб – проводить те же операции, что и с любым уголком.

Редко так получается, что вся площадь потолка разбивается на квадраты одинаковой величины. Многие производители на этот счет советуют обрезать декоративные плиты таким образом, чтобы оставалось примерно половина ширины. Но при должной сноровке лучше градиентно менять размеры плит. Это позволит избежать заметных переходов и даже сделать разницу в размерах практически незаметной.

Если так получилось, что пришлось делать обрезку панелей, то обрезанный ряд нужно располагать вдоль противоположной от двери стены.

Периметральный профиль может крепиться к стене с шагом от 0,3 до 0,6 м. Это зависит от нагрузки со стороны каркаса, осветительных приборов и собственно плит.

Несущие профили относительно коротких стен нужно стараться располагать параллельно. Такой подход обусловлен сокращением количества стыков несущих профилей, что в целом положительно сказывается на прочности каркаса.

Расчёт диагонального расположения элементов

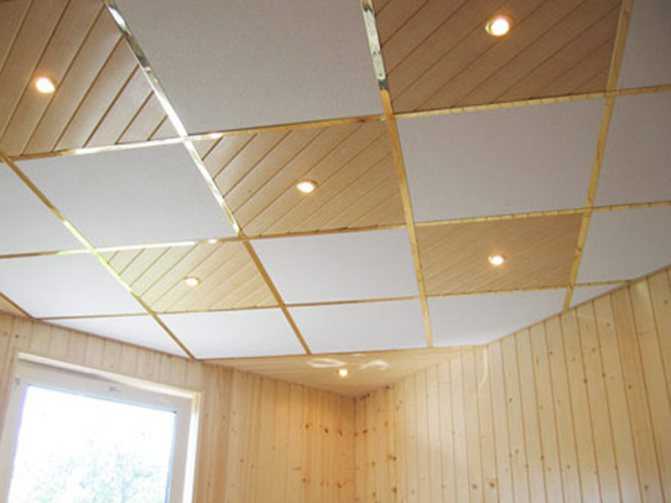

В некоторых случаях применяется такое дизайнерское решение, как диагональное расположение системы. При этом способе все подвесные элементы по отношению друг к другу перпендикулярны и только относительно пристенного уголка расположены под углом 45°. Рассчитать количество элементов при таком расположении можно только по схеме, выполненной в масштабе, допускающем более-менее точный подсчёт длины элементов. В основном это относится к направляющим и подвесам, так как количество пристенного уголка подсчитывается обычным способом.

Потолок Армстронг с диагональным расположением элементов

В заключение следует заметить, что любая методика подсчёта довольно приблизительна, поскольку не учитывает возможных ошибок, внесения изменений в проект по ходу дела или иных случайностей. Практика показывает необходимость приобретения элементов конструкции с некоторым запасом, который очень часто выручает при появлении каких-либо затруднений. В остальном подсчёт и установка потолка Армстронг — вполне доступная затея, которую можно осуществить самостоятельно.

Подробную статью на эту тему вы сможете найти здесь!

Видео — Монтаж подвесного потолка Армстронг

Выбрав подвесной потолок в качестве оформления офисного или другого помещения, каждый сталкивается с проблемой, а как же посчитать количество необходимых составляющих или как рассчитать подвесной потолка армстронг?

Расчет потолка армстронг, как известно, выполняется по стандартной формуле. Для вашего удобства мы создали инструмент для расчета подвесного потолка армстронг онлайн .

Чтобы рассчитать материалы для подвесного потолка на нашем сайте, Вам необходимо знать длину и ширину потолка, где планируется размещать армстронг.

Наш калькулятор подвесного потолка не только посчитает количество необходимых материалов, но и рассчитает итоговую стоимость Вашего потолка целиком. Для этого в нужных полях Вам необходимо выбрать все комплектующие подвесного потолка: плиту, подвесную систему и длину подвеса, остальное наш калькулятор подвесного потолка сделает за Вас.

Зная количество светильников, калькулятор подвесного потолка учтет их при расчете необходимого количества плит.

Для расчета потолка Армстронг пользуйтесь нашим калькулятором – это удобно!

Расчёт диагонального расположения элементов

Потолок Армстронг с диагональным расположением элементов

Как рассчитать нужное количество элементов

Проще всего подсчитать длину пристенного уголка. Для этого надо суммировать всю длину стен в месте крепления элемента, весь периметр, включая балки, выступающие части стен, ниши и т. д. Получившуюся сумму делим на стандартную длину уголка — обычно 3 м — и округляем в большую сторону для получения целого числа. То есть, если периметр помещения составляет 40 м, то количество уголков составит 40 : 3 = 13,3333… Округляя, получаем 14 уголков.

Для расчёта количества основных и поперечных направляющих элементов следует сделать чертёж, на котором будет изображена расположения элементов потолка.

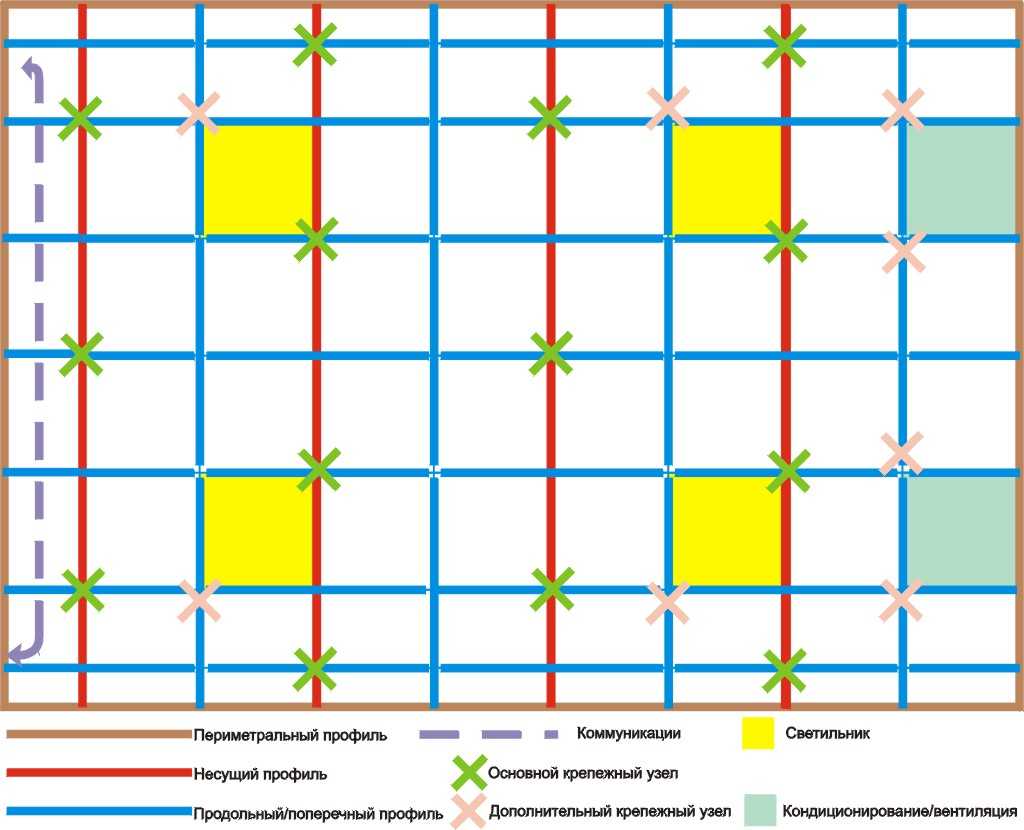

Расчетная схема потолка Армстронг

Чаще всего получается так, что площадь потолка не позволяет использовать целое число ячеек, остаются излишки. В идеале следует расположить все элементы по площади потолка таким образом, чтобы ячейки меньшего размера находились равномерно по всему периметру. На практике часто получается, что остаток слишком мал, чтобы делить его на две части, и приходится просто располагать обрезанные панели с одной стороны комнаты.

Цены на каркас для потолка

~~каркас для потолка~~

На этой же схеме подсчитываем количество основных направляющих. Обычно они располагаются поперёк комнаты, перпендикулярно длинной стене. Первый ряд в идеале устанавливается в 60 см от примыкающей стены, следующий — в 120 см от первого и т. д. На практике длина комнаты практически всегда не делится на нужное число отрезков, поэтому стараются разместить элементы симметрично, или, если остаток слишком мал, с той стороны, которая меньше бросается в глаза.

Расчет количества материалов

Если ширина комнаты больше стандартной длины основных направляющих (т. е. 3,7 м), то их стыкуют по длине с помощью замков, а излишки отрезают ножницами по металлу. В этом случае количество основных направляющих возрастает во столько раз, сколько элементов надо состыковать. Например, при ширине помещения 5,8 м потребуется соединить две основные направляющие. Если длина комнаты, 10 м, то понадобится 9 рядов основных направляющих или 18 стандартных элементов.

Далее следует сосчитать поперечные направляющие, сначала более длинные, затем — короткие, если они применяются.

Для каких помещений подходит Армстронг?

Вообще, Armstrong можно установить даже в «хрущевке», вопреки распространенному мнению об «официальности» данного типа потолков. Только тогда не нужно использовать пружинно-штыревые подвесы, а межпотолочное пространство придется существенно сокращать (до 120 или даже 80 мм).

Как такой потолок будет висеть в квартире? На жестяных или оцинкованных уголках, закрепленных на саморезы. А в роли подвесов выступят медные проволочные жгуты (толщиной 0,6-0,8 мм) из нескольких витков. И их длина должны быть чуть больше высоты пространства между потолком и монтируемой конструкцией. И несмотря на то, что с проволокой возни будет чуть больше, общее время монтажа увеличится несущественно.

Устройство плиточного потолка

Установка поверхности

Расчет комплектующих подвесного потолка «Армстронг» основывается на схеме, которая составляется перед проведением монтажных работ.

На схеме указываются все детали и устройства, из которых будет создана конечная поверхность.

Несущие продольные профилиИз этих Т-образных планок собирается каркас, на который укладываются кассеты, являющиеся основой для лицевой поверхности.

Технические характеристики у несущего профиля следующие:

длина — 370 см;
ширина полок — 15 мм и 24 мм;
высота — 32 мм и 38 мм;
материал изготовления — оцинкованная сталь, алюминий и пластик;
тип соединения — замок;
крепление к подвесам — отверстия для крючка;
цвет — белый, чистый металл, цветной, зеркальный, с тиснением.

Устанавливают несущие планки с интервалом в 120 см. При проектировании, для того, чтобы потолочная поверхность выглядела гармонично, планируют установку крайних несущих профилей на одинаковом удаление от соседних стен. Расчет подвесного потолка «Армстронг» помогает определить точное количество необходимых деталей.

Поперечный профиль

Эти изделия служат для соединения между собой продольных профилей. При использовании калькулятора расчета подвесного потолка «Армстронг» учитываются детали длиной 60 см и 120 см.

Технические характеристики поперечин такие:

ширина полок — 15 мм и 24 мм;
высота стоек — 30 мм и 38 мм;
материал изготовления — оцинкованная сталь, алюминий и пластик;
тип соединения с несущими изделиями и между собой — замок;
крепление к подвесам — на крючок через отверстие;
цвет — аналогичный несущим профилям.

В результате соединения продольных и поперечных деталей получается решетка с ячеями в виде квадрата со стороной 60 см. Прилегающие к стенам ячейки могут иметь прямоугольные формы. Это зависит от проекта.

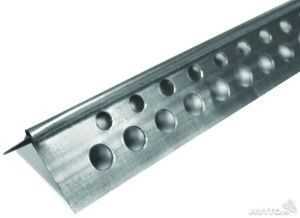

Угловой профиль

Угловой профиль предназначен для опоры крайних в конструкции плит и закрытия щелей между ними и стенами. Выпускаются они в виде планок длиной 200 см. Уголок имеет высоту 24 мм и полочку шириной 19 мм. Фактура поверхности уголка соответствует лицевой стороне несущих и торцевых деталей каркаса. Изготавливают угловые планки из металла или пластика. Крепление к стене осуществляется саморезами и пластмассовыми дюбелями. Для определения нужного количества угловых планок калькулятор подвесного потолка «Армстронг» не нужен. Достаточно поделить периметр помещения на длину одной панели и округлить в большую сторону.

Кассеты «Армстронг»

Квадраты, которые укладываются в каркас

Квадраты, которые укладываются в каркас, имеют размер 60 60 см. По способу фиксации они могут укладываться на полки каркаса сверху или пристегиваться к ним снизу. Облицовочные панели определяют внешний вид подвесного потолка, так как занимают практически всю его площадь.

Материал для изготовления кассет используется самый разнообразный, в зависимости от предназначения помещения.

Так, потолочные кассеты изготавливают из такого сырья:

гипсокартон;
минеральная вата;
пенопласт;
стекло;
пластик;
ламинированная фанера и ДВП;
алюминий;
натуральное дерево;
зеркало.

В зависимости от типа облицовки вес покрытия может быть от 2 кг/м до 8,5 кг/м . Исходя из этого, проводится расчет подвесов. Математическим путем определить их потребность довольно просто. Достаточно площадь комнаты в метрах поделить на площадь одной плиты (0,36 м ), полученный результат округляется в сторону увеличения.

Осветительные приборы

Осветительный прибор

Организация освещения играет важную роль в создании интерьера помещения. Калькулятор расчета подвесного потолка «Армстронг» поможет определить нужное количество, тип и суммарную мощность осветительных приборов.

Для оборудования потолка «Армстронг» используются такие устройства:

люстры;
растровые светильники;
споты;
точечные светильники;
светодиодные ленты.

Выбор осветительных приборов напрямую влияет на количество закупаемых панелей, подвесов и стальных профилей для монтажных платформ.

Особенности конструкции

В состав системы входит металлический каркас, прикрепленный к основному перекрытию на регулируемые подвесы. В образовавшиеся ниши вставляются декоративные модули или светильники. Порядок размещения вставок не фиксированный, и может изменяться в любом соотношении.

В состав каркаса входит профиль следующих видов:

Пристенный уголок . Устанавливается вдоль стен в помещении, где происходит монтаж системы. Выполняет как несущую, так и декоративную функцию.
Основная направляющая . Укладывается поверх пристенного уголка и подвесов. Данный элемент длиной 370 см чаще всего монтируется в поперечном направлении, воспринимая на себя основную нагрузку.
Поперечная направляющая . Представлен этот элемент в двух разновидностях (120 см и 60 см). Более длинные поперечины находятся между основными направляющими. Короткие направляющие размещаются между длинными направляющими.

В готовом виде каркас представляет собой решётку с квадратными окнами шириной 60 см. В качестве соединительных элементов выступают защёлки, предварительно установленные на профиль. Для фиксации подвесов к потолку используются дюбели и шурупы: их монтируют непосредственно над крепежными участками к основным направляющим. Установка декоративных элементов и светильников осуществляется внутрь образовавшихся рамок.

В процессе сооружения обрешетки пристенным уголком оформляется весь периметр помещения на выбранной ранее высоте. Далее устанавливаются основные направляющие (удобнее тут же монтировать и подвесы, над направляющими). Основные направляющие должна разделять дистанция в 120 см: именно такой размер имеют длинные поперечины, размещаемые с шагом 60 см. Монтажные работы необходимо производить последовательно: зафиксировав очередную направляющую, ее сразу соединяют поперечинами. По окончанию обустройства обрешётки можно переходить к монтажу светильников и декоративных квадратов.

Подсчет

Для уверенности в том, что подвесной потолок системы армстронг будет собран без лишних финансовых потерь, необходимо сделать точный расчет всех комплектующих и материалов, которые могут понадобиться. Можно воспользоваться тысячами онлайновых калькуляторов, которые предлагаются всеми производителями подобной продукции, а можно сделать это без обращения к интернету. Достаточно умножить площадь имеющегося помещения на определенный коэффициент.

Знание длины и ширины помещения, позволит подсчитать необходимое количество деталей для сборки каркаса. Все расчеты, можно произвести, согласно таблице, представленной далее.

S – общая площадь помещения, в котором устанавливается потолок. Для примера, подсчитано количество декоративных плит и фурнитуры, для помещения, площадью 50 квадратных метров.

Наименование	Коэффициент умножения	Пример расчета	Количество
Панели 60Х60 сантиметров	2,77	S * 2.77 50*2,77	138,5
Направляющая основная, длиной 3,77 м	0,21	S * 0,21 50*0,21	10,5
Планка поперечная 0,6 м	1,388	S * 1,388 50*1,388	69,4
Планка продольная 1,2 м	1,26	S * 1,26 50*1,26	63
Потолочный плинтус	0,17	S * 0,17 * 2 500,172	17
Подвес	0,96	S * 0,96 50*0,96	48
Освещение	0,2	S * 0,2 50*0,2	10

Полученные цифры можно округлить для удобства в большую сторону.

Светильники рассчитаны для стандартных условий освещения. Можно сделать вычисления по другому принципу – на каждые пять квадратных метров площади, потребуется один осветительный прибор. При этом, нужно помнить, что мощность таких осветительных приборов может быть разной. Показатели могут меняться в достаточно широких пределах и поэтому, при выборе освещения, лучше проконсультироваться у продавца относительно конкретной модели.

Дюбеля считаются, исходя из количества используемых подвесов, плюс несколько на запас. Хватит двух – трех запасных крепежей такого типа. Для крепления пристеночного профиля тоже используются такие крепежи. Они подсчитываются, исходя из простой формулы: на каждый метр профиля необходимо 2 – 3 дюбеля. Фиксировать его нужно на расстоянии 30 – 40 сантиметров, в зависимости от материала стен и выбранной конструкции потолка.

Другие варианты подсчета потолка Армстронг

Если составление схемы вызывает какие-либо трудности, то для того, чтобы рассчитать подвесной потолок, можно применить более простой способ:

Определить общую площадь потолочного перекрытия.
Умножить полученный результат на специальный коэффициент, округлив итоговое значение до целого числа.

Каждая деталь конструкции имеет коэффициент, как рассчитать подвесной потолок Армстронг:

Декоративная плита – 2,78.
Основной направляющий профиль – 0,23.
Подвесы – 0,7.

К примеру, если после расчета потолка Армстронг значение общей площади получилось 96 м2, то для сооружения конструкции необходимо 96×2,78=266,88≈277 декоративных вставок, 96×0,23=22,08≈23 основных направляющих, 96×1,4=134,4≈135 поперечин и 96×0,7=67,2≈68 подвесов.

Однако самый быстрый способ расчета комплектующих подвесного потолка – использовать для этого онлайн-калькулятор. Посчитать потолок Армстронг, как правило, получается очень быстро, но точность полученных данных не очень большая. Чтобы получить более-менее адекватный результат, рекомендуется использовать сразу несколько таких калькуляторов. В таком случае за итоговое значение берут среднее арифметическое число.

Установка вентиляции

Монтаж вентиляционных каналов рекомендуется осуществлять на этапе обустройства каркасной конструкции. Если этот момент упустить, задача по организации продухов усложняется. В качестве внешних выходов используются стандартные вентиляционные решётки, размер которых совпадает с размерами декоративных плит. Все, что потребуется в том случае – вставить элементы в посадочные места на обрешетке. Это освобождает от применения механических соединителей между потолком Армстронг и системой вентиляции.

Благодаря решеткам воздух свободно циркулирует между помещением и запотолочным пространством. Уровень вентиляции получается очень хорошим. При расчете подвесного потолка Армстронг в учет берут объем комнаты и тип используемых каналов. Обустроив нужное число воздушных выходов, их необходимо подвести к поверхности потолка и оформить решетками круглой формы. Каждый из каналов необходимо оформить отдельной решеткой округлой формы.

Расчет необходимой комплектации

Перед тем, как собрать Армстронг, нужно тщательно выполнить все необходимые расчеты. При расчете Армстронга определение длины пристенного уголка обычно не встречает никаких затруднений. Все, что потребуется в этом случае – сложить вместе общую длину стен, вдоль которых будет устанавливаться уголок. Это также касается всех балок, выступающих участков стен, ниш и т. п. Итоговый результат делится на стандартную длину уголка (3 м) и округляется в большую сторону. К примеру, если после подсчета общей длины стен получилось 40 м, то для определения числа уголков проводится простое деление 40 : 3 = 13,3333. После округления получается 14 штук.

Чтобы произвести расчет подвесного потолка, точно определив количество основных и поперечных направляющих, составляется схема с указанием местоположения каждого элемента потолка. В основном размеры потолочной поверхности не дают возможность применить целое число ячеек. В таком случае рекомендуется добиться такого размещения декоративных панелей, чтобы меньшие по размеру были равномерно рассредоточены по всей отделываемой площади. Если оставшееся расстояние меньше половины общей длины панели, то такие кусочки желательно размещать по одной из сторон комнаты.

Порядок составления чертежа для расчета комплектующих подвесных потолков Армстронг:

Вся поверхность потолка на чертеже схематически разбивается на квадраты 60 на 60 см. Их общее число (вместе с укороченными элементами) указывает на нужное количество декоративных панелей и светильников.
С помощью чертежа расчета потолка Армстронг определяется число основных направляющих. Как правило, они располагаются поперёк помещения, под углом 90 градусов к самой длинной стене. Монтаж первого ряда рекомендуется начинать в 60 см от примыкающей стены. Следующая полоса монтируется в 120 см от первой и т. д. Как показывает опыт, длину помещения обычно никогда не удается разделить на требуемое число секторов. В таком случае осуществляется симметричное размещение элементов. Слишком короткие обрезки стараются устанавливать вдоль самой незаметной для обозрения стороне.
В очень широких комнатах стандартной длины основных направляющих (3,7 м) не хватает. В таком случае проводится прямая стыковка нескольких элементов между собой, для чего используются специальные замки. Для обрезания лишних частей потребуются ножницы по металлу. Такое положение вещей провоцирует заметное возрастание числа основных направляющих (по количеству стыкуемых отрезков). К примеру, если помещение имеет ширину 5,8 м, то потребуется сращивание двух основных направляющих. При длине помещения в 10 м требуется 9 линий из основных направляющих или 18 стандартных изделий.
Далее в процессе расчета комплектующих для потолка Армстронг определяют число поперечин. Начинать удобнее с более длинных составляющих, переходя затем к коротким деталям (при их наличии). Если какой-то из элементов нуждается в подрезании по длине, его считают отдельно.

Дополнительное оборудование

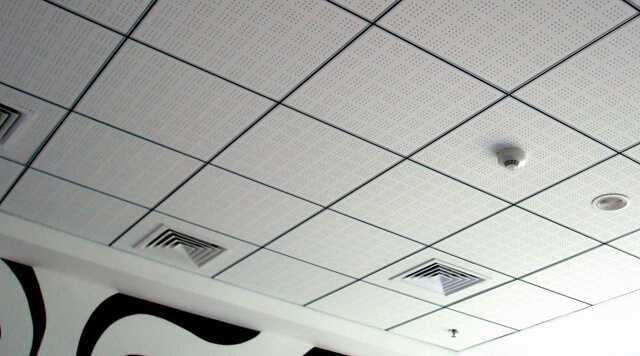

Подвесной потолок невозможно представить без красивых вентиляционных решеток, потолочных светильников и другого дополнительного оборудования. Вентиляционная решетка «Сота» устанавливается без подвесов.

Вентиляционная решетка “Сота”

Решетка вентиляционная «Сота» изготовлена из ударопрочного пластика и монтируется в подвесные потолки без специальных подвесов. Ее габариты – 595×595 миллиметров, толщина 8 миллиметров, размер ячейки 25×25 миллиметров. Такая решетка отлично справляется со своими функциями и вписывается в интерьер помещения.

Существует четыре типа светильников для подвесных потолков:

Встраиваемые светильники существуют уже много лет, отличаются своей надежностью и простотой в монтаже и эксплуатации.
Накладные монтируются непосредственно на поверхность потолка на подвесах. Использование таких светильников позволяет уменьшить зазор между базовым потолком и подвесным.
Декоративные светильники созданы для улучшения внешнего вида помещения.
Светодиодные панели долговечные и экономичные.
