Монтаж подвесного потолка армстронг

Светильники и вентиляционные решетки

Штатные светильники и вентиляционные решетки неплохо подходят для офисов, торговых залов, общественных и медицинских учреждений. Они имеют тот же размер, что и плиты и просто устанавливаются в выбранное место. С подключением ламп проблем не бывает — обширное запотолочное пространство позволяет подвести провода нужного сечения без проблем. Их укладывают в металлические лотки, закрепленные на потолке или кабель каналы.

Использование вентрешеток в домах и квартирах — случай, скорее, исключительный. Система сама по себе негерметична, многие плиты с перфорацией, что обеспечивает достаточную степень вентиляции запотолочного пространства. Если, все-таки необходимы дополнительные отверстия, можно или штатную решетку использовать или встроить меньшего размера, вырезав в плите подходящее отверстие.

Сборка потолка Армстронг

После того как все вопросы решены, еще раз проверено соответствие профилей, исправность замков, подвесов, выяснили, как собрать потолок Армстронг, можно приступать к непосредственному монтажу каркаса.

В первую очередь выполняется разметка расположения на стенах стартового уголка-профиля. От того, насколько точным будет выполнен монтаж пристенной уголковой рейки, зависит тот факт, будет ли система выглядеть одной плоскостью, или поверхность получится волнистой или «заваленной» в один из углов помещения. Общие положения, как собрать потолок Армстронг. Будет полезно узнать о том, как правильно отрегулировать потолочный каркас.

Для разметки применяют только лазерный или гидравлический уровень, рекомендуется сначала нанести на стены линию контура, и лишь потом приступать к монтажу. Уголок крепится на стены обычными дюбелями с полипропиленовыми вкладышами, с шагом 20 см.

После того как уголок собран, можно приступать к монтажу направляющих балок. Каждую рейку необходимо предварительно проверить на осаживаемость между двумя уголками, после чего фиксируют с помощью концевых замков.

Подготовка к сборке

Первоначально, до первых этапов монтажа, потребуется снять детальную планировку помещения. Не размеры – длину и ширину, а именно габариты, позволяющие увидеть, насколько контур комнаты отличается от правильного квадрата или прямоугольника.

Это важно для того, чтобы правильно выбрать точки крепления потолка Армстронг и линию подреза крайнего ряда. Кроме того, будет полезным измерить расстояние от пола до плиты перекрытия, это позволит правильно выбрать уровень монтажа

Кроме того, будет полезным измерить расстояние от пола до плиты перекрытия, это позволит правильно выбрать уровень монтажа.

Минимальная высота потолка Армстронг, точнее, запотолочного пространства, составляет 150 мм, на очень кривых плитах перекрытия допускается монтаж одного из краев на расстоянии до 100 мм. Меньше делать нет смысла, так как могут не поместиться подвесы.

Второй этап – создание основного каркаса

При выполнении установки каркаса, очень важна последовательность действий. Для начала к стенам прикрепляется металлический стартовый профиль, поэтому здесь важна ориентация на разметку, сделанную заранее. Чтобы крепление профилей было надежным, крепятся специальные анкерные болты в заранее сделанные отверстия (здесь можно использовать перфоратор или любой другой подходящий инструмент).

Теми же анкерными болтами напрямую к потолку крепятся подвесы. Наиболее часто используются пластинчатые подвесы, которые могут согнуться таким образом, что будут находиться перпендикулярно по отношению к потолку. В случае применения стержневых подвесов, они крепятся к кольцам, и после этого оптимальная и нужная длина каждого стержня регулируется отдельно.

Используя короткие саморезы, крепим основные профили к подвесам. Саморезы используются предназначеные для работы с металлическими материалами.

Для работы в широких помещениях соединяем продольные элементы готового каркаса друг с другом. При помощи уровня все части заготовленного каркаса выравниваются, проверяются. Основные профили со своими концами заводятся в стартовый профиль, после этого фиксируются при помощи рабочих саморезов.

Порядок монтажа подвесного потолка Армстронг

Подвесная система рассчитана на распределенную нагрузку — 3,5 … 6,0 кг/м 2 от веса потолочных панелей, а также налагаемого сверху (при необходимости) слоя изоляционных материалов. Несущие профили каркаса (Т24х38; Т15х38, Таблица №1) на регулируемых пружинных подвесах крепятся к основанию шагом не более 1200 мм (Таблица №2).

Для предотвращения перегруза периметрального профиля крайний подвес должен отстоять от стен не более чем на 600 мм при весе потолочных изделий до 4,0 кг/м 2 и 450 мм при весе более 4,0 кг/м 2 . Минимальное расстояние каркаса от основания должно быть не менее 120 мм из условия возможности демонтажа плит в период эксплуатации.

В общем случае монтаж подвесного потолка Армстронг производится в следующем порядке:

— обмер помещения и разбивка основных взаимо перпендикулярных осей;
— вынос отметок чистого потолка на стены и колонны;
— разметка потолка от осей помещения в обе стороны для выявления размеров крайних к стенам плит, мест расположения светильников, вентрешеток и других устройств;
— крепление углового профиля (ПУ-профиль 19/24) на стены и колонны при помощи дюбелей, устанавливаемых через 0,5 м ;
— крепление подвесов с тягами к базовому потолку посредством анкерных элементов;
— установка основных Т-профилей 24х38 и выравнивание их в одной плоскости;
— установка поперечного Т-профиля 24х32 в просечки основного профиля;
— установка продольного Т-профиля 24х28 в просечки поперечного профиля;
— укладка плит в ячейки каркаса производится в процессе монтажа каркаса или по его окончании. Укладку выполнять в направлении, указанном стрелками на обратной стороне плит.

Плиты, примыкающие к стенам, колоннам и другим конструкциям, обрезать по месту;

— при необходимости, в процессе монтажа плит, произвести укладку тепло- или звукоизоляционного материала;
— установка светильников, вентиляционных решеток и т.п. производится в процессе монтажа.

Монтаж потолка Армстронг

Собрать потолок Армстронг просто: понадобится дрель, подходящий крепеж (дюбеля или саморезы, в зависимости от материала перекрытия), неплохо иметь лазерный уровень, но можно обойтись водяным и пузырьковым. Для нарезки профилей можно использовать ножницы по металлу, а можно — болгарку с режущим диском или ножовку с полотном по металлу.

Технология монтажа подвесного потолка Армстронг по шагам выглядит так:

Отмечаем на стенах уровень, на котором будет находится навесной потолок. Проще это сделать с нивелиром, сложнее — с пузырьковым уровнем.
По намеченной линии крепим пристенный профиль. Есть профили с разной шириной полочек, при монтаже не перепутайте — полка должна иметь такой же размер, как и у профилей. Фиксируют к стенам подходящим крепежом каждые 50 см. Крепление пристенных профилей
Прикрепив пристенные профиля замеряем необходимую длину несущего профиля и отрезаем нужное количество кусков

При этом обратите внимание, что далеко не всегда размеры помещения получаются кратными 60 см. В большинстве случаев приходится крайние плиты подрезать

В этом нет ничего страшного, но надо правильно разработать план размещения плит на потолке — «подрез» надо разогнать по обеим сторонам. Но сделать это надо так, чтобы по краям не оказались узкие полоски (смотрите на рисунке). Лучше нарисуйте план, а после приступайте к монтажу
На потолке отмечаем линии крепления направляющих профилей. Они устанавливаются через 120 см, то есть несущих профилей будет меньше, чем ячеек. По этим линиям через каждые 50 см устанавливаем подвесы. Установка подвесов

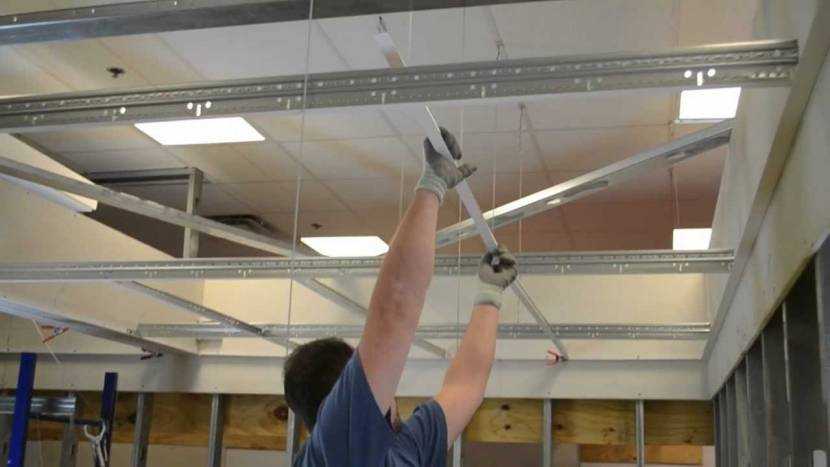

На установленные подвесы навешиваем нарезанные на отрезки нужной длины несущие профили. В профилях есть перфорация. В одно из отверстий заводим крючок и поджимаем его — чтобы крепче держалось. Края несущих профилей заводим в уже установленный пристенный. Навешиваем несущие профиля и закрепляем их на крючках
Берем поперечные профиля длиной 120 см, устанавливаем их вставляя выступы на краях в вырезы на несущем профиле. В результате получится сетка из прямоугольных ячеек 120*60 см.
Берем короткие поперечные профиля по 60 см и вставляем так, чтобы получилась сетка с ячейкой 60*60 см. Крепление такое же — выступ заводится в вырез. Собираем решетку из профилей
Выставляем все подвесы так, чтобы потолок был в одной плоскости. Тут может снова-таки помочь нивелир (лазерный уровень), но можно обойтись обычным строительным.
В полученную систему вкладываем плиты. Их разворачиваем боком, аккуратно заводим, затем опускаем на место. Работать надо чистыми руками — плиты пачкаются. Если это необходимо, режутся они обычным канцелярским ножом (кладете на ровную чистую поверхность, прикладываете по линии реза линейку или правило, проводите вдоль канцелярским ножом, хорошо на него надавливая).

Установка плит в систему подвесных потолков Армстронг

Вот вам пошаговая инструкция по монтажу Армстронга. Все действительно несложно. Надо только предварительно продумать план расположения плит и уяснить для себя, где, на каком расстоянии от стен будут проходить несущие профиля. Дальше все собирается как конструктор.

https://youtube.com/watch?v=YYabqWJrXCw

Советы специалистов

Чтобы упростить процесс создания подвесного полка Армстронг и сделать прочную, красивую, надежную конструкцию, необходимо придерживаться следующих советов специалистов:

  • проведение предварительных расчетов позволит приобрести необходимое количество материалов;
  • учитывайте особенности перекрытия в комнате, если попадаете на арматуру, то подвесы надо смещать и увеличивать количество;
  • в зависимости от используемых подвесов, расстояние от потолка до подвесной конструкции может быть разным;
  • берите немного подвесов и плит про запас, так как никто не застрахован от ошибок и вам не надо будет бежать в магазин за недостающим элементом.

Технология крепления натяжных потолков

Для фиксации ПВХ-плёнки используются специальные багеты, которые монтируются по периметру комнаты на небольшом расстоянии от базового перекрытия. Существуют разные виды профилей для натяжного потолка. Они отличаются материалом изготовления, конструкцией, системой крепления и способом монтажа.

Системы крепления

Для плёночных потолков применяется два способа фиксации полотна:

  1. Гарпунный. Признан самым надежным. Для крепления к краю ПВХ-плёнки после раскроя приваривается загнутая пластиковая кромка (гарпун). В процессе установки кромка вставляется в багет и цепляется за специальный выступ в конструкции профиля. Полотно надежно фиксируется и держится по принципу гарпуна, за что крепление и получило такое название. Оставшийся зазор закрывается специальной маскировочной лентой. Существует также бесщелевой профиль, но для его монтажа требуются идеально ровные стены.
  2. Штапиковый (клиновый). Плёнка отмеряется с запасом. Полотно заправляется в профиль и закрепляется специальной заглушкой в форме клина или штапика. Излишки плёнки затем обрезаются, а щель закрывается декоративной вставкой.

Технология установки потолков с гарпунным креплением требует точного расчёта размеров полотна, иначе плёнки не хватит или потолок будет провисать. Зато монтаж выполняется быстро и легко, так как натяжение рассчитано при раскрое, достаточно просто заправить гарпун в багет. Дополнительно такая система крепления позволяет без труда снять покрытие и натянуть снова. Это необходимо, например, чтобы слить воду после потопа или отремонтировать электрику за потолком.

При штапиковом креплении раскрой полотна делается приблизительно и ошибки не так страшны. Но регулировать натяжение пленки вручную гораздо сложнее и под силу только опытным специалистам. Кроме того, такой способ относится к неразборным. После демонтажа покрытия придётся приобретать новую пленку.

Виды профиля

Багеты делают из пластика или алюминия. Металлические дороже, но прочнее и долговечнее. В помещениях площадью более 20 квадратных метров рекомендуется устанавливать именно алюминиевые. Если размеры комнаты меньше, подойдут и пластиковые.

По месту крепления багеты делятся на стеновые и потолочные. Какой из них выбрать, зависит от высоты конструкции и состояния чернового потолка. Минимальный отступ от перекрытий достигается потолочным профилем (2-3 см). Но в таких случаях невозможно смонтировать встроенное освещение или скрытый карниз для штор. А черновой потолок должен быть идеально ровным и строго горизонтальным, что на практике встречается крайне редко.

При креплении к стенам теряется больше высоты в помещении, но под полотном можно спрятать закладные для светильников, блоки питания или инженерные коммуникации. Также стеновой профиль позволяет легко выставить горизонтальный уровень, даже при сильных перепадах чернового потока.

Область применения и рекомендации по использованию

Потолочные панели Байкал можно использовать в следующих помещениях при соблюдении ряда определенных факторов:

  • помещениях производственного и общественного назначения при условии соблюдения оптимального уровня влажности и температурного режима;
  • помещениях, где необходимо скрыть черновую потолочную отделку, осуществить установку мощных вентиляционных систем, проложить многочисленные кабели под электрические приборы;
  • административных зданиях, офисах, торговых предприятиях, клубах, гостиницах и пр.

Привлекательная по внешнему виду и относительно недорогая по стоимости такая система хорошо украсит потолок и даст возможность установить различные варианты освещения – подсветку из светодиодов, люминесцентные лампы, а также пожарную сигнализацию и видеонаблюдение.

Технические характеристики

Несмотря на принадлежность плит Байкал к эконом-классу, данные изделия обладают высокими техническими характеристиками:

  • влагостойкость – 70 %. При увеличении влажности в помещении следует применять в отделке влагостойкие плиты Армстронг;
  • акустические свойства – звукопоглощение (от 0 до 1,0) и звукоизоляция (32-36 Дб);
  • светоотражение (от 75 до 80 %). Этот показатель показывает, какая часть попадающих лучей будет отражена от плиточного покрытия. Чем хуже данный параметр, тем большее количество источников искусственного освещения потребуется установить.

Сборка потолка Армстронг

После того как все вопросы решены, еще раз проверено соответствие профилей, исправность замков, подвесов, выяснили, как собрать потолок Армстронг, можно приступать к непосредственному монтажу каркаса.

В первую очередь выполняется разметка расположения на стенах стартового уголка-профиля. От того, насколько точным будет выполнен монтаж пристенной уголковой рейки, зависит тот факт, будет ли система выглядеть одной плоскостью, или поверхность получится волнистой или «заваленной» в один из углов помещения. Общие положения, как собрать потолок Армстронг. Будет полезно узнать о том, как правильно отрегулировать потолочный каркас.

Для разметки применяют только лазерный или гидравлический уровень, рекомендуется сначала нанести на стены линию контура, и лишь потом приступать к монтажу. Уголок крепится на стены обычными дюбелями с полипропиленовыми вкладышами, с шагом 20 см.

После того как уголок собран, можно приступать к монтажу направляющих балок. Каждую рейку необходимо предварительно проверить на осаживаемость между двумя уголками, после чего фиксируют с помощью концевых замков.

Конструктивные особенности

Устройство потолка Армстронг несложное, вся система состоит из каркаса, изготовленного из стальных планок, которые сделаны в форме ячеек. На них укладываются панели, как правило, стандартного размера.

Жесткие плиты делаются из следующих материалов:

  • древесина;
  • металл;
  • зеркало;
  • пластмасса.


Деревянный потолок Armstrong выглядит очень красиво, но потребует особого ухода Источник postroika.biz Мягкие панели делаются из искусственных или натуральных стройматериалов. Сегодня из-за того, что чаще всего выбираются экологичные материалы, плиты, где в составе есть минеральная вата, начали применять не настолько часто, так как в ней находятся мелкие частицы, которые при попадании в дыхательные органы могут нанести непоправимый ущерб организму.

Для организации системы Armstrong зачастую выбирают мягкие органические материалы. В их составе находится целлюлоза, потому они совершенно неопасны, не тяжелые и, если требуется, то с легкостью обрезаются.

Для устройства каркаса и его облицовки требуются:

  • несущие рейки размером 3,7 м – они ставятся параллельно короткой стенки и, если требуется, то наращиваются стандартными крепежами либо обрезаются;
  • стандартные плиты на потолок Армстронг размеры которых 600х600 мм;
  • продольные профильные элементы размером 1,2 м, которые закрепляются к несущим с дистанцией 600 мм;
  • поперечные рейки размером 600 мм;


Как правило, для полотка Armstrong используются типовые плиты, но изготавливаются и эксклюзивные полотна Источник 2proraba.com

  • стеновые профильные части размером 3 м – они закрепляются по периметру комнаты;
  • подвесы с крюком, при этом к потолку закрепляют штангу дюбелями, а крюк крепится на несущие планки;
  • размер подвеса можно отрегулировать зажимом и этим обеспечить горизонтальное положение потолка;
  • обрезанная плитка, которая предназначается для подгонки под габариты комнаты;
  • анкера, которые требуются для фиксации подвеса к базовой поверхности.

Ширина потолочного профиля – 15 и 24 мм. Первый применяется для установки легких потолков с использованием органических панелей. Второй используется во время установки конструкций из металла, стекла, зеркал с множеством дополнительных элементов.

Каркас закрепляется с применением стандартных крепежей, ему необходима незначительная подгонка, так как его сборка происходит наподобие конструктора.


Сборка каркаса имеет множество особенностей, которые нужно учитывать Источник domostroy161.ru

Особенности монтажа профиля

После того как была определена планировка, форма помещения, необходимо скомпоновать схему монтажа профиля. Направляющие и поперечные балки придется стыковать с помощью замковых устройств, расположенных на торцах профилей. Надежное и прочное соединение достигается только в том случае, если монтаж несущей планки и поперечного профиля выполнен строго под прямым углом.

Поэтому планировку будущего подвесного потолка привязывают к прямому углу комнаты. Скошенный край будет заполняться подрезанными участками профиля, но монтаж несущих балок должен выполняться строго параллельными линиями. В данном случае потребуется увеличить количество подвесов, так как скошенный край каркаса будет опираться на пристенный уголок.

Устройство конструкции

Ни одна работа, тем более такая сложная и ответственная, не происходит без предварительного планирования и точного соответствия технологии. Перед началом установки подвесного потолка следует выполнить чертеж конструкции на бумаге и приобрести комплектующие.

Для создания чертежа необходимо максимально точно измерить длину и ширину помещения. Для начала при помощи уровня проводится горизонтальная линия на расстоянии 10-15 см от уровня потолка. Точная высота зависит от выбранного типа светильников (накладные, встраиваемые и т. д. ). На этом этапе вы должны определить степень кривизны вашего потолка, чтобы учесть это при установке подвесного. Это обязательный этап работы.

После вычисления высоты и периметра потолка следует начертить продольные и поперечные линии по периметру с шагом 60 см. Должны получиться ровные квадраты. Подвесы будут прикрепляться на продольных линиях, они отмечаются точками через каждые 60 см.

Разновидности

Структура конструкции различается по цветовой гамме, фактуре материала и добавок к нему. Такой большой выбор позволяет на этапе монтажа Армстронгасоздать конструкцию из нескольких уровней.

Материал, из которого изготовлены профильные плиты бывает:

  • с тиснением;
  • декорированный различными элементами;
  • перфорированный;
  • все плиты составляют один геометрический рисунок.

По форме профили выпускаются в двух вариантах — квадратные прямоугольные. Профиль так же подразделяется на следующие виды, и зависит это от места установки:

  1. класс эконом. Это самый бюджетный вариант, но качество хорошее;
  2. функциональный. Абсолютно защищённый от влажности профиль;
  3. акустический. Отлично справляется с шумовыми проблемами;
  4. гигиенический. Плиты обработаны защитным, бактерицидным слоем от налипания жира;
  5. дизайнерский. Плиты могут с рисунком или другим оригинальным оформлением.

Выбор впечатляет. Осталось только определиться с технологией монтажа, и для какого помещенияделать потолок Армстронг.

Как установить потолок Армстронг в типовой квартире

Главная проблема при установке потолка Армстронг в квартире – снижение уровня минимум на 15-20 см. При меньшей высоте будет сложно не только смонтировать каркас, но и выдержать его горизонтальность. Еще одна сложность – укладка плиток. Чтобы завести плиту в ячейку, ее (плиту) требуется наклонить под углом не менее 30 градусов, и если пространство между каркасом и базовым потолком слишком мало, плитка не влезет.

Цены на потолок «Армстронг Axiom KE Canopy»

Потолок Армстронг Axiom KE Canopy

Главная трудность монтажа потолка Армстронг в квартире в том, что плиты в процессе наклоняются под углом 30 градусов, а это, в свою очередь, невозможно, если над каркасом недостаточно пространства

Если потолки в квартире выше 275 см, установку Армстронга выполняют по обычной технологии. При этом чистовая высота помещения будет не менее 250 см, что допускается СНиПом. При меньшей высоте перекрытий потолки Армстронг рекомендуется монтировать только в помещениях с периодическим пребыванием людей, например, в коридоре.

Видео — Установка зеркального потолка армстронг

Потолок Армстронг отличается невысокой ценой, не выделяет вредных веществ и не ухудшает микроклимат. Он прост в монтаже и обслуживании, обеспечивает легкий доступ к коммуникациям и подходит практически для любых помещений, главное – подобрать подходящий материал плит и дизайн.

Как монтируются подвесы

Ниже приведены оптимизированные схемы монтажа несущих профилей подвесного потолка Армстронг в зависимости от нагрузки.

Схемы 1 и 4 используются для стандартного монтажа подвесного потолка, оборудованного стандартными декоративными плитами 600х600 мм, весом не более 2 кг каждая. Схемы 2, 5, 6 используются для тяжелых панелей либо при условии дополнительного монтажа светильников, не входящих в класс специализированных источников света для потолков Армстронг. В этом случае увеличивается количество точек подвеса по линии примыкания к стене и в центральной части каркаса.

Подвесы могут располагаться без соблюдения шахматного порядка. Например, на схеме ниже количество подвесов было увеличено, но монтаж крепежа выполнен треугольником или рокадой. Главное, расстояние между точками крепежа потолочного каркаса не должно превышать 1200 мм.
