Виброподвесы для гипсокартона

Проблемы грамотного выбора

При выборе заводских образцов подвесов/крепежей стоит обращать внимание на их прочность. На виброподвес приходится значительная нагрузка по поддержанию гипсокартонных листов вкупе с изолирующим материалом, а также им необходимо удерживать слой шпаклевки

Бюджетные варианты данных устройств обычно приспособлены удерживать вес до 12 килограмм, стандартные уже рассчитаны на 15 и более. Варианты-«тяжеловесы» приспособлены к весу в 40 килограмм для стены и в 30 килограмм для потолка. Также, качественное функционирование крепежей будет зависеть от толщины и площади эластичной шайбы – чем она больше в объеме, тем качественнее будет изоляция. Этот же параметр будет еще зависеть от упругости материала: например, для пущей эффективности следует отдать предпочтение каучуковым прокладкам, нежели обычным резиновым.

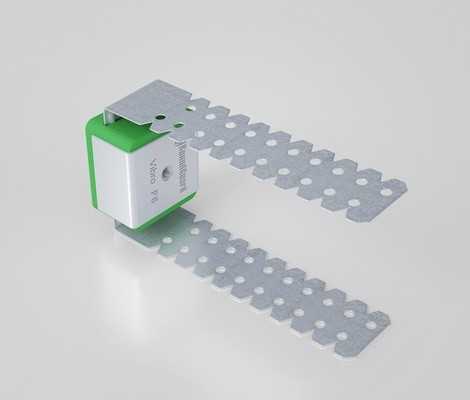

Виброизолирующие подвесы

Подвесы этого вида стали своего рода инновационным решением задач, направленных на снижение уровней шума и вибраций в жилых помещениях любого типа. В зависимости от вида несущих конструкций на сегодняшний день разработаны несколько типов виброизолирующих подвесов. Их отличительные характеристики:

Наличие антикоррозионного покрытия на всех металлических элементах подвеса.
Материал, используемый в производстве виброизолирующих подвесов – микропористый полиуретановый эластомер, характеризуется высокой способностью поглощать шумы и вибрации. В частности, такие подвесы способны поглощать до 90% вибраций с частотой порядка 20 Гц.
Гарантийный срок эксплуатации их составляет 10 лет. Виброизолирующие подвесы.

Следующая задача – правильно выполнить сборку и соединение отрезков профиля в отдельных элементах каркаса. При монтаже потолка из гипсокартона профиль в каркасе приходится удлинять, стыковать и собирать под прямым углом. Для этих целей существуют специальные удлинители и одноуровневые крабы для гипсокартона.

У вас не возникнет проблем с тем, как правильно соединить направляющие крест-накрест в одной плоскости, если под рукой будут крабы. Отрезки профиля вставляются торцами в пазы краба, защелкиваются и прикручиваются к нему.

В заключение следует отметить, что в рамках этой статьи не преследовалась цель ответить на интересующие многих вопросы, например, как крепить гипсокартон или монтировать каркас подвесного потолка. Основная задача сводилась к предоставлению исчерпывающей информации об основных элементах каркаса, в частности – элементах подвесов. Надеемся, что предоставленный материал, подкрепленный мастерством и профессионализмом, позволит хотя бы на шаг приблизить мечту к реальности и сделать безукоризненный потолок – основу для дальнейших творческих идей и дизайнерских находок.

Гипсокартон часто применяется в обустройстве потолка современных помещений. Существует два метода крепления изделия: при помощи клея или каркаса. Во втором случае целесообразно воспользоваться металлическим профилем. Каркас из него позволяет скрыть коммуникации под гипсокартоном. Осталось только выяснить, как крепить профиль к потолку, чтобы впоследствии заняться монтажом потолка.

Крепление гипсокартона с помощью каркаса считается более надёжнымДля монтажа каркаса потребуется производить крепление профилей межу собой и к основанию. Дюбеля помогут справиться с этой задачей. Требуется лишь подобрать их размер, который выбирается с учётом материала изготовления стен. Чем меньше плотность основания, тем важнее прочность крепления. Тем больше должны быть дюбеля. Учитывая это, при работе с основаниями из силикатного блока берут дюбеля 8×80. Для каменных оснований целесообразно приобретать дюбеля 6×40.

Также для работы следует подготовить:

уплотнитель;
шуруповёрт;
измерительный инструмент;
лазерный уровень или ватерпас 1,5–2 м;
перфоратор;
шнур;
режущий инструмент;
карандаш.

Что касается материала, то для обустройства каркаса понадобится 2 вида профиля — CD и UD. Из первого выполняют несущую конструкцию. Второй осуществляет функцию направляющего элемента и имеет меньшую ширину. Ещё заготавливаются анкерные подвесы.

Шаг устройства прямых подвесов

Первый подвес на несущий профиль крепится на расстоянии от стены 100-300 мм. Монтаж креплений проводится непосредственно на одной линии. Стоит понимать, что на прямой находятся центры элементов, а не каждый подвес.

Какое расстояние лучше выбрать, чтобы разместить крепления под профиль на потолок? Рекомендуется выбрать шаг между креплениями в 60 см. Выбрав большее расстояние, вы уменьшите прочности конструкции. А если профиль и подвес находятся слишком близко, получится существенная переплата.

Прямые подвесы на гипсокартонный потолок

Следующий ряд креплений располагается через 40-60 см. Это обусловлено тем, что каждый последующий профиль устанавливается с таким же шагом. Расстояние зависит от толщины гипсокартона, несущего профиля и подвеса. Иногда при шаге 700 мм допускается монтаж элементов с толщиной 0,55 мм.

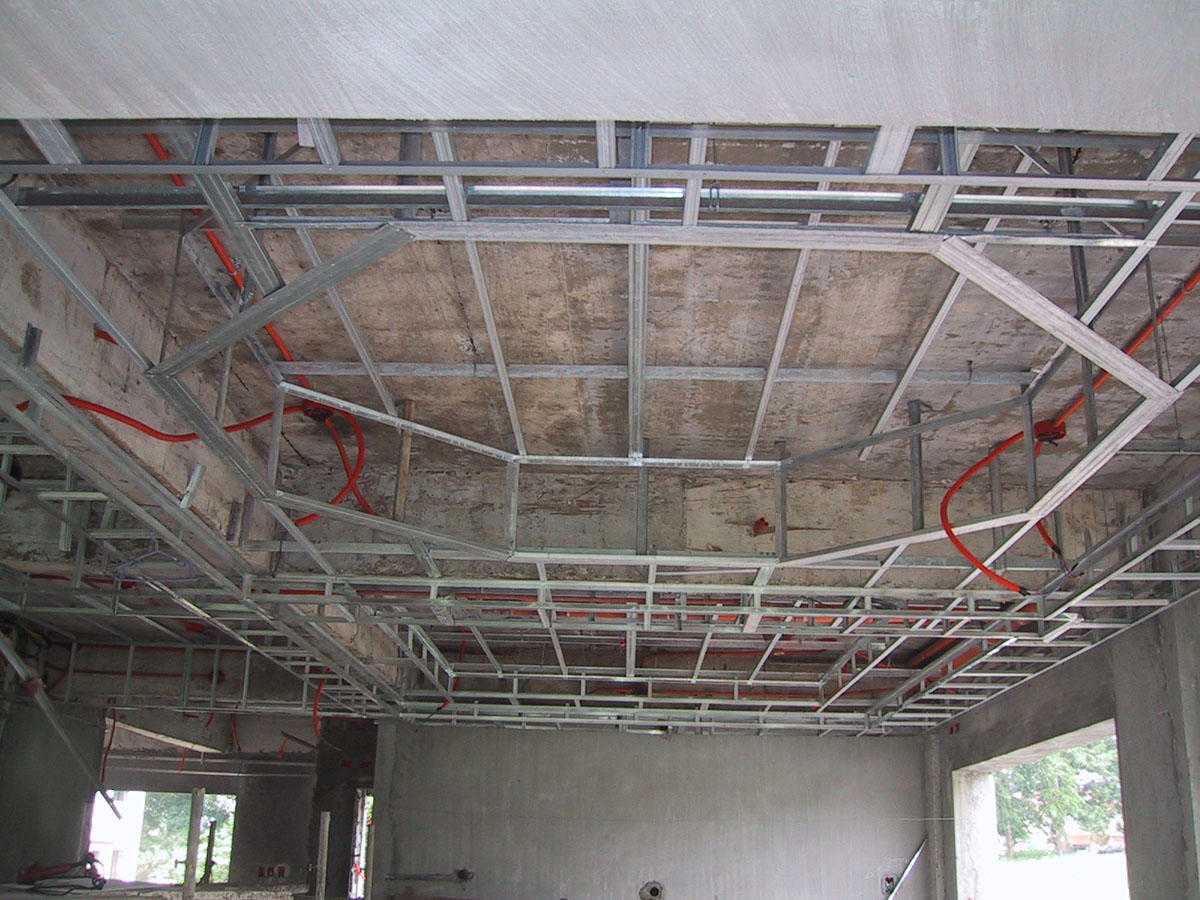

Преимущества подвесного потолка на металлическом каркасе

Каркас потолка чаще всего создают с помощью металлических профилей. Это обусловлено возможностью их установки в любом помещении. Такому материалу не страшен высокий уровень влажности. Оцинкованная сталь обеспечивает защиту от негативного влияния химических веществ, кислоты, огня и воды.

Многие при установке навесного потолка предпочитают выбирать каркас из металлических профилей, потому что его с легкостью можно прикрепить как к бетонному, так и деревянному потолку

При металлическом каркасе монтажные работы проходят намного легче. Преимущество такого элемента:

хорошая гибкость;
возможность нарезки;
принимает любую подходящую форму.

Важно! Из металлопрофиля создают каркасы для многоуровневых и криволинейных потолков. За счет этого конструкции придается эксклюзивная форма

Установка

Когда ремонтные работы производятся своими руками, приходится придерживаться и соблюдать специфику монтажа. Для правильного монтирования звукоизоляционной установки вместе с виброподвесами нужно последовательно выполнять несколько несложных действий.

Нужно замерить потолок. Для такой работы обычно используют строительный уровень, так определяется нижний угол. От самого низкого участка нужно выдержать промежуток, чтобы опустить поверхность, учитывая толщину шумоизоляции и светильников.
Монтируются каркасные направляющие, оклеенные уплотняющей лентой, прилагая к перекрытию.
Далее нужно сделать разметку, которая будет подсказывать, где разместятся потолочные профили вместе с подвесами и перемычками.

Затем фиксируют самодельный или фабричный виброподвес, используя для этого дюбель-гвозди.
Дальше нужно опустить кромки подвеса.
В направляющие вставляют несущие профиля, затем их крепят посредством подвесов. Так создается перемычка.
Теперь можно укладывать звукоизолирующий материал на каркасную основу.

После всей проделанной работы можно начать обшивку потолка гипсокартоном. Стеновой тип виброизоляционных креплений устанавливают таким же методом, как и обыкновенные прямые акустические подвесы. Качественные приспособления используют при создании отличной шумоизоляции комнаты во время монтирования гипсокартонной конструкции. Для создания отличной звукоизоляции в квартире экономить на виброразвязке потолка и стена нельзя. Под профили обязательно нужно укладывать звукоизоляционные прокладки.

Как сделать виброподвесы своими руками, смотрите в следующем видео:

Разновидности

Разные по сложности и количеству ярусов потолочные композиции требуют использования разного крепежа. Наибольшее распространение получили два типа:

Стандартный прямой крепёж в виде перфорированной планки, которая сгибается по краям, в результате чего, получается П-образная деталь с перфорацией на длинных частях.

Регулируемые элементы в виде двух прутков, соединенных металлической регулировочной планкой. Другая разновидность такого крепежа оснащается лишь одним прутком и планкой, позволяющей регулировать высоту установки каркаса.

Для простых одноуровневых решений, а также в тех случаях, когда базовое основание достаточно ровное, применяют прямые крепежи. Для сложных композиций с несколькими уровнями или для установки потолка на перекрытия, имеющие значительные дефекты, применяют регулируемые крепления.

Иногда, вместо регулируемых планок применяют отрезок профиля, закреплённый на базовой поверхности при помощи перфорированной пластины, а непосредственно к каркасу, такая конструкция из двух частей крепится саморезами. Подобные комбинации разных элементов позволяет осуществить сборку самой сложной композиции на любом расстоянии от перекрытия.

Монтаж на стены

От стены отступается около 5 см. Намечаются линии, где будет расположен направляющий профиль.
Ровная сторона профиля проклеивается лентой-уплотнителем, которая выполняет роль компенсатора при расширении материала.
Направляющий профиль крепится дюбелями и саморезами с интервалом 20-25 см.
На стене чертятся вертикальные линии: по ним будут равняться стоечные профили. Располагаться они должны с интервалом 40-60 см.
На линиях отмечается, где будут находиться подвесы. Оптимальное расстояние между ними – 50-60 см.

Стоечный профиль заводится в направляющий и закрепляется. Если у отвесов остаются излишки, то их нужно загнуть внутрь так, чтобы они не мешали каркасу.
При необходимости устанавливаются горизонтальные профили. Для поперечин также может понадобиться усиление отвесами.
Крестообразное соединение выполняется при помощи специальных «крабов». Также можно срезать боковые стенки у горизонтального профиля в местах соединения с вертикальным.
На этапе сборки каркаса делаются закладные – дополнительные усиливающие профили. Они нужны в том случае, если на стену из гкл будет что-то крепиться.

Как крепить профиль для гипсокартона в углах? Здесь необходимо усиление конструкции, поэтому стойки должны располагаться с обеих сторон от стыка, практически вплотную к нему.

Вот и все нюансы, которые позволят собрать каркас правильно.

Схема монтажа

Как крепить подобный потолок? Этапы работы напоминают процедуру сборки предыдущих двух типов подвесных конструкций. По периметру стены крепят направляющие рейки, которые будут также скрывать края панелей. На крепление для подвесного потолка вывешивают траверсы, которые выравниваются строго по горизонтали. Именно к ним и крепят рейки. Тип самих подвесов во многом зависит от расстояния до базового потолка и материала траверс. Поэтому здесь могут использоваться те же прямые подвесы, которые применяются для каркаса потолка из ГКЛ.

Но зачастую алюминиевый потолок вывешивают на специальные пружинные подвесы, которые при большом расстоянии до перекрытия устанавливаются на пружины. Свободные концы таких спиц загибают для большей надежности крепления.

Как крепить рейки к траверсам? Для этого их просто вставляют на свое место и защелкивают. У стен элементы потолка подрезают как по длине, так и по ширине.

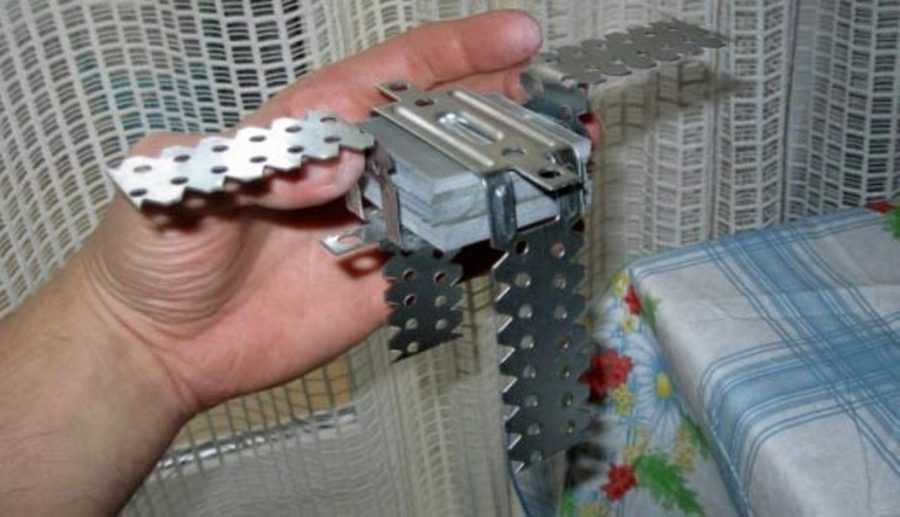

Подвесные устройства для виброизоляции своими руками

Простота конструкции подвесов/крепежей позволяет изготовить их самостоятельно, при том что технология довольна проста, а конечный результат может не уступать по эффективности заводским образцам. Для всей процедуры понадобятся лишь перфорированные металлические пластины и кусочки пористой резины. Нужное количество подвесов необходимо рассчитать заранее, исходя из площади изолируемого помещения (примерно 40 штук на площадь в 15 квадратов). Для непосредственного изготовления виброкрепежа нужно согнуть перфорированную металлическую пластину под форму прямоугольника (П-образный вид), а в центре закрепить резиновую прокладку. Завершающим этапом станет обычный загиб краев пластины. В целях повышения эффективности стоит установить не одну, а несколько прокладок на каждое крепление – это повысит качество гашения звука и максимально воспрепятствует дальнейшему распространению вибраций на гипсокартонный лист.

По окончанию процедуры производства подвесов стоит провести их тестирование. Для этого виброподвес закрепляется на небольшом деревянном бруске, после чего им нужно хорошенько ударить об пол. Немедленно, после удара следует внимательно наблюдать за колебаниями, кои производят пластины. Чем быстрее потухнут колебания краев конструкции, тем качественнее будут виброизоляционные свойства и общая способность к гашению вибрации всей системы в целом.

Монтаж профиля к стене

Комнаты в квартире, а соответственно, и стены могут быть разными: отличаться по размерам, кривизне поверхности или наличию окон. В каждом случае для крепления гипсокартона будет свой алгоритм, но общие правила останутся неизменными. Рассмотрим самый простой вариант – выравнивание стены без окон.

Начинают монтаж профиля под гипсокартон своими руками с установки направляющих на полу и потолке. Перед этим на поверхность металлопрофиля, прилегающую к полу или потолку, наклеивается уплотнительная лента. Алгоритм дальнейших действий таков:

Закрепить нижнюю направляющую на деревянном полу можно при помощи саморезов. В потолке или поверхности бетонного пола перфоратором сверлят отверстия и крепят направляющие на дюбель-гвозди. Обычно в профилях уже есть готовые отверстия, но их можно сделать и самостоятельно с шагом 25–30 см.
При помощи дюбель-гвоздей крепятся прямые подвесы. Их «крылышки» сгибаются в виде буквы «П». С их помощью в дальнейшем мы будем выставлять вертикальные стойки.
Вертикальные профили вставляются в направляющие.

В местах горизонтальных стыков делаются поперечные перекладины. Они крепятся на подвесы, а для соединения с вертикальными стойками у профиля отрезаются боковые стенки на расстояние 5 см. Полученный «язычок» лучше прикрепить при помощи просекателя, если применить «клопы», то будут мешаться их выступающие головки. Другой вариант – воспользоваться одноуровневым соединителем типа «краб».
После монтажа каркаса следует еще раз проверить, все ли элементы находятся в одной плоскости. Гораздо легче исправить огрехи на этом этапе, чем после крепления гипсокартона.

Приступаем к работе

Итак, выбор сделан. Мы смонтируем реечный подвесной потолок в прихожей, снабдив его врезными светильниками. Как установить реечный подвесной потолок своими руками? Начнем с подготовки инструментов.

Инструмент

Устройство подвесного реечного потолка подразумевает применение для его монтажа самых простых ручных электроинструментов, которые, думается, отыщутся почти в каждом доме.

Перфоратор с буром диаметром 6 миллиметров. Нам понадобится крепить пристенный профиль и подвесы к стенам и перекрытию.
Шуруповерт (или дрель с возможностью работы в режиме шуруповерта). Вкручивать вручную десятки шурупов будет, вежливо говоря, очень утомительно.
Ножницы по металлу или, что куда удобнее, ручная турбинка с режущим диском по металлу. И рейки, и профиль придется подгонять по месту.
Резак (или просто острый нож). С его помощью нам предстоит вырезать отверстия под светильники.
Рулетка, карандаш, гидравлический или лазерный уровень. Впрочем, в небольшом коридоре можно обойтись и обычным строительным уровнем метровой длины.

Лазерный уровень экономит много времени в больших помещениях.

Подготовка чернового потолка

Она абсолютно стандартна для всех типов подвесных потолков. Само устройство реечного подвесного потолка подразумевает, что перекрытие выполняет лишь несущую функцию.

Его чистовая отделка не нужна.

Вооружившись жестким стальным шпателем, отделяем те пласты штукатурки, которые готовы упасть. Их падение не представляет опасности для реечного потолка, но зачем нам залежи мусора на нем?

Если углы коридора поражены грибком в результате протечек от соседей, промерзания углов или течей по водостокам — обрабатываем их антисептической грунтовкой. Разумеется, неплохой идеей будет предварительно устранить и причину появления грибка.
Разводим в гофротрубке проводку для светильников. Выводим в нужных местах провода и изолируем их от случайного замыкания.

Гофротрубка защитит проводку от замыканий и попадания влаги.

Монтаж каркаса

Теперь переходим к собственно сборке потолочной конструкции. Как установить подвесной реечный потолок своими руками?

Начнем с крепления пристенных направляющих и подвесов.

Размечаем по периметру прихожей высоту, на которой будет смонтирован потолок. Предварительно лучше найти нижнюю точку перекрытия: оно может быть далеко не горизонтальным.
Крепим по отбитой нами на стене линии пристенный профиль. Шаг точек крепления — 50 — 60 сантиметров. Если стена имеет изгибы, основной критерий расположения точек крепления — отсутствие щелей между стеной и профилем.
Размечаем линии расположения гребенок (траверс). Они должны быть строго параллельны и располагаться на расстоянии не более 1200 миллиметров друг от друга; от крайней линии до параллельной ей стены расстояние не должно превышать 300 мм.
Размечаем точки расположения подвесов для траверс вдоль проведенных нами осей. Установка реечных подвесных потолков в больших помещения подразумевает шаг между подвесами не более тех же 1200 миллиметров и расстояние от крайнего подвеса до стены не более 400 миллиметров. В небольшой прихожей у вас, скорее всего, будет смонтировано два подвеса на каждую траверсу на минимальном расстоянии от стены.

Так выглядит схема сборки потолка с базовыми расстояниями.

Крепим траверсы и выставляем их по высоте так, чтобы нижняя поверхность траверс была на уровне верхней поверхности пристенного профиля.

Монтаж реек

Продолжаем собирать реечные подвесные потолки своими руками.

Следующий этап — крепление реек.

Защелкиваем ближнюю к стене целую рейку в траверсу, подогнав ее по длине.
Обрезаем пристенную рейку по ширине так, чтобы срез не выходил за пределы пристенного профиля. Вводим обрезанный край в профиль и защелкиваем вторую сторону рейки в траверсу.
Аналогично крепим все остальные рейки от стены до стены.

Рейки одна за другой защелкиваются в профиль.

Установка светильников

Размечаем отверстия под светильники для подвесных потолков и вырезаем их резаком. Чтобы не помять рейку — снимаем ее и режем на твердой поверхности.

Затем ставим ее на место и вытаскиваем через отверстие разведенные ранее провода. Подключаем их к колодке светильника и защелкиваем его в отверстии потолка.

В реечный потолок можно ставить любые светильники без ограничений по мощности. Алюминий не боится нагрева.

Потолок полностью готов.

Разновидности

Особенности монтажа

Установка гипсокартонной конструкции на потолок состоит из нескольких этапов.

Замер потолочной плоскости. Он осуществляется при помощи строительного уровня и заключается в определении самого низкого угла, от которого отмеряют расстояние, необходимое для размещения светильника и звукоизоляционного материала.

Нанесение разметки для обозначения мест монтажа стоечных реек с перемычками. Также отмечается расположение виброподвесов.
Закрепление виброподвесов при помощи дюбелей с дальнейшим опусканием их краёв.

Установка несущих реек каркаса и их закрепление с помощью виброподвесов.
Укладка звукоизоляционного материала на каркас и обшивка гипсокартоном.

Монтаж и эксплуатация виброподвеса ни чем не отличается от использования обычного прямого крепления. Главной задачей является правильный выбор крепёжного материала, который полностью зависит от вида потолка. Соединять виброподвесы с профилем каркаса нужно с помощью пресс-шайб либо саморезов.

При монтаже звукоизоляционной конструкции следует понимать, что полного звукоизоляционного эффекта достигнуть не удастся. Тем не менее, применение звукопоглощающих приспособлений позволяет намного понизить уровень постороннего шума и делает нахождение в помещении более комфортным.

Дюбель-гвоздь для ГКЛ

Применяя гипсокартон, следует правильно выбирать крепежные элементы. От этого фактора зависит не только прочность создаваемой конструкции, но и внешний вид, срок продолжительности службы конструкции, её технические характеристики – можно ли отяжелить данную конструкцию различными предметами. Для монтажа каркаса ГКЛ. Вид и количество выбираемых дюбелей-гвоздей зависит от вида каркаса, выбранных профилей, они отличаются по толщине материала из которых изготовлены, материала стен и потолка. (Пенобетон, ракушечник, бетон, кирпич и т.д.)

Для монтажа металлического каркаса приобретаются не только саморезы, но и дюбель-гвозди. Данные крепежные элементы создают прочность всего каркаса под гипсокартон. Для применения этих крепежей следует ознакомиться с их характеристиками. Применение не по назначению может отрицательно отразится на металлическом каркасе.

Некоторые особенности монтажа ГКЛ и виброподвесов

Установка самой гипсокартонной конструкции будет состоять из нескольких шагов:

Производство замеров потолочной области – здесь нужно воспользоваться строительным нивелиром и определить самый низкий угол. Далее от него необходимо замерить расстояние, которое потребуется для установки светильника и материала шумоизоляции.
Установка каркасных направляющих профилей – на металлические конструкции, которые будут стыковаться с перекрытием, нужно наклеить клейкую ленту для уплотнения. Благодаря этой операции можно существенно снизить риск появления шумовых мостов, а это в свою очередь благоприятно скажется на изоляционных характеристиках всей конструкции в целом.
Обозначение разметки состоит в маркировке мест сочленения перемычек и стоечных реек. Одновременно, размечается будущее положение виброподвесов.
Далее следует процедура непосредственного крепежа подвесов и опускания их рабочих краев.
Затем необходимо установить несущие рейки и закрепить их посредством подвесов.
Завершающим этапом станет укладка материала изоляции на каркас и последующая его обшивка.

В принципе, монтаж, как и общая эксплуатация виброподвеса, мало чем отличаются от применения стандартного прямого крепления. Здесь главное правильно подобрать крепежный материал, который должен полноценно сочетаться с используемым типом потолка. Соединения самих виброподвесов с каркасным профилем должно осуществляться посредством саморезов или пресс-шайб. В итоге, всегда следует помнить, что в условиях многоквартирного дома при использовании виброподвесов 100%-ной звукоизоляции достичь никогда не удастся. Однако, их применение может сделать жизнь жильцов квартиры намного комфортнее в условиях максимально низкого постороннего шума.

Виды

На современном рынке строительных и отделочных материалов виброподвесы представлены в широком ассортименте. Изделия классифицируются по месту применения, виду крепления, размеру и материалу шумопоглощающих шайб.

По типу креплений самым лучшим считается коробчатый виброподвес. Он максимально поглощает звуковые волны и предотвращает их проникновение на поверхность гипсокартонной стены или потока. Недостатками данного вида являются высокая стоимость и необходимость точного выставления шпилек перед установкой профиля.

По размеру виброподвесы для ГКЛ бывают стандартными, предназначенными для закрепления на профиль, имеющие ширину в 6 см, и эконом-класса, сочетающимися с узким профилем (шириной 4,7 см). По сфере применения изделия подразделяются на пристенный, потолочный и универсальный типы. По материалу изготовления шумопоглощающих элементов – на изделия из резины, каучука и полиуретана.

Итоги

Каждый подвес на вес золота, если устанавливается гипсокартонный потолок. Чем выше качество изделий и точнее расчет, тем прочнее конструкция. Потому не экономьте. Выбирайте каждый подвес и профиль, консультируясь с профессионалом

При этом обратите внимание на следующее:

подвес и профиль на гипсокартонный потолок не должны иметь дефектов;
вырезы должны быть ровными;
отверстия – полностью высверленными;
краска на элементах должна быть нанесена равномерно, не облущиваться.

Установка ГКЛ

Если требуется соорудить гипсокартонный потолок из двух и более ярусов, поищите наиболее подходящие схемы расположения. Так, каждый профиль и подвес сразу же станет на свое место. К тому же следовать готовой схеме куда проще, чем рисовать новую. Выбор регулируемых деталей лучше переложить на плечи специалиста.

Для удобства рекомендуется использовать таблицы расчета шага между креплениями. В них расписано, какое расстояние применяется для определенной нагрузки. Так, если нагрузка равна 0,15 кН/м², то последующий подвес располагается через 90 см. Остальные данные необходимо брать из таблиц и следовать технологии установки.

Облицовка гипсокартона

Как проводится монтаж системы, и какое расстояние между креплениями предусмотрено специалистами, вы увидите в следующем видеоролике:
