Каркас для гипсокартона на потолок

Каркас из металлопрофиля для гипсокартона на стену: общая технология работ

Первым делом необходимо определить в каком месте стена имеет максимально большой выступ.

Именно по данной точке при помощи малярного шнура наносят линию на поверхности пола. Данная линия выполняет роль границы для UD-профиля, а точнее для его внутренней части.

Как только линия готова, ее необходимо перенести на потолок, используя уровень и тот же малярный шнур. Таким образом получаем разметку для установки UD.

Производится крепление саморезами и дюбелями. Монтаж осуществляется по периметру.

Выбор типа саморезов и дюбелей производится согласно инструкции, которая часто поставляется вместе с профилями.

Дальнейший шаг – разметка позиций вертикальных профилей. По рекомендациям они должны располагаться на расстоянии около 30 см. Каждая из размеченных линий должна совпадать с осью металлопрофиля.

Таким образом достигается количество, равное 4 на один лист гипсокартона. Это придает прочность конструкции.

Имея вертикальные линии – метки, легко прикручиваются подвесы П-типа с шагом порядка 60 см для дальнейшего закрепления на них CD профилей.

Завершающим этапом является нарезание CD-профилей необходимой длины и вставка их в верхний и нижний металлопрофиль UD-типа. Вертикальные UD играют роль несущих элементов конструкции. Контроль кривизны установки элементов конструкции осуществляется строительным уровнем.

Далее рассмотрим как создать каркас для гипсокартона своими руками в случае установки внутрикомнатной перегородки.

Крепёж для возведения перегородки из гипсокартона

1) Для фиксации профиля к бетонным плитам и стенам из кирпича используются дюбеля быстрого монтажа размерностью 6х40-80 мм. Их прикручивают по краям и располагают на расстоянии 40-50 мм друг от друга. Более короткие аналоги размерностью 6х40 мм применяются для фиксации профиля к пустотелым плитам.

Тот же самый крепеж, но с L = 60 мм столь же надёжно прикрепляет его к кирпичу, а с L = 80 мм — к пустотелому кирпичу и оштукатуренным стенам. Нейлоновые дюбели и тех и других вставляются в пробуренные (через профиль) отверстия. Распорные гвозди забивают с помощью молотка или перфоратора.

2) Для сборки каркаса подойдут саморезы по металлу с размером сверла 13х3,5 мм (семечки). На монтаж одной стойки уходит в среднем 4 таких самореза. Если вы хотите сэкономить на крепеже, то выбирайте короткие саморезы с острым, а не со сверловым наконечником.

Также профили могут соединяться при помощи просекателя:

3) Более крупные метизы 3,5х25 мм с плоскими шляпками и мелким шагом резьбы подойдут для крепежа гипсокартона к готовому металлическому каркасу. Их заворачивают по центру панели и по её периметру (на расстоянии 10-12 мм от края). Шляпки утапливают в лист таким образом, чтобы они не прорывали картон. На лист уходит в среднем от 60 до 70 саморезов.

Разметка пространства

Необходимо выполнить разметку поверхности. Специалисты рекомендуют приобрести светильники до начала монтажных работ. Это позволяет сразу же планировать места для их размещения с большей точностью.

Итак, для осуществления разметки рекомендуется придерживаться следующей последовательности:

  1. Вымеряется высота всех углов в помещении.
  2. Определяется угол с наименьшей высотой. На нем ставится отметка, которая будет своего рода ориентиром для дальнейшей установки гипсокартонных листов.
  3. Далее производится разметка оставшихся углов. Лучше всего производить данную операцию при помощи лазерного уровня, так как он дает максимальную точность. Если какие-либо моменты для вас остались неясны, советуем посмотреть обучающее видео в конце данной статьи, которое способно раскрыть все тонкости этой процедуры.
  4. Затем производится разметка для фиксации подвесов и профилей. Для профилей проводят параллельные линии, а для подвесов – точки. Стоит заметить, что профили должны быть расположены на швах материала.

Установка перегородки

Перегородки нужны для разделения больших помещений на разные зоны. Монтаж довольно прост, но в нём есть свои особенности. Материал должен быть жёстким, чтобы выдерживать нагрузку. Стоит помнить и о том, что перегородка не будет опираться на несущие стены.

Направляющие профиля закрепляются с помощью дюбелей с шурупом. Между ними соблюдается шаг в 50 сантиметров. Если в перегородке есть дверной проём, то нижний элемент подвергается обрезке и устанавливаются вспомогательные стойки.

Части возводимой конструкции крепко соединяются между собой с помощью саморезов по металлу. Для увеличения надёжности конструкции в боковые окончания вставляют деревянный брусок нужного размера.

Установка деревянного каркаса под гипсокартон

Для изготовления деревянного каркаса под гипсокартон потребуются ножовка или пила, дрель, металлические уголки, саморезы по дереву, уровень, монтажные дюбели, шуруповерт и отвертка.

Изготовление деревянного каркаса для перегородки

Деревянный каркас перегородки следует изготавливать по заранее подготовленному чертежу, на котором должны быть указаны все размеры и места расположения проемов. Сборку конструкции нужно начинать с монтажа брусков верхней и нижней обвязки. Их крепление к потолку и полу выполняется при помощи дюбелей и саморезов.

После монтажа обвязки к ней крепятся вертикальные распорки, их правильное положение должно контролироваться уровнем. В качестве крепежа используются саморезы по дереву.

Затем между вертикальными деревянными стойками следует закрепить поддерживающие горизонтальные рейки. Их сечение может быть меньшим, чем у стоек, но не менее 30х50 мм.

После того как одна сторона перегородки будет готова и обшита ГКЛ, в нее нужно уложить утеплитель, электропроводку в гофрированном рукаве или провести трубы по необходимости. Утеплитель в данном случае играет роль звукоизолирующего материала. После заполнения полости перегородки ее следует обшить ГКЛ с другой стороны.

Изготовление деревянного каркаса для обшивки стен

Монтаж такого каркаса целесообразен, если высота стен превышает 3 м или они имеют некачественный штукатурный слой, образующий неровности поверхности.

В первую очередь необходимо выполнить разметку стены и выявить ее дефектные места. После этого в соответствии с замерами нужно установить обрешетку. Ее монтаж следует начинать с установки на полу горизонтального бруса. Затем к нему крепятся вертикальные рейки, отступая 10 мм от краев обрешетки. Шаг между рейками следует принимать 600 мм.

После проверки вертикального положения реек строительным уровнем на потолке нужно зафиксировать второй горизонтальный брус и прикрепить к нему свободные концы стоек. Если пол — неровный, для правильной укладки горизонтального бруса можно подложить под него куски реек или обрезки ДСП.

Чтобы не выполнять вырезы в ГКЛ при устройстве каркаса возле оконных или дверных проемов, вертикальные стойки можно сдвинуть на нужное расстояние.

Деревянный каркас для обшивки стен гипсокартонными листами можно собрать проще, если выполнять эту процедуру на полу. Из несущих горизонтальных и вертикальных брусьев нужно собрать раму, размер которой будет соответствовать размерам стены. Затем в раме следует установить деревянные вспомогательные перекладины и рейки с шагом 60 см.

Теплоизоляцию нужно закрепить на стене и закрыть каркасом, который крепится с помощью шурупов и дюбелей. После монтажа каркаса под гипсокартон его можно обшивать листами.

Как сделать каркас под гипсокартон — смотрите на видео:

Каркасное крепление ГКЛ хотя и позволяет легко выравнивать стены и проводить скрытые коммуникации, но одновременно уменьшает размеры помещений. Это следует учитывать владельцам жилья с небольшой полезной площадью. Но в целом, выбор за вами. Удачи!

Виды каркасов для гипсокартона

На классификацию каркасов для гипсокартона влияет несколько критериев:

  • применяемый материал;
  • количество ярусов;

В зависимости от используемых материалов для сооружения каркаса для гипсокартона на потолок, он может быть:

  1. Деревянным . Для его изготовления задействуют брус. Такую конструкцию сооружают нечасто, поскольку она получается дорогостоящей и при этом не обладающей достаточной прочностью и долговечностью, а также восприимчивой к повышенной влажности. Кроме этого, деревянный брус следует подвергать обязательной обработке антисептиками — защитой от гниения и бактерий, и антипиреном – средством от возгорания. Главное преимущество данной конструкции заключается в ее экологической чистоте.
  2. Металлическим . Чтобы его собрать, потребуются несколько видов профилей. Элементы из металла стоят дешевле, отличаются прочностью и долговечностью. На сегодняшний день технология монтажа каркаса из металлического профиля на потолок полностью отработана, процесс этот несложен и не слишком трудоемок. Если сборка планируется в помещении с высоким уровнем влажности, тогда предпочтительнее использовать оцинкованные изделия.

Одновременно каркасы, сделанные из металлопрофиля, подразделяются на:

  1. Ячеистые . Состоят они из линейно расположенных элементов и перемычек, которые устанавливают между ними перпендикулярно и с одинаковым валом. Каркасы получили такое название, поскольку профили и перемычки образуют в них ячейки одного размера прямоугольной или квадратной формы.
  2. Поперечные . В данном случае каркас собирают из поперечно установленных металлических профилей, которые закрепляют в направляющих. На поперечную систему необходимо меньше материалов, чем на ячеистую конструкцию. Одновременно процессу создания такого каркаса на этапе проектирования и нанесения разметки требуется больше аккуратности.

Каркас в соответствии с количеством ярусов бывает:

  1. Одноуровневым . При его сооружении деревянные балки или профили располагают в единой горизонтальной плоскости, в результате чего образуется ровный гипсокартонный потолок, у которого на всем протяжении одинаковая высота.
  2. Многоуровневым . Этот каркас потолка из гипсокартона собирают при обустройстве нескольких ярусов и для создания плавных обводов и сложных фигур. Также с его помощью собирают многоуровневую потолочную конструкцию, где материал обшивки крепят по периметру стен, а в центре размещают натяжное полотно из ткани или поливинилхлорида.

Материалы для создания каркаса

Чтобы создать каркас своими руками, применяют специальные полосы из гипсокартона, деревянные доски или металлопрофиль.

Применяются разновидности без ребер жесткости и с ними

Причем последний вариант предпочтительнее, так как металлокаркас более прочный и не подвергается влажности и перемене температуры в помещении. На рынке строительных материалов вы найдете пять типов металлопрофиля:

  • Направляющий. В таком профиле по стандарту ширина – 50, 75 или 100 мм, а глубина – 40 мм. Ширину подбирают в зависимости от того, какова толщина стены. Такой металлопрофиль выполняет функцию рельс, на которые фиксируют стоечные или потолочные планки.
  • Потолочный направляющий. По внешнему виду и предназначению такой вид очень похож на первый, за одним только исключением – подходит для установки каркаса гипсокартонных потолков. Такой металлопрофиль прикрепляют по периметру стен.
  • Потолочные планки. Такие элементы металлопрофиля прикрепляют к основному потолку с помощью анкерных зажимов или же специальных подвесов. Благодаря им получается обрешетка.
  • Стоечный металлопрофиль. Подходит для сборки основания стены или перегородки из гипсокартона. Монтируют профиль на направляющие рейки.
  • Угловой. Предназначен специально для выравнивания или укрепления углов будущей конструкции.

Маркировки и их расшифровки для разновидностей профиля

Этапы обустройства конструкции

Для начала стоит рассмотреть этапы работы, которые предусматривает монтаж каркаса для потолка из гипсокартона в комнате :

  1. Подготовка поверхности.
  2. Замеры поверхности и расчет материала.
  3. Разметка.
  4. Подготовка материалов.
  5. Монтаж профилей.

Каждый из них важен в одинаковой степени, потому когда обустраивается каркас для потолка из гипсокартона, схема его составляется еще при подготовке.

Какой вид профиля понадобится

Перед тем, как приступать к рассмотрению технологии устройства конструкции необходимо определится с используемыми материалами, а именно, какой профиль использовать.

Обозначение профилей и отличие в аббревиатуре:

Название профиля без сокращений Сокращенное название на Российском рынке Сокращенное Европейское название
Потолочный ПП CD
Потолочный направляющий ПН UD

В зависимости от своего назначения и требований к конструкции профили могут быть представлены в разных размерах.

Для устройства каркаса на потолке под гипсокартон нам понадобятся два вида профиля, а именно направляющий (ПН) и потолочный (ПП).


Стартовый потолочный ПН

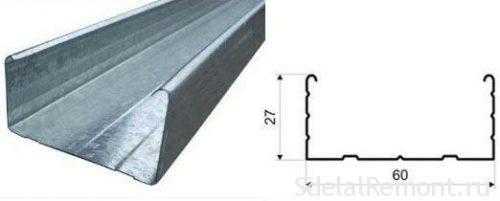

Понадобится такой ПП

Также не стоит забывать и о креплениях для профиля, которых также может быть представлено несколько видов:

  1. П-образные кронштейны. Просты в использовании, легко сгибаются в местах сгиба, а также предварительно перфорированы по всей площади.
  2. Быстроподвес. Такой тип имеет специальные спицы с отверстиями, помогающие соединять детали, которые невозможно соединить прямым подвесом.
  3. Крестообразные кронштейны (краб). Обычно применяются в роли перемычек для несущих профилей. Позволяют скреплять их под прямым углом.
  4. Также, дополнительно, могут быть использованы соединители, для удлинения профилей.


Соединитель профиля

Виды

Рассмотрим основные виды каркасов на примере потолков.

Одноуровневые

Данный потолок может являться частью интерьера или быть основой для других потолков: сложных, имеющих много уровней. Создание данной конструкции не составит труда, главное – хорошо закрепить профиль к основанию. Итоговый этап – установка листов на профиль.

Важно использовать дополнительные измерительные инструменты, соблюдать горизонт и заранее позаботиться об установке различных коммуникаций и электропроводке. Под свет необходимо оставить пространство с запасом 10–15 см, так будет проще его подключать

Основные достоинства одноуровневого вида:

  • сохранение внешнего вида облицованной поверхности, несмотря на изменения в фундаменте и его проседание;
  • незначительные изменения высоты используемой комнаты;
  • скрывает недостатки потолка, дает возможность спрятать электропроводку;
  • защита от шума соседей, живущих этажом выше.

Многоуровневые

Данные виды, как правило, крепятся за счёт бетонных плит или потолка, состоящего из одного уровня. Затем каждый крепится на предыдущий уровень

Важно, чтобы они хорошо сочетались между собой

Основные достоинства двух и более уровней:

  • визуализация пространства, возможность создать иллюзию увеличения или уменьшения помещения;
  • создание оригинального авторского потолка;
  • функциональное зонирование пространства;
  • хорошо смотрится в помещениях, имеющих высоту более трех метров.

Нестандартные и более сложные конструкции имеют сходство с одноуровневыми и многоуровневыми разновидностями, отличаются более сложной структурой, сохраняют возможность создавать необычные формы.

Основные достоинства нестандартных и более сложных конструкций:

  • неповторимость стиля конструкции;
  • возможность замены отдельных элементов конструкции.

Ошибки, возникающие при создании каркаса из металлопрофиля

Если отходить от общепринятой и разработанной технологии монтажа каркаса, то можно получить недолговечную конструкцию, или испортить материалы так, что их в дальнейшем нельзя будет использовать. Это особенно актуально на криволинейных поверхностях. Помните, что во время монтажа металлопрофиль должен быть расположен гладкой стороной вниз, так как к нему прикрепляются листы гипсокартона.

Каркас для фигурной конструкции

Погрешности во время нарезки профиля

Здесь актуальна поговорка – «Семь раз отмерь и один раз отрежь», потому что если профиль нарезан не по размеру или криво, конструкция каркаса не сойдется. В итоге либо он получится очень хлипким, либо не получится вовсе. Поэтому для этих целей используют специальное оборудование, но помните – применять угловую шлифовальную машину (иными словами болгарку) категорически нельзя.

Режущий элемент инструмента вращается достаточно быстро, вследствие чего нагревает металл, оплавляется оцинковка и в будущем в этом месте возникнет коррозия. Лучше использовать специальные ножницы по металлу, электрические или ручные. Режьте максимально аккуратно, чтобы не повредить противоположную полку, так как именно на нее будет крепиться гипсокартон.

Некорректный выбор профиля

Покупая строительные материалы, выбирайтте именно те типы, которые подходят для требуемых целей. К примеру, каркас стен нельзя выполнять из потолочных профилей, и наоборот.

Некачественно сделанная конструкция быстро придет в негодность

Нельзя вместо направляющего использовать стоечный и так далее. Если нарушить это условие, то никто не гарантирует, что каркас будет надежен и устойчив, а сама конструкция, обшитая гипсокартоном, справится со своими задачами, среди которых есть звукоизоляционная функция.

На сложных поверхностях многие строители принимают решение не устанавливать подвесов, но это грубая ошибка, которая приведет к тому, что конструкция со временем начнет разрушаться. Происходит это из-за того, что металлопрофили соединяются между собой жестко и без прослойки. Через некоторое время в таком потолке или стене из гипсокартона непременно появятся трещины. Учитывайте, что расстояние между профилями должно быть одинаковым, примерно 50 см, для большей надежности.

Применение подвесов обязательно

Сгибание металлопрофиля

Металлопофиль не тот строительный материал, который можно согнуть, потом разогнуть и начать монтаж.

От таких манипуляций нарушается целостность, в следствии чего он теряет жесткость и не может гарантировать надежность будущего каркаса.

Монтаж листов гипсокартона тыльной стороной

Такая ошибка тоже приведет к тому, что конструкция быстро выйдет из строя. Причина в том, что гипсокартон это влагостойкий строительный материал. Смонтировав его правильной стороной, вы предотвратите намокание листа, а значит, предупредите образование грибка.

По листу видно, какой стороной его нужно крепить

Неправильная установка гипсокартона

Чтобы предотвратить появление трещин и сколов в местах соединения листов гипсокартона, их нужно правильно устанавливать. А чтобы стыков было меньше, лучше использовать листы больших размеров.

Могут ли завестись грызуны в базальтовой вате? Методы борьбы с грызунами Характеристика клея Момент Столяр, область применения, состав Область применения клея Супер Момент, правила работы с клеевым составом

Сейчас делают достойную пену российские производители, Кудо, Проффлекс, Технониколь, В Волгограде за российской пеной около 70% рынка на 2017г

В первом видео профиля недостаточного качества, во втором очень хочется посмотреть как будут устанавливаться соединители одноуровневые.

Вот решил кухню покрасить водоэмульсионной краской. Очень много разных цветов, никак не могу сделать свой выбор. Как бы узнать: как…

Минеральная вата сама по себе очень как утеплитель запрещена при строительстве объектов, связанных с пищевыми продуктами. Утеплитель очень плохой, боится…

Каталог нормативных документов Самые популярные ГОСТы и строительные нормы

Есть вопросы?Задайте их эксперту

Небольшое описание раздела с вопросами и ответами. На прау предложений для примера

Монтаж ячеистого металлического каркаса для потолка из гипсокартона

Чертеж и разметка поверхности под металлический ячеистый каркас

  1. Измеряем длину всех стен. Замеры только двух стен и их умножение на два в этом случае могут дать ошибочные результаты, если поверхности в помещении неровные. А нам требуется точность до сантиметра.
  2. Измеряем высоту каждого угла и центра комнаты.
  3. Выбираем самый низкий угол и от него отмеряем расстояние между базовой поверхностью и подвесной конструкцией. Длина этого отрезка зависит от того, какие коммуникации планируется разместить в межпотолочном пространстве и какие элементы освещения будут использоваться. Для укладки проводки достаточно пяти сантиметров, но для установки труб, вентиляционных каналов и отдельных моделей точечных светильников может понадобиться больше места.
  4. Наносим на лист бумаги схему расположения профилей и места их крепления.
  5. Участки фиксации направляющих профилей отмечаем с шагом 0,3-0,4 метра.
  6. Линии крепления потолочных профилей и поперечин отмечаем на чертеже с шагом 0,6 метра. В итоге схема должна отображать ровную поверхность, с ячеистой сеткой.
  7. На этом же этапе отмечаем участки фиксации распределительной коробки, укладки электропроводки и установки осветительных приборов.
  8. С помощью отбивочного шнура, рулетки и уровня переносим разметку с чертежа на стены и потолок.

Обратите внимание, что листы размещаются по направлению от окна. Это стоит учитывать при составлении схемы.

Крепление ячеистого каркаса под гипсокартонный потолок

  • Если на направляющем профиле нет отверстий с шагом 0,3-0,4 метра для крепежей, то их просверливаем перед началом работ. Если они есть, то переходим сразу к следующему пункту.
  • По уровню, отмеченному на стенах отбивочным шнуров, прикладываем UD-профиль таким образом, чтобы его низ совпадал с линией на стене.
  • Приклеиваем к обратной стороне направляющего профиля уплотнительную ленту и фиксируем анкерными дюбелями по периметру комнаты.
  • Отмеряем от стены 30 см и прикрепляем саморезами или шестимиллиметровыми дюбелями подвесы по линии размещения потолочных профилей с шагом 60 см. Каждый подвес должен находиться посередине между двумя перемычками.
  • Обрезаем несущие профили, отнимая от длины 0,5-1 см для предотвращения деформации.
  • Клеим на профиль уплотнительную ленту и прикрепляем его саморезами к подвесам с загнутыми концами. При необходимости с помощью специального соединителя наращиваем его длину.
  • С помощью «крабов» фиксируем перемычки. Они обязательно должны располагаться на месте стыка двух листов (через каждые три метра), потому оптимальный их шаг — 60 см.

Крепить перемычки по одной линии не рекомендуется, они должны быть расположены в шахматном порядке. ГКЛ также нельзя фиксировать на профили стык в стык. Во время работ обязательно пользоваться отвесами и уровнем для строгого соблюдения горизонтальности и вертикальности конструкции.

Поперечный одноуровневый каркас. Особенности монтажа

Среди преимуществ данного способа — отсутствие необходимости в некоторых элементах — крабах и перемычках, что снижает затраты. Также этот метод называют рельсовым из-за параллельно идущих профилей.

  1. На 1 этапе каркас двухуровневого потолка также отображается схематически с шагом поперечных профилей в 50 см;
  2. В самом низком по высоте от пола до потолка углу, ставится метка расположения конструкции и от нее по периметру помечается отбивкой линия прохождения направляющих. Отбивку своими руками, без помощи делать сложно, лучше воспользоваться помощью второго человека либо использовать нивелир, отмечая линии карандашом;
  3. По данной отметке устанавливаются направляющие, с предварительно наклеенной уплотнительной лентой;
  4. Далее в их пазы вставляются несущие поперечные профили, фиксируются на подвесы и к самим стартовым.

Также как и в случае с ячеистым каркасом, необходимо постоянно проверять уровень ведения конструкции.

Так можно быстро, самостоятельно монтировать одним из способов, металлический каркас под гипсокартонную обшивку на потолок.

Заключение

Заключительным этапом работ является заделка швов – выполняется с применением специальной смеси на основе гипса и сетки серпянки. Но перед этим нужно подготовить кромки отрезных гипсокартонных деталей примыкающих друг к другу – если перед их креплением фаска не делалась, надо выполнить скос кромок с помощью строительного ножа под углом 45°.

Рисунок 22. Техника заделки швов

Все стыки между ГКЛ с открытым гипсовым сердечником следует обработать грунтовкой. Только после этого швы заполняются смесью и армируются серпянкой путем ее утапливания шпателем в еще не застывший состав. Места крепления гипсокартона к каркасу просто замазываются используемым раствором.

Более подробно технология заделки швов рассмотрена в следующем видео:
