Применение и монтаж реечного алюминиевого потолка

Этапы монтажа реечного потолка

Монтаж реечного потолка открытого и закрытого типа не имеет существенных отличий, по этому рассмотрим последовательность действий на примере установки реечного потолка открытого типа, как наиболее распространенного:

I. Монтаж углового пристенного профиля

Периметральный уголок реечного потолка крепится к стенам по заранее подготовленным меткам горизонтального уровня. Стоит отметить, что в случае установки реечного потолка в помещении, стены которого облицованы керамической плиткой (кафелем), пристенный уголок монтируется параллельно горизонтальным швам между рядами плитки. Это необходимо, чтобы избежать визуального перекоса между потолком и стенами. В остальных случаях горизонтальные метки для уголка находятся при помощи водяного или лазерного уровней. Угловой профиль крепится к стенам на забивные дюбели или саморезы — выбор крепежа зависит от материала стен.

II. Установка несущих гребенок

Прежде чем устанавливать гребенки (стрингеры, траверсы), необходимо определиться с направлением реек будущего потолка. Гребенки устанавливаются на угловой профиль перпендикулярно направлению реек. Для того, чтобы конструкция реечного потолка была достаточно жесткой и не имела провисаний, необходимо соблюдать несколько условий: расстояние между гребенками не более 1200мм; расстояние между стеной и крайней гребенкой не более 300мм.

Гребенка имеет замки для установки реек, поэтому не забывайте проверять, нет ли необходимости её предварительно подрезать для смещения замков в нужную сторону. Это делается для того, чтобы замки на параллельных гребенках совпадали (иначе рейки не установятся), а так же для подгонки симметричной подрезки крайних реек.

В зависимости от расстояния, на которое опускается реечный потолок от несущего перекрытия, гребенки либо прибиваются анкерами непосредственно к черновому потолку, либо подвешиваются на подвесах. Подвесы могут быть перфорированные (для профилей к ГКЛ) или регулируемые пружинные.

III. Установка реек и вставок

После установки гребенок нам остается закрепить на полученном каркасе рейки и вставки (дизайн потолка может быть без вставок). Подрезка реек по длине, а так же подрезка крайних реек по ширине осуществляется при помощи строительного ножа и ножниц по металлу. Ножницами по линии разметки перестригаются боковые ребра жесткости рейки, а затем по линейке ножом делается насечка на внутренней поверхности. Алюминиевая рейка легко переламывается после нескольких сгибов вдоль насечки, образуя аккуратный ровный край. Узкие вставки отрезаются по длине аналогичным образом, только насечку ножом делать не обязательно.

Источник

Виды алюминиевых потолков

На сегодняшний день известны два вида алюминиевых потолочных систем – это реечные и кассетные потолки. Они отличаются друг от друга геометрией облицовки и крепежной системой.

Реечный вид

У таких потолков могут различаться размеры рейки, ее цветовые оттенки, а также способы крепления. Реечные потолки из алюминия можно разделить на два подвида:

  1. Потолок открытого типа. В такой потолочной системе рейки имеют между собой небольшое пространство. Оно обеспечивает дополнительную вентиляцию, однако, если потребуется, эти зазоры можно прикрыть декоративными вставками.
  2. Потолок закрытого типа. В отличие от первого подвида в таком потолке нет зазоров между рейками. Все стыки плотно подгоняются друг к другу, конструкция выглядит литой.

Вид реечного потолка внутри

Кассетный вид

Эта потолочная система является модульной. Она состоит из панелей с различной геометрией. Панели могут быть как классическими (квадратные, прямоугольные), так и любой другой формы.

Кассетный вид делится на два подвида:

  1. Ячеистый. Кассеты укладываются в каркас, четко видна граница между панелями.
  2. Сплошной. Кассеты располагаются под каркасом и полностью его прячут под собой.

Комбинированный модульный потолокКаркас кассетного алюминиевого потолка

Это интересно: Алюминиевое остекление лоджий — рассмотрим суть

Расчет комплектующих, инструментов, материалов

Чтобы сделать у себя дома подвесной потолок, вам понадобятся материалы для изготовления каркаса, гипсокартон и материал для финишного покрытия, который и придаст красивый внешний вид новому покрытию.

Перед началом работ следует определиться, какой каркас выбрать. Он бывает двух видов – металлический и деревянный. Для изготовления второго варианта потребуются бруски, которые необходимо будет крепить к основному потолку подвесами. В первом варианте, как можно догадаться, применяются металлические профили.

Цены на подвесной потолок

подвесной потолок

Металлический каркас для подвесного потолка

Деревянный каркас для монтажа гипсокартона

Профиль для подвесного потолка — основа всей конструкции

Металлические профили изготавливаются из оцинкованной стали и имеют названия ПП 60/27 и ПНП 28/27. Также вам могут встретиться профили под названием CD и UD – это их зарубежные маркировки.

Размеры профиля для гипсокартона

Также для монтажа каркаса потребуются крепежные элементы – специальные подвесы для потолков, дюбель-гвозди и анкеры, «крабы»-соединители для соединения перемычек, саморезы двух видов («малыши» с буравчиком для металла и специальные для гипсокартона).

Подвес для гипсокартона

Гипсокартонный потолок на металлическом каркасе с периметральными профилями (два варианта стыкования )

Схема использования анкеров для подвешивания предметов на гипсокартон

Цены на гипсокартон

гипсокартон

Фото «краба» для каркаса гипсокартонного потолка

Основной элемент отделки – это гипсокартон, который бывает нескольких видов:

  • ГКЛ – стандартный;
  • ГВКЛ – он способен сопротивляться воздействию влаги;
  • ГКЛО – огнеупорный, при изготовлении используется стекловолокно;
  • ГКВЛО – сочетает в себе свойства сопротивления огню и влаге;
  • ГВЛВ – гипсокартон самого высокого качества, его еще называют суперлистом.

Маркировка видов гипсокартона

Суперлист Кнауф

Вес гипсокартона зависит от толщины и размера листа

Как правило, из-за своей цены, оптимального веса, а также из-за отсутствия особых противопожарных требований в жилых помещениях для монтажа потолка обычно используют стандартный гипсокартон ГКЛ.

Типы кромки гипсокартонных листов

Берут обычно лист, параметры которого следующие:

  • толщина – 9,5 мм;
  • ширина – 600-1200 мм;
  • длина – 1500-2500 мм.

Для расчета количества листов на одну комнату лучше всего использовать онлайн калькуляторы, но можно рассчитать это число и самостоятельно. Зная площадь потолка, а также размеры гипсокартона, это сделать довольно просто в соответствии с подробной схемой всей потолочной конструкции.

Цены на потолок «Армстронг»

потолок «Армстронг»

Гипсокартон

Еще одна неприятность, которая связана с тяжестью конструкции из гипсокартона – это растрескивание мест, где будут проходить швы. Цельную конструкцию вам установить разом не удастся, опять же, из-за ее веса. Поэтому во время отделки нужно очень внимательно следить за тем, как идет работа.

Примеры применения гипсокартонных листов для отделки стен и потолков

Помимо материалов, для монтажа подвесных потолков понадобятся следующие инструменты:

  • шуруповерт;
  • перфоратор;
  • рулетка;
  • лазерный уровень;
  • стремянка;
  • нож;
  • простой карандаш для нанесения разметки.

Инструменты для монтажа гипсокартона

Также могут потребоваться точечные светильники, люстра и прочие элементы подсветки. Стоит помнить, что монтаж электропроводки следует проводить до того, как вы приступите к обшивке каркаса.

Для внешней отделки подвесного потолка необходимо приобрести:

  • грунтовку;
  • шпатлевку;
  • шпатель;
  • ленту-серпянку.

Лента-серпянка

Таблица. Примерный расход количества материалов на 1 квадратный метр подвесного потолка.

Материал Расход

Гипсокартон

1 м кв.

Анкер-клин для потолка

1 шт.

ПП-профиль 60/27 или CD

2,9 м

ПП-профиль 28/27 или UD

По периметру

Лента уплотнительная

По периметру

Подвесы и тяги

По 1 шт.

Подвес прямой

1 шт.

Саморез по металлу

2 шт.

Краб

2 шт.

Удлинитель профилей

0,2-0,5 шт.

Дюбель

2 шт. на 1 м профиля ПП 28/27

Саморез для гипсокартона

23 шт.

Лента разделительная

По периметру

Лента-серпянка

1,2 м

Схема потолка из гипсокартона — расчет материалов

Пример чертежа подвесного потолка

Плюсы и минусы кассетных потолков

Для того чтобы сделать правильный выбор и решить, нужны ли вам кассетные потолки, стоит внимательно ознакомиться с их плюсами и минусами. Некоторые качества напрямую зависят от материалов изготовления.

Достоинства кассетных потолков

Кассетные потолки могут спрятать коммуникации и все дефекты перекрытия, однако заметно уменьшают высоту помещения

Чтобы добраться до коммуникаций, достаточно встать на стремянку и поднять панель

Вы можете оставить натуральный цвет металла или заказать окраску кассет в необходимый цвет

Недостатки у кассетных потолков, как и у любых других отделочных материалов, все же имеются. Некоторые из них сводят возможность использования таких конструкций на нет.

Сборка и установка кассетного потолка своими руками

Монтаж кассетных систем выполняется в следующей последовательности:

  1. Подготовка инструментов. Для создания кассетной потолочной облицовки понадобятся уровень, отбивочный шнур, синька и рулетка.
  2. Разметка и обустройство периметра. Размечают потолок с помощью лазерного либо гидравлического уровня. Если кассетный потолок планируют делать с подсветкой, значит, следует опустить его от базового перекрытия минимум на 15–20 см. Чёткую разметочную линию под потолком отбивают окрашенным шнуром. По этой линии, расположенной в уровне горизонта, дюбелями или саморезами фиксируют пристенный уголок по всему периметру комнаты.
  3. Разметка и установка подвесов. Несущий профиль монтируется, как правило, с шагом 1,2 м. То есть именно на таком расстоянии располагают ряды подвесов по длине потолка. Вначале рисуют линии на дистанции 1,2 м друг от друга. Далее на каждой делают метки с шагом 0,6 м и просверливают в этих местах отверстия, куда дюбелями или саморезами (для деревянных перекрытий) закрепляют подвесы.
  4. Сборка каркаса. Здесь всё элементарно просто. В каждом профиле есть отверстия, расположенные друг от друга на расстоянии 0,6 м, за которые профили подвешивают на крюки. Сначала основные профили, чтобы они образовали с пристенным уголком единую плоскость, что проверяют и выравнивают по уровню, а затем вспомогательные несущие, которые легко защёлкивают в специально предназначенные для этого прорези основных профилей.
  5. Установка модулей. Кассеты большей частью просто вкладывают в готовый каркас. Самое тяжёлое на этом этапе — аккуратно подрезать крайние карточки.
  6. Установка светильников. Обычно в кассетных потолках используют точечные или растровые (размером одной плитки) светильники, которые в зависимости от дизайна могут располагаться по периметру, диагонально, в каждой плитке либо по узору. Светильники вкладывают в профиль, а при обустройстве Grigliato подвешивают к перекрытиям и подключают к заранее выведенной в отдельную линию проводке.
  7. После укладки всех плит и установки светильников монтаж кассетного покрытия завершён.

Монтаж

Монтировать систему Armstrong своими руками очень легко, 10-15 кв. м покрытия можно установить за 1 день.

Для сборки понадобятся следующие инструменты:

  • лазерный или пузырьковый уровень;
  • рулетка;
  • дрель или перфоратор со сверлом по бетону;
  • крестовая отвертка или шуруповерт;
  • ножницы по металлу или болгарка для резки профилей;
  • шурупы или анкерные болты.

Элементы подобных потолков хороши тем, что они универсальны, детали любой фирмы идентичны и представляют собой конструктор из направляющих и регулируемых подвесов с одинаковыми креплениями. Все профили, кроме угловых для стен, не нуждаются в саморезах или шурупах, они соединяются с помощью собственной системы креплений. Поэтому, чтобы смонтировать их, не надо лишних инструментов и материалов.

Установка начинается с закрепления угловых направляющих по периметру. Крепить их надо полками вниз, чтобы верхний край шел ровно по размеченной ранее линии. Используются саморезы с дюбелями или анкерные болты, шаг 50 см. В углах, в местах стыковки профилей их немного обрезают и сгибают.

Затем в старый потолок надо вкрутить крепежные узлы и повесить на них все металлические подвесы за верхние петли. Раскладка креплений должна быть такой, чтобы максимальное расстояние между ними не превышало 1.2 м, а от любой стены – 0.6 м. В местах размещения более тяжелых элементов: светильников, вентиляторов, сплит-систем надо фиксировать дополнительные подвесы, на некотором смещении от места будущего прибора.

Затем надо собрать основные направляющие, которые крепятся за крючки подвесов в специальные отверстия и навешиваются на полки угловых профилей по периметру. Если длины одной направляющей не хватает для комнаты, то можно нарастить ее из двух одинаковых. В качестве соединителя используют замок на конце рейки. После сбора всех профилей их регулируют по горизонтальному уровню с помощью зажима-бабочки на каждом подвесе.

Далее надо собирать продольные и поперечные рейки. Все они имеют стандартные крепления, которые вдеваются в прорези на боку направляющих. После полного монтажа каркаса еще раз для надежности проверяется его горизонтальный уровень.

Перед монтажом минеральных плит необходимо сначала установить светильники и другие встроенные элементы. Так легче протянуть через свободные ячейки необходимые провода и вентиляционные шланги. Когда все электрические приборы на месте и подключены, то приступают к закреплению самих плит.

Глухие минеральные плиты вдеваются внутрь ячейки по диагонали, поднимая и поворачивая нужно аккуратно уложить их на профили. Не следует слишком давить на них снизу, они должны укладываться без усилий.

При последующем ремонте, установке новых светильников, вентиляторов, прокладке кабелей или декоративных панелей уложенные плиты просто легко вынимаются из ячеек, после проведения работ также помещаются на свое место.

Разметка подвесного потолка

Установка алюминиевого потолка начинается после того, как подготовлено все необходимое для проведения работ. Чтобы сделать реечный потолок своими руками, прежде всего, нужно сделать разметку для определения уровня расположения потолочной конструкции. Минимальное расстояние от базового перекрытия должно составлять 3,5 – 4 сантиметра, максимальный отступ ограничивает длина подвесов. Согласно установленному уровню, вдоль периметра комнаты проводят линию, которая станет определяющим ориентиром при выполнении монтажа подвесной потолочной системы. При нанесении разметки следует проверять линию при помощи уровня и контролировать расстояние между нею и напольным покрытием через промежутки, равные от одного до полутора метров.

Затем необходимо сделать разметку на поверхность плит перекрытия. В зависимости от количества траверсов для установки каркаса нужно будет нанести соответствующее число линий. Расстояние между гребенкой и стеной должно составлять 40 — 50 сантиметров, а между соседними крепежными шинами — 100 – 120 сантиметров. Такой шаг крепления траверсов обеспечивает конструкции требуемую жесткость. Когда завершена разметка, начинают собирать каркас и монтировать навесные потолки из алюминия.

Отделка поверхности

Для конструкций из ГКЛ можно применять разнообразные варианты финишного дизайна – штукатурку, покраску, оклеивание обоями и пр. Но прежде необходимо заделать образовавшиеся в результате монтажа швы и углубления от саморезов.

Шпатлевка потолка из гипсокартона

Финишная отделка гипсокартона проводится следующим образом:

сначала поверхность подвесной конструкции покрывается слоем грунтовки, особое внимание уделяют углублениям – швам и отверстиям от саморезов;
после этого все стыки заделывают шпаклевкой;
когда материал высохнет, на швы наклеивают ленту-серпянку, снова промазывают их;
на заключительном этапе шпаклюется вся поверхность нового перекрытия.

После этого проводят шлифовку ГКЛ мелкозернистой наждачной бумагой и наносят слой акриловой краски.

Ухаживать за подвесными конструкциями очень просто. Большинство покрытий не боятся влажной уборки, поэтому их можно мыть.

Подвесной потолок – бюджетный способ преображения пространства. Многообразие преимуществ и незначительные минусы говорят о том, что следует сделать выбор в пользу такой системы.

Ход работ

На пристенный профиль саморезы крепят с шагом 400 – 500 мм.

После этого можно установить подвесы, крепежные элементы монтируют анкерами со шляпками 13 мм.

Монтаж подвесов.

Когда подвесы закреплены, можно монтировать основные направляющие. Их концы защелкивают на пристенном профиле и закрепляют в подвесах. Для закрепления в подвесах потребуются плоскогубцы.

Закрепление подвеса в профиле.

Высоту подвеса вместе с направляющими надо отрегулировать и выставить по уровню. Направляющая должна располагаться к стене под углом 90 градусов.

Если устанавливается потолок открытого типа, то нужно установить поперечные направляющие через каждые 60 см. Для потолка закрытого типа можно сразу переходить к монтажу кассет.

Размещение системы крепежей кассетного потолка.

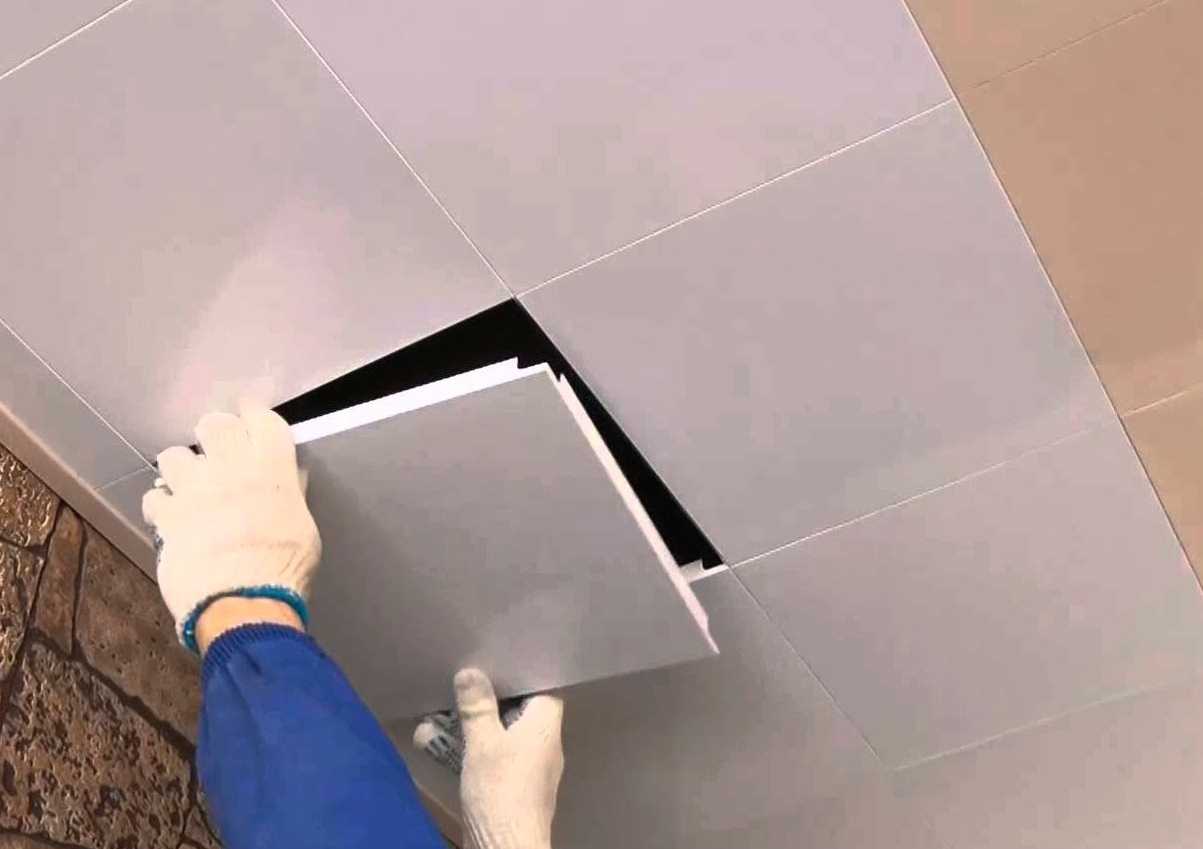

На последнем этапе устанавливаются панели, для закрытого потолка их монтируют снизу, а для открытого – вставляют под углом сверху.

Монтаж кассет в потолке закрытого типа.

Монтаж кассет в потолке открытого типа.

      • Для потолка закрытого типа кассеты начинают устанавливать с центральной части помещения.
      • Последней кассете может потребоваться обрезка. Для этого ножницами по металлу надрезают края. Строительным ножом делают рез по линии, потом сгибая и разгибая, надламывают кассету.

Если в кассете будет располагаться светильник, то предварительно с помощью насадки на дрель «Балеринка» надо сделать отверстия.

Некоторые светильники выполнены в форме кассет, в этом случае ничего резать не надо.

Освещение

Монтировать осветительные приборы – самая кропотливая работа. Перед началом всех работ следует продумать расположение всех светильников, ламп и прочих приборов в зависимости от необходимого уровня освещенности в помещении.

В качестве подвесного осветительного оборудования станут отличным вариантом:

  • Светодиодные лампы. Они будут освещать отдельные детали декора, а также создадут атмосферу уюта и современности;
  • Люминесцентные лампы создадут освещение в классическом стиле;
  • Маленькие осветительные приборы создадут в помещении домашнюю теплую атмосферу.

Освещение может работать по двум способам:

  • Все осветительные приборы включаются одновременно. При этом следует протянуть один провод от выключателя, и только потом от двухжильной проводки делаются отводы к местам установки освещения;
  • Осветительное оборудование включается группами. Один провод имеет то количество жил, сколько групп предусматривается для освещения. Обычно применяются 2-3 группы. Кроме этого, здесь используются двухклавишные и трехклавишные выключатели.

Также перед началом работы следует начертить схему расположения осветительных приборов с уточнением расстояний между каждым светильником. От электрического щита провода разводятся специальными пластиковыми рукавами. На местах расположения приборов провода отводят на расстоянии 20 – 25 см от установленных реек. Провода применяются медные с многожильным сечением, соответствующими потребляемой мощностью.

Для осветительного оборудования следует делать прорези, не допуская заусенцев. Работа выполняется в то же время, когда и укладываются рейки. Не будет лишним проверить правильность и надежность подключения оборудования.

Планки должны быть размещены вдоль линии света. Их направление зависит от особенностей падения солнечных лучей.

Ремонт подвесных потолков предусматривает разборку потолочной поверхности, а в случае демонтажа – только частичный. В начале разбирается один край потолка – угловой профиль надо поддеть острым предметом, затем отогнуть край так, чтобы была возможность вытянуть конец рейки. Крайняя деталь освобождается от замка и снимается.

Остальные рейки подвергаются другой обработке – необходимо разомкнуть все замки, при этом панель передвигается к краю. После этого ее легко будет вынуть из системы целой конструкции.

Этапы монтажа

Парник на основе алюминиевого профиля или трубы устанавливается достаточно легко и быстро. Весь процесс работ выполняется в несколько последовательных действий, от качества выполнения которых будет зависеть долговечность тепличной конструкции.

  • Грамотно выбрать и качественно выровнять площадку под алюминиевую тепличную конструкцию. Участок должен быть максимально открытым, без затенений от жилого сооружения, хозяйственных построек и растений.
  • Для фундаментного основания можно использовать качественную бетонную заливку или каркас из деревянных брусов. Допускается применение кирпичного основания. Бетонный вариант фундамента зависит от габаритов тепличного сооружения и может быть незаглубленным или малозаглубленным.
  • На следующем этапе выполняется монтаж профильного каркаса на основе алюминия или сборка конструкции заводского производства согласно прилагаемой инструкции.
  • Покрытие каркасной конструкции накрывным материалом.

Парник или теплица на основе алюминиевого каркаса отличаются максимальной прочностью, долговечностью, надёжностью и высоким качеством

Основное внимание следует уделить уходу за такой конструкцией. Теплица должна регулярно проветриваться, а также проходить предпосевную обработку различными средствами дезинфицирующего характера, включая серу или нафталин

Уход за кассетным потолком

Кассетный потолок не требователен к уходу (если, конечно, он не зеркальный). Но чтобы он всегда выглядел привлекательно, его необходимо иногда очищать от пыли мягкой щеткой. Если на потолке каким-то образом появилось пятно, то приобретите чистящее средство, подходящее для материала, из которого изготовлены кассеты. Не используйте абразивные средства!

Тот потолок, что не боится воды, можно мыть мыльным раствором, а остатки воды убирать тряпкой или салфеткой. Потолки из гипса, дерева очищают пылесосом.

Кассетные потолки не зря любят французы. Стоит только посмотреть, как выглядит правильно смонтированное покрытие, и все становится ясно: это – стильно, просто и красиво. А установка потолка из кассет своими руками еще и сэкономит немало средств.

Монтаж алюминиевых модулей

После этого монтируют потолочные алюминиевые модули

Важно помнить! Между промежуточными профилями и несущим Т-образным профилем должен соблюдаться угол 90 град

Модуль в алюминиевый подвесной потолок кассетный устанавливается своим выступом на полку Т-образного подвеса. Это позволяет, легко приподняв элемент извлечь его из конструкции и получить доступ к приборам освещения или другим потолочным коммуникациям. При необходимости его надо подрезать по размеру.

Инструменты, материалы и чертежи

Устройство теплицы в домашних условиях предполагает использование следующих инструментов и материалов:

  • алюминиевые трубы в необходимом для монтажа своими руками количестве;
  • покрывной материал, который может быть представлен листовым светопрозрачным поликарбонатом, традиционным стеклом или полиэтиленом;
  • крепёжные элементы оцинкованные;
  • цементная смесь или деревянные брусы, прошедшие обработку специальными антисептиками;
  • болгарка, имеющая отрезной круг;
  • гаечный ключ, используемый в домашних условиях для закрепления алюминиевого профиля посредством шестигранных болтов;
  • исполнение бетонного основания требует применения бетономешалки и ёмкостей;
  • подходящий для резки покрывного материала инструмент;
  • дрель для высверливания отверстий.

Мы вам рекомендуем ознакомиться с материалом статьи о самостоятельном изготовлении бетономешалки.

Уход за кассетным потолком

Кассетный потолок не требователен к уходу (если, конечно, он не зеркальный). Но чтобы он всегда выглядел привлекательно, его необходимо иногда очищать от пыли мягкой щеткой. Если на потолке каким-то образом появилось пятно, то приобретите чистящее средство, подходящее для материала, из которого изготовлены кассеты. Не используйте абразивные средства!

Тот потолок, что не боится воды, можно мыть мыльным раствором, а остатки воды убирать тряпкой или салфеткой. Потолки из гипса, дерева очищают пылесосом.

Кассетные потолки не зря любят французы. Стоит только посмотреть, как выглядит правильно смонтированное покрытие, и все становится ясно: это – стильно, просто и красиво. А установка потолка из кассет своими руками еще и сэкономит немало средств.

Дизайн кассетных потолков: фото

Внешний вид и оформление потолочной отделки обычно выбираются с учетом цвета стен и напольного покрытия комнаты. Ячеистая или клеточная структура кассетного потолка идеально подходит для контрастных решений из нескольких цветов, как правило, это белый, красный, коричневый и желтый.

Мозаичный потолочный декор

Шахматная схема

Армстронг со светодиодной подсветкой кассетного потолка

Итальянский стиль

Новый стиль – Техно

Для общественных заведений, развлекательных учреждений кассетные потолки чаще всего делают однотонными, с гладкой поверхностью и окантовкой из встроенных светильников. В данном случае основной упор делается на декоративный вид, практичность и удобство обслуживания кассет и панелей.
