Решетки вентиляционные для потолка армстронг: монтаж, материал, формы

Что такое диффузор

Диффузор — это часть вентиляционной системы, предназначенная для ввода/вывода воздуха в помещение и для его эффективного перемешивания. Выполняет также декоративные функции — закрывает вход/выход в вентканал. Внешне выглядит как обычная вентиляционная решетка, но имеет чуть более сложное строение, может иметь дополнительные устройства — крыльчатку и камеру статического давления.

Диффузоры предназначены для быстрого перемешивания воздуха

Отличие диффузора и вентрешетки

Чем же отличается диффузор от вентиляционной решетки? Да, собственно, ничем. Просто вентиляционная решетка — самый простой из диффузоров. Почему же так отличается цена? На то есть причины.

При разработке диффузоров производители просчитывают движение воздуха, располагают лопасти и перегородки таким образом, чтобы воздух в помещении перемешивался наилучшим образом. Потому воздух перемешивается, равномерно распределяясь по помещению.

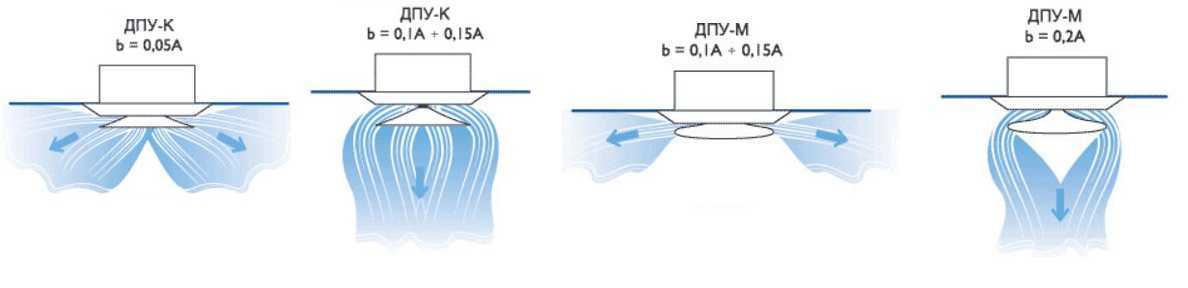

Несколько приточных потолочных дефлекторов со схемами распространения воздуха

Производители дешевых вентиляционных решеток вряд ли ведут какие-то изыскания, копируя внешние признаки и не заботясь об эффективности. Воздух попадает в определенную точку, наблюдаются явные зоны с разной температурой. Вот вам и разница в цене.

Когда ставить диффузор

Где и когда можно применять вентиляционные решетки, а где нужны диффузоры? В обычных многоквартирных домах старой постройки есть только вытяжные вентканалы, которые работают за счет разницы давления. Расположены выходы вентиляционных шахт в стенах. В этом случае ставить можно вентрешетки, так как установкаболее сложного устройства на ситуацию практически никак не влияет.

Но, если вы сделали подвесной потолок, за которым спрятали воздуховод, подключенный к этому каналу, устанавливать желательно диффузоры. Они работают эффективнее. Так как наличие подвесной/натяжной конструкции затрудняет движение воздуха, для нормальной работы системы вентиляции нужны более действенные устройства.

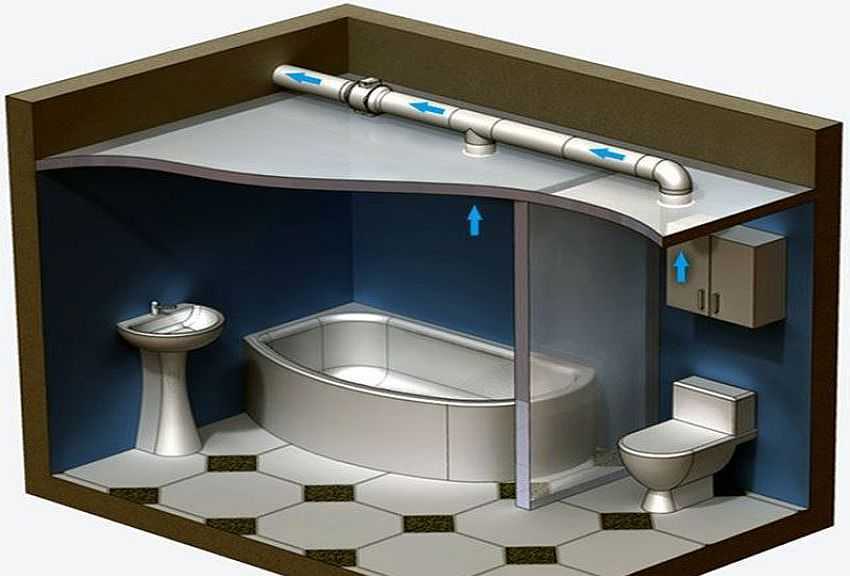

В натяжном или подвесном потолке любого типа устанавливают дефлектор

Если же система вентиляции была разработана специально, вам, скорее всего, выдадут точные рекомендации относительно того, что, где, какого типа должно стоять. В такой ситуации любая замена может негативно сказаться на производительности системы.

Для чего необходимы вентиляционные решетки

Поскольку при установке подвесных конструкций они часто перекрывают вентиляционные шахты и каналы, то для эффективного вентилирования помещения на поверхности потолка требуется сделать просвет, в результате чего воздух сможет попадать в пространство, образованное между смонтированной системой и базовым перекрытием. Поэтому необходимы вентиляционные решетки для подвесных потолков, которые прикрывают отверстие в потолочной конструкции, и благодаря им не портится внешний вид.

Правила выбора несложные: вентиляционная решетка для натяжного потолка и иных потолочных систем должна соответствовать дизайну помещения, а ее пропускная способность не может быть меньшей, чем у воздуховода (подробнее: «Вентиляция в натяжном потолке — устройство»).

Кроме этого вентиляционная решетка на потолок является преградой для проникновения в помещение грызунов, которые часто водятся в вентканалах, но при этом остальная поверхность перекрытия не должна иметь щелей. Для защиты от нашествия насекомых лучше устанавливать вентиляционные решетки с сеткой.

Какое условие должно выполняться для монтажа вентиляционных решеток Армстронг?

Чтобы сделать вентиляцию в Армтронге  нужно заменить несколько плит на вентиляционные решетки.

В результате помещение начнет дышать, и в нем установится оптимальный уровень влажности.

Но, конечно же, воздух из него должен куда-то уходить. Должно быть обязательное наличие вентиляционных каналов, сечение которых позволяет обеспечивать отток воздуха из комнаты. Воздухообмен может быть обеспечен как естественным, так и искусственным путем – с помощью вытяжных механизмов.

Это и есть основное правило при установке вентиляционных решеток для армстронга – наличие самой предварительно разведенной системы вентиляции.

Виды диффузоров

В магазине или фирме, торгующей вентиляционным оборудованием, вам предложат на выбор большое количество разных по внешнему виду и материалам диффузоров. С материалами определиться более-менее просто — выбираете то, что вам больше нравится или что лучше подходит для условий эксплуатации. Если вентиляционные каналы выполнены из металла, логично (хоть и не обязательно) использовать и решетки из металла. Они есть оцинкованные, из нержавеющей стали, есть из обычной стали, но окрашенные порошковой краской.

Если вентканалы сделаны из пластиковых труб, лучше они стыкуются с пластиковыми диффузорами. Тут, вроде, все понятно. С остальными параметрами чуть сложнее, давайте разбираться.

Все это — диффузоры

Место использования

По назначению диффузоры делят на:

  • приточные;
  • вытяжные;
  • универсальные (приточно-вытяжные);
  • комбинированные.

Названия говорят сами за себя: используются они в разных частях системы вентиляции. Приточные и вытяжные отличаются направлением и положением ламелей и перегородок. Слишком большой разницы нет, просто одни лучше работают на вывод воздуха, другие — на ввод. В принципе, можно приточные поставить на вытяжку или наоборот. Катастрофы не случится, но может немного упасть производительность вентсистемы. В частных домах и квартира разницу, ввиду малой производительности, заметить невозможно. Ощутимые изменения могут быть только в вентиляции большой производительности.

Универсальные диффузоры пропускают воздух в обоих направлениях одинаково. Так что их можно ставить не задумываясь. Но, как обычно, «универсалы» работают чуть хуже специально разработанных моделей.

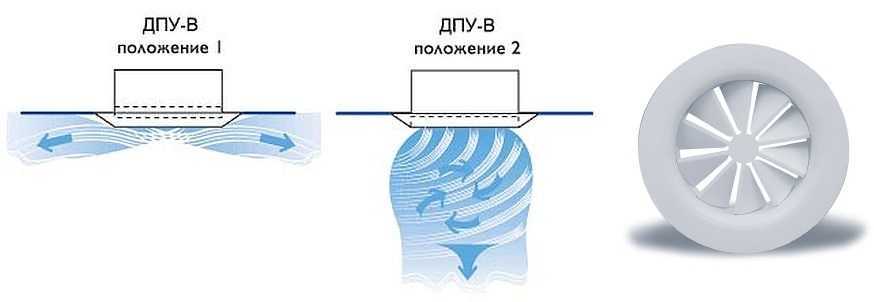

Так работает регулируемый приточный диффузор — изменяет направление и форму воздушного потока

Нужны пояснения только, пожалуй, с комбинированными моделями. Они отличаются тем что часть устройства работает на приток, часть — на отток. Соответственно, подключаются они к разным частям системы вентиляции. То есть, можно установить только один универсальный диффузор на потолке, а подключать его надо будет к двум веткам — приточной и вытяжной. Способ подключения описывается в каждой конкретной модели, в общем говорить об этом нет смысла.

Материалы

Изготавливают диффузоры из:

  • пластмассы;
  • алюминия;
  • стали (обычной или нержавеющей).

В частных домах и квартирах чаще всего используют пластиковые. Для данной ситуации это оптимальный вариант. При относительно невысокой цене они имеют отличные эксплуатационные характеристики, длительный срок эксплуатации, легки в уходе, не подвержены коррозии. Они без проблем стыкуются с пластиковыми воздуховодами, которые в частных домах используются все чаще.

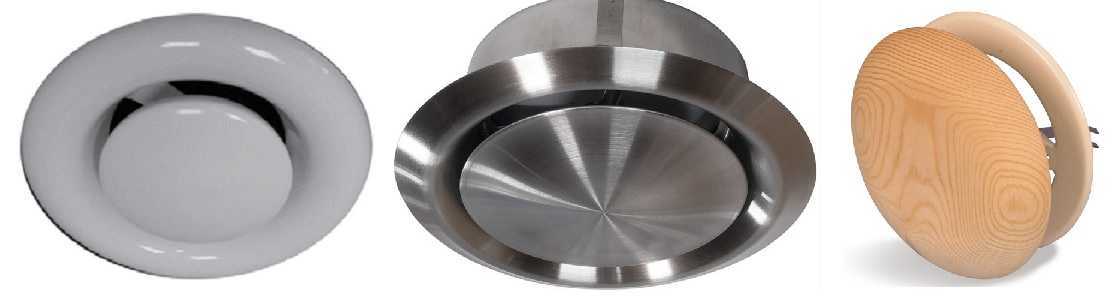

Потолочный диффузор может быть из пластика, металла, с деревянным элементами

Металлические диффузоры применяют в производственных помещениях, где использовать можно только негорючие материалы. Стоят они существенно дороже, весят больше, что усложняет монтаж.

Есть также диффузоры, наружная часть которых (решетка) изготовлена из дерева. Такие устройства идеально впишутся в интерьер деревянного дома.

Расположение

По месту размещения диффузоры бывают:

  • потолочными;
  • настенными;
  • напольными.

По способу установки диффузоры бывают потолочные (большинство), настенные и напольные

Чаще всего можно увидеть потолочный диффузор. Они используются в 95% вентиляционных систем, причем как в приточной, так и в вытяжной системах. В основном потому что воздух перемешивается в верхней части помещения, не доставляя особого дискомфорта человеку. А еще потому что с устройством фальш-потолков проще сделать систему вентиляции, если ранее ее просто не было. Чаще всего устройства крепятся к основному потолку, а в натяжном/подвесном потолке вырезают отверстие, которое прикрывает решетка.

Иногда приточную вентиляцию делают через подвальное помещение. Тогда ставят напольные диффузоры. Явление это очень редкое.

Настенные диффузоры используют еще реже. Ситуаций не так много. Например, в квартирах после замены окон на пластиковые. В этом случае нужен приток свежего воздуха и обеспечить его можно только сделав в стене отверстие и установив диффузор. Или при недостатке притока свежего воздуха и нежелании возводить/реконструировать приточную систему.

Далее будет говорить о потолочных диффузорах, так как их — большинство, а все другие надо еще поискать — их обычно доставляют под заказ.

Материалы

Из чего могут быть изготовлены вентиляционные решетки?

Сталь

Стальные решетки чаще применяются в производственных помещениях и на складах. Сталь с ее коррозией — не лучший выбор в плане эстетики и предназначена для предотвращения несанкционированного проникновения в помещение через вентиляцию.

В подобных помещениях вентиляция представляет собой габаритный короб из оцинкованного железа с мощным центробежным вентилятором на улице. Воздухозаборы закрываются грубой решеткой, которая монтируется на сварку или саморезы.

Алюминий

Алюминиевые потолочные решетки выгодно отличаются от стальных тем, что не подвержены коррозии. При этом эстетика исполнения может быть на самом высоком уровне.
Алюминий — однозначный выбор там, где необходима защита от грызунов. Крысы легко прогрызают пластик и дерево, а вот металл им не по зубам.

Алюминиевые решетки прочны, красивы и не боятся коррозии.

Пластик

Пластиковые вентиляционные решетки изготавливаются, как правило, из поливинилхлорида (ПВХ, винила). Их главное достоинство — дешевизна. Кроме того, пластик легко изготовить произвольного цвета; при этом краситель добавляется в винил до его застывания (см. Потолочная плитка ПВХ: как выбрать и наклеить?).

Что это дает? Пластиковые вентиляционные решетки даже при незначительных дефектах поверхности (царапинах, микротрещинах, сколах) сохраняют свой цвет. Дефекты уже на небольшом расстоянии практически незаметны.

Именно из пластика делают чаще всего решетки — жалюзи. Несложный механизм, приводящий в движение пластиковые ребра, позволяет регулировать проходимость решетки.

Несложный механизм позволяет при необходимости уменьшить расход воздуха через вентиляцию.

Какая форма бывает у вентрешеток?

Решетки, применяемые в системах потолков типа Армстронг, могут иметь различную форму. Рассмотрим основные формы тип подключения к системе вентиляционных каналов.

  •  круглые – идеальны в случаях, когда воздухообмен выведен непосредственно к поверхности подвесного потолка. Стандартный диаметр для них: 100, 150 и 200 мм. Крепятся за счет зазубренных лапок-распорок из оцинкованной стали.
  • прямоугольные – бывают как накладные, так и врезные. В первом случае крепят их шурупами, которые потом закрывают декоративной рамкой. Во втором случае – стальными распорками. Размеры варьируются от 10х15 до 50х100 см.
  • квадратные – крепятся, как и прямоугольные, однако возможен еще один вариант: укладка в кассетный потолок стандартных размеров. Их размер соответствует ячейкам в системе Armstrong: 595х595 мм.

Конкретный вид решетки подбирается под нужды, дизайн помещения, а также при использовании подвесных потолков с фотопечатью или других дизайнерских потолочных плит.

Для естественного вентилирования не всегда требуется подключение (присоединение) к системе воздухопроводов. Иногда решетки ставятся для объединения объема воздуха в помещении и надпотолочном пространстве.

В любом случае, конкретный вид решетки для потолка Армстронг вы сможете подобрать в зависимости от конкретного дизайна помещения, вентиляционной системы и типа профиля в нем. Но стоит заметить, что для подсистемы каждого отдельного вида Армстронга подходит именно его тип вентиляционных решеток.

Материалы изготовления решеток

Вентиляционные потолочные решетки компании — производители выпускают из стали, алюминия и пластика.

Стальные изделия обычно устанавливают в производственных зданиях и в складских помещениях. Поскольку этот материал со временем покрывается коррозией и теряет привлекательный внешний вид, то решетки из него используются для недопущения несанкционированного проникновения посторонних лиц через систему вентиляции. В таком случае внешне вентиляция выглядит как большой оцинкованный короб с центробежным потолочным вентилятором со стороны улицы. Воздухозаборы закрывают решетками путем применения сварки или использования саморезов.

Вентиляционные решетки из алюминия имеют достойный внешний вид, они не подвержены коррозии и отличаются прочностью и надежностью. В местах обитания грызунов необходимо устанавливать металлические преграды — крысы не способны их прогрызть.

https://youtube.com/watch?v=W6Gvx6ONSzM

Если воздуховод выведен к поверхности потолка, то обычно используются круглые решетки, диаметр которых соответствует диаметрам воздуховодов и может составлять 10, 15 или 20 сантиметров. Их монтируют при помощи лапок-распорок из оцинкованной стали, которые имеют зазубрины. Для установки некоторых моделей используют герметик или монтажную пену.

Пластиковые и алюминиевые потолочные решетки прямоугольной формы выпускают врезными и накладными. Их размеры бывают разными: от 10х15 до 50х100 см. Прямоугольные изделия врезного типа крепят стальными распорками, а накладного — шурупами, а сверху них помещают декоративную рамку.

Квадратная вентиляционная решетка для потолка Армстронг имеет размеры сторон, равные 595 миллиметрам, что является стандартным параметром для потолочной плитки.

Вентиляционная решетка для натяжного потолка встраивается в конструкцию аналогично светильникам, она может иметь круглую форму, овальную, прямоугольную, квадратную. Вместо осветительного прибора монтируется решетка. Вентиляционная решетка для потолка Армстронг устанавливается непосредственно в ячейку каркаса.

Зачем вентиляционные решетки нужны в потолке?

И в производственных, и в жилых помещениях вентиляция выполняет важнейшие функции:

  • Удаляет загрязненный воздух с низким содержанием кислорода, заменяя его свежим уличным воздухом.
  • Снижает уровень влажности в помещении. Выдыхаемый воздух содержит водяные пары; испаряет воду поверхность человеческого тела, пища при приготовлении, вымытый пол и масса других объектов.

При недостаточной вентиляции влага выпадает конденсатом на поверхности с наиболее низкой температурой. Последствия — грибок и плесень, разрушающиеся перекрытия и стены, падающая штукатурка и гниющие балки.

Вентиляция в случае сильной загазованности или задымленности может быть приточно-вытяжной; однако чаще используется более простая в реализации вытяжная вентиляция.

Примерно так в этом случае движется воздух.

При этом она отбирает воздух в верхней части помещения.

Почему? Потому, что нагревшийся воздух стремится наверх; испарения от плиты, выдыхаемый воздух имеют более высокую температуру по сравнению с атмосферой в комнате.
Подвесные потолки различных типов часто перекрывают вентканалы. Для эффективной работы вентиляции в поверхности потолка необходим просвет, через который воздух будет попадать в пространство между потолком и перекрытием (см. Потолочный вентилятор со светильником – альтернатива кондиционеру).

Именно для подвесных потолков и нужны, как правило, пластиковые вентиляционные решетки. Она прикрывает вентиляционное отверстие в потолке, обеспечивая достойный внешний вид поверхности.

Для защиты от насекомых применяются вентиляционные решетки с сеткой.

Материалы, из которых изготавливаются решетки для Армстронга

Вентиляционные решетки изготавливаются из различных материалов, к которым, в частности, относятся:

  • сталь – чаще всего они применяются на складах и в производственных цехах, потому что эстетические свойства решеток из этого материала оставляют желать лучшего. Зато они отлично защищают помещение от проникновения в него через систему вентиляции посторонних лиц.
  • алюминий – в отличие от стальных, они не подвержены коррозии и имеют намного более эстетичный внешний вид. Кроме того, такие решетки не по зубам грызунам, что делает их отличным выбором для складов.
  • пластик – выгодно отличаются привлекательной ценой. Их можно покрасить в любой нужный цвет, что позволяет им вписаться с любое помещение. При этом поверхность устойчива к повреждениям, и даже при возникновении мелких царапин, они остаются малозаметными.

Конечно же, они  могут быть изготовлены и из стекла, и из дерева, но это, как правило, делается по специальному заказу.

Потолочный диффузор: монтаж

Есть два способа подключения диффузоров к вентканалам: напрямую или через адаптер (камеру статического давления). Более правильный — второй вариант, но он требует большего зазора между базовым и декоративным потолком.

Если форма и размеры потолочных диффузоров и вентиляционных труб совпадают

Чтобы подключить потолочный диффузор напрямую к вентиляционным трубам (отводам) в месте установки в вентиляционной трубе ставится тройник/разветвитель. В свободный — третий — выход и ставится устройство.

Вырезать отверстие прямо в трубе под его установку — неверное решение. Корпус выступает за пределы трубы, затрудняя движение воздуха, производительность системы падает, со временем еще образуется пылевая пробка, которая вообще может перекрыть просвет. В общем, такого стоит избегать.

Подбирать отводы от основной трубы надо так, чтобы их было удобно соединять с диффузорами. К круглому отводу от воздуховода не составит труда подключить круглый диффузор, а к прямоугольному — прямоугольный

Важно также чтобы их размеры совпадали. Вот эту простую истину надо помнить при создании системы, выбирая тройники или делая отводы с соответствующими параметрами

При совпадении формы и размера установить потолочный диффузор не проблема

Совпадающие по размерам диффузоры устанавливают в вентканалы просто вставляя их. Небольшие по размерам и весу модели можно фиксировать к коробу при помощи герметика (силиконовый нейтральный). Так обычно крепят модели с круглым основанием.

Для подвесных потолков различных видов (гипсокартонных, пластиковых, Армстронг) разработана специальная система фиксации — Clip in. Она представляет собой распорки типа тех, что можно увидеть на встраиваемых потолочных светильниках.

Более массивные квадратные/прямоугольные модели крепятся к стенкам короба при помощи саморезов или на подвесах к потолку. Первый вариант проще, но его лучше не использовать, так как на торчащем винте самореза собирается пыль. Разве что в конструкции предусмотрены специальные выступы под крепеж. В противном случае со временем в месте, где торчит саморез, образуется солидная пробка, мешающая прохождению воздуха.

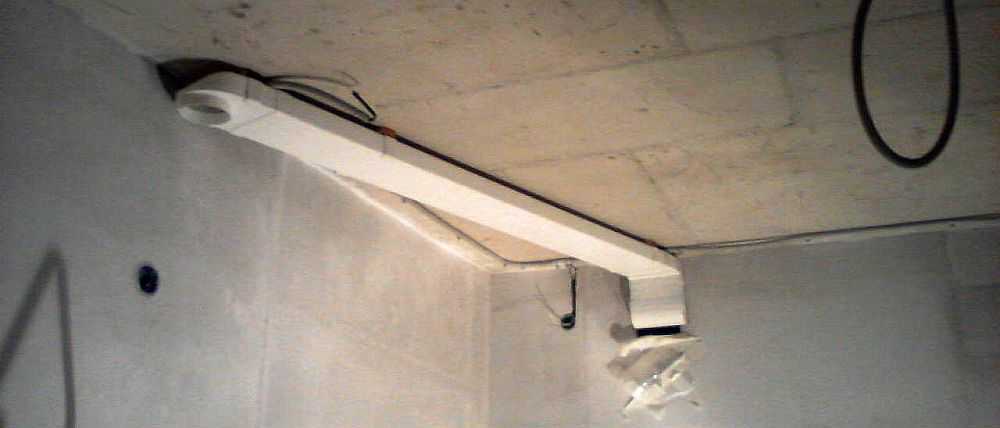

Пример использования переходника —круглый потолочный диффузор подключается к прямоугольному вентиляционному каналу

Если отвод сделан из гофрированного материала или есть желание сделать все «правильно», тяжелые корпуса подвешивают к потолку на шпильках или подвесах.

Использование адаптеров

Адаптеры или камеры статического давления помогают избежать такого неприятного явления, как сквозняки. В этом резервуаре происходит равномерное перераспределение воздуха, который идет ровным потоком по всей поверхности решетки. Но у этих устройство есть существенный недостаток — они «крадут» высоту потолка. Модели с боковым подключением имеют меньший размер, но места все равно отнимают достаточно.

Виды адаптеров для вентиляционных потолочных диффузоров

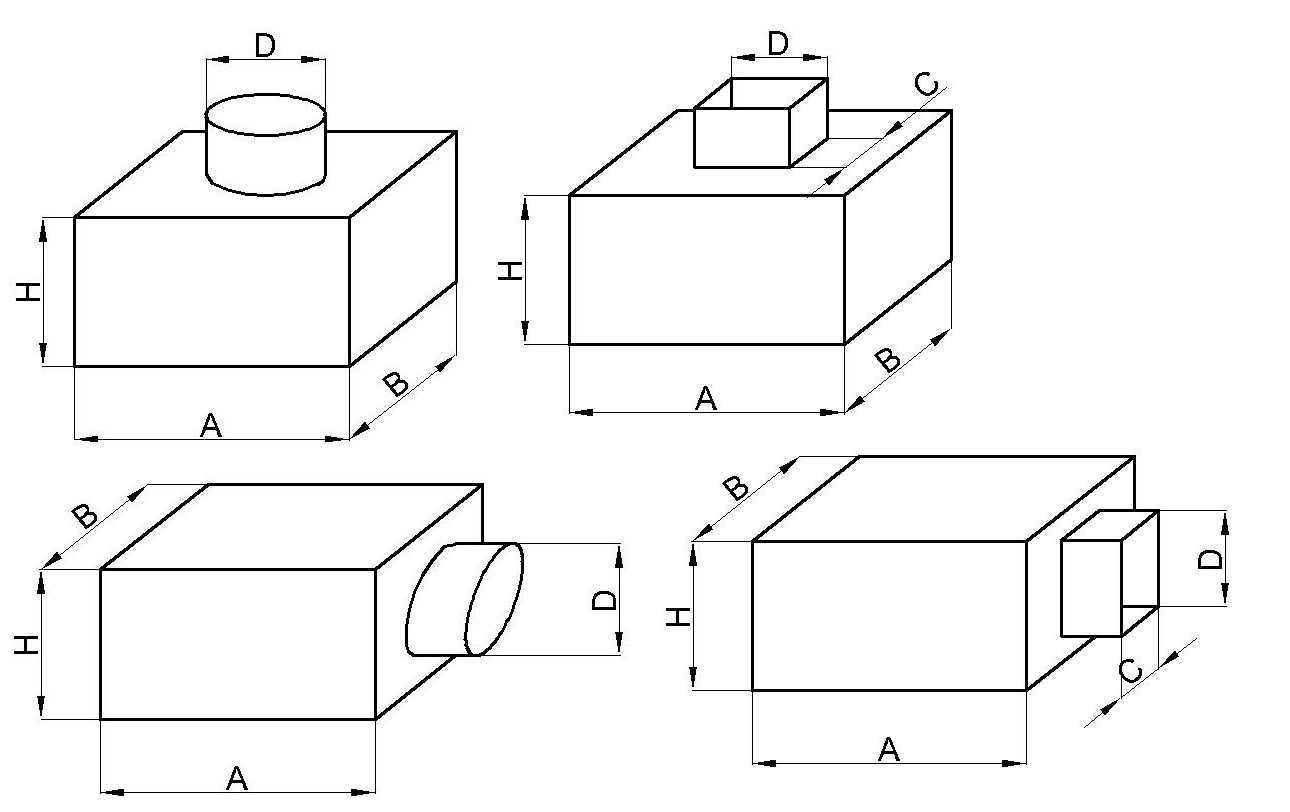

Чаще всего камера статического давления представляет собой параллелепипед, к нижней части которого крепится диффузор. Сверху или сбоку есть выход для подключения вентканала. Он может быть любой требуемой формы: круг, квадрат, прямоугольник, овал.

  • Со встроенным поворотным клапаном. Если модель диффузора не предусматривает регулировку, это можно сделать при помощи адаптера.
  • Со съемным фильтром. Они позволяют еще и очистить поступающий воздух.
  • С рассекателем воздушного потока. Это лист металла с мелкой ячейкой. Ставится на мощные приточные системы, позволяет равномерно распределить воздушный поток по всей поверхности решетки.

Изготавливают камеры статического давления для диффузоров вентиляции чаще всего из оцинкованной стали. Толщина листа — 0,5-0,8 мм. Есть фирмы, которые сделают устройство по вашим параметрам. Также в продаже есть стандартные адаптеры — для стандартных решений. Они могут быть сделаны из стали (оцинкованной, нержавеющей) или из пластика.

Пластиковые адаптеры стыкуются с гофрой или пластиковыми воздуховодами

При необходимости камеру статического давления обшивают утеплителем. Это необходимо чтобы при взаимодействии теплой поверхности адаптера и холодного воздуха, на нем не выпадал конденсат.

Один из способов установки адаптера для диффузора вентиляции

Если диффузор подключается через адаптер, основная задача — закрепить это устройство. Если это подвесной потолок, крепить камеру можно к профилям. В случае с натяжным потолком придется ее подвешивать к основному потолку. Способы известны: шпильки или перфорированные подвесы.
