Выбор, особенности и монтаж светодиодной подсветки для полок

Подбор оборудования

Чтобы навесная или встроенная полка подсвечивалась LED лентой, дополнительно потребуется подобрать:

блок питания;

Питание для светодиодной подсветки

контроллер (для многоцветных лент), при выборе которого учитывается исключительно функциональность оборудования.

Контроллер с возможностью дистанционного управления

Мощность блока питания рассчитывается по формуле:

М (мощность) = Мл (мощность 1 м ленты, заявленная производителем) * Д (количество метров, которые необходимо подключить) + (20% – 25% от полученного результата для запаса прочности).

Например, требуется рассчитать мощность блока питания для ленты мощностью 4,8 Вт на м. При монтаже будет использовано 4 м ленты.

М = 4,8*4+20% = 23,04 Вт

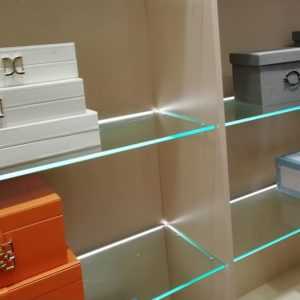

Профиль для подсветки стеклянных полок

Подсветка полки может быть передняя, задняя и боковая. Для полок в шкафах выбирайте заднюю, это проще и эффектнее всего. Мебельная подсветка будет отражаться от стенок секции шкафа.

Если полка небольшая, то алюминиевый профиль для подсветки может одновременно удерживать и саму полку. Такие полкодержатели выглядят либо как клипсы с подсветкой, либо как сплошная металлическая конструкция, в которой уже есть паз для подсвечивающего устройства. Держатель должен подходить по толщине как для стекла, так и для подсветки.

Алюминиевые клипсы-полкодержатели 20777-03 3х5050-LED классического серебристо-серого цвета уже имеют 12-вольтную подсветку и стоят около 10-12 долларов за штуку.

Светодиод встроен в клипсуВ клипсе находится встроенная лампочка20777-03 3х5050-LED

Есть профили, не являющиеся полкодержателями. Например, профиль для подсветки стеклянных полок 4,5 мм 18 х 12 мм l 2000 просто надевается на стекло и подходит для ленты 8мм и 10мм. Он смотрится естественно в старых советских шкафах. Светодиоды таким образом можно вставить как в заднюю часть, так и в торец.

Материалы для монтажа

Прежде чем начинать работы по монтажу подсветки для полок, необходимо подготовить следующие материалы и инструменты:

  1. Светодиодная лента.
  2. Профиль для установки светящейся полоски.
  3. Блок питания правильно подобранный по мощности, контроллер (для трехцветного варианта лед-светильника).
  4. Провода.
  5. Паяльник, припой, канифоль (коннекторы если выбран способ соединения без пайки).
  6. Дрель, шуруповерт, саморезы.

Если предполагается изготовление полки своими руками, потребуются дополнительный инвентарь и материалы – в зависимости от выбранного варианта модели изделия и ее характеристик.

При монтаже света нужно учитывать тип «островка»

Система монтажа света на «островке» зависит от его размеров и типа – павильон, «уголок»,
стеллаж
, полностью прозрачный или с закрытыми бортами. Тип влияет на то, насколько будут видны провода: если под витриной торчат кабели и блоки питания, впечатление от товара может быть смазано. Во многом конечный вид «островка» зависит от мастера монтажа.

В идеальной ситуации он сначала проверяет качество источников тока, поскольку нередко случается так, что даже дорогая лента перегорает из-за проблем с энергоснабжением.

После проверки и установки оборудования мастер скрывает «изъяны» монтажа за счет прозрачных акустических проводов, учета места проводки, развода кабелей и выбора количества блоков питания для равномерного распределения тока в соответствии с условиями на «островке».

Если у вас крупная точка, лучше использовать несколько источников тока для того, чтобы избежать замыкания.

Лампочка и светодиодная лента RGB в комнате творит чудеса

Этот абзац применим не только к геймерам и игровой комнате, но и ко всем, кто просто хочет придать своему жилому пространству немного больше цвета и атмосферы. Конечно, освещение комнаты с помощью светодиодных лент и лампочек RGB для игроков имеет некоторые преимущества, но наличие компьютера или консоли совершенно не является обязательным условием для установки цветного освещения в гостиной или спальне. С чего начать?

Прежде всего, подумайте о возможностях, которые даёт вам ваша комната. В игровой комнате стол обычно хорошо освещён, поэтому дополнительные светодиоды там не нужны, и вы можете сосредоточиться на освещении других стен. В случае гостиной или спальни стоит подумать о симметричном расположении освещения, которое будет выходить с 2-х или 4-х сторон. Освещение одной зоны имеет смысл, когда она будет освещать центральную часть комнаты, например полку с телевизором или изголовье кровати.

Форма светодиодной RGB-подсветки во многом зависит от того, где вы хотите её разместить:

  • Интеллектуальные светодиодные ленты RGB – самые универсальные, доступны различной длины. Некоторые из них можно обрезать и адаптировать под свои нужды. Такую ленту можно повесить на полку, натяжной потолок или спрятать в нише за телевизором, чтобы от неё исходило разноцветное световое свечение.
  • Интеллектуальные светодиодные лампы RGB – установить проще, чем светодиодные ленты, потому что вам нужно только вкрутить их в стандартный патрон, и вам не нужно подключать дополнительный источник питания. Такие лампы могут светиться в цветовой палитре RGB, а также в белом или жёлтом свете, который вы можете настраивать в зависимости от времени суток или использовать для чтения.
  • Интеллектуальные настольные лампы RGB – настольные лампы лучше всего подходят для освещения комнаты, их можно легко перемещать с места на место и освещать разные зоны комнаты в зависимости от потребностей.

Интеллект этих типов освещения тесно связан с наличием светодиодной системы RGB. Эта система должна управляться программным обеспечением, установленным на смартфоне или компьютере. Первый вариант наиболее удобен, ведь с телефона можно управлять блоком питания, изменять цвет освещения в комнате или его интенсивность. Кроме того, в зависимости от выбранного устройства вы можете установить различные режимы лампы, например, имитировать восход солнца в нужное время, что упростит вам пробуждение, когда на улице ещё темно.

Естественно, лучше всего, если ваше умное освещение будет от одного производителя, потому что тогда вы можете управлять своими лампочками, лампами или потолочной лампой из одного и того же приложения.

Подсветка в соответствии с событиями на экране – возможно и очень эффектно

Настоящее веселье для игрока начинается, когда свет реагирует на происходящее на экране компьютера. Представьте, что вы можете видеть все движения и вспышки светового меча в игре из вселенной «Звездных войн» не только на экране своего компьютера, но и на стенах или шторах поблизости. Выбор цвета светящегося меча никогда не имел такого большого значения. Это совершенно другой уровень погружения и игрового ощущения, которого вы сможете достичь только благодаря синтезу света и технологий.

Всё это возможно, когда интеллектуальное освещение совместимо с игровой платформой, например, Razer Chroma. Такую совместимость предлагают светодиодные лампы RGB и лампы из серии Philips Hue (для работы им нужен мостик) или лампочки Yeelight. Для синхронизации загрузите программное обеспечение Razer Synapse 3 на свой компьютер и подключите его к интеллектуальному освещению. И тогда начинается волшебство.

Схема подключения подсветки через USB

Разъем имеет 4 контакта. Второй и третий служат для передачи данных, первый и четвертый – для питания. Разборные штепсели для разъема продаются в компьютерных магазинах.

Преобразуемое напряжение является постоянным, поэтому повышать его трансформатором не получится. Вместо него используют микросхему LM2577, являющуюся контроллером широтно-импульсной модуляции (ШИМ). Потребуются и другие радиодетали.

Ко входным клеммам преобразователя припаивают USB-штепсель, предварительно проверив тестером полярность контактов в разъеме. Соединяют одноименные полюса. К противоположной стороне устройства подключают LED-ленту.

Лучший комплект светодиодной подсветки для любителей кастомизации

Alitove WS2812B

Плюсы Минусы
+ Хорошие параметры яркости — Сложна в установке
+ Большие возможности освещения — Собственные режимы освещения нужно программировать
+ Подходит для корпусов формата Full-Tower

Сегодня на рынке подсветки есть множество светодиодных лент с пиксельной адресацией, но Alitove WS2812B является наиболее удобным и эффективным решением, когда дело доходит до подсветки корпуса игрового ПК. Эта огромная светодиодная катушка с лентой длиной 500 см насчитывает 300 светодиодов, что позволяет вырезать подходящие для вашего корпуса полоски с диодами. Но, помимо самой светодиодной катушки вам придется отдельно приобретать блок питания и контроллер.

В продаже можно найти уже готовые контроллеры с сотнями запрограммированных типов свечения, и это станет самым простым вариантом для приобретения. Более продвинутые пользователи могут использовать платы Arduino или Raspberry Pi для программирования собственных световых эффектов. В нашем случае мы решили ограничиться готовым решением с дистанционным управлением. Разрезать ленту мы не стали, а просто проложили ее по внутренней части корпуса ПК.

Тем, кто решит заняться вырезанием отдельных LED-полосок, придется осуществить еще последующую самостоятельную пайку для соединения лент. Мы рекомендуем использовать 3-контактные разъемы JST, чтобы вы могли легко отсоединять полоски без необходимости разрезания и повторного паяния.

Цена: около 1600 рублей

Преимущества освещения полок светодиодной лентой

Теперь давайте разберемся с тем, какими основными плюсами обладает подсветка определенных элементов интерьера, а в нашем конкретном случае – полок.

  • Подсветка будет удачно смотреться, вне зависимости от размера и типа стекла, из которого изготовлена полочка.
  • Светодиоды бывают разного цвета. Эта особенность позволяет «окрасить» полки в различные оттенки, что будет выглядеть очень красиво и оригинально с точки зрения дизайна.
  • Быстрота монтажа позволяет создать оригинальную задумку не затрачивая на это слишком много времени.
  • Можно пойти дальше и приобрести для полок разноцветную ленту. Управление оттенками при этом будет производиться со специального пульта, так что у вас будет возможность в любой момент кардинально поменять цветовую палитру полок, а вместе с тем и помещения, где они монтированы.

Полки из стекла

Стекло в последнее время используется в дизайне современных квартир наиболее часто. Из этого материала производят разные виды полок – как для дизайнерских ниш в стенах, так и для шкафов. Проблема же таких полочек в том, что стекло никак не выделяется и не играет цветами. Это упущение приводит к ухудшению визуальной составляющей всего дизайна в целом.

Чтобы избежать подобного, необходимо вдохнуть немного яркости в стекло и оживить его. Сделать это можно при помощи грамотно выстроенной подсветки. Кроме того, такое изменение повлечет за собой целый ряд положительных моментов.

Дополнительные плюсы в освещении полки

  • Если комната, в которой находятся полочки, отличается маленькой площадью, то их подсветка сделает визуально внутреннее пространство помещения шире.
  • Также свет, переливающийся в плоскости стекла, сделает ярче и саму комнату.
  • Не смотря на то, что подсветка полочек уже достаточно распространена, подобные дизайны до сих пор выглядят очень оригинально и стильно.
  • Подсветка стекла дает возможность самостоятельно настроить стиль комнаты, задать ей определенную атмосферу и характер.
  • Светящиеся полочки также могут быть использованы и в качестве разделителя пространства, если это необходимо.
  • Произвести установку светодиодной ленты может даже человек, который не имеет опыта монтажа осветительных приборов.

Способы подключения светодиодной ленты к источнику питания

Светодиодная лента обычно поставляется намотанной на катушки отрезками длиной пять метров с припаянными на внешнем конце короткими проводами, как на фотографии.

Для защиты места пайки контактных площадок светодиодной ленты от внешних воздействий и из эстетических соображений их обычно сверху закрывают отрезком термоусаживающейся трубкой.

Подключение питания с помощью LED коннектора

При подготовке светодиодной ленты к установке, отрезок ленты длиной пять метров приходится разрезать на более короткие отрезки, исходя из размеров поверхностей или предметов, на которые лента будет устанавливаться. Поэтому возникает необходимость самостоятельного присоединения проводников к контактным площадкам.

Самым простым и быстрым способом присоединения проводов к контактным площадкам светодиодной ленты для ее питания является механический способ, с помощью специального LED коннектора, один из разновидностей которых Вы видите на фотографии. Достаточно приложить ленту контактными площадками к контактам коннектора и защелкнуть крышку. Но этот способ очень дорогой, так как цена одного коннектора сравнима со стоимостью полметра самой ленты и менее надежный, чем подключение с помощью пайки припоем. Не каждый домашний мастер захочет нести такие расходы, особенно если система освещения состоит не из одного отрезка светодиодной ленты, а множества.

Подключение питания способом пайки припоем

При самостоятельной подготовке к монтажу светодиодной системы освещения или подсветки дешевле и надежнее выполнить подключение проводов к светодиодной ленте методом пайки. При кажущейся на первый взгляд сложности, припайка проводов к контактам светодиодной ленты не сложней, чем любая другая пайка. Главное соблюдать технологию и паять паяльником с нагретым до требуемой температуры узким концом жала шириной около 2 мм. Искусству пайки паяльником на сайте посвящен ряд статей.

Отрезанный конец светодиодной ленты обычно приобретает вид, какой Вы видите на фотографии. Количество контактных площадок зависит от вида ленты. Например, RGB лента на фото имеет четыре контактных площадки и к каждой из них необходимо припаять отдельный проводник.

Для получения качественной пайки в обязательном порядке нужно подготовить спаиваемые поверхности, покрыв их слоем припоя. Посмотрев видеоролик, Вы убедитесь, что лудить контактные площадки светодиодной ленты не сложная работа.

Всего просмотров:
115831

Контактные площадки светодиодной ленты не являются исключением и прежде, чем припаять к ним провода, их тоже необходимо залудить, как показано на фотографии.

Далее необходимо залудить концы проводов. Для этого необходимо предварительно нарезать их на куски нужной длины и снять с концов изоляцию. Цвет изоляции проводов значения не имеет, просто, когда используют провода с разным цветом изоляции, то не нужно будет в дальнейшем заниматься их прозвонкой мультиметром. Снять изоляцию на пару миллиметров и залудить провода сложно. Поэтому изоляция снимается на 8-10 мм,а после залуживания концов проводов, они подрезаются бокорезами до длины трех миллиметров.

Теперь осталось приложить залуженные концы проводов к контактным площадкам и по очереди касанием каждой площадки жалом паяльника с каплей припоя в течение пару секунд получить пайку, как на фотографии. После пайки нужно внимательно осмотреть, не соприкоснулись ли капли припоя соседних площадок. Для уверенности в отсутствии короткого замыкания между соседними площадками желательно воспользоваться мультиметром.

Напряжение на контактах светодиодной ленты не превышает 24 В, поэтому место пайки можно не изолировать. Но, все же, лучше обернуть его пару витками изоляционной ленты или надеть термоусадочную трубку с последующим прогревом строительным феном.

Как рассчитать мощность диодной ленты

Светодиодные ленты на кухню приобретаются отдельно от блоков питания и не идет в наборах

Важно выбрать БП правильной мощности. А для этого в первую очередь нужно знать мощность всей выбранной светодиодной ленты на кухню и добавить к ней минимум 20% запаса

Чтобы произвести расчет нужно узнать мощность в ленте, а точнее в ее метре. Обычно о том, какими характеристиками обладает светодиодный рулон информация указана производителем на упаковке. Если светодиодная лента продавалась без упаковки, можно определить приблизительную мощность по таблице исходя из того, какой диод перед вами и сколько их в одном метре.

Таблица мощности диодов

Замерьте все отрезки светодиодной ленты, которые вы планируете подключить к БП. Умножаем показатель на количество потребляемых Вт получаем мощность, потребляемую светодиодной лентой на кухне.

Схемы подключения

Принцип работы светодиодных лент на кухне идентичен и не зависит от напряжения. Однако, многоцветные подсветки на кухнях имеют в наличии свои четыре дорожки, которые обозначены B, G, R и V+.

Схема подключения многоцветной ленты длиной 5 метров

Одноцветная лента может подключаться напрямую к блоку питания. Но если цвет не один, то потребуются дополнительные устройства, которые называют контроллерами.

Схема подключения одноцветной ленты

Устройство посылает сигнал на дорожки и выводится должный цвет.
Рассмотрим несколько схем подключения к лентам. Выберете подходящую вам. Начнем с того, как выполняется простое соединение, для какого используется лента на 12 В и БП с мощностью 600 Вт.

Схема простого подключения

По данной схеме подсоединение может сделать даже, тот, у кого нет практики в сфере электричества. Это вариант, относится к светодиодным проводкам в которых используется открытая проводка. Чтобы выключать такую подсветку на кухне подойдет обычный выключатель на шнуре.

Выбранному простому способу можно предпочесть следующий. Более сложная схема, включающая в свое описание разноцветную ленту и контролер для кухонного шкафчика.

Схема подключения к контроллеру 5-ти метровой ленты

На этой схеме светодиодным лентам с контроллером используется и БП. Блок будет подавать энергию на контроллер, а то в свою очередь направляет ее к светодиодной ленте. При длинной светодиодной подсветке воспользуйтесь другими схемами.

Инструменты и материалы необходимые для монтажа LED подсветки на кухне

Самостоятельно сделать подсветку на кухню можно с помощью специальных комплектующих и инструментов:

  • сама лента, электрический кабель, блок питания, выключатель;
  • канифоль, припой, изолента (можно заменить строительным феном и термоусадочной трубкой), рулетка, паяльник;
  • специальный профиль для подсветки из алюминия или уголки, которые сделаны из ПВХ;
  • при необходимости иметь дрель, шурупы с потайными шляпками;
  • двухсторонний скотч, ножницы, установочные скобы.

Выбранные инструменты из списка могут отличаться. Имея их можно начать работу по установке подсветки на кухне.

Выбор сечения кабеля

Часто блок питания приходится размещать далеко от шкафчиков и возникают перепады напряжения. Чтобы такого не происходило, и подсветка в кухне работала без перебоев, нужно произвести расчет сечения кабеля. Показатели должны отвечать требованиям ленты, которая выбрана.

Стандартные сечения проводов и кабелей

Иногда светодиодную ленту подключают на прямую к сети, в которой показатель напряжения 220 В. Такие установки нуждаются в дополнительной защите, при выборе которой основным показателем будет являться сила тока. Рассмотрите какое соотношение у тока и кабеля в таблице ниже:

Кабель (мм2) Ток (А)
0,5 6
0,75 10
1 14
1,5 15
2 19
2,5 21

Отталкиваясь от этих показателей можно вычислить какой автомат требуется для вашей подсветки на кухню, если ленты питаются от заряда выше 220 В. Если подсветка на кухню была сделана из низковольтной, то перепад не страшен.

Когда соберетесь подбирать кабель ориентируйтесь на показатель падения напряжения на расстоянии от БП до контактов лент. Желательно чтобы вы сделали уменьшение длины 12-вольтовых линий, именно она влияет на разницу показателей на выходе и в конце подобранного кабеля и может поставлять энергии больше.

Как крепить

Монтаж подсветки для обычной настенной стеклянной полки или входящей в состав шкафа или стеллажа происходит в несколько основных этапов:

  1. В точном соответствии с дизайн-проектом необходимо нарезать светодиодную ленту по специальной отрезной линии.
  2. Если лед-полоска имеет защитный силиконовый слой, его нужно очистить в местах соединения контактов.
  3. Далее нужно нарезать алюминиевый профиль по длине торца стеклянной полки.
  4. Боковые планки профиля нужно просверлить для фиксации к полке посредством саморезов и пластиковых вставок.
  5. К отрезкам светодиодной ленты припаиваются провода (либо соединяются с помощью коннекторов) в точном соответствии схеме и правилам сборки электросхемы, которые затем будут соединять соседние отрезки лед-полосок, блок питания и прочее оборудование.
  6. Затем отрезки подсветки устанавливаются в нарезанные профиля.
  7. Далее металлоконструкции плотно крепятся к торцам полок.
  8. Проводка соединяется и подключается.
  9. Проводится проверка работоспособности системы подсветки.

Как сделать подсветку в стеклянном шкафу?

Декоративное освещение отдельно висящих полок или в составе шкафов может иметь как практическое, так и прикладное значение. Лучшим источником света для решения такой задачи является светодиодная лента.

Рассмотрим, как самостоятельно сделать полки с подсветкой, как при этом правильно подобрать лэд-полоску, каковы главные особенности процедуры подготовки и установки светильников, какие материалы потребуются и как их закрепить.

Выбор светодиодной ленты

Прежде чем приступить к практической части, нужно выполнить расчет светящейся ленты по таким важнейшим параметрам, как количество, мощность и другие светотехнические характеристики светодиодных элементов:

  1. Число лед-кристаллов в одном метре полоски может варьироваться – 30, 60, 120 и 240. Чем их больше, тем мощнее и ярче будет поток света.
  2. Размер led-элементов 35х28, 50х50 и т. д.
  3. Цветность подсветки – монохром SMD или трехцветная модификация RGB.
  4. Влагостойкость. Лед-полоски с показателем до IP 33 годны для подсветки полок в нормальном помещении, с IP 65 – для кухни, ванной, бассейна – но без прямого контакта с водой, а от IP 67 и выше – с возможность погружения, например, для подсветки бассейна, аквариума, душевой кабины.

Блок питания

Система подсветки для любых полок на базе led-полоски требует применения блока питания. Основная функция этого модуля – понижение и выпрямление напряжение до значений, соответствующих аналогичным параметрам светодиодных элементов.

Однако его нужно рассчитать по величие суммарной мощности цепочки освещения, следуя следующим правилам:

  1. Определить точную общую длину всех лед-полосок.
  2. Зная величину мощности одного метра светодиодной ленты, высчитать его суммарное значение всей подсветки.
  3. К результату нужно прибавить запас в 20-30%.

Например, при использовании одинаковой ленты длиной в 2 метра при мощности одного метра в 10 Вт, суммарный показатель составит 20 Вт. К нему прибавляется 20% (4 Вт), в итоге получается 24 Вт.

Как крепить

Монтаж подсветки для обычной настенной стеклянной полки или входящей в состав шкафа или стеллажа происходит в несколько основных этапов:

  1. В точном соответствии с дизайн-проектом необходимо нарезать светодиодную ленту по специальной отрезной линии.
  2. Если лед-полоска имеет защитный силиконовый слой, его нужно очистить в местах соединения контактов.
  3. Далее нужно нарезать алюминиевый профиль по длине торца стеклянной полки.
  4. Боковые планки профиля нужно просверлить для фиксации к полке посредством саморезов и пластиковых вставок.
  5. К отрезкам светодиодной ленты припаиваются провода (либо соединяются с помощью коннекторов) в точном соответствии схеме и правилам сборки электросхемы, которые затем будут соединять соседние отрезки лед-полосок, блок питания и прочее оборудование.
  6. Затем отрезки подсветки устанавливаются в нарезанные профиля.
  7. Далее металлоконструкции плотно крепятся к торцам полок.
  8. Проводка соединяется и подключается.
  9. Проводится проверка работоспособности системы подсветки.

Совет! Монтировать подсветку стеклянных полок можно в различных вариациях. Наиболее популярные из их – со стороны полкодержателя, сверху на поверхность, с любого торца полки, для матового стекла допустимо использовать любой из рассмотренных типов освещения.

Основные выводы

Лучший способ сделать своими руками подсветку для полки из стекла или иного материала – монтировать светодиодную ленту. Однако для этого ее необходимо правильно подобрать, исходя из таких параметров, как:

  1. Плотность и габариты лед-элементов.
  2. Тип кристаллов – одно- или многоцветные.
  3. Стойкость к повышенной влажности воздуха и воде.

Также для лед-полоски нужно правильно подобрать блок питания – его мощность должна быть на 20-30% выше аналогичного показателя для всех лед-элементов в цепи. Монтаж led-полоски лучше осуществлять на специальный П-профиль из алюминия. Это позволит избежать засветки, избыточного освещения и перегрева светодиодов.

Схема подключения обычной ленты

Предлагается рассмотреть подробно схему подключения стандартной ленты длиной 1 метр к компьютеру. Лента состоит из светодиодов типа SMD 3528, отрезать можно через каждые три диода. Для выполнения этой задачи потребуется:

  1. Найти свободный разъем molex 4 pin в компьютере, выходящий из блока питания. БП компьютера выдает ток 5 А, а 1 метр ленты потребляет 0,4 А. Можно подключать, запас по току есть достаточно большой. Для питания светодиодной ленты требуется 12 Вольт, поэтому используются желтый (12 В) и черный (земля) провода.
  2. Штепсель molex 4 pin можно взять из переходника SATA вне компьютера. Понадобятся провода желтого и один провод черного цвета. Оставшиеся провода – красный (5 В) и второй черный (земля) в схеме не участвуют, их можно откусить бокорезами и изолировать термоусадочной трубкой. На ленте обозначены полюса – плюс (+) и минус (–). Желтый провод припаивается к плюсу, а черный – к минусу. Можно нарастить провода до нужной длины, используя пайку и соблюдая полярность. После пайки все контакты изолируются.
  3. Протереть спиртом поверхности, предназначенные для установки ленты, чтобы удалить пыль и жир. Приклеить ленту, удалив защитную пленку.
  4. Соединить штепсель с припаянной лентой и разъем от блока питания компьютера, соблюдая соответствие цвета (желтый провод с желтым, черный – с черным).

Этот способ хорошо подойдет для подсветки системного блока с прозрачной крышкой корпуса, чтобы декорировать «крутое железо».

Основные понятия при выборе подсветки

Мы рекомендуем выбирать LED ленту вместо галогенных ламп. LED-ленты:

  • Компактней.
  • Экологичней (внутри колбы нет ядовитых паров).
  • Экономичней (потребляют меньше электроэнергии).

Светодиоды различаются по цветам. Бывают одноцветные. Чаще всего выбирают:

  • Синий.
  • Зеленый.
  • Фиолетовый.

Бывают многоцветные. Это так называемые RGB ленты.

Различаются по плотности диодов. В нашем случае достаточно 30 штук/метр.

Когда есть риск, что ваш шкаф может подтопить, в таком случае выбирайте ленты с защитой от влаги. Они называются закрытого типа и обозначаются IP65 или IP68.

Классов всего три: IP33, IP65 и IP68. Первая лента выполнена открытым способом, в ней нет защиты от влаги (защита обычно силиконовым корпусом).

Под сумму мощностей светодиодов подбирается блок питания с запасом 30% (запас нужен при перепадах тока, что время от времени бывает при работе диодов).

Обратите внимание, какое напряжение у светодиодов. Блок нужно выбирать исходя из этой цифры

Обычно это 12 или 24 вольта.

Иногда в схему добавляется регулятор яркости. Для одноцветной ленты применяются диммеры, для многоцветной – контроллеры.

Основные выводы

Лучший способ сделать своими руками подсветку для полки из стекла или иного материала – монтировать светодиодную ленту. Однако для этого ее необходимо правильно подобрать, исходя из таких параметров, как:

  1. Плотность и габариты лед-элементов.
  2. Тип кристаллов – одно- или многоцветные.
  3. Стойкость к повышенной влажности воздуха и воде.

Также для лед-полоски нужно правильно подобрать блок питания – его мощность должна быть на 20-30% выше аналогичного показателя для всех лед-элементов в цепи. Монтаж led-полоски лучше осуществлять на специальный П-профиль из алюминия. Это позволит избежать засветки, избыточного освещения и перегрева светодиодов.

Предыдущая

СветодиодыОсобенности, применение и инструкция по изготовлению светорассеивателя для светодиодной ленты

Следующая

СветодиодыВсе об оптоволоконном освещении

Основные выводы

Лучший способ сделать своими руками подсветку для полки из стекла или иного материала – монтировать светодиодную ленту. Однако для этого ее необходимо правильно подобрать, исходя из таких параметров, как:

  1. Плотность и габариты лед-элементов.
  2. Тип кристаллов – одно- или многоцветные.
  3. Стойкость к повышенной влажности воздуха и воде.

Также для лед-полоски нужно правильно подобрать блок питания – его мощность должна быть на 20-30% выше аналогичного показателя для всех лед-элементов в цепи. Монтаж led-полоски лучше осуществлять на специальный П-профиль из алюминия. Это позволит избежать засветки, избыточного освещения и перегрева светодиодов.

Предыдущая

СветодиодыОсобенности, применение и инструкция по изготовлению светорассеивателя для светодиодной ленты

Следующая

СветодиодыВсе об оптоволоконном освещении

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Семь балок
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
