Подключение светодиодной ленты к блоку питания: 7 способов

Можно ли клеить светодиодную ленту?

Ленту желательно клеить к гладким обезжиренным поверхностям. Наклеивание желательно проводить с первого раза, повторное наклеивание ленты не допускает надежной фиксации. Светодиодные ленты имеют клейкую подложку 3M для простых вариантов монтажа. Светодиодная лента имеет отслаивающуюся подложку, которая обнажает клей 3М, что упрощает установку.

Зафиксировать светодиодную ленту на клеевой основе проще простого, но иногда требуется более сильная фиксация. Как и в случае большинства клеев, он плохо сцепляется с некоторыми поверхностями и может нуждаться в укреплении с течением времени. В этих ситуациях используйте дополнительные устройства для фиксации:

  • Extra Adhesive Tape – скотч 3М, которую вы дополнительно клеите на поверхность перед полосой, чтобы удвоить склеивание.
  • LED Strip Mounting clips – Монтажные кронштейны для светодиодных лент. Смотрите фото.

Установка светодиодной ленты в алюминиевый профиль – еще один отличный вариант для тех, кто хочет получить профессиональную отделку. Алюминиевые профили для светодиодных  лент самое лучшее решение для монтажа. Светодиодные ленты отлично прилипают к нижней части профиля, а светорассеиватель создает дополнительную диффузию света и создает эффект равномерной световой полосы, без ярко выраженных точек.

Типичный ошибки при подключении

Последовательное подключение более 5 метров ленты. Этого делать нельзя.

Скрутки вместо пайки проводов (или коннекторов). Если не хотите паять, используйте коннекторы, они копеечные.

Несоблюдение порядка подключения: блок питания ⇒ контроллер ⇒ лента ⇒ усилитель ⇒ лента.

Экономия на блоке питания, покупая «впритык» по мощности. К сожалению, светодиоды гуляют как в плюс так и минус по потребляемым Ваттам. Покупая БП без 20-25% запаса, он будет работать на износ и через год вы купите новый, но уже с запасом.

Покупка контроллера излишней мощности. Хуже не будет, но деньги переплатите. Правильно подбирать по мощности 1 к 1.

Выбор очень мощных лент и монтаж без теплоотвода. Например SMD5050 120 led/m потребляет 28,8 Вт/м. При такой мощности светодиоды греются достаточно сильно и конструкцию нужно монтировать на теплоотвод – алюминиевый профиль. В противном случае диоды начинают деградировать, терять мощность и перегорать.

Как правильно подключить светодиодную ленту в машине

Подключать светодиоды в автомобиле можно к бортовой сети либо напрямую к аккумулятору (нежелательно, об этом дальше).

Бортовая электрическая сеть машины не соответствует номинальным параметрам питания светодиодов, поскольку напряжение, снимаемое с аккумуляторной батареи, достигает 14,5 Вольт. Для светодиодов это не фатально, но существенно сокращает срок эксплуатации.

Второй фактор риска непосредственного включения в бортовую сеть – внушительные перепады по току. В любом автомобиле есть агрегаты со значительным отбором мощности аккумулятора – стартер, головное освещение, кондиционер, электроусилитель руля. Они потребляют сотни Ватт, а токи достигают десятков Ампер.

Наверняка вы замечали, как во время запуска двигателя гаснут фары, отключается магнитола, бортовой компьютер, а включение кондиционера «просаживает» громкость музыки. И это при разделении линий проводки через распределительную коробку и наличии стабилизаторов тока в аппаратуре.

Используйте стабилизатор

Любой светодиод способен длительно функционировать только в узком диапазоне токов и напряжений. Например, светодиодный элемент SMD 3528 требует для питания 2,8-3,4В и 0,02А. Благодаря ограничительным резисторам на самой ленте они комфортно себя чувствуют только при напряжении сети 12В.

Для подключения светодиодной ленты к 12V автомобиля используйте стабилизатор, подключается он в разрыв плюсового провода от аккумулятора. Можно собрать его своими руками. Ниже схема на примере стабилизатора напряжения LM 7812. Он имеет выходное напряжение 12В и выдает ток до 1А. Это устаревшая модель, требует дополнительного охлаждения.

Более современные импульсные стабилизаторы будут хорошей заменой устаревшим аналогам. Вот характеристики обычного импульсного стабилизатора с Aliexpress:

  • Широкий диапазон входного (4-36В) напряжения и регулируемое выходное (1-36В);
  • регулируемый выходной ток (0-5А);
  • защита от перегрева и короткого замыкания;
  • заявлен широкий диапазон рабочих температур -40 +80 градусов;
  • КПД преобразования 96%;
  • стоят на али в районе 3-4$ (220-270 рублей).

Импульсный стабилизатор 12В

Подключение RGB ленты

При подключении RGB ленты, в цепь добавляется RGB контроллер, который регулирует питание каждого цветового светодиода и позволяет получать любой цвет. Он подключается после стабилизатора, перед RGB лентой.

Подробно про принцип работы и подключение RGB ленты.

Схема подключения РГБ ленты в автомобиле

При подключении диодной ленты в авто следует избегать ее изгибов. Любой излом приведет к разрыву токопроводящего покрытия. Если нужен резкий поворот — делайте разрыв и подключайте концы коннекорами.

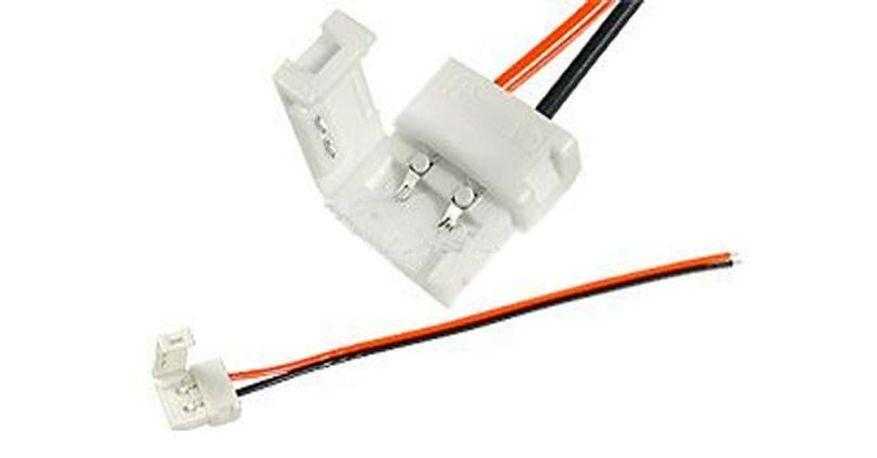

Используйте коннекторы

Спайка — самый надежный метод крепления проводки, но это не всегда удобно. В условиях ограниченного пространства всегда есть риск повредить обшивку салона машины раскалённым жалом паяльника, да и паять в позе акробата не комфортно. Для соединения отрезков можно смело использовать коннекторы с заранее напаянными проводами.

Они плотно зажимают контакты и достаточно надёжны даже в условиях постоянной вибрации. А вот места таких соединений, расположенных снаружи автомобиля, лучше залить герметиком или термоклеем. Если для прокладки проводки светодиодной ленты в корпусе машины пришлось делать дополнительные отверстия, тщательно обработайте их антикоррозийным составом и, по возможности, герметизируйте. Места соединения проводов для надёжной изоляции следует закрывать термоусадочной трубкой.

Что делать, если лента отклеивается?

Обычно граждане предпочитают приклеивать изделие, для чего покупается самоклеющаяся светодиодная лента 220в. Но иногда производители экономят на клейкой основе, поэтому буквально через несколько дней или месяцев лента начинает отклеиваться. Обычно причина заключается в плохой подготовке основания или некачественном скотче.

Поэтому перед началом работы рекомендуется выполнить определенную подготовительную работу с основанием. Оно очищается от загрязнений, а также насухо вытирается. Далее наносится обезжириватель, причем процедура выполняется за несколько минут до приклеивания ленты. Если покупается недорогая лента, то желательно фиксировать ее на собственный двусторонний скотч высокого качества.

Светодиодная лента: разновидности и подключение

Светодиодная подсветка своими руками предусматривает использование нескольких видов лент. Существует всего три основных разновидности этого осветительного прибора – влагозащищенная лента (она помещается в силиконовую оболочку), одноцветная и многоцветная. Об их основных различиях можно судить из названий – влагозащищенная предусматривает свое использование как внутри помещения, так и снаружи, одноцветная может излучать яркий или тусклый белый свет, а многоцветная диодная лента работает практически во всех цветовых диапазонах и сочетает в себе функции новогодней гирлянды.

Как сделать светодиодную подсветку своими руками фото

Теперь об установке и подключении. Подсветка светодиодной лентой своими руками выполняется не так уж и сложно – как правило, практически все осветительные приборы этого плана производятся на самоклеящейся основе. Чтобы закрепить ленту в нише или в каком-либо другом месте, достаточно снять с нее защитную полосу, после чего просто приклеить к поверхности, плотно придавливая ее руками.

Установка светодиодной подсветки фото

Очень важным моментом в процессе установки ленты является ее порезка в необходимый размер – в любом месте разрезать ленту не получится. Это чревато выходом из строя ее оконечных светодиодов. Обрезку ленты необходимо производить в строго установленном месте – как правило, оно помечается пунктирной линией. Кроме того, в этом специальном месте предусматривается возможность использования обрезков ленты – к ней можно подпаять провода, посредством которых в дальнейшем будет выполнен монтаж светодиодной ленты (а вернее, ее остатков).

Подсветка светодиодной лентой своими руками фото

И в заключение несколько слов об особенностях светодиодной подсветки. Сама по себе лента представляет собой довольно невзрачное зрелище – если оставить ее на виду, то она может в значительной мере испортить интерьер помещения. Поэтому в большинстве случаев ее установка производится скрытым образом. Как правило, ее монтируют либо в нишу, либо за подсвечиваемый ею элемент интерьера. Также имеется вариант установки ленты за потолочный багет. В общем, монтировать ее необходимо так, чтобы саму ленту не было видно, а свет от ее диодов выходил наружу.

Монтаж светодиодной подсветки своими руками фото

Вот основные моменты, которые необходимо знать о том, как выполняется подсветка светодиодной лентой. Сложного ничего нет, и установить ее сможет практически каждый – если речь идет о готовом наборе, то вам останется только правильно обрезать ленту, соединить элементы подсветки посредством штекеров и все это дело подключить к квартирной электропроводке.

Автор статьи Александр Куликов

Схемы управления led лент

Управление схемами производиться с использованием:

  1. RGB – контроллер. Прибор задает режим работы RGB ленты (мигание, переливание определенного цвета, поочередная смена оттенков). Сигнал управления контроллера распространяется на платы длиной от 5 до 10метров. Управление приборов возможно с пульта управления (ПУ) или локально.
  2. RGB – усилитель. Прибор применяется при использовании платы длиной свыше 10 метров. В данном случае усилитель дублирует сигнал контроллера или диммера и посылает его по всей длине платы.
  3. Диммер. Это электрическое устройство, работающее по принципу резистора (ограничителя). Оно изменяет мощность в цепи, тем самым контролирует интенсивность свечения диодов.

Рассмотрим работу этих устройств на примере схемы подключения светодиодной ленты с диммером и усилителем:

Схема подключения СДЛ с диммером и усилителем

Схема состоит из:

Блока питания диммера.
Блок питания RGB-усилителя.
Диммер. К выходу устройству параллельно подключены две ветви СДЛ длиной по 5 метров. Третья ветвь, также параллельно уходит на вход усилителя

При подключении всех элементов важно соблюдать полярность.
RGB – усилитель. К его выходу параллельно подключены три ветви СДЛ длиной по 5 метров.

Принцип действия:

  1. На БП поступает переменное напряжение 220 В, затем преобразуется и на вход диммера поступает постоянное напряжение 12/24 В.
  2. Диммер подает сигнал на уменьшение яркости светодиодов.
  3. Сигнал передается на две ветви, суммарная длина которых составляет 10 метров. Мощности диммера не хватает на передачу сигнала оставшимся трем ветвям (15 метров).
  4. Одновременно сигнал на уменьшение яркости передается от диммера к усилителю.
  5. Усилитель передает этот же сигнал, но с большей мощность на оставшиеся три ветви.
  6. Интенсивность свечения диодов по всей длине СДЛ снижается. Аналогично передается сигнал на повышение яркости.

В схеме с усилителем и контроллером подобный принцип действия, разница лишь в том, что сигнал на RGB ленту передается каждому цвету по своей дорожке.

Как подключить светодиодную ленту

Подключение светодиодной ленты 12V

Так как лента идет на 12 вольт то проблем с подключением у вас возникнуть не должно. Все что вам нужно это правильно припаять проводки на контакты «+» и «-», сразу скажу, что паять с кислотой категорически запрещено для такой работы существуют специальные флюсы.

Если вы не умеете паять то это не беда, в магазинах продаются специальные коннекторы, все что от вас потребуется это зачистить контакты на ленте (если она в силиконе) вставить ее в коннектор и защелкнуть его (так же обращайте внимание на полярность). Хочется отметить, что спайка в разы опережает коннекторы по качеству соединения

Так что, если вы не дружны с паяльником, а сделать хочется качественно, то обратитесь к профессионалу, для него там работы на 5 минут. После спайки изолируйте контакты термоусадочной трубкой (очень удобный способ изоляции, который можно монтировать строительным феном либо обычной зажигалкой). Про подключение и способы крепления больших отрезков (больше 5 метров) светодиодной ленты расскажу чуть ниже

Хочется отметить, что спайка в разы опережает коннекторы по качеству соединения. Так что, если вы не дружны с паяльником, а сделать хочется качественно, то обратитесь к профессионалу, для него там работы на 5 минут. После спайки изолируйте контакты термоусадочной трубкой (очень удобный способ изоляции, который можно монтировать строительным феном либо обычной зажигалкой). Про подключение и способы крепления больших отрезков (больше 5 метров) светодиодной ленты расскажу чуть ниже.

Выбор сечения провода для подключения светодиодной ленты

У тех кто не сталкивался с постоянным током т.е 12 вольт встречается мнение что раз это меньше чем 220 вольт, то и провод нужен незначительного сечения. Это ошибочное мнение а ситуация как раз обратная на 12 вольт при равном потреблении нужен провод значительно большего сечения. Ниже приведу таблицу по выбору сечения медного провода.

Потребление Вт. <50 <100 <150 <200 <250 <300 <400
Сечение провода, мм² не менее 0.75 1.5 2.5 4 4 6 6

Как понимать эту таблицу? К примеру у вас есть 5 метров ленты мощностью 30Вт/м то потребление будет равняться 150 Вт и вам нужен провод не менее 2.5мм².

Как подключить светодиодную ленту к 220

Если ваша задача состоит в подключении ленты к 220 вольтам то тут все будет немного по другому. Хотя принцип один и тот же. Как я уже говорил для работы диодам нужно 12вольт. Что бы получить такое напряжение из 220 вольт нужно использовать понижающий трансформатор, который, скорее всего вы сможете приобрести там же где и ленту.

Мощность трансформатора необходимо выбирать исходя из количества и мощности ленты, плюс запас 30% для стабильной работы. Так же не все производители честны указывая мощность трансформатора, зачастую очень часто то, что написано на упаковке, завышено, чем реальная мощность.

И так рассмотрим на примере выбор трансформатора. К примеру, у вас 3 метра ленты мощностью 9.6 Вт/м. Считаем: 9.6х3=28.8Вт – столько будет потреблять весть отрезок, добавляем к этому запас 28.8+30%=37.44Вт, округляем до 40Вт. После таких не хитрых расчетов становится ясно что нам необходим трансформатор мощностью минимум в 40Вт. Думаю всем понятно, тут нет ничего сложного.

Давайте рассмотрим следующий пример вам нужно подключить 10 метров светодиодной ленты к 220 вольт (2 куска по 5 метров). Подключать эти два отрезка следует не последовательно, а параллельно. Последовательное подключение это если вы подключите первые 5 метров от трансформатора, а вторые 5 метров от первого куска. Так делать не нужно, так как в начале первого куска ленты будет протекать очень высокий ток, на который она не рассчитана, а в конце второго будет не доставать напряжения (в глубокие подробности вдаваться не буду, просто не подключайте и все) это чревато выходом диодов из строя.

Правильным подключением является параллельное. Рассмотрим все на том же примере (2 куска ленты по 5 метров). Ленты нужно подключать от провода, идущего от трансформатора, который будет питать первый и второй куски светодиодной ленты (для большей наглядности все покажу на схеме). Так же бывают трансформаторы у которых несколько пар выходов ну и никто не запрещает 2 пары провода подключить  в разъем для одной пары ))).

Подключение ленты RGB

Как я уже говорил, что RGB это многоцветная светодиодная лента, которая может принимать очень много оттенков. Но цвета же нужно как то контролировать, указывая ленте световые пропорции. Для этого существуют специальные RGB-контролеры  позволяющие управлять цветами.

На такой ленте на контактах все обозначено. Например, если вы припаяли синий провод к контакту с обозначением «R», то нужно подключить данный провод к контакту контроллера с аналогичным обозначением, и так все провода.

Расчёт светодиодной ленты и блока питания

Светодиодные ленточные осветители работают от постоянного тока, а подключение выполняется к источнику напряжения 12 В или 24 В. По этой причине для запитывания от обычной электросети используются преобразующие импульсные блоки питания, которые обязательно должны соответствовать мощности осветительного прибора. Уровень мощности можно определить по табличным данным.

Тип диодного ленточного осветителя Количество диодов в одном метре Показатели мощности
SМD-3528 60 шт. 4,8 Вт
SМD-3528 120 шт. 7,2 Вт
SМD-3528 240 шт. 16,0 Вт
SМD-5050 30 шт. 7,2 Вт
SМD-5050 60 шт. 14,0 Вт
SМD-5050 120 шт. 25,0 Вт

Ошибки подключения

1

контроллер — блок — лента (должно быть: блок — контроллер — лента) или

блок — усилитель — контроллер — лента (правильно: блок — контроллер — усилитель — лента)

2

Так вот, при наклеивании ленты и срыве скотча, эти самые места могут оголиться. Такое зачастую происходит на изделиях эконом класса.

В итоге, когда вы ленту наклеите на алюминиевый профиль, вы тем самым просто закоротите все 4 дорожки между собой и сожгете свою подсветку. Поэтому всегда проверяйте обратную сторону, перед непосредственным процессом наклеивания.

3

Даже если для блока и был выбран запас в 30%, в конечном итоге работа на износ рано или поздно выведет из строя или блок или светодиоды.

Расчет освещенности

Выясняя, как подключить светодиодную ленту, необходимо для начала рассчитать требуемую мощность изделия и его метраж для создания достаточной освещенности выбранной зоны.

Для популярных диодов есть данные по светимости одного элемента и/или всех элементов, установленных на одном метре ленты.

Если известно, что метр ленты с диодами 3525 в количестве 60 штук дает свечение 300 люмен, 1 такой диод обеспечивает световой поток в 5 люмен. Один метр ленты дает свечение, примерно равное потоку излучения от лампы накаливания 10В (15 люмен на 1 Ватт).

Важно: влагозащищенные ленты за счет изоляции дают поток светимости на 10…30% меньше, чем аналогичные модели без защиты.

Соответственно, для комнаты средних размеров (5х3 м), в которой для получения мягкого освещения достаточно ламп на 200В, потребуется примерно 200х15=3000 люмен, то есть 10 м диодной ленты. Планируя смонтировать диодную ленту по всему периметру помещения, мы должны использовать 15 м ленты. Следует учитывать потери светимости за счет отражения от потолка, которые составляют до 50% в зависимости от способа отделки. Таким образом, выбранной светодиодной ленты достаточно для подсветки комнаты, но не для полноценного «рабочего» освещения. Чтобы проще было пересчитать требуемое количество ленты по аналогии с привычными лампами накаливания и представлять затраты электроэнергии на освещение, стоит воспользоваться таблицами.

Так, для полноценного освещения в комнате (примерно 250 Вт лампы накаливания) размерами 5х3 м потребуется:

  • общий световой поток 250х15=3 750 лм;
  • на каждый метр ленты, проложенной по периметру комнаты приходится 3 750/15 = 250 лм;
  • с учетом потерь на отражение от потолка 40% на каждый метр ленты требуется светимость примерно 426 лм;
  • под такие требования примерно подходят светодиоды SMD3014-60, SMD3528-120 и SMD5050-30, причем первые два дают избыточную освещенность, третий – недостаточную.

Таким образом, необходимо определиться по световому потоку метра диодной ленты с учетом имеющихся в продаже моделей. Запас светимости в сторону увеличения составляет 5…10%.

Расчет для подключения светодиодной ленты RGB и монохромной не различаются.

Схема подключения усилителя

У усилителя есть входные-input и выходные-output клеммы. На входе и выходе те же контакты, что и у контроллера – общий плюс и цвета.

R

G

B

V+

Также присутствуют и клеммы подключения питания:

VDD или «+»

GND или «-»

Напряжение 12-24В можно подавать как от дополнительного блока, так и от общего, если позволяет его мощность.

Для подключения, общие концы предыдущего отрезка светодиодной ленты, заводите во входные клеммы усилителя.

Далее подсоединяете выход. Вставляете в RGBV+ разъемы, провода от дополнительного участка светодиодной ленты.

После этого под винты VDD и GND заводите проводники питания от блока.

Опять же полярность здесь строго соблюдаете! VDD – это плюс, GND – минус.

12345

Собранная подсветка по такой схеме будет работать и управляться с одного пульта.

Если вам нужно подключить еще 5-10 метров ленты, в схему добавляется еще один усилитель, а возможно и дополнительный блок питания (зависит от мощности освещения).

Только имейте в виду, что параллелить напрямую между собой сами блоки питания нельзя. Делать это нужно через диодный мост. Поэтому они должны быть разделены между собой через отдельные участки лент.

Таким образом можно собрать разноцветную подсветку любой длины под ваши запросы. Главное найти место для размещения всего этого оборудования.

Когда места не хватает, вместо большого усилителя можно использовать микро модель.

Он напоминает из себя что-то типа переходника, и размер у него соответствующий. При этом со своей задачей усиления сигнала справляется хорошо.

Кроме этого, его можно использовать, если вам не хватает мощности вашего контролера. Например, мощность всей светодиодной ленты 110Вт, а контроллера всего 70Вт.

Чтобы не менять его, просто докупаете такой мини усилитель, последовательно соединяете два элемента и наслаждаетесь освещением.

Особенности подключения

Для удобства присоединения проводов на диодной ленте имеются контакты в местах реза (часто называются «контактные пятаки»). Места реза обозначены, делить ленту в других местах нельзя – это приведет к выходу из строя группы диодов.

Если случайно или по незнанию лента разрезана не в указанном месте, необходимо удалить нерабочий участок, обрезая до заданной линии.

Для замыкания контактов используется пайка (наиболее распространенный и дешевый способ) или LED-коннекторы. В первом случае контакты замыкаются способом термического соединения выходов диодной ленты и подключенного провода, во втором -используется механический способ.

При использовании коннектора достаточно захлопнуть крышку, контакты замкнутся. Однако этот способ не дает такого надежного соединения, как пайка.

Подробно процесс соединения контактов светодиодной ленты с проводами показан на видео.

Основные этапы работы:

  • освободить контактные пятаки на конце ленты (иногда к ним уже подпаяны провода, длины которых не хватает для нормального подключения или соединение которых с лентой нарушено);
  • нанести припой на контактные площадки;
  • подготовить провода для пайки – зачистить концы на 7…8 мм, залудить их и обрезать до длины 3 мм;
  • соединить подготовленные провода с контактными площадками. Необходимо проверить, нет соединяются ли капли припоя на разных площадках (лучше мультиметром);
  • установить термоусадочную трубку на спаянные контакты и нагреть ее строительным феном (спичками, зажигалкой) до плотного облегания места пайки.

Важно: при подключении светодиодной ленты к блоку питания важно использовать провода с разным цветом оплетки, особенно это значимо для работы с RGB-лентами. Это позволит в дальнейшем обойтись без прозвона проводов

Для лент с двумя контактами рекомендуют использовать красный провод для плюса, черный – для минуса. Для четырех контактов можно подобрать провода по цвету контакта (желтый, красный, синий) и сиреневый или коричневый для общего питания.

При необходимости соединения двух участков лент можно воспользоваться двусторонним коннектором или спать фрагменты. Спаивать их можно непосредственно или с помощью проводов. При использовании проводов технология не отличается от описанной выше. Если же необходимо срастить ленты непосредственно, выполняют такую последовательность действий:

  1. освобождают нижнюю сторону одного фрагмента ленты от защитной пленки (со стороны клеящего слоя) и покрывают контакты слоем припоя;
  2. наносят припой на контактные площадки с лицевой стороны второго участка ленты;
  3. стыкую площадки и пропаивают их до получения плотного соединения.

Важно: выбор способа сращивания ленты – напрямую или с помощью провода – зависит от положения сращенного участка на поверхности. Чтобы без проблем изогнуть фрагмент, лучше создать гибкую перемычку из провода (саму ленту изгибать под углом 90 градусов нельзя)

Для размещения на плоскости удобно спаивать концы фрагментов.

Виды и типы светодиодных лент

Условно СДЛ делятся на виды, исходя из их функций и рабочих характеристик:

Монохромные

Монохромные (одноцветные) ленты характеризуются одним цветом свечения. Для достижения определенного свечения кристалл диода окрашивается в нужный цвет, что приводит к снижению яркости и напрямую сказывается на цене.

Зависимость палитры led элементов от их стоимости (указана средняя цена за 1 метр с аналогичными рабочими характеристиками):

  1. Белый цвет (CW) 145 руб./м.

Светодиодная лента белого цвета

  1. Синий цвет (B) 232 руб./м.

СДЛ синего цвета

  1. Зеленый цвет (G) 238 руб./м.

СДЛ зеленого цвета

  1. Красный цвет (R) 240 руб./м.

СДЛ красного цвета

Кристаллы с белым свечением возможно применять для основного освещения, т.к. они обладают более высокой яркостью. Цветные кристаллы имеют менее яркое свечение и применяются для контурного освещения дизайна.

Контурная подсветка

RGB ленты

RGB лента – это разноцветная светодиодная лента, в конструкцию которой включен контроллер, отвечающий за цветовой поток, интенсивность свечения и режим работы.

RGB лента

Разные оттенки получаются суммарным свечением трех кристаллов основных цветов: синий, зеленый, красный. Контроллер регулирует интенсивность свечения каждого отдельного кристалла, в результате при суммарном смешивании цветов получаются различные оттенки. В зависимости от модификации контроллера можно получить от 3 до 16 млн. оттенков палитры, кроме чисто белого цвета.

Для возможности белого свечения применяется лента типа RGBW, которая содержит led элемент белого цвета. Отдельный «белый канал» также регулируется контроллером и может работать в самостоятельном белом режиме или в общей совокупности цветов, тем самым разнообразив палитру.

Стоимость за 1 метр от 200 руб. до 1600 руб.

Применяется для реализации дизайнерских решений, например, контурная подсветка рабочей или уличной зоны.

Пример RGB подсветки лестничного проема

Ленты «бегущий огонь»

Конструкция led ленты «бегущий огонь» состоит из микросхем и контроллера. У каждой группы диодов есть своя микросхема, которая управляет цветом и яркостью свечения каждого отдельного кристалла. Сигналы о «нужном параметре» на микросхему подает контроллер, который задает нужный эффект (бегущий огонь, мерцание, переливание определенных цветов).

СДЛ бегущий огонь

Например, новогодние гирлянды, контурные подсветки в общественных заведениях.

Стоимость за 1 метр от 370 руб. до 1400 руб.

Ленты бокового свечения

Цилиндрические светодиоды прикрепляются вдоль края (бок) платы. За счет такого расположения световой поток распространяется вдоль плоскости, на которую прикреплена конструкция и не имеет ослепляющего эффекта.

СДЛ бокового свечения

Применяется для контурной подсветки рекламных щитов, вывесок названий, периметра плазменных панелей.

Стоимость за 1 метр от 450 руб. до 1600 руб.

Все рассмотренные виды можно разделить на два типа:

Открытые

Открытая светодиодная лента – это плата, конструкция которой не защищена специальной оболочкой. Кристаллы данной ленты могут быть любого цвета, оттенка, конструкции и т.д.

СДЛ открытого типа

Её детали находятся на открытой части, что приводит к быстрой поломке из-за внешнего механического воздействия, попадания пыли и влаги. Это обуславливает низкую цену от 70руб./м.

Применяется чаще всего в мебельной подсветке и декоративных частях интерьера. Для сохранения работоспособности и более широкой эксплуатации её укладывают в специальные защищенные каналы.

Герметичные

Герметичная лента – это открытая светодиодная лента с нанесенным на неё герметичным диэлектрическим составом. Такая конструкция защищает кристаллы, резисторы, проводящие части платы и увеличивает срок её эксплуатации.

Показатель защищенности IP XZ характеризует степень защиты конструкции от внешних частиц и твердых предметов (X), и влаги (Z). Чем выше показатели XZ, тем лучше защита.

СДЛ открытого типа имеет показатель IP20, герметичная – IP68.

Степени защищенности светодиодной ленты

От толщины нанесенного состава зависит степень защищенности:

  1. IP33 – защита от крупных внешних элементов, влаги и брызг воды направленных под углом 60 гр.;
  2. IP65 – защита от частичек пыли, влаги и струи воды независимо от их направления;
  3. IP67 – защиты от частичек пыли, влаги и воды при погружении в неё на глубину 1 м.

Высокая степень защиты от влаги позволяет применять герметичные платы для подсветки бассейнов, водоемов, бань и сауны.

СДЛ герметичного типа

Стоимость за 1 метр составляет от 180 до 1600 руб.

Характеристики

Также стоит указать и об основных характеристиках светодиодной ленты. Одной из характеристик является количество светодиодов на один погонный метр. Это количество может равняться 30-ти, 60-ти, 120-ти или же 240 светодиодам.

Чем больше светодиодов на один метр, тем более ярким будет излучаемый свет. Яркость также зависит и от мощности одного светодиода.

Второй характеристикой LED-ленты является мощность. Она зависит от мощности светодиодов. Производители обычно указывают количество ватт на один погонный метр. Общая мощность нужных лент определяется путем умножения количества метров на количество ватт на один метр.

Также светодиодная лента, монтаж которой очень легко сделать своими руками, характеризуется уровнями влагозащищенности и углом свечения каждого светодиода. LED-лента может не иметь защиты от влаги, может быть наполовину или полностью защищенной от влаги.

Это имеет значение при ее монтаже на кухне или в ванной.

Необходимость применения выключателей

Даже если предполагается постоянное свечение светодиодной ленты, выключатель питания после источника напряжения необходим. В случае ремонта или профилактических работ (очистка от грязи и т.д.) удобно снять напряжение одним движением коммутационного элемента.

Автоматический выключатель и выключатель питания.

На стороне 220 В обязательно должен быть автоматический выключатель (независимо от схемы включения). Если блок питания или выпрямитель включаются в бытовую розетку, то она, скорее всего, защищена автоматом. Если используется неразъемное соединение, то надо обязательно предусмотреть установку автоматического выключателя. Он служит одновременно коммутирующим элементом и средством защиты во внештатной ситуации. И никогда не будет лишней установка УЗО, особенно при отсутствии гальванической развязки в виде трансформатора.

Подключение RGB-ленты без контроллера

Иногда домашние мастера не желают тратиться на дополнительное оборудование. Именно в таких случаях на помощь приходит смекалка. К примеру, в наличие имеется 10 м RGB-ленты, а вот контроллер, как и блок питания, отсутствует. И вот здесь начинаются хитрости. Вместо стандартного блока питания вполне можно использовать адаптер от плазменного или LED-телевизора, который выдаёт 12 В. Главное, чтобы выпрямитель подошёл по параметрам выходной мощности. Единственной проблемой становится то, что таких блоков понадобится 3 штуки – по одному на каждый цвет.

ФОТО: mornsunpower.ruВот такие блоки питания вполне подойдут

Далее, вместо обычного выключателя устанавливается трёхклавишный. Соединение производится следующим образом:

  • ноль идёт сразу на блоки питания, а после них снова соединяется в одну линию;
  • фазный провод идёт через выключатель, где превращается в три отдельные жилы. Далее, каждая идёт на свой блок питания, а после – на определённый цвет RGB-ленты.

Таким образом, при включении отдельных клавиш будет зажигаться определённый цвет, а при их комбинации – можно будет добиться дополнительных оттенков.

А в качестве общей информации предлагаем ознакомиться с различными вариациями применения RGB-лент в дизайне интерьеров.

1 из 5

ФОТО: dekormyhome.ru
ФОТО: dekormyhome.ru
ФОТО: icled.ru
ФОТО: dekormyhome.ru

Статья по теме:

Схема подключения через блок питания

Номинальное напряжение стандартного дюралайта составляет 12 В или 24 В, поэтому следует осуществлять подключение светодиодной ленты к блоку питания, который преобразует переменный ток в постоянный.

Для короткой длины

Стандартные дюралайты продаются бухтами по 5 м, для подключения такого участка или меньше используйте следующую инструкцию.

  1. Если 2 питающих провода изначально к ленте не подведены, подключите их к 1 из концов ленты с помощью специальных коннекторов или паяльником.
  2. Зажмите свободные концы контактов в соответствующих клеммах БП (+V, -V), соблюдая полярность.
  3. Подключите к клеммам L и N (220V AC) сетевой провод.

При подключении светодиодной ленты к 12 вольтам БП несколькими отрезками, выполните аналогичные действия.

Схема подключения ленты из светодиодов (до 5 метров).

Ленты свыше 5 метров

Схема подключения светодиодной ленты длиной более 5 м немного отличается от стандартной. Существует несколько возможных вариантов соединения.

  1. Один мощный БП, обеспечивающий в нагрузке ток до 20 А, для нескольких отрезков дюралайта. Чтобы обеспечить равномерное свечение, нужно подавать напряжение питания с 2 сторон на каждый участок.
  2. Отдельные БП для каждого участка 5 м. В данном случае можно подвести всю схему к одной розетке или каждый блок к своему источнику 220 вольт. Этот способ неудобен тем, что приходится прокладывать дополнительно большее количество соединительных проводов.
  3. Использование в цепи нескольких источников постоянного напряжения 12 В, диммера для контроля яркости и 1-канального усилителя, который дублирует сигнал диммера для участка, запитанного от другого БП.

Подключение RGB и RGBW LED

Особенность таких дюралайтов в том, что они создают разноцветное освещение:

  • RGB – красное, зеленое, синее;
  • RGBW – 3 вышеуказанных цвета и белый.

Подключение производится по тем же правилам, как и с монохромным LED-устройством, но цепь следует дополнить контроллером, который позволяет выбрать включение разных диодов, управлять яркостью и создавать цветовые эффекты.

Простая схема для 1 участка мультицветной ленты устроена так: источник 220 В – блок питания 12 В – RGB контроллер – катушка ленты. Чтобы собрать цепь с несколькими длинными отрезками, следуйте правилам подключения для лент более 5 м.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Семь балок
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
