Расчет двухскатной крыши: площадь, стропила, высота

Расчет покрытия кровли

Чтобы расчеты кровельного материала были как можно точнее, их обычно проводят после установки стропильной системы.

Только после завершения сбора конструкции можно определяться с более подходящим материалом для покрытия кровли.

Выбирают материал, взяв во внимания погодные условия на местности, количество осадков и располагающих для строительства финансов.

Кроме этого, количество материала всегда больше, чем площадь крыши.

Помимо того, что уложенные материалы для тепло-, паро- и гидроизоляции влияют на это значение, прибавку дает и способ укладки материала, который проводят зачастую внахлест.

Дополнительно на количество кровельного материала влияет наличие добавочных элементов.

Во всех расчетах вам поможет калькулятор вальмовой крыши — онлайн.

ОСТОРОЖНО! Некоторые виды кровельного материала нуждаются в обустройстве дополнительной обрешеткой сплошной укладки. Это увеличивает затраты на строительство. К такому материалу можно отнести черепицу на мягком основании

К такому материалу можно отнести черепицу на мягком основании.

Последний нюанс, который стоит учитывать – это количество потерь материала. Учитывая устройство вальмовой разновидности конструкции, которая представлена трапециевидными и треугольными скатами, необходим раскрой материала.

В таком процессе теряется около 30 %. Оптимальным решением, позволяющим избежать столь больших потерь, является использование черепицы битумного типа или штучного материала для кровли.

Стандартный принцип расчета количества кровельного материала:

• Рассчитывается площадь общего покрытия крыши;
• Делится на площадь одного листа материала;
• При этом учитывается не полная площадь материала для кровли, а на полезную его часть, т.е. на ту, которая покрывает поверхность. Для этого вычитают из общей площади материала расстояние, которое уходит на стыковку и нахлесты. Обычно такое значение равно 15 см.

Для более ясного представления о расчетах, можно рассмотреть два примера с использованием различного типа кровельного материала: шифер и металлочерепица.

Для шифера пример расчета следующий:

1. Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м2.
2. Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м2.
3. Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м2 то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.

Пример расчета для металлочерепицы:

1. Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.
2. Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.
3. После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.

Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.

Калькулятор расчета крыши

Калькулятор стройматериалов для строительства дома с вальмовой крышей

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)
кг/м2

Введите параметры крыши:

Ширина основания A (см)

Длина основания B (см)

Угол наклона крыши α (град)

Длина боковых свесов C (см)

Длина торцевых свесов D (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки (см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!

Высота подъёма: см.
Длина конькового бруса: см.
Площадь поверхности крыши: м.
Примерный вес кровельного материала: кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.

Стропила:

Нагрузка на стропильную систему: кг/м2.
Длина боковых стропил: см.
Длина диагональных стропил: см.
Количество вальмовых стропил: шт.
Уменьшите шаг стропил!
Количество боковых стропил: шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): рядов.
Равномерное расстояние между досками обрешетки: см.
Количество досок обрешетки стандартной длиной 6 метров: шт.
Объем досок обрешетки: м3.
Примерный вес досок обрешетки: кг.

После расчетов видно, что инструмент выдал почти все нужные данные для строительства. Какие конкретно?

1. Высоту подъема.
2. Длину (уточненную) конькового бруса.
3. Площадь рассчитываемой вальмовой крыши.
4. Ориентировочный вес материала кровли.
5. Количество рулонов кровли.
6. Нагрузку на проектируемую стропильную систему дома.
7. Длину, а также количество всех стропил (как боковых и вальмовых, так и диагональных).
8. Сечение, найденный вес стропил с указанием необходимого объема бруса.
9. Количество рядов, досок и, кроме того, объем досок с указанием суммарного веса.

Вальмовая четырехскатная крыша — хорошее архитектурное решение при строительстве. Но ее сложная конструкция немого нивелирует отличные эксплуатационные характеристики. Не всякий ее рассчитает.

Данный онлайн калькулятор для расчета вальмовой крыши дома прост и удобен, им может воспользоваться даже не специалист-строитель.

Нужно только знать некоторые правила и нюансы, делая расчет в онлайн калькуляторе. Они следующие.

При вводе исходных данных в представленный калькулятор некоторые параметры (например, ширину досок) следует выбирать, учитывая снеговую и ветровую нагрузку в конкретном климатическом регионе.

Если планируется построить теплую вальмовую четырехскатную крышу, то в расстояние между стропилами при расчетах в калькуляторе необходимо заложить нужный геометрический размер утеплителя.

Сложная конфигурация вальмовой крыши диктует некоторые действия, которые просто необходимо выполнить застройщику еще на стадии проектирования дома. Сложность в том, вальмовые скаты в форме треугольника и трапеции весьма своеобразны. В результате могут получиться большие отходы кровельного материала.

Чтобы этого не случилось, необходим тщательный предварительный раскрой материала (кстати, для начала его можно прикинуть на чертеже).

Калькулятор расчета площади кровли вальмовой или шатровой крыши

Одним из важных параметров расчета будущей крыши является ее площадь. От этой величины напрямую зависит количество целого ряда необходимых материалов – кровельного покрытия, утеплительных блоков, листов для сплошной обрешетки, подкровельных мембран и других.

Калькулятор расчета площади кровли вальмовой или шатровой крыши

Если вопрос касается односкатной или двускатной крыши, то никаких проблем обычно не возникает – площадь кровли представляет собой прямоугольники, и определить ее сможет даже ученик младших классов. Несколько сложнее с крышами четырехскатными – вальмовыми или шатровыми. Но и здесь все будет просто, если применить предлагаемый калькулятор расчета площади кровли вальмовой или шатровой крыши.

Несколько необходимых разъяснений будет дано ниже.

Пояснения по проведению расчетов

Вальмовая крыша представляет собой совокупность двух трапеций – по боковым скатам, и двух треугольников – по вальмовым. У шатровой крыши все четыре ската представляют собой равные между собой равнобедренные треугольники. Формулы определения площадей этих геометрических фигур – известны, осталось только уточнить исходные параметры для расчета. Смотрим на схему:

Схема по принципу расчета площадей вальмовой или шатровой крыши

В нижнем основании трапеции или треугольника лежит длина стены дома, увеличенная на две ширины карнизного свеса. Для вальмовой крыши – это размер длинной стороны дома, для шатровой, с квадратом в основании – любой стороны.

Верхнее сторона трапеции для классической вальмовой крыши уменьшена с каждой из сторон на величину D/2, то есть в общей сложности — на величину ширины здания D.

В калькуляторе останется лишь ввести эти значения – и сразу получить точный результат.

Технология укладки мягкой битумной кровли

Для шатровых или вальмовых крыш очень часто применяют именно такой тип кровельного покрытия, так как при использовании жестких листов (профнастила, металлочерепицы, шифера и т.п.) на треугольных или трапециевидных скатах слишком много материала уходит в обрезки. Что необходимо знать о технологии укладки мягкой кровли из битумной черепицы – в специальной публикации нашего портала.

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

• Узнать длину ската;
• Разделить на выбранный параметр шага;
• К результату прибавить 1;
• Для второго ската, показатель умножить на два.

Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

• Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
• Следующая величина – это половина от ширины дома, в данном случае – 3м.
• Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил. Кроме того, следует определить какой ширины выбирать стропила для монтажа

Кроме того, следует определить какой ширины выбирать стропила для монтажа.

Стропила можно изготовить своими руками, как это сделать, вы можете прочитать здесь.

Для такого параметра нужно учитывать:

• Нагрузку крыши;
• Тип древесины, выбранной для конструкции;
• Длину стропила;
• Расстояние шага расположения стропил.

Расчет параметров стропил

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

• Для шифера размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
• Для металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
• Для профнастила угол может быть не меньше, чем 12 градусов;
• Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
• Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Более подробно про оптимальный угол наклона вы можете прочитать здесь.

Важно: минимально допустимое значение угла ската равно 5 градусов. Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька

Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Определение угла наклона крыши

Расчёт элементов вальмовой крыши

Если угол наклона скатов известен, известны размеры постройки, то можно легко определить длину стропил. К примеру, расчёт стропил трапециевидного ската. Вводные данные:

• угол наклона 30°;
• ширина дома – 6 м.

В сечении центральные стропила являются гипотенузой прямоугольного треугольника, в котором нижний катет – это ширина строения, боковой – высота крыши от основания до конька. Первое значение задано. Чтобы рассчитать длину гипотенузы (стропильной ноги), надо длину нижнего катета разделить на sin30°. А числовое значение равно – 0,5. Если подставить все значения в формулу, то получится следующее:

L=b/sin30°=6 /0,5=12 м. Это и есть длина центральных стропил вальмовой крыши при угле наклона в 30°.

Размер длины угловых стропильных ног зависит от высоты крова и расстояние от угла дома до проекции конца конькового прогона на основание (перекрытие). Зависит последний параметр от длины самого конькового бруса. Чем он больше, тем меньше этот размер. И наоборот. Сам расчёт производится по той же формуле, что и центральные ноги.

Определившись с длиною угловых стропил, можно рассчитать длину вальмовых ног. Единственный момент – это тот факт, что стропила вальмового ската не имеют одинаковую длину. Они опираются по угловые ноги, которые сами располагаются под наклоном. И чем ближе к коньку, тем длиннее стропила вальмы. Поэтому каждый элемент придётся подсчитывать по отдельности.

Расчёт стропильной системы

Стропильная система – основа кровли. Поэтому к её расчёту надо подходить с особым вниманием. Основной показатель, кроме ранее рассчитанной длины стропильных ног, шаг установки, то есть расстояние между элементами. Обычно этот параметр варьируется в диапазоне 60–100 см

Поэтому расчёт начинается с приблизительного выбора шага установки

Обычно этот параметр варьируется в диапазоне 60–100 см. Поэтому расчёт начинается с приблизительного выбора шага установки.

Покажем это на примере. Выбирается шаг монтажа, равный 80 см. Если длина конькового прогона равна 12 м, то количество стропильных ног рассчитывается так:

12:0,8+1= 16 штук. Единица – это ещё одна стропильная нога, которая устанавливается с одного края, завершая систему. Теперь надо довести шаг установки до фактического параметра: 12:16=0,75 м или 75 см.

Расчёт угла наклона

Необходимо добавить, что угол наклона учитывается не только по типу кровельного материала. Тем более это соотношение определяет минимальное значение уклона. Многое зависит от двух нагрузок: снеговой и ветровой. Оба параметра выбираются из расчёта расположения строящегося объекта.

Эти данные не являются секретом, их можно найти в свободном доступе в интернете. Они представлены как табличными значениями, так и графическими (на карте страны обозначены зоны с определёнными нагрузками). Чем больше нагрузка снеговая, тем рекомендуется сделать вальмовую крышу круче. И, наоборот, чем сильнее ветровая нагрузка, тем кровля должна иметь меньший угол наклона. Теперь надо обозначить тот факт, что нагрузки, угол наклона и количество стропильных ног влияют на сечение стропил. Здесь зависимость такая:

• чем больше устанавливается стропильных ног при средних нагрузках, можно использовать стропила небольшого сечения, к примеру, 50х100 мм;
• если нагрузки увеличиваются, то можно увеличить количество элементов стропильной системы, или увеличить сечение стропил, к примеру, 50х200 мм;
• если увеличить угол наклона, снизив снеговые нагрузки, можно уменьшить количество стропил в конструкции крыши или уменьшить их сечение.

В общем, подгоняя параметры друг под друга, можно немного сэкономить на приобретении пиломатериала. Хотя специалисты утверждают, что на кровельной конструкции экономить нельзя. Особенно, учитывая площадь кровли. Здесь необходимо учитывать ширину пролёта здания. Если она превышает 12 м, то есть расстояние от стен дома до конька более 6 м, тогда под стропильные ноги необходимо установить опорные стойки.

Особенности вальмовой крыши

Невозможно сделать правильный расчет без понимания самого предмета. Каждый элемент стропильной системы играет очень важную роль, любые ошибки оказывают крайне негативное влияние на общие показатели прочности и устойчивости системы. Даже небольшие просчеты могут становиться причиной возникновения аварийных ситуаций. Из каких деталей состоит вальмовая крыша?

Стропильная система вальмовой крыши отличается от обычной двускатной

Таблица. Составляющие вальмовой крыши

Элемент крыши	Краткое описание и назначение
Диагональные стропилины (накосные)	Самые большие по длине и наиболее нагруженные элементы стропильной системы. Устанавливаются по углам скатов, на них опираются нарожники. Как правило, изготавливаются из спаренных стропилин, за счет этого увеличиваются несущие способности.
Рядовые стропильные ноги	Ничем не отличаются от стропильных ног обыкновенных скатных кровель, чаще всего это доски 50×150 мм.
Нарожники	Формируют вальмы, верх опирается о накосные стропилины, пятка на мауэрлат. В целях уменьшения нагрузки на диагональные стропила устанавливаются дополнительные подпорки. В зависимости от конкретных особенностей крыши нарожники могут опираться на шпренгель, угловые подкосы и т. д.

Опоры для диагональных стропил

При выборе вальмовой крыши надо знать о ее преимуществах и недостатках.

Преимущества конструкции:

• во время строительства нет надобности учитывать направление преобладающих ветров, крыша имеет полностью одинаковые параметры парусности со всех сторон;
• крыша жесткая, может выдерживать значительные снеговые и ветровые нагрузки. Использование специальных элементов дает возможность перекрывать дома с большой площадью;
• не имеет фронтонов, что несколько облегчает и уменьшает объем кладочных работ.

Вальмовая крыша позволяет сэкономить на возведении фронтонов дома

Недостатки:

• требует много пиломатериалов, это увеличивает сметную стоимость строения;
• технологическая сложность. Процесс возведения вальмой кровли имеет много индивидуальных нюансов, такие работы могут выполнять только очень квалифицированные строители;
• большое количество непродуктивных отходов кровельных материалов. Особенно это касается металлических кровель – отрезанные под углами куски приходится выбрасывать.

Основными недостатками вальмовой крыши считаются сложность возведения и большое количество отходов строительных материалов

Технология раскроя и укладки металлочерепицы

Если у вас обычная двухскатная крыша, то начинать укладку металлочерепицы необходимо с левой торцевой стороны. Если же крыша шатровая, то лучше осуществлять начало работ с самого высокого места, постепенно продолжая укладку с обеих сторон.

Укладка листов при выполнении с правой стороны на левую выполняется следующим образом. Каждый новый лист размещают под краем предыдущего. Края последнего листа должны размещаться ниже карниза примерно на 5 см.

Конструкция крыши будет правильной по всем параметрам, если производится укладка листов в следующем порядке:

Вот еще несколько обязательных к исполнению правил при укладке металлочерепицы. Необходимо следить за тем, чтобы листы металлочерепицы не повреждались и не деформировались.

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:

Виды нагрузки:

1. Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м2.
2. Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
3. Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%

Также стоит взять во внимание рекомендацию о том, что 1 м2 не должен брать на себя вес, больше 50 кг

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия»

Чтобы рассчитать нагрузку, производимую снегом, нужно:

• Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м2.;
• Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

Параметры расчета крыш и кровельного материала

Перед тем как рассчитать крышу дома, калькулятор запросит определенные данные. Один из них это тип крыши. Существует два критерия, по которым можно определить тип крыши: угол наклона кровли и количество скатов (плоскостей). Если угол наклона кровли равен нулю, крыша называется плоской, если больше нуля — скатной. Скатные конструкции, в свою очередь, делятся на виды, в зависимости от количества скатов. В частном малоэтажном строительстве распространено несколько разновидностей крыш:

Односкатная.

Выглядит довольно скромно, зато самая простая конструктивно и наименее затратная в строительстве. Представляет собой плоскость с опорой на разновысотные стены. Односкатную крышу можно увидеть на гараже, сарае или современном проекте в стиле хай-тек. Такие конструкции описываются малым числом параметров и рассчитываются на всех онлайн калькуляторах.

Распространенные формы скатных конструкцийИсточник remokna.in.ua

Двускатная (щипцовая).

Наиболее распространенный, классический вариант с двумя наклонными плоскостями прямоугольного вида, соединенными коньком, и многовековой историей. Вертикальные треугольные плоскости между скатами называются фронтонами (щипцами).

В современном частном строительстве симметрия скатов — необязательное условие. Они могут иметь разный уклон и различаться размером (ломаные), что открывает большие возможности в дизайне кровельных конструкций. Двухскатная крыша — идеальный вариант для устройства мансарды.

Для вычислений на онлайн калькуляторе используют такие параметры, как длину и ширину скатов, длину свесов и высоту конструкции.

Вальмовая (четырехскатная).

Основные скаты называются вальмами и имеют вид трапеций, а фронтоны расположены не вертикально, а под углом, превращаясь в скаты.

Вальмовая система намного сложнее в разработке и монтаже, чем предыдущие, однако это компенсируется повышенной устойчивостью конструкции. Кроме того, вальмовая крыша позволяет поднять потолок для мансарды, сделав ее гораздо комфортнее.

Расчет вальмовой крыши на онлайн калькуляторе имеет определенные тонкости (основание может быть квадратным или прямоугольным) и включает угол наклона скатов.

Многощипцовая.

Сложная конструкция, состоящая из нескольких щипцов (двухскатных элементов). Расчет такой крыши — работа для опытного архитектора. Встречаются онлайн калькуляторы, рассчитывающие площадь кровли трехщипцовой крыши, но результат расчетов они выдают очень приблизительный.

Сложность стропильной системы многощипцовой кровли исключает самостоятельное планированиеИсточник yandex.ru

Мансардная.

Скат состоит из двух элементов: нижнего, более крутого, и верхнего, пологого. Такая конструкция позволяет увеличить полезную площадь помещения, но, чтобы рассчитать ее на онлайн калькуляторе, потребуется хотя бы предварительный чертеж и понимание устройства стропильной системы.

Виды кровельных материалов

Вопрос о кровельном материале также решается на стадии проектирования. На его выбор влияют не только предпочтения дизайнера, но и более реальные факторы, включая количество осадков и силу ветра в регионе. Онлайн калькулятор дает возможность узнать не только количество, но и стоимость выбранного материала. Обычно настроен калькулятор для крыши для расчета таких материалов:

• Профнастил.
• Металлочерепица.
• Мягкая (рулонная) кровля.
• Фальцевое покрытие (стальное, алюминиевое или медное).
• Черепица. Керамическая (штучная), гибкая (мягкая) черепица Шинглас, цементно-песчаная, композитная.
• Шифер (в основном для хозяйственных построек).

Калькулятор расчета металлочерепицы (работает с несколькими типами крыш)Источник amvita.ru

Устройство крыши

Чтобы процесс расчетов, которые предстоит сделать, был максимально простым, следует первостепенно ознакомиться с устройством крыши вальмового типа. Это позволит понять, какие именно элементы нуждаются в расчетах.

Конструкция состоит из:

• Конек. Он редставлен брусом, который располагается на самой верхней точки конструкции в горизонтальной плоскости. Служит опорой для большей части стропил.
• Центральные стропила. Элементы стропильной конструкции, которые располагаются во всю длину и высоту скатов и конька.
• Вальмовые стропила. Создают вальмы, прикрепляясь с одной стороны к коньку, а со второй к угловым стропилам.
• Угловые стропила. Как и конек, этот элемент относят к основной несущей части крыши. Расположение брусьев наклонное, которое заканчивается на краю дома или на небольшом расстоянии от него. Начальная точка прикрепления – это коньковый брус.

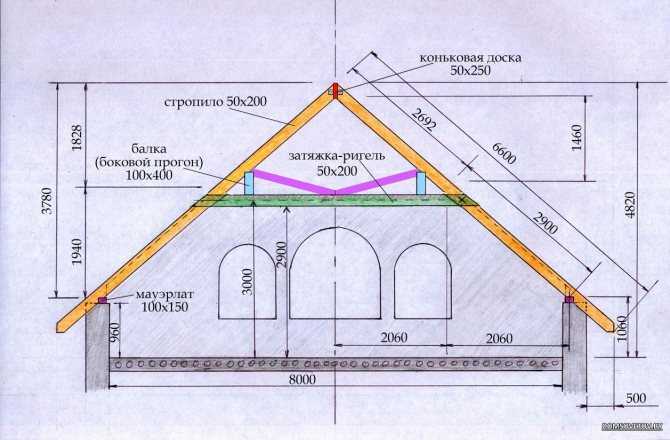

Чертеж стропильной системы

Что на него влияет

В зависимости от величины уклона скатов крыши зависит особенность ее эксплуатации.

Принято выделять 4 типа крыш:

• высокие, с углом в 45-60 градусов;
• скатные, с наклоном от 30 до 45 градусов;
• пологие, угол уклона у которых 10-30 градусов;
• плоские. Уклон в 10 градусов и меньше.

Ветровая нагрузка

Сильный ветер самое большое давление оказывает на кровли высокие.

Потому что такие кровли из-за большого угла наклона имеют очень большую площадь.

У большой площади поверхности очень высока парусность.

Соответственно, очень велика нагрузка на всю конструкцию стропильной системы.

И если вы решили устраивать именно высокую кровлю с очень большим уклоном, то следует позаботиться и об очень прочном основании.

Однако в районах, где преобладают сильные ветра, небезопасно устраивать и крыши плоские.

При таком типе кровли на нижнюю часть ската будет оказываться повышенное давление при сильном ветре.

И если крепление кровли будет ослабленным, может произойти срыв всей конструкции.

Поэтому в районах, где сильные ветра бывают часто, рекомендуется устраивать скатные кровли с величиной наклона 25 — 30 градусов.

Если же сила ветра невелика, то величина уклона крыши может равняться 30-45 градусов.

Нагрузка снеговая

Если в той местности, где строится дом, в холодное время года снегопад обильный, то следует строить кровлю с большим углом уклона.

В этом случае высокая крыша вне конкуренции.

На кровлях с большим уклоном снег не задерживается.

Именно по этой причине во всех северных странах кровли на зданиях очень высокие (Швеция, Финляндия, Норвегия и пр.).

Чем меньше угол уклона кровли, тем дольше выпавший снег будет находиться на скатах.

Тем больший вес будет воздействовать на всю конструкцию.

Если конструкция стропильной системы сделана с большим запасом прочности, то некоторый слой снега на крыше – это неплохо.

Он обеспечивает небольшую дополнительную теплоизоляцию.

Однако, если конструкция стропильной системы сооружения на большую нагрузку не рассчитана, то могут быть большие проблемы.

О калькуляторе

Онлайн-калькулятор вальмовой крыши поможет рассчитать её параметры: объём кровельных и изоляционных материалов, обрешётки, прочность стропильной системы, корректность угла наклона кровельных скатов. В базе калькулятора содержатся сведения о большинстве кровельных материалов. Это металлочерепица, битумная, керамическая и цементно-песчаная черепица, битумный и асбестоцементный шифер, ондулин и другие материалы. Поэтому воспользовавшись данным калькулятором вы сможете более точно рассчитать конструкцию и определиться с будущей постройкой. В данном калькуляторе рассматривается классический вариант вальмовой крыши с равными скатами и равными углами скатов по отношению к основанию крыши.

Прежде чем конструировать вальмовую крышу, ознакомьтесь с нормативными документами, такими, как СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ».

Вальмовая крыша представляет собой своеобразный вариант двускатной крыши, но в профиль представляющей форму трапеции. На торцах вальмовой крыши находятся скаты, по форме напоминающие треугольники (так называемые вальмы). Крыша имеет в общей сложности 4 ската (два боковых и два торцевых) и 4 ребра (так называемые диагональные стропила).

Такая конструкция хоть и сложнее обычных двускатных крыш, но имеет свои преимущества, к тому же вальмовая крыша прекрасно выглядит.

Существуют также полувальмовые крыши, в которых вальмовые скаты меньше по длине и не достигают карниза.

Для отделки вальмовой крыши можно использовать всевозможные кровельные материалы

При их выборе следует учесть особенности климата вашего региона и обратить внимание на предъявляемые материалами эксплуатационные характеристики

При заполнении полей калькулятора вы можете узнать дополнительную информацию, расположенную под знаком .

Если у вас возникли вопросы или появились предложения по данному калькулятору, вы можете написать нам, используя форму комментариев внизу страницы. Будем рады услышать ваше мнение.

Стропила

Расчет стропильной системы мансардной крыши – один из основных этапов проектирования. По его результатам определяется необходимый расход пиломатериала. С помощью нашего калькулятора вы легко посчитаете длину и число стропильных элементов.

Длина

Длина опорных деталей для монтажа кровли – необходимая при проектировании величина, определяющая размерные характеристики конструкции и расход пиломатериала.

В соответствующие поля калькулятора введите исходные данные, в том числе боковой свес, значения высот подъемов и ширину мансардной комнаты. По результатам вычислений программа сразу выдаст точный результат в метрах.

Калькулятор рассчитает длину коньковых и боковых стропил.

Количество

Число необходимых стропильных элементов является еще одним ключевым расчетным критерием. Без него невозможно определить необходимый для закупки объем пиломатериала. Главными исходными параметрами будут шаг установки и длина основания.

Отдельно проводится вычисление количества стропил:

• коньковых — для верхнего более пологого ската;
• боковых — для более крутого нижнего ската.

По итогу вычислений калькулятор выдает точное число необходимых несущих элементов стропильной системы.

Формулы и определения

Самый простой вариант расчета – это определить площадь односкатной крыши с любым уклоном. Дома с подобного рода кровлями, обычно покрывают простыми материалами, а наиболее распространенная форма – прямоугольник. Чтобы посчитать площадь крыши нам понадобится знать длину ската и его ширину, которые следует перемножить между собой с заранее определенным расчетным коэффициентом.

Не следует забывать, что к площади односкатной крыши дома следует добавлять значение площади свеса ската, которое обязательно для крыш подобного типа.

Для расчета площади двускатной крыши дома, необходимо учитывать значительно больше значений и факторов. Так, для ската длиной в 6 погонных метров и коньком 9,5 погонных метров, формула расчета примет следующий вид: длину конька следует умножить на длину ската и умножить на количество скатов (в нашем случае 2). Если понадобится рассчитать количество металочерепицы для этой крыши, тогда следует предварительно определиться с габаритами одного листа кровельного материала. Формула, которая позволит посчитать количество листов металочерепицы, имеет следующий вид: длину конька делят на ширину листа кровли и округляют к большему значению

Для проведения подобных расчетов важно хорошо знать геометрические параметры крыши дома и геометрические параметры кровельного материала
