Как заземлить розетку своими руками?

Монтаж подрозетников

Заведите провод в подрозетник и установите его в подготовленную выемку. Для фиксации в подрозетниках обычно имеются специальные крепления (лапки), упирающиеся в стены при закручивании винтов.

Для повышения надежности зафиксируйте подрозетник раствором (цемент, гипс, алебастр и т. п.), поскольку штатные крепежи со временем ослабевают. Все щели следует тщательно заполнить раствором.

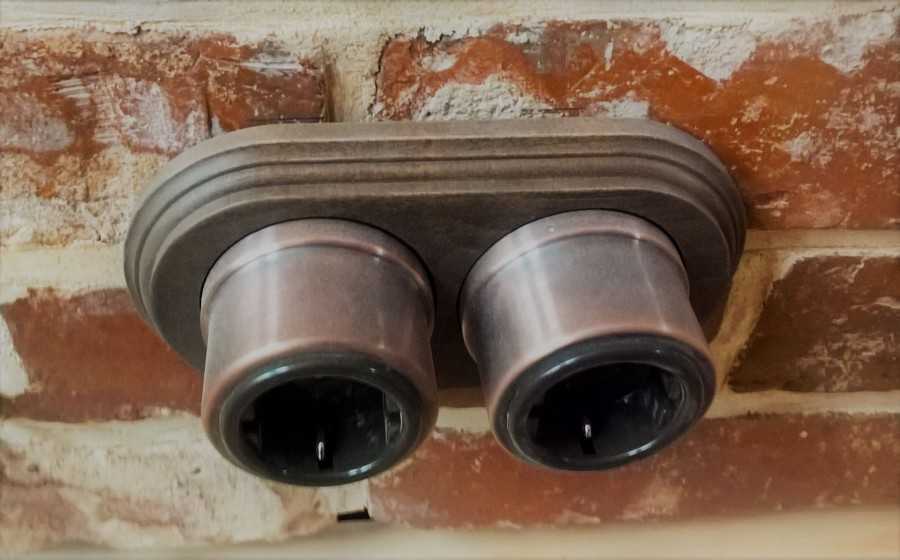

Накладная двойная розетка не требует подготовки отверстия и установки подрозетников, поскольку монтируется непосредственно на стену. Фиксация накладных розеток обычно осуществляется дюбелями.

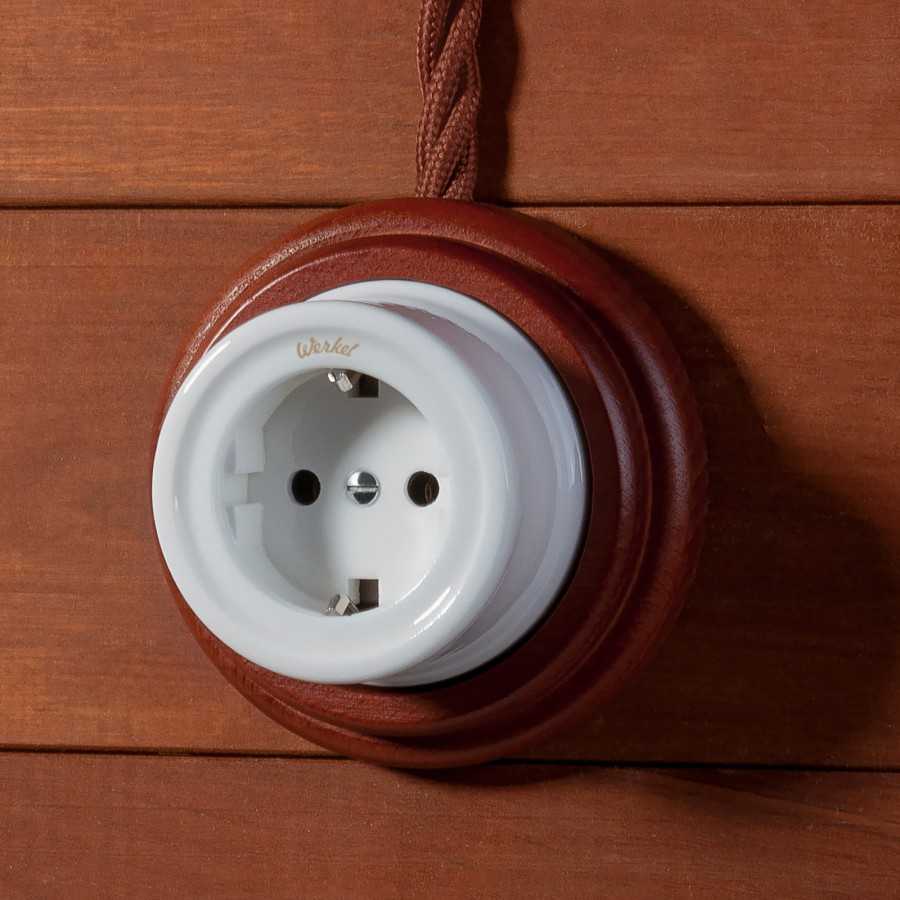

Накладная розетка с заземлением

Накладная розетка оснащена планкой для монтажа, в которой предусмотрены технологические отверстия для крепления к стене. При монтаже накладных розеток действуют в такой последовательности:

  • выключить автомат и снять питание на объекте;
  • разобрать розетку и приложив ее к желаемому месту установки, осуществить разметку под отверстия для крепления;
  • при помощи перфоратора засверлить отверстия в стене и вставить в них дюбеля;
  • подсоединить идущие от коробки провода к клеммам розетки;
  • при помощи шурупов либо саморезов осуществить крепление к стене;
  • собрать розетку и проверить заземление.

Чтобы проверить заземление, действуют так – обычную лампочку на 220 вольт с патроном, к которому подсоединены два провода с щупами, подсоединяют к нулю и фазе. Лампочка должна гореть.

Затем щуп с нулевого провода перебрасывают на землю. Лампочка должна гореть точно так же, как и в первом случае. Если она не горит, или горит слабо – заземление неисправно.

Как всё устроено

Подключить розетку от выключателя сейчас в состоянии любой человек с базовыми навыками. Мы постараемся рассказать в деталях обо всех проблемах, которые могут возникать в подобных ситуациях.

Электрическая розетка не должна стать ни в коем случае источником разного рода опасных ситуаций. Особенно это касается домов и квартир, где много энергоемких приборов. Тут уже придется серьезно разобраться во всей конструкции. Вы должны ознакомиться со всем распределительным устройством.

Розетка оснащена декоративными элементами, которые крепятся на винты. Есть в наличии также подразетник и колодка, на которой находится рамка, заземление, лицевая панель, шторки защиты, фаза, защитный механизм и корпус. Не стоит забывать про лапки крепления, контакты и клеммы.

Выполнение монтажных работ

Первым делом вы должны смонтировать подразетник, который выполнен из пластика и предназначен для фиксации розетки в стене. По способу монтажа различают два типа подрешетников: для бетона и гипсокартона.

Если вы собираетесь монтировать подразетник в гипсовую стену, то зафиксировать его вы можете при помощи саморезов и пластиковых зажимов. Во время монтажа такого устройства вы должны помнить, что провода необходимо протянуть до необходимого места, перед тем как приступать к установке гипоскартона. Используя уровень и карандаш, определите центр розетки и на этом месте высверлите круг диаметром в 68 миллиметров. В полученное отверстие поместите подразетник, вытяните провода, а затем закрутите саморезы и зафиксируйте зажимы.

Если же вы хотите монтировать подразетник в бетонную или кирпичную стену, вы должны будете заранее подготовить отверстие под него, а затем заделать его алебастром или иным аналогичным материалом.

Порядок ваших действий при монтаже подразетника в бетон:

  1. Выполнение штробления стены под электропроводку. Для этого можно применить болгарку, перфоратор или штроборез. Штробу выполнять нужно строго по вертикальной или горизонтальной линии, а ее ширина и глубина должна быть не больше 25 миллиметров, а длина – не больше трех метров.
  2. Штробление отверстия под подразетник. Оно должно иметь такие размеры, чтобы подразетник входил в него свободно.
  3. Прокладка и вмораживание проводки. Не забудьте на этом этапе работ оставить свободный конец с длиной не меньше 10 сантиметров.
  4. Монтаж подразетника, заведение проводов и вмораживание подрозетника.

Только после выполнения чистовой работы вы должны задумываться над тем, как подключить розетку с заземлением.Выполнять свои действия вы должны в следующем порядке.

Первым делом вам предстоит зачистить провода, которые выходят из подрозетника, от изоляции. Затем снять крышку с основания, открутить центральный винт и вставить его в подрозетник. После чего выровнить гнезда по горизонтали, не забывая при этом наметить отверстия для боковых шурупов.Далее вы должны будете вынуть основание у розетки и прикрутить провода к клеммам основания. При наличии только входящего провода в первую очередь присоедините заземление, затем нулевую фазу, а после оставшуюся фазу. При наличии выходящих и выходящих проводов, жилы должны присоединяться попарно. После того как данные действия будут выполнены, уложите провода в подразетник и прижмите основание розетки, а затем закрутите винты фиксаторов. Теперь осталось поставить крышку на основание розетки.

Что касается декоративной рамки розетки, то ее лучше всего будет установить после того, как вы завершите процесс отделки стен в помещении, в котором устанавливалась розетка с заземлением. Если вы планируете в ряд установить несколько розеток, то последующие ваши действия должны быть выполнены аналогичным образом, а также вам на помощь в этом случае придет розетка двойная с заземлением.

Как заземлить газовый котел. Нормы и требования к заземляющему контуру

Требования и нормы к заземлению газовых котлов довольно высокие. Естественная конструкция (трубопроводы) использоваться не может. Допустима только искусственная.

Выбор устройства заземления

Газовые службы рекомендуют использовать для заземления готовые комплекты. Пример такого набора представлен на рисунке. В среднем его цена составляет 7-10 тысяч рублей. Фирмы, занимающиеся установкой, помогут подобрать наиболее оптимальное решение с учетом всех индивидуальных параметров.

Допустимо собрать конструкцию самостоятельно. Чтобы правильно подобрать материалы следует изучить схему заземляющего контура.

Искусственные заземлители могут быть изготовлены из черной или оцинкованной стали. Они могут быть медными, но этот материал считается очень дорогим. Окрашивать элементы недопустимо.

Толщина и сечение должны определяться по приведенной ниже таблице.

Материал Тип сечения Диаметр Площадь сечения Толщина стенки
Черная сталь Окружность (вертикальный заземлитель) 14 – 16
Окружность (горизонтальный заземлитель) 8 – 10
Прямоугольник 100 4
Угол 100 4
Труба 32 3
Оцинкованная сталь Окружность (вертикальный заземлитель) 10 – 14
Окружность (горизонтальный заземлитель) 8 – 12
Прямоугольник 75 3
Труба 25 2
Медь Окружность 12
Прямоугольник 50 2
Труба 20
Многопроволочный 1,6 (на каждую проволоку) 35

Далее приведен список необходимых элементов для сборки:

  • уголки из металла – 3 шт;
  • шина из нержавейки с толщиной 40мм и длиной порядка 3 метров – 1 ед;
  • болт М8 или М10;
  • провод (желательно из меди) сечением от 6 мм2;
  • металлические шины с шириной 40мм и длиной 12мм – 3 ед.

Расчет необходимых параметров сопротивления

Рассчитывать сопротивление необходимо учитывая свойства грунта, см. значения в  таблице ниже:

Грунт Сопротивление
Глина До 10 Ом
Чернозем До 30 Ом
Песок До 50 Ом
Глиняно-песчаная смесь До 150 Ом

Основные характеристики зависят от типа почвы и климатических условий в рассматриваемом районе. По этой причине даже стандартное сооружение необходимо проверить на практике и сделать все необходимые замеры показателей. По итогам контур может быть доработан.

Проверка выполняется следующим образом:

  1. Соединяются все проводники. Следует проконтролировать, чтобы они тесно прилегали друг к другу.
  2. Специальным прибором измеряются показатели. Правильный диапазон – 5 – 9 Ом. Если результат соответствует, то можно приступать к монтажу.

Разновидности розеток с заземлением

Выделяют следующие виды розеток с заземлением:

Содержащие защиту от перегрузок – во внутреннем оснащении розетки присутствует специальный предохранитель, который при наличии сильных перегрузок берет весь удар на себя и сгорает.

Содержащие защиту от утечки тока – внутри розетки, находиться специальный прибор, который контролирует состояние тока, при его утечке он отключает розетку (очень полезная функция для детей, поскольку если ребенок что-то всунет в розетку, она сразу же отключится).

Защищающие от перенапряжения – при сильных колебаниях напряжения, в электрической сети происходит автоматическое отключение розетки (является одним из лучших вариантов, для подключения дорогостоящих бытовых приборов).

Содержащие механическую защиту – присутствуют специальные шторки, которые не допускают прикосновений к контактам.

Содержащие защиту от молний – это наружные розетки с заземлением, которые подходят для территорий, где наблюдается частое формирование молний.

Для подключения электрических приборов с высокой мощностью – рассчитаны на ток от 20 ампер (при покупке, в комплекте всегда присутствует специальная вилка).

Универсальные – в комплекте присутствует разъем для разных вилок.

Стоит отметить, что также выделяют скрытые розетки – они во время установки встраиваются в одно из выемок стены. Как правило, такие розетки рассчитаны на номинальный ток от 30 до 100 миллиампер.

Как правильно подключить розетку — подробная инструкция

Для одиночных и двойных это выполнить не сложно (установка таких розеток предполагает сверление одного отверстия в стене), а вот тройную розетку установить будет сложнее. Необходимо точно отметить центры розеток, учитывая расстояние между ними.

При необходимости прокладывать проводку на новом месте на стену наносят прямые линии (горизонтальные и вертикальные). Криволинейные трассы и косые не допускаются: это затруднит в дальнейшем поиск места повреждения и ремонт проводки.

Необходимые инструменты и материалы

Для работы в доме с кирпичными и бетонными стенами необходимо иметь в своем распоряжении:

  • перфоратор;
  • специальную насадку – коронку диаметром 70 мм с твердосплавными резцами;
  • индикатор напряжения;
  • зубило;
  • молоток;
  • прямую и фигурную отвертку;
  • узкий и средний шпатели.

Для выполнения электропроводки необходимо заменить старый алюминиевый кабель на новый, медный. Изоляция жил – двойная, сечение (для розеточной группы) – 2,5 мм². Рекомендуется использовать кабель типа ВВП-2×2,5 или ВВП-3×2,5. Кроме того, понадобятся подрозетники (пластиковые стаканчики диаметром 67 мм), алебастр для их фиксации и розетки. Последние выбирают согласно личным предпочтениям и по цвету лицевой панели: она может сочетаться с цветом отделочного материала для стен.

Штробление стен

Для того, чтобы не делать широкие штробы и избежать уборки большого количества строительного мусора, можно использовать следующий способ при штроблении стен.

Он удобен для прокладки одиночных кабелей, что чаще всего приходится делать именно при установки розеток. Необходимо болгаркой сделать пропил необходимой глубины. При этом в процессе резки «алмазному» кругу следует придавать волнообразные движения: это несколько расширит борозду. В местах поворота пропила (то есть в углах) штробу расширить зубилом и молотком.

В проделанную таким способом штробу хорошо укладывается плоский трех- или двухжильный кабель типа ВВП благодаря плоскому сечению. При этом его практически не нужно «примораживать» раствором алебастра: кабель будет хорошо держаться в стене. После его укладки стену выравнивают гипсовым раствором с помощью средней ширины шпателя.

Перед началом электромонтажных работ следует выключателем, расположенным в щитовой, отключить подачу электроэнергии. Нужно проверить наличие напряжения на клеммах.

Как подключить розетку с заземлением

Для того, чтобы не возникло проблем, следует вначале правильно выполнить соединение проводки в монтажной коробке. Следует помнить, что фазный провод (обычно такой имеет коричневый, черный или красный цвет изоляции) должен соединяться с скруткой фазных проводов. Ее определяют индикатором напряжения. Нулевой провод (синий, белый) – с нулевым, «земляной» (желтый, желто-зеленый) — с заземленным проводом.

Теперь о том, как подключить розетку с заземлением. Ошибка может быть опасной для жизни: соединение фазного провода с «земляной» клеммой приведет к появлению напряжения на корпусе бытового прибора. Чтобы этого избежать, необходимо знать расположение клемм розеток. «Земля» подключается к центральной клемме. К остальным двум клеммам – фазный провод и нулевой (их можно менять местами).

Заземление необходимо для безопасности: оно предотвратит поражение человека током при утечке тока на корпус бытовой техники. Поэтому «земляная» жила кабеля, подключенного к розетке, должна соединяться другим концом с «земляными» жилами кабелей, проложенных от щитовой в подъезде.

Как подключить двойную розетку

Особых отличий в монтаже такой розетки не существует, так как у нее тоже будет три клеммы, как у одиночной. Разница состоит только в ориентации корпуса и отверстий для вилки. Вертикально устанавливаемые могут внешне отличаться от тех, что размещают горизонтально. Способ установки ни на что не влияет и выбирается исходя из личных пожеланий.

Розетка фиксируется в подрозетнике, «примороженном» с помощью алебастра (его наносят шпателем), а затем устанавливается ее лицевая панель.

«>

пока нет!

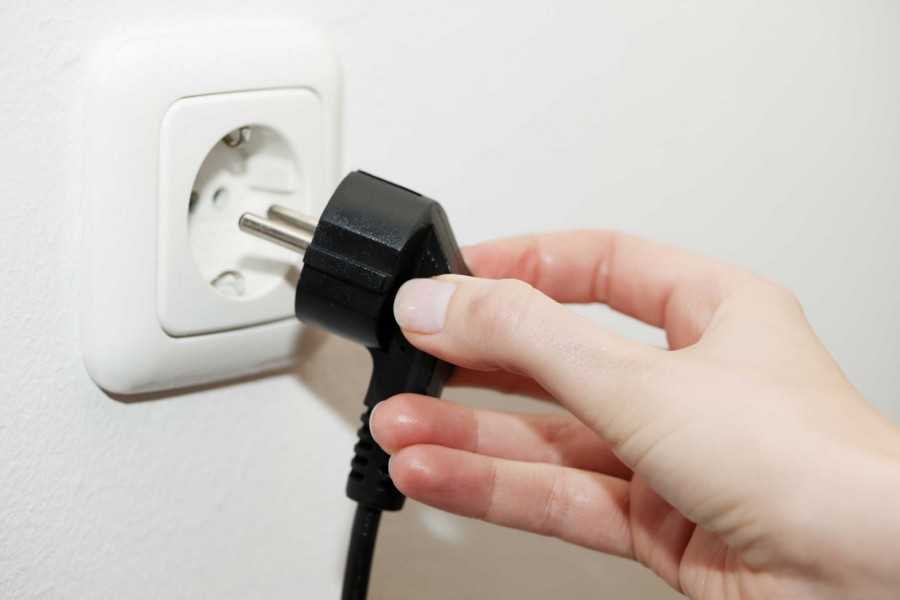

Как работает заземление в розетке

Зачем нужны розетки с заземлением и чем они отличаются от обычных? Как уже сказано выше, розетки с заземляющим контактом имеют специальные разъемы для подключения провода от шины заземления. На вилках современной бытовой техники также есть заземляющий контакт. Когда вы включаете прибор в сеть, земляные контакты на вилке и розетке замыкаются, через них прибор подключается к заземлению.

В вилке есть тоже металлическая пластина, которая соединяется с подключенным к земле контактом розетки

Так что наличие земляного контакта в розетке позволяет заземлять подключаемые через нее приборы. Даже если в розетку включить удлинитель с заземляющими контактами, а в него уже приборы, то они тоже будут заземлены. Вот так работает заземление в розетке.

Прокладка

Есть две возможности осуществить правильную прокладку. Можно электропроводку всю скрыть или открыть. Всё это зависит от типа помещения, уровня влажности, активности химикатов и пожароопасности.

Наружный тип закрепляется самыми разными способами. Здесь есть свои преимущества и недостатки. Ремонт осуществить намного легче, да и стену не придется вам штробить. Всё можно сделать за пару часов.

Всё упирается в не самый приятный внешний вид, который портит интерьер жилой комнаты, гостиной или кухни. Также на неё влияют самые разные внешние факторы. Повредить такую проводку не составить большого труда.

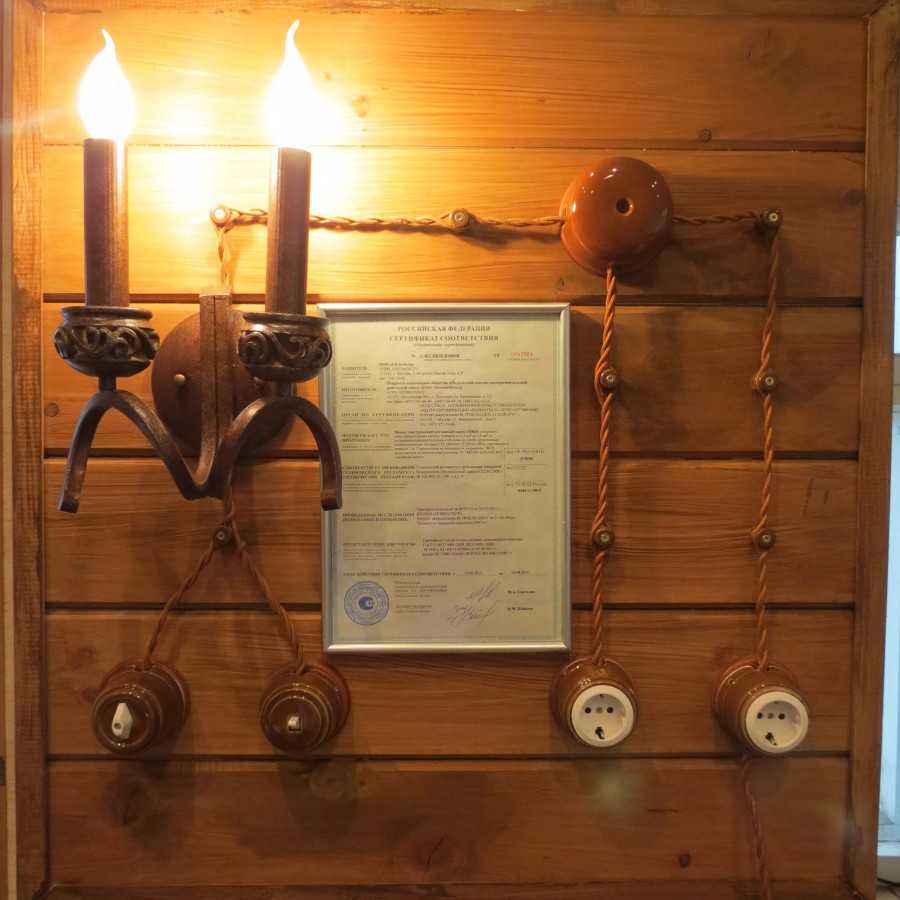

Не забудьте только то, что в деревянных домах строго надо проводить всё именно открытым методом. Иначе велик шанс замыкания и быстрого возгорания.

Выбор места установки

Общих указаний по установке изделий не существует. Их монтируют в том месте, где ими будет удобно пользоваться. Европейские нормы указывают, что они должны устанавливаться на высоте 30 см от пола. Но это не всегда верно. Самое правильное решение – в месте установки электрических устройств и оборудования и на той высоте, где это будет наиболее целесообразно.

Количество розеток в конкретном помещении тоже зависит от устанавливаемых устройств. Если таких указаний нет, то поступают следующим образом: в помещениях небольшой площади (до 12 кв.м) монтируют не менее 2 изделий, а в больших – 4 и более. Лучше пусть их изначально будет больше, чем после проведения электромонтажных и отделочных работ добавлять недостающие.

Как работает заземление в розетке

Зачем нужны розетки с заземлением и чем они отличаются от обычных? Как уже сказано выше, розетки с заземляющим контактом имеют специальные разъемы для подключения провода от шины заземления. На вилках современной бытовой техники также есть заземляющий контакт. Когда вы включаете прибор в сеть, земляные контакты на вилке и розетке замыкаются, через них прибор подключается к заземлению.

В вилке есть тоже металлическая пластина, которая соединяется с подключенным к земле контактом розетки

Так что наличие земляного контакта в розетке позволяет заземлять подключаемые через нее приборы. Даже если в розетку включить удлинитель с заземляющими контактами, а в него уже приборы, то они тоже будут заземлены. Вот так работает заземление в розетке.

Как заземлить розетку в частном доме

  1. Рассмотрим процесс на примере частного дома, если заземляющего провода там изначально не было:
  2. Установка заземляющего контура. Он представляет собой металлические штыри, вбитые в землю, в верхних точках соединенных между собой приваренными к ним металлическими полосами. Длина штырей – 1,5-2 метра, а металлических полос в зависимости от разновидности контура: треугольником, лентой, квадратом или круглым. Для монтажа контура надо выкопать траншею глубиной 0,5 метра.
  3. Подводка «земли» к распределительному щитку. Выполняется такой же металлической полосой, как и для соединения штырей.
  4. Замена двухжильной проводки на трехжильную. Если его раньше не было, то обязательно надо устанавливать УЗО, гарантирующее отключение электричества при появлении напряжения на заземляющем проводнике.
  5. Монтаж розеток.

Распространенные виды розеток

Подключение розетки начинается с ее правильного выбора. Видов и подвидов розеток сотни, все они отличаются друг от друга и конструкцией, и предназначением. Но наиболее распространенных в быту устройств не так много, ГОСТ 7396.1-89 рекомендует их применение в зависимости от дальнейших условий эксплуатации.

  1. Тип С 1а. Розетка без заземления. В рабочем режиме должна выдерживать до 10А постоянного тока, до 16А переменного тока и напряжение до 250 В. Такой розеткой может обеспечиваться работа простых приборов, обходящихся без заземления;
  2. Тип С 2а. По бокам у этой розетки имеются два контакта для заземления. Рабочие параметры такие же, как у первого типа, но в такую розетку уже можно подключить электрический прибор высокой мощности. Речь идет о стиральных машинах, электродуховках, водонагревательных колонках, водяных насосах и подобных приборах;
  3. Тип С 3а. Такой же прибор, как С 2а, но с заземлением штифтового вида;
  4. Тип С 5. Розетки советского периода, хорошо подходят для техники, оставшейся с тех же времен. Выдерживают до 6А;
  5. Тип С6. Так называемые евро-розетки с более широкими отверстиями под вилку и выступающим над стеной корпусом. Подходят для электроприборов с соответствующей вилкой.

Прежде чем устанавливать розетки, следует подобрать кабель. Для вариантов с заземлением он должен быть трехжильным, без заземления – двухжильным. Обычно жила с желтой изоляцией предназначена для заземления, красная или коричневая – для фазного провода, синяя – для нулевого. Сечение провода выбирается в зависимости от предстоящей нагрузки.

Влагозащита и пылезащита обозначаются, например, IP44. Данная маркировка говорит о том, что в сеть устанавливается прибор, защищенный от твердых частиц размером больше 1 мм и от круговых брызг.

Устанавливать розетки в ванной или в бане нежелательно, но часто без этого сложно обойтись. Если другого выхода нет, надо подобрать влагозащищенное устройство, снабженное специальной крышкой.

Алгоритм прокладки интернет-кабеля в стенах

Самое правильное, но в то же время непростое по исполнению решение прокладки интернет-кабеля в домашних (офисных) условиях — это его монтаж внутри стен. Достоинства такой разводки очевидны: кабель не путается под ногами и не влияет на декоративное оформление помещения. Существенный недостаток внутристенного монтажа заключается в том, что в дальнейшем могут возникнуть проблемы с доступом к кабелю для его ремонта или обслуживания. Но при грамотной разводке кабелей по штробам в гофрированной трубе ПВХ можно не только минимизировать риск появления неисправности, но и обеспечить относительно лёгкий доступ к витой паре без сложных демонтажных работ.

Прежде чем начинать прокладывать интернет-кабель, стоит разметить места, где он должен будет располагаться. Помните, что неэкранированная витая пара изготовлена из меди, которая весьма чувствительна к электромагнитным помехам. Старайтесь, чтобы расстояние между компьютерной и электрической проводкой составляло не менее 50 см.

  1. Намечаем трассу. Планируя место под штробу для будущей разводки, учитывайте, что интернет-кабель имеет определённое ограничение по радиусу изгиба. Конкретные значения можно найти в технических характеристиках выбранного кабеля.

  2. Выбираем кабель. Наиболее значимой качественной характеристикой витой пары является надёжность. Доступ к кабелю после его разводки будет существенно затруднён, поэтому на качестве желательно не экономить. Для подключения к интернету чаще всего используют UTP пятой категории и выше. Подбирать конкретную модель кабеля нужно на основании его основных технических характеристик:
    • минимально допустимый радиус изгиба (чем он меньше, тем проще будет осуществлять разводку в стенах);
    • максимально допустимое растягивающее усилие (чем выше это значение, тем проще ввести кабель в гофру, а в случае технических неполадок впоследствии изъять его из штробы);
    • гарантия (на качественные изделия срок гарантии может составлять до 25 лет).
  3. Производим монтаж. Кабель помещается в гофрированную трубу необходимого диаметра (он должен внутри неё свободно двигаться). Затем гофра закрепляется в штробе стяжкой из гипса. Далее можно начинать отделочные работы. На выходе кабеля в результате появится интернет-розетка. Однако перед этим стоит произвести её распиновку.

Как проверить заземление в розетке?

Для этого понадобится мультиметр и отвертка-тестер. При наличии разноцветных проводов на фазе присутствует черно-коричневая изоляция. Проверку сначала осуществляют тестером, вводя его поочередно в отверстия розетки. Включение индикатора произойдет при касании фазы.

Впоследствии наличие заземления проверяют мультиметром. Центра или верхней части розетки (ее заземление) касаются одним щупом, вводя второй поочередно в ее отверстия.

Отсутствие напряжения между проводниками указывает на следующее:

  • нейтраль-заземление — о находящейся перемычке между ними;
  • фаза-заземление — об отсутствии последнего;
  • фаза-нейтраль — об обрыве последней.

При исправно работающем заземлении во время измерения напряжения между ним и нейтралью показания прибора должны быть отличны от 0, а максимальный результат не должен превышать 90 В.

Розетки без заземления: описание, характеристики, применение, советы мастеров

В наше время ПУЭ (правила устройства электроустановок) предусматривают обязательное заземление розеток в частных и многоквартирных домах. Но так было не всегда. В домах старой постройки и большинстве частных секторов до сих пор используется двухпроводная система – фаза и ноль. Если быть точным, то немалое количество электроприборов не требуют наличия заземляющего контакта. Обычно это различные светильники в пластиковом корпусе, телевизоры, музыкальное оборудование. Если в распределительном щите отсутствует соответствующая шина или требуется включение в сеть одного из перечисленных бытовых приборов, можно использовать розетки без заземления, стоимость которых значительно ниже. О них и пойдет речь.

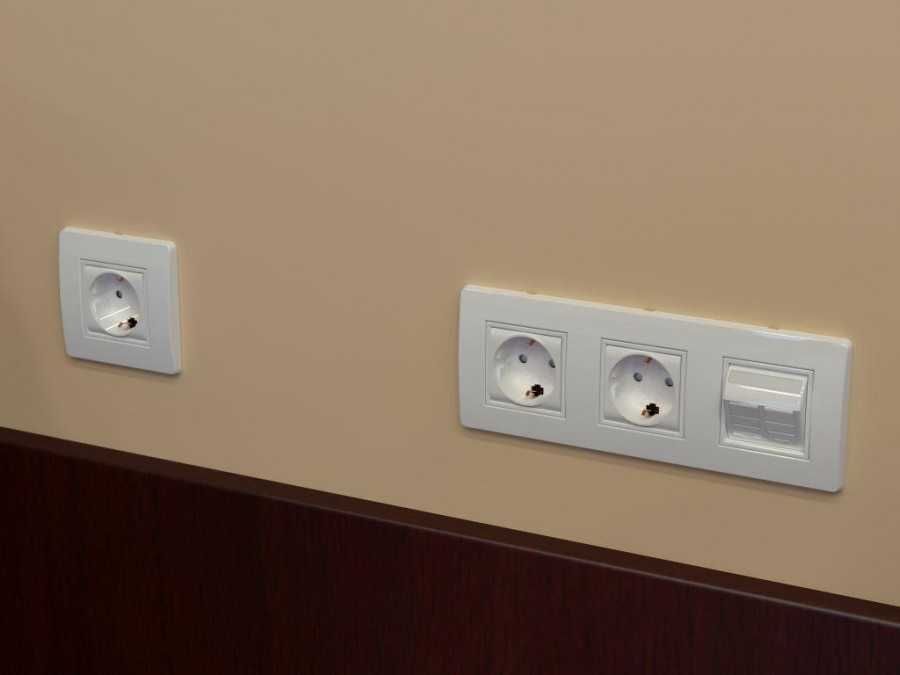

Встраиваемая розетка с заземлением

Далее действуют так:

  • снимают электропитание на щитке;
  • при помощи перфоратора, либо молотка и зубила, подготавливают место под подрозетник и примеряют его;
  • посредством алебастра закрепляют подрозетник на его штатном месте;
  • подсоединяют идущие к розетке провода, предварительно залудив их;
  • скручивают шурупами розетку с подрозетником;
  • проверяют исправность заземления.
  • Схема подключения проходного выключателя: принцип работы и варианты установки выключателя особого типа

  • Как выбрать и установить электрический распределительный щит — советы по сборке и монтажу основных элементов своими руками
  • Виды распределительных коробок для электропроводки — устройство, монтаж и правила прокладки электрокабелей

Техника безопасности

Всегда выполняйте все виды работе после того, как обесточили помещение. Проверяйте провода указателям фазы. Все нужно делать с резиновой изоляцией. Наращивайте провода.

Все места спаивайте, а не скручивайте. Не допускайте контактов с голыми проводами.

Розетку в стене нужно изолировать и плотно закрепить. Все излишки укоротите и заложите в стену. Все провода и оборудование должно быть рассчитано на силу тока по номиналу.

Таким нехитрым способом вы легко и безопасно установите розетку с заземлением. При соблюдении всех правил и норм у вас получится качественно выполненная работа.

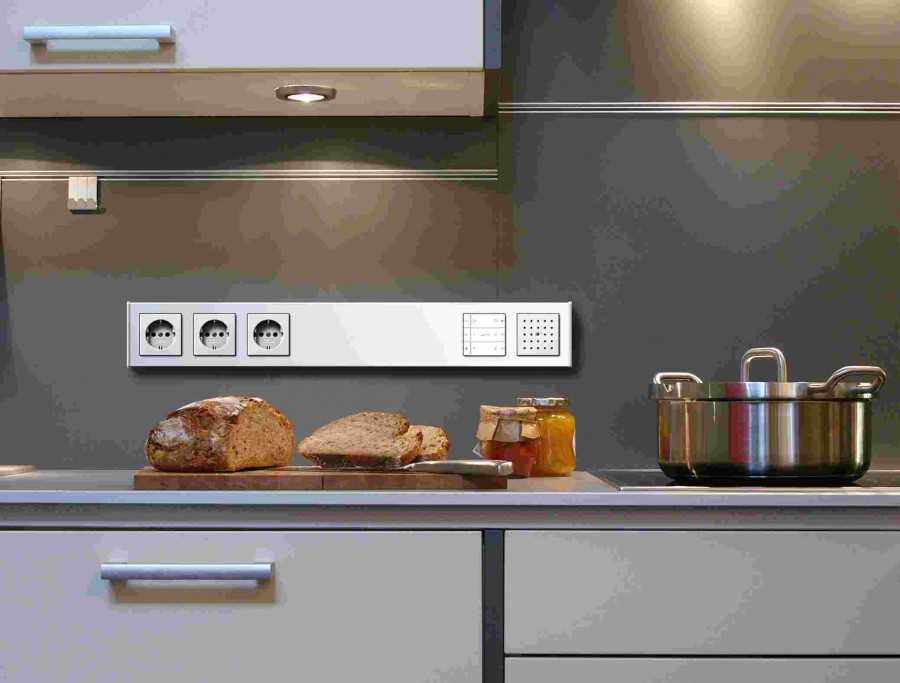

На какой высоте устанавливать розетки

Высота установки розеток определяется исходя из чисто практических соображений. Необходимо учитывать удобство для пользователей, длину кабеля электропитания тяжелых устройств (холодильника, стиральной машины) и безопасность. Розетки время от времени выходят из строя, их надо менять или чинить. При подготовке монтажа следует помнить и об этом.

Расстояние до розеток от пола обычно составляет от 30 до 80 см. При установке на небольшой высоте следует позаботиться о безопасности детей, выбрав устройства со специальными шторками. Верхняя точка расположения розетки нормами не определяется.

Но надо знать, что от плиты перекрытия до розетки должно быть не менее 15 см, а от края оконного проема – не менее 10 см. Блок розеток, установленный подальше от окна, лучше защищен от перепада температур, от попадания воды, пыли и от других атмосферных факторов.

Особенности конструкции

Розетка с заземляющим контактом представляет собой устройство, которое предназначено для штепсельного подключения потребителя электроэнергии к сети. При этом одновременно осуществляется соединение корпуса электроустановки с контуром заземления. Такой дополнительной функцией и обусловлена главная особенность конструкции розеток этого типа – наличие заземляющих контактов.

Необходимо отметить, что в различных странах используются разные конструкции данных электроизделий. В нашей стране наиболее распространенным является тип F, предусматривающий наличие специальных металлических скоб, расположенных в нижней и верхней части углубления, в которое вставляется вилка электроприбора.

Эти контакты размещаются таким образом, чтобы обеспечить их замыкание прежде силовых цепей. Такая конструкция позволяет достичь максимального уровня электробезопасности даже в случае пробоя изоляции на корпус. Актуально использовать эти виды разъёмов во влажных помещениях и вблизи непосредственного контакта с водой, например, в ванной комнате, туалете и кухне.

Способ установки проводки и розетки

Обычно для установки розетки в бетонную стену предусматривается проделывание специального канала (штробление), сверление отверстий под подрозеточную коробку, установку провода и коробки, а потом уже установку розетки.

Установка розеток в гипсокартон требует проведения аналогичных работ с той лишь разницей, что придется приложить гораздо меньше усилий.

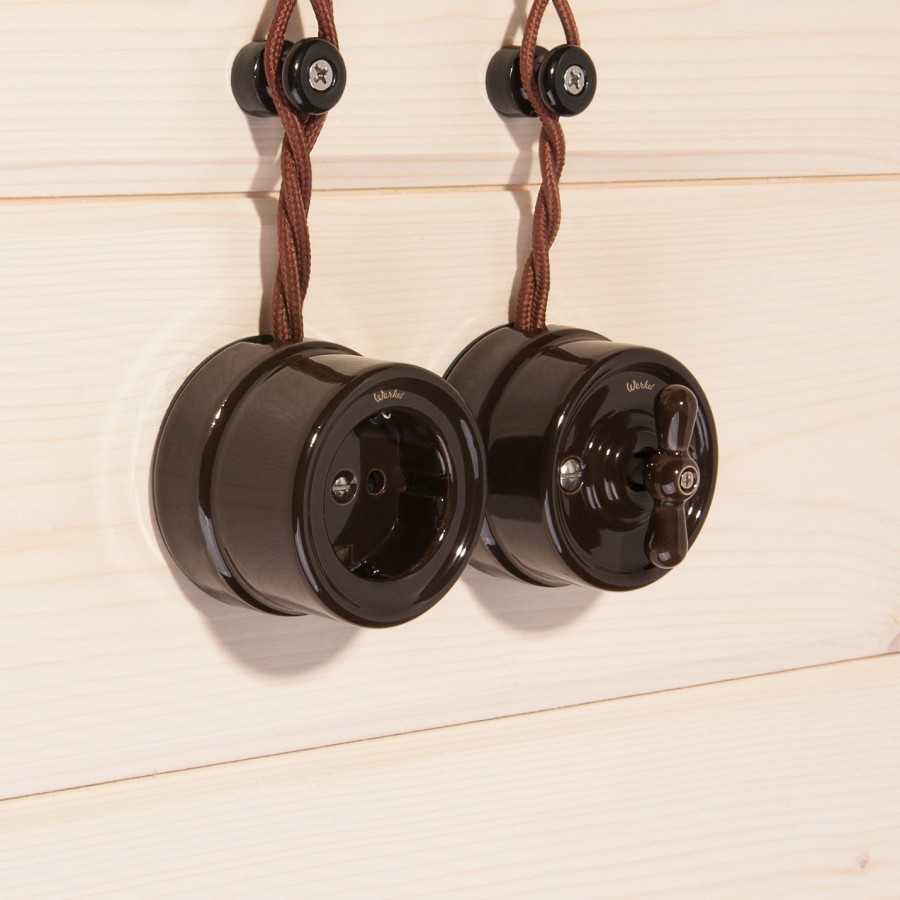

На деревянных или глинобитных стенах проводка крепится открытым способом, так как углублять ее небезопасно с точки зрения правил пожарной безопасности. На такую стену устанавливается розетка с подрозетником. Если речь идет о, например, парной, то монтаж провода необходимо проводить с использованием специальных пластиковых коробов.

Тип подключения

Как правильно подключить розетку (розетки), исходя из количества и характеристик электроприборов, которые будут к ним подключаться? Для начала надо выбрать тип подключения. Их два:

  • «шлейф», или последовательное подключение;
  • «звезда», или параллельное подключение.

«Шлейф» — подключение каждой следующей розетки фактически от предыдущей. Это касается нуля, фазы и заземления. Таким способом удобно собирать в один ряд, вертикальный или горизонтальный, до пяти и больше розеток. Недостаток – выполнять подключение мощной техники к таким розеткам не рекомендуется.

«Звезда» — при этой схеме подключения розетки она подводится напрямую к распределительной коробке. Выполняется она так:

  1. С помощью специальных колпачков, обычной изоленты или других устройств к проводу питания в распределительной коробке подсоединяется нужное количество проводов, ведущих к розеткам;
  2. Каждая розетка получает свои провода из распределительной коробки, что позволяет подключать устройства с большим энергопотреблением без риска для самой розетки;
  3. Чтобы осуществить такое подключение, следует выбирать провода, которые меньше сечением и возможностями, чем провод, подведенный к распределительной коробке. Например, если к коробке идет кабель на 25А сечением 2,5 кв. мм, к нему можно подсоединять провода на 16А сечением 1,5 кв. мм.

Подключаем правильно

Перед установкой нужно определить, какой же тип проводки в стене. Этот этап требует демонтажа старой розетки, в результате чего будет видно количество проводов. Если провода только два — заземления нет, а мы видим только провод нейтраль, а также фазу.

Для правильного подключения следует соблюдать все этапы работы:

  • На щитке отключите электроснабжение;
  • Внимательно осмотрите щит и убедитесь, что электричество отключено;
  • Далее специальным индикатором (так называемая индикаторная отвертка) необходимо убедиться, что фаза отсутствует на всех 3-х проводах, точнее на их оголенных частях;
  • Открутите винт на корпусе, ослабьте лапки, уберите старое изделие;
  • Если подрозетник в плохом состоянии его можно почистить или поменять на новый;
  • Снимаем внешнюю изоляцию;
  • Зачищаем концы проводов.
  • Подключаем кабели к розетке и затягиваем винт;
  • К розетке подсоединяем третий кабель — заземление к клемме, обозначенной как «РЕ» или специальным знаком:
  • Фиксируем корпус с помощью винтов;
  • Закручиваем крышку корпуса.

Как поставить ряд розеток с заземлением рядышком

Монтаж двух розеток рядом

Черновая отделка ведётся так, что подрозетники уже стоят в стене. Настоятельно рекомендуется крепёжные винты оставить прямо в них. Чтобы в резьбу не набились отделочные материалы при ремонте. Под розетки согласно электрическому проекту оставляются ниши в стене, куда монтажники заделывают подрозетники. Теперь уже оштукатурено или оклеено обоями, видим стройный ряд круглых отверстий.

По правилам вывод кабеля сюда делается единственный. Это подсказывает здравый смысл. Глупо вести на любую розетку с заземлением по целому проводу. Просто берётся расчётная потребляемая мощность, определяющая сечение жилы, способное выдержать натиск движущихся электронов, бьющихся о молекулярную решётку и выделяющих массу тепла. В идеале диаметр меди не позволяет изоляции перегреться. Требуется взять штангенциркуль или проект электрификации квартиры и определить сечение по меди (алюминий сейчас уже не кладут).

Аналогичным проводом, как лежащий в стене, прокладываются шлейфы. Розетка на задней части корпуса обязана содержать не 2, а четыре контакта фазы и нуля, плюс контура заземления, спаренные взаимно. Если у розетки не так, допустимо заделать две жилы в единую клемму, это не лучший вариант. При плохом контакте место стыковки начнёт греться, возможен пожар. Лучше пойти в магазин и купить проходную розетку с заземлением, с удвоенным количеством контактов. Последняя в ряду на стене допустима типичная.

Провод шлейфа с обеих сторон освобождается от изоляции, зачищается отдельно любая жила приблизительно на полтора-два сантиметра.

Заземление в частном доме

  1. Чтобы полностью представить себе, как подключить розетку с заземлением, надо рассмотреть весь процесс от начала и до конца, на примере частного дома, если заземляющего провода там изначально не было:
  2. Установка заземляющего контура. Он представляет собой металлические штыри, вбитые в землю, в верхних точках соединенных между собой приваренными к ним металлическими полосами. Длина штырей – 1,5-2 метра, а металлических полос в зависимости от разновидности контура: треугольником, лентой, квадратом или круглым. Для монтажа контура надо выкопать траншею глубиной 0,5 метра.
  3. Подводка «земли» к распределительному щитку. Выполняется такой же металлической полосой, как и для соединения штырей.
  4. Замена двухжильной проводки на трехжильную. Если его раньше не было, то обязательно надо устанавливать УЗО, гарантирующее отключение электричества при появлении напряжения на заземляющем проводнике.
  5. Монтаж розеток.

Виды розеток с заземлением и их особенности

Существует два вида розеток с заземлением:

  • с внутренним размещением;
  • с внешним размещением.

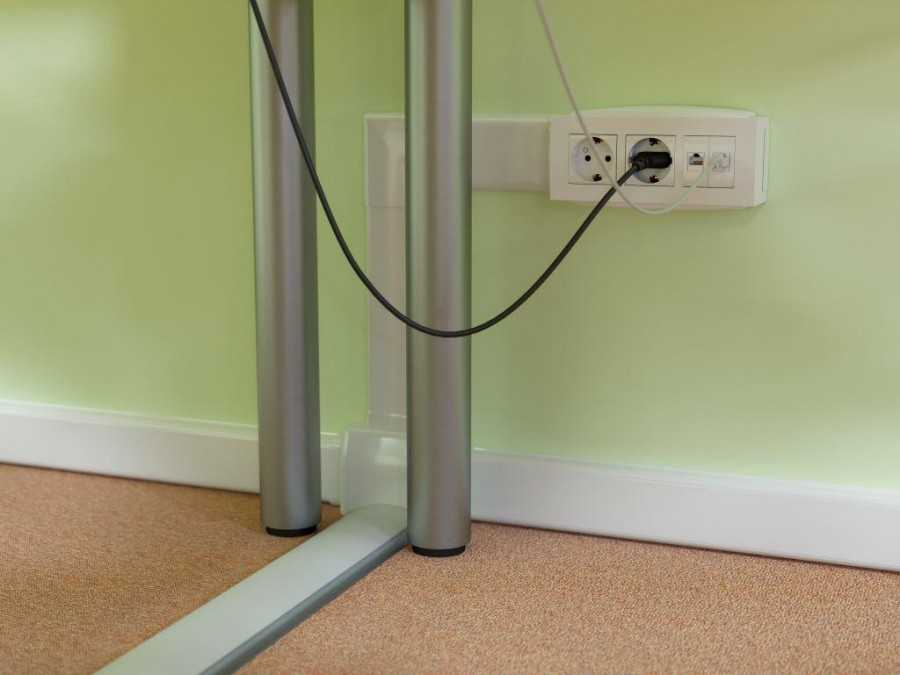

Первый вариант используется для скрытой проводки. Второй – для наружной проводки. В деревянных домах используется наружная проводка и розетки с внешним размещением.

В России распространены розетки типа F – это евророзетка с пластинами или скобами для заземления и отверстиями 4,8 мм.

Современные жилые дома проектируются таким образом, чтобы была возможность подключения заземления. От хозяина квартиры лишь требуется правильно распределить провода и чувствовать себя в безопасности.

В домах старого типа не предусмотрено заземление. Но должно быть заземление в электрощите, который расположен на площадке жилого дома. Для того чтобы узнать, действительно ли есть такое заземление, необходимо обратиться в обслуживающую организацию и получить консультацию электрика. Если заземление предусмотрено, то остается только проложить третий провод к каждой розетке и таким образом, превратить двухжильную проводку в трехжильную. В данном случае в качестве заземляющего проводника используют медный провод с сечением не мене 2,5 кв. мм.

Подытожим сказанное

Розетки без заземления имеют право на существование, но только в случае отсутствия контура. Это касается домов старой постройки и частных секторов. Если же в домашней силовой сети присутствует третий, желто-зеленый провод, не стоит его игнорировать. Лучше приобрести и подключить розетку, оборудованную скобой заземления. Не стоит исходить из того, что планируется подключение техники, вилка которой не оборудована соответствующим контактом – все может поменяться. Ведь не имеет смысла переделывать несколько раз, когда можно смонтировать то, что подойдет для питания любого бытового прибора.

Источник

Электрические сети вчера и сегодня

Во времена Советов дома возводились ударными темпами, времени на продумывание и обустройство заземления не хватало. К тому же подобная защита была ни к чему – ни один из бытовых электроприборов не имел на вилке соответствующего контакта. Максимум, на что можно было рассчитывать, переезжая в новое жилье, – это двойные розетки без заземления, которые радовали возможностью включения в сеть дополнительных электроприборов.

Сейчас все изменилось, и встретить в магазинах крупную бытовую технику без заземляющего контакта стало довольно сложно. Приобрели новый вид и розетки, в которых появилась дополнительная скоба, а контактные отверстия стали закрываться внутренними шторками, для защиты от детей. Но хотя обычные точки подключения никуда не исчезли, увидеть их можно значительно реже. Обычно монтируются без заземления наружные розетки с высоким классом защиты IP.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Семь балок
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
