Новые розетки в панельном доме. как перенести розетку в панельном доме своими руками

Дополнительные функции беспроводных выключателей, влияющие на стоимость

Понятно, что наиболее дешёвыми будут модели, способные лишь разомкнуть цепь и монтируемые в стену, на место штатного устройства. Но при необходимости можно выбрать выключатели, обладающие дополнительными функциями. Они, конечно, повысят стоимость, но при этом и удобство их использования оспорить сложно. Попробуем разобрать, какие опции предлагает производитель.

Выключение с задержкой. Многим подобная функция непонятна, однако при отсутствии ПДУ она удобна, когда от размыкателя до кровати нужно пройти несколько шагов. В этом случае пользователь нажимает кнопку, но свет не гаснет. Человек спокойно доходит до кровати, укладывается и только после этого освещение выключается.


Задержка выключения, если она велика, позволит маме не волноваться за своевременное отключение света в детской

Сенсор вместо панели с кнопками. Здесь отсутствуют механические детали, которые могут выйти из строя при частом использовании. Также интересна функция управления по Wi-Fi. При её наличии управление освещением осуществляется из любой точки планеты.

Несколько каналов управления. Довольно удобно, когда необходимо управлять освещением в разных комнатах из одной точки. Довольно часто подобные устройства выбираются для людей с ограниченными возможностями или пожилых, которым уже сложно много передвигаться по дому.

Как опустить вниз выключатель

Статья в виде инструкции монтажу нового выключателя. Как опустить вниз выключатель самостоятельно. Как сделать штробы под проводку.

Еще некоторое время назад выключатели устанавливали довольно высоко. Что было вполне оправдано, если в доме были маленькие дети. Однако со временем многие дизайнеры осознали (или это пришло к нам с Европы), что это неудобно. Оказалось, что наиболее оптимальным местом для выключателя будет расстояние на уровне опущенной руки. Тем самым, чтобы включить или выключить свет в комнате, не нужно поднимать руку вверх.

Наверное, это не слишком большое усовершенствование, но так называемые «евростандарты» стали сегодня крайне популярными, поэтому многие домовладельцы хотят уделять внимание даже таким мелочам. Как бы там ни было, а опустить вниз выключатель вполне реально даже своими силами

Самое главное помнить, что халатно обращаться с электричеством всегда себе дороже. Впрочем, этот факт является общеизвестным и секретом не является.

Качественная разметка

Итак, для начала стоит сделать качественную разметку. Разметка в данном случае будет простейшая, но она позволить увидеть все воочию и не совершить каких-то ошибок. Разметка должна состоять из линии, которая символизирует собой электрический провод и круг, который обозначает новую коробку под выключатель.

Конечно же, провода не стоит пускать поверх стены. Во-первых, висящие провода далеко не добавят помещению эстетических факторов, во-вторых, при переклейке обоев, например, они будут очень мешать. Соответственно, придется сделать паз (штробы) в штукатурке, куда будет заправляться провод.

Демонтаж старого выключателя

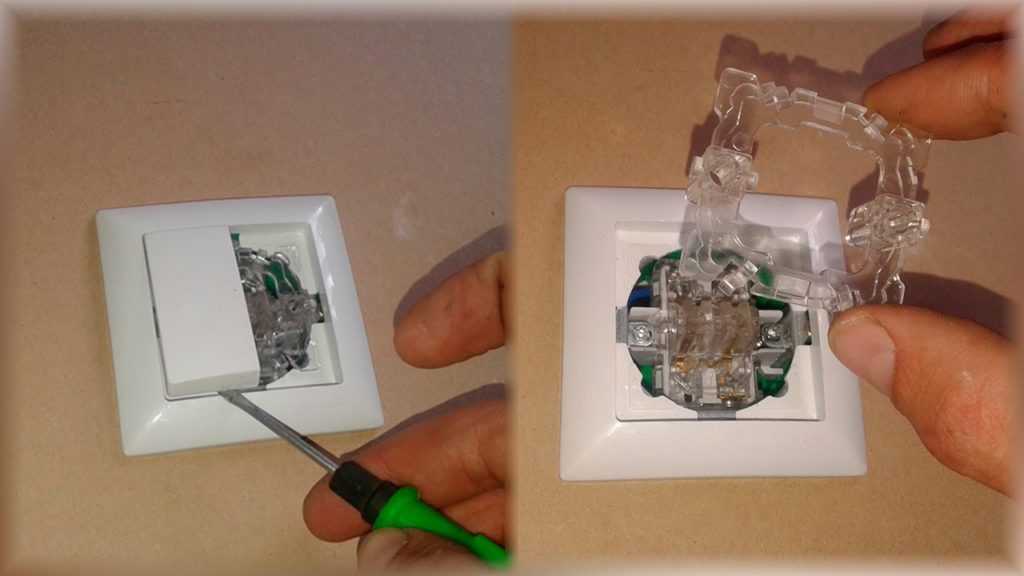

Начать работу стоит с демонтажа старого выключателя. Сначала отверткой поддевается уплотнитель и убирается в сторону, после этого снимаются кнопки, за которыми спрятаны небольшие винты, прижимающие выключатель к стенкам коробки. Если их ослабить, выключатель можно вынуть и с обратной стороны на нем найти клеммы, зажимающие электрические провода. Клеммы раскручиваются, и демонтаж на этом можно считать законченным.

Разумеется, все это надо делать с отключенным электричеством. После того как выключатель будет отсоединен от проводов, провода можно нарастить.

Нужно помнить, что наращивать провод можно только таким же проводом, который идентичен по сечению и материалу. Например, ни в коем случае нельзя к медному проводу добавлять алюминиевый провод или наоборот.

Провода хорошо запаивают и тщательным образом изолируют. После этого приступают к установке нового выключателя.

Конечно, под провода можно сделать канал и вручную с помощью молотка и зубила, но проще всего использовать болгарку с подходящим кругом. Работать данным инструментом – удовольствие, а канал получается по-настоящему аккуратным. Провод закладывают в этот канал и закрывают раствором.

Рапределительная коробка

Что касается коробки, то под нее сначала нужно проделать отверстие в стене. Для этого как нельзя лучше подойдет электрическая дрель с насадкой – «коронка». Коронка похожа на обрезок трубы с заточенными зубьями. С помощью такого инструмента не сложно вырезать в стене отверстие практически любого диаметра, в том числе и под коробку для выключателя.

Посоветовал бы присмотреться к настоящим «европейским» выключателям, bticino которые отличаются не только высоким качеством, но очень красивы, обладают привлекательным дизайном. Остальная часть работы состоит в монтаже и подключении нового выключателя.

Это крайне просто. Нужно всего лишь выполнить все те же самые действия, что и при демонтаже, но в обратном порядке. Сначала в коробку заправляют провода и подключают их к клеммам, далее выключатель зажимается «лапками» в коробке, после чего ставится декоративная защитная панель, кнопки и в самом конце уплотняющая рамочка.

Технические вопросы переноса

Перед тем как планировать работу с выключателем, необходимо разобраться с принципом его установки. От входного квартирного электрощитка во все комнаты отходит электрическая разводка.

Причем основной провод идет возле потолка, параллельно ему. Стандартная цепь выглядит следующим образом. От основного провода отводится параллельная линия на осветительный прибор (светильник, люстру).

В осветительную цепь последовательно врезается отвод на выключатель. Все соединения проводятся в распределительной (монтажной) коробке под потолком. Далее провода по основному каналу направляются в то место, где удобно. Здесь устанавливается еще одна распределительная коробка, от которой цепь вертикально опускается вниз.

На нужной высоте устанавливают выключатель, который присоединяют к подведенным проводам. Количество проводов и схема присоединения зависят от типа осветительного прибора – простой светильник или люстра с несколькими вариантами включения.

Возможные варианты переноса

  1. Изменение расположения выключателя только по вертикали (высоте). В этом случае, используется уже существующая электропроводка, отходящая от распределительной коробки. Ее надо укоротить (при подъеме выключателя) или удлинить (уменьшение высоты до выключателя).
  2. Изменение расположения в горизонтальном направлении. При переносе на расстояние до 1 м допускается провода присоединить в гнезде старого выключателя, а канал для них до нового места отвести по стене в горизонтальном направлении. Если необходимо значительно отдалить выключатель, то придется ставить новую распределительную коробку. Для этого вскрывается канал под потолком и в нужном месте делается вертикальный отвод для нового выключателя.
  3. Перенос на противоположную сторону стены. В этом случае необходимо заменить всю цепь. В распределительной коробке светильника отсоединяются старые и подсоединяются новые провода. Их направляют в противоположную сторону параллельно основной проводке. В нужном месте монтируется распределительная коробка, и вертикально вниз отводится цепь для нового выключателя.

Наиболее сложный вариант – установка нового осветительного прибора, который ранее не был предусмотрен по проекту помещения. Придется выполнить весь комплекс работ.

Это отвод основной проводки на светильник с установкой соответствующей монтажной коробки, врезка цепи, отведение ее до нужного места установки, монтаж коробки и вертикальный отвод на выключатель, установка и подключение его в удобном месте.

Подготовка к переносу

Перед началом работ по переносу выключателя необходимо провести подготовительные мероприятия:

  1. Определение нового места для установки.
  2. Разработка схемы переноса электрической цепи. Выбор технологии проведения работ.
  3. Приобретение и подготовка необходимых материалов. Для переноса, прежде всего, понадобятся провод или кабель с сечением жил, аналогичным сечению проводов светильника. Кроме того, должен быть идентичен и материал. При использовании алюминия потребуются провода сечением 2,5 кв. мм, а для меди – 1,5 кв. мм. Для соединения лучше всего подойдут клеммные зажимы. Заранее следует подготовить изоляционную ленту.
  4. Вскрытие канала разводки и определение проводов, к которым следует присоединять новую цепь.
  5. Проведение разметки точек установки монтажной коробки, выключателя и линии для прокладки провода (кабеля).

Возможные причины переноса

Причин необходимости переноса выключателя существует множество. Связаны они с неудобствами при включении/выключении света из-за неудачного местоположения. Наиболее распространенные причины следующие:

  • Выключатель расположен слишком высоко/слишком низко. В квартирах со старой планировкой они установлены по советским стандартам, на высоте 160 см от пола. Когда в квартире есть маленькие дети, включение и выключение света может вызвать затруднения. Выход — установить выключатель по европейскому стандарту — 90 см от пола.
  • Перестановка мебели. Бывает, при перестановке мебели шкаф или диван затрудняют доступ к включателю, в этом случае его придется переносить в новое место.
  • Непрактичное местоположение — выключатели расположены в неудобных местах. Бывает так: чтобы включить свет в прихожей, приходится пройти почти до конца коридора. С улицы, в темноте, в обуви это делать неудобно. Данная проблема имеет два решения: перенести старый включатель или поставить дополнительный (при правильном монтаже можно пользоваться обоими выключателями).

Это интересно: Подключение электричества к дому самостоятельно своими руками: Инструкция

Как перенести выключатель. В другое место или на другую стену

Начинается все с подготовки нового места. Для облегчения работы, можно нарисовать на стене линии, которые покажут путь новой проводки. Далее нужно просверлить отверстие под коробку в диаметре около 70 см. на месте будущего выключателя. При этом нужно помнить, что нельзя устанавливать устройство на высоте от пола ниже 30 см.

Если нужно перенести выключатель не от старого выключателя, а от распределительной коробки, то нужно знать, как установить распределительную коробку или подсоединить провода к уже установленной распределительной коробке.

Затем происходит съем устройства, которое нужно перенести. Для этого нужно в обязательном порядке отключить все электричество в доме. Далее снять устройство и в случае протягивания проводов от распаечной коробки, то и ее тоже. Если же в ней будут спрятаны провода, то лучше оставить ее на месте.

Если провода так же требуют замены, то старые нужно демонтировать. Покрытую штукатуркой проводку, нужно выхватывать, взявшись за свободные концы. Если она покрыта цементом, то вначале нужно избавиться от него с помощью перфоратора ил зубила, а потом уже удалять провода.

Далее начинается штробление стены. При наличии скрытой проводки необходимо сделать штробу от старого места, где располагался выключатель до нового устанавливаемого выключателя. Чтобы перенести старый выключатель в другое место без штробления, следует сначала закрепить пластмассовый кабель-канал.

Ремонт выключателя

Далеко не всегда требуется замена выключателя при его плохой работе. Вполне возможно, что следует просто провести небольшой ремонт.

О его необходимости говорят такие признаки: не включается или не выключается свет при нажатии клавиши, раздается треск после включения, часто перегорают лампы в светильнике, моргает свет, нагревается выключатель.

Необходимые инструменты и материалы

Для проведения ремонта достаточно иметь такой инструмент:

  • отвертки (минусовые и крестовые, разного размера);
  • плоскогубцы;
  • кусачки;
  • тестер;
  • индикаторная отвертка;
  • шлифовальная шкурка;
  • надфиль.

Работы начинают с разборки выключателя. Процедура выполняется ранее описанным способом.

Чистка контактов

Наиболее частой причиной неисправности становится подгорание контактов. Их чистку вполне можно провести своими руками. Грубая очистка обеспечивается плоской отверткой и ножом. Для тонкой работы потребуется шлифовальная шкурка. Все надо делать аккуратно, чтобы не повредить пружинный механизм и пластиковые детали.

Другие возможные неполадки и способы их устранения

Можно выделить и другие причины неполадок:

  1. Плохой контакт в зажиме. Концы проводов извлекают из клеммника и откусывают на расстоянии 10-15 мм. Затем провода снова зачищают и повторно надежно закрепляют.
  2. Некачественные винты зажима. Они не обеспечивают надежное закрепление провода. Возможно, не хватает длины. Можно попытаться заменить винты или увеличить диаметр провода путем его сгиба или лужения.

Как собрать выключатель

При поломке пластмассовых деталей и подплавлении корпуса ремонт проводить нецелесообразно. Гораздо проще заменить старый выключатель новым.

Что делать со старым отверстием для выключателя

Остается вопрос: а как быть со старой «дыркой» от выключателя? Ведь не торчать же ей без дела. Можно, в принципе, предложить два варианта. Например, просто наложить декоративную крышку, которая продается в любом строительном магазине. Нужно будет убедиться, что размеры крышки совпадают с размерами подрозетника. Как уже упоминалось выше, старый подрозетник заодно будет выполнять роль распределяющей коробки. Впрочем, можно будет замазать отверстие и алебастром. По какому именно пути пойти – решать именно вам. Кстати, о распределительной коробке. Выбирая место для нового выключателя, нужно не забывать про то, что, согласно существующим нормам, он не должен располагаться от коробки распределения дальше, чем на три метра. Учитывая небольшие размеры городских (да и сельских тоже) квартир, соблюсти это требование будет несложно.


Заделать отверстия алебастром — самое простое решение для избавления от дыр в стене.

Возможные причины переноса

Причин необходимости переноса выключателя существует множество. Связаны они с неудобствами при включении/выключении света из-за неудачного местоположения. Наиболее распространенные причины следующие:

  1. Выключатель расположен слишком высоко/слишком низко. В квартирах со старой планировкой они установлены по советским стандартам, на высоте 160 см от пола. Когда в квартире есть маленькие дети, включение и выключение света может вызвать затруднения. Выход — установить выключатель по европейскому стандарту — 90 см от пола.
  2. Перестановка мебели. Бывает, при перестановке мебели шкаф или диван затрудняют доступ к включателю, в этом случае его придется переносить в новое место.
  3. Непрактичное местоположение — выключатели расположены в неудобных местах. Бывает так: чтобы включить свет в прихожей, приходится пройти почти до конца коридора. С улицы, в темноте, в обуви это делать неудобно. Данная проблема имеет два решения: перенести старый включатель или поставить дополнительный (при правильном монтаже можно пользоваться обоими выключателями).

Технология создания шлейфа

Шлейфовый способ является наиболее безопасным из всех вариантов. Он предполагает не просто перемещение старой розетки вверх или вниз, а создание новой «точки» в непосредственной близости от старой.

Главным преимуществом шлейфового способа является возможность подключить новую розетку, разместив ее на необходимом для работы участке стены, и при этом сохранить старую

Единственный недостаток такого соединения в том, что кабель от подрозетника к подрозетнику прокладывают горизонтально. Зная, что традиционно разветвление к тем же выключателям и розеткам прокладывают вертикальным маршрутом, по своей забывчивости можно ненароком повредить провод.

Кроме того, если в месте коммутации повредится одна из жил, то перестанут работать все идущие за ней элементы. А потому, чем меньше точек подключения будет включать система, тем надежнее она будет.

Выбор необходимых материалов

При использовании этого способа затраты материалов сводятся к минимуму.

Помимо приобретения самой новой розетки для проведения работ необходимо подготовить:

  • провод соответствующего сечения;
  • пластиковый подрозетник;
  • перфоратор с коронкой D70 мм;
  • индикаторную отвертку;
  • плоскогубцы;
  • молоток;
  • плоскую отвертку;
  • инструмент для снятия оплетки.

Сам провод вовсе не обязательно укладывать в штробе, а можно проложить открытым способом, используя для этого кабельный канал.

Чтобы осуществить перенос точки подключения на новое место и избежать при этом процедуры штробления стен, рекомендуется использовать накладную модель кабель-канала

Выбор модели подрозетника зависит от материала основы, в которую его предполагается заглублять. Для бетонных и кирпичных стен выбирают обычные пластиковые «стаканы», а для гипсокартонных оснований – модели, оборудованные распорными лапками.

Изготовление ниши и монтаж подрозетника

Перед тем как перенести скрытую розетку в другое место, надо подготовить место для установки подрозетника и сделать штробу для прокладки участка электросети. Наметив место размещения будущей точки подключения, с помощью коронки просверливают отверстие.

За неимением таковой можно воспользоваться перфоратором, оснащенным ударным сверлом, или болгаркой. В этом случае сначала по контуру разметки насверливают отверстия, а затем с помощью зубила скалывают отдельные фрагменты стенового материала.

Глубину ниши делают такой, чтобы пластмассовый корпус «стакана» был полностью в нее утоплен, и при этом оставался запас в 3-4 мм

В подготовленную нишу погружают «стакан». Через его заднюю стенку заводят идущий от распределительной коробки электрический кабель.

В бетонной стене подрозетник фиксируют с помощью гипсового раствора. После застывания смеси изделие зачищают от остатков гипса, а его внутренние стенки протирают лоскутами ткани. Для закрепления подрозетника в гипсокартонное или деревянное основание «стакан» погружают в проделанную нишу и фиксируют с помощью боковых распорных лапок

Подключение новой точки

Отмерив кабель необходимой длины для запитки новой точки, один его конец подводят к клеммникам старой розетки, а второй – к контактной части новой «точки». Нулевой, фазный и заземляющий провода подключаются параллельно непосредственно в контактах розетки.

Для предупреждения замыкания между проводниками каждая жила изолирована в пластиковую оплетку. При подключении кабеля ее необходимо снять. Облегчить задачу поможет применение кроссировочного ножа, который легко снимает изоляцию без повреждения жилы.

Работу по зачистке оплетки следует выполнять максимально аккуратно, поскольку если жила окажется поврежденной или бракованной, она непременно «проявит» себя уже в самом скором времени.

Нулевые и фазные проводниковые жилы разрешается присоединять непосредственно к контактам розетки, а защитный РЕ-проводник только через ответвление с помощью клеммника

Имея дело с РЕ-проводником, учитывайте, что согласно ПУЭ, важно сохранять его неразрывность. Ведь в случае обрыва заземляющего проводника на одной из розеток незаземленными окажутся все остальные устройства. Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку

Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку.

Переносим устройство на соседнюю стену

Определяясь с тем, как правильно перенести розетку, необходимо понять, какой способ будет оптимальным:

  • удлинение с помощью шлейфа;
  • удлинение путем добавления нового, аналогичного по сечению;
  • создание параллельной выделенной линии.

Последний вариант заключается в протягивании нового провода от распредкоробки и считается наиболее надежным и безопасным. Такой перенос розетки своими руками позволяет вывести отдельную точку на любую стену квартиры, но требует значительных материальных, временных затрат. Работы проводятся последовательно:

  1. Проверить, отключено ли на щитке электричество, если нет, то помещение обесточить.
  2. Вскрыть распределительную коробку, от которой запитан кабель предназначенной для монтажа точки, отсоединить провод, демонтировать старое устройство, проводку.
  3. Оставшуюся после демонтированной линии лунку заполнить строительным гипсом.
  4. В соответствии с разработанной схемой переноса розетки в квартире проложить новую штробу. Размер новой канавки рассчитывается в зависимости от диаметра проводки с учетом слоя отделочного материала толщиной 15-20 мм. Перед тем как пробить перфоратором штробу, стену желательно разметить.
  5. После того как канавка готова, проложить по ней провод.
  6. На месте будущего прибора перфоратором со специальной насадкой пробить отверстие под установку монтажной коробки диаметром 60 мм и глубиной 50 мм. Промазать сделанное гнездо алебастром или строительным гипсом, установить коробку, подождать до высыхания раствора.
  7. Для фиксации кабеля в канавке применяют дюбель-хомуты, закрепляя их через каждые 50 см.
  8. При укладке жил конец необходимо завести в распределительную коробку, соединить с новым проводом путем спаивания, сверху зафиксировать изолентой. Не рекомендуется скручивать жилы, хотя это проще и быстрее, поскольку может привести к перегреванию, короткому замыканию.
  9. Второй конец протянуть к новой монтажной коробке, зафиксировать. Для более надежного соединения провода с разъемами жилы можно обкрутить вокруг установочного болта.
  10. Канавку с новой проводкой заполнить бетонным раствором.

3 способа аккуратно перенести выключатель света в удобное место без штробления

Нередко возникают ситуации, когда нужно перенести выключатель света в другое место. Зачастую, это делают новые хозяева квартиры при переезде. Но если вы решили просто поменять место расположения выключателя, не затевая ремонта, можно обойтись без штробления стен.

Прокладка провода в кабель-канале

Самый очевидный способ переноса проводов — протянуть их к новому месту выключателя в кабель-канале — закрывающемся пластиковом коробе, который крепится к стене. В магазинах можно приобрести не только разных размеров кабель-каналы, но и различных цветов и даже текстур, например, под дерево. Пластиковые короба фиксируются на стене саморезами, причиняя минимум вреда обоям или краске. Такие каналы можно протянуть куда угодно и спрятать в них все провода.

Использование декоративных проводов

Еще один вариант оформления проводов при переносе выключателя на новое место — задекорировать их в соответствии с интерьером. Можно приобрести цветные провода или сделать их такими самостоятельно. Очень интересный вариант декора получается, когда провода оформляют в виде веток дерева.

Для воплощения этой идеи понадобятся зеленые или коричневые кабеля. Если не нашли подходящих в магазинах, покрасьте или обклейте их цветным скотчем самостоятельно, после чего к ним приклеиваются листочки, вырезанные из бумаги или других материалов, птички и прочие элементы, которые подскажет ваша фантазия. Таким образом, преобразованные провода будут выигрышно смотреться в интерьере.

Установка дистанционного выключателя

Это просто находка для современного дизайнера, ведь их можно установить где угодно, даже в шкафу. При этом не понадобится штробить стены и делать ремонт.

Дистанционный выключатель состоит из:

  • приемника, который крепится как можно ближе к объекту включения/выключения или внутрь его, если позволяет конструкция;
  • выключателя (передатчика), который может быть выполнен в разных вариантах.

Провода необходимо подвести только к приемнику, сигнал на выключатель будет передаваться при помощи инфракрасного импульса или радиоволн. Выключатели бывают нескольких видов:

  • сенсорные — работают от прикосновения;
  • управляемые по wi-fi или с помощью радиоволн;
  • многоканальные — можно одновременно подключить несколько передатчиков и управлять несколькими устройствами;
  • с задержкой — выключают люстру не сразу, а спустя какое-то время, чтобы, например, человек успел дойти до кровати.

Расстояние от передатчика до выключателя варьируется в зависимости от типа устройства и составляет 20-25 метров.

Управление светом происходит с помощью:

  • прикосновения к сенсорной панели выключателя;
  • нажатия на кнопку на механических устройствах;
  • с пульта дистанционного управления.

Дистанционные выключатели, пожалуй, наилучшее решение проблемы маскировки проводов.
