Как подключить полотенцесушитель к стояку гвс и контуру отопления своими руками

Виды полотенцесушителей

На современном рынке представлен большой ассортимент различных моделей приспособлений для сушки полотенец. Согласно типу потребляемой энергии полотенцесушители разделяют на три основных вида:

  1. Водяной. В частных домах устройство подключается к отопительному контуру и функционирует только в период использования котла для обогрева помещения. В качестве теплоносителя используется вода. В квартирах возможен вариант подключения такого типа полотенцесушителя к горячему водоснабжению.
  2. Электрический. Данная модель функционирует независимо от отопительной системы. Нагрев устройства происходит за счет ТЭНа. Для подключения такого полотенцесушителя требуется наличие электрической розетки. Использовать приспособление для сушки вещей и дополнительного обогрева помещения можно для любой комнаты в доме.
  3. Комбинированный. Конструкция полотенцесушителя объединяет в себе водяного контур и электрическую энергию. ТЭН нагревает жидкий теплоноситель, который является источником тепла в устройстве.

По метру расположения различают горизонтальный и вертикальный тип полотенцесушителя. На современном рынке можно встретить угловые, а также напольные конструкции, которые особенно актуальны для ванных комнат небольшого размера.

Материалом изготовления сушки для полотенец может служить:

  1. Сталь. Устройства из такого материал имеют невысокую стоимость и множество недостатков – низкий показатель износостойкости, подверженность коррозийным воздействиям, возможность отшелушивания покрытия из хрома. Лучшим вариантом является нержавеющая сталь. Стоимость ее на порядок выше, но вместе с тем увеличиваются технические параметры изделия.
  2. Медь. Такие полотенцесушители считаются долговечными. Единственный недостаток высокая цена на медную продукцию.
  3. Алюминий. Данный материал обладает хорошей теплопроводностью. Алюминиевые сушки – это сравнительно недорогие универсальные изделия.
  4. Латунь. Такой материал, так как и медь наделен высокой износостойкостью и устойчивостью к коррозийным воздействиям. Благодаря высокой теплопроводности сушки для полотенец из латуни можно подбирать небольших размеров.

Полотенцесушитель медный

Полотенцесушители производят различных размеров. Стандартные устройства имеют форму змейки или лесенки. Разнообразие современных моделей позволяет подобрать сушку для полотенец самой необычной конструкции.

Виды конструкций, материалы

Полотенцесушитель, чья прямая обязанность — обеспечение быстрого высыхания белья, исполняет и другую роль — служит обогревателем.

Принцип работы

Все устройства классифицируются по типу теплоносителя.

  1. Водяные. Это классика — змеевики, через которые проходит горячая вода. Чаще их подключают к водопроводному стояку, реже (как правило, в частных домах) — к отопительной системе.
  2. Электрические. Эти полотенцесушители нагреваются благодаря электричеству. Достоинства — отсутствие необходимости их монтажа в определенном месте (по соседству с трубами), возможность регулировки и выключения для экономии электроэнергии.
  3. Комбинированные — водяные и электрические одновременно: два змеевика, один из которых может быть поворотным, имеют разные источники тепла. От предыдущих изделий их отличает повышенная цена.

Самостоятельный монтаж возможен, если куплена водяная модель. В этом случае посторонняя помощь не понадобится. Электрические либо комбинированные полотенцесушители требуют навыков. Чем проще сама конструкция, тем легче самостоятельно справиться с ее подключением.

Материалы

Стоимость и надежность полотенцесушителей зависит от материалов, идущих на их изготовление. К ним относится:

  1. Обычная сталь. Это самый бюджетный вариант. Недостатки его относительны: это массивность и не слишком привлекательный вид. Однако первый минус превращается в достоинство, так как эти тяжелые конструкции долговечны, второй устраняется покраской.
  2. Нержавеющая сталь. Это несомненный лидер, если иметь в виду соотношение цены и качества. Эти полотенцесушители долговечны, надежны, выглядят эффектно без всякой отделки. Коррозия, перепады температур, давления им тоже нипочем.
  3. Латунь. Медь. Такие модели чаще имеют сложные формы, они стойки к коррозии, но не способны так же непоколебимо переносить перепады давления, как и сталь. Медь отличает высокая скорость сушки полотенец, однако большая цена — обратная сторона этой медали.

Почему полотенцесушитель холодный?

Рассмотрим наиболее распространенные неисправности, возникающие в процессе эксплуатации полотенцесушителей, и подробно остановимся на способах их устранения.

Воздушная пробка

Подобная проблема актуальна как для водяных, так и для электрических моделей. Данное явление обусловлено вытеснением воздуха, что препятствует нормальной циркуляции воды в трубах.

Для восстановления работы прибора необходимо вывернуть специальный вентиль. Он может быть расположен на одном из выходов или размещаться под колпачком. Дождитесь, пока воздух полностью не выйдет наружу, после чего шипение закончится и из трубы тонкой струйкой потечет вода. Завершив работу, плотно закрутите воздушный клапан, вернув его в изначальное положение.

Образование накипи

Еще одной проблемой, из-за которой часто не греет полотенцесушитель, является накипь, скапливающаяся на внутренних стенках. Ее появление обычно обусловлено плохим качеством воды. Устранить данную неисправность поможет прочистка оборудования. Следует учитывать, что если прибор подсоединен к отопительной системе, подобные работы выполняются только во время отключения тепла.

Для удаления образовавшейся накипи залейте внутрь предварительно снятого и разобранного полотенцесушителя раствор с уксусом или лимонной кислотой. Оставьте трубу на 30-40 минут, после чего тщательно прочистите ее специальным сантехническим тросом. При его отсутствии можно воспользоваться обычным ершиком.

Перегоревший ТЭН

Данная неисправность может произойти только с электрическими моделями. Для восстановления нормальной работоспособности прибора необходимо аккуратно разобрать нагревательный элемент и прозвоните мультиметром все провода. Это позволит обнаружить короткое замыкание в электросети.

Что делать, если течет полотенцесушитель?

Протечка может произойти из-за износа герметизирующих элементов, механических повреждений или коррозии. Как правило, вода начинает подтекать в местах соединений. Устранить данную проблему можно путем установки новых фиксаторов, использования специальных сантехнических прокладок или затягивания соединительных и поворотных узлов.

Неправильное подключение

Температура полотенцесушителя непосредственно зависит от места размещения. Не рекомендуется устанавливать подобное оборудование далеко от стояка, так как в этом случае до него может не доходить горячая вода. Оптимальным вариантом является монтаж трубы таким образом, чтобы подача теплоносителя осуществлялась в ее верхнюю часть, а его вывод производился через нижнюю.

Зачастую полотенцесушитель перестает нагреваться при проведении сантехнических работ в соседних квартирах. Если соседи перекроют стояк, рекомендуется вызвать профессионального сантехника. Кроме того, причиной несоответствия температуры заявленным нормам могут стать действия коммунальных служб.

Сущность вопроса

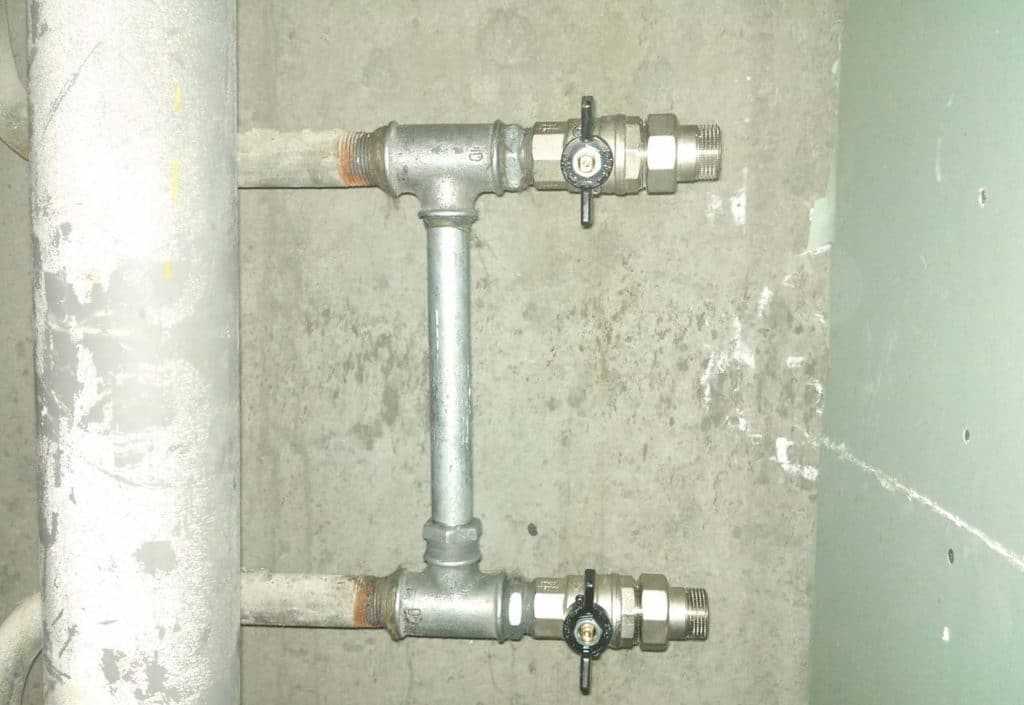

Дополнительно установленный байпас

По своей сути, полотенцесушитель ничем не отличается от отопительной батареи, представляя одну из ее разновидностей. Более того, как правило, он подключается к стояку общей отопительной системы. В свою очередь байпас является перемычкой между входной и выходной трубами до попадания теплоносителя в устройство потребления. В рассматриваемом случае это перемычка перед входом в полотенцесушитель.

Для чего предназначен такой элемент, и нужен ли байпас при монтаже полотенцесушителя в ванной? Основная цель такой перемычки в любой системе – это обеспечение канала для прохождения жидкости, минуя аппарат. В случае полотенцесушителя монтаж байпаса позволяет решать такие задачи, как направление потока теплоносителя в его обход при проведении ремонтных работ и снижение давления в сушителе при необходимости.

Кроме того, через сформированный дополнительный канал всегда можно перераспределить гидравлическую нагрузку, т. е. уменьшить при необходимости давление непосредственно в деталях сушилки. В частности, в отопительной системе (особенно при проведении опрессовки) давление иногда превышает 9-10 атмосфер, что выдерживает не всякая сушилка. Можно отметить и еще одно преимущество: байпас дает возможность поддержания нужной температуры для обеспечения сушки и установки схем автоматического контроля и поддержания сушильного режима.

Резюмируя сказанное, можно сделать определенные выводы. Перемычка для полотенцесушителя не является обязательным элементом, монтаж которого регламентируется стандартами, но с практической точки зрения она необходима для исключения ненужных проблем, а также повышения надежности и функциональности аппарата. Однако следует определиться и с вопросом о том, всегда ли необходима перемычка.

Если подключение полотенцесушителя осуществлено путем последовательной врезки в магистраль, то байпас необходим. Такой вариант на практике наиболее распространен. В то же время, когда собираем параллельную систему, роль перемычки исполняет сам стояк. Теплоноситель в этом случае движется по основной трубе, независимо от наличия дополнительной, параллельной цепи, и полотенцесущитель может отключаться без перекрывания общей магистрали.

Виды подключения

Во‑первых, следует определиться с тем, в какую систему включать устройство:

  • Подключение полотенцесушителя к системе отопления. Традиционный способ и единственный там, где отсутствуют сети горячей воды. Недостаток его в том, что отопительная система работает только в зимнее время года. Достоинство — в трубопроводе отопления циркуляция воды осуществляется принудительно и полотенцесушитель во все время отопительного сезона будет горячим, выполняя функцию дополнительной батареи.
  • Подключение водяного полотенцесушителя к системе горячего водоснабжения. Такие системы также подвержены отключениям, но на более короткий срок. Кроме того, недостаток этого способа в том, что агрегат будет нагреваться только во время расхода горячей воды, остывая ночью, даже при прямом включении в стояк. В малоквартирных же домах либо частных эта проблема стоит еще острее.

Схема установки и подключения полотенцесушителя к стояку горячей воды в ванной выглядит так:

Как уже было отмечено, оптимальным решением многих проблем является применение комбинированных устройств, работающих от электросети при отсутствии горячей воды в системе.

После выбора трубопроводной сети для нашего устройства, следующим встает вопрос о способе его включения в нее:

  • Прямая врезка в стояк. Если ванная комната уже была оборудована полотенцесушителем, то он подключен к отопительной трубе именно таким способом. Заменяя его новым, можно, не мудрствуя лукаво, использовать тот же тип подсоединения. Также можно врезать напрямую новое устройство и в стояк горячей воды.
  • Включение в квартирный трубопровод. Достоинство этого способа в том, что при проведении работ не требуется перекрывать весь стояк, но он больше годится для системы отопления. Указанная выше проблема с трубопроводом горячей воды дополнительно усугубится: прибор будет нагреваться только при мытье посуды, принятии душа или ванны.

С перемычкой-байпасом

Полотенцесушители в старых домах, как уже сказано, являлись непосредственной частью трубы отопления. Такое соединение создает проблемы в случае аварии или ремонта и не дает возможности отключить прибор при ненадобности в нем. Потому самым разумным при монтаже нового устройства будет врезка параллельно ему в стояк перемычки‑байпаса и запорных вентилей, к котором оно и присоединяется. Это полезное дополнение трубопровода следует обязательно предусмотреть на схеме подключения.

Плюсы и минусы запитывания полотенцесушителя от бойлера

Горячая вода в змеевик поступает от системы центрального отопления, но его включают только в отопительный сезон. Возникает необходимость задействования конструкции каким-либо способом в неотапливаемое время, и можно ли запитать полотенцесушитель от водонагревателя.

Технически к линии подачи от бойлера возможно подключить все что угодно: не только полотенцесушитель, но и теплый пол, и подобное. Но возможностей водонагревателя не хватит на полноценный нагрев, результат будет создаваться, скорее, «попутно» и будет минимальным, но все же в случае со змеевиком в небольшом помещении его может хватить.

Минусы:

  • возрастают теплопотери у водонагревателя, так как вода, попадая в полотенцесушитель, охлаждается, снимается достаточно много тепла с ЭВН. Решение: предел нагрева повышают, например, с выставляемого в обычной ситуации +55 до +65° C. Но это добавляет еще один минус: чем выше температура, тем интенсивнее образовывается накипь;
  • повышаются энергозатраты;
  • изначально некоторое количество воды из крана будет холоднее, так как она идет через дополнительную конструкцию;
  • малая эффективность, нагрев позволит сушить вещи, отапливать ванную, но на минимальных температурах;
  • установка не сложная, но трудозатратная: потребуется врезка в трубы с установкой отсекающих кранов, тройников.

По температуре только при открытии кранов надо уточнить. Емкостный водонагреватель работает так: первичный цикл до выставленного предела, затем режим поддержания. Бак как термос, остывает на 1 – 2 градуса в час. То есть, жидкость в полотенчике, поскольку он связан с емкостью, будет сохранять некоторое количество тепла, хотя и небольшое из-за отдаленности и отсутствия протока.

Плюсы:

  • уровень эффективности минимальный, ощутимый летом. Необходимость в электросушителе может отпасть, что позволит немного сэкономить;
  • круглогодичная работа – при включении отопления змеевик легко отсекается и переключается.

Есть две категорично противоположные позиции:

Против За
Бессмысленное решение, так как для полноценной работы требуется постоянная циркуляция горячей жидкости. Все краны точек водозабора – после полотенцесушителя. Где бы ни открывался клапан – горячая вода течет через него, происходит нагрев.
Не успевает прогревать помещение или сушить, так как работает, только когда открыты краны водоразбора. Результативность заметная, так как усиливается следующим:
  • режим поддержания водонагревателя сохраняет определенный уровень тепла в трубе;
  • ванная комната маленькая, закрытая, тепло сохраняется.
Полотенчик будет забирать много тепла от бойлера, а эффекту будет мало. Теплопотери не пропадают, используются – они остаются в помещении. Утраты для ГВС компенсируются небольшим увеличением предела нагрева термостатом.
Ставят, лишь, когда нет иного варианта. Способ реализуется в квартирах, домах, но не заменяет полноценно стандартные решения, дает возможность чаще отключать электрические полотенцесушители, особенно летом.

Если уже есть водонагреватель, то почему бы не использовать его таким способом, тем более, что это не особо будет мешать основной функции.

Классификация полотенцесушителей

На смену неказистым громоздким конструкциям пришли изящные, компактные, легкие, различной расцветки и конфигурации полотенцесушители. Модели данного изделия представлены тремя категориями:

  • Водяные, подключающиеся к водопроводной или отопительной системе. Подключение к водопроводной системе позволяет пользоваться прибором независимо от сезона года. Естественно, приборы, подключенные к системе отопления, ограничены в эксплуатации периодом отопления.
  • Электрические приборы работают от сети с напряжением 220В, оборудованы ТЭНом либо термокабелем. Теплоносителем служит масло или антифриз.
  • Комбинированные модели работают в качестве водяного полотенцесушителя во время отопительного сезона. При отключении теплоснабжения запускается встроенный электрический водонагреватель.

Существенные отличия имеются и во внешнем виде полотенцесушителей.

  • Во-первых, это стандартные модели, изготовленные из трубы с изгибом в форме букв П и М.
  • Во-вторых, модернизированные сушители, имеющие улучшенный дизайн и встроенные полочки.
  • В-третьих, элегантные модели, имеющие более сложную конструкцию и множество отличий от более простых изделий.

На изготовление полотенцесушителей идет сталь, имеющая полимерное покрытие, нержавеющая сталь, латунь. Наиболее практичным является изделие, на которое использована нержавеющая сталь.

Типичные ошибки

Для того чтобы отопительный прибор исправно выполнял свои функции, нужно не допускать типичных ошибок в процессе его подключения.

Как не надо подсоединять сушитель

  1. Не стоит подсоединять изделие, используя детали, которые сужают просвет в трубе (фитинги, краны).
  2. На горизонтальных трассах недопустимы провалы и выпячивания труб.
  3. Нельзя устанавливать отсечные краны, перекрывающие воду в приборе, если он является частью стояка.
  4. Не надо монтировать прибор без предусмотренного байпаса в конструкции системы.

Справка! Байпас — это перемычка, установленная между отводами полотенцесушителя параллельно основной системе. Она обеспечивает свободный ток теплоносителя другим потребителям в случае ремонта или замены сушилки в отдельно взятой квартире.

Схема действия такова:

Горячая вода, дойдя до развилки, разделяется на две части, одна из которых поступает в полотенцесушитель, нагревая его. Другая направляется в байпас и проходит дальше по системе горячего водоснабжения. Охладившись на 1—2 градуса, поток из сушителя смешивается с байпасным и возвращается в основную магистраль.

Важно! Недопустимо устанавливать запорную арматуру на байпас!

Типичные ошибки при подключении:

Использование металлопластиковой трубы для отвода.

Если коммуникации расположены неудобно, появляется желание вмонтировать трубу из металлопластика, которая имеет свойство изгибаться в нужном направлении.

Это неоправданно, так как петли оказывают избыточное сопротивление потоку воды, в них скапливается воздух. Снижают циркуляцию и фитинги, которые имеют малый просвет.

Сушитель для полотенец смещён вниз относительно нижнего отвода.

Жидкость в нижней части прибора не «продавливается» более лёгкой, горячей, поэтому застаивается и остывает. Принцип «гравитационного насоса» перестаёт действовать.

Подвод воды в виде п-образной петли вверху или внизу.

Ошибка встречается, когда нужно спрятать подводящие трубы под потолком либо под полом. Может работать какое-то время при достаточном напоре в системе. Завоздушенность в верхней части подвода — проблема, с которой можно столкнуться в процессе эксплуатации. Прекращение тока воды в нижней части неизбежно со временем.

Комбинация двух предыдущих нерабочих вариантов.

Попытка убрать трубы под стяжкой пола и за потолком одновременно предполагает устройство двух петель: в верхней части конструкции, при подводе жидкости и в нижней, в месте отвода. Многочисленные колена и изгибы чреваты засорениями, особенно в нижней части системы. Вверху движению потока жидкости мешают образующиеся воздушные камеры.

Как выглядит правильная разводка:

  1. Соблюдён уклон подводящих труб. Перепад от 30 мм на метр является вариантом нормы.
  2. Верхний отвод стояка расположен выше верхней точки сушителя, нижний — ниже.
  3. Диаметр труб для монтажа не менее ¾ для стали, 25 мм для полипропилена. Шаровые краны, которые используются для сохранения максимальной циркуляции — не менее ¾.
  4. Подводящие трубы закрыты теплоизоляцией.

Виды подключения радиатора при двухтрубной системе отопления

Есть следующие виды подключения.

С попутным движением тепла

Она также имеет название «петля Тихельмана».

Такая схема предусматривает двухтрубный контур отопления, где циркуляция теплоносителя в обратке сонаправлена с его же движением в подающем трубопроводе.

Труба подачи, к которой присоединяются все радиаторы, проходит по периметру помещения или здания. Окончанием этого трубопровода принято считать крайнюю батарею в ветке.

Плюс: подходит для отопления помещений достаточно большой площади, а длины подающего и обратного трубопроводов до каждого радиаторы равны.

Минус: сложный монтаж и ощутимый расход финансов и материалов.

Тупиковая схема

Она считается самым распространённым видом подключения. Её основным отличием от вышеуказанной схемы является то, что направление циркуляции теплоносителя по трубопроводам подачи и обратки противоположно.

Нагретая жидкость перемещается по подающей трубе от котла к батарее. После прохождения по радиатору и передачи ему тепла жидкость через обратку возвращается в котёл.

Чаще всего для обогрева частного дома в состав такой схемы включают циркуляционный насос. Это позволяет применять трубы малого диаметра и прокладывать достаточно протяжённую магистраль.

Тупиковая схема бывает 2 видов: горизонтальной и вертикальной.

При первом варианте подающий и обратный трубопроводы располагаются горизонтально, а во втором случае — вертикально. Последняя тупиковая схема актуальна для отопления двухэтажного дома.

Фото 1. Схематично показаны варианты тупикового подключения двухтрубной системы отопления и петля «Тихельмана».

Самотечная

В этой схеме предусмотрена конструкция, где для циркуляции горячего теплоносителя выводятся два отдельных контура. По одному движется нагретая жидкость, а по второму — уже охлаждённая.

Способы установки полотенцесушителя

Если необходимо выполнить врезку сантехнического агрегата в систему центрального отопления либо горячего водоснабжения, то для избежания потерь тепла потребуется учесть все нюансы. Например, расстояние от монтируемого полотенцесушителя до стояка не должно быть больше 2 м. Подключение агрегата выполняется с использованием переходников, если диаметры труб и полотенцесушителя не совпадают. Выполнять врезку полотенцесушителя в стояк можно по-разному в зависимости от способа подключения, который может быть следующим:

  1. Верхним — при поступлении сверху воды, когда отвод располагается снизу.
  2. Нижним — ввод теплоносителя на одной стороне, а вывод — на другой.
  3. Диагональным — подвод расположен сверху, отвод предусмотрен с противоположной стороны снизу.
  4. Центральным — отвод и подвод на нижней части сантехнического прибора находятся в центре.

Эти способы подключения полотенцесушителя своими руками применяются для ГВС и центрального отопления. Производить установку каких-либо запорных устройств на сантехнический прибор запрещено стандартом, если полотенцесушитель представляет собой элемент стояка. Для временного отключения прибора от системы используется байпас, т.е. специальная перемычка, которая соединяет отводы от стояка, идущие к полотенцесушителю. Подключение шаровых кранов осуществляется после монтажа перемычки. Стояк должен сам выполнять функции байпаса при подключении к нему патрубков.

Схемы подключения радиаторов к контуру отопления

Существует несколько схем, как подключить радиаторы отопления в частном доме. При однотрубной системе, используемой в многоэтажных домах, каждый радиатор вставляется в единую трубу, по которой движется теплоноситель и отводится обратно. Вода проходит последовательно через все батареи, постепенно остывает.

При двухтрубной системе каждый из радиаторов опирается на две трубы – для подачи и возвращения в обратный контур. Стояки являются коллекторами, к ним параллельно подключены радиаторы. При этом зависимость температуры нагрева от места расположения батареи сведена к минимуму.

Диагональное подключение

Под диагональным подключением радиаторов отопления понимается два варианта:

  1. При двухстороннем подключении с подачей сверху происходит более эффективная отдача тепла. Вода не встречает на своем пути сопротивления, проходит через верхний коллектор, вертикальные каналы, прогревает радиатор равномерно по всей площади.
  2. При двухстороннем подключении с подачей снизу потери эффективности составляют до 20%. Теплоноситель не способен свободно проникать в дальние участки нижнего подающего коллектора, поэтому за счет разницы плотностей он выбирает близкие к входу вертикальные каналы. При прогретом верхе внизу часто образуется застой.

Вторая схема применяется очень редко, первая является более удачной.

Одностороннее с верхней и нижней подачей

Такой монтаж батарей отопления организовывается по принципу верхней и нижней подачи:

  • При первом теплоноситель передается к верхней точке стояка, последовательно проходит все радиаторы на этажах. Поток идет сверху вниз.
  • Для упрощения системы и экономии материалов используется схема с нижней подачей. При этом на восходящей трубе устанавливаются радиаторы, поток идет снизу вверх. При таком положении разница температур более ощутимая.

Двухстороннее с верхней и нижней подачей

Подключение радиаторов отопления в двухтрубной схеме очень популярно в автономных системах отопления частных домов. Оно позволяет скрыть трубы под полом, сделать их максимально незаметными. Но при таком подходе теплоотдача теряется, эффективность снижается на 10-15%.

При нижней подаче тепло отдается лучше, распространение воды по вертикальным каналам идет за счет разницы в плотности. При верхней подаче есть риск меньшего прогрева верхней части батареи.
