Установка светодиодной ленты на потолок своими руками

Виды подсветки

Существует несколько видов подсветки, которые могут быть оборудованы в помещении.

Таблица. Виды подсветки для потолка.

Вид	Описание
Контурная рассеянная	Дает нежный красивый рассеянный свет. Потолок как бы подсвечен снизу по периметру, контуру. В этом случае светодиодная лента располагается на специальной полочке (на нижнем уровне в подготовленной выемке), а свет от нее падает на потолочную поверхность. Образуется сплошная светящаяся полоска.
Направленная	Светодиоды в этом случае будут установлены на откосе, который находится между двумя потолочными уровнями, светя как бы вдоль потолочной поверхности.
Точечная	Это покрытие потолка с эффектом «звездное небо». Светодиодные лампочки устанавливается в отделочный материал. Один из самых трудных видов организации потолочной подсветки, так как здесь понадобятся большие временные затраты.
Фигурная	Светодиоды устанавливаются в маленькие плафоны, которые будут вмонтированы в готовый потолок. Лампочки устанавливаются по нескольку штук, одна, например, светит вниз, несколько других создают «лучики» на поверхности потолка.

Подсветка дюралайт

Также подсветка подразделяется на:

целевую;
общего назначения;
дизайнерскую.

Монтаж контурной и направленной подсветки

Первый тип – это монтаж подсветки с целью разграничения определенных зон в помещении. Проще говоря, в этом случае подсветка используется для зонирования комнаты. Например, в кухне больше может быть освещена рабочая зона – дополнительный свет тут не помешает.

Подсветка коридора

Подсветка общего назначения – это обычное освещение. Правда, чаще всего она реализуется не за счет светодиодов, а с помощью точечных светильников. Хотя есть вариант, когда и светодиодная лента может превратиться в полноценный светильник – это светящийся потолок.

Светящийся потолок может быть установлен в помещении любого назначения. Для изготовления требуется светодиодная лента, натяжное полупрозрачное полотно. Лента крепится на черновой потолок и скрывается под натяжным материалом. В результате при включении света мы получим над головой полностью светящийся потолок.

Светящийся натяжной потолок

Обычно светящийся натяжной потолок комбинируют с гипсокартонной окантовкой. По периметру комнаты делают небольшой карниз из этого материала, а уже между его бортами помещают подсветку с полотном.

И, наконец, дизайнерский вариант подсветки потолка. Такое освещение не даст большого количества света, зато сделает помещение уютным и завершенным. К такому освещению как раз можно отнести и подсветку по периметру комнаты, и создание светящихся узоров на потолке.

Узоры создаются по такому же принципу, как и светящийся потолок. Только светодиодная лента размещается в форме нужного рисунка, а не по всему черновому потолку. При нажатии выключателя свет будет проникать через полупрозрачное натяжное полотно и создаст на потолочной поверхности ту же фигуру, что сделана из светодиодов.

Эффект живописи светом

Кстати, подсветка потолка не обязательно должна быть белой. Она может быть и одноцветной декоративной, и разноцветной RGB, то есть переливаться красным, зеленым, синим и другими оттенками. Цветная подсветка, если она подходит по цвету лампочек к стилю интерьера и общему виду комнаты, будет очень хорошо смотреться по периметру комнаты как при включенном основном свете, так и в темноте.

Краткая суть статьи

Светодиодные потолочные лампы широко применяются в современном интерьере. Если вы хотите сделать эффектную декоративную подсветку потолка, то светодиодные ленты здесь незаменимы.
Это очень красивый и экономичный вариант организации освещения, который может служить, как декором, так и основным источником света.
Есть диода самых разных цветовых оттенков, потому подсветку можно подобрать под любой интерьер.
Установка светодиодных полос предельно проста – нужно отклеить защитное покрытие на ленте и прижать ее к нужной поверхности. Также вам понадобится блок питания и диммер – для регулировки интенсивности света.

Монтаж подсветки

Выбор подсветки

У подвесных потолков из гипсокартона есть разные варианты крепления, в зависимости от типа подсветки. Она бывает открытой – когда светильники устанавливаются в отверстия или подвешиваются — или закрытой – светильники устанавливаются в специальную нишу. Обычные лампы накаливания для подвесного потолка из гипсокартона не подходят из-за высокого уровня пожароопасности. Для открытой подсветки — встроенных в потолок светильников или люстр — обычно выбирают люминесцентные лампы. При монтаже гипсокартона нужно сразу будет сделать отверстие для ламп, а для люстры оставить крепления в зазорах между листами. Следует также учитывать, что вес светильников должен быть не больше10 кг, иначе гипсокартон не выдержит нагрузки.

Для закрытой подсветки чаще всего выбирают светодиодные лампы. У них долгий срок службы, широкая палитра цветов, низкое энергопотребление. Такие ленты могут быть с влагозащитным эффектом, дистанционным управлением, благодаря чему очень удобны при эксплуатации. Как правило, светодиодные ленты продаются в бабинах по 5 метров. С обратной стороны ленты есть клейкая основа, с помощью которой она крепится к потолку, поэтому их легко установить своими руками.

Монтаж каркаса

Для монтажа потолка с гипсокартона с подсветкой ленту необходимо разрезать в специально обозначенных для этого местах, затем соединить специальными коннекторами или спаять до нужной длины. Если длина подсветки более 15 метров, необходимо делать параллельное соединение, иначе проводка сгорит. Подключить ленту к сети нужно через блок питания.

Карниз для светодиодной ленты при монтаже потолков из гипсокартона с подсветкой крепится следующим образом: по линии разметки на стене монтируется стартовый профиль. Такой же стартовый профиль крепится к первому уровню подвесного потолка на расстоянии в 100-150 мм от стены. В верхний профиль вставляются отрезки основного профиля длиной в 150 мм. Их нижний край должен находиться точно напротив базовой линии на стене. В планку, установленную на стене, нужно завести отрезки основных профилей длиной в 300 мм. Затем соединить их с вертикальными подвесами так, чтобы получилась небольшая полочка длиной около 150 мм.

Вся конструкция обшивается гипсокартоном, в последнюю очередь гипсокартон крепится к торцевой части короба – бортику, за которым будет «спрятана» подсветка.

Перед тем как закрепить гипсокартонные листы, поверх каркаса необходимо провести проводку для будущей подсветки. Кабель необходимо прокладывать в специальных кабель-каналах, а не просто поверх профилей. Если в помещении повышенная влажность, то проводку необходимо делать исключительно внутри потолка, используя кабели с двойной изоляцией или прокладывая кабель в гофрированной трубе.

Светодиодная подсветка создает эффект неяркого свечения и может использоваться в качестве ночного светильника. Для освещения же рабочей зоны все равно требуются точечные светильники либо люстры. Светильники, люстры и светодиодную подсветку можно комбинировать в различных вариациях, и таким образом, подвесной потолок из гипсокартона с подсветкой поможет создать неповторимый интерьер.

Процесс монтажа

Итак, после выбора подходящей ленты, покупки блока питания, контрол ле ра и, по желанию, пульта дистанционного управления, можно приступить непосредственно к созданию потолка из гипсокартона. Прежде всего, необходимо сделать прочный металлический каркас для основного полотна потолка, а затем каркас для ниши, куда будет прятаться подсветка. Для этого необходимы: металлические профили, шурупы и шуруповёрт, перфоратор, дюбели, пила и ножницы по металлу, специальная самоклеящаяся лента для швов, лазерный или гидроуровень (не стоит надеяться, что наши потолки идеально ровные и абсолютно одинаковые по уровню) ну и непосредственно сам гипсокартон. Также багеты и карнизы, для облагораживания переходов между уровнями, или если нужно скрыть подсветку.

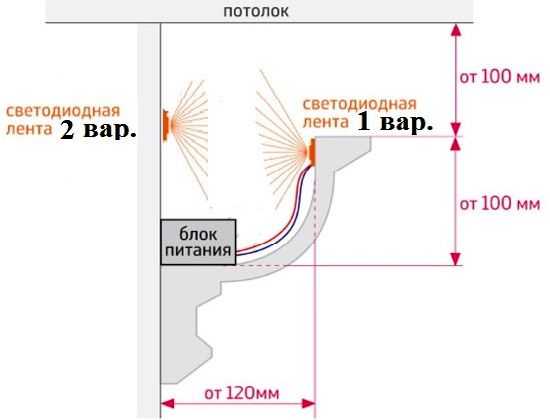

Первым делом, нужно отступить от потолка достаточное расстояние (десять сантиметров будет оптимально) и провести линию по периметру всей комнаты. Собственно, чтобы это сделать и понадобится очень точный уровень, так как вряд ли есть смысл рассчитывать, что потолки изначально идеально ровные. По прочерченной черте нужно закрепить направляющий UD -профиль к стене. Затем вставляйте основной CD -профиль в UD -направляющий, дополнительно прикрепляя его к потолку используя подвесы. Профиль нужно крепить с промежутками в 35-40 сантиметров, так как нам необходима жесткая конструкция. Для придания дополнительной жесткости, с помощью соединителей-крабов производится монтаж перемычек между основных профилей. Это необходимо сделать, так как гипсокартон тяжелый и достаточно хрупкий материал, крепить его нужно во многих точках.

После создания жесткого каркаса, останется только крепить гипсокартон, используя шуруповёрт и шурупы, после чего базовый уровень нашего потолка готов и можно приступать к созданию ниши, куда будет монтироваться светодиодная подсветка.

Первым делом, необходимо начертить разметку для второго уровня потолка, определив требуемую высоту второго уровня, а на потолок нанести рисунок будущего второго уровня. Если второй уровень будет так же, по всему периметру – соответственно, разметку необходимо сделать по всему периметру комнаты, а если, допустим, только по одной стене или двум – соответственно, по нужным стенам. После этого закрепляем направляющий UD -профиль на стене по внутренней очерченной границе. Такой же профиль закрепляем на потолке по контуру вашего рисунка (если линии не прямые, то такой потолок будет сделать сложнее, но технология останется той же).

Затем нарезаем CD -профиль, используя имеющийся инструмент для резки металла на отрезки длиной, на которую будет опускаться второй уровень.

Крепим эти отрезки к потолочному направляющему UD -профилю саморезами типа «блоха», с промежутком 5-6 см, а к ним, в свою очередь, крепим такой же направляющий UD -профиль и так же крепим его на саморезы типа «блоха». Чтобы скрепить профили между собой было возможно, нужно вырезать «языки» на одной из сторон CD -профилей, для этого отрезав боковые части. Направляющие UD -профили должны крепиться полыми сторонами друг к другу, ведь туда будут вставляться CD -профили по всей длине каркаса для большей жесткости всей конструкции – гипсокартон материал далеко не легкий.

После сбора каркаса, необходимо завести в него всю необходимую проводку и можно приступать к обшиванию и косметической отделке получившегося уровня. Когда с этим будет закончено, нужно произвести монтаж светодиодной ленты и осуществить подключение к блоку питания и контро л л е ру. Не забывайте, что они должны находится в легкодоступной нише, тогда, если они выйдут из строя, вам не придётся уродовать потолок, разбирая его.

После монтажа ленты, необходимо приклеить багеты или карнизы, которые скроют ленту от глаз, а так же будут служить декоративным украшением второго уровня потолка.

Если вы сразу решили сделать второй уровень с потайной нишей, карнизы могут не понадобиться, так как лента будет спрятана в глубине ниши и рассеиваться свет будет от неё же. Зато карнизы будут полезны, если вы делали просто одноуровневый потолок из гипоскартона – наклейте светодиодную ленту на стену в алюминиевые профиля, останется только крепить карнизы – получится очень аскетичный и красивый источник света, который украсит любой интерьер. Так же в продаже есть специальные карнизы для скрытого освещения – лента крепится прямо на них.

Установка своими руками

Поскольку наибольшим спросом пользуются ленты на клейкой основе, рассмотрим этот способ создания светодиодного освещения.

Для работы понадобится:

светодиодная лента, приобретенная с небольшим запасом для подстраховки;
ножницы для отрезания необходимой длины изделия;
термоусадочнаяя трубка или изолента;
паяльник с припоем и канифолью либо LED-коннекторы;
провода для соединения лент.

Инструмент для монтажа светодиодной ленты своими руками

Дополнительно могут понадобиться потолочные плинтусы и нивелир для разметки потолка. Оптимальным вариантом считается наклеиваемый на стену потолочный плинтус. С помощью нивелира потребуется выполнить разметку стен для получения горизонтальных линий, по которым будет приклеена деталь.

Установка ленты, полностью готовой к монтажу

Шаг 1. Замерить высоты в разных углах комнаты и найти меньшее значение, от которого будет идти разметка.Шаг 2. С помощью нивелира отметить горизонтальные линии для установки плинтуса. В самой низкой точке он должен находиться на расстоянии 5 см от потолка. Так свет будет свободно проникать на верхнюю площадь помещения.

Линия лазерного уровня для крепления багета

Шаг 3. При наличии необходимой проводки выполнить установку плинтуса на клей, известный как «жидкие гвозди».

Пошаговый процесс монтажа светодиодной ленты на потолок

Шаг 4. Обезжирить поверхность, на которую будет устанавливаться светодиодная лента. Также необходимо избавиться от осыпающихся покрытий. Для увеличения надежности крепления место монтажа проклеить крепким двухсторонним скотчем.Шаг 5. Отделить липкий слой с диодной ленты и приклеить ее параллельно потолку или под углом к нему для создания нужного освещения.

Лента свободно клеится к поверхностям. Для начала поверхность нужно очистить от пыли, потом снять с основания ленты защитную пленку и приклеить по линии оформления.

Подключение к блоку питания с помощью проводов

Наиболее простым способом является использование LED-коннектора. В этом случае контактный конец ленты прикладывается к контактам коннектора, после чего закрывается крышка. Но такой вариант более более дорогой и менее надежный, как пайка.

Схема светодиодного освещения в квартире

Схема параллельного подключения двух RGB-лент

Этапы подключения питания с помощью пайки.

Шаг 1. Залудить контактные площадки на ленте, покрыть их припоем.

Пайка соединения ленты с кабелем

Шаг 2. Освободить от изоляции примерно 8 мм проводов, залудить их, снабдить припоем и обрезать до длины 3 мм.Шаг 3. Наложить провода на площадки и с помощью жала паяльника и припоя провести пайку.

Пайка светодиодной ленты

Припой на разных площадках не должен соединяться во избежание короткого замыкания на проводах.

Провода припаяны к ленте

Шаг 4. Несмотря на малое напряжение, место пайки лучше изолировать с помощью термоусадочная трубки или обычной изоленты.

Термоусадочная трубка

Изоляция контактов светодиодной ленты

Для того чтобы нагреть термоусадочную трубку, можно воспользоваться обычной зажигалкой, профессионалы же для этого используют промышленный фен (тепловой пистолет)

Нагрев термоусадочной трубки феном

Нарезка и скрепление ленты

Для нарезания ленты следует использовать специальную разметку, нанесенную на поверхность изделия. Стандартный шаг, через который повторяются контактные площадки, составляет 3 диода. Обычно место для разреза обозначается линией или пиктограммой в виде ножниц.

Обрезка светодиодной ленты

Соединение ленты проводится одним из трех способов:

LED-коннектором;
пайкой с проводами;
пайкой без проводов.

Вне зависимости от выбранного метода необходимо следовать правилу — не соединять ленту в длину, превышающую 5 метров. Данная величина позволяет всем диодам равномерно гореть, не теряя яркости, которая пострадает при выходе за 5 м.

Отрезки ленты, соединенные коннектором

Этапы соединения отрезков ленты коннектором (часть 1)

Этапы соединения отрезков ленты коннектором (часть 2)

Первый способ, как упоминалось, прост, но дорог, поэтому обратим внимание на пайку. Пайка с проводами

Пайка с проводами.

Шаг 1. Залудить очищенные концы провода. Покрыть припоем.Шаг 2. Покрыть припоем контактные площадки на конце ленты.

Процесс пайки

Шаг 3. Провести пайку концов провода и конца ленты так, чтобы припой с разных площадок не соединялся.

Подключение пайкой фото

Шаг 4. Повторить с концом другой ленты.

Данный способ удобен, когда требуется монтаж ленты под углом. Гнуть саму ленту под прямым углом для крепления запрещено. Использование спайки концов с помощью медного провода подходящего диаметра решает указанную проблему.

Еще один вариант — использование углового коннектора

Комплектующие для натяжного потолка

Главное, на что нужно обращать внимание, обустраивая натяжной потолок с подсветкой по периметру, это багеты. Они бывают стеновыми или потолочными, такие крепежные профили дополнены защелкой, куда вставляется полотно, защелками ткань или пленка закрепляются после натяжения

Изготавливаются профили из:

Алюминия. Применяются для монтажа тканевых полотен, как более прочных и неподверженных прорезыванию. Высокая плотность тканого полотна гарантирует упрочненное крепление в скользких багетах.
Пластика. Этот тип профилей показан для ПВХ-пленки. Тонкий материал лучше удерживается в шероховатых пластиковых элементах, нет опасности прорыва материала.

Кроме профилей пригодится декоративная гибкая лента. Элемент нужен для устранения технологической щели между натяжным полотном и стеной. Выбор на вкус покупателя: ламели одного цвета, контрастного оттенка, иногда с профилем в комплекте продаются заглушки декоративные, подогнанные под размер элементов.

Термокольца или термоквадраты пригодятся при необходимости последующего монтажа осветительных приборов, например, для центральной люстры. Расходники подбираются по диаметру основания светильника, приклеиваются к покрытию в зоне монтажа прибора – это защитит пленку или ткань от перегревания.

В процессе монтажа внутреннее пространство термокольца прорезается, выводятся провода питания, прибор подключается к освещению. Кроме защиты от перегрева, термокольца предупреждают расползание пленки и ткани, к тому же через эти отверстия легко выпустить воду при заливе сверху.

Описание и монтаж

Светодиодная лента

Наиболее часто для вспомогательной подсветки используется светодиодная лента, но такие приборы не одинаковы, поэтому вам обязательно нужно понимать, в чём же их различие. Для этого ниже приведена таблица, характеризующая ленты по количеству диодов на 1м и их мощность:

Типы светодиодов	Количество диодов на одном метре	Мощность 1м/Вт
SMD 3028	60	4,8
SMD 3028	120	7,2
SMD 5050	30	7,2
SMD 5050	60	14

Яркость ленты определяется плотностью диодов или их количеством на один метр осветительной полосы. Также ленты могут отличаться по цвету, то есть, возможен, как белый цвет, так и красный, жёлтый, зелёный и синий. Также есть многоцветные RGB ленты с возможностью смены цвета.
У светодиодных лент существует степень защищённости от влаги. У тех приборов, которые имеют такую защиту, стоят символы IP, иногда к ним добавлены цифры.

Что необходимо для монтажа дюралайта

Комплектующие для дюралайта

Для полноценной установки ленты эта самая диодная подсветка должна быть точно отрезана по требуемой длине. На месте отреза обязательно присутствует метка, иногда даже в виде маленьких ножниц, и если вы отрезали верно, то увидите контакты каждого канала.

Коннекторы для дюралайта

Для соединения светодиодной ленты можно использовать коннекторы, но вот беда – не всегда удаётся это сделать, так как качество всех составляющих оставляет желать лучшего

В таком случае, их можно просто спаять, но при этом очень важно, чтобы провода, которыми производится спаивание, были одинакового сопротивления с каналами ленты и в этом случае можно просто использовать провода от непригодных коннекторов

Блок питания для светодиодной ленты

Для подбора блока питания необходимо знать его напряжение и мощность, чтобы они соответствовали длине ленты, к которой вы его подключите. Например, при мощности 12V, один метр светодиодной ленты на 120 диодов имеет 7,2Вт, то на 10м вам понадобится 10×7,2=72Вт. Но лучше всего учесть коэффициент запаса, а он составляет 1,25, следовательно, 72×1,25=90Вт – это будет требуемая мощность блока питания.
Ещё одним определяющим фактором при выборе блока питания на потолки будет являться микроклимат помещения. Так, если в комнате имеется переизбыток влаги (кухня, ванная), то вам понадобится блок для влажных помещений.

Контроллер для светодиодной ленты

Если вы приобрели многоцветную ленту, то для управления цветами вам понадобится контроллер, к тому же, можно регулировать и яркость света, но это только в том случае, если вы добавите диммер. На белую светодиодную ленту (дюралайт) контроллер вам не нужен. В комплекте с контроллером поставляется пульт управления цветами и режимами (дюралайт может быть не только цветным, но бегущим).
Для дюралайта до 12м подключение проводится последовательно, а свыше этого – параллельно, но, всё-таки, это лучше уточнить при покупке ленты, так как могут быть изменения, внесенные заводом0-изготовителем.

Монтаж дюралайта

Схема подключения светодиодной ленты

В цепи после понижающего трансформатора или блока питания подключается контроллер, при этом обращайте внимание на последовательность подключения, так как у этих приборов есть вход и выход (разъём на питание и выходной разъём на подачу питания к дюралайту).
Ленту к контроллеру подключаете по цвету проводов. Так чёрный провод фиксируется в клемме 12V, а остальные провода соответствуют начальным буквам определения цвета

R (red) – красный, J (green) – зелёный и B (blue) – синий.
При подключении трансформатора к контроллеру соблюдайте полярность. Когда диодная подсветка полностью в сборе – можете подключить блок питания к сети и проверить работоспособность вашей схемы.

Для монтажа на диодной ленте предусмотрена липкая сторона, типа двухстороннего скотча. Вы просто снимаете защитную плёнку и приклеиваете дюралайт к потолку (см. Монтаж светодиодной подсветки потолка, оптимальное решение). При этом поверхность, на которую наклеивается лента, должна быть заранее обработана грунтовкой, чтобы обеспечить возможность адгезии. Если вы клеите ленту на гипсокартон, то грунтовать поверхность не обязательно, достаточно лишь протереть его от пыли, которая скапливается там при ремонте помещения.
