Фото: как повесить и подключить люстру к потолку без крюка?

Анализ поверхности, составление плана работ

Для начала — хорошенько оглядитесь. Какой способ монтажа люстры

подходит для вас более всего? Напомним, что сделать это можно через:

анкерный крюк;
монтажную накладную планку;
поджимной подвес.

анкерным крюком

всегда проще всего. Но только если он уже установлен, как это зачастую и бывает в старых многоквартирных домах. В таком случае на нем можно спокойно закрепить тяжелую и массивную люстру.

Если же крюк отсутствует, то сперва осмотрите плиту, где планируется его фиксация. Для пустотелых бетонных оснований идеальный вариант — поджимной подвес

. И хотя он обеспечивает не такое надежное крепление, как тот же анкерный крюк, с достаточно габаритной люстрой весом не более 7 кг справится без особых проблем.

Монтажная планка

, которая еще часто среди мастеров именуется накладной — третий вариант того, как правильно повесить люстру на базовый потолок. Она может использоваться чаще всего тогда, когда использование двух рассмотренных выше вариантов не представляется возможным. В большинстве современных люстр в комплект поставки входит все необходимое для того, чтобы осуществить фиксацию осветительного прибора именно таким способом. Так почему бы этим благополучно не воспользоваться?

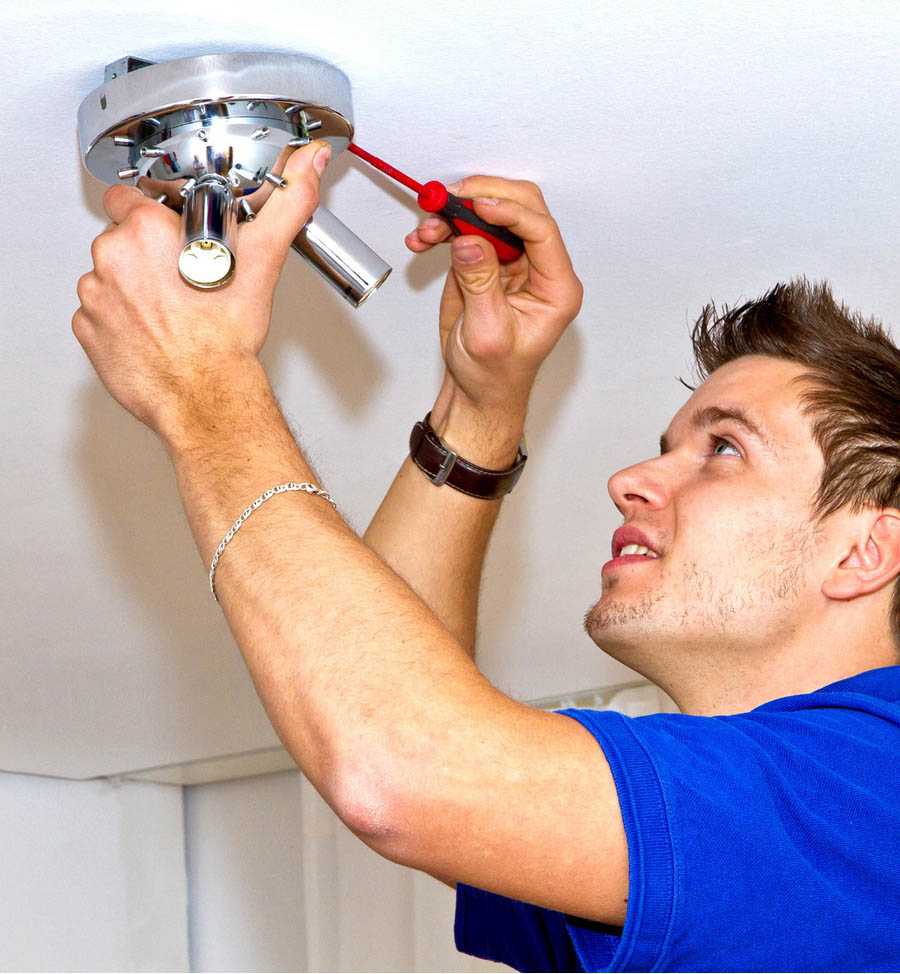

Монтаж и подключение люстры

Главное условие, которое требует неукоснительного исполнения — соблюдать технику электробезопасности

Для этого обратите внимание на следующие рекомендации:

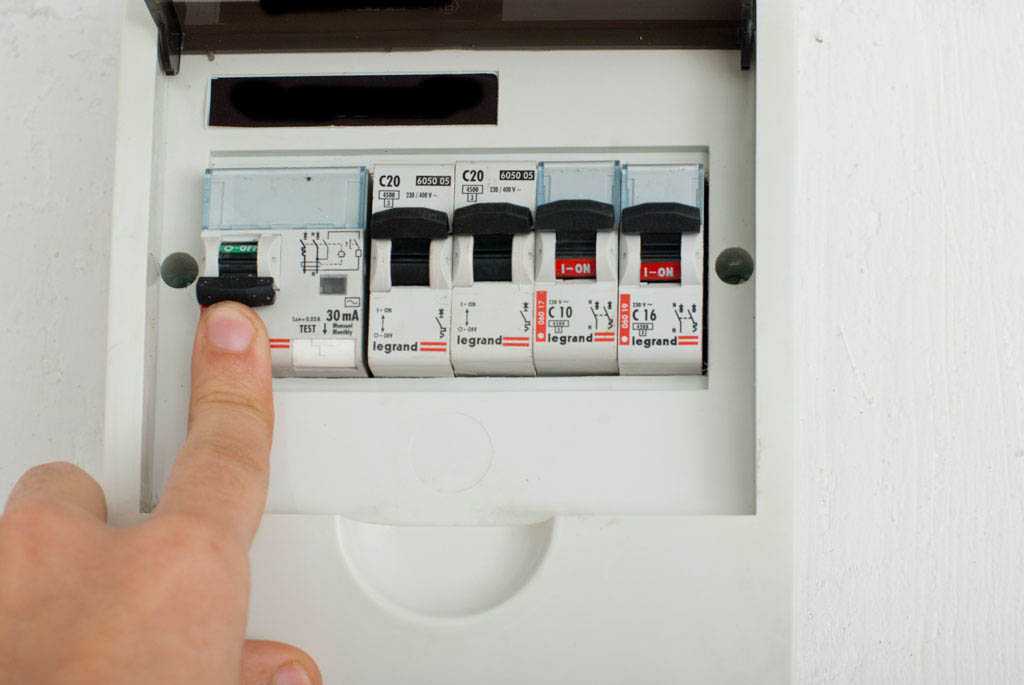

отключите подачу электричества на распределительном щитке;
проверьте расположение проводки обычным тестером;
выполните герметизацию ввода проводки: для этого можно использовать монтажную пену с активным сопротивлением
огню либо негорючую минеральную вату;
не допускайте соединения медных и алюминиевых проводов методом скрутки.

Если вы имеете дело с металлическим крюком, то надежно защититься от короткого замыкания поможет его изоляция. Для этого используется обычная изоляционная лента или же резиновый чехол. И то, и другое легко можно отыскать в любом строительном магазине.

Нужно также принимать во внимание некоторые особенности электрики старых домов — в них отсутствует заземление. Для того, чтобы корректно повесить люстру в таких условиях, сперва нужно определить фазу на одном из проводов силового кабеля и соединить ее с концом осветительного устройства, а второй — к тому, что остался на силовом кабеле

Если светильник так и не заработал, то тот самый второй провод является заземлением. В таком случае его нужно отсоединить и закрепить с другим свободным концом силового кабеля.

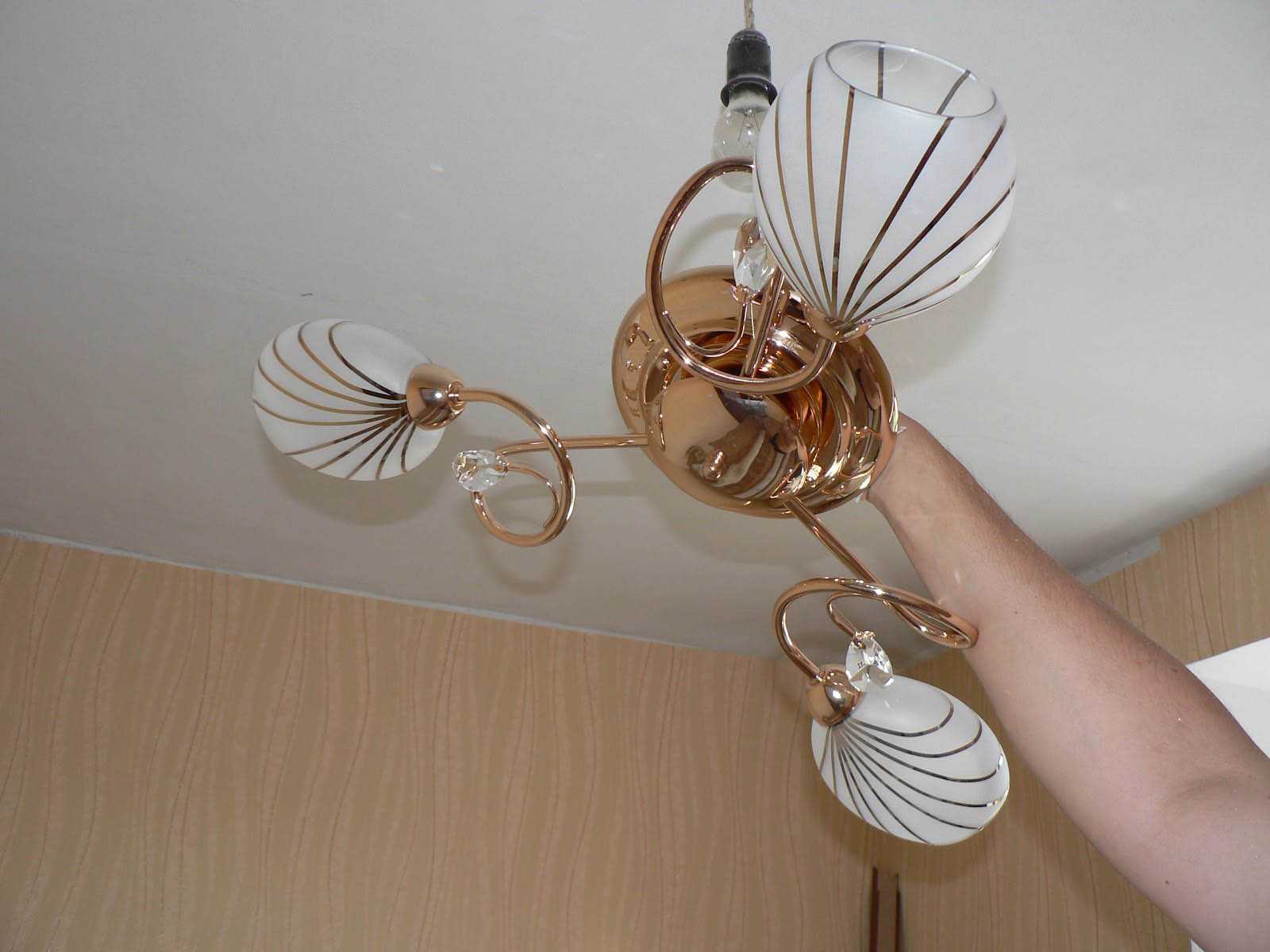

Алгоритм непосредственной установки люстры на бетонный потолок:

снимите с нее все декоративные элементы во избежание повреждения и возможного падения при фиксации на потолке;
на предварительно заземленный крюк петлю на конце выходного штока люстры;

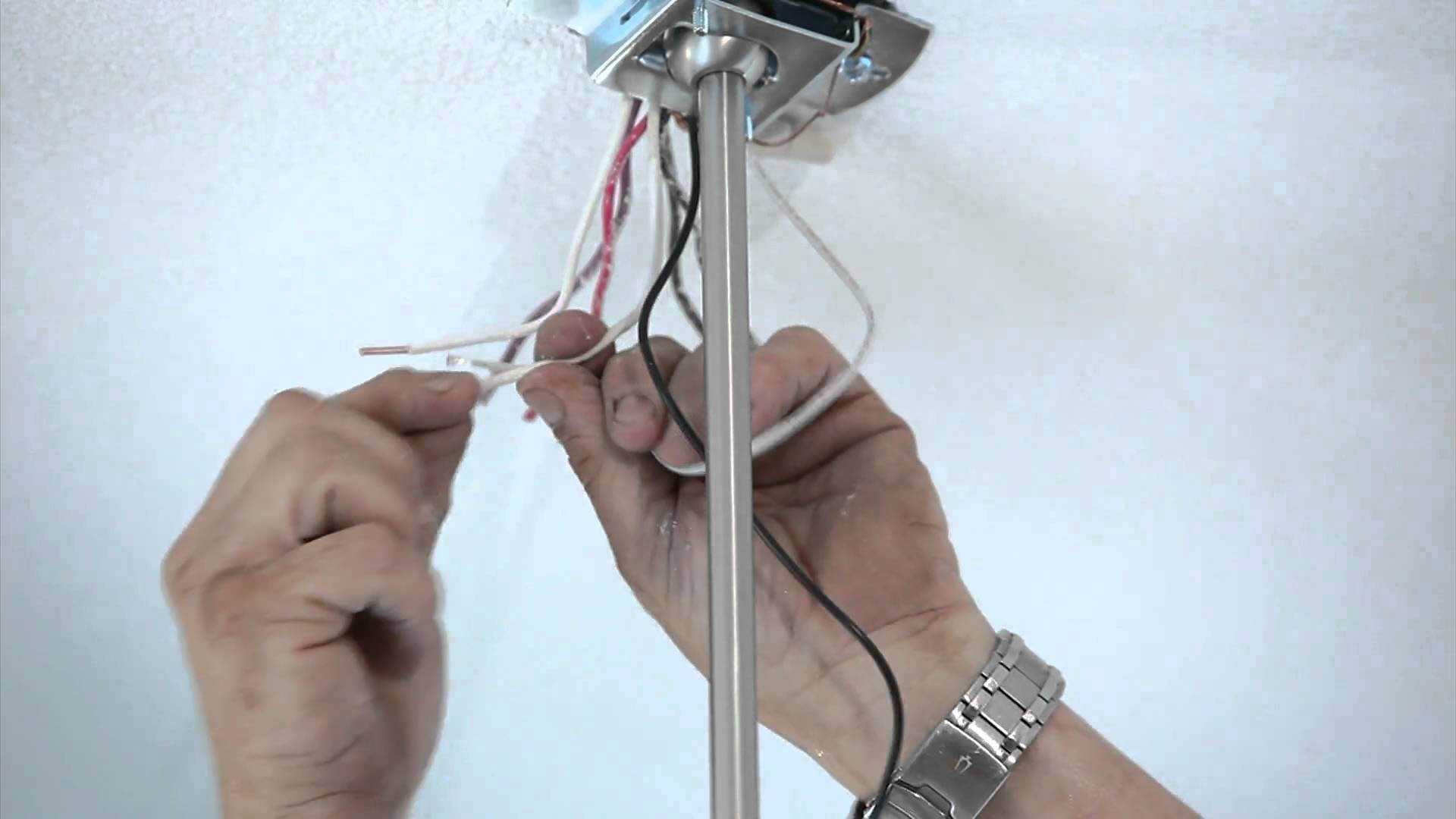

подключите монтажные концы люстры к силовому кабелю;
если выбранный вами способ крепления — накладная монтажная планка, то уже после предыдущего пункта наложите колпак пластину таким образом, чтобы попасть на нужные отверстия, и воспользуйтесь гайками для надежного закрепления;
зафиксируйте декоративный колпак таким образом, чтобы он полностью закрывал монтажное отверстие в потолке;
проверьте правильность работы осветительного прибора.

Все этапы монтажа люстры на бетонный потолок в одном видео

Влияние веса и конструкции гардин на правильную установку

Вес и конструкция штор влияют на монтаж устройства, поэтому их нужно учитывать при выборе карнизов и шторок.

Карниз для тяжелых портьер должен иметь надежную конструкцию

Профессионалы советуют:

Если стенка сделана из непрочного материала, то занавески подбираются из простого, легкого текстиля.
Опорные детали устройства эффективно зафиксируют дюбеля с сечением 8 миллиметров и шурупы.
Если система более двух метров, она усиливается вспомогательными кронштейнами, размещая их с учетом одинаковой нагрузки на устройство.
Правильная установка карнизной системы должна выдержать тяжелые шторки.
Для креплений на гипсокартонной стене рекомендуется использовать дюбель бабочку, которая в отверстии «расправляет крылья» и надежно фиксируется. Пластиковый дюбель-бабочка для закрепления легких карнизов на стене из гипсокартона

Подключение к электросети

Поиск фазы

При разомкнутых контактах выключателя на проводах не должно быть напряжения.

Это значит, что при касании к проводам отвёрткой-индикатором, она не должна светиться. В этом случае более точный результат даст отвертка, работающая без батареек. После включения питания, индикатор должен показать присутствие напряжения на двух проводах. Оставшийся один и есть «земля», который должен соединяться с общим пучком люстры. Если в вашем случае не так, то это значит, что выключатель отключает не фазу, а землю. Если у вас будут подключены лампы накаливания, или LED светильники, то можно так и оставить, для экономок такое подключение не подходит, так как они могут моргать (об этом писалось выше).

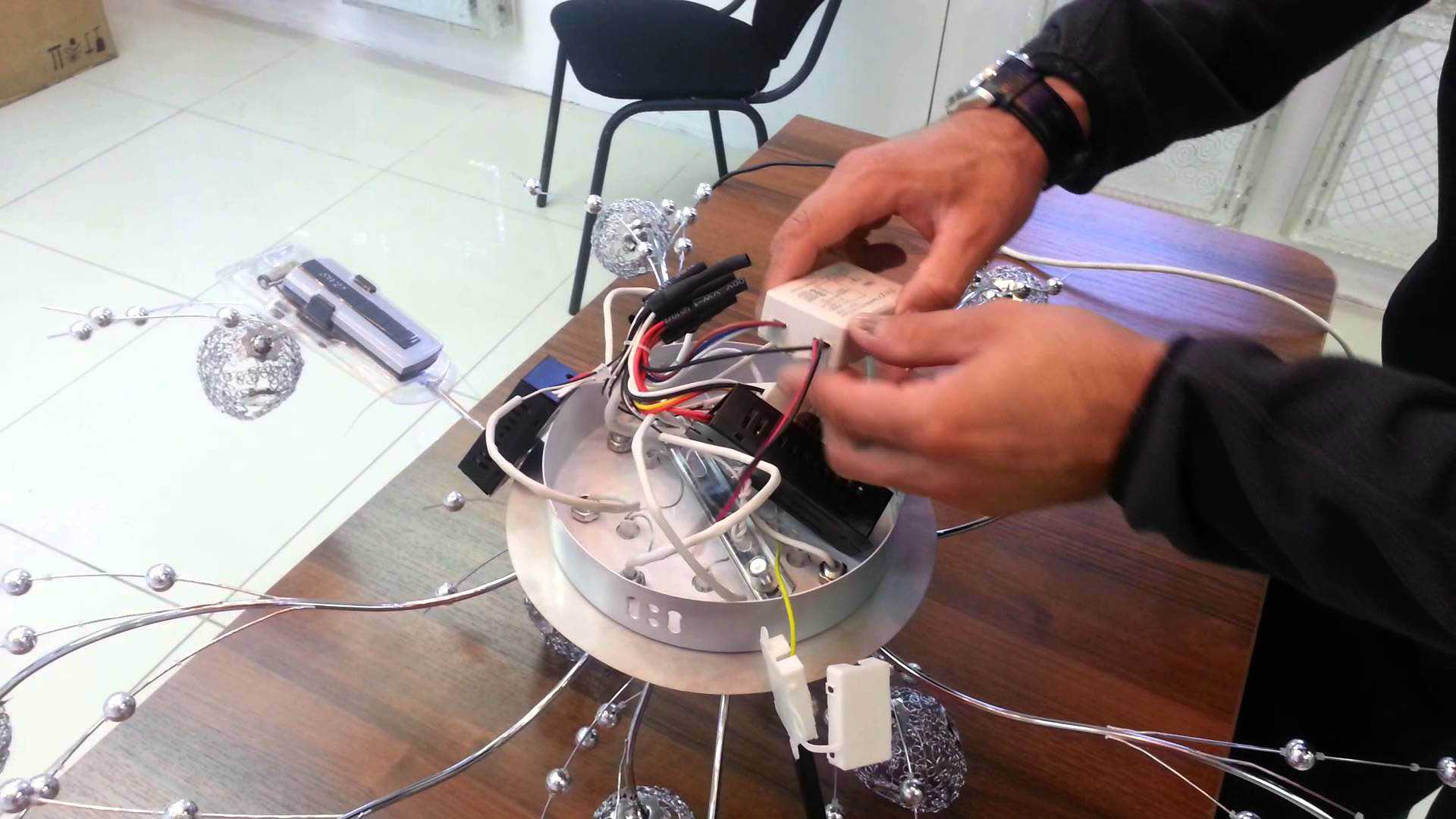

Подключение люстры с блоком питания

Блок питания

Часто люди пытаются увеличить яркость свечения, за счет замены штатных ламп более мощными, в результате чего люстра перестаёт функционировать.

Чтобы трансформатор не вышел из строя, следите за суммарным потреблением ламп — оно должно быть ниже выходной мощности этого прибора.

Если ваша люстра с галогенными лампочками, то чаще всего они рассчитаны на питание 12 V. В таком случае подключение питания осуществляется через понижающий трансформатор, на котором всегда написано напряжение на выходах. Там, где указано напряжение 220V – подключаем к сети, а контакты с обозначением 12V – к лампочкам.

Все провода должны быть тщательно заизолированы.

Основа для крепежа люстры

Между бетонным или деревянным потолком и натяжным ПВХ материалом есть расстояние. Оно может быть разным, в зависимости от особенностей помещения. Если изначально потолки имеют дефект, но с помощью натяжной конструкции его легко исправить. Получается, что для закрепления люстры пустое пространство нужно чем-то заполнить, создать жесткую основу.

В продаже можно найти готовые основы для светильников с металлическими крепежами

Если расстояние большое, толстым бруском не обойтись, придется делать каркас. Место перфорации пленки при этом необходимо усилить прокладкой, она дополнительно защитит ПВХ от температурного воздействия светильника. Такие прокладки выполнены в форме колец, внутреннего и внешнего. Они скрываются за декоративным обрамлением проводки и совершенно не заметны.

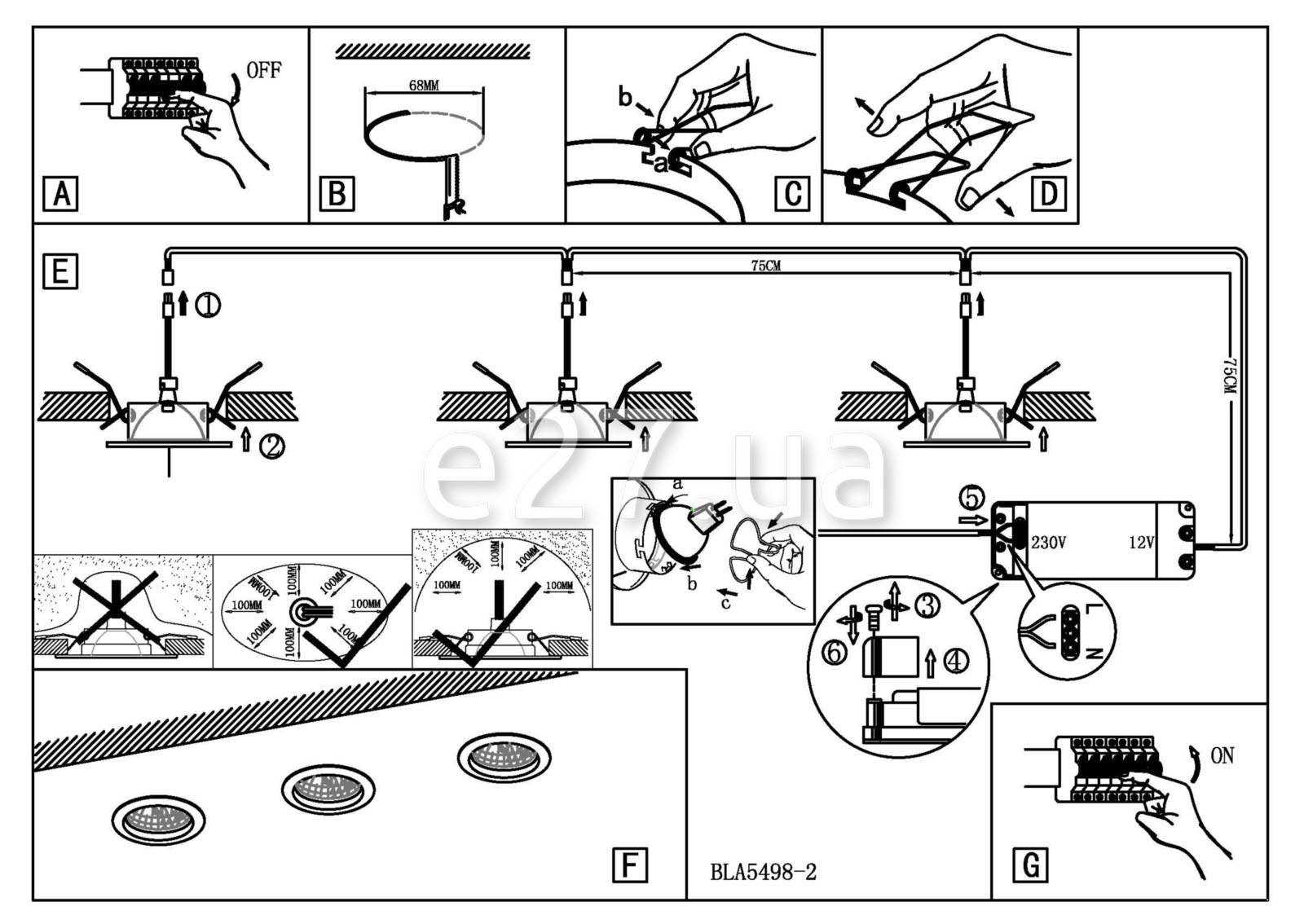

Схема установки люстры

Процесс прозвонки приборов освещения

Если у выведенных на клемму проводов один цвет или маркировка не отвечает стандарту, прежде как повесить светильник на потолок, их нужно прозвонить, используя мультиметр, для чего прибор настраивают на соответствующий режим.

Перед тем, как приступить к процессу, из люстры выкручивают лампочки, а дальше поступают следующим образом:

Когда светильник содержит металлические токопроводящие элементы, а проводов от трех и более, один из них может оказаться заземляющим. Чтобы это выяснить, один щуп мультиметра помещают на токопроводящую часть корпуса, а другим прикасаются к оголенному концу каждого провода или к контактам соединительной колодки. О том, что обнаружен заземляющий провод, говорит появившийся звук.
Для определения нулевого провода один из щупов помещают на боковой контакт любого из патронов осветительного прибора. К неотмеченным проводкам прикасаются до момента появления звука и наносят отметку на нулевой провод, остальные будут фазными.
В многорожковых люстрах с двумя ступенями освещения ко всем фазным проводам подключают патроны — один или несколько. Если необходимо их соотнести с клавишей на выключателе, делают так: щуп крепят к фазному проводу и последовательно прикасаются к центральным контактам, имеющимся на донышке патронов. Подключенные к данному проводу патроны обнаруживают согласно звуковому сигналу. Аналогично поступают и со вторым фазным проводом.

Когда в проводке светильника присутствует один фазный провод и несколько ступеней освещения, к нему следует подключать все патроны. В данном случае фазные провода, идущие от люстры, объединяют скруткой или перемычкой на колодке. Когда завершена подготовка электропроводки и прибора освещения, начинают осуществлять его крепление на потолке.

Чем и как прикрепить к гипсокартонному листу

Крепление потолочной люстры к ГКЛ проводят с применением анкеров или цанговых шпилек, которые применяют для самых тяжелых изделий. Такой крепеж нужно фиксировать на базовом потолке. Резьбовой крюк и пружинный дюбель применяется для более легких моделей.

Необходимые материалы и инструменты

Чтобы монтировать люстру на ГКЛ, нужно подготовить перфоратор, отвертки, гаечные ключи, молоток. Кроме того, понадобятся плоскогубцы, изолента, клеммные колодки, нож, стремянка, выбранный крепеж.

Инструкция по установке светильника на потолок из гипсокартона

Если вы купили тяжелую осветительную конструкцию, то крепите ее на анкерный подвес:

Просверлите отверстие (30 – 60 мм) в ГКЛ.
Сделайте отверстие в базовом основании под крючок с учетом его диаметра.
Немного послабьте гайку, выдвиньте шпильку, вставьте крепеж.
Закрутите гайку.

При необходимости такое крепление можно удлинить с помощью металлической штанги.

По такому же принципу проводят монтаж светильника с применением резьбового крюка и пружинного дюбеля.

Легкий светильник (до 3 кг) крепится на гипсокартон, усиленный каркасом из профиля:

Каркас из профиля разгружает гипсокартонный потолок.

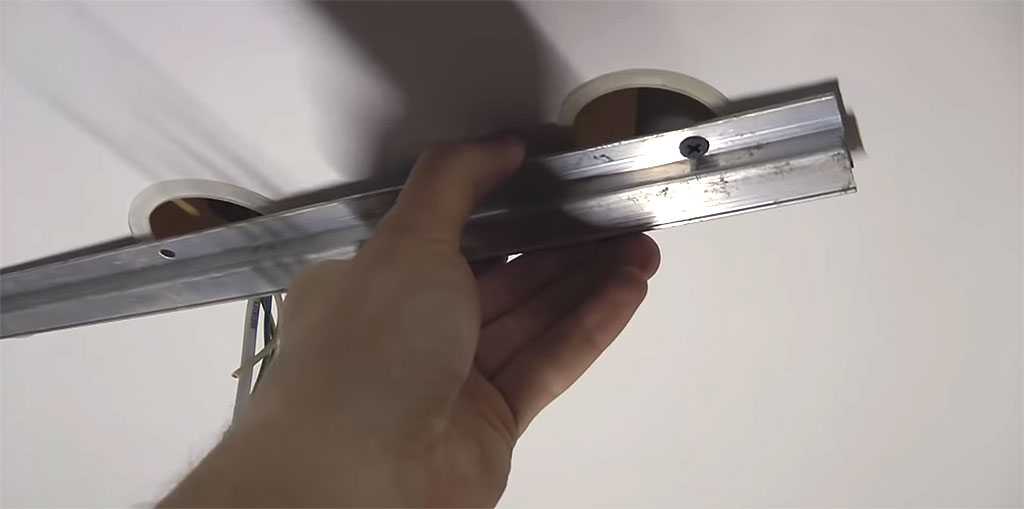

Монтаж накладной планки

Установка какой-либо вспомогательной опорной поверхности наиболее универсальный метод. Накладная планка для подвеса обычно поставляется в комплекте с люстрой, но при необходимости ее можно изготовить самому или подобрать подходящую скобу из ассортимента ближайшего хозяйственного магазина. Смысл такого способа монтажа заключается в рассредоточении точек крепления к потолку.

Крестообразная планка

В стандартной комплектации накладная планка может быть выполнена как крестовина или одинарная узкая металлическая пластина. Крепление к поверхности потолка осуществляется за счет четырех или двух дюбель-гвоздей. Непосредственно люстра фиксируется при помощи декоративных накидных гаек, накручивающихся на резьбовые шпильки, приваренные к пластине.

Если по каким-либо причинам стандартное крепление не подходит для выполнения монтажа можно воспользоваться подходящими по размеру перфорированными крепежными скобами или изготовить самостоятельно подходящую по габаритам металлическую пластину и выполнить на ней все необходимые отверстия. Вместо приварки резьбовых шпилек с успехом можно применить соединение винт-гайка. Далее последовательность монтажа светильника полностью совпадает с заводским вариантом.

Крепление люстры на планку

Для крепежа, в натяжной потолок устанавливают деревянную пластину. Для этого понадобится 2 рейки длиной 30 см и толщиной 1-1,2 см. Высоту бруска следует подбирать так, чтобы его нижняя часть находилась на одном уровне с плоскостью потолочного полотна.

Рассмотрим процесс крепления поэтапно:.

При помощи анкеров, дюбелей или самонарезающих шурупов, прочно фиксируют бруски к основе потолка. В случае, если крепление осуществляется на большом расстоянии от места монтажа полотна, используют стальные подвесы.
После натягивания полотна посредством лазерного уровня, на потолке проектируют метку, которая служит ориентиром в выполнении последующих действий.
В отмеченном месте приклеивают пластиковое термоизолирующее кольцо.
После того, как клей высохнет, по внутренней стороне кольца вырезают отверстие, сквозь которое наружу выводят электропроводку.
На планке удаляют все заусенцы и шлифуют острые углы наждачным полотном.
Далее самонарезающими шурупами крепят пластину в пределах отверстия, ограниченного пластиковым кольцом. Саморезы должны быть таких размеров, чтобы без труда выдерживали массу люстры.
Выполняют подключение соединительного кабеля.
На монтажную пластину устанавливают основание светильника, состыковывая шпильки планки с отверстиями пластины, подсоединяют люстру, и плотно привинчивают декоративные гайки к потолку.

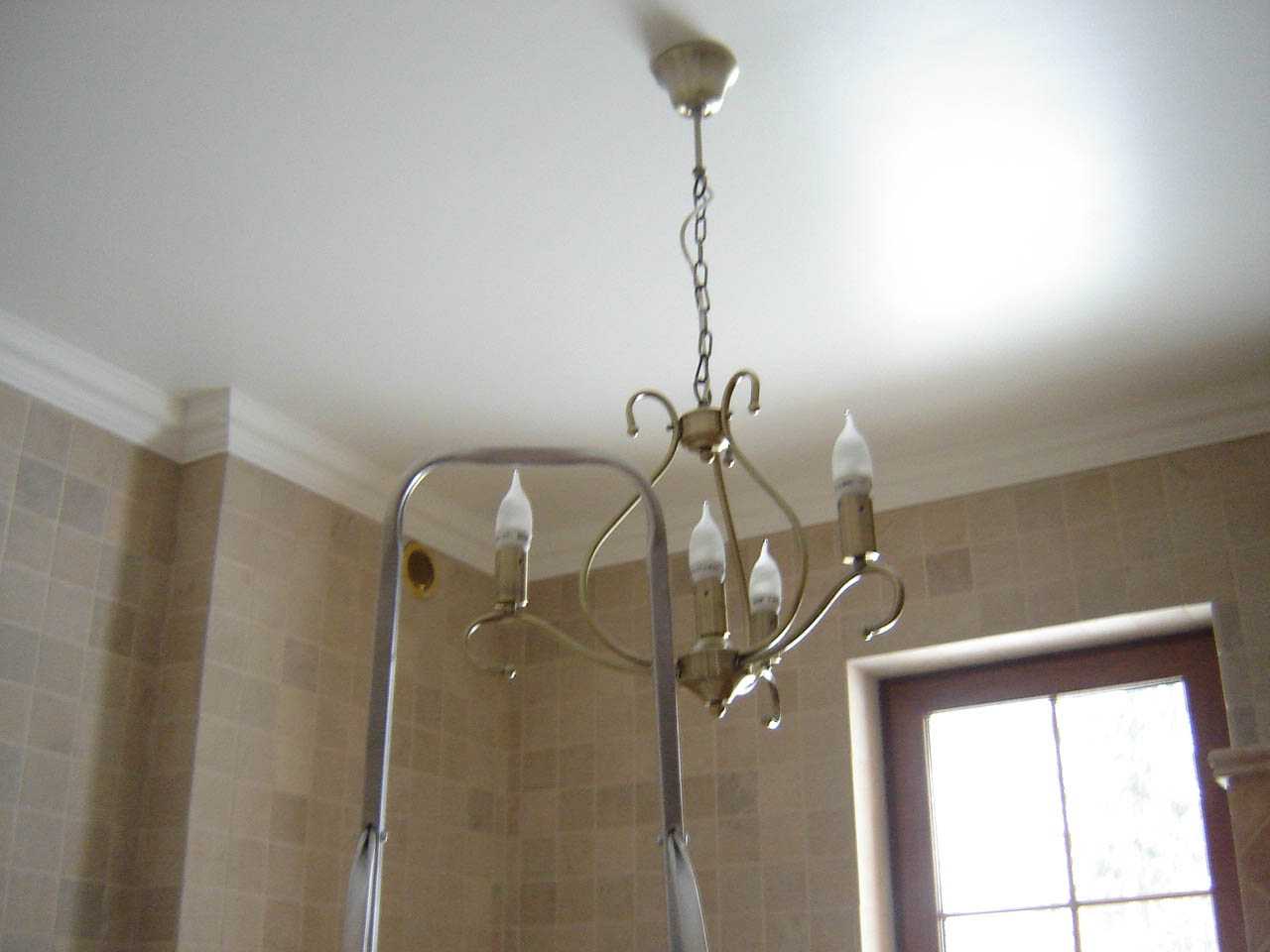

Как вешать на крюк: пошаговая инструкция

Рассмотрим, как повесить люстру с помощью крюка на бетонный потолок, соблюдая последовательность монтажных этапов – выбор и установка крюка в соответствии с типом потолочной поверхности, установка самого светильника и подсоединение проводки.

Установка крепления, если его нет

В некоторых квартирах нет потолочного крюка, и это не представляет особой проблемы – его можно купить в строительном магазине. При этом на выбор покупателю предлагают несколько вариантов:

Крюк с резьбой (под дюбель).
Крюк-анкер (анкерный болт).
Крюк с расширительными элементами (для крепления на подвесной потолок).

Полезные советы

Перед началом работ по закреплению светильника все легко повреждаемые и бьющиеся декоративные элементы нужно демонтировать, оставив один каркас.
Габариты монтажного крюка должны позволять декоративному колпаку полностью скрывать его после установки люстры, что нужно продумать заранее – до его покупки.
При подвешивании тяжелой люстры необходима помощь напарника, а в качестве ее крепления использовать анкеры-болты.
Диаметр отверстия в потолке под установку анкеров и дюбелей должны быть сопоставимы, так чтобы крепежные элементы можно было установить как можно более полотно.
Если по завершении монтажа люстра не включается, значит, были перепутаны провода. Изменить ситуацию может переподключение – нужно поменять два провода местами.

Схема подключения

В первую очередь нужно отключить электричество при помощи автоматического выключателя, расположенного в электрощитке на лестничной площадке. Отсутствие напряжения проверяется индикаторной отверткой.

На потолке должно быть три провода: один «нуль», два других – «фаза». С проводов снимается изоляция, длина оголенного кончика должна быть примерно 3-4 см. Разведите проводки в разные стороны во избежание замыкания.

Затем нужно снова включить электричество, чтобы определить, какие из проводов фазные. Для этого нужно дотронуться до каждого из проводов индикаторной отверткой. Если провод – «фаза», то индикатор загорится, если индикатор не горит, значит, это – «нуль». «Нуль» желательно пометить изолентой. Если в наличии есть вольтметр, то лучше воспользоваться им, потому что работать под напряжением все-таки опасно.

В современных домах провода имеют цветную маркировку: синий провод – «нуль», коричневый – «фаза», может быть еще желтый – это заземление. К люстре должна прилагаться инструкция с рекомендациями по его установке. Если в ней указано, что конструкция светильника предполагает заземление, нужно обязательно это учесть.

Фазные провода выводятся на выключатель, «нуль» идет в монтажную коробку.

Если выключатель одноклавишный, сначала нужно соединить проводки в самой люстре. Синие от каждой лампочки соединяются с другими синими, коричневые с коричневыми.«Нулевой» провод с потолка соединяется с «нулевым» от люстры. Также соединяются друг с другом фазные провода с потолка и люстры.

Если цветной маркировки нет, то можно произвольно соединить по одному проводу от каждой лампочки и аналогично соединить вместе оставшиеся провода. Одно соединение вывести на «нулевой» провод на потолке, другое на фазу.

Следует знать, что нельзя скручивать между собой медные и алюминиевые провода. Электронная пара из двух этих металлов вызывает разрушение контакта. Для соединения таких проводов используется специальная колодка.

Подключение люстры к двойному выключателю

При двухклавишном выключателе нужно сделать так, чтобы при включении одной клавиши загоралась только часть ламп, при включении второй – остальные, а при включении обеих клавиш – все лампы вместе. Если плафонов только два, подключение люстры на 3 провода осуществляется аналогично: «нуль» соединяется с «нулем», обе фазы между собой.

Фазы проводов люстры, если у них нет маркировки, определяются так: провода попарно втыкаются в розетку, до третьего провода при этом дотрагиваться не надо. Нужно найти такое положение проводов, когда один из них постоянно находится в розетке, а при подключении то одного, то другого из двух оставшихся загорается то одна, то другая лампа. Тогда тот провод, который всегда в розетке, будет «нулевым», два других – фазными.

Если лампочек несколько, нужно поделить их на две группы: какие будут включаться от первой клавиши выключателя и какие от второй. Затем взять по одному одинаковому проводу от каждой лампочки (фаза или «нуль») и соединить их вместе.

Оставшиеся провода разделить на две части в зависимости от обозначенных групп и также соединить вместе – получится две скрутки. Скрутка, содержащая проводки от всех лампочек, подсоединяется к «нулевому» проводу. Две другие скрутки раздельно подсоединяются к двум фазным проводам.

Для надежности соединения проводов от люстры и проводов, выходящих с потолка лучше применять клемники не на винтах, а на зажимах. Они подходят как для алюминиевых проводов, так и для медных.

Это интересно: Обзор светодиодной лампы FERON LB-70

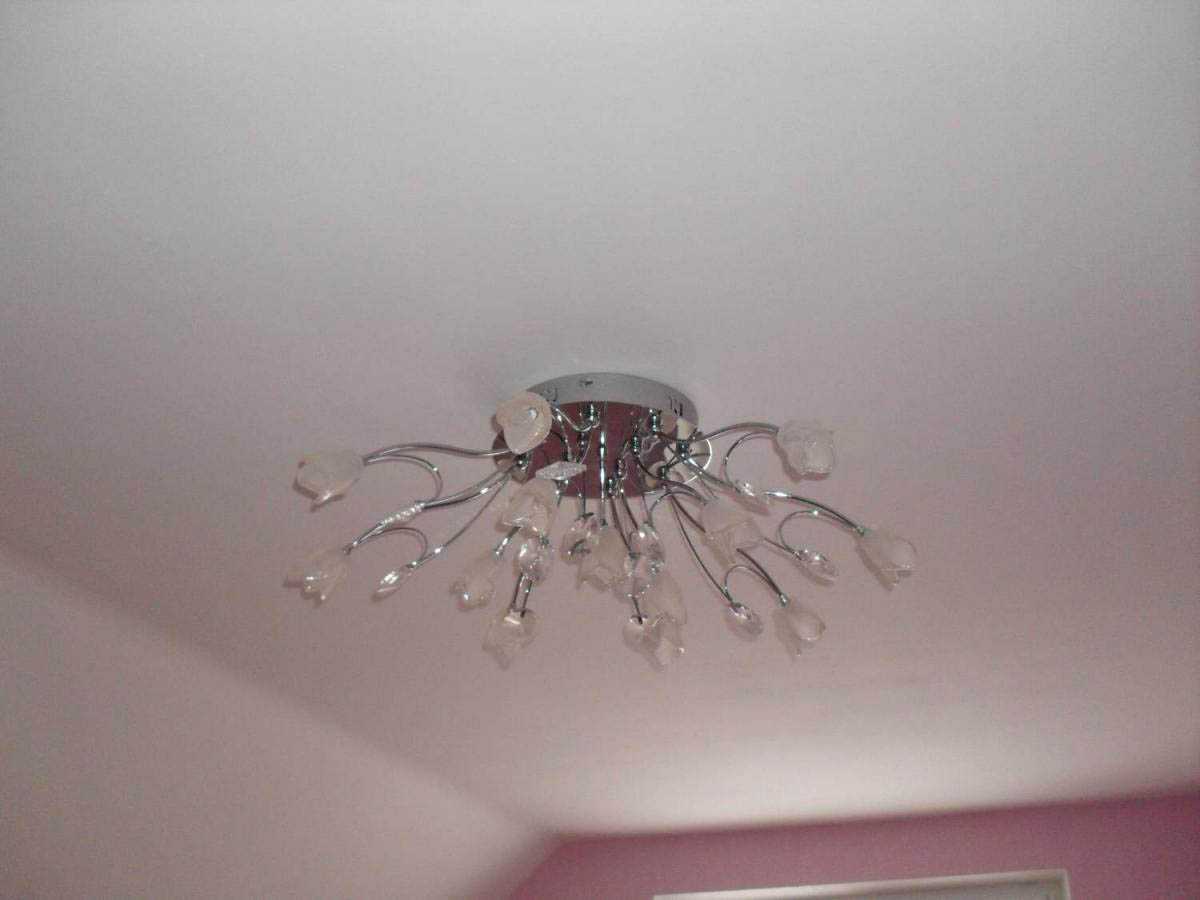

Как повесить люстру, если потолок уже натянут

С крюком проблем не возникнет, его можно установить через отверстие в полотне, декоративный плафон все равно закроет дыру. Но чтобы повесить люстру на планку, потребуется крепить закладную, а для этого нужно снимать и снова натягивать потолок. Выполнять демонтаж с последующей установкой дорого и неудобно, поэтому рассмотрим другой способ.

Планку приставляют к потолку и отмечают, где находятся точки крепления. Вокруг них и в центре наклеивают термокольца. Плёнку внутри вырезают и через кольца сверлят отверстия в перекрытии. Чтобы закрепить люстру на натяжном потолке без закладной, подбирают саморезы или нагеля достаточной длины.

Чтобы планка после установки не шаталась, берут пластиковую трубу (меньшего диаметра, чем кольца). Её вставляют в отверстие, упирая в потолок, отмеряют нужную длину и отрезают. Расстояние до перекрытия в разных точках будет отличаться, поэтому куски лучше подписать. Планку фиксируют через трубки, вставленные в отверстия. Основание будет опираться в перекрытие через трубы, поэтому станет более устойчивым. Затем осветительный прибор прикручивают к планке. Предварительно выполняется подключение к сети.

Таким образом возможно крепление люстры к натяжному потолку после его установки. В этом случае прибор устанавливают без закладной. Но у такого способа есть свои нюансы и сложности. Лучше продумать освещение до монтажа натяжного потолка.

Схемы подключения к 220 В

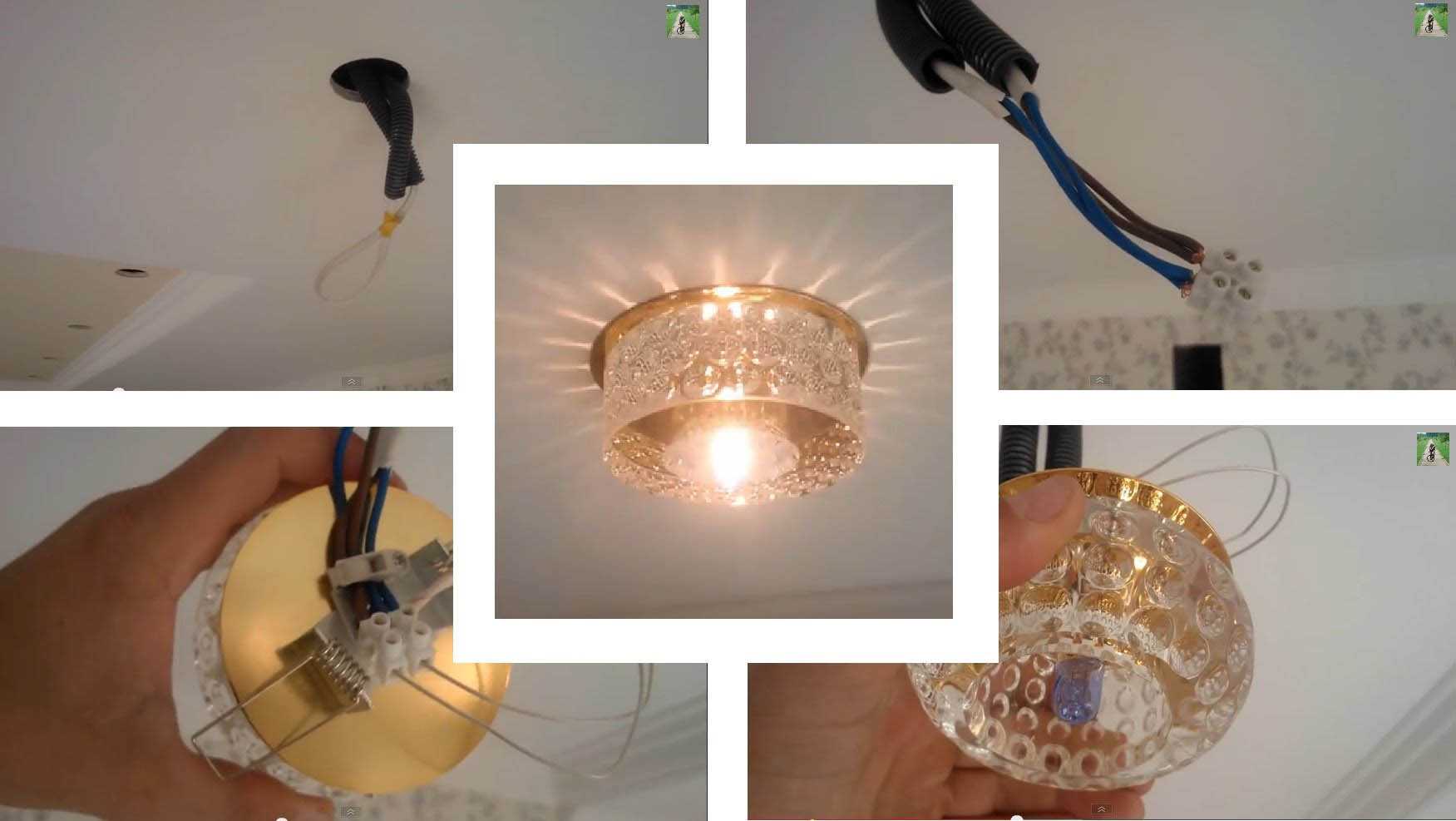

Одни точечные светильники работают от сети 12 В. В данном случае требуются специальные понижающие трансформаторы (драйверы). В последнее время появилось огромное количество спотов, работающих от промышленной сети 220 В. В определенной степени первые считаются безопаснее, но монтаж и подключение вторых значительно проще.

Последовательное подключение

Простейшая в реализации схема, требующая минимального количества материалов. Споты подключаются последовательно друг за другом, но желательно, чтобы их количество не превышало пяти-шести штук. Из-за последовательного подключения могут возникнуть перебои со свечением, а если выйдет из строя один светильник, разорвется цепь и перестанут работать остальные. Чтобы восстановить работоспособность цепи, придется ее разобрать и проверить по отдельности каждый спот.

Для реализации нужно подключить фазу от одного светильника к другому, а к последнему подсоединить нулевой провод. Предварительно фаза подается на выключатель, что гарантирует его функциональность.

Если хотите подключить тройную проводку, заземляющий провод нужно подать на каждый светильник, найдя соответствующие клеммы. Заземление может быть организовано через ближайшую розетку, выключатель.

Схемы параллельного подключения

Подход намного сложнее предыдущего. Наблюдается зависимость: чем больше подключаемых спотов, тем выше стоимость организации освещения и временные затраты. С другой стороны, при подключении каждого светильника отдельно они будут светить с одинаковой, заявленной по паспорту, интенсивностью. Поэтому, несмотря на трудности, текущий метод считается самым востребованным и распространенным.

Параллельное подключение реализуется двумя вариантами:

Лучевой способ — каждый светильник имеет отдельную пару проводов.
Шлейфное соединение — два провода подключаются к светильникам попеременно, а дальше подаются уже с выхода.

Лучевое

Подход самый сложный, поскольку для отдельного светильника требуется собственный кабель. Преимущество — высокая надежность. При выходе из строя перестанет гореть только испорченный спот. Для реализации метода возьмите кабель, подключенный к распределительной коробке, и протяните до середины помещения. Закрепите при помощи различных элементов, отсюда тяните отдельные отрезки на каждый встраиваемый светильник.

Обратите внимание на безопасность, поскольку от одного места расходится несколько проводов. Если выбран одножильный кабель и выполняется подключение небольшого числа спотов, разводка проводов выполняется методом скрутки с обжатием пассатижами и дополнительной сваркой. Соединение будет неразъемным

Другой вариант проще: на каждый проводник следует установить разъемы, вставляемые в слот клеммной колодки

Соединение будет неразъемным. Другой вариант проще: на каждый проводник следует установить разъемы, вставляемые в слот клеммной колодки.

Шлейфное подключение

Кабель идет от распределительной коробки и подключается к первому светильнику. Далее нужно взять отрезок другого провода и подключить к выходу прибора, причем другой конец следует соединить со следующим спотом. Повторите действия для всех спотов, пока не будет организовано подключение цепи.

Светильники будут работать от одного выключателя. Если нужно разделить их на две группы, то подключение следует выполнять через двухклавишный выключатель. Схема незначительно усложняется за счет увеличения числа кабелей. Возможен монтаж выключателя с подсветкой.

Подключение к сети

Технология подключения осветительных приборов к электросети может варьироваться в некоторых пределах, но принципиальных отличий практически нет:

С крюком все обстоит довольно просто – в потолке высверливается монтажное отверстие, предназначенное для вбивания дюбеля или анкера. В крепление вставляется крюк. Провода корпуса и электросети соединяются, изолируются, после чего люстру можно повесить на свое место.
При отсутствии заземляющего контура в светильнике подключать нужно только фазу и ноль. В изготовленных из металла люстрах заземление есть всегда, поэтому подключать приходится не два провода, а три. Каждая отдельная жила подключается к клеммной колодке в соответствии с маркировкой кабелей. Если в корпусе светильника больше трех проводов, значит он имеет несколько ламп, и в таком случае каждую из них нужно подключать к своему выводу. Разумеется, любые подключения возможны только при наличии выключателя и автомата на щитке.
Монтируя осветительный прибор посредством планки, всегда приходится возиться с отстройкой винтов. Планка фиксируется дюбелями на подготовленном участке, после чего к ней подводится светильник. Само собой, до окончательного подвешивания нужно соединить кабели прибора с электрической сетью. В процессе установки нужно обязательно следить за правильным подключением проводов – неправильное соединение контактов всегда приводит к короткому замыканию.
Монтаж светильника через заднюю крышку осуществляется довольно просто – в имеющиеся отверстия вкручивается несколько саморезов, которые и прижимают прибор к потолку. Если вес выбранного светильника невелик, то можно обойтись минимальным креплением – например, при наличии пяти отверстий достаточно будет зафиксировать лишь три. Подключение к электросети осуществляется точно так же, как и в описанных выше примерах.

Независимо от того, каким образом подключалась люстра, ее после завершения работ нужно обязательно проверить на предмет работоспособности и декоративных свойств. В первую очередь нужно осмотреть собранную конструкцию – из нее не должны торчать различные части кабелей и прочие рабочие элементы. Также светильник нужно слегка пошатать, чтобы проверить, насколько надежно он закреплен. В последнюю очередь нужно включить автомат на щитке – если он не выключился, то все работает нормально.

Как вешать на крюк: пошаговая инструкция

Установка крепления, если его нет

Крюк с резьбой (под дюбель).
Крюк-анкер (анкерный болт).
Крюк с расширительными элементами (для крепления на подвесной потолок).

Подведем итог

Вот и все. С помощью небольшой пошаговой инструкции мы достаточно быстро разобрались, “повешать люстру к потолку без крюка” оказалось не так сложно! Теперь мы знаем, что для этого необходимо знать и уметь.

Очевидно, ничего сложного и невыполнимого в данной работе нет. Стоит только попробовать и все получится. Ну а если есть еще какие-то сомнения, можно посмотреть, как повесить люстру без крюка видео. Мастера просто, понятно и наглядно выполняют работу и пошагово комментируют все свои действия.

Удачи!

Примеры люстр, которые крепятся на монтажную планку:
