Собираем потолок из гипсокартона с подсветкой

Установка подсветки по периметру

Пошаговая инструкция по созданию простой контурной светодиодной подсветки потолка.

Компоненты светодиодной ленты

Схема крепления светодиодных лент в нише из гипсокартона

Гипсокартонный короб

Шаг 1. В нише, где будет располагаться светодиодная подсветка, на мелкие саморезы крепите по периметру пластиковый уголок. Дело в том, что липкий слой ленты хорошо контактирует с ПВХ, а вот от гипсокартона может отклеиться. Так что не стоит пренебрегать этим этапом установки подсветки.

Пластиковый уголок

Шаг 2. Рулеткой отмерьте необходимые отрезки светодиодной ленты и нарежьте ее на куски, равные сторонам прямоугольника-периметра, который вы будете подсвечивать. Ленту режете только по отмеченным на ней местам разреза, иначе она не будет гореть.

Специальный участок для укорачивания ленты

Шаг 3. Соединить отрезки можно при помощи коннекторов, но лучше спаять – так будет надежнее. Спаивайте контакты по  принципу – плюс с плюсом, минус с минусом. Кстати, помните, что соединять слишком много лент в одно целое нельзя – они обычно выпускаются в бобинах по 3-5 метров. Так вот – больше трех бобин в одну конструкцию не собирают. Если ленты получилось больше, то отрезки ее подключают к блоку питания параллельно.

Коннектор для светодиодной ленты

Отрезки ленты, соединенные коннектором

Пайка соединения ленты с кабелем

Шаг 4. Выведите от системы провода, которые будут нужны для подключения контроллера и блока питания. Подключите систему сначала к контроллеру, а его – к блоку питания. Проверьте работоспособность системы.

Схема подключения светодиодной ленты

Схема подключения с одном блоком питания

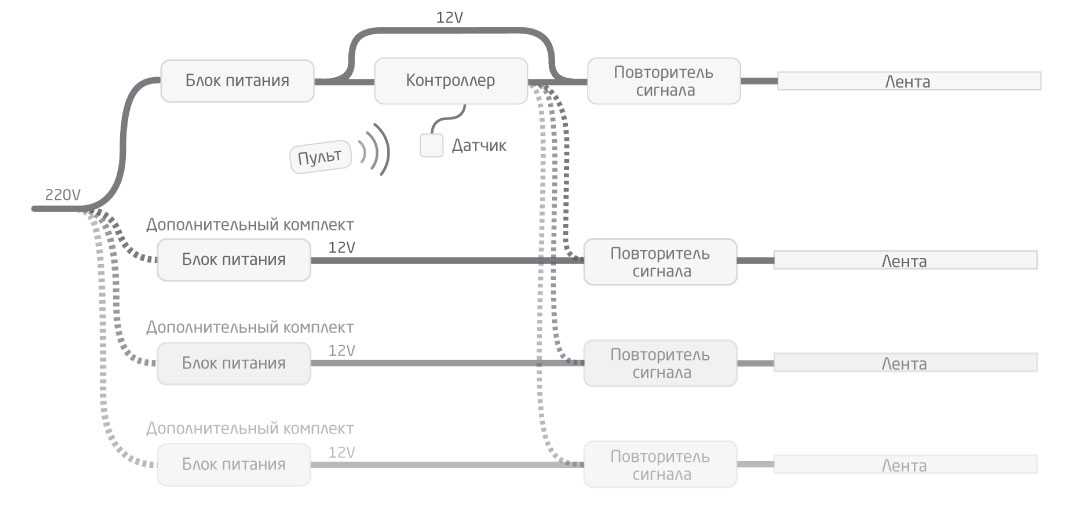

Схема подключения с несколькими блоками питания

Проверка работоспособности всей системы

Шаг 5. Снимите липкий слой с ленты и закрепите ее на смонтированный ранее ПВХ уголок. Подсветка готова.

С ленты снимается липкий слой

Монтаж светодиодной подсветки

Еще один вариант — монтаж светодиодной ленты в потолочном карнизе

О неоновой подсветке потолочной конструкции

Отличительные черты

неоновая подсветка должна сочетаться с общим дизайном комнаты

В варианте «классика» неоновая подсветка – это стеклянные колбы, внутри которых находится инертный газ – неон. Поверхность этих трубочек изнутри покрывается специальным порошком – люминофором. Под напряжением он светится. Так как для неоновой потолочной подсветки нужен высокий вольтаж, нужно позаботиться об установлении специального регулятора тока.

Один прибор ставят на 7 метров периметра. Места, где размещают регулирующие приборы, нужно определить заранее, когда идет монтаж потолков. Как правило, в перекрытии из бетона предусматривают место для ниш. Туда и надо устанавливать преобразователи.

синий неоновый цвет подходит как для компактных, так и для просторных помещений

У неоновой подсветки есть особенности:

  1. Эти варианты используют, когда возникает необходимость оформить комнату эстетически, со вкусом, не считаясь с расходами – например, если речь идет о подсветке на потолке в зале. Изделие не дает яркого света, а электричества потребляет много. Общую стилистику помещения дополнит большая цветовая гамма.
  2. Срок службы высококачественного изделия 10-15 лет.
  3. Светильники данного типа имеют диаметр 1,5 см.
  4. Когда LED-лампы нагреваются, их температура все равно остается ниже 40 градусов Цельсия, поэтому неоновое освещение часто используют, монтируя двухъярусные натяжные потолки с подсветкой.
  5. При работе прибор практически не издает шума.
  6. Места, где элементы контактируют друг с другом, не прерывают цепь освещения. Это дает равномерное, непрерывающееся свечение.
  7. Иногда дизайн потолка с такой подсветкой, как на фото ниже, оформляется с помощью неонового шнура. Поскольку он гибкий, это делает установку более легкой. Прибор светится так же, как и лампы. Но тут есть недостаток – высокая стоимость.
  8. Зачастую предпочтение отдают «скрытой» неоновой подсветке. Изделие устанавливают в завуалированные ниши. Есть закономерность: чем меньше отверстие для искусственной подсветки, тем светящаяся полоса будет ярче.
  9. Используя неон, делают акцент на каком-то одном предмете интерьера, или декорирующих элементах. Это послужит красивым дополнением к общему дизайну квартиры (или дома). Комната будет выглядеть уютной и привлекательной.

О том, как осуществляется монтаж неоновой подсветки

бирюзовая неоновая подсветка в интерьере ванной

Как только необходимый вариант выбран, начинают монтажные работы. Перед тем, как установить неоновую подсветку, обязательно меняют проводку, которая идет к прибору от выключателя. Сначала штробят стену, чтобы заложить новый кабель. Позже щели можно зашпатлевать и выровнять поверхность стен. Значит, надо до установки потолка, и общего ремонта комнаты, обозначить места размещения приборов освещения и подвести провода.

Для неоновой подсветки на потолок необходим специальный гипсокартонный короб, в который ее закладывают. Второй вариант – потолочный багет с подсветкой. Первый способ используют, когда выполняют черновую или финишную отделку стен и потолка.

размещение точечных светильников в современной спальне

Подсветку в багет закладывают на заключительном этапе ремонтных работ, когда идет чистовая отделка поверхности потолка. Чтобы создать очерченный дизайн неонового освещения, к плоскости карниза прикрепляют небольшой бортик. Для создания рассеянного свечения не нужно устанавливать борт на карнизе.

При проведении этих работ следует взять багет большого размера. Это связано с тем, что монтировать трансформаторы в узких деталях довольно проблематично. Если надо свести работы по отделке к минимуму, можно просто вставить трансформатор в нишу стены.

Как правило, неоновые лампы продаются в комплекте. В нем предусмотрено наличие: схем, LED-элемента, шнуров, креплений. Это делает подключение «беспроблемным».

Составление схемы и начало работ

Двухуровневый потолок из гипсокартона считается достойным украшением любого интерьера, но для того, чтобы он гармонично сочетался с дизайном комнаты и подошел по ее размерам, нужно составить точную схему конструкции. Для этого на листе бумаги следует сделать чертеж. На нем указывается место размещения уровней, осветительных приборов и всех коммуникаций. Самостоятельно можно составить проект любой сложности.

После того, как схема готова, и все детали установки продуманы, стоит приступать к непосредственному выполнению работ. Как правило, на начальном этапе определяются с тем, каким способом будет крепиться потолок. Многие мастера вначале готовят первый уровень конструкции, устанавливают его, а уже потом занимаются монтажом второго яруса. Если же второй уровень имеет сложные формы, то в первую очередь устанавливают его, а затем крепят основной ярус.

Следующим этапом станет разметка помещения

Важно правильно определить высотный уровень помещения. Делать это нужно с помощью специальных инструментов, а не «на глаз». Изначально определяется точка центра, потом от нее проводятся диагонали по всему периметру

Затем выбирают две самые короткие стены и проводят еще одну дополнительную линию. В случае, когда имеются неточности в разметках, их необходимо устранить, иначе конструкция будет установлена неровно, и внешний вид всей отделки будет испорчен

Изначально определяется точка центра, потом от нее проводятся диагонали по всему периметру. Затем выбирают две самые короткие стены и проводят еще одну дополнительную линию. В случае, когда имеются неточности в разметках, их необходимо устранить, иначе конструкция будет установлена неровно, и внешний вид всей отделки будет испорчен.

Когда разметки нанесены, можно по центру потолка сделать полосу, которая будет соединять основные точки стен и создаст ровную линию вдоль всего помещения. Аналогичную процедуру проводят и с длинными стенами. Далее нужно подогнать размеры конструкции, указанные в схеме, к проведенным линиям. Чтобы упростить монтаж, рекомендуется по всему периметру потолка сделать сетку, состоящую из небольших квадратов со стороной 60 см.Облегчить разметку комнаты поможет лазерный проектор. Для этого его размещают в центре комнаты и делают соответствующие чертежи.

Подготовительный этап

Всю технологию создания навесных потолков из гипсокартона можно разделить на несколько этапов:

  1. Определяем высоту ваших потолков и отбиваем уровни в пространстве комнаты.
  2. Выставляем специальные направляющие по созданному уровню.
  3. Вставляем профиля, вкручиваем скобы, создаем каркас под нужный уровень.
  4. Размещаем вату в пространство за навесным потолком, ставим перемычки и накладываем гипсокартон.

Какие инструменты вам следует приобрести перед установкой на кухне потолка из гипсокартона:

  • Спиртовой уровень (специальный инструмент для определения уровня горизонтального размещения конструкций в пространстве комнаты
  • 2-метровый уровень для определения ровности монтажа
  • Обыкновенная рулетка (5-метровая)
  • Строительная леска
  • Стандартная треугольная строительная линейка
  • Дрель с комплектом насадок
  • Обычный шуруповёрт
  • Рубанок
  • Специальный нож (строительный) с комплектом сменных лезвий, а также ножовка
  • Малярный карандаш
  • Наждачка

Инструменты

Чтобы собрать конструкцию подвесного потолка на кухне, нам понадобятся следующие материалы:

  • Профиль. Направляющий профиль (располагается по всеми периметру кухни) и потолочный профиль (С-образынй). Оба профиля приобретайте одного производителя (бренда).

  • Листы гипсокартона (стандартные, водостойкие и огнеупорные). Для кухни отлично подойдет стандартный лист гипсокартона, толщина 8-10 мм (так конструкция не будет слишком тяжелой). Есть формула для расчета количества гипсокартонных листов (ГКЛ): Площадь потолка нужно разделить на Площадь 1-го ГКЛ. Рекомендуем всегда приобретать ГКЛ с запасом.

  • Крепление. Нужно приобрести прямой подвес. Если кухня небольшая (где-то 20 кв.м.), то вам хватит 40-50 штук. Но если вы собираетесь сооружать сложную большую конструкцию, приобретайте больше подвесов. Точное количество вам придется рассчитывать уже самостоятельно. Также вам нужны специальные «крабы», дюбеля (с размерами 8 на 10) и набор саморезов.

Чтобы правильно сделать потолок из гипсокартона на кухне своими руками, нужно также понимать, какие существуют виды гипсокартона:

  • Гипсокартонные листы (ГКЛ). С двух сторон они покрыты картоном мягкой текстуры, который прочно приклеен к гипсу. Длина ГКЛ составляет от 2000 до 3000 мм, а ширина – 1200 мм. Такие листы, как правило, отделаны картоном серого цвета.
  • Огнестойкие Гипсокартонные листы (ГКЛО). Не используются в жилых помещениях, чаще можно встретить в промышленной сфере.
  • Водостойкие Гипсокартонные листы (ГКЛВ). Подходят для кухни и душевых в тех случаях, если установлена вентиляций, которая отводит часть влаги. Отделка – картон зелёного цвета.
  • Водостойкие Гипсокартонные листы повышенной огнестойкости (ГКЛВО). Совокупные функции и свойства абсолютно всех вышеупомянутых типов.
  • Гипсоволокнистый лист (ГВЛ). Такой тип не подлежит отделки картоном. Он сверхтвердый и гиперстойкий к воздействию огня.
  • Водостойкий Гипсоволокнистый лист (ГВЛВ).

Установка своими руками

Поскольку наибольшим спросом пользуются ленты на клейкой основе, рассмотрим этот способ создания светодиодного освещения.

Для работы понадобится:

  • светодиодная лента, приобретенная с небольшим запасом для подстраховки;
  • ножницы для отрезания необходимой длины изделия;
  • термоусадочнаяя трубка или изолента;
  • паяльник с припоем и канифолью либо LED-коннекторы;
  • провода для соединения лент.

Инструмент для монтажа светодиодной ленты своими руками

Дополнительно могут понадобиться потолочные плинтусы и нивелир для разметки потолка. Оптимальным вариантом считается наклеиваемый на стену потолочный плинтус. С помощью нивелира потребуется выполнить разметку стен для получения горизонтальных линий, по которым будет приклеена деталь.

Установка ленты, полностью готовой к монтажу

Шаг 1. Замерить высоты в разных углах комнаты и найти меньшее значение, от которого будет идти разметка.Шаг 2. С помощью нивелира отметить горизонтальные линии для установки плинтуса. В самой низкой точке он должен находиться на расстоянии 5 см от потолка. Так свет будет свободно проникать на верхнюю площадь помещения.

Линия лазерного уровня для крепления багета

Шаг 3. При наличии необходимой проводки выполнить установку плинтуса на клей, известный как «жидкие гвозди».

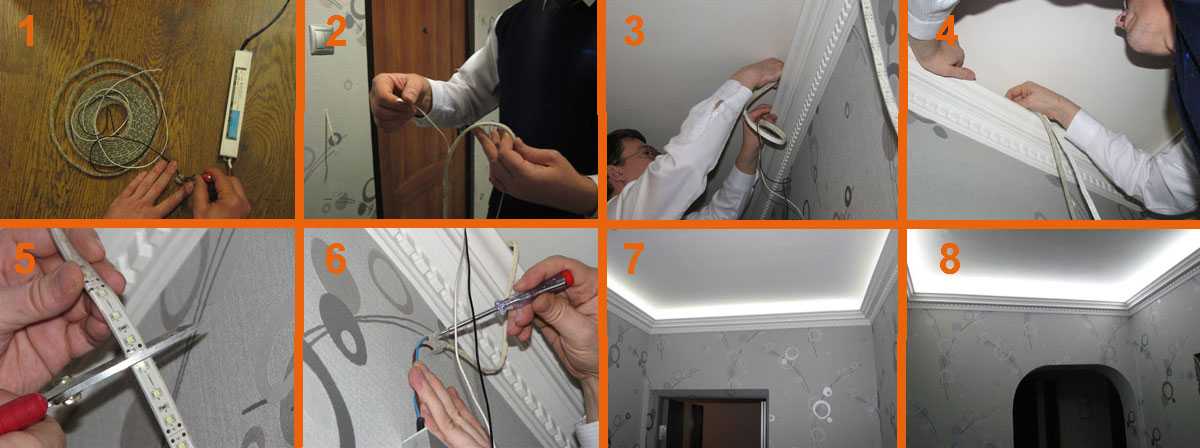

Пошаговый процесс монтажа светодиодной ленты на потолок

Шаг 4. Обезжирить поверхность, на которую будет устанавливаться светодиодная лента. Также необходимо избавиться от осыпающихся покрытий. Для увеличения надежности крепления место монтажа проклеить крепким двухсторонним скотчем.Шаг 5. Отделить липкий слой с диодной ленты и приклеить ее параллельно потолку или под углом к нему для создания нужного освещения.

Лента свободно клеится к поверхностям. Для начала поверхность нужно очистить от пыли, потом снять с основания ленты защитную пленку и приклеить по линии оформления.

Подключение к блоку питания с помощью проводов

Наиболее простым способом является использование LED-коннектора. В этом случае контактный конец ленты прикладывается к контактам коннектора, после чего закрывается крышка. Но такой вариант более более дорогой и менее надежный, как пайка.

Схема светодиодного освещения в квартире

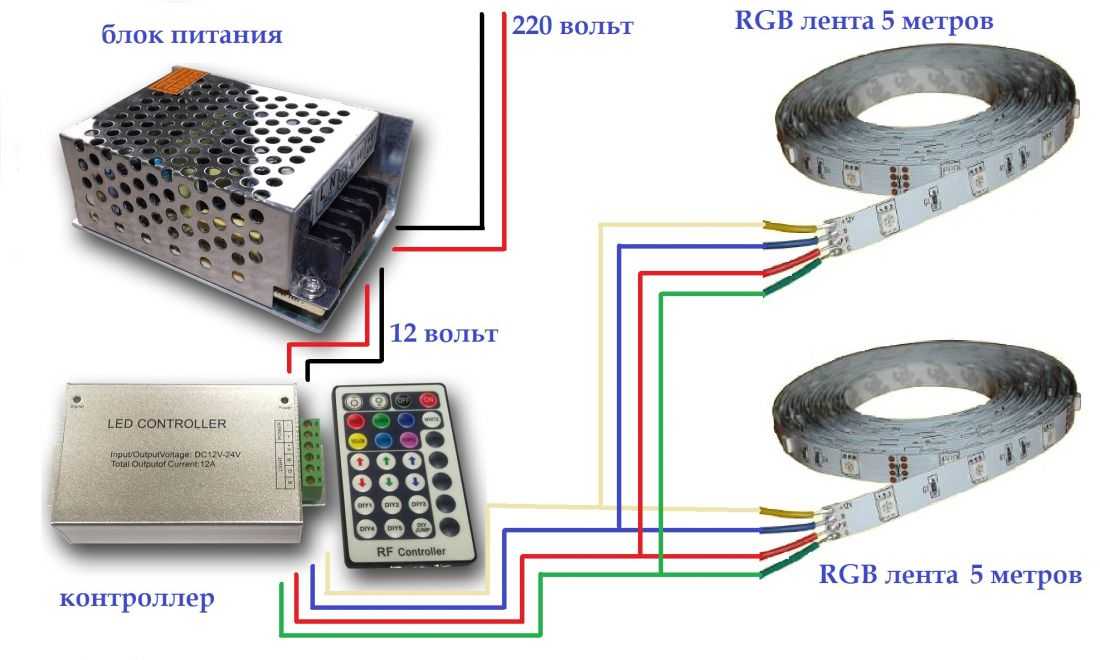

Схема параллельного подключения двух RGB-лент

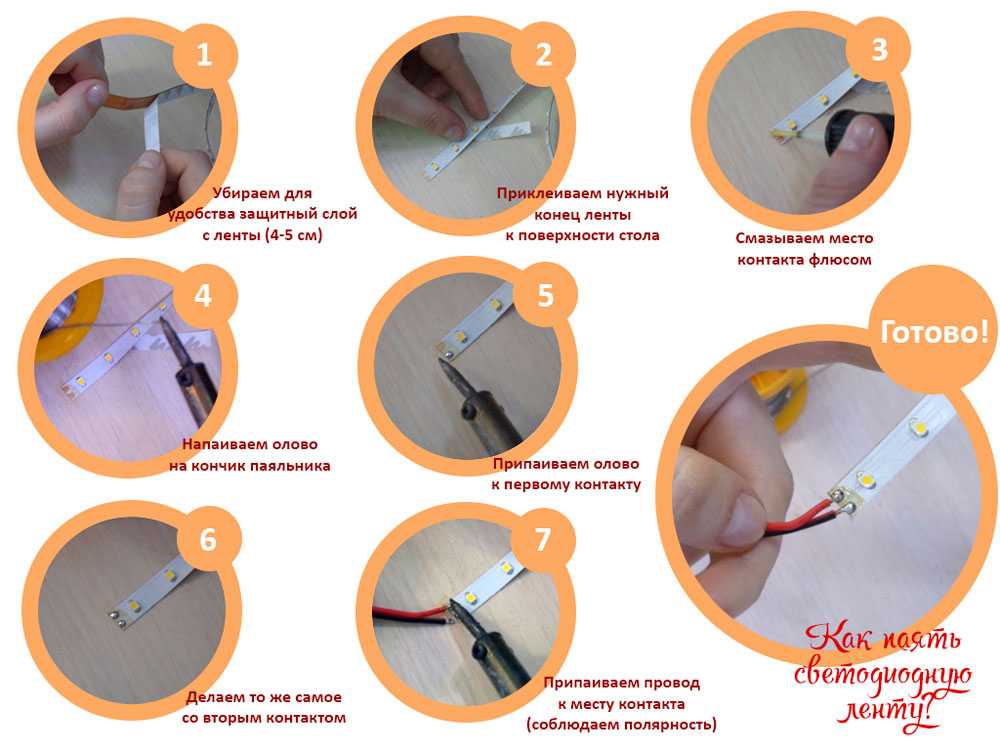

Этапы подключения питания с помощью пайки.

Шаг 1. Залудить контактные площадки на ленте, покрыть их припоем.

Пайка соединения ленты с кабелем

Шаг 2. Освободить от изоляции примерно 8 мм проводов, залудить их, снабдить припоем и обрезать до длины 3 мм.Шаг 3. Наложить провода на площадки и с помощью жала паяльника и припоя провести пайку.

Пайка светодиодной ленты

Припой на разных площадках не должен соединяться во избежание короткого замыкания на проводах.

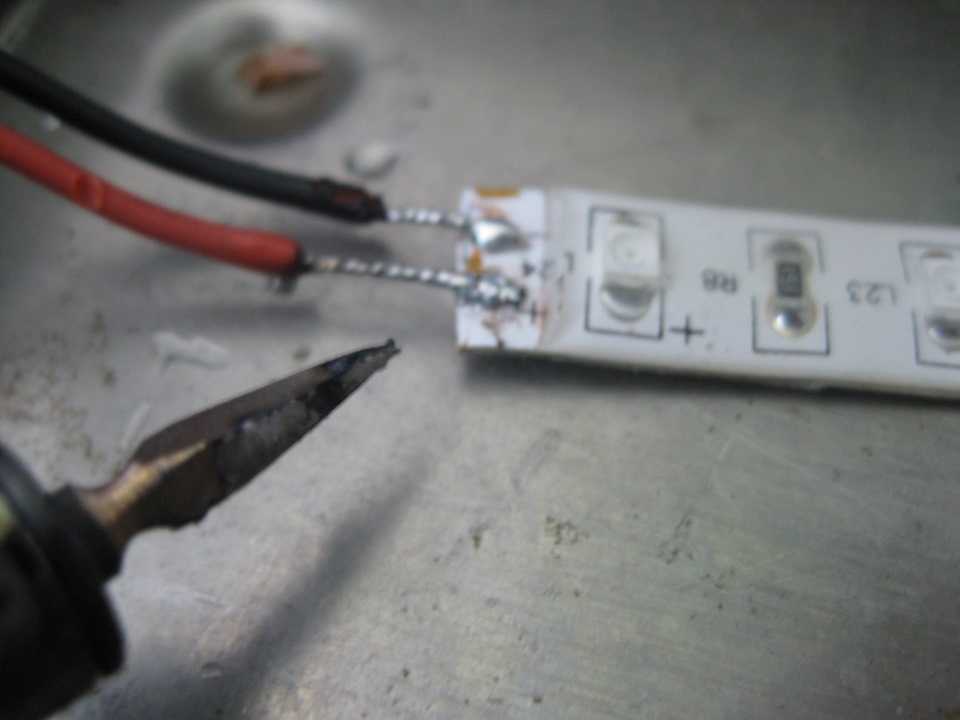

Провода припаяны к ленте

Шаг 4. Несмотря на малое напряжение, место пайки лучше изолировать с помощью термоусадочная трубки или обычной изоленты.

Термоусадочная трубка

Изоляция контактов светодиодной ленты

Для того чтобы нагреть термоусадочную трубку, можно воспользоваться обычной зажигалкой, профессионалы же для этого используют промышленный фен (тепловой пистолет)

Нагрев термоусадочной трубки феном

Нарезка и скрепление ленты

Для нарезания ленты следует использовать специальную разметку, нанесенную на поверхность изделия. Стандартный шаг, через который повторяются контактные площадки, составляет 3 диода. Обычно место для разреза обозначается линией или пиктограммой в виде ножниц.

Обрезка светодиодной ленты

Соединение ленты проводится одним из трех способов:

  • LED-коннектором;
  • пайкой с проводами;
  • пайкой без проводов.

Вне зависимости от выбранного метода необходимо следовать правилу — не соединять ленту в длину, превышающую 5 метров. Данная величина позволяет всем диодам равномерно гореть, не теряя яркости, которая пострадает при выходе за 5 м.

Отрезки ленты, соединенные коннектором

Этапы соединения отрезков ленты коннектором (часть 1)

Этапы соединения отрезков ленты коннектором (часть 2)

Первый способ, как упоминалось, прост, но дорог, поэтому обратим внимание на пайку. Пайка с проводами

Пайка с проводами.

Шаг 1. Залудить очищенные концы провода. Покрыть припоем.Шаг 2. Покрыть припоем контактные площадки на конце ленты.

Процесс пайки

Шаг 3. Провести пайку концов провода и конца ленты так, чтобы припой с разных площадок не соединялся.

Подключение пайкой фото

Шаг 4. Повторить с концом другой ленты.

Данный способ удобен, когда требуется монтаж ленты под углом. Гнуть саму ленту под прямым углом для крепления запрещено. Использование спайки концов с помощью медного провода подходящего диаметра решает указанную проблему.

Еще один вариант — использование углового коннектора

Процесс монтажа

Итак, после выбора подходящей ленты, покупки блока питания, контрол ле ра и, по желанию, пульта дистанционного управления, можно приступить непосредственно к созданию потолка из гипсокартона. Прежде всего, необходимо сделать прочный металлический каркас для основного полотна потолка, а затем каркас для ниши, куда будет прятаться подсветка. Для этого необходимы: металлические профили, шурупы и шуруповёрт, перфоратор, дюбели, пила и ножницы по металлу, специальная самоклеящаяся лента для швов, лазерный или гидроуровень (не стоит надеяться, что наши потолки идеально ровные и абсолютно одинаковые по уровню) ну и непосредственно сам гипсокартон. Также багеты и карнизы, для облагораживания переходов между уровнями, или если нужно скрыть подсветку.

Первым делом, нужно отступить от потолка достаточное расстояние (десять сантиметров будет оптимально) и провести линию по периметру всей комнаты. Собственно, чтобы это сделать и понадобится очень точный уровень, так как вряд ли есть смысл рассчитывать, что потолки изначально идеально ровные. По прочерченной черте нужно закрепить направляющий UD -профиль к стене. Затем вставляйте основной CD -профиль в UD -направляющий, дополнительно прикрепляя его к потолку используя подвесы. Профиль нужно крепить с промежутками в 35-40 сантиметров, так как нам необходима жесткая конструкция. Для придания дополнительной жесткости, с помощью соединителей-крабов производится монтаж перемычек между основных профилей. Это необходимо сделать, так как гипсокартон тяжелый и достаточно хрупкий материал, крепить его нужно во многих точках.

После создания жесткого каркаса, останется только крепить гипсокартон, используя шуруповёрт и шурупы, после чего базовый уровень нашего потолка готов и можно приступать к созданию ниши, куда будет монтироваться светодиодная подсветка.

Первым делом, необходимо начертить разметку для второго уровня потолка, определив требуемую высоту второго уровня, а на потолок нанести рисунок будущего второго уровня. Если второй уровень будет так же, по всему периметру – соответственно, разметку необходимо сделать по всему периметру комнаты, а если, допустим, только по одной стене или двум – соответственно, по нужным стенам. После этого закрепляем направляющий UD -профиль на стене по внутренней очерченной границе. Такой же профиль закрепляем на потолке по контуру вашего рисунка (если линии не прямые, то такой потолок будет сделать сложнее, но технология останется той же).

Затем нарезаем CD -профиль, используя имеющийся инструмент для резки металла на отрезки длиной, на которую будет опускаться второй уровень.

Крепим эти отрезки к потолочному направляющему UD -профилю саморезами типа «блоха», с промежутком 5-6 см, а к ним, в свою очередь, крепим такой же направляющий UD -профиль и так же крепим его на саморезы типа «блоха». Чтобы скрепить профили между собой было возможно, нужно вырезать «языки» на одной из сторон CD -профилей, для этого отрезав боковые части. Направляющие UD -профили должны крепиться полыми сторонами друг к другу, ведь туда будут вставляться CD -профили по всей длине каркаса для большей жесткости всей конструкции – гипсокартон материал далеко не легкий.

После сбора каркаса, необходимо завести в него всю необходимую проводку и можно приступать к обшиванию и косметической отделке получившегося уровня. Когда с этим будет закончено, нужно произвести монтаж светодиодной ленты и осуществить подключение к блоку питания и контро л л е ру. Не забывайте, что они должны находится в легкодоступной нише, тогда, если они выйдут из строя, вам не придётся уродовать потолок, разбирая его.

После монтажа ленты, необходимо приклеить багеты или карнизы, которые скроют ленту от глаз, а так же будут служить декоративным украшением второго уровня потолка.

Если вы сразу решили сделать второй уровень с потайной нишей, карнизы могут не понадобиться, так как лента будет спрятана в глубине ниши и рассеиваться свет будет от неё же. Зато карнизы будут полезны, если вы делали просто одноуровневый потолок из гипоскартона – наклейте светодиодную ленту на стену в алюминиевые профиля, останется только крепить карнизы – получится очень аскетичный и красивый источник света, который украсит любой интерьер. Так же в продаже есть специальные карнизы для скрытого освещения – лента крепится прямо на них.

Установка подсветки по периметру

Пошаговая инструкция по созданию простой контурной светодиодной подсветки потолка.

Компоненты светодиодной ленты

Схема крепления светодиодных лент в нише из гипсокартона

Гипсокартонный короб

Шаг 1. В нише, где будет располагаться светодиодная подсветка, на мелкие саморезы крепите по периметру пластиковый уголок. Дело в том, что липкий слой ленты хорошо контактирует с ПВХ, а вот от гипсокартона может отклеиться. Так что не стоит пренебрегать этим этапом установки подсветки.

Пластиковый уголок

Шаг 2. Рулеткой отмерьте необходимые отрезки светодиодной ленты и нарежьте ее на куски, равные сторонам прямоугольника-периметра, который вы будете подсвечивать. Ленту режете только по отмеченным на ней местам разреза, иначе она не будет гореть.

Специальный участок для укорачивания ленты

Шаг 3. Соединить отрезки можно при помощи коннекторов, но лучше спаять – так будет надежнее. Спаивайте контакты по  принципу – плюс с плюсом, минус с минусом. Кстати, помните, что соединять слишком много лент в одно целое нельзя – они обычно выпускаются в бобинах по 3-5 метров. Так вот – больше трех бобин в одну конструкцию не собирают. Если ленты получилось больше, то отрезки ее подключают к блоку питания параллельно.

Коннектор для светодиодной ленты

Отрезки ленты, соединенные коннектором

Цены на люстры

люстра

Пайка соединения ленты с кабелем

Шаг 4. Выведите от системы провода, которые будут нужны для подключения контроллера и блока питания. Подключите систему сначала к контроллеру, а его – к блоку питания. Проверьте работоспособность системы.

Схема подключения светодиодной ленты

Схема подключения с одном блоком питания

Схема подключения с несколькими блоками питания

Проверка работоспособности всей системы

Шаг 5. Снимите липкий слой с ленты и закрепите ее на смонтированный ранее ПВХ уголок. Подсветка готова.

С ленты снимается липкий слой

Монтаж светодиодной подсветки

Еще один вариант — монтаж светодиодной ленты в потолочном карнизе

Несколько слов о паянии: светодиодная лента не любит высоких температур, поэтому время пайки не должно быть больше 10 секунд, а температура плавления – более 160 градусов.

Типы конструкций

Существующие виды натяжных потолков можно разделить на несколько категорий.

По желанию заказчика можно сделать потолок:

  • одноуровневый;
  • двойной;
  • трехуровневый;
  • многоуровневый.

Лаконичные конструкции в один уровень не предусматривают создание гипсокартонного короба. В таком случае рельеф образуют с помощью элементов, несущих декоративную нагрузку. К ним относят молдинг, багет, потолочный плинтус, имитацию гипсовой лепнины. Именно к ним обычно крепят подсветку, поэтому в данном случае чаще используют гибкую ленту.

Варианты натяжного потолка в два уровня и больше (многоуровневые конструкции) смотрятся интереснее, придают комнате многогранность, делают общую картину стиля оригинальной. Такие системы устанавливают в помещениях с высокими потолками, нередко выполняя причудливые формы, подчеркивая каждый уровень обособленной подсветкой.

Наиболее интересным решением является прием зонирования, позволяющий выполнить акцентирование отдельных участков потолка, создаваемое разными конструкциями из гипсокартона.

Основные выводы

Сделать потолок с подсветкой своими руками можно самостоятельно, соблюдая несколько несложных правил.

Для начала выбираем тип гипсокартонного потолка: одноуровневый, многоуровневый простой или с различными формами. Обязательно разрабатываем подробный чертеж как самого потолка, так и подсветки.

Далее нужно определиться с выбором цветной или монохромной светодиодной ленты и ее мощностью, а также с местом ее размещения (кухня, спальня, зал, ванная комната).

Затем производится монтаж гипсокартонного потолка и установка подсветки либо самостоятельно, либо прибегнув к помощи специалистов.
