Виды и монтаж подвесных потолков из металлических панелей

Чертежи для подвесного потолка

При планировании схемы монтажа будущего каркаса необходимо учитывать расстояние подвесов от ближайшей стены. Для ленточных креплений необходимо, чтобы точка фиксации на потолке находилась не дальше, чем на 20 см от стены, для проволочных регулируемых конструкций расстояние может быть увеличено до 60 см.

Даже для деревянной обрешетки нужен чертеж

Чтобы не допустить ошибку при монтаже, проще и лучше всего составить чертёж размещения креплений на потолке. Дело в том, что крюк, за который подвешиваются несущие П-профили, может быть установлен на каркасе с определенным шагом. Максимальный диапазон регулировки, как правило, ограничивается 50-100 мм, поэтому необходимо так выбрать точку крепления, чтобы крюк уходил в сторону от вертикали не более чем на 70 мм.

Как делается обрешетка на потолок под ПВХ панели?

Перед тем, как начать изготовление обрешетки потолка под пластиковые панели необходимо провести определенные подготовительные работы. К ним относится:

1. Удаление с плиты перекрытия или внутренней части кровли всех частей отделки и предметов, которые могут упасть на ПВХ панели.
2. Покрытие деревянных заготовок для обрешетки на потолок под ПВХ противогрибковым составом и противопожарной пропиткой.
3. Антикоррозийная обработка стальных профилей.
4. Подготовка приспособлений для работы на верхнем уровне — стремянки или козлы.
5. Приобретение необходимых строительных материалов и инструментов.

Как сделать проемы окон и дверей

Для крепления пластиковой панели от окна до угла лучше смонтировать горизонтальный профиль. Если зазор между подоконником и стеной слишком маленький, то вместо профиля используют обычные дощечки. Их приклеивают к стене на жидкие гвозди. По мере того, как клей остынет, дополнительно:

• подпенивают места стыков;
• когда материал схватится, с помощью дюбелей крепят дощечки к стене.

Точно также устанавливается рейка вертикально к окну.

Для лучшего примыкания к окну панель ставится следующим образом. Отрезается та часть, куда закручиваются крепежные элементы. Таким образом, получается красивый заводской край. Этим краем панель приставляется к окну. То есть, потом не нужно будет оформлять стык, он будет выглядеть в завершенной форме. С других примыкающих к окну сторон панели можно обрезать:

• с торцовкой с протягом;
• на обычном плиткорезе.

Таким же способом делают откосы дверей.

Крепление реек

Закончив сборку каркаса для подвесного потолка из металлических панелей, можно приступать к установке основных элементов в виде узких длинных реек. На каждом траверсе имеются специальные прорезанные язычки, которые позволяют без особого труда зафиксировать потолочные панели, достаточно просто защелкнуть их.

Чтобы быстро и качественно выполнить монтаж металлической рейки подвесного потолка, необходимо выполнять все действия в определенной последовательности:

• В первую очередь выполняют монтаж крайней панели, она должна обеими сторонами опираться на направляющий профиль.
• Аналогичным способом устанавливают вторую панель.
• Третья панель монтируется с противоположного края сразу в третьем ряду.
• Дальнейшие действия предполагают заполнение пространства между второй рейкой с одного края и третьей рейкой с другого края.
• В завершении заполняют пространство, оставленное для двух реек около стены. При этом кромка последней рейки должна свободно входить в направляющий профиль.
• Если возникает необходимость, то крайнюю панель можно обрезать по ширине. Такая ситуация довольно часто возникает в процессе монтажа реек. Для этого можно воспользоваться острым ножом и два-три раза провести им по линии реза. При неоднократном сгибании и разгибании панели по этой линии происходит преломление материала.

Монтаж панелей

Монтировать пластиковый потолок может сам хозяин дома. Единственное, что ему нужно, это технология монтажа и помощь кого-либо из членов семьи (длинную панель не удержать в одиночку). В инструкции, как крепить пластиковые панели к потолку, разберется любой новичок в строительном деле.

1. По трем стенам (А, В и А1) вплотную к направляющему профилю на стену жидкими гвоздями крепится потолочный плинтус с пазом для ПВХ-панелей.

2. Рулеткой вымеряется расстояние между стенами А и А1 для первой панели.

3. Панель обрезается на 5 мм короче с каждой стороны. Инструмент — ножовка по металлу или болгарка.

4. С панели снимается пленка (защита устанавливается не всеми производителями), после чего ее ориентируют так, чтобы замок смотрел в сторону стены, шип наружу, а крепежная планка была сверху. Один конец заводится в паз потолочного плинтуса. Планка легонько выгибается вниз, после чего в паз заводится второй конец панели.

5

Приводим пластик в горизонтальное положение и осторожно задвигаем в потолочный плинтус на стене В. Чтобы панель легко вставлялась, помогаем небольшим тонким шпателем

Проблемы могут возникнуть из-за небольшой деформации замка панели. Поэтому шпателем нужно работать не только снизу, но и сверху. Так как все соединительные узлы стандартные, пластик встанет в паз всегда точно.

6. Панель притягивается саморезами к потолочному профилю. Операция простая, но не все знают, как крепить панели ПВХ к потолку правильно. Если саморез вкручивать непосредственно в крепежную планку, у шуруповерта часто срывается бита с головки метиза и повреждает пластик. Опытные профессионалы вкручивают метиз с прессшайбой рядом с планкой. Панель зажимает не сам саморез, а край шайбы. Такая технология исключает повреждение уже смонтированного потолка.

7. Монтируется следующая панель, до последней планки. Как устанавливать последнюю панель, расскажем отдельно.

Как установить последнюю панель

Установка последней панели самая сложная операция во всей технологии сборки пластикового потолка. Есть несколько способов монтажа. Рассмотрим наиболее простой. Работы выполняются в следующей последовательности:

1. Замеряется расстояние от стены до предпоследней панели в разных углах — оно может различаться на несколько сантиметров;
2. От полученных результатов вычитается 1 см;
3. Ширина панели приводится в необходимый размер ножовкой или «болгаркой»;
4. Панель обоими концами вставляется в пазы плинтуса;
5. С помощью скотча и шпателя планка защелкивается в замке предыдущей панели;
6. Между стеной и последним ПВХ ставятся распорки, чтобы панель не отошла в паз плинтуса — зафиксировать саморезами ее положение не получится;
7. Плинтус вырезается под распорки, намазывается клеем и заводится между стеной и панелью, после чего прижимается к стене. Через 10 минут необходимо еще раз прижать к стене;
8. Тряпкой вытираются излишки клея.

Установка панелей

Потом начинают прикреплять выбранные панели для навесного потолка. Устанавливают металлический L-профиль, прикручивают его саморезами и пресс-шайбой. При установке навесного потолка первую панель от стены закрепляют точно такими же шурупами, если в дальнейшем планируется использовать потолочной плинтус, который придаст потолку завершенный внешний вид. Их закручивают так, чтобы они не были видны из-за галтели.

На деревянный каркас панели для подвесного потолка прикрепляются точно таким же образом. Но вместо саморезов для монтажа навесного потолка рекомендуется использовать скобы – они забиваются степлером.

Установка подвесов и UD профиля

Для удержания обрешетки под пластиковые панели на потолке используются подвесы и установленные вдоль всех стен профили UD. В некоторых случаях элементы данного типа уже оснащены отверстиями через каждые 30 см: если их нет, сверление проводится самостоятельно.

Описание монтажных работ:

• Нанести линейную разметку, используя шаг 300 мм вдоль периметра.
• Изготовить отверстия под дюбели в стене. Сверлить лучше сразу сквозь профиль.
• На бетонных или кирпичных стенах для крепления подойдут дюбели на 60 мм и саморезы длиной 50-70 мм. На поверхностях, где штукатурный слой не очень прочный, желательно использовать более длинные шурупы и дюбели (90 мм).
• На основаниях из известняка или пеноблоков можно обойтись 50-миллиметровыми саморезами без дюбелей.

Как сделать многоуровневый каркас для потолка

Сборка двухуровневой обрешетки под гипсокартон несколько сложнее, чем в предыдущем случае. Суть двойной конструкции заключается в том, что каркас фактически состоит из двух обрешеточных уровней, каждый из которых закреплен на потолке своими ленточными подвесами. В результате каркас способен выдержать вдвое больший вес гипсокартона.

Такой тип обрешетки используется для новостроек или очень сложных потолочных конструкций из гипсокартона. Первый уровень каркаса изготавливают по стандартной технологии. Второй слой из металлопрофиля укладывают на потолок с использованием межуровневых замков. Так как нижний уровень каркаса будет использоваться для крепления гипсокартона, второй слой обрешетки опять же выравнивают в плоскости, и только после этого крепят на потолочные подвесы.

Важно! Для фиксации ленточных подвесов используют резиновые или силиконовые прокладки, укладываемые в промежуток между металлом и бетоном. Это позволяет снизить влияние деформаций бетонной плиты на каркас и облицовку из гипсокартона

Комплектующие – профили

Конструкция каркаса включает в себя профили, соединители и крепежи. В этой части статьи рассказывается о металлических профилях, об их типоразмерах и о том, каким именно образом элементы применяют при создании подвесного потолка.

В общем виде профиль представляет собой длинное изделие из металлического листа, покрытого цинком. Сечение и размер профилей зависят от того, какие задачи он выполняет в конструкции каркаса.

Устройство каркаса подвесного потолка

1. Профиль потолочный, сокращенно ПП (в западной классификации CD). Сечение П-образное, с шириной 60 и высотой 27 мм. «Полка» профиля имеет продольные канавки, дающие элементу дополнительную жесткость и прочность. Основной элемент каркаса для подвесного потолка, именно к ПП-профилю непосредственно крепятся листы гипсокартона.

2. Профиль направляющий потолочный, сокращенно ПНП (в западной классификации UD). Имеет схожее сечение, но другие размеры – высота 28 мм, ширина 27 мм. Крепится к стенам по периметру комнаты под потолком, играет роль направляющей для ПП-профилей. Имеет готовые отверстия для крепежа.

3. Профиль арочный, сокращенно ПА. Используется при создании каркаса криволинейной формы, например, волнообразной. Очень часто используется при создании многоярусного потолка из гипсокартона. Высота профиля – 60 мм, ширина 27 мм. Не имеет продольных ребер жесткости, изображение ПА приведено ниже.

4. Угловой профиль ПУ – небольшие элементы профиля с множеством отверстий, служат для увеличения прочности углов и точного выдерживания их параметров.

Таблица. Основные характеристики профилей, используемых при создании подвесных потолков.

Наименование	Высота, мм	Ширина, мм	Длина, мм	Масса на 1 м длины, кг
ПП 60/27	60	27	2750, 3000, 4000 и 4500	0,6
ПНП 28/27	28	27	2750, 3000, 4000 и 4500	0,4
ПА 60/27	60	27	2750, 3000, 4000 и 4500	0,6

Монтаж своими руками

Установка реечной потолочной конструкции не требует выполнения особых подготовительных мероприятий, но кое-что необходимо сделать. В целом процесс подготовки протекает следующим образом:

Базовый потолок очищают от старого отделочного материала, уделяя особое внимание слабым отслаивающимся местам. В этом случае не следует надеяться, что крепкая конструкция скроет и удержит все недостатки.
Очищенную поверхность покрывают слоем грунтовки, особенно это относится к помещениям с повышенной влажностью, также наносят антисептический состав

Такие мероприятия максимально снизят риск образования грибков и плесени, которые размножаются во влажной среде без надлежащей вентиляции.

На следующем этапе готовят для работы необходимые инструменты и материалы. В процессе монтажа металлического подвесного потолка из реек может понадобиться следующее:

• Шуруповерт и строительный уровень.
• Болгарка и приспособление для резки металла.
• Шурупы и пластиковые дюбеля.

Помимо этого необходимо приготовить материал для сборки потолка из реек, здесь речь идет о следующем:

• Направляющие и потолочные профили.
• Несущие шины, траверсы, гребенки.
• Потолочные подвесы.
• Рейки определенной длины и ширины.

 Далее приступают к сборке и установке каркаса для стального реечного потолка, для этого      выполняют следующие действия:

• Определяют уровень, на котором будет располагаться реечный потолок, и делают соответствующую разметку. Линия должна проходить по всему периметру помещения. Отличным помощником в такой работе является лазерный уровень, который в несколько раз ускоряет нанесение разметочных линий. Если раздобыть такой инструмент не удается, то пользуются обычным шнуром и строительным уровнем. С их помощью отбивают горизонтальные метки на стенах.
• Согласно разметке на стене закрепляют направляющие профили. Стандартные элементы имеют длину 3 метра, но при необходимости профиль легко обрезать до нужного размера с помощью ножниц по металлу или болгаркой. Далее, выдерживая шаг 0,5-0,6 метра, устанавливают и закрепляют потолочный профиль.
• На уровне стеновых направляющих профилей натягивают нитку или леску в несколько рядов. По этим лескам выполняют установку подвесов, расстояние между которыми не должно превышать 1 метра. Крайний подвес рекомендуется размещать на расстоянии не более 0,3 метра от стены.
• На аналогичном уровне выполняют монтаж потолочных шин, одинаковая высота позволит закрепляемым рейкам свободно входить в направляющие профили на стенах. Для монтажа шин под прямым углом к линии подвесов натягивают еще несколько рядов лески. После установки всех элементов каркас можно считать готовым.

На идеально ровных потолках, где отсутствуют различные перепады высоты или уклоны, можно закреплять шины без подвесов, фиксируя их непосредственно на базовом потолке.

Комплектующие – подвесы и соединители

Сами по себе профили, выполняющие роль балок, бесполезны – их нужно крепить к потолочному перекрытию и соединять между собой. Эту задачу на себя берут соответствующие комплектующие – подвесы и соединители. Рассмотрим их несколько подробнее.

Второй по важности элемент каркаса после профилей – П-образный подвес. Грубо говоря, это скоба из катанной стали шириной 27 мм и высотой 60 мм

Ширина соответствует ширине ПП-профиля. «Лапки» подвеса по своей длине имеют множество парных отверстий с равным промежутком. Основание элемента имеет отверстия для крепежа – анкерных болтов для бетонных перекрытий и саморезов для деревянных. На подвесы припадает наибольшая нагрузка, поэтому экономить на их количестве нельзя ни в коем случае.

Цены на потолочный профиль

потолочный профиль

Подвес прямой, 1,0 мм

Виброизолирующие потолочный подвес

Задача, выполняемая соединителями, понятна из их названия – соединять между собой профили в определенном положении. Существует множество разновидностей этого элемента.

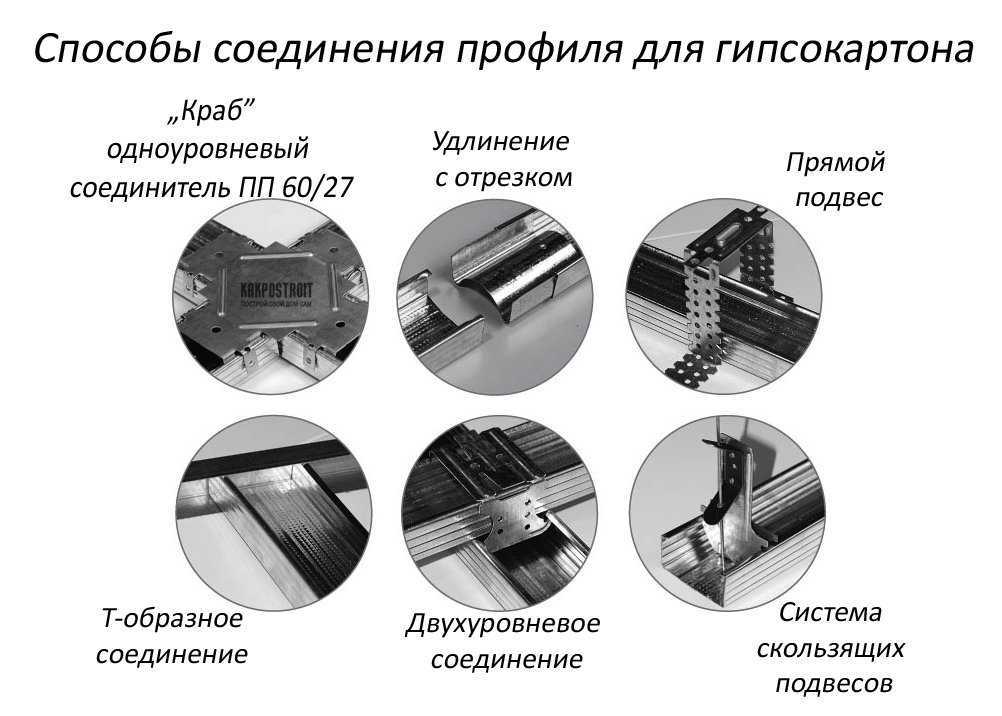

Способы крепления профиля для гипсокартона

1. Продольный – служит для соединения ПП друг с другом. Таким образом, с помощью этого соединителя создаются протяженные конструкции, для которых длины одного профиля было недостаточно.
2. Угловой – представляет собой отрезок профиля с пропилом в центре и сгибом там же. Используется для соединения ПП под прямым, тупым или острым углом (в зависимости от конструкции каркаса).
3. Т-образный – соединяет один ПП, примыкающий к другому. Допускается не только перпендикулярное расположение профилей с Т-образным соединителем, но и под различными углами, так как элемент имеет сгибы.

4. Соединитель типа «краб» — предназначен для соединения между собой трех-четырех потолочных профилей крест-накрест на одном уровне.

5. Двухуровневый соединитель – выполняет ту же задачу, что и «краб», но здесь один ПП располагается выше другого.

Виды каркасов

Содержание материала

Существует несколько критериев, по которым классифицируют каркасы для подвесных потолков из гипсокартона. Первый и основной – по применяемому материалу.

1. Деревянный каркас. Выполняется из бруса, достаточно редко используется, так как стоит дороже, при этом не обладает высокой прочностью и долговечностью, восприимчив к влаге. Кроме того, для деревянного бруса требуется обязательная обработка антисептиками для защиты от бактерий и гниения и антипиреном – составом, защищающим каркас от воспламенения. Основное преимущество – экологическая чистота.

2. Металлический каркас. Создается из различных профилей. Сравнительно дешев, прочен и долговечен. Технология монтажа на текущий момент отработана, процесс прост и не слишком утомителен. Если гипсокартонный потолок будет создаваться в помещении с высокой влажностью, то используют оцинкованный металлический профиль.

В свою очередь, каркас из металлического профиля делится на два основных подвида.

1. Ячеистый. Состоит из линейных элементов и перемычек, устанавливаемых между ними с одинаковым интервалом и перпендикулярно. Потому каркас и называют ячеистым – профиль и перемычки образуют между собой одинаковые квадратные или прямоугольные ячейки.

2. Поперечный. Здесь каркас состоит из поперечных металлических профилей, закрепляемых в направляющих. По сравнению с ячеистой системой, расходуется меньше материала, но конструкция требует более аккуратного подхода к проектированию и разметке.

Еще один критерий, по которому классифицируется каркас – количество уровней.

Цены на гипсокартон

гипсокартон

1. Одноуровневый каркас — профиль или балки находятся в одной горизонтальной плоскости, в результате получается ровный гипсокартонный потолок, имеющий одну и ту же высоту на всем своем протяжении.

2. Многоуровневый каркас – применяется для монтажа нескольких ярусов потолочной отделки, создания сложных узоров и плавных обводов. Иногда создается многоуровневый каркас, где гипсокартон крепится лишь по периметру стен, а в центре – натяжное полотно из ПВХ или ткани.

Теперь рассмотрим комплектующие, при соединении которых в определенной системе получается готовый и прочный каркас.

Монтаж деревянного каркаса

Потолки панельные подвесные могут быть установлены и на деревянный каркас. Что касается расстояний между профилями под панельные потолки, то они точно такие же, как и в случае создания металлического каркаса. Но рейки могут быть деформированы, и в этом случае их приходится выравнивать, для чего по мере необходимости добавляют подвесы. Особенность деревянных каркасов в том, что они не требуют установки профиля по периметру комнаты.

Края деревянных реек выставляют по выполненной линии, а центр выравнивают по капроновой нити и строительному правилу. Крайние профили монтируют вплотную к стене. Для крепления подвесов и профилей к потолку и стенам чаще всего используют пластиковые дюбели диаметром 6 миллиметров и шурупы толщиной 4-5 миллиметров. При желании допустимо применять и ударные дюбели, но только в том случае, если они будут плотно заходить в материал, поскольку шурупы в комплекте тонкие и распирают пластик плохо.

Монтаж подвесного панельного потолка, детали на видео:

Создание многоуровневого каркаса

Существует немало вариантов сооружения многоуровневой подвесной потолочной конструкции, которая может иметь различную форму.

В данном случае описывается процесс, как сделать каркас для гипсокартона на потолке, если им планируется обшить оба яруса системы и борта, имеющиеся между ними:

1. Сначала выполняют разметку. Составлению схемы и переносу ее на потолочную поверхность следует уделить максимум внимания.
2. На стене рисуют линии установки направляющих профилей для обоих уровней – нижнего и верхнего. Потом делают отверстия под крепежи.
3. На стене прикрепляют направляющие профили для обустройства верхнего уровня так, как было ранее описано в статье.
4. Монтируют прямые подвесы. Промежутки между ними можно уменьшить, а значит, получится установить большее количество этих изделий, что необходимо по причине увеличения нагрузки, оказываемой на потолочное перекрытие.
5. Крепят ПП верхнего уровня аналогично тому, как это производилось для одноуровневой потолочной системы. Можно собирать как ячеистую, так и поперечную конструкцию каркаса.
6. На стене фиксируют направляющие для нижнего уровня каркаса.
7. Прямой профиль нарезают на большое количество вертикальных стоек, которые выполняют функцию «бортов» между потолочными уровнями. Стойки крепят к несущей части верхнего уровня с использованием Т-образных или многоуровневых соединителей.
8. Внизу стоек закрепляют арочный профиль, который можно поменять на направляющий профиль, но на него нужно предварительно равномерно нанести разрезы и согнуть его в определенных местах.
9. Между направляющими нижнего уровня и арочным профилем закрепляют несущие потолочные профили.

Расчет комплектующих, инструментов, материалов

Чтобы сделать у себя дома подвесной потолок, вам понадобятся материалы для изготовления каркаса, гипсокартон и материал для финишного покрытия, который и придаст красивый внешний вид новому покрытию.

Перед началом работ следует определиться, какой каркас выбрать. Он бывает двух видов – металлический и деревянный. Для изготовления второго варианта потребуются бруски, которые необходимо будет крепить к основному потолку подвесами. В первом варианте, как можно догадаться, применяются металлические профили.

Цены на подвесной потолок

подвесной потолок

Металлический каркас для подвесного потолка

Деревянный каркас для монтажа гипсокартона

Профиль для подвесного потолка — основа всей конструкции

Металлические профили изготавливаются из оцинкованной стали и имеют названия ПП 60/27 и ПНП 28/27. Также вам могут встретиться профили под названием CD и UD – это их зарубежные маркировки.

Размеры профиля для гипсокартона

Также для монтажа каркаса потребуются крепежные элементы – специальные подвесы для потолков, дюбель-гвозди и анкеры, «крабы»-соединители для соединения перемычек, саморезы двух видов («малыши» с буравчиком для металла и специальные для гипсокартона).

Подвес для гипсокартона

Гипсокартонный потолок на металлическом каркасе с периметральными профилями (два варианта стыкования )

Схема использования анкеров для подвешивания предметов на гипсокартон

Цены на гипсокартон

гипсокартон

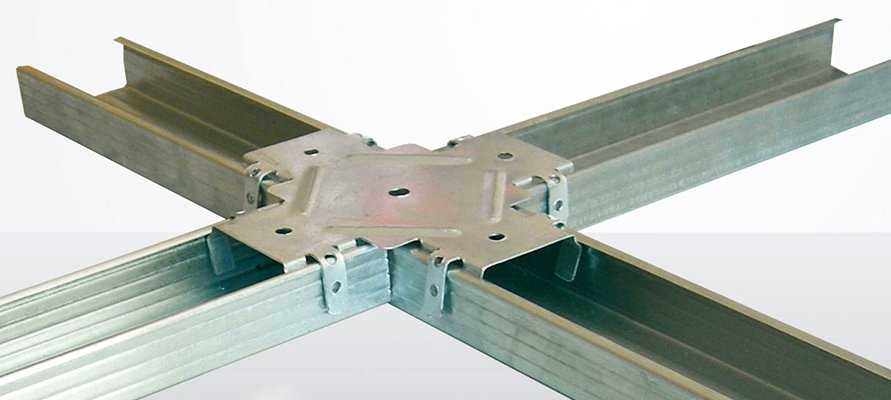

Фото «краба» для каркаса гипсокартонного потолка

Основной элемент отделки – это гипсокартон, который бывает нескольких видов:

• ГКЛ – стандартный;
• ГВКЛ – он способен сопротивляться воздействию влаги;
• ГКЛО – огнеупорный, при изготовлении используется стекловолокно;
• ГКВЛО – сочетает в себе свойства сопротивления огню и влаге;
• ГВЛВ – гипсокартон самого высокого качества, его еще называют суперлистом.

Маркировка видов гипсокартона

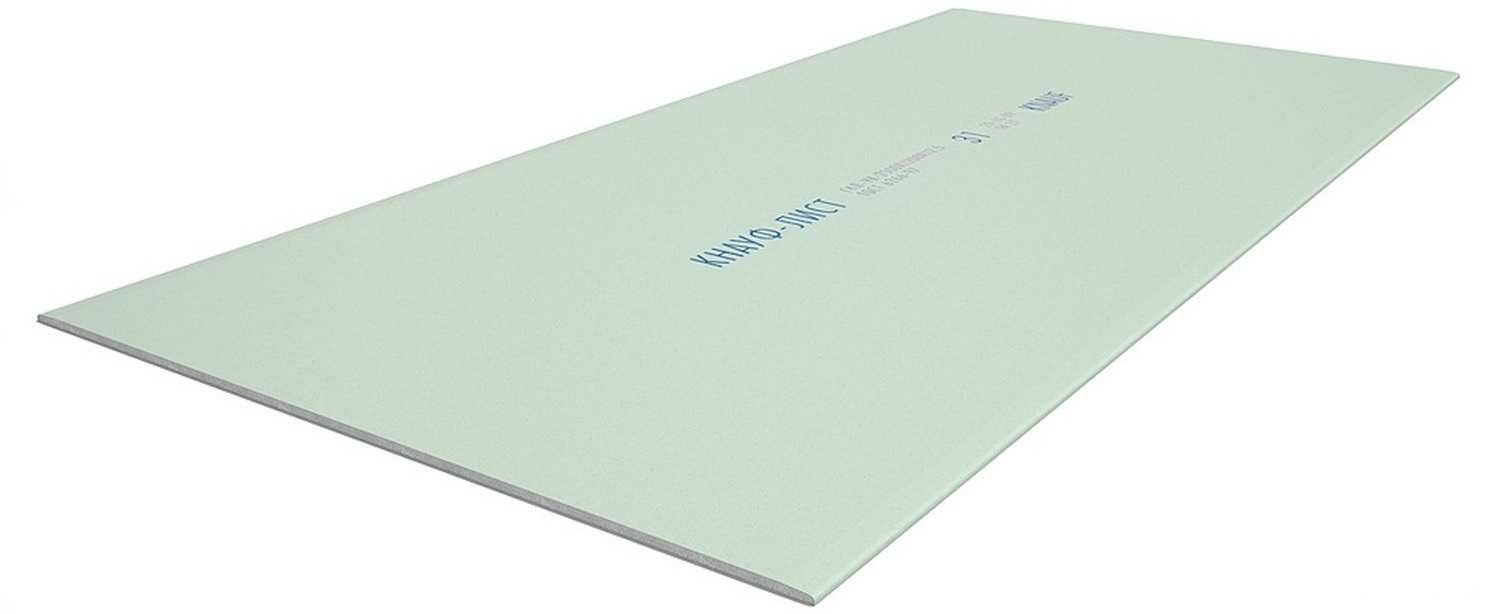

Суперлист Кнауф

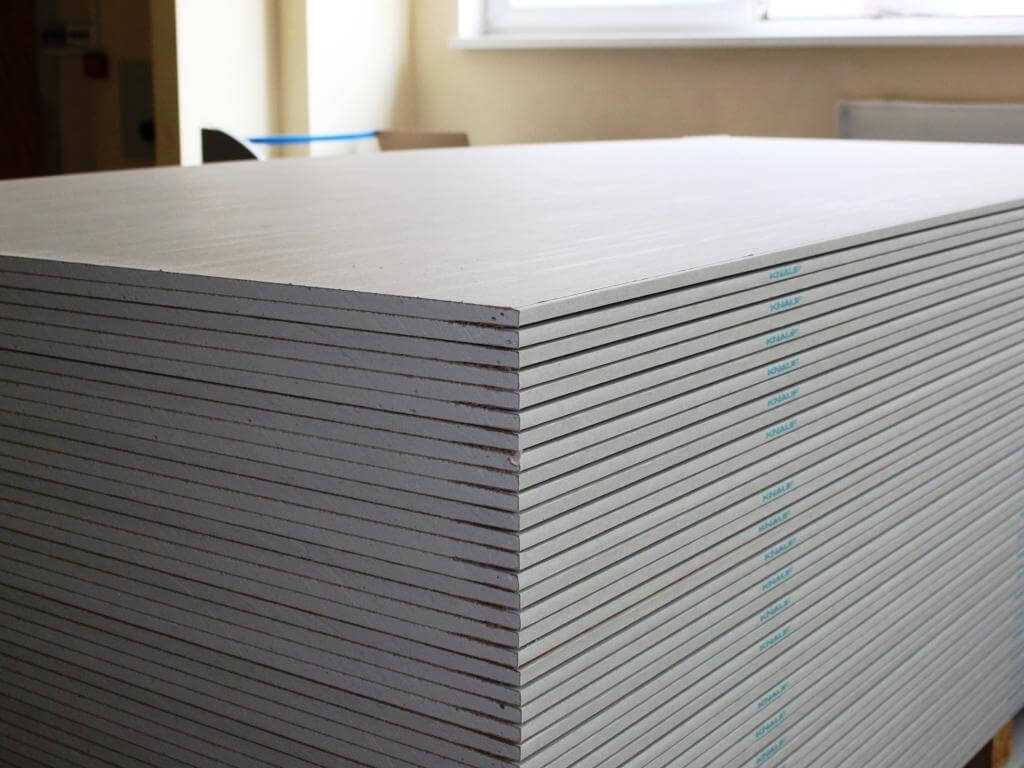

Вес гипсокартона зависит от толщины и размера листа

Как правило, из-за своей цены, оптимального веса, а также из-за отсутствия особых противопожарных требований в жилых помещениях для монтажа потолка обычно используют стандартный гипсокартон ГКЛ.

Типы кромки гипсокартонных листов

Берут обычно лист, параметры которого следующие:

• толщина – 9,5 мм;
• ширина – 600-1200 мм;
• длина – 1500-2500 мм.

Для расчета количества листов на одну комнату лучше всего использовать онлайн калькуляторы, но можно рассчитать это число и самостоятельно. Зная площадь потолка, а также размеры гипсокартона, это сделать довольно просто в соответствии с подробной схемой всей потолочной конструкции.

Цены на потолок «Армстронг»

потолок «Армстронг»

Гипсокартон

Еще одна неприятность, которая связана с тяжестью конструкции из гипсокартона – это растрескивание мест, где будут проходить швы. Цельную конструкцию вам установить разом не удастся, опять же, из-за ее веса. Поэтому во время отделки нужно очень внимательно следить за тем, как идет работа.

Примеры применения гипсокартонных листов для отделки стен и потолков

Помимо материалов, для монтажа подвесных потолков понадобятся следующие инструменты:

• шуруповерт;
• перфоратор;
• рулетка;
• лазерный уровень;
• стремянка;
• нож;
• простой карандаш для нанесения разметки.

Инструменты для монтажа гипсокартона

Также могут потребоваться точечные светильники, люстра и прочие элементы подсветки. Стоит помнить, что монтаж электропроводки следует проводить до того, как вы приступите к обшивке каркаса.

Для внешней отделки подвесного потолка необходимо приобрести:

• грунтовку;
• шпатлевку;
• шпатель;
• ленту-серпянку.

Лента-серпянка

Таблица. Примерный расход количества материалов на 1 квадратный метр подвесного потолка.

Материал	Расход
Гипсокартон	1 м кв.
Анкер-клин для потолка	1 шт.
ПП-профиль 60/27 или CD	2,9 м
ПП-профиль 28/27 или UD	По периметру
Лента уплотнительная	По периметру
Подвесы и тяги	По 1 шт.
Подвес прямой	1 шт.
Саморез по металлу	2 шт.
Краб	2 шт.
Удлинитель профилей	0,2-0,5 шт.
Дюбель	2 шт. на 1 м профиля ПП 28/27
Саморез для гипсокартона	23 шт.
Лента разделительная	По периметру
Лента-серпянка	1,2 м

Схема потолка из гипсокартона — расчет материалов

Пример чертежа подвесного потолка
