Светильники для потолка из гипсокартона: виды, установка точечных приборов, фотографии

Особенности размещения и установки световых приборов

Места отверстий под светильники нужно разметить заранее с учетом расположения каркаса, чтобы они не попадали на его элементы. Кроме того, отверстия должны соответствовать подготовленным заранее петлям в проводке. Нужно знать заранее и учитывать основные особенности применяемых световых приборов, такие как:

расстояние между точками освещения должно быть менее 120 см, что обеспечит пересечение световых потоков. Угол расхождения света в потоке у точечных светильников ограничен, и если они не пересекаются, может возникнуть эффект освещения отдельными пятнами;
расстояние от источника света до стены не должно превышать 55 – 60 см.

Стойки для точечных светильников крепятся к основанию потолка

Отверстия в гипсокартоне предпочтительно выполнять корончатым сверлом для древесины, а еще лучше – круговым с регулируемым расстоянием резца от центра. Это позволяет выполнить отверстия точно нужного размера, что обеспечить надежное крепление светильника на потолке из гипсокартона.

Установка точечных светильников

Как устанавливать светильники

Начинают процесс монтажа с обязательного обесточивания помещения. Далее, следуя рабочему эскизу, устанавливают каркас из направляющих и потолочных профилей по уровню потолка таким образом, чтобы ниша уместила в себе “сердце выбранного устройства.

На следующем этапе устанавливают осветительную коробку под светодиодные точечные светильники, галогеновые или в основе с лампами накаливания

Важно, чтобы коробка была расположена с удобным к ней доступом

Проводка от зафиксированной осветительной коробки укладывается в заранее установленный гофрированный рукав из пластика, устойчивого к возгоранию. Рукав крепят специальными крепежами, предотвращая контакты проводов в случае повреждения изоляции с элементами каркаса. Сразу после этого можно переходить к этапу установки выключателя, который должен размыкать провод фазы и никак иначе.

Там, где будут установлены лампы в потолок готовят выводы проводов. Подключение лучше выбирать последовательного типа, чтобы избежать перегрузки клеммника.

Когда все перечисленные выше этапы будут окончены, можно переходить к обшивке конструкции, оставляя отверстия в с таким же диаметром местах фиксации прибора, используя сверло с коронкой. Если планируются квадратные точечные светильники, то для начала под них также готовят стандартные круглые отверстия, которые позже “подгоняют под форму приборов ножовкой.

Для подсоединения провода используют клеммную колодку. На этом этапе необходимо следить за проводами, стараясь исключить образование заломов. Готовые приборы фиксируют в отверстиях, поступая с каждым по аналогии с предыдущим.

Не стоит забывать о том, что светильники врезные галогенного типа потребуют дополнительного монтажа понижающего трансформатора. Алгоритм его подключения следующий:

Провода зачищают с каждой из сторон по 0,5 см.
Подготовленные части вставляют в клеммники на приборе и трансформаторе.
Затягивают винты с дополнительной изоляцией окончаний.
Подключают к клеммнику.

Устанавливать лампочки для потолка нужно исключительно в резиновых перчатках, таким образом, избегая появления неэстетичных следов на поверхности.

Далее нужно рассчитать, какое количество светильников использовать на натяжном потолке. Ведь чтобы комната стала уютной и комфортной, она должна получиться хорошо освещенной. Одним из факторов, который влияет на количество источников точечного света и дает ответ на вопрос, как разместить точечные светильники на потолке, является цветовое зонирование потолочной поверхности.

Если дизайнер планирует реализовать в комнате такую идею, то это нужно учитывать при расчетах.

малый радиус рассеивания светового потока;
низкая мощность;
неповоротный тип стационарен: свет от лампочки рассеивается строго вниз;
несколько сложная техника замены ламы: чтобы ее выкрутить из цоколя, придется снимать кольцо.

В спальне яркое освещение не нужно вовсе, поэтому, здесь можно задуматься над тем, нужна ли вообще люстра. В современных интерьерах спален все больше встречаются встроенные и накладные точечные светильники, которые размещены по кругу либо овалом. Также рекомендуется расположить споты зигзагом либо в шахматном порядке, чтобы придать потолочному освещению некой изюминки. Для чтения можно расположить над кроватью бра, чего будет вполне достаточно.

Итак, первое, о чем Вы должны знать — требования к расположению осветительных приборов

Чтобы свет был качественным и максимально эффективным, рекомендуется размещать изделия по следующим правилам: Но если присмотреться к тому, как светит одна громоздкая люстра- Вы обратите внимание на то, что по углам комнаты света не достаточно, за то в центре света с избытком. Разместить 2-3 точечных светильника не сложно, но с ростом количества точек число вариантов установки растет в прогрессии

Приводимые ниже наброски могут стать базой для самостоятельной проработки светового оформления помещений.

Установка светильников

Монтаж приборов освещения имеет свои нюансы и правила

При выполнении работ требуется соблюдать аккуратность и осторожность, чтобы исключить ошибки

Точечные

Подключение такого варианта не отличается сложностью, но предполагает соблюдение определенной последовательности действий.

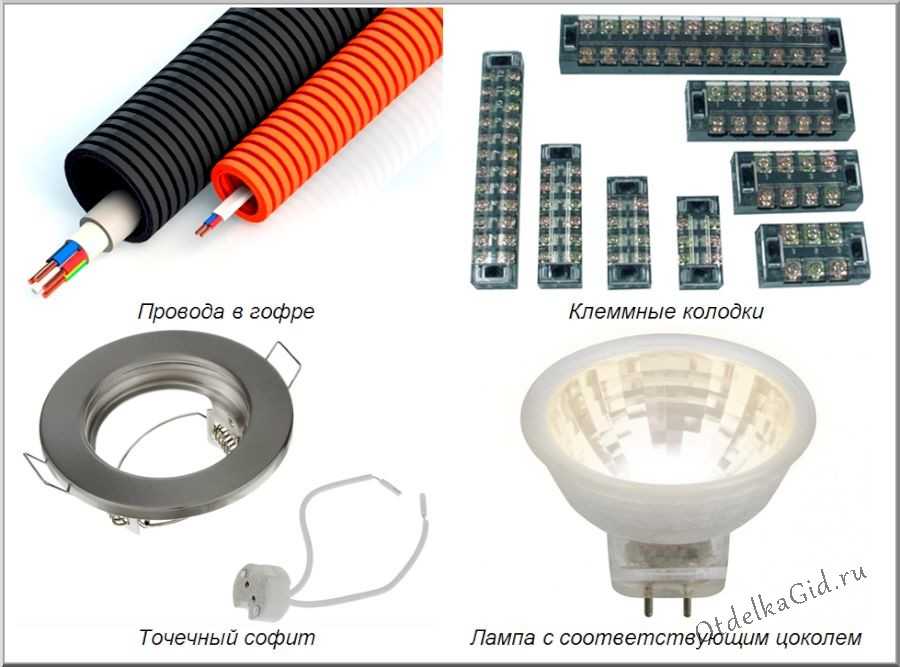

Подбор комплектующих

Все необходимое подготавливается заранее:

Электрические провода. Трехжильные медные с сечением 1,5 мм2.
Клеммная колодка. Используется для соединения.
Патрон и корпус с пружинами, внутри которого находится стопорное кольцо. Потолочные светильники, встроенные в гипсокартонную конструкцию, могут иметь цельную или разборную структуру.
Лампа. Чаще всего не входит в основную комплектацию, поэтому приобретается отдельно.

На этапе подготовке провода следует затянуть в пластиковую или металлическую гофру, для этого внутри гофры есть специальная металлическая нить

Работы осуществляются с использованием дрели, коронок по дереву, строительного ножа и изоленты.

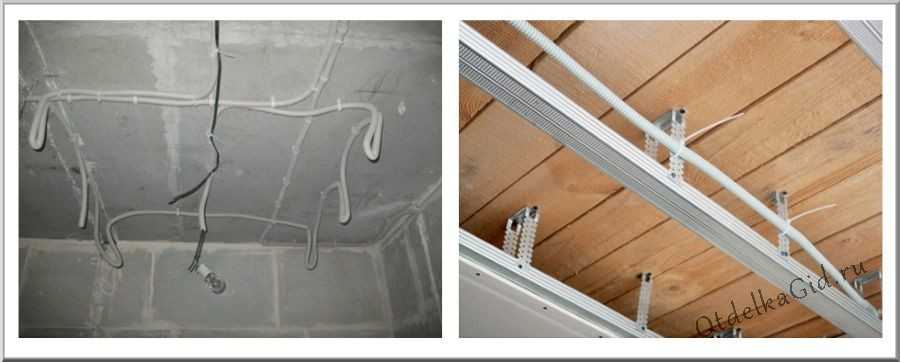

Прокладка проводов

Чтобы правильно установить в гипсокартонный потолок светильники, предварительно нужно разместить электрический кабель. Чаще всего разводка выполняется от распределительной коробки через выключатель.

Провести провода несложно. Для этого их предварительно помещают в специальную защитную гофру. Распределение происходит согласно составленной схеме по участкам, где предполагается врезать светильники. Кабель можно прикрепить к стене при помощи зажимов и подвязать к деталям каркаса.

Проводку можно крепить как до монтажа металлокаркаса, так и после, главное, чтобы отводы на светильники были заранее приготовлены и имели достаточную для подключения длину

При разводке от коробки и последующих работах подача электричества на эту цепь должна быть отключена. Чтобы обеспечить функционирование остальных домашних приборов, заранее предусматривается отдельный автомат для этого помещения. Также при необходимости в цепь встраивается понижающий трансформатор.

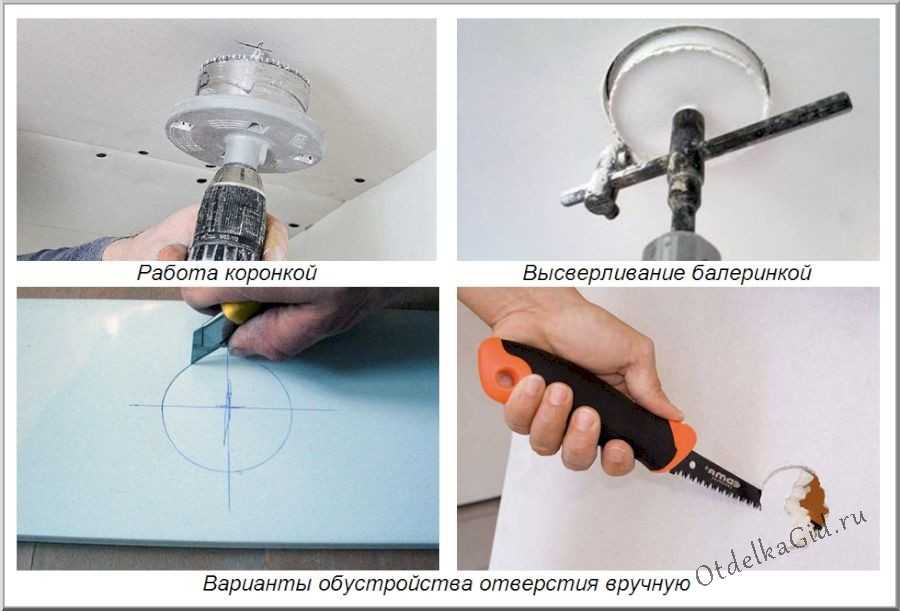

Создание отверстий в ГКЛ

Независимо от типа освещения, чтобы правильно закрепить на потолок светильник, потребуется вырезать участок в гипсокартоне. Монтаж встраиваемой модели самый трудоемкий. Сделать посадочное место можно двумя способами:

Высверливание. Размер коронки должен соотноситься с диаметром внутренней части светильника. Размечаются точки монтажа и дрелью на небольших оборотах создаются отверстия. Этот метод позволяет быстро и качественно встраивать любые модели.
Вырезание. Более сложный способ, который требует аккуратности. Нужный контур отмечается на поверхности и вырезается строительным ножом. Отверстие должно быть немного меньше, чтобы исключить проблемы в случае неверных расчетов. Остальное выравнивается напильником.

Для вырезки круглого отверстия обычно используют коронку по дереву или балеринку, они дают гарантировано качественный результат

При использовании любого метода необходимо исключить сильное давление на ГКЛ.

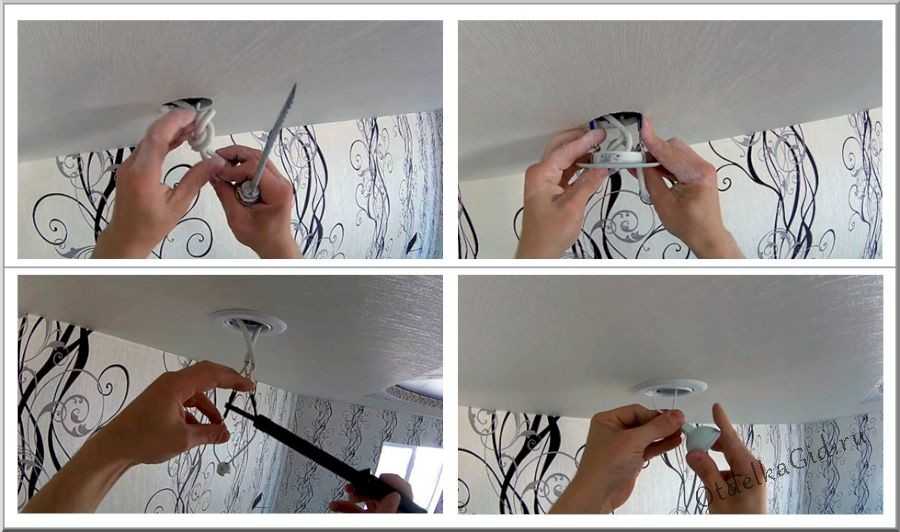

Монтаж и подключение светильников

Технология установки:

Из отверстия нужно вытащить кабель. Учитывается, что все концы должные быть подготовлены заранее.
К основным проводам подсоединяется патрон. Для этого используется колодка или выполняется классическая скрутка и изоляция.
Крепится корпус

Вставлять его нужно осторожно: пружины отгибаются вверх, деталь заводится в отверстие.
Подсоединяется лампа и фиксируется стопорным кольцом.

Некоторые разновидности предполагают предварительное вкручивание осветительного изделия с последующим подключением и встраиванием.

При подключении светильника провода либо пропаиваются, либо соединяются через клемник, при этом алюминиевые и медные провода соединяются только через клемник

Установка спотов и других похожих моделей, которые нуждаются в посадочной площадке или планке, осуществляется несколько иначе. В отличие от предыдущего варианта, отверстие вырезается только для вывода кабеля, а не для того, чтобы повесить элемент. На отмеченном участке фиксируется монтажная рейка, которая требует заранее предусмотренных закладных, если работы проводятся на каркасной системе. Схема подключения не отличается от предыдущей.

Люминесцентные

Люминесцентные точечные потолочные светильники – это неплохой выбор для гипсокартонных потолков. Основным недостатком таких точечных светильников является глубина патрона. Ведь для установки потребуется посадка 7 – 10 см, и, соответственно, межпотолочное пространство должно быть глубиной не меньше 8-12 см, а это не всегда возможно в обычном помещении.

Огромным преимуществом является то, что срок службы люминесцентных светильников превышает срок эксплуатации обычной лампы в десять раз (на 5000-10000 часов больше).

К примеру, для освещения помещения необходимо три обычных лампы на 100 Вт, их легко можно заменить на три люминесцентные лампочки по 20 Вт. Может быть поэтому, такую лампу в народе называют «экономка».

Такие точечные светильники легко подойдут, как для натяжных, так и гипсокартонных потолков, т.к. благодаря их высокому коэффициенту полезного действия уменьшается теплоотдача, а значит, они не нагреваются.

Люминесцентные лампы отличаются цветом.

Больше всего пользуются спросом модели, дающие разноцветный свет:

белый (ЛБ);
холодно-белый (ЛХБ);
тёпло-белый (ЛТБ);
тёпло-белый с улучшенной цветопередачей (ЛТБЦЦ).

Для украшения помещения можно использовать лампы с цветным люминофором – жёлтые (ЛЖ), зелёные (ЛЗ), голубые (ЛГ), красные (ЛК), розовые (ЛР) и лиловые (ЛГР).

Подготовительные работы — с чего начинать

Грамотная установка светильников в гипсокартонный потолок потребует подготовки рабочего эскиза для предварительного планирования размещения приборов. Проще всего использовать для этого специальные компьютерные программы.

Что касается выбора места расположения, то здесь важно убедиться в том, чтобы отверстия под приборы не зацепили элементы профиля. Идеальный вариант, когда устройства находятся на расстоянии нескольких сантиметров от края профиля

Это требование необходимо соблюдать для того, чтобы светильник подучилось зафиксировать с помощью специального замка.

Чтобы выполнить качественный монтаж светильников точечного типа, необходимо подготовить набор инструментов. Помимо электродрели это должны быть отвертки разного диаметра, коронка для работы по дереву, пассатижи и клеммные колодки.

Особенности галогенных точечных светильников

По мнению многих мастеров самыми выгодными являются точечные светильники со встроенными галогенными лампочками. Такой вывод обусловливается тем, что служат они значительно дольше своих «собратьев» по освещению. Более того, относясь к группе энергосберегающих, галогенные точечные светильники способны значительно сэкономить вам счета за электроэнергию.

Галогенные лампы используются с некоторыми осветительными приборами:

Потолочными.
Выносными.
Накладными.

Выносные и накладные приборы монтируются на поверхность стены, предметов мебели и интерьера. Потолочные в свою очередь устанавливаются в перекрытия из гипсокартона.

Также, как другие точечные светильники, эти имеют миниатюрные размеры, поэтому не требуют много места и способны разместиться в любой зоне помещения, создавая полноценное яркое освещение. Галогенные приборы делятся на два вида: рефлекторные, капсульные.

Первый вид представляет группа низковольтных ламп. Действие таких источников света основана на работе рефлекторов, которые монтируются во внутреннее пространство миниатюрной колбы. Сама галогенная лампа установлена в центре колбы.

Второй вид – пальчиковые лампы. Эти приборы имеют относительно маленькие габариты, а внешне схожи с капсулой. В пальчиковых источниках света установлено продольное или поперечное тело накаливания. Благодаря такому устройству пальчиковые лампы работают без опасности воспламеняемости, поэтому они эксплуатируются в светильниках открытого типа, без застекления. Значительное многообразие галогенов и точечных источников света, действующих вместе, разрешает организовывать своеобразное освещение помещений со значительной экономией электроэнергии.

Правила разметки под каркас для подвесного потолка из гипсокартона

После того, как все подготовительные мероприятия завершены, можно приступать к первой части монтажа каркаса потолка из гипсокартона — разметке. Для начала следует определить самый низкий угол с помощью замеров высоты от пола до потолка. Именно из этого угла следует отмерить расстояние, под которым будут спрятаны будущие коммуникации.

В отмеченном месте необходимо установить лазерный уровень и с помощью световых линий задать часть сетки, которую впоследствии можно просто очертить карандашом. Стоит учесть, какой вид каркаса используется — металлический одноуровневый, многоуровневый или деревянный. С обрешеткой под гипсокартонный многоуровневый потолок придется повозиться, особенно тем, кто не имеет достаточного опыта подобных работ.

Следующим шагом будет разметка под потолочные профили. Для этого от края стены натягиваются веревки на расстоянии 0.6 м, по которым впоследствии будут располагаться сами профили.

Деревянный каркас потребует предварительной обработки материала для защиты от избыточной влажности. Такая работа очень кропотлива и при недостаточно качественном выполнении приведет к быстрому разрушению основы. Поэтому металлическая конструкция пользуется большим спросом, кроме тех случаев, когда сами основные перекрытия выполнены из дерева.

О том, как сделать каркас для гипсокартона на потолке самостоятельно существует много информации и обучающего видео, которое можно скачать в Интернете. Далее речь пойдет об особенностях основных этапов монтажа металлической основы.

Установка профиля UD производится таким образом, чтобы его нижняя часть совпадала с предварительно отмеченным уровнем.

Для этого используются дюбели или шурупы для быстрого монтажа. Порядок выполнения работ будет следующим:

просверлить отверстия в профиле на расстоянии 40-50 см и диаметром 6 мм;
приставить профиль к стене так, чтобы его низ совпал с уровнем;
карандашом нарисовать на стене контуры отверстий и проделать их с помощью перфоратора;
с помощью дюбелей закрепить профиль на стене.

В случае неровной поверхности стены стоит подрезать профиль с обеих сторон ножницами по металлу. Профиль CD должен монтироваться так, чтобы впоследствии исключить растрескивание гипсокартонных плит на стыках. Главное правило: чем больше используется несущих профилей, тем ровнее и аккуратнее выглядит потолок.

Расстояние между ними обычно выбирается 40 см, но это сильно зависит от формы самого помещения. Для удобства, между направляющими, можно натянуть параллельные нити, которые станут визуальной основой для будущего каркаса. После монтажа следует проложить все коммуникации, провода, утеплитель, а затем приступать к обшивке гипсокартоном.

Завершение процесса монтажа каркаса под потолок

В случае установки каркаса для двухуровневого потолка из гипсокартона возникает дилемма: в какой очередности монтировать первый и второй уровни. Дело в том, что стандартная технология, когда сначала монтируется верхний ярус, а затем нижний, имеет ряд недостатков: ухудшение прочности конструкции, увеличение затрат (нужны длинные саморезы).

При обратном монтаже возрастает трудоемкость операции и временные затраты, которые в случае использования наемной строительной бригады всегда принимаются в расчет. При изготовлении каркаса для потолка из гипсокартона своими руками стоит потратить лишнее время, но сделать работу более качественно, “на века”.

Существует множество рекомендаций на тему того, как делать каркас для гипсокартона на потолке, как от профессиональных строителей, так и от мастеров-самоучек. Такая информация очень полезна и хотелось, чтобы каждый, кто сталкивался с монтажом подвесных потолков, делился своим опытом и рекомендациями с начинающими ремонтниками. Ведь в любом деле есть свои секреты и нестандартные решения тех или иных вопросов.

Крепление листов гипсокартона

С монтажом горизонтальных листов гипсокартона особых проблем не возникает – зажимаете их с помощью струбцины или помощников и заворачиваете саморезы шуруповертом. Если лист будет располагаться у границы между уровнями – заранее обрежьте его в соответствии со схемой.

Резка гипсокартона

Как крепить гипсокартон к каркасу

Крепление листов гипсокартона к металлическому каркасу

Кроме того, сделайте заранее отверстия для точечных светильников.

Вырезание отверстия в гипсокартоне с помощью специальной насадки для дрели — коронки

Насадки для дрели — коронка

А вот создание гнутых полос гипсокартона является достаточно сложным и трудоемким делом, требующим большой аккуратности – поломать или еще как-то испортить материал очень просто.

Всего существует два способа гнуть гипсокартон.

С помощью надрезов. Берется полоса материала и на ее внутренней стороне выполняются надрезы. Будьте осторожны – разрезайте только картон с внутренней стороны и слой гипсового теста, внешний слой должен остаться нетронутым. Затем по этим пропилам лист сгибается и устанавливается на каркас.
С помощью смачивания. По внутренней стороне листа проводят валиком с шипами, которые пробивают картонную оболочку. Дальше лист с внутренней стороны смачивают, выжидают некоторое время и, сгибая, укладывают на заготовку, после чего зажимают струбцинами. В таком положении лист, высыхая, приобретает нужную форму.

Схема шаблонов изгиба ГКЛ

Сделать изгиб листа гипсокартона достаточно просто

После установки ровных и гнутых листов из гипсокартона необходимо зашпаклевать стыки между ними и шляпки саморезов.

Шпаклевка для затирки швов в гипсокартоне

Отделка гипсокартонного потолка

При необходимости конструкцию из гипсокартона можно зашпаклевать полностью. Заключительный этап – отделка фигурного потолка флизелиновыми обоями или краской.

Фигурный гипсокартонный потолок перед финишной отделкой

Что такое точечный светильник?

Точечный светильник – это аккуратный миниатюрный предмет освещения со встроенными лампочками (одной или несколькими). Эти лампочки могут быть галогеновыми, светодиодными или лампами накаливания. За счет уникальной системы устройства потребитель их любит монтировать в разных по дизайну, параметрическим данным помещениях. Конечно, самая популярная область монтажа осветительной системы – это жилые комнаты в доме или квартире.

Точечный светильник – небольшая приспособь, имеющая маленький радиус распространения света. Из-за этого для подсветки потолка используют группы светильников, так как по одиночке их установка нецелесообразна назначению. Как правило, приборы размещаются в равной удаленности друг от друга или вовсе объединяются в группы.

Функциональное назначение точечного светильника – создание благоприятного освещения дома. Вторая значимая задача устройств заключается в создании декоративного обрамления потолочного пространства.

Часто перед демонтажем старого потолка и устройством нового у хозяина возникает мысль о том, как выгодно расширить пространство в комнате за счет освещения. С этой задачей смогут справится точечные светильники, так как они способны визуально изменить пространство или вовсе создать отдельные жилые зоны.

Благодаря универсальности осветительной конструкции устанавливать ее можно под всякие потолочные перекрытия: подвесные, натяжные, гипсокартонные, ведь от того, какой потолок, зависит выбор точечных светильников и их тип.

Как подобрать светильник

Чтобы освещение дома соответствовало всем требованиям владельца, важно учесть всю совокупность основных параметров осветительных приборов, а также особенности помещения, отделки потолка и многое другое

В частности, нужно обратить внимание на такие моменты:

Тип осветительного прибора ( стационарный, поворотный, с вынесенным рассеивателем и т.д.) Стационарные модели можно приобрести по очень доступной цене, так как они менее функциональны.
Способ крепления: накладные, встраиваемые. Первый вариант устанавливается на поверхность, второй врезается в гипсокартоновый потолок, для чего нужно заранее сделать в листе отверстие соответствующего диаметра. Таким образом, немаловажную роль играют и габариты осветительного прибора, а также уровень его нагрева при работе.
Степень защиты. Для жилых комнат и кухни подойдут модели IP20, IP23. В ванной и других помещениях с высокой влажностью нужны модели с защитой IP57 и выше. Для этих помещений гораздо безопаснее здесь устанавливать низковольтные приборы.
Дизайн и тип материала: пластик, металл, стекло и т.д. Пластиковые модели самые недорогие, однако, для дома лучше все же остановить выбор на хромированных, стеклянных и хрустальных моделях.
Качество крепежа. Встраиваемые модели оснащены особой системой крепления, под названием «пружины». Такой механизм дает возможность быстро и легко установить и снять при необходимости осветительный прибор.

Процесс замены лампочки и трансформатора — алгоритм действий

Не всегда для того, чтобы наладить работу светильника нужно его разбирать. Обычно бывает достаточно вытащить лампочку, срок годности которой подошел к концу. Для этого проще всего снять подвижную часть прибора, в которой закреплена лампа, поддев ее обычной отверткой.

В большинстве случае к поверхности потолка эта часть крепится с помощью двух выступов по окружности, с которыми достаточно просто работать. После удаления сгоревшей лампы на ее место вкручивают новую нужной мощности, крепят кольцо на место и закрепляют конструкцию.

Если дело все же в трансформаторе, придется его заменить. Специалисты рекомендуют использовать несколько маломощных устройств в качестве выгодной альтернативы одному, но мощному. Идеально, когда каждая лампа имеет свой трансформатор.

Проблема в том, что галогеновые лампы, чаще всего применяемые для устройства освещения подвесных систем, подключают параллельным типом соединения, что означает мощность трансформатора, равную суммарной мощности всех ламп. При выходе из строя даже одной лампы, остальные из-за неравномерно распределяемого напряжения также сгорают одна за другой.

Правильный выбор — электронный компактный трансформатор, подходящий для монтажа в подвесном потолке для замены сгоревшего. Размещают его на расстоянии 20 см от источника света и тепла. Подключают прибор подведением к нему кабеля с выводом исходящих от него проводов к патрону светильника.

Установка точечного светильника в потолок

Монтаж точечных светильников в гипсокартон делается, когда на потолок уже нанесено финишное покрытие. Работать следует аккуратно, чтобы декоративное покрытие осталось неповрежденным.

Проводка обесточивается, после чего ее концы протягиваются через отверстия в гипсокартоне и подключаются к клеммным колодкам или зажимам точечных светильников. Для этого патрон раскручивается и отделяется от корпуса. Два подводящих провода – фазный и нейтральный – подключаются к клеммнику патрона.
На корпусе большинства светильников закреплены подпружиненные усики. Они сводятся вместе и светильники в гипсокартон вставляются через отверстия потолка. Пружины разводят усики и прижимают корпус к гипсокартону с обратной стороны.
Патрон вынимается через отверстие корпуса и подключается к лампе.
Затем она вставляется в корпус и крепится стопорным кольцом.
Перед окончательной фиксацией следует включить питание и проверить работу светильника.

Способ монтажа светильников может отличаться. Перед их установкой следует прочитать инструкцию, где все операции должны быть подробно расписаны.

Соединение проводов производится пайкой (скрутка не допускается) с последующей изоляцией.

Схемы включения ламп могут быть разными. Для подключения отдельных секций применяются двух- и трехклавишные выключатели.

Светильники для потолка из гипсокартона бывают разными
