Светильники в гипсокартонный потолок: выбираем и устанавливаем сами

Виды светильников для подвесных потолков из гипсокартона

  • Точечные. Наиболее распространенный тип. Рынок предлагает много моделей, отличающихся конструктивной схемой, типом напряжения и видом ламп. Чаще всего используются для зонирования помещения.
  • Светодиодные. Потребляют мало энергопитания, долговечны. В основном применяются для создания акцента на некоторых элементах декора, поскольку как самостоятельный источник освещения они не используются из-за низкой мощности.
  • Оптоволоконные. Пожаробезопасные, отличаются оригинальным внешним видом. Используются для воплощения различных дизайнерских идей. Обойдутся недешево, но прослужат сравнительно долго.
  • Встраиваемые. Они могут быть оснащены специальным поворотным механизмом. Если же его нет, то радиус освещения обычно составляет 30 градусов. Выделяют модели открытые и закрытые. У последних, как правило, выше класс защиты от пыли и влаги.
  • Подвесные. Небольшие плафоны, которые монтируются на заранее подготовленный закладной профиль.

Установка светодиодной подсветки

В полученный каркас вставляется основной профиль. Проводка выводится по бокам, и каркас зашивается плитами. В нишу крепится бордюр – он скроет ленту. Можно приклеить карниз из полистирола или любую планку подходящей ширины, ее видно не будет. Наконец, готовится проводка, и устанавливаются осветительные приборы. Шпатлевку гипсокартона и стыков выполняют до монтажа подсветки или после. Технически одно другому не мешает.

Разводка проводки и каркас

Учитывают, что длина светодиодной ленты не более и не менее периметра поверхности. Параметры трансформатора и блока соответствовуют номинальным

Подсоединение электрики выполняют осторожно и внимательно, после чего в обязательном порядке проверяют работоспособность схемы и только после крепят к нише. Ленту разрезают в помеченных точках

Если требуются соединения более трех катушек (длина периметра 15 метров), то используется параллельное подключение.

Видео представляет вариант гипсокартонного потолка с освещением:

Не допускается соединение медной и алюминиевой жилы. При прокладке провода избегают контакта с элементами из металлов, используют защитную гофру. Соблюдают полярность подключения и другие меры безопасности при работе с электричеством.

Монтаж пройдет легко, если следовать правилам. В итоге получается стильный, а главное, самостоятельно изготовленный подвесной потолок.

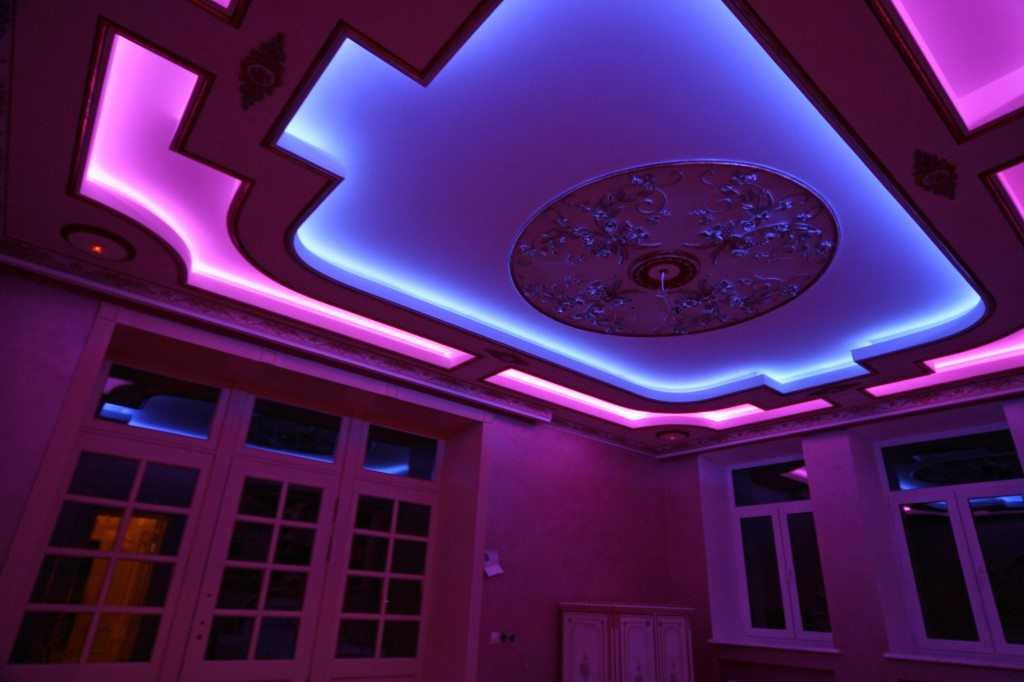

Потолок с подсветкой

Варианты расположения светодиодных точечных светильников для гипсокартонных потолков

Схема монтажа и расстановки точек освещения на гипсокартоне зависит только от дизайна потолка. Это может быть установка ламп цепочкой по периметру помещения. Для подобной схемы используют стационарные нерегулируемые светильники.

Достаточно популярна схема, в которой потолочные фонари распределены несколькими группами. В этом случае основная часть светового потока направлена не вертикально, а под углом на стену.

Это называется освещение отраженным потоком. Очень удобно, если в помещении нужно создать атмосферу комфорта.

На кухне и во вспомогательных помещениях устанавливают регулируемые светильники со светодиодными отражателями. Они наиболее удобны для условий, где работают и требуется высокая яркость освещения.

Это интересно: Какие светильники лучше для натяжного потолка — как выбрать споты, встраиваемые, наружные потолочные светильники, какие бывают

Как установить

Чтобы купить правильное количество необходимого материала, заранее определяется место расположения светильников, планируется разводка кабеля. Схема подключения составляется индивидуально, в отдельных случаях можно применить готовую.

Схемы подключения

Порядок выполнения работы:

  1. Предварительно до начала разметки и проведения разводки кабеля монтируется каркас из профиля (металлического) или бруса из дерева для гипсокартонного потолка. На этом этапе работы необходимо учесть вид приобретенных светильников (встраиваемые, накладные), потому что их монтажи несколько отличаются. В случае, если будут устанавливаться накладные осветительные приборы, то на каркас или к потолку нужно прикрепить твердую основу. На нее через гипсокартон будет прикручена панель накладного светильника. Для накладных моделей над потолком предусматриваются площадки для монтажа.
  2. Кабельную разводку следует «одеть» в гофрированную трубку из пластика и закрепить на каркасную обрешетку. Там трубка крепится на специальные кронштейны или же прикручивается на пластиковые хомуты (в нескольких точках крепления). Кабельные петли (длинна около 200-300 мм) оставляют свободными, к ним будут подсоединяться светильники в специальных местах.

Установка проводки

Осветительные приборы обычно монтируются на расстоянии 500-1200 мм (из эстетических соображений и удобства установки). Попозже петли из кабеля пропустятся через подготовленные отверстия в гипсокартоне и выведутся на внешнюю сторону.
Затем выполняется крепление листов гипсокартона. На последних при помощи линейки и рулетки отмечаются места установления светильников (за ориентацию берется линия соединения листов)

При этом важно следить, чтобы намеченные отверстия не попали на направляющую каркаса.
Стоит отметить, что центр будущей окружности для монтажа светильника должен находиться на расстоянии от стены не больше, чем 550-600 мм.

Для каждого прибора готовится отверстие

  1. Если требуется использование трансформатора, то он устанавливается над потолком (в межпотолочном промежутке). Прибор крепится на обрешетке или просто выкладывается на поверхности листа.
  2. Обязательно выполнить качественную изоляцию всех соединений проводов, которые будут оставлены над поверхностью потолка. Лучший вариант — использовать современные клеммы Ваго. Если выполняется скрутка, то ее прессуют в медной гильзе, а потом тщательно изолируют с помощью термоусадочной трубки или изоляционной ленты. Строго запрещается оставлять оголенные соединения или контакты.
  3. Для сложной схемы разводки применяется распределительная коробка, в которую подводится магистральный кабель. Сэтого места выходят иные разветвления.

Монтаж светильников

Важно! Стоит помнить, что при любых вариантах составления схемы разводки нельзя проводить кабель в диагональном направлении. Это объясняется тем, что в случае повреждения будет очень сложно его обнаружить

Монтажные работы требуют применения следующих инструментов:

  • дрель;
  • измерительная рулетка;
  • лента для изоляции;
  • плоскогубцы;
  • индикатор фазы напряжения;
  • коронки для вырезки отверстий;
  • канцелярский нож.

Потолочные светильники — стильное оформление помещения

Точечные потолочные светильники, встроенные в гипсокартонную конструкцию — это стильное дизайнерское решение в оформлении интерьера помещения. Такой выбор позволяет визуально поменять пространство.

Точечные светильники

Конструкция и размещение точечных светильников

Точечным светильником называется небольшое устройство, которое крепится вровень с подвесным или натяжным потолком. Такой светильник, как правило, имеет компактные размеры, потому для полноценного освещения помещения необходимо установить несколько ламп, распределив их по площади потолка.

Стандартные светильники производятся со специальными креплениями пружинного типа (конструкцию крепления вы можете увидеть на фото). Крепление заводится в отверстие в подвесном потолке, где распрямляется, надежно прижимая светильник к обшивке потолка.

С внешней стороны светильник оборудуется декоративной накладкой, скрывающей зазор между лампой и краем проделанного в подвесном потолке отверстия. Дизайн декоративной накладки может быть самым разным, и в некоторых случаях к одной модели светильника можно подобрать несколько накладок в зависимости от стиля помещения.

Модели точечных светильников

Сектор освещения большинства моделей составляет около 30 0. поэтому размещать такие лампы в потолке нужно рядами.

Оптимальные параметры размещения следующие:

  • Расстояние между рядами точечных встроенных ламп – не более 1 метра.
  • Расстояние между светильниками в ряду – не более 1,5 м.
  • Расстояние от светильника до стены – не более 0,6 м.

Совет! Оптимальным является размещения встроенных ламп в шахматном порядке, т.е. со смещением рядов – так комната будет освещена более равномерно.

Дополнительно точечные лампы можно устанавливать на предметах мебели или других деталях интерьера. Хорошо впишутся в дизайн комнаты также карниз с подсветкой или точечное освещение над рабочим столом в кабинете.

Типы точечных встраиваемых ламп

Чтобы облегчить вам выбор, мы расскажем о наиболее распространенных разновидностях встраиваемых светильников для подвесных гипсокартонных потолков.

По конструкции лампы делятся на поворотные и неповоротные:

  • Неповоротные встраиваемые светильники имеют максимально простую конструкцию. Установленная в таком светильнике лампа светит в одном направлении, и перенаправить световой поток вы не сможете.
  • Поворотные лампы отличаются более сложной конструкцией. и как следствие — установка получается более трудоемкой. Но зато при необходимости можно сфокусировать свет от нескольких светильников в одной точке, что иногда бывает весьма полезно.

В качестве источника света в светильниках могут использоваться:

  • Лампы накаливания.
  • Галогенные лампы.
  • Люминесцентные лампы.
  • Светодиодные лампы.

От типа источника света зависит не только энергопотребление и спектр излучаемого лампой света, но и параметры самой конструкции. Как правило, модели с лампами накаливания имеют размер около 12 см, потому установить их можно только в потолок соответствующих габаритов.

А вот светильники со светодиодной или компактной люминесцентной лампой можно скрыто смонтировать в подвесной потолок высотой около 6 см, например в небольшой короб со скрытой подсветкой по периметру комнаты. Но цена таких светильников будет несколько выше, чем оснащенных лампами накаливания – учитывайте это!

Совет! Для более «теплого» и менее «резкого» освещения, а также – для того чтобы осветительный прибор меньше нагревался, следует выбирать лампочки с зеркальным покрытием.

Стена с точечной светодиодной подсветкой смотрится великолепно.

Конечно же, это лишь самая общая классификация, поскольку моделей ламп каждой разновидности существует очень много. Следует внимательно изучить весь ассортимент — и только потом определяться с окончательным вариантом.

Виды светильников и ламп для крепления на ГКЛ-потолке

Точечные светильники для монтажа в гипсокартонные потолки бывают встраиваемыми и накладными. У встраиваемых спотов техническая часть спрятана над потолком, а декоративная выступает над гипсокартонной поверхностью. Накладные светильники крепятся на поверхности, а метод их установки сходный с креплением люстры. Кроме того, по конструктивным нюансам точечные светильники для потолков из ГКЛ бывают поворотными либо неподвижными, одинарными либо блочными. В спотах используются разные виды ламп – от накаливания до энергосберегающих люминесцентных. Больше всего популярны сейчас светодиодные лампы.

Особенности установки

Установка светильников в гипсокартонный потолок влияет на толщину его уровней. Так, практически вышедшие из моды лампы накаливания все реже встречаются в современных гипсокартонных потолках. Это происходит потому, что стандартные размеры их накладки – от 8 до 12 см, они сильно нагреваются, следовательно, и габариты потолка должны быть соответствующие.

Светодиодные и люминесцентные светильники, встраиваемые в гипсокартон, могут быть самого разного диаметра. При необходимости они могут быть установлены в конструкцию глубиной всего 6 см или в торец уровня многоярусного потолка.

Сделать освещение менее резким или добиться более теплого освещения можно, применив светодиодные лампы с зеркальным покрытием. Эта же особенность обеспечит меньшее нагревание светильника и поверхности потолка.

Монтаж встраиваемых точечных ламп

Монтаж светильников в гипсокартонный потолок начинается с разметки. Еще на этапе планирования было решено, сколько их будет располагаться в гипсокартонной конструкции.

Если вы работаете с многоуровневыми потолками, имейте ввиду, что делать проводку для каждого из уровней необходимо отдельно

На этапе разметки необходимо правильно рассчитать места монтажа световых точек. При этом стоит придерживаться определенных правил:

  • каждый уровень многоярусной конструкции нужно выводить на отдельный контур электропроводки;
  • от металлического элемента каркаса светильник должен располагаться минимум в 15 см, это следует учитывать в процессе сборки каркаса конструкции;
  • проводка закладывается в гофрированные трубы и выводится к местам расположения осветительного прибора еще до подшивки гипсокартона.

Порядок монтажа

Установить светильник в потолок из гипсокартона достаточно легко, главное при подключении соблюдать полярность

Пошаговая инструкция по монтажу точечного осветительного прибора в гипсокартонный потолок:

  • После крепления ГКЛ в расчетных местах при помощи специальной насадки (коронки) для дрели или шуруповерта вырезается отверстие. Диаметр отверстия под точечный светильник в гипсокартоне может быть на сантиметр больше диаметра его внутреннего кольца.
  • Сквозь отверстие выводится проводка в виде петель.
  • После монтажа ГКЛ и проведения всех остальных отделочных работ светильники, встраиваемые в гипсокартон, займут свои места.
  • Провода закрепляются в клеммнике, при этом необходимо соблюдать полярность подключения.
  • Для установки точечного осветительного прибора необходимо сжать «лапки» крепления и завести корпус в отверстие, а потом отпустить их.
  • Вкручиваем в патрон лампочку. Сегодня светодиоды в большом ассортименте выпускаются со стандартным цоколем. Они одни из самых экономичных и долговечных источников света.

После внимательного изучения простой последовательности выполнения самостоятельное подключение точечного светильника пройдет быстро и легко.

Виды светильников для подвесных потолков

Люстры и особенности их монтажа

Традиционным способом, посредством которого делали помещение светлым еще с давних времен, является общее потолочное освещение, создаваемое с помощью потолочных люстр.

Люстра для подвесного потолка

Точечные светильники

Встраиваемые точечные светильники для гипсокартонных потолков – именно то, ради чего многие монтируют сегодня подвесные конструкции. Согласно такому способу освещения, источники света размещают на потолке в соответствии с задумкой дизайнера.

Так, с помощью точечных светильников можно зрительно «разбить» помещение на функциональные зоны – одни осветить ярко, в другие, наоборот, притемнить. Множество светильником на потолке, управляемых специальной системой включения, сделает освещение более гибким и податливым.

Точечные светильники на подвесном гипсокартонном потолке

По конструкции потолочные светильники точечного типа делятся на следующие виды:

  • Поворотные. Преимущество поворотных точечных светильников состоит в возможности самостоятельно изменять угол направления света, освещая тем самым нуждающиеся в этом зоны в конкретный момент времени.
  • Неповоротные. Такие светильники закрепляются жестко, без возможности поворота.

Освещение светодиодными лентами

Потолочная подсветка светодиодными лентами также является весьма популярным решением, поскольку при помощи нее можно достичь самых красивых и интересных с дизайнерской точки зрения эффектов.

Рассмотрим особенности такого типа освещения:

Светодиодные ленты, используемые для подсветки подвесных потолков, имеют сравнительно длительный ресурс работы, а также обладают множеством всевозможных цветодинамических эффектов. К примеру, это может быть простое одноцветное свечение потолка, плавно изменяющиеся цвета освещения, бегущие «цветовые» волны и даже цветомузыка.

Оригинальная светодиодная подсветка подвесного потолка

  • Запотолочная светодиодная подсветка обеспечивает свечение потолка как бы изнутри. Чтобы визуальный эффект при этом был максимально привлекательным, расстояние от ленты, установленной на втором уровне потолка, до поверхности первого уровня должно составлять около 15 см. В этом случае распределение света по поверхности будет происходить равномерно. Слишком близкое расположение приведет к тому, что свет будет распределяться неравномерно, пятнами.
  • Светодиодные потолочные светильники для гипсокартона одноцветного типа направлены на излучение одного цвета, хотя и с возможностью регулировки интенсивности света. При этом, чем выше плотность расположения светодиодов на погонном метре ленты, тем интенсивнее ее свечение и, соответственно, выше стоимость. Для подключения такой ленты потребуется только трансформатор.
  • Существует также более продвинутая разновидность светодиодных лент – многоцветные RGB ленты. Именно при помощи них и специального контроллера управления могут создаваться разнообразные световые эффекты различных цветов. Необходимо лишь внести в контроллер нужную программу, и лента «заиграет» всеми красками в соответствии с вашим вкусом.

Мы рассмотрели наиболее распространенные методы и средства освещения подвесных гипсокартонных потолочных конструкций и надеемся, что наши советы и рекомендации окажут вам помощь в выборе и организации красивой, надежной и безопасной системы освещения вашего дома. Свет поднимает настроение и улучшает самочувствие. Монтируйте освещение правильно!

Точечные светильники для гипсокартонных потолков разновидности и их особенности

Если точечные светильники рассматривать глобально, то разделить их можно всего-навсего на пару разновидностей – те, которые используются для обычного освещения в помещении, и так называемые декоративные осветительные приборы этого типа. Разница между ними заключается не только в характеристиках освещения, но и в декоративных качествах – в большинстве случаев декоративные точечные светильники имеют небольшой, отступающий от уровня потолка стеклянный плафон. Этот своеобразный декор не только создает красивую форму осветительного прибора, но и создает своеобразную игру света и тени на потолке. К примеру, таким способом на потолке может быть высвечена шестиконечная звезда Давида или мальтийский крест, или еще что-либо подобное. В принципе, декоративные осветительные приборы данного типа могут создавать и другие световые эффекты – некоторые из них могут даже переливаться всеми цветами радуги наподобие светодиодной ленты RGB.

Если смотреть более мелкие разновидности осветительных приборов данного типа, то классифицировать их можно по следующим признакам.

  1. Тип источника света. Ни для кого не секрет, что в этом отношении светильники данного типа делятся на два типа – универсальные, которые могут быть оборудованы практически любой лампой, имеющей соответствующий тип цоколя, и светодиодные точечные светильники для гипсокартонных потолков. Недостатком последних является отсутствие возможности заменить источник света – в этом отношении их можно назвать одноразовыми. Сгорели – и все. Либо производить сложную операцию по удалению сгоревшего диода и его замены новым, либо просто выбрасывать изделие на свалку. Универсальные точечные светильники могут отличаться друг от друга типом цоколя, например, Е14, Е27, G4 (это самые распространенные). Первый имеет маленький узкий резьбовой цоколь, второй большой резьбовой цоколь, а третий – это лампочки с двумя штырьками.
  2. Количество источников света. Существуют одинарные, двойные точечные светильники для гипсокартонных потолков и даже тройные. Здесь принцип простой – двойной осветительный прибор, как правило, мощнее одинарного. По большому счету, это банальная спарка двух или более одинарных светильников на одной декоративной планке.
  3. Способ установки. Наиболее часто для установки в гипсокартонный потолок используют врезные, или, как их еще называют, встраиваемые светильники для гипсокартонных потолков – для их установки в гипсе прорезается круглое или прямоугольное отверстие. Именно этот тип осветительных приборов, можно сказать, вообще не ворует пространства в низких помещениях. Другой вариант точечных светильников монтируется в накладку – по принципу любого бра или легковесной люстры с использованием кронштейна. Их недостаток заключается в том, что между плоскостью осветительного прибора и потолком образуется пространство – расстояние, которое в некотором роде портит внешний вид потолка.
  4. Форма. Под этим понятием можно понимать два момента – форма посадочного отверстия и форма декоративной накладки. В первом случае речь идет либо о круглом посадочном отверстии, либо о квадратном – по большому счету, на этот момент можно вообще не обращать внимания. От него, как говорится, не холодно не жарко. А второй момент (размер декоративной накладки) следует выбирать исходя из личных предпочтений и дизайна потолка. К примеру, на потолок с плавными изгибами квадратные светильники лучше не устанавливать. Кстати, декоративные накладки могут иметь не только форму круга или квадрата – в продаже можно найти и овальные осветительные приборы этого типа, и прямоугольные, и треугольные, и даже в виде звездочек.
  5. Возможность направлять световой поток в ту или иную сторону. Светильники, которые позволяют регулировать направление светового потока, называются спотами – их разновидностей достаточно много, но среди тех, которые применяются для установки на подвесной потолок, можно выделит всего парочку. Врезные и накладные – первые имеют меньший угол поворота, а вторые, оборудованные специальным шарниром, могут поворачиваться на все 360 градусов.

Отдельно следует сказать про размеры, которыми точечные светильники для гипсокартонных потолков также могут отличаться друг от друга. Их размерный диапазон весьма широкий – существуют светильники под посадочное отверстие диаметром 30мм, 40мм, 50мм и даже 150мм и 200мм. То же самое можно сказать и о прямоугольных осветительных приборах и прочих их аналогах.

Ограничения, влияющие на компоновку

Выбор и расположение точечных светильников влияет не только на освещенность помещения, но и на долговечность натяжных потолков.

Приведенные ниже ограничения помогут избежать повреждения полотна в процессе установки и эксплуатации осветительных приборов.

  • С целью предотвращения разрывов и деформации полотна минимальное расстояние от осветительных точек до багетов принимают равным или большим 20 см.
  • Для шовных пленок расстояние от шва до светильника должно быть таким же, как и до края полотна.
  • Внутреннее расположение лампочек накаливания в точечных светильниках вынуждает использовать мощность не более 40 Вт для ПВХ-полотна и 60 Вт — для тканевых потолков. Мощность галогенных ламп не должна быть выше 35 Вт, светодиодные аналоги особых ограничений не имеют.
  • Источники питания светодиодных лент и сборок не только изрядно греются, но и часто перегорают. По возможности их располагают в зоне с хорошей вентиляцией и свободным доступом.
  • Подвес люстры или наружных спотов должен обеспечивать расстояние от поверхности плафона (кожуха) до полотна не менее 25 см. Мощность ламп подбирается из того же расчета, что и в точечных светильниках.
  • В любом случае температура нагрева полотна не должна превышать 60-70˚С. В люстрах тарельчатого типа между лампами и потолком должен устанавливаться зеркальный отражатель.

При большом количестве осветительных приборов удобнее объединить их в отдельные группы с независимым включением. Такая схема позволяет регулировать интенсивность освещения или концентрировать его в требуемых зонах больших помещений. Устанавливая люстру, обычные точечные светильники и споты на натяжном потолке, их также желательно подключать по отдельности. Раздельное включение позволяет наряду с обычными лампами использовать источники света, требующие преобразования стандартного сетевого напряжения — светодиодные ленты и сборки, низковольтные галогенные лампы и другие осветительные приборы.

Как можно расположить светильники

Традиционно встраиваемые светильники для потолка из гипсокартона точечного типа располагают в соответствии с одной из ниже приведенных схем:

  1. По прямой рядами с расстоянием между устройствами до одного метра и от стены до 60 см.
  2. В порядке шахматных фигур для эффективного распределения света и стильного потолочного декора.
  3. По периметру с центральным осветительным прибором, например, люстрой для создания эффектных и функциональных комбинаций.

Как вариант может быть использовано сразу несколько схем. Главное на этапе планирования определить не только расположение приборов, но и варианты ламп освещения, их количество и размеры для расчета проводов, числа соединительных клемм, о которых нужно подумать до процесса обшивки каркаса гипсокартонными листами.

Подвесные светильники

Потолочные светильники под гипсокартон являются традиционным способом создания освещения. Небольшие люстры с малым весом устанавливают к заранее предусмотренным закладным профилям через материал конструкции. Крепления к самим листам желательно избегать, так как даже незначительный вес они могут не выдержать. Если все же устанавливать люстру нужно именно этим способом, следует подбирать светильник с малым весом и крепить его дюбелем-бабочкой, который будет распределять нагрузку по поверхности гипсокартона.

В случае наличия большого помещения и желания установить массивную люстру, ее придется крепить к бетонному основанию потолка (подробнее: «Как крепить люстру к бетонному потолку»). Гипсокартон для этого сверлят насквозь и делают в перекрытии отверстие глубиной около 10 сантиметров. Крепежный анкер с диаметром от 10 миллиметров внедряют в отверстие и в нем закрепляют удлинительную шпильку, с помощью которой потом крепят люстру.
