Прокладываем кабель за подвесным потолком

Потолочные конструкции кассетного типа

Преимуществом кассетных потолков является свободный доступ к любому участку базовой поверхности. Этим кассетные конструкции выгодно отличаются от других видов декоративных потолков. Следовательно, можно не выносить распределительные коробки за пределы конструкции, а вся проводка может быть спрятана за подвесным потолком.

При монтаже проводки открытым способом для фиксации труб используют хомуты или скобы.

Монтаж скрытого типа помогает решить проблему, как спрятать проводку на потолке, и требует соблюдения нескольких условий:

• На железобетонных перекрытиях следует прокладывать кабель с помощью металлических или гофрированных труб.
• На деревянных перекрытиях применяют стальные трубы.

Как подготовиться к монтажу электропроводки под натяжным потолком

Чем больше объем работ, сделанный на этапе подготовки, тем проще и быстрее выполняется установка кабеля на потолочной поверхности. После того как была собрана основная часть каркаса натяжного потолка, становится ясным, где и как можно проложить проводку без ущерба конструкции и перерасхода электропроводки.

Если провод будет укладываться на потолок без гофра, то на бетонное основание нашивается подкладка из негорючего материала. Пучок проводов притягивается лентой из стеклоткани, и по мере продвижения будут делаться ответвления к закладным под светильники.

Крепление проводки на потолке к металлической ленте

Схема проводки для натяжных потолков

При большом количестве потолочных светильников план разводки проводов на потолочной поверхности нужен, как воздух. Обычно делают главную схему разводки для позиционирования жгутов и два-три вспомогательных эскиза, на которых указывается комплектация проводов по каждому жгуту.

С появлением точечных, встроенных и управляемых светильников количество жгутов может легко достигать 5-6 штук, при этом каждый такой набор может комплектоваться 4-5 проводами.

Готовые жгуты проводов лучше тоже маркировать цветными красками

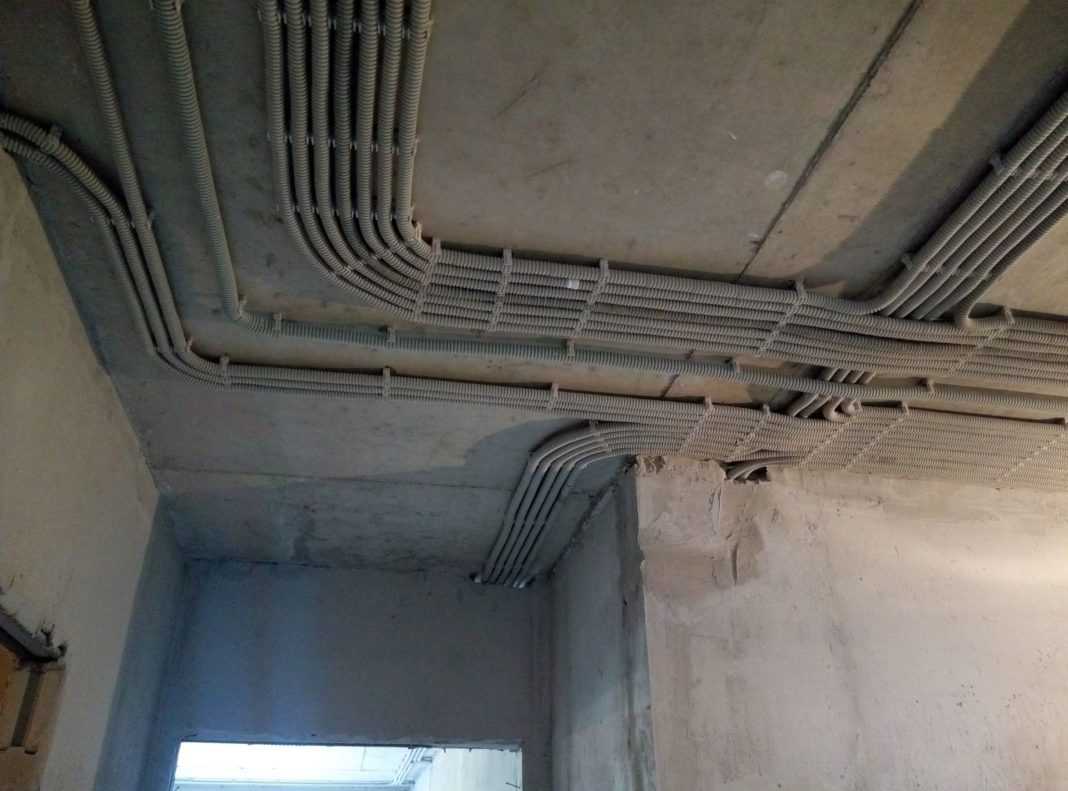

Поэтому, чтобы не запутаться в проводке, каждый жгут помещают в гофрированную трубу, а на концах делают отметки маркером — для какого конкретно светильника предназначена та или иная жила. Проводка под натяжным потолком в гофре упрощает монтаж, прозвонку и, при необходимости, ремонт электросети.

Подготовительные работы

На первоначальном этапе понадобится подготовить помещение к прокладке электропроводки:

1. Осуществить очистку стен и потолочной поверхности от старого облицовочного материала, за исключением штукатурного слоя.
2. Принять меры для обеспечения безопасности от поражения электрическим током. Для этого следует отключить питающие кабели непосредственно от автомата в электрощите. При возникновении необходимости в срыве пломбы со счетчика электроэнергии рекомендуется заранее обратиться в снабжающую компанию для оформления заявления.
3. Выполнить временную проводку от автомата в электрощите для формирования освещения и использования электрических инструментов.
4. Произвести демонтаж элементов старой проводки.

Демонтаж старой электропроводки

Где лучше располагать проводку под натяжным потолком

Сразу можно сказать, что нельзя монтировать жгуты электропроводки в щели между плитами, это все равно, что уложить кабель на гильотинные ножницы. Плиты перекрытия, особенно в новых домах, могут «играть» в процессе усадки до 5 лет. Концы арматуры и острые края на стыках бетонных плит перебили не одну проводку под натяжной потолок.

Линии, вдоль которых укладываются жгуты проводки, размечаются на перекрытиях только после сборки подвесов и багетов. Обычно это центральная линия потолка или плиты, находящейся в ближе всех к центру помещения.

В доме лучше прокладывать кабеля под натяжным потолком вдоль стены

Факторы, влияющие на порядок прокладки электропроводки

На процесс прокладки разводки по основному потолку влияет тип поверхности и материал, из которого он состоит. Если поверхность потолка деревянная, то для прокладки электропроводки надлежит воспользоваться предназначенными для этого стальными трубами, по которым можно тянуть один или несколько кабелей тщательно изолированных друг от друга. Дерево, как известно материал горючий, поэтому необходимо изолировать от него все нагревающиеся приборы и проводку, не пренебрегая правилами пожарной безопасности. Распределительные коробки также должны быть максимально безопасны.

Монтаж производим в следующем порядке. На потолке определяем конфигурацию трасс кабеля, делаем разметку, устанавливаем распределительные и проходные коробки. Нарезаем трубы по длине, фиксируем их по заданным меткам на потолке с помощью специальных крепежных клипс, после этого воспользуемся сваркой для соединения всей конструкции. Работая со сваркой, помните о технике безопасности, особенно вблизи горючих поверхностей. Теперь можно протянуть кабель через трубки от коробок, не забывая оставлять на концах выводы (200-250 мм), чтобы потом распаять их в коробках, затем нужно спаять жилы кабелей в коробках и хорошенько их изолировать.

Проводка под натяжным потолочным покрытием на металлической конструкции, также производится с соблюдением ряда правил. Металл хорошо проводит электричество, поэтому электропроводку следует размещать в специальных пластиковых кабель-каналах или трубах, распределительные коробки также подбирайте из электротехнического пластика. Монтаж кабель каналов и протяжка проводки осуществляется в том же порядке, что и в случае с деревянными поверхностями, за исключением сварки, которая в этом случае не используется. Вся конструкция соединяется с помощью гофры и крепится к потолку.

Если потолок помещения представляет собой железобетонную плиту, в которую встроены технологические каналы для прокладки электропроводки, нужно помнить, что в таких каналах имеются грудки бетона, которые могут помешать прокладке кабеля. В таком случае лучше воспользоваться способом наружной протяжки, прямо по поверхности бетонного потолка. Это касается в основном старых домов «советской» постройки. В новостройках же перекрытия устроены по-другому, в них, как правило, заранее проложены электротехнические коммуникации, которыми можно воспользоваться, не тратя лишнее время и материалы.

В заключение следует отметить, что процесс монтажа проводки с натяжным потолком можно осуществить самостоятельно без посторонней помощи. При этом следует помнить о нескольких несложных вещах. Выбирайте кабель с сечением, которое больше расчетного, так сказать с запасом, не жалейте изоляционных материалов, помните о правилах техники безопасности при производстве монтажа и все у вас получится в лучшем виде.

Интересное:

Зачем нужна маскировочная декоративная лента для натяжных потолков

Установка натяжных потолков без газа

Как приклеить потолочный плинтус к натяжному потолку?

Для чего используется клей для натяжных потолков?

Зачем нужна тепловая пушка для установки натяжных потолков?

Комплектующие для натяжных потолков – что нужно для монтажа?

Составление схемы

Схему электропроводки в квартире несложно сделать своими руками. Для этого рекомендуется использовать ксерокопию плана жилья, на котором можно удобно отмечать места установки розеток, выключателей, светильников и других составляющих элементов. О том, как составить схему проводки перед ремонтом, мы рассказали подробно в статье: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Основные моменты изложим ниже.

Начальная точка схемы – место размещения распределительного щитка в квартире. Обычно этим местом является коридор, рядом с входной дверью, на высоте примерно 1,5 метра от пола.

При составлении схемы рекомендуем Вам учитывать следующие советы, нормы и правила:

1. В квартирах запрещено штробить несущие стены, а также делать горизонтальные и вертикальные штробы. Об этом мы подробно расскажем ниже.
2. Трасса квартирной электропроводки должна проходить строго вертикально и горизонтально по стенам. Такое требование обеспечивает меньшую вероятность повреждения. К примеру, по расположению розетки вы сможете узнать, где именно проходит кабель, чтобы случайно не вбить в него гвоздь, когда вешаете картину. В идеале рекомендуется перед забиванием гвоздя найти провод в стене с помощью специального прибора. Учтите, что в хрущевках и других панельных строениях кабель прокладываются в каналах в плитах. Из-за требований к жесткости которых, каналы могут проходить по диагонали.
3. Поворот трассы должен осуществляться только под прямым углом.
4. Лучше всего прокладывать линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механического повреждения и при этом не отобразится на удобстве ремонта). Также можно провести проводку по полу, а не потолку, используя специальный электротехнический плинтус.
5. Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота размещения выключателей не нормируется по ГОСТу и СНиПу, но, как правило, составляет либо 80 см либо 150 см. По евростандарту лучше устанавливать выключатели пониже, к тому же детям будет удобнее включать свет при необходимости.
6. Розетки крепятся внизу (20-30 см от пола), но по необходимости могут размещаться на любой высоте (к примеру, на кухне над столешницей). Рекомендуется на 10 кв. метров помещения устанавливать минимум одну розетку, и не меньше 1 розетки на комнату. В кухне количество изделий должно соответствовать количеству бытовой техники, рекомендуется не меньше 4 штук. Это прописано в СП31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» пункт 14.27. Расстояние от места крепления до двери и окна не должно быть меньше, чем 10 см.
7. В каждой комнате должна быть обязательно распределительная коробка.
8. Перед тем, как составлять проект электропроводки в квартире, тщательно спланируйте местонахождение бытовой техники и мебели. Случается так, что после электромонтажных работ изделия могут закрываться мебелью, либо шнуры от бытовой техники не достают до источника питания.
9. В ванной комнате должно быть минимум 2 розетки (одна для подключения стиральной машинки, вторая для фена). Но прочтите в статье «розетки в ванной комнате» о правильном их расположении. Если кратко, то розетки должны иметь защитные шторки или находится в зоне с наименьшей вероятностью попадания брызг.

Наверняка вам будут полезными эти статьи:

• схема электропроводки в трехкомнатной квартире;
• схема электропроводки в однокомнатной квартире.

Виды потолков и способы прокладки проводов

При монтаже самым популярным способом укладки проводов является их размещение в потолке. Мало того, это не только самый популярный способ — он еще и самый правильный. Согласно ПУЭ, электропроводка прокладывается именно так. И это не случайно. Этот способ облегчает эксплуатацию и ремонт, обеспечивает оптимальные условия эксплуатации, пожарную и электрическую безопасность. Для того, чтобы знать, как крепятся провода при их прокладке в потолке, мы должны понимать, какие вообще бывают потолки и что они собой представляют. Давайте коротко опишем их:

1. Армстронг — подвесные панели из спрессованной бумаги вторичной переработки, с добавлением некоторого количества стекловолокон для связи и придания механической прочности. Панели имеют размер 50×50 см и в основном применяются в офисных зданиях с высокими потолками. Для укладки проводки в таком потолке возможно свободное крепление проводов и гофрированной защитной трубы, — непосредственно к поверхности плиты перекрытия.
2. Вагонка — популярное покрытие для потолков и стен. Представляет собой пластиковые полосы шириной около 25–30 см и длинной порядка 6 м, имеют разнообразную расцветку и свойства. Крепится этот потолок на деревянную обрешетку или каркас, который прикручивается к потолку. Так как данная деревянная конструкция не рассчитана быть подвесной, то проводку приходится прокладывать либо в полостях плит перекрытия, либо высверливать в деревянных брусках специальные отверстия для пропуска через них проводов в гофротрубе.
3. Пенополистирольные панели — квадраты со сторонами 50×50, толщиной порядка 8–10 мм. Поверхность чаще всего представляет собой фактурный рисунок, схожий по композиции с гипсовыми панелями для обустройства потолков общественных заведений. Крепятся к плитам перекрытия жидкими гвоздями, реже — на шпаклевку. Не используются для выравнивания потолка, а лишь в декоративных целях, поэтому не остается полости между панелями и потолком. По этой причине провода придется прокладывать в полости плит перекрытия.
4. Натяжной — самый современный и эстетически привлекательный вид потолка. В магазинах представлен широчайший цветовой диапазон. Изготавливается из терморезины определенного состава. Крепится непосредственно к стенам. При монтаже образует пространство между пленкой и плитой, поэтому появляется возможность укладки проводов, помещенных в гофротрубу — непосредственно на поверхность перекрытия.
5. Гипсокартон — самый популярный вид подвесного потолка, так как имеет сравнительно небольшую стоимость и легок в монтаже. Для изготовления используется специальный потолочный гипсокартон, — он более тонкий и легкий по сравнению со стандартным. Монтируется на специальную конструкцию из легкого металлического профиля. Если у вас планируется установка таких потолков, то прокладку проводов следует осуществлять на заранее изготовленную металлоконструкцию. В итоге провода у вас окажутся в полости между бетонной плитой перекрытия и листом гипсокартна. Это один из самых удобных способов монтажа.
6. Шпаклевка — не менее распространенный вид потолков. Представляет собой обычное нанесение шпаклевки на перекрытие. Тем самым он выравнивается и красится. Получается довольно-таки красиво. Минус в том, что придется прокладывать провода в полости бетонных плит, а это не так просто, как может показаться на первый взгляд.

А теперь давайте распишем все, что вам придется сделать для того, чтобы выполнить работу. Поговорим о том, чем пользоваться при прокладке, да и вообще — обо всем, с чем вам придется столкнуться.

Освещение

• Щит управления освещением
• Установка люстр и светильников
• Монтаж систем освещения
• Установка люминесцентных светильников
• Установка потолочных светильников
• Освещение лофт
• Установка светильников Армстронг
• Установка светильников Грильято
• Управление светом с пульта
• Установка точечных светильников и спотов
• Установка трековых светильников
• Освещение квартиры
• Установка фонарных столбов
• Уличное освещение
• Освещение склада
• Освещение парковки и автостоянки
• Освещение дорог
• Освещение улиц в СНТ
• Уличное светодиодное освещение
• Освещение подъездов многоквартирных домов
• Утилизация ламп и светильников
• Электрика и освещение под водой
• Освещение 36 вольт
• Освещение подвалов и чердаков
• Фасадное освещение
• Освещение уличной беседки
• Архитектурное освещение
• Световое оформление гирляндами
• Подключение светодиодной ленты
• Автономное и дежурное освещение
• Управление освещением
• Техническое обслуживание освещения
• Ремонт систем освещения
• Управление освещением из нескольких мест
• Сенсорные выключатели света
• Установка проходных выключателей
• Установка импульсного реле
• Подключение электродвигателей
• Подключение магнитного пускателя
• Подключение реле времени
• Подключение реле температуры

Преимущества и недостатки монтажа проводки под натяжным потолком

Если быть точным, то идея укладки электропроводки в запотолочном пространстве выглядит не совсем удачной

Особенно, если принять во внимание, что все натяжные потолки изготовлены из огнеопасного винилового пластика, а между каналом с электропроводами и тонкой тканью или виниловой пленкой имеется воздушный промежуток шириной в 3-7 см. Можно возразить, ведь укладывают проводку под штукатурку, и проблем, как правило, не бывает

Важно! Если возникла проблема с проводкой под слоем гипсовой штукатурки, то можно услышать по характерному звуку или даже определить наощупь место, где из-за плохого контакта греется стена. Если коробка греется, значит где-то плохой контакт

Если коробка греется, значит где-то плохой контакт

Услышать, как трещит проводка под натяжным потолком, можно лишь случайно или уже на этапе возникновения очага возгорания. Тем более что по совету «специалистов» практически всегда кабели загоняют в гофрированную трубу-канал, от которого проку почти никакого, только усложняет процесс ремонта и обслуживания электросети.

Главным недостатком данного варианта является то, что другим способом подвести электроэнергию к светильникам или электрическим устройствам, смонтированным за натяжным потолком, невозможно. Поэтому остается лишь одно — постараться сделать проводку максимально надежной, чтобы исключить необходимость снимать натяжной потолок при ремонте или проверке оборудования.

Важные преимущества укладки провода за натяжным декором

Главным плюсом укладки кабеля за потолком являются хорошие показатели безаварийности. Нужно лишь выполнить основные требования:

• Обеспечить защиту провода, подключенного к сети 220В;
• Грамотно выполнить разводку электропроводки;
• Обеспечить надежное соединение контактов и подключение к распредкоробкам и светильникам.

Если все это сделать правильно, то о наличии электропроводки под натяжным потолком, возможных повреждениях, неисправностях и восстановлении контактов можно забыть лет на двадцать, до следующего капитального ремонта дома или квартиры.

В запотолочном пространстве за натяжным полотном нет факторов, которые могли бы стать причиной повреждения проводки. После установки виниловой пленки или ткани между черновым и декоративным мягким потолком образуется изолированное пространство, в которое не проникает свет, тепло, воздух, и главное — оно полностью закрыто от людей.

По нормативам жгуты проводов укладывают в трубах, а коробку можно вынести из под натяжного потолка на стену

Организация освещения (модернизация потолочной проводки)

Установка подвесных потолков позволяет по-новому организовать освещение комнаты. Вы можете вместо люстры установить точечные плафоны, экономя место по высоте. В таком случае, подводящие кабели должны иметь вертикальные ответвления напротив мест установки светоточек.

Если вы планируете сверление отверстий в гипсокартоне — провода следует временно приподнять, а затем достать из образовавшихся отверстий для светоточек.

Сначала рисуется план размещения источников света, затем на несущем потолке отмечается их проекция. При разметке, начинающие мастера часто переворачивают план на потолок (на 180°). В результате получается зеркальная разметка. Не забывайте об этом! План должен лежать на полу (на столе), и разметка на потолке переносится без виртуального разворота.

Силовые кабели (220 вольт) обязательно крепятся к основному потолку, они не должны провисать до гипсокартона. А вот размещение низковольтных блоков питания (так называемых драйверов), допускается прямо на подвесном потолке. Для современных светодиодных ламп это нормальное решение.

Монтаж проводки для подвесной люстры, под натяжным потолком потребует установки жесткого крепления. Подвес на крюк в данном случае невозможен — даже небольшие колебания светильника деформируют натяжной потолок.

На несущую поверхность крепится жесткая плоскость (например, влагостойкая фанера). В ней предусматривается отверстие для электропроводки.

Перед установкой натяжного потолка, провод фиксируется над отверстием таким образом, чтобы его можно было легко вывести наружу. Натягивается подвесной потолок, отмеряется местоположение отверстия, проделывается аккуратная дырка. Выводится провод, и прикручивается люстра.

Вообще, при организации проводки над подвесным потолком, всегда есть смысл оставить несколько резервных линий. Разумеется, это актуально лишь в случаях, когда к межпотолочному пространству есть доступ. Например, один край подвесного потолка заканчивается не у вертикальной стены, а в нише антресоли.

Кстати, в коридорах, довольно часто ставится несколько антресолей. Организовав доступ в межпотолочное пространство с двух сторон, вы обеспечите неограниченные возможности для модернизации проводки. Разумеется, о натяжных потолках речь не идет — только гипсокартон или потолочные панели.

Правда придется несколько отступить от правил: новая проводка (обязательно в гофре) будет укладываться на фальшпотолок.

Выбор материала

Выбор материала означает выбор материалов каналов для будущей проводки. Выбор материала диктуется в первую очередь материалом потолка, но иногда может диктоваться и личными предпочтениями в плане удобства работы и цены расходников.

Материалы для канала электропроводки:

• Металл. Стальные и электротехнические трубы довольно безопасный способ прокладки кабеля. Этот материал отличается устойчивостью к искрам от возможного замыкания, а потому наиболее безопасен. Минусом является необходимость сварки труб, вес конструкции и цена. К тому же, такие каналы достаточно тяжело монтировать в одиночку, потребуется как минимум один напарник для надежного крепления канала.
• Пластик. Пластик относительно спокойно относится к искрам. Конечно, он менее устойчив, чем металл, но при этом дешевле и проще в монтаже. Поэтому пластиковые распределительные коробки и монтажные каналы можно считать наиболее популярными на сегодняшний момент.
• Металлическая гофра. Гофра – это тонкая алюминиевая фольга, свернутая «гармошкой». В нее легко спрятать кабель, но есть некоторые нюансы, которые существенно ограничивают использование гофры. Дело в том, что при использовании любого другого материала, проводку в канале при необходимости можно заменить, протянув провод от одного распределительного короба до другого. А с гофрой так поступить не получится, так как под воздействием штукатурки мягкий материал сомнется. То есть гофру можно назвать промежуточным решением между канальной и безканальной проводкой. Но при этом гофра проста в монтаже и незаменима при монтаже проводки на деревянном потолке.
• Керамические расходники. Керамика достаточно скудно представлена на российском рынке расходников, тем не менее она есть. При этом такие расходники имеют преимущества металла, при малом весе и простоте монтажа. В качестве минусов можно назвать редкость в магазинах, достаточно высокую стоимость и хрупкость элементов.

Канал из металлической гофры

Что касается материала провода, то марка и сечение подбирается по таблицам в соответствии с планируемым напряжением и количеством потребителей. Нагрузка всегда планируется на наихудшее условия, то есть подбирать провод нужно исходя из утверждения, что все розетки и люстры будут работать одновременно.

Как под натяжным потолком поменять проводку

Чаще всего приходится ремонтировать и менять кабели, уложенные в гофровый рукав, со скрученными и срощенными жилами. Иногда мастера пытаются экономить на проводке и, вместо одного цельного провода, выполняют скрутку из двух кусков.

Со временем такой контакт нарушается, и один-два светильника на натяжном потолке начинают периодически гаснуть без видимых причин. Если через 1-2 часа освещение натяжной облицовки восстанавливается, значит, диагноз подтвержден.

Заменить можно жгут целиком или только одну скрученную жилу, чаще выбирают второй вариант. Для этого обесточивают освещение в комнате или в квартире, раскрепляют контакты на дефектной жиле и привязывают к концу, свисающему с натяжного потолка, тонкую стальную струну. Провод вытягивают небольшими переходами, а к струне крепят новую жилу и обратно затягивают в гофр.

Затягивание нового кабеля

Такая замена возможна лишь для медной проводки, при условии наличия в разводке не более одного поворота под прямым углом. В остальных случаях приходится вытаскивать весь жгут или демонтировать гофр целиком.
